ИТ проекты 2012 г. Начальник ОИТ А.А. Напрюшкин

Общая информация

проекта и реализация процессов подготовки и согласования проектных документов.

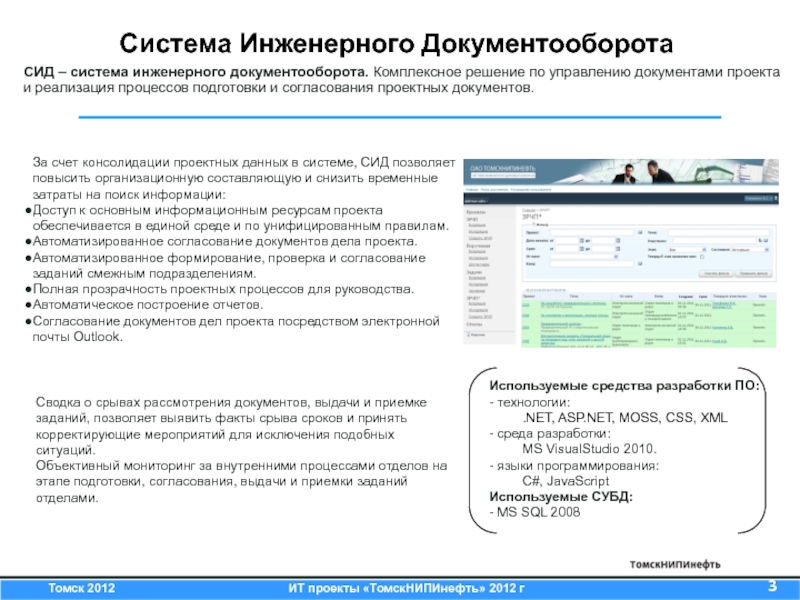

Система Инженерного

Документооборота

За счет консолидации проектных данных в системе, СИД позволяет повысить организационную составляющую и снизить временные затраты на поиск информации:
Доступ к основным информационным ресурсам проекта обеспечивается в единой среде и по унифицированным правилам.
Автоматизированное согласование документов дела проекта.
Автоматизированное формирование, проверка и согласование заданий смежным подразделениям.
Полная прозрачность проектных процессов для руководства.
Автоматическое построение отчетов.
Согласование документов дел проекта посредством электронной почты Outlook.

Сводка о срывах рассмотрения документов, выдачи и приемке заданий, позволяет выявить факты срыва сроков и принять корректирующие мероприятий для исключения подобных ситуаций.
Объективный мониторинг за внутренними процессами отделов на этапе подготовки, согласования, выдачи и приемки заданий отделами.

Используемые средства разработки ПО:
- технологии: .NET, ASP.NET, MOSS, CSS, XML
- среда разработки: MS VisualStudio 2010.
- языки программирования: C#, JavaScript
Используемые СУБД:
- MS SQL 2008

3D проектирования
Развитие 3D проектирования
Комплекс программ системы 3D проектирования предназначен для
Создания

3D моделей проектируемых объектов, формирования чертежей и спецификаций
Позволяет создавать трехмерные модели технологического и сантехнического оборудования (сепараторы, резервуары, емкости насосы и пр.).
Позволяет создавать трехмерные модели трубопроводных сетей (трубы, отводы, тройники, задвижки и пр.).
Позволяет создавать трехмерные модели металлоконструкций (опоры трубопроводов, площадки обслуживания, каркасы из металлопрофиля и пр.).
Позволяет проводить прочностные расчеты трубопроводных систем и металлоконструкций.
Использование 3D моделей проектируемых объектов:
Облегчает процесс проектирования сложных промышленных сооружений
Облегчает восприятие принятых проектных решений
Позволяет на их основе автоматически генерировать чертежи и спецификации для формирования комплектов ПСД.
Выполнение работ по адаптации позволит:
Повысить производительность работы проектировщиков, за счет автоматизации «ручных» работ.
Уменьшить количество ошибок за счет снижения «человеческого фактора».
Повысить качество проектных решений за счет более тесной интеграции модулей

3D проектирования
Развитие 3D проектирования
Задачи на 2012 год:
Для ПО AutoPLANT 3D:
Разработка

инструмента для определения уклона трубопровода, по маршрутной линии либо непосредственно по трубе – 7 ч/д.
Разработка функции автоматической нумерации технологических опор – 28 ч/д.
Автоматизация проверки закрепления опор к трубопроводам по всей 3D модели – 28 ч/д.
Определение и автоматическое проставление типа изоляции элементов трубопроводов по всей 3D модели – 27 ч/д.
Для ПО ProSteel 3D:
Разработать параметрический узел стыка стойки и балки кабельной эстакады – 24 ч/д.
Создать типовую опору «Свая с траверсой» – 24 ч/д.
Автоматизировать моделирование крыши кабельной конструкции эстакады – 46 ч/д.
Для обеспечения расчетов:
Обеспечение возможности конвертации расчетных моделей между ПО СТАРТ и ПО AutoPipe, для проведения проверочных расчетов – 39 ч/д.
Автоматизировать привязку полученных точек нагружения из ПО AutoPipe к узлам траверсы строительных опор в STAAD.Pro – 39 ч/д.
Итого: 262 ч/д.

Используемые САПР технологии:
- клиентские компоненты Autodesk: AutoCAD 2012
- клиентские компоненты Bently: AutoPlant, ProSteel.
Используемые средства разработки ПО:
- технологии: .NET.
- среда разработки: MS VisualStudio 2010.
- языки программирования: C#, C++, VBA for AutoCAD.
Используемые СУБД:
- MS SQL

функционала «Свая+» (по пожеланиям, возникшим в ходе эксплуатации). – 30

ч/д.
Разработка новых возможностей для «Свая+»:
форма сбора нагрузок - сводная страница для расчета на вертикальные
нагрузки – 14 ч/д
Разработка новых возможностей для «Молния»:
возможность построения 3D зон молниезащиты в «AutoCAD» - 19 ч/д

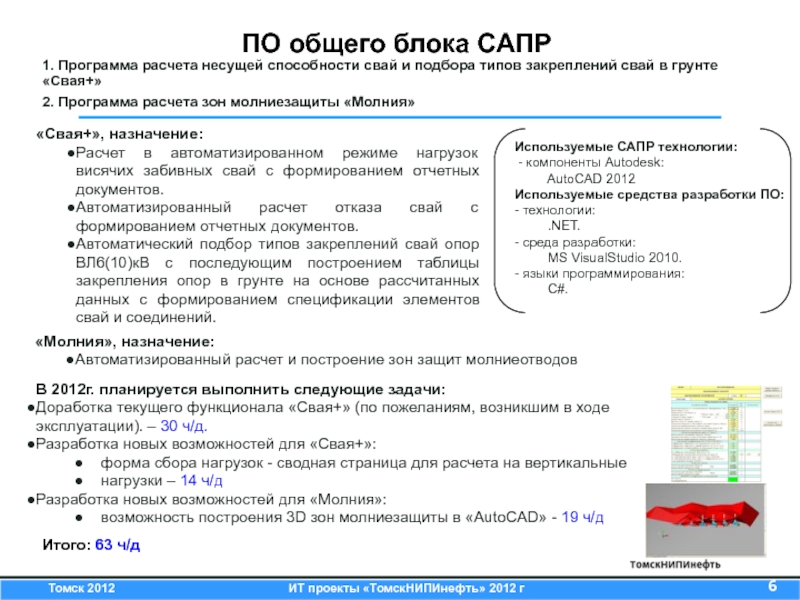

1. Программа расчета несущей способности свай и подбора типов закреплений свай в грунте «Свая+»
2. Программа расчета зон молниезащиты «Молния»

«Свая+», назначение:
Расчет в автоматизированном режиме нагрузок висячих забивных свай с формированием отчетных документов.
Автоматизированный расчет отказа свай с формированием отчетных документов.
Автоматический подбор типов закреплений свай опор ВЛ6(10)кВ с последующим построением таблицы закрепления опор в грунте на основе рассчитанных данных с формированием спецификации элементов свай и соединений.

«Молния», назначение:
Автоматизированный расчет и построение зон защит молниеотводов

Итого: 63 ч/д

Используемые САПР технологии:
- компоненты Autodesk: AutoCAD 2012
Используемые средства разработки ПО:
- технологии: .NET.
- среда разработки: MS VisualStudio 2010.
- языки программирования: C#.

объектам или проекту в целом, мониторинга и актуализации единой базы

данных оборудования изделий и материалов. Получено «Свидетельство о государственной регистрации программы для ЭВМ» №2011612000.

Пользователи: ОТВиП, ОТТ, СО, ТО.
«SpecBook» позволяет решать вопросы:
Сокращение времени на выпуск спецификаций
Оперативный перевыпуск ранее созданных спецификаций с привязкой к различным классификаторам по требованиям Заказчика
Сокращение времени на проверку, быстрый поиск элементов.

Система SpecBook

Данное ПО, после внедрения во всех подразделениях, можно рассматривать как единую базу данных оборудования, изделий и материалов, используемых в проектах.

Используемые САПР технологии:
- клиентские компоненты Autodesk: AutoCAD 2012
Используемые средства разработки ПО:
- технологии: .NET
- среда разработки: MS VisualStudio 2010
- языки программирования: C#, C++.
Используемые СУБД: Oracle

от архаичной CREDO-MIX, избавиться от избыточных шагов по конвертации данных

в формат AutoCAD.
Сократить время на подготовку топографических планов в формате AutoCAD на 20-30%.
Сократить время на конвертацию топопланов в формат MapInfo в соответствии с классификатором Заказчика с 1-2 дней до 1-2 часов.
Повысить качество проектов за счет автоматической классификации и отрисовки графических объектов, используя встроенный в АРМ-топографа классификатор ЦТИ.
Ожидаемое сокращение трудозатрат ДИСИ (топографической группы) по направлению «подготовка и оформление топографических планов» при внедрении АРМ-топографа в промышленную эксплуатацию составит- 10%-15%.

CAD-GIS технология - для оперативной работы ПИР подразделений с большим массивом данных по месторождениям. «Свидетельство о государственной регистрации программы для ЭВМ» №2010611244

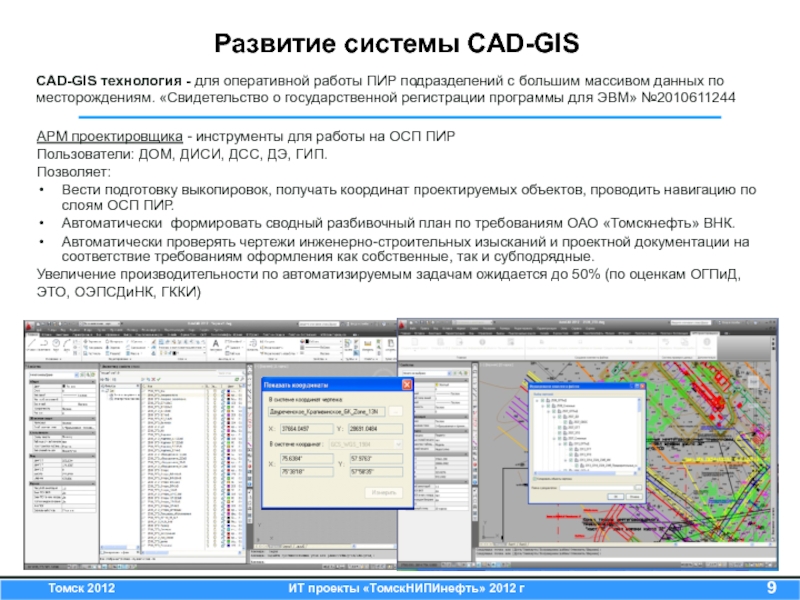

Развитие системы CAD-GIS

массивом данных по месторождениям. «Свидетельство о государственной регистрации программы для

ЭВМ» №2010611244

АРМ проектировщика - инструменты для работы на ОСП ПИР Пользователи: ДОМ, ДИСИ, ДСС, ДЭ, ГИП.
Позволяет:
Вести подготовку выкопировок, получать координат проектируемых объектов, проводить навигацию по слоям ОСП ПИР.
Автоматически формировать сводный разбивочный план по требованиям ОАО «Томскнефть» ВНК.
Автоматически проверять чертежи инженерно-строительных изысканий и проектной документации на соответствие требованиям оформления как собственные, так и субподрядные.
Увеличение производительности по автоматизируемым задачам ожидается до 50% (по оценкам ОГПиД, ЭТО, ОЭПСДиНК, ГККИ)

Развитие системы CAD-GIS

процессов проектирования с использование материалов ОСП ПИР – 8 ч/д.
Настройка

и оптимизация программы проверки данных чертежей проектной документации – 11 ч/д.
Техническая поддержка АРМ проектировщика (ОПЭ, эксплуатация АРМ в ПИР подразделения Общества) – 15 ч/д.
Для АРМ топографа:
Адаптация и настройка АРМ по результатам ОПЭ 2011г. – 27 ч/д.
Настройка и оптимизация инструментов АРМ для построения 3D поверхности, обработки текстовых данных, корректировка шаблонов описания объектов – 43 ч/д.
Обеспечение возможности создания целостной топографической основы по объектам ОАО «Томскнефть» ВНК в едином информационном пространстве – 28 ч/д.
Техническая поддержка АРМ топографа (ОПЭ, эксплуатация АРМ в ДИСИ) – 25 ч/д.

Итого: 157 ч/д.

CAD-GIS технология - для оперативной работы ПИР подразделений с большим массивом данных по месторождениям. «Свидетельство о государственной регистрации программы для ЭВМ» №2010611244

Развитие системы CAD-GIS

Используемые ГИС технологии:
- серверные компоненты ESRI:
ArcGIS Server Standard Enterprise,
ArcSDE
- клиентские компоненты ESRI:
ArcGIS Desktop 10
Используемые САПР технологии:
- клиентские компоненты Autodesk:
(AutoCAD/AutoCAD Civil 3D 2012)
Используемые средства разработки ПО:
- технологии:
.NET, ASP.NET (WEB)
- среда разработки:
MS VisualStudio 2010
- языки программирования:
C#
Используемые СУБД:
- Oracle 10g

и табличных документов.
Пользователи: ОГПиД, ОСиПОС.
Полотно+ позволяет решать вопросы:
Подготовки землеустроительной документации.
Рассчитывать

объемы земельных и подготовительных работ.
Формировать экспликации занимаемых угодий.
Формировать схемы расположения технических средств организации дорожного движения.
Производить экспорт данных в формат MapInfo.

Снижение трудозатрат по работам, выполняемым ОСиПОС сократилось с 8-9 до 3-4 дней по проекту; по задачам группы землеустройства и проектирования автодорог ОГПиД в среднем на 5% на один проект.

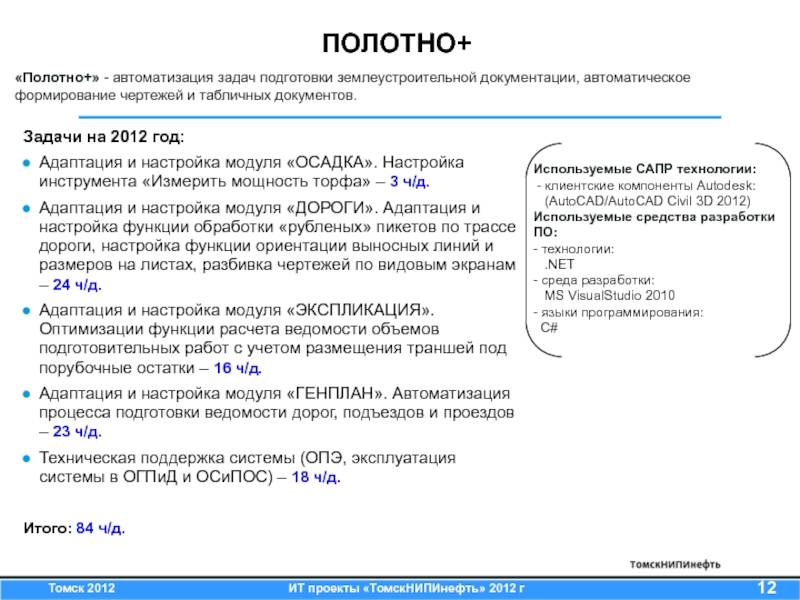

ПОЛОТНО+

«Измерить мощность торфа» – 3 ч/д.
Адаптация и настройка модуля «ДОРОГИ».

Адаптация и настройка функции обработки «рубленых» пикетов по трассе дороги, настройка функции ориентации выносных линий и размеров на листах, разбивка чертежей по видовым экранам – 24 ч/д.
Адаптация и настройка модуля «ЭКСПЛИКАЦИЯ». Оптимизации функции расчета ведомости объемов подготовительных работ с учетом размещения траншей под порубочные остатки – 16 ч/д.
Адаптация и настройка модуля «ГЕНПЛАН». Автоматизация процесса подготовки ведомости дорог, подъездов и проездов – 23 ч/д.
Техническая поддержка системы (ОПЭ, эксплуатация системы в ОГПиД и ОСиПОС) – 18 ч/д.

Итого: 84 ч/д.

«Полотно+» - автоматизация задач подготовки землеустроительной документации, автоматическое формирование чертежей и табличных документов.

ПОЛОТНО+

Используемые САПР технологии:
- клиентские компоненты Autodesk:
(AutoCAD/AutoCAD Civil 3D 2012)
Используемые средства разработки ПО:
- технологии:
.NET
- среда разработки:
MS VisualStudio 2010
- языки программирования:
C#

ПИР и НИР подразделений Общества, успешно используется для проработки проектных

решений; подготовки картографических приложениям к проектной документации; анализа и планирования.

Пользователи: ДОМ (ОГПиД, ОТТ, ЭТО); ДЭ (ОВОС, сектор ЭК, сектор ИКИ); ДИСИ (ОИСИ); ДГиРМ (Гл. маркшейдер, ОПР); ГИП (Проектные офисы, ГККИИ); ОКПиТЭА проектов, Отдел по энергоэффективности, Отдел по решению проблем рационального использования газа; ДСС (ОТПСС, ГСПР НиГМ); ДГРР (ОРГиПГРР).

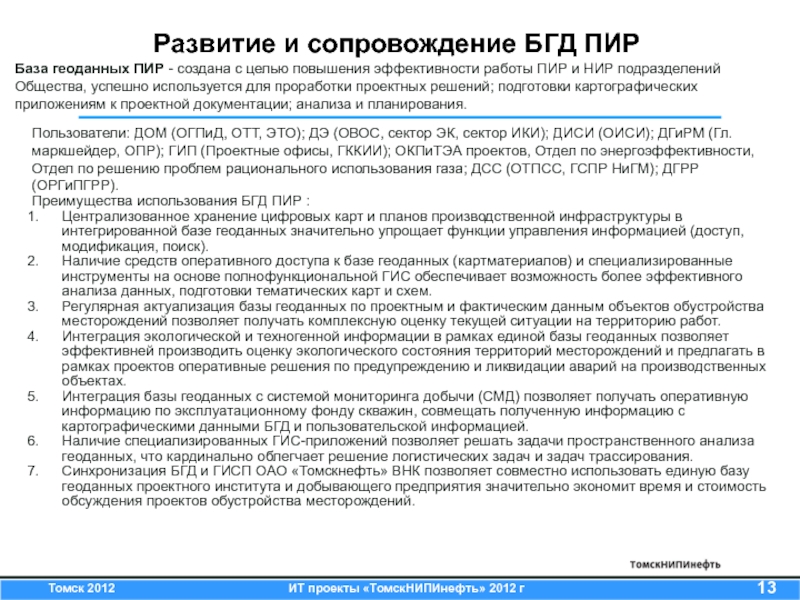

Преимущества использования БГД ПИР :
Централизованное хранение цифровых карт и планов производственной инфраструктуры в интегрированной базе геоданных значительно упрощает функции управления информацией (доступ, модификация, поиск).
Наличие средств оперативного доступа к базе геоданных (картматериалов) и специализированные инструменты на основе полнофункциональной ГИС обеспечивает возможность более эффективного анализа данных, подготовки тематических карт и схем.
Регулярная актуализация базы геоданных по проектным и фактическим данным объектов обустройства месторождений позволяет получать комплексную оценку текущей ситуации на территорию работ.
Интеграция экологической и техногенной информации в рамках единой базы геоданных позволяет эффективней производить оценку экологического состояния территорий месторождений и предлагать в рамках проектов оперативные решения по предупреждению и ликвидации аварий на производственных объектах.
Интеграция базы геоданных с системой мониторинга добычи (СМД) позволяет получать оперативную информацию по эксплуатационному фонду скважин, совмещать полученную информацию с картографическими данными БГД и пользовательской информацией.
Наличие специализированных ГИС-приложений позволяет решать задачи пространственного анализа геоданных, что кардинально облегчает решение логистических задач и задач трассирования.
Синхронизация БГД и ГИСП ОАО «Томскнефть» ВНК позволяет совместно использовать единую базу геоданных проектного института и добывающего предприятия значительно экономит время и стоимость обсуждения проектов обустройства месторождений.

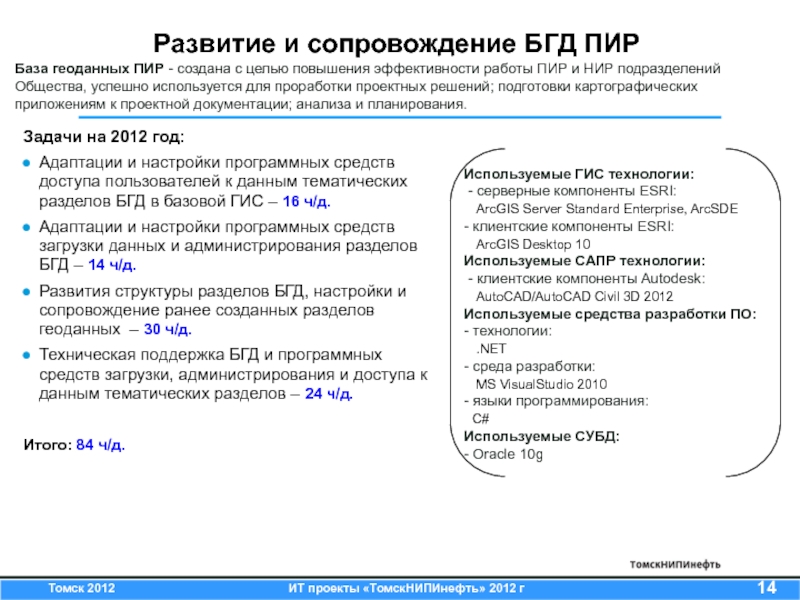

Развитие и сопровождение БГД ПИР

ПИР и НИР подразделений Общества, успешно используется для проработки проектных

решений; подготовки картографических приложениям к проектной документации; анализа и планирования.

Развитие и сопровождение БГД ПИР

Задачи на 2012 год:
Адаптации и настройки программных средств доступа пользователей к данным тематических разделов БГД в базовой ГИС – 16 ч/д.
Адаптации и настройки программных средств загрузки данных и администрирования разделов БГД – 14 ч/д.
Развития структуры разделов БГД, настройки и сопровождение ранее созданных разделов геоданных – 30 ч/д.
Техническая поддержка БГД и программных средств загрузки, администрирования и доступа к данным тематических разделов – 24 ч/д.

Итого: 84 ч/д.

Используемые ГИС технологии:
- серверные компоненты ESRI:
ArcGIS Server Standard Enterprise, ArcSDE
- клиентские компоненты ESRI:
ArcGIS Desktop 10
Используемые САПР технологии:
- клиентские компоненты Autodesk:
AutoCAD/AutoCAD Civil 3D 2012
Используемые средства разработки ПО:
- технологии:
.NET
- среда разработки:
MS VisualStudio 2010
- языки программирования:
C#
Используемые СУБД:
- Oracle 10g

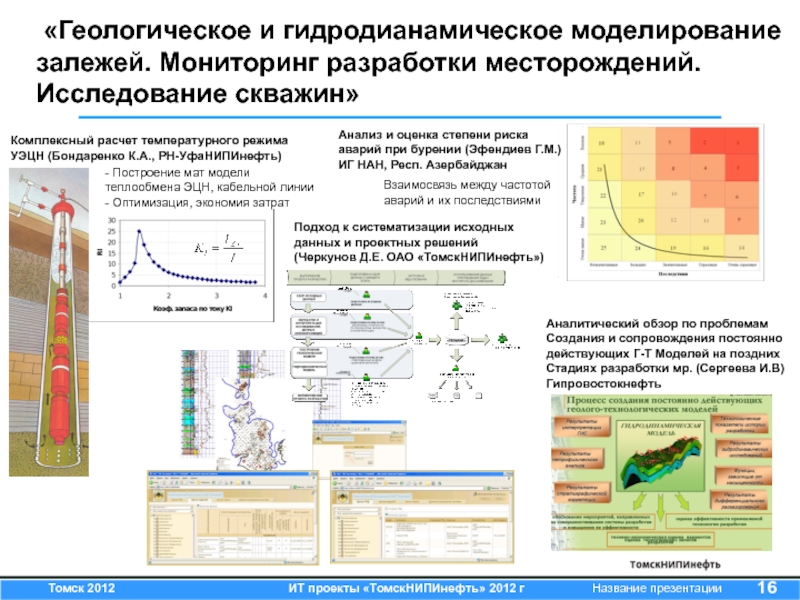

Исследование скважин»
- Построение мат модели
теплообмена ЭЦН, кабельной линии
- Оптимизация,

экономия затрат

Комплексный расчет температурного режима
УЭЦН (Бондаренко К.А., РН-УфаНИПИнефть)

Анализ и оценка степени риска
аварий при бурении (Эфендиев Г.М.)
ИГ НАН, Респ. Азербайджан

Взаимосвязь между частотой
аварий и их последствиями

Аналитический обзор по проблемам
Создания и сопровождения постоянно
действующих Г-Т Моделей на поздних
Стадиях разработки мр. (Сергеева И.В)
Гипровостокнефть

Подход к систематизации исходных
данных и проектных решений
(Черкунов Д.Е. ОАО «ТомскНИПИнефть»)

Т.Г., РН-УфаНИПИнефть)
«Геологическое и гидродианамическое моделирование залежей. Мониторинг разработки месторождений.

Исследование скважин»

- Анализ проблем, почему ПДГТМ зачастую постоянно переделываемые
- Описание подхода раздельно-одновременногосекторного
моделирования и методов сопряжения секторных моделей
(Костюченко С.В., Сиамнижиниринг)

систематизации в единой базе данных результатов проектных работ – отчетной

проектно-технологической и научно-исследовательской документации, а также средств автоматизации построения ПТД. Обращение пользователей к АПР выполняется посредством стандартного обозревателя Internet Explorer.

Цель работ – Систематизация ОНТД, снижение трудоемкости рутинных работ ДгИРМ и ДМРМ, получение гибких и удобных инструментов формирования отчетности.

Основные требования:
Автоматизация расчета проектных показателей и формирование табличных форм в соответствии с требованиями по предоставлению табличного материала в составе проектно-технологической документации к защите в органах ЦКР/ГКЗ.
Автоматизация процесса формирования исходных данных для ИП-КПРМ на основе гидродинамических расчетов.
3. Автоматизация работы с формой подсчета запасов.

Технологии: Oracle, ASP.NET, APEX
Требуется 2 чел. год для выполнения работ по поддержке и развитию системы

сайте общества www.tomsknipineft.ru

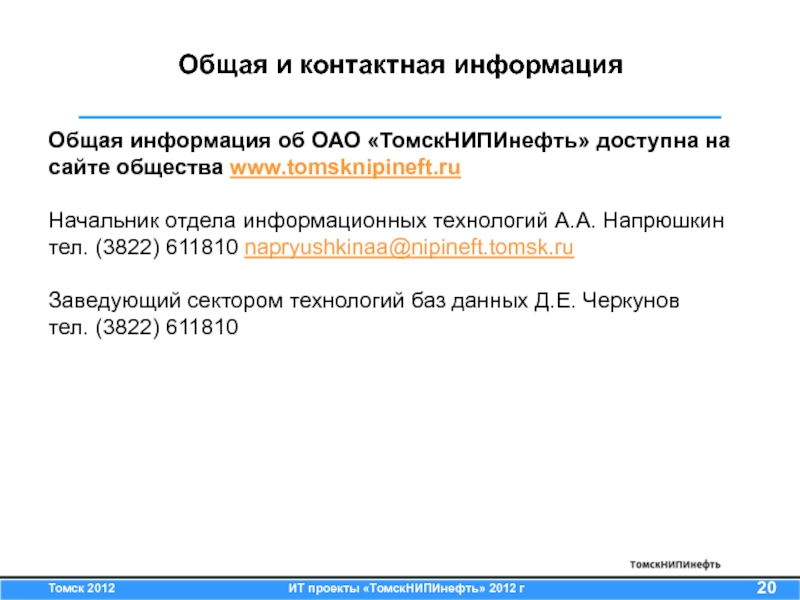

Начальник отдела информационных технологий А.А. Напрюшкин тел. (3822)

611810 napryushkinaa@nipineft.tomsk.ru

Заведующий сектором технологий баз данных Д.Е. Черкунов
тел. (3822) 611810
