Изделие и техническая информация о нем

комплекты

операций

крепления, уменьшения массы, создания плоской поверхности, притупления острых кромок и

т. д.), называется конструктивным элементом

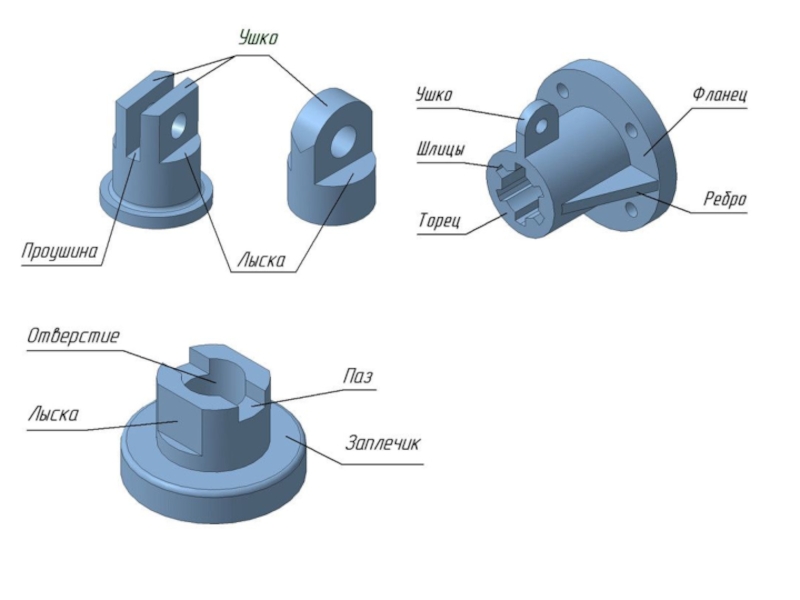

1- ребро жесткости; 2 - паз; 3 - отверстие;
4 - засверловка; 5- фаска; 6 - буртик; 7 - лыска; 8 - окно

стенку детали
Галтель - плавное скругление углов на деталях, а также

плавный переход между поверхностями или диаметрами
Буртик - утолщение в виде кольца на цилиндрической поверхности детали, например на валу, на шпильке и т.п.
Отверстие- проход цилиндрической, конической или гранной формы в теле детали. Отверстия бывают сквозные и глухие, гладкие и резьбовые, одинакового сечения по всей длине или ступенчатые.

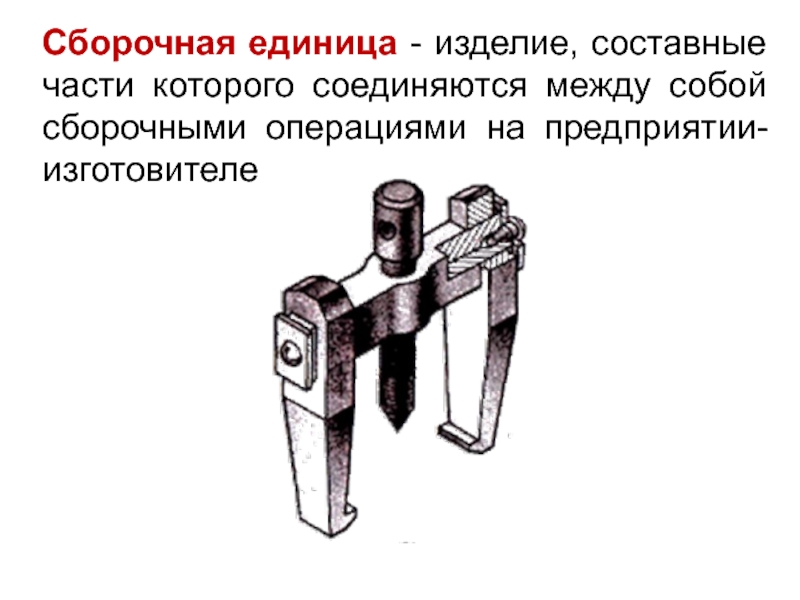

сборочными операциями на предприятии-изготовителе

стандартных деталей.

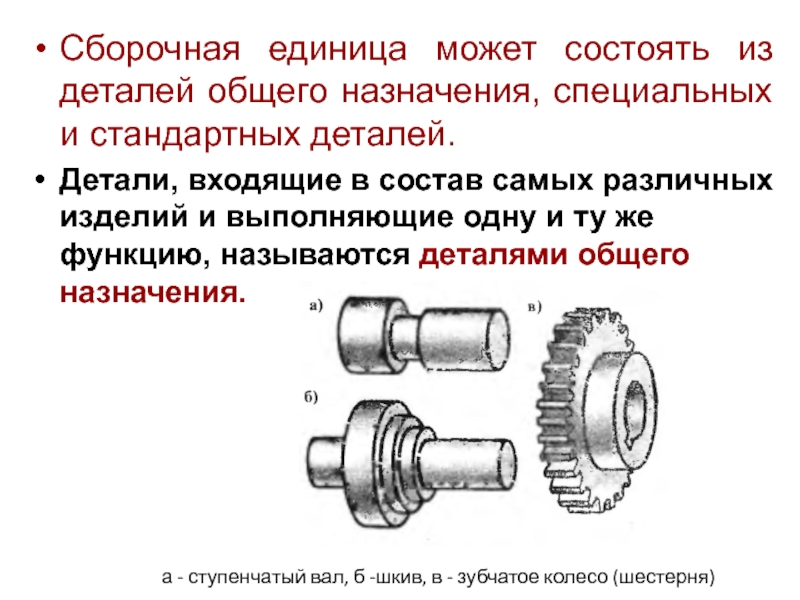

Детали, входящие в состав самых различных изделий и выполняющие

одну и ту же функцию, называются деталями общего назначения.

а - ступенчатый вал, б -шкив, в - зубчатое колесо (шестерня)

— изделий бытовой техники (абажуры настольных ламп, их основания, де­тали

настенных светильников, ручки и крышки чайников, корпуса настенных и наручных часов, звенья браслетов), а также кузова современных легковых автомобилей и т.

(болты, винты, гайки, шайбы, шпильки, шпонки), подшипники и т. д.

сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций

предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное

назначение вспомогательного характера
