Слайд 1Лекция 16
Оптические измерения

Лекция 16Оптические измерения

Слайд 2Темы лекции
Измерение аберраций оптических систем

Темы лекцииИзмерение аберраций оптических систем

Слайд 3Зачем нужно контролировать аберрации?
Чтобы зрительная труба (в составе буссоли, прицела,

нивелира, теодолита) могла выполнять своё назначение – рассматривать удалённые предметы.
Чтобы

микроскоп (в составе измерительного микроскопа) мог служить средством измерений.
Чтобы фотообъектив мог использовать разрешающую способность плёнки, видикона или ПЗС-матрицы.
Обязательный этап при испытаниях оптической системы, изготовленной впервые!

Зачем нужно контролировать аберрации?Чтобы зрительная труба (в составе буссоли, прицела, нивелира, теодолита) могла выполнять своё назначение –

Слайд 4Что влияет на аберрации?
Неправильный расчёт системы
Неоднородность материала
Двулучепреломление в материале
Децентрировка при

изготовлении линз
Смещение линз при сборке

Что влияет на аберрации?Неправильный расчёт системыНеоднородность материалаДвулучепреломление в материалеДецентрировка при изготовлении линзСмещение линз при сборке

Слайд 5
Сферическая аберрация (продольная и поперечная)
Хроматическая аберрация (хроматизм положения и хроматизм

увеличения)
Астигматизм
Кома
Дисторсия
Кривизна изображения

Сферическая аберрация (продольная и поперечная)Хроматическая аберрация (хроматизм положения и хроматизм увеличения)АстигматизмКомаДисторсияКривизна изображения

Слайд 6
Измерение геометрических аберраций (отслеживание различных пучков лучей)
Измерение волновых аберраций (сравнение

волнового фронта с эталонным)

Измерение геометрических аберраций (отслеживание различных пучков лучей)Измерение волновых аберраций (сравнение волнового фронта с эталонным)

Слайд 7Метод обратных наблюдений
Сферическая аберрация, но можно и другие
Тест-объект – интерференционная

картина на щели!
См. методичку

Метод обратных наблюденийСферическая аберрация, но можно и другиеТест-объект – интерференционная картина на щели!См. методичку

Слайд 8
Для измерения сферической – передвигают диафрагму
Для измерения хроматической – изменяют

длину волны
Дли измерения астигматизма – наклоняют объектив

Для измерения сферической – передвигают диафрагмуДля измерения хроматической – изменяют длину волныДли измерения астигматизма – наклоняют объектив

Слайд 9Метод визуальных фокусировок
Для зрительных труб
Вспомогательная труба служит для отсчёта местоположения

луча в продольном (наводка на резкость) и поперечном (смещение) направлениях

Метод визуальных фокусировокДля зрительных трубВспомогательная труба служит для отсчёта местоположения луча в продольном (наводка на резкость) и

Слайд 10Метод внефокальных наблюдений
Косвенные измерения – по проекциям точек определяется положение

фокуса
Диафрагма с маленькими отверстиями

Метод внефокальных наблюденийКосвенные измерения – по проекциям точек определяется положение фокусаДиафрагма с маленькими отверстиями

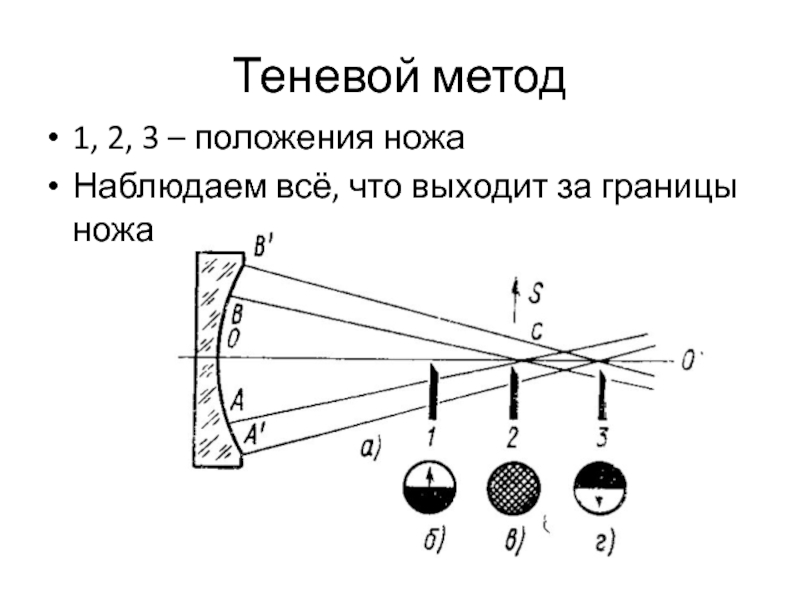

Слайд 11Теневой метод
1, 2, 3 – положения ножа
Наблюдаем всё, что выходит

за границы ножа

Теневой метод1, 2, 3 – положения ножаНаблюдаем всё, что выходит за границы ножа

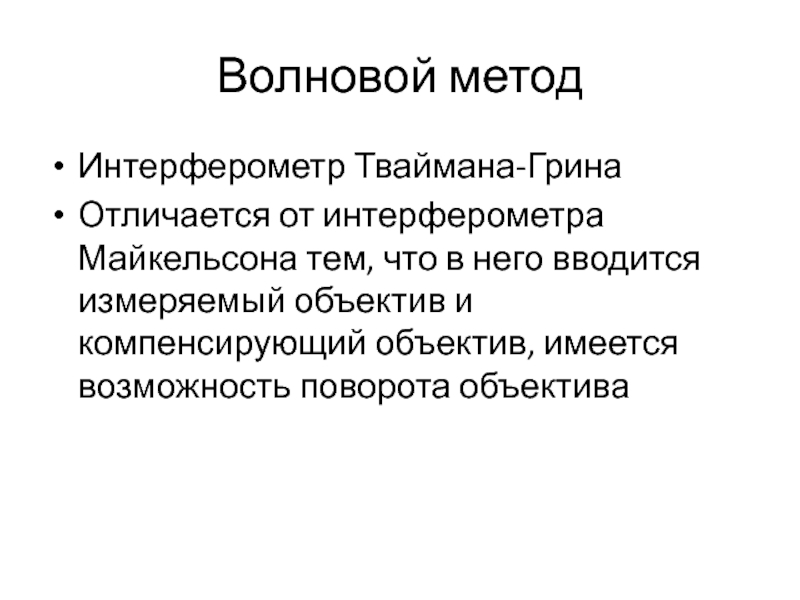

Слайд 12Волновой метод
Интерферометр Тваймана-Грина
Отличается от интерферометра Майкельсона тем, что в него

вводится измеряемый объектив и компенсирующий объектив, имеется возможность поворота объектива

Волновой методИнтерферометр Тваймана-ГринаОтличается от интерферометра Майкельсона тем, что в него вводится измеряемый объектив и компенсирующий объектив, имеется

Слайд 13
7 - компенсатор для измерения дисторсии
8 – измеряемый объктив
9 –

зеркало сферическое
1 полоса – λ/2

7 - компенсатор для измерения дисторсии8 – измеряемый объктив9 – зеркало сферическое 1 полоса – λ/2

Слайд 14Для микрообъективов
12 - микрообъектив

Для микрообъективов12 - микрообъектив

Слайд 15Измерение дисторсии на гониометре
Тест-объект – решётка
Измеряют угловое расстояние между «ячейками»

Измерение дисторсии на гониометреТест-объект – решёткаИзмеряют угловое расстояние между «ячейками»

Слайд 16Измерение дисторсии автоколлимационным методом
Объектив вращают и определяют, на сколько сместилась

точка

Измерение дисторсии автоколлимационным методомОбъектив вращают и определяют, на сколько сместилась точка
