Разрезом называется изображение, полученное при мысленном рассечении предмета одной или несколькими секущими плоскостями. При этом часть предмета, расположенную между наблюдателем и секущей плоскостью, мысленно отбрасывают, а на плоскости проекций изображают то,

Слайды и текст этой презентации

Слайд 1Изображения

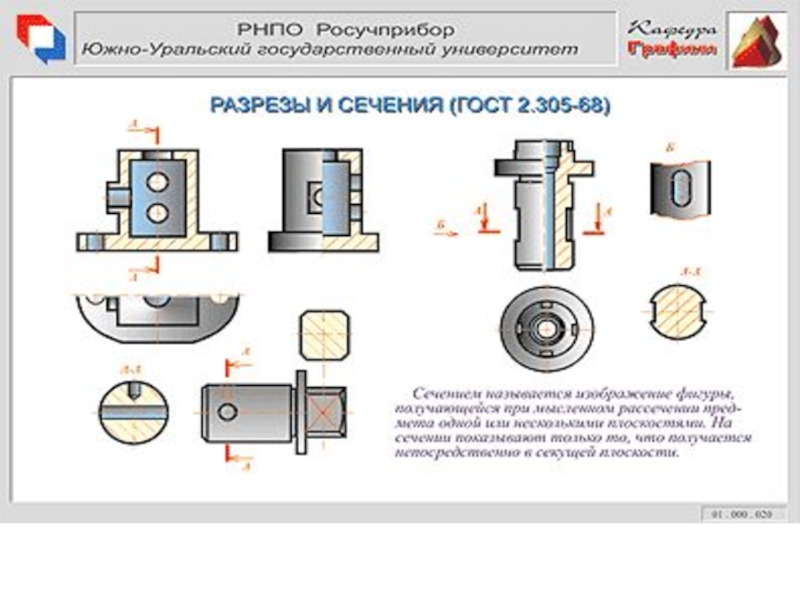

Разрезы ГОСТ 2.305-68*

Слайд 2

Слайд 3

Слайд 4

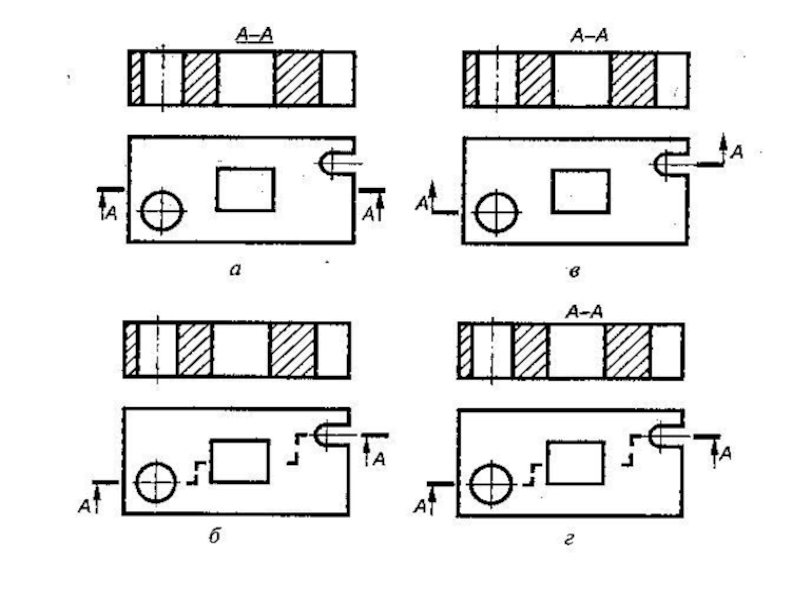

Слайд 5Разрезом называется изображение, полученное при мысленном рассечении предмета одной или

несколькими секущими плоскостями. При этом часть предмета, расположенную между наблюдателем

и секущей плоскостью, мысленно отбрасывают, а на плоскости проекций изображают то, что находится в секущей плоскости и то, что лежит за ней (видимую часть). Сечения и разрезы – условные изображения

Разрезом называется изображение, полученное при мысленном рассечении предмета одной или несколькими секущими плоскостями. При этом часть предмета,

Слайд 6

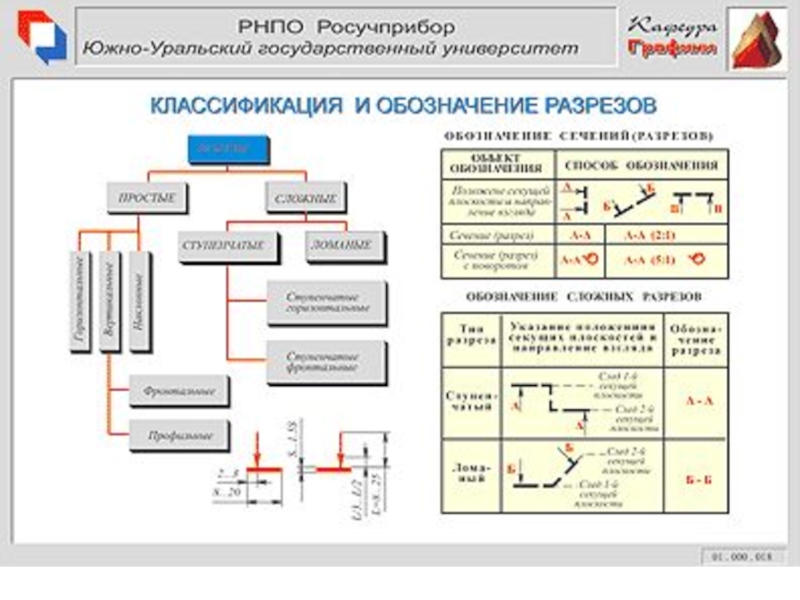

Слайд 7Простые разрезы
Получают при использовании одной секущей плоскости, которая может различным

образом располагаться относительно плоскостей проекций.
Горизонтальный разрез – секущая плоскость

расположена параллельно горизонтальной плоскости проекций.
Вертикальный разрез -- секущая плоскость расположена перпендикулярно горизонтальной плоскости проекций.
Вертикальный разрез называют
фронтальным -- секущая плоскость расположена
параллельно фронтальной плоскости проекций, профильным -- секущая плоскость расположена параллельно профильной плоскости проекций ,
наклонным – секущая плоскость расположена наклонно под острым углом к горизонтальной плоскости проекций.
