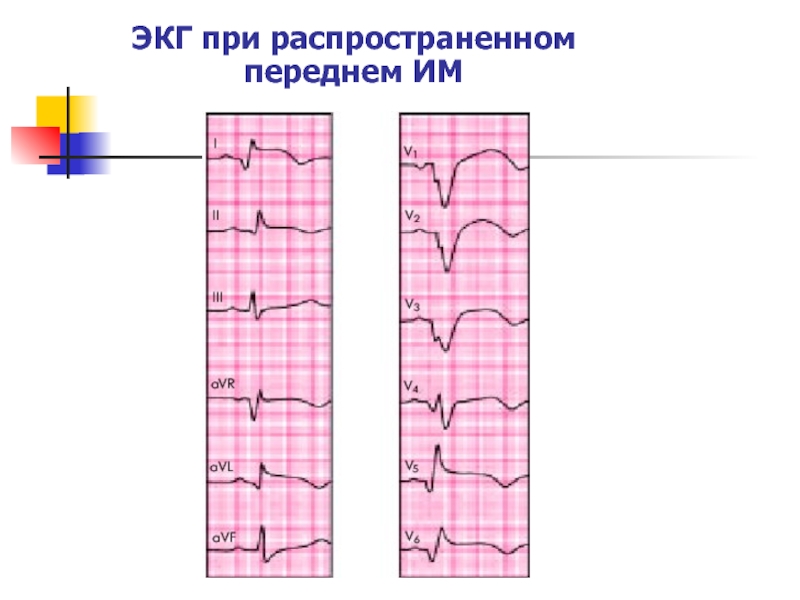

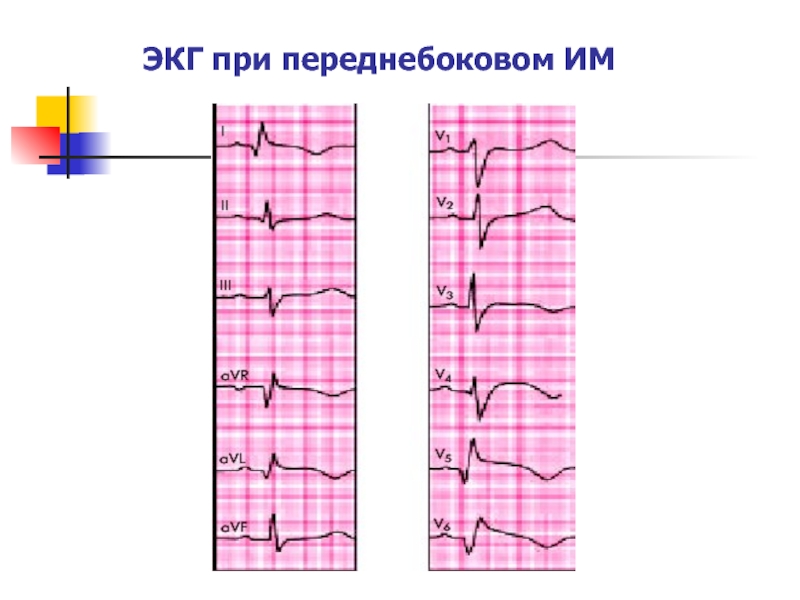

- 27. ЭКГ при распространенном переднем ИМ

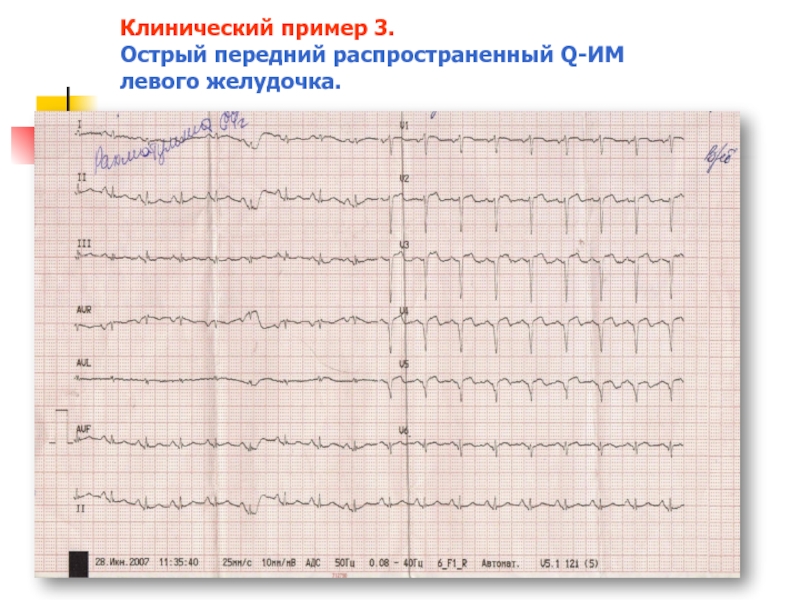

- 28. Клинический пример 3. Острый передний распространенный Q-ИМ левого желудочка.

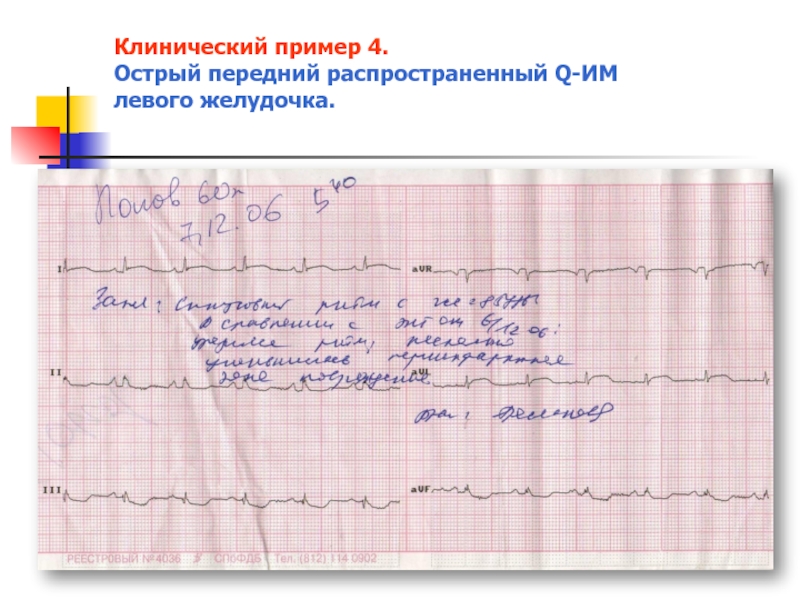

- 29. Клинический пример 4. Острый передний распространенный Q-ИМ левого желудочка.
- 30. Слайд 30
- 31. ЭКГ при переднебазальном (высоком переднем) ИМа
- 32. ЭКГ при заднедиафрагмальном (нижнем) ИМВ отведениях I, aVL, V1 –V4 регистрируются реципрокные изменения ЭКГ

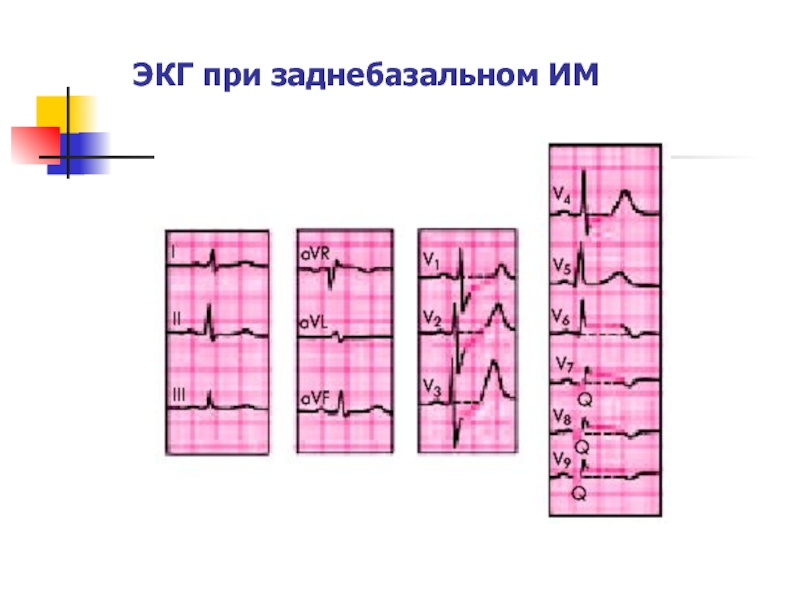

- 33. ЭКГ при заднебазальном ИМ
- 34. ЭКГ при заднебоковом ИМ

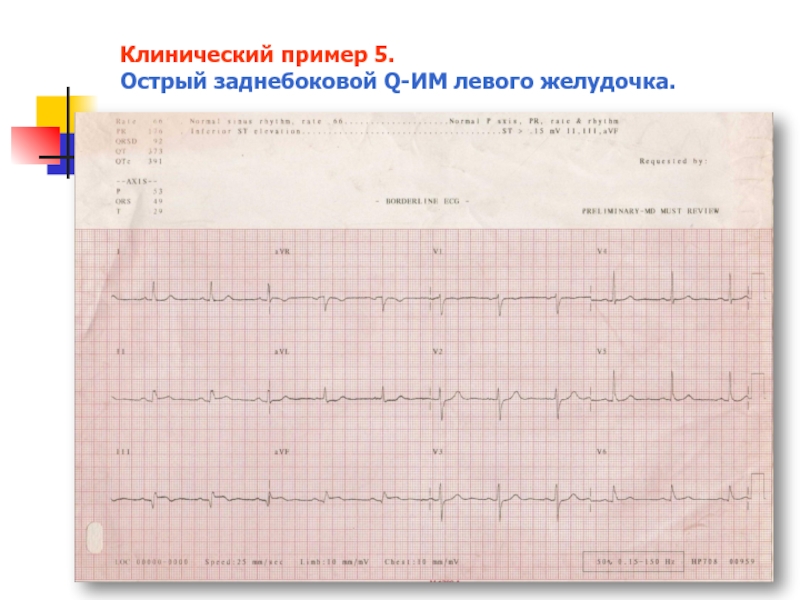

- 35. Клинический пример 5. Острый заднебоковой Q-ИМ левого желудочка.
- 36. ЭКГ-диагностика острого инфаркта миокарда без зубца Qсмещение
- 37. Изменения ЭКГ при нетрансмуральном инфаркте миокарда без
- 38. Клинический пример 1. Синусовый ритм, ЧСС 66
- 39. Клинический пример 2. Синусовый ритм, ЧСС 73
- 40. Изменения ЭКГ при нетрансмуральном инфаркте миокарда без
- 41. Клинический пример 3. Синусовая брадикардия, ЧСС 55 уд/мин. Нетрансмуральный ИМ без зубца Q заднедиафрагмальной области ЛЖ.
- 42. ЭКГ-признаки Q-ИМ в подостром периоде1. регистрируется патологический
- 43. Клинический пример. Заднедиафрагмальный Q-ИМ левого желудочка
- 44. ЭКГ-признаки Q-ИМ в постинфарктном периодеПостинфарктный период характеризуется

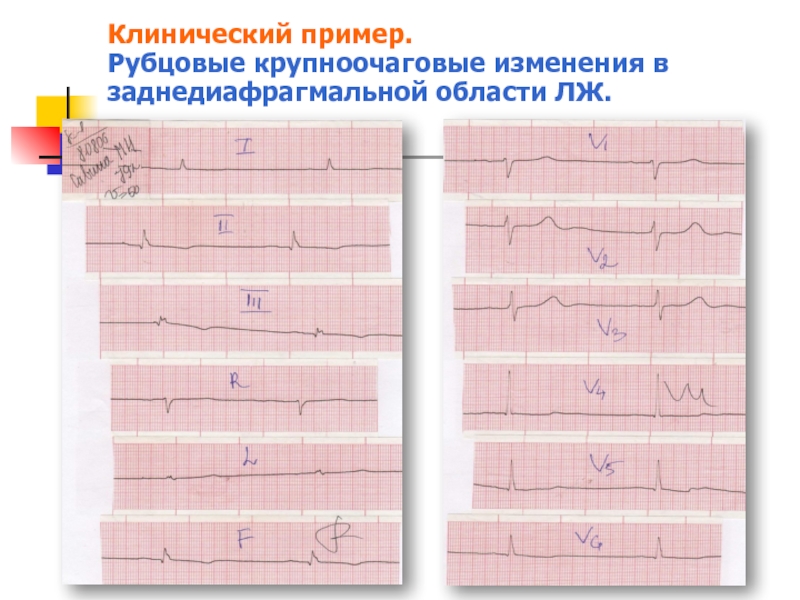

- 45. Клинический пример. Рубцовые крупноочаговые изменения в заднедиафрагмальной области ЛЖ.
- 46. СПАСИБО ЗА ВНИМАНИЕ !
- 47. Скачать презентанцию
Клиническое значение электрокардиографииДиагностика:Различных форм ИБС (острого и перенесенного инфаркта миокарда, хронической ишемии миокарда)Гипертрофии предсердий и желудочковРазличных нарушений ритма и проводимости
Слайды и текст этой презентации
Слайд 1Кафедра пропедевтики внутренних болезней ЭКГ-диагностика ишемической болезни сердца - стенокардии
и инфаркта миокарда

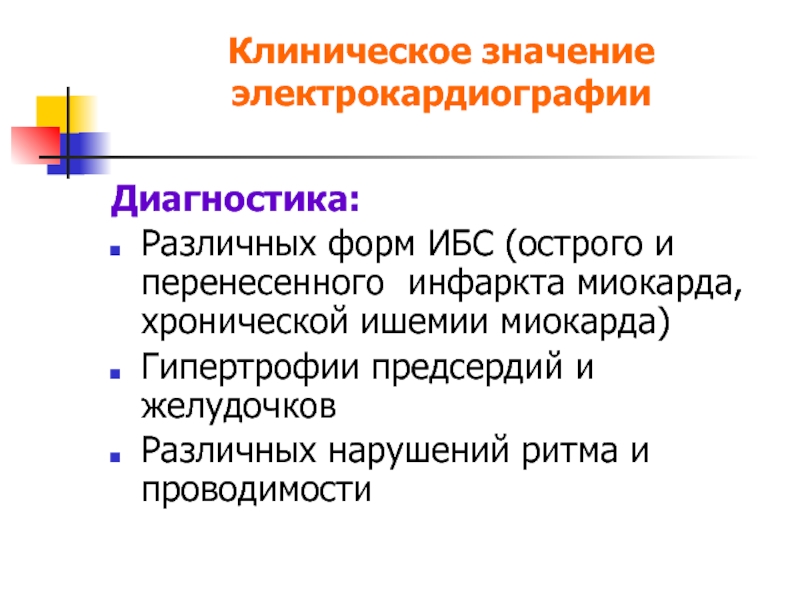

Слайд 2Клиническое значение электрокардиографии
Диагностика:
Различных форм ИБС (острого и перенесенного инфаркта миокарда,
хронической ишемии миокарда)
Гипертрофии предсердий и желудочков
Различных нарушений ритма и проводимости
Слайд 3Ишемическая болезнь сердца (ИБС)
— это заболевание миокарда, обусловленное острым или
хроническим несоответствием потребности миокарда в кислороде и реального коронарного кровоснабжения
сердечной мышцы, которое выражается в развитии в миокарде участков ишемии, ишемического повреждения, некрозов и рубцовых полей и сопровождается нарушением систолической и/или диастолической функции сердца
Слайд 4ЭКГ в межприступном периоде стенокардии
признаки гипертрофии ЛЖ (даже у пациентов,
не страдающих сопутствующей АГ);
признаки рубцовых изменений миокарда, указывающие на
перенесенный в прошлом ИМ: патологический зубец Q в нескольких грудных и/или стандартных или усиленных отведениях от конечностей; различные нарушения ритма и проводимости (внутрижелудочковые блокады, АВ-блокады);
умеренное увеличение продолжительности комплекса QRS (до 0,10 с) и интервала Q–Т;
неспецифические изменения зубца Т (сглаженность, двухфазность, инверсия Т или, наоборот, высокий гигантский зубец Т) и сегмента RS–Т (чаще небольшое снижение RS–Т ниже изоэлектрической линии).

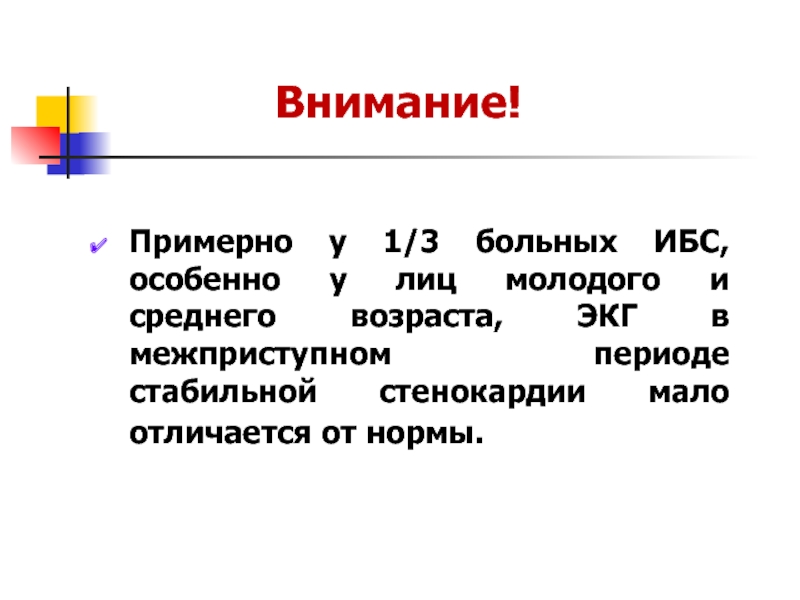

Слайд 5Внимание!
Примерно у 1/3 больных ИБС, особенно у лиц молодого
и среднего возраста, ЭКГ в межприступном периоде стабильной стенокардии мало
отличается от нормы.
Слайд 6

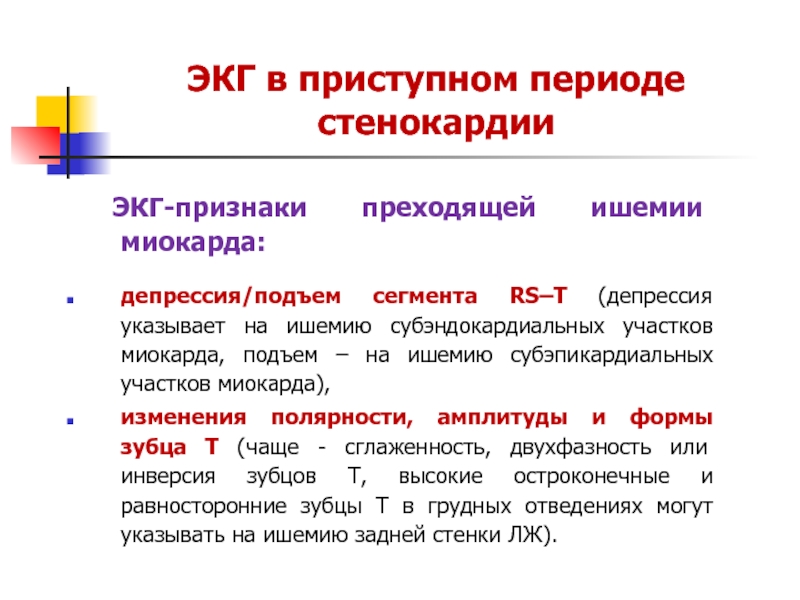

ЭКГ в приступном периоде стенокардии
ЭКГ-признаки преходящей ишемии миокарда:
депрессия/подъем сегмента
RS–Т (депрессия указывает на ишемию субэндокардиальных участков миокарда, подъем –
на ишемию субэпикардиальных участков миокарда),изменения полярности, амплитуды и формы зубца Т (чаще - сглаженность, двухфазность или инверсия зубцов Т, высокие остроконечные и равносторонние зубцы Т в грудных отведениях могут указывать на ишемию задней стенки ЛЖ).

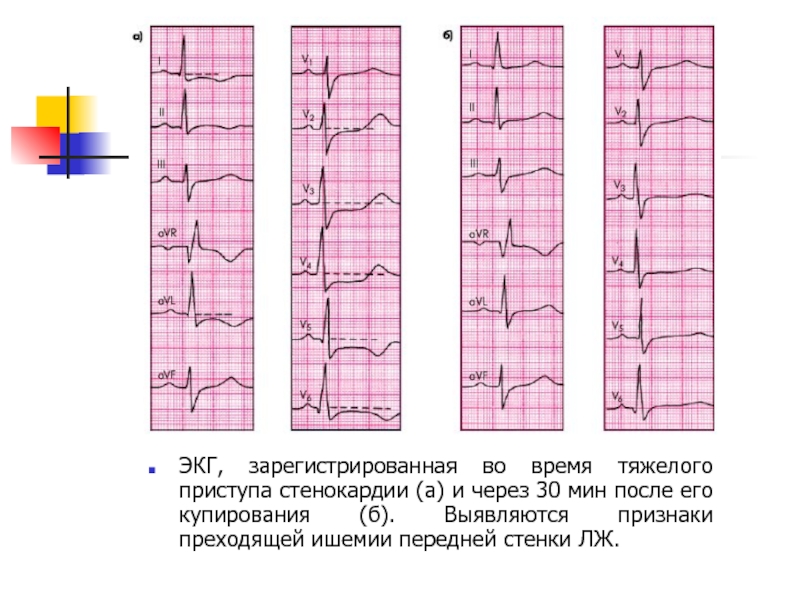

Слайд 7ЭКГ, зарегистрированная во время тяжелого приступа стенокардии (а) и через
30 мин после его купирования (б). Выявляются признаки преходящей ишемии
передней стенки ЛЖ.

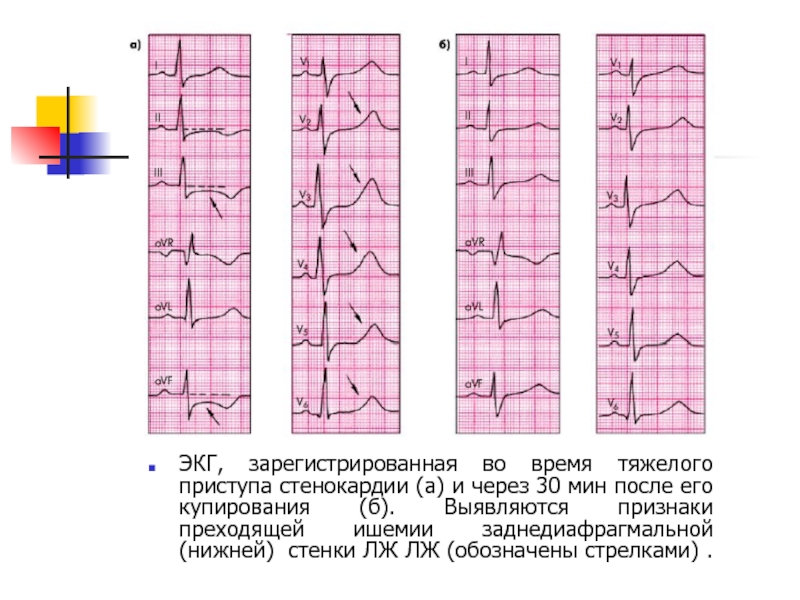

Слайд 8ЭКГ, зарегистрированная во время тяжелого приступа стенокардии (а) и через
30 мин после его купирования (б). Выявляются признаки преходящей ишемии
заднедиафрагмальной (нижней) стенки ЛЖ ЛЖ (обозначены стрелками) .

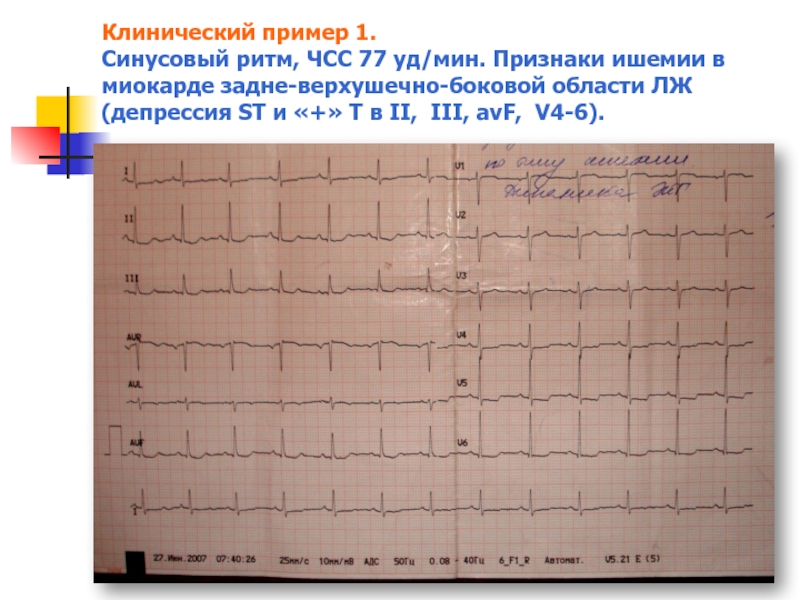

Слайд 9Клинический пример 1. Синусовый ритм, ЧСС 77 уд/мин. Признаки ишемии в
миокарде задне-верхушечно-боковой области ЛЖ (депрессия ST и «+» Т в
II, III, avF, V4-6).

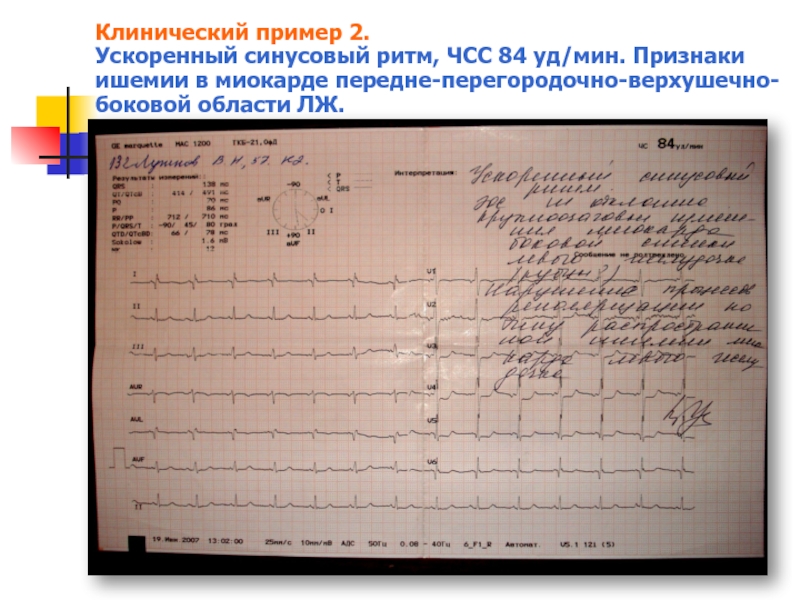

Слайд 10Клинический пример 2. Ускоренный синусовый ритм, ЧСС 84 уд/мин. Признаки ишемии
в миокарде передне-перегородочно-верхушечно-боковой области ЛЖ.
Слайд 11Клинический пример 3. Пароксизм фибрилляции предсердий на фоне ишемии в миокарде
переднеперегородочно-верхушечно-боковой области ЛЖ (депрессия ST и «+» Т в V3-5).

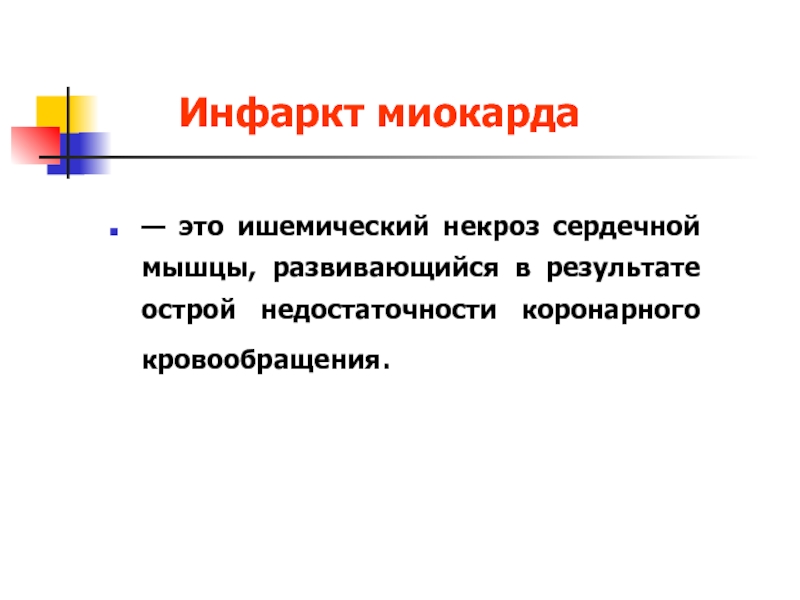

Слайд 12Инфаркт миокарда
— это ишемический некроз сердечной мышцы, развивающийся в результате
острой недостаточности коронарного кровообращения.

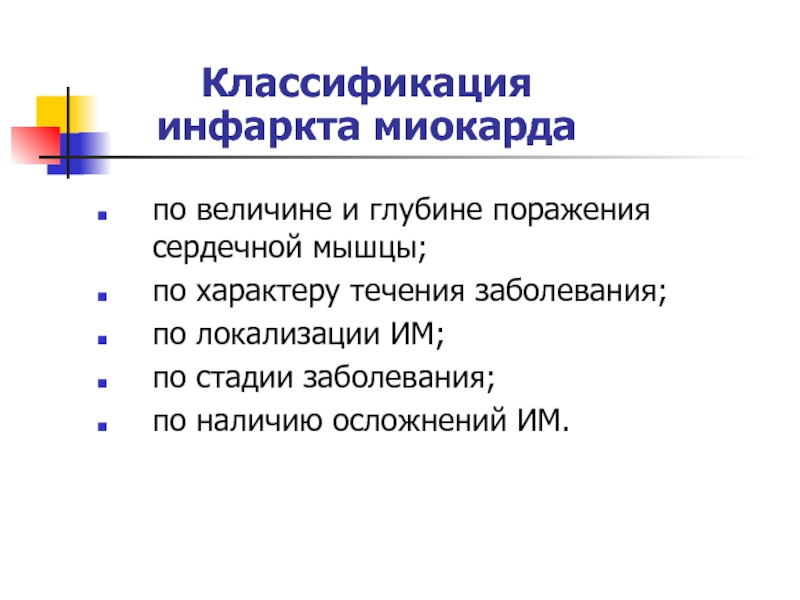

Слайд 13Классификация
инфаркта миокарда
по величине и глубине поражения сердечной мышцы;
по
характеру течения заболевания;
по локализации ИМ;
по стадии заболевания;
по
наличию осложнений ИМ.

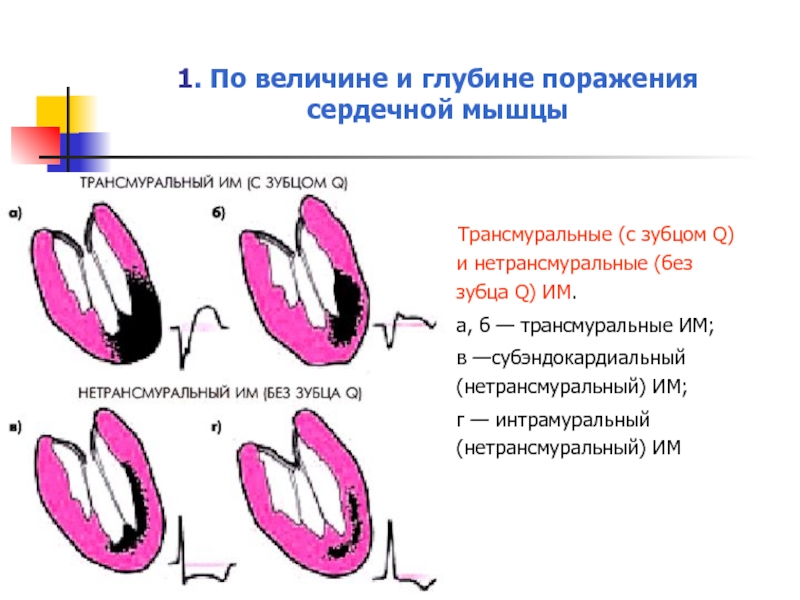

Слайд 141. По величине и глубине поражения сердечной мышцы
Трансмуральные (с зубцом Q) и нетрансмуральные (без зубца Q) ИМ.
а,
б — трансмуральные ИМ; в —субэндокардиальный (нетрансмуральный) ИМ;
г — интрамуральный (нетрансмуральный) ИМ

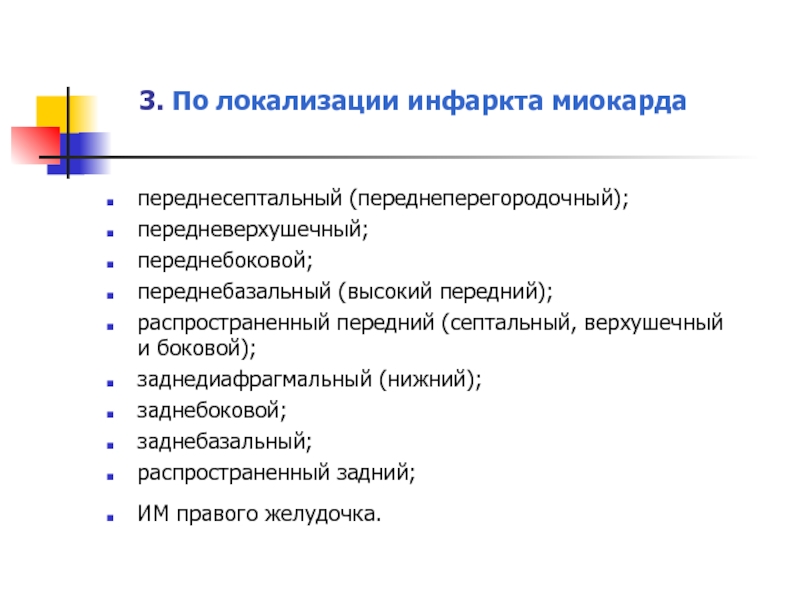

Слайд 153. По локализации инфаркта миокарда
переднесептальный (переднеперегородочный);
передневерхушечный;
переднебоковой;
переднебазальный (высокий
передний);
распространенный передний (септальный, верхушечный и боковой);
заднедиафрагмальный (нижний);
заднебоковой;
заднебазальный;
распространенный задний;
ИМ правого желудочка.

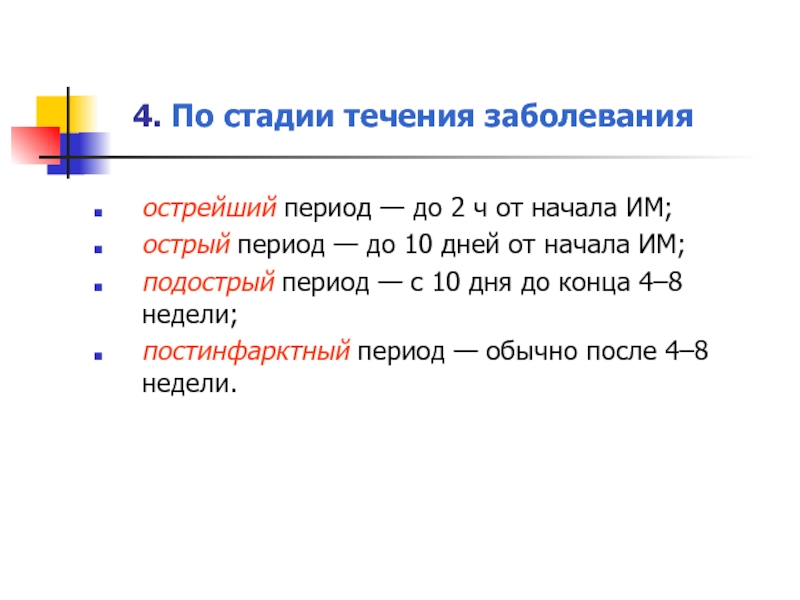

Слайд 164. По стадии течения заболевания
острейший период — до 2 ч
от начала ИМ;
острый период — до 10 дней от
начала ИМ; подострый период — с 10 дня до конца 4–8 недели;
постинфарктный период — обычно после 4–8 недели.
Слайд 17ЭКГ-диагностика инфаркта миокарда с зубцом Q
1. Зона некроза —
патологический зубец Q (продолжительностью больше 30 мс) и резкое уменьшение
амплитуды зубца R или комплекс QS.2. Зона ишемического повреждения — смещение сегмента RS–T выше (при трансмуральном ИМ) или ниже изолинии (при субэндокардиальном поражении сердечной мышцы).
3. Зона ишемии — “коронарный” (равносторонний и остроконечный) зубец Т (высокий положительный при субэндокардиальном ИМ и отрицательный — при трансмуральном ИМ).
Слайд 18ЭКГ-диагностика инфаркта миокарда с зубцом Q

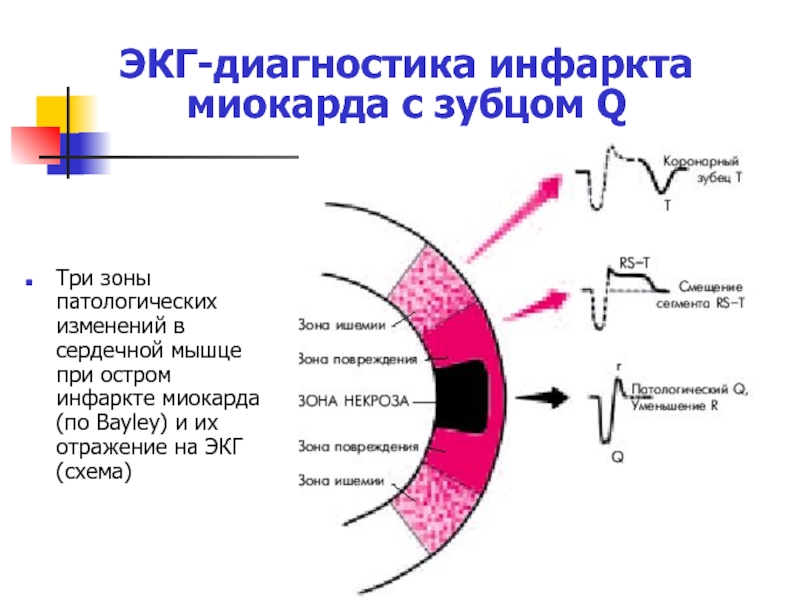

Три зоны патологических изменений
в сердечной мышце при остром инфаркте миокарда (по Bayley) и
их отражение на ЭКГ (схема)

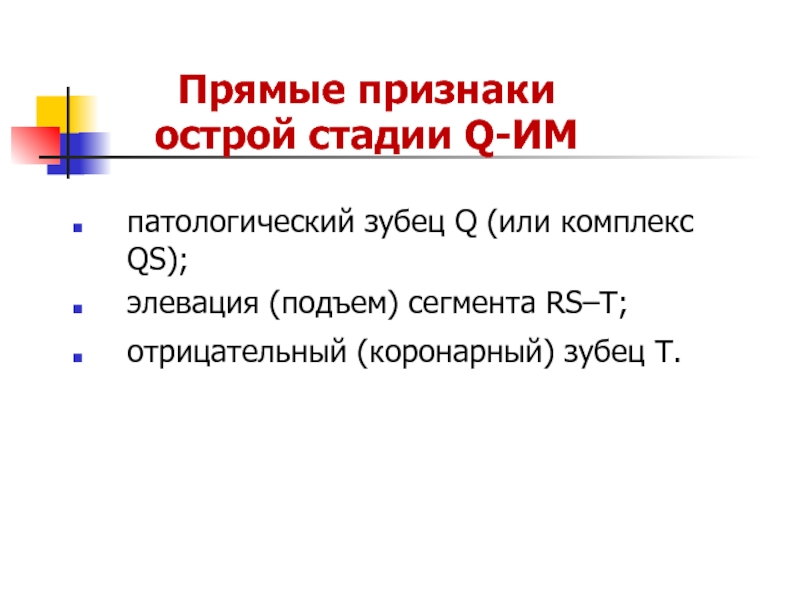

Слайд 19Прямые признаки
острой стадии Q-ИМ
патологический зубец Q (или комплекс
QS);
элевация (подъем) сегмента RS–T;
отрицательный (коронарный) зубец Т.

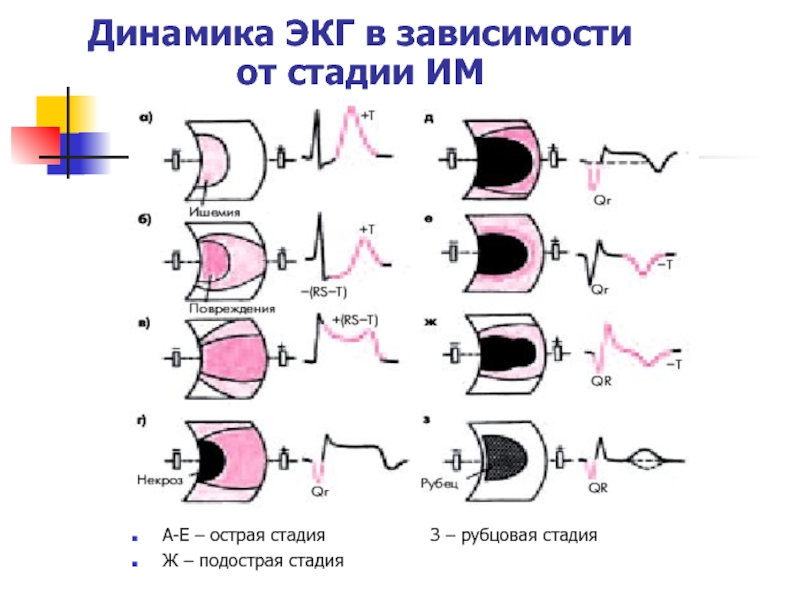

Слайд 20Динамика ЭКГ в зависимости
от стадии ИМ
А-Е – острая стадия
З
– рубцовая стадияЖ – подострая стадия

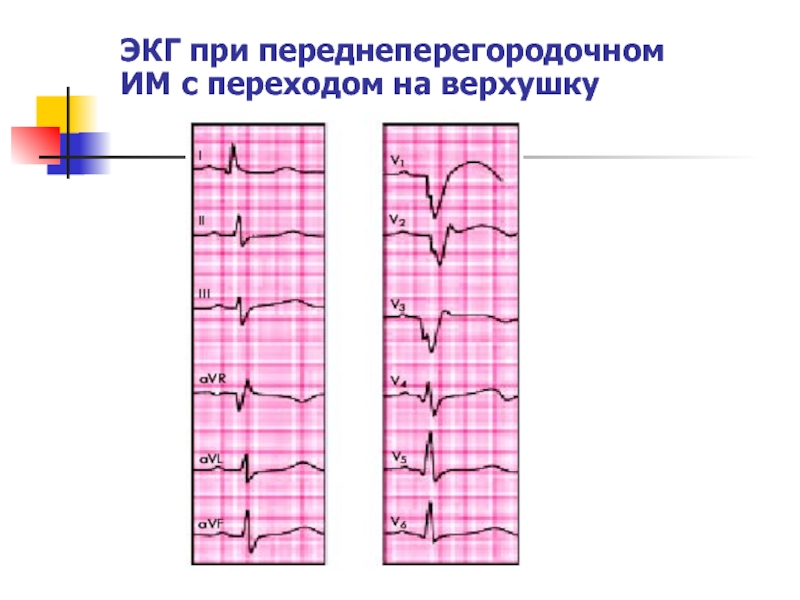

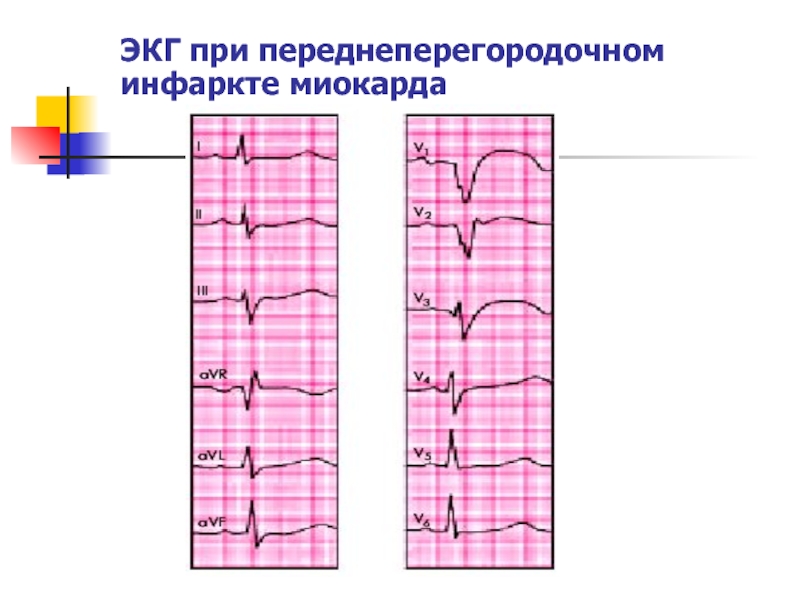

Слайд 23Клинический пример 1.
Острый Q-ИМ переднеперегородочно-верхушечной области левого желудочка.

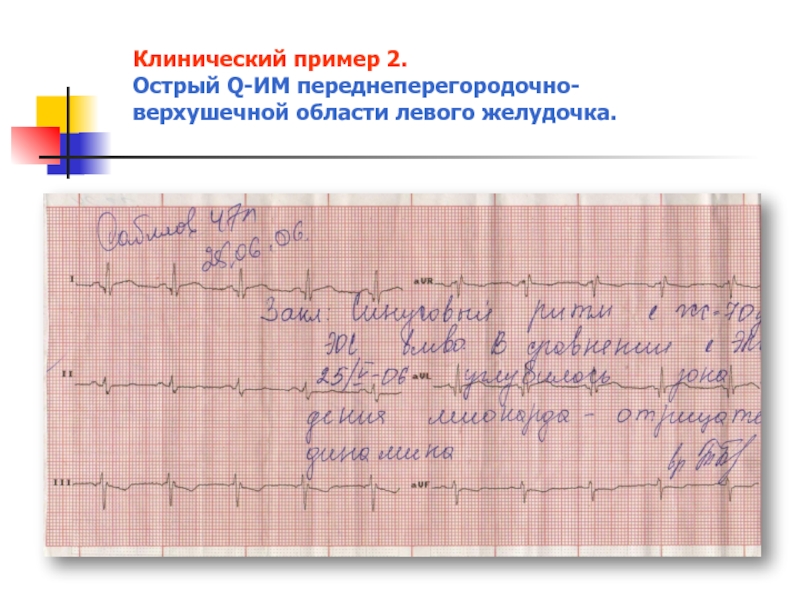

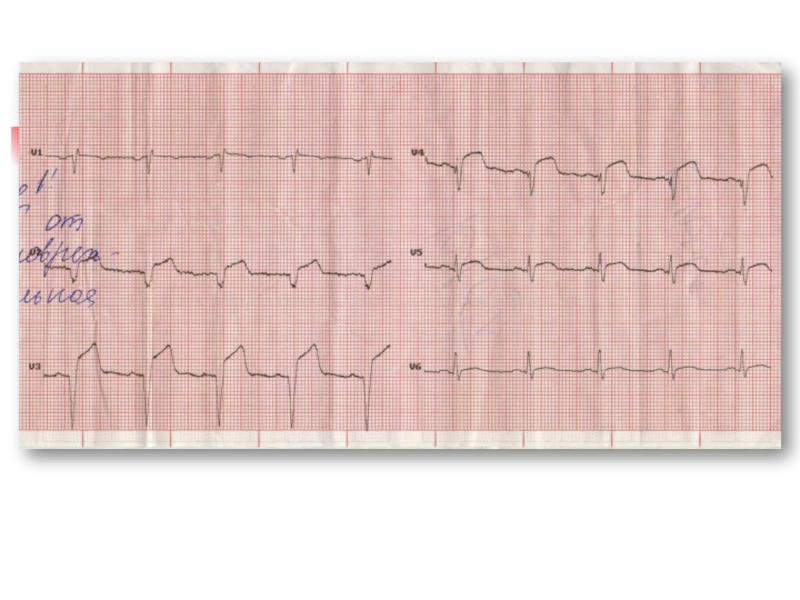

Слайд 24Клинический пример 2.
Острый Q-ИМ переднеперегородочно-верхушечной области левого желудочка.
Слайд 31ЭКГ при переднебазальном
(высоком переднем) ИМ
а — при обычном расположении
грудных электродов (ИМ не выявляется);
б — при расположении электродов
на два ребра выше (регистрируются типичные признаки ИМ

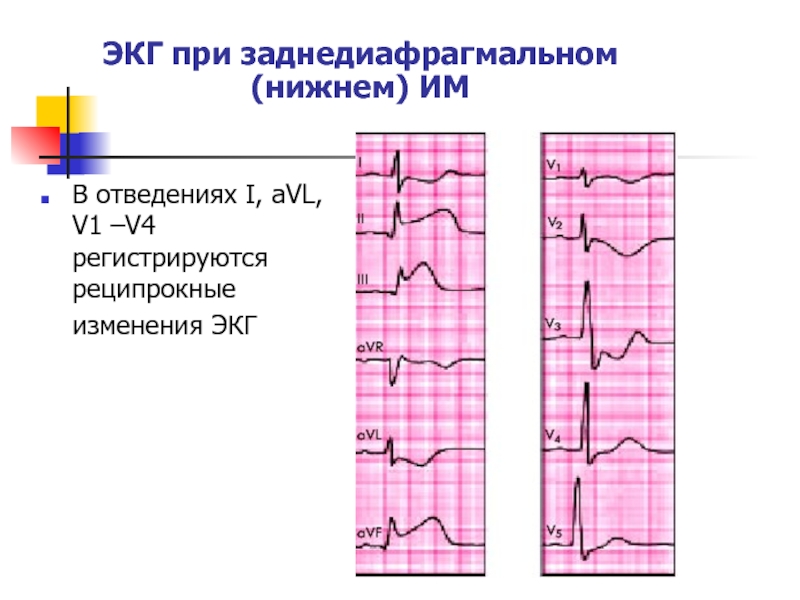

Слайд 32ЭКГ при заднедиафрагмальном
(нижнем) ИМ
В отведениях I, aVL, V1 –V4
регистрируются реципрокные изменения ЭКГ

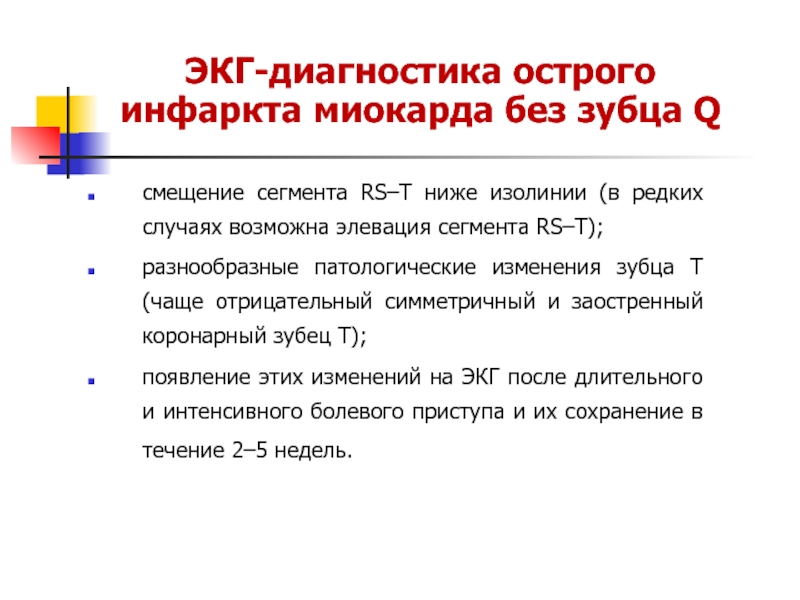

Слайд 36ЭКГ-диагностика острого инфаркта миокарда без зубца Q
смещение сегмента RS–T ниже
изолинии (в редких случаях возможна элевация сегмента RS–Т);
разнообразные патологические
изменения зубца Т (чаще отрицательный симметричный и заостренный коронарный зубец Т); появление этих изменений на ЭКГ после длительного и интенсивного болевого приступа и их сохранение в течение 2–5 недель.

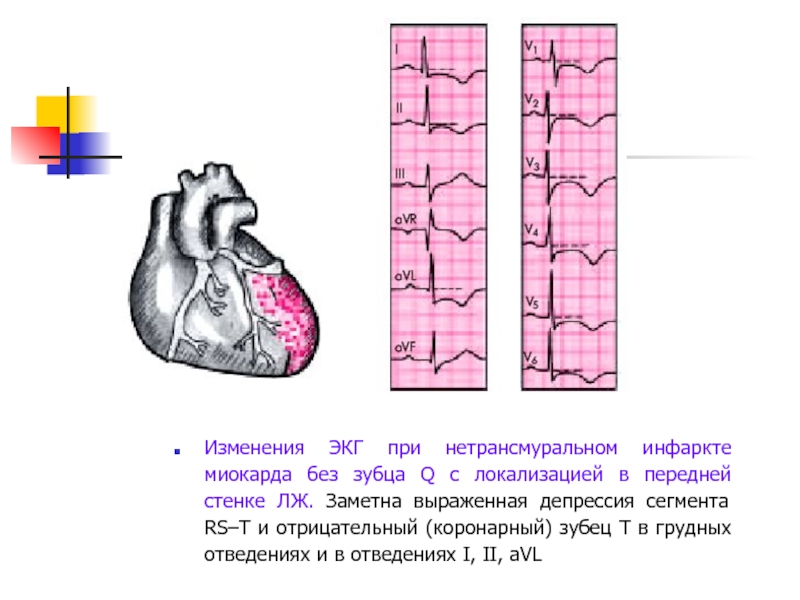

Слайд 37Изменения ЭКГ при нетрансмуральном инфаркте миокарда без зубца Q с
локализацией в передней стенке ЛЖ. Заметна выраженная депрессия сегмента RS–Т
и отрицательный (коронарный) зубец Т в грудных отведениях и в отведениях I, II, aVL

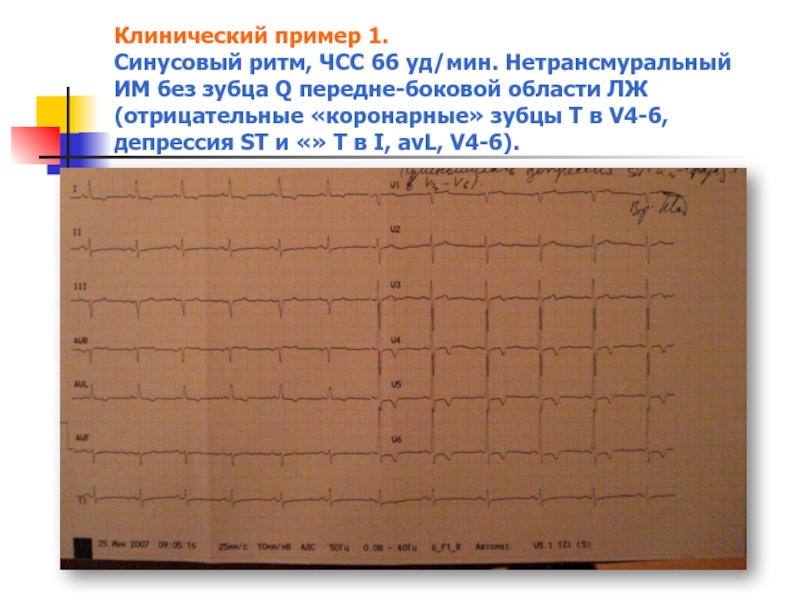

Слайд 38Клинический пример 1. Синусовый ритм, ЧСС 66 уд/мин. Нетрансмуральный ИМ без
зубца Q передне-боковой области ЛЖ (отрицательные «коронарные» зубцы Т в
V4-6, депрессия ST и «» Т в I, avL, V4-6).

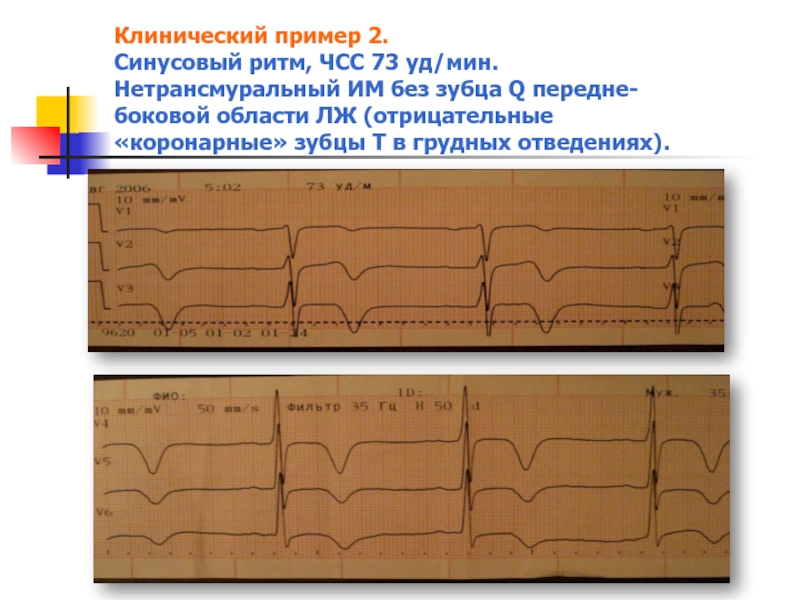

Слайд 39Клинический пример 2. Синусовый ритм, ЧСС 73 уд/мин. Нетрансмуральный ИМ без
зубца Q передне-боковой области ЛЖ (отрицательные «коронарные» зубцы Т в
грудных отведениях).

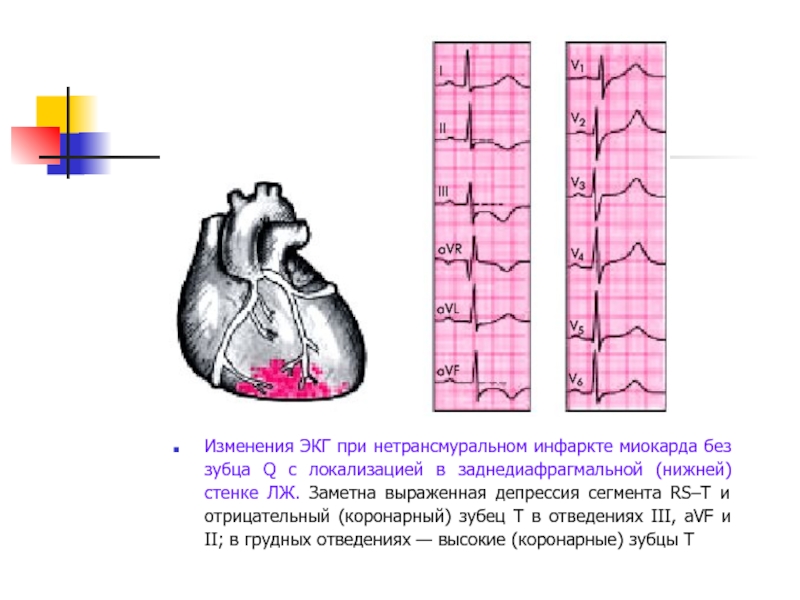

Слайд 40Изменения ЭКГ при нетрансмуральном инфаркте миокарда без зубца Q с
локализацией в заднедиафрагмальной (нижней) стенке ЛЖ. Заметна выраженная депрессия сегмента
RS–Т и отрицательный (коронарный) зубец Т в отведениях III, аVF и II; в грудных отведениях — высокие (коронарные) зубцы Т

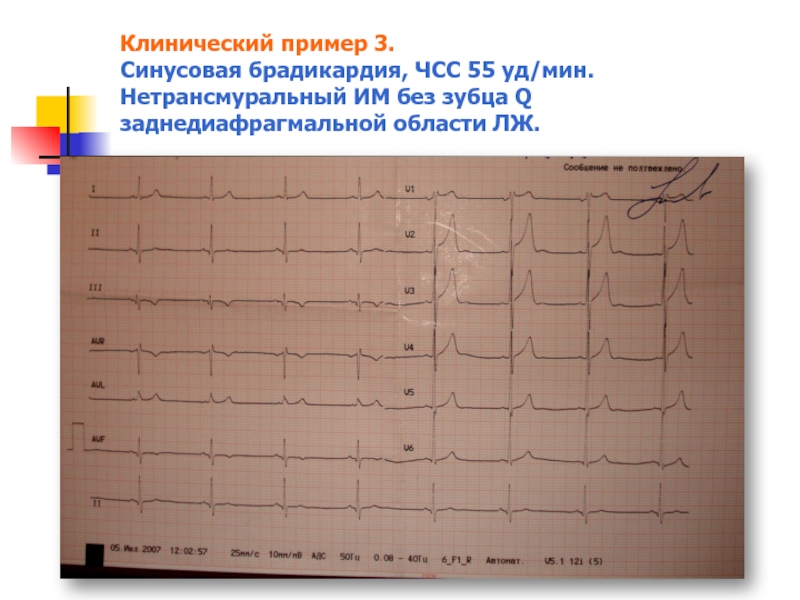

Слайд 41Клинический пример 3. Синусовая брадикардия, ЧСС 55 уд/мин. Нетрансмуральный ИМ без
зубца Q заднедиафрагмальной области ЛЖ.

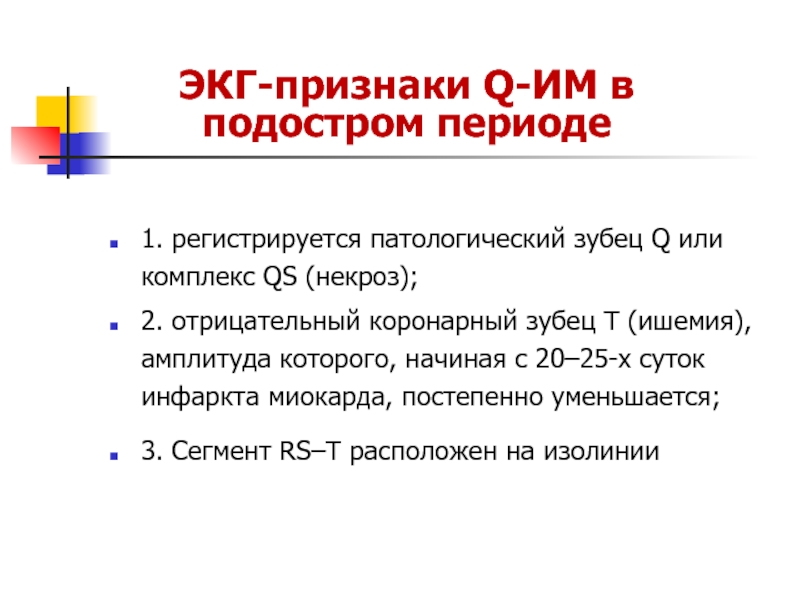

Слайд 42ЭКГ-признаки Q-ИМ в подостром периоде
1. регистрируется патологический зубец Q или
комплекс QS (некроз);
2. отрицательный коронарный зубец Т (ишемия), амплитуда которого,
начиная с 20–25-х суток инфаркта миокарда, постепенно уменьшается; 3. Сегмент RS–T расположен на изолинии

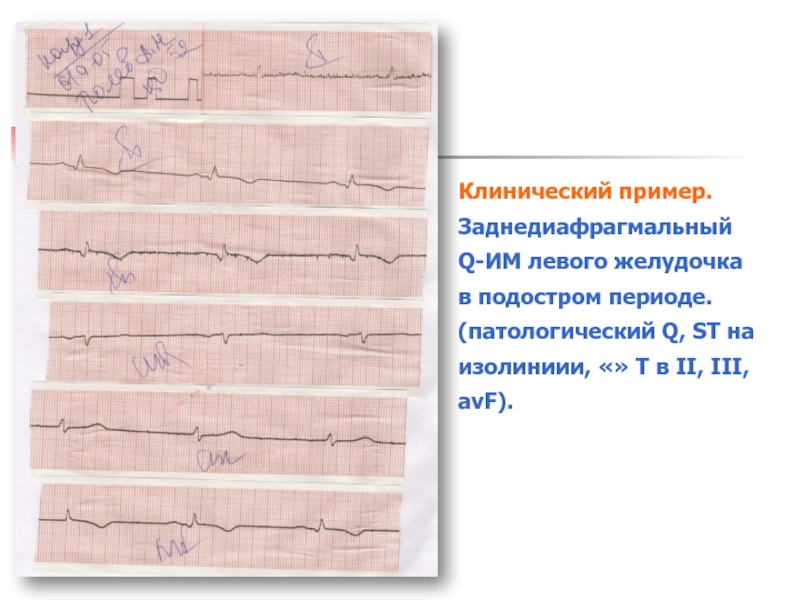

Слайд 43Клинический пример. Заднедиафрагмальный Q-ИМ левого желудочка в подостром периоде. (патологический Q,
ST на изолиниии, «» Т в II, III, avF).

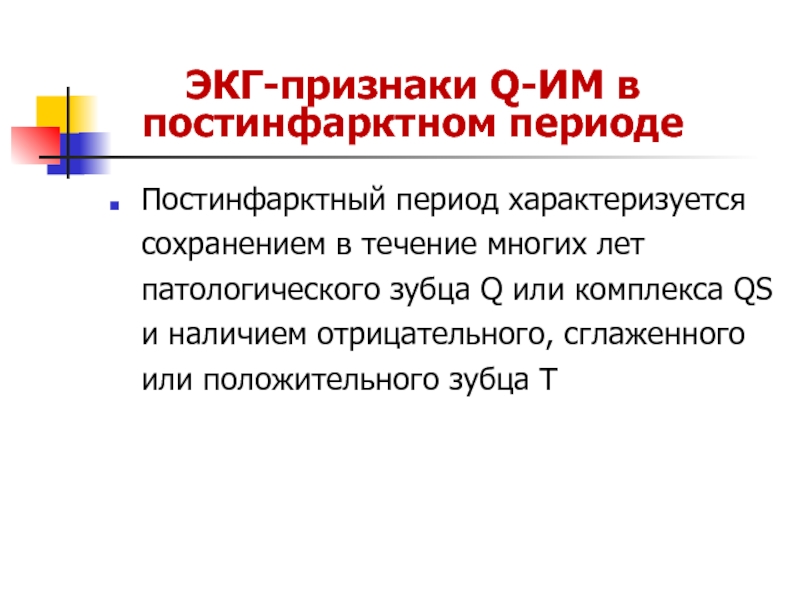

Слайд 44ЭКГ-признаки Q-ИМ в постинфарктном периоде
Постинфарктный период характеризуется сохранением в течение
многих лет патологического зубца Q или комплекса QS и наличием
отрицательного, сглаженного или положительного зубца Т
