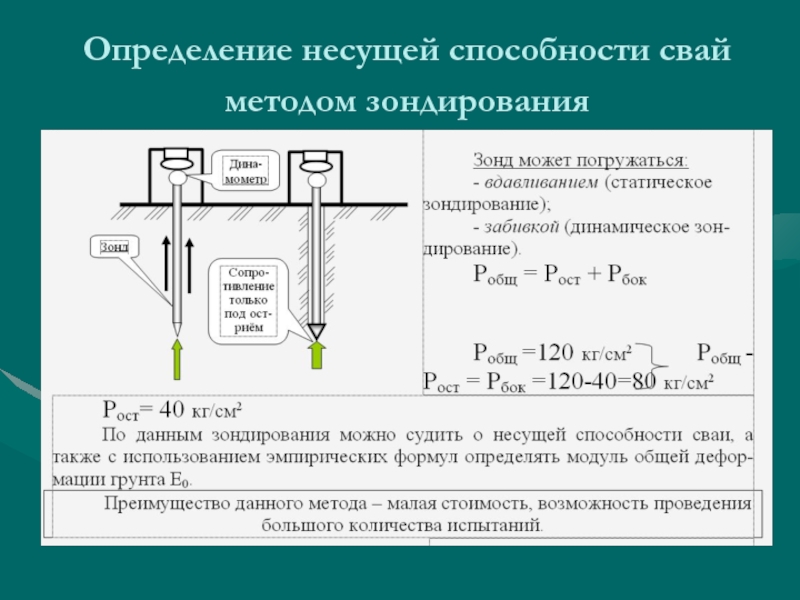

- 7. Определение несущей способности свай методом зондирования
- 8. Скачать презентанцию
Методы определения несущей способности свайАналитические По материалу сваиПо грунтуПолевыеДинамическиеИспытание эталонной сваейИспытание статическим зондированием
Слайды и текст этой презентации
Слайд 1Казахская головная архитектурно-строительная академия
Факультет общего строительства
Дисциплина «Геотехника II»
Лекция
21

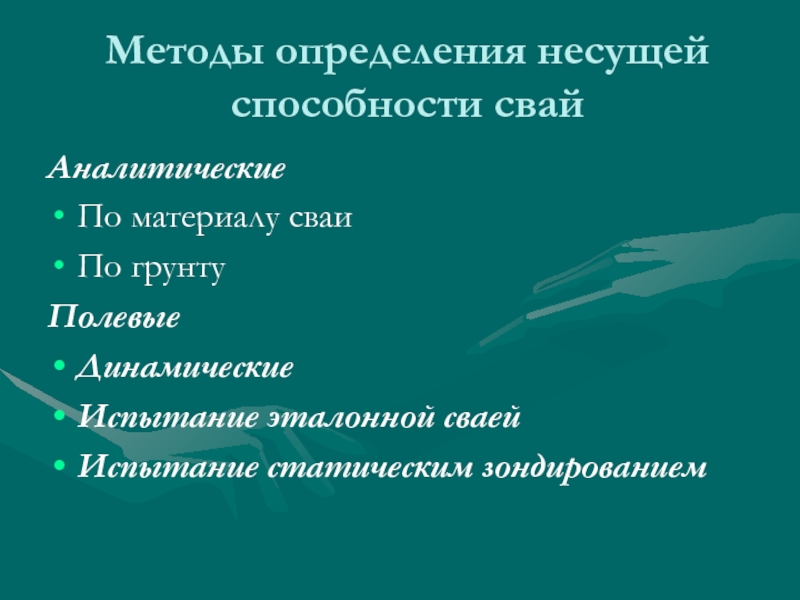

Слайд 2Методы определения несущей способности свай
Аналитические
По материалу сваи
По грунту
Полевые
Динамические
Испытание эталонной
сваей
Испытание статическим зондированием
Слайд 3Определение несущей способности свай по материалу
где с – коэффициент условия
работы сваи = 1;
- коэффициент продольного изгиба = 1;
< 1 для свайных фундаментов с высоким ростверком.
Прочность ствола сваи должна быть обеспечена на всех этапах выполнения работ:
на транспортно-складских операциях теряется до 10% свай
- складирования;
- транспортировки;
- забивки.
Аa(Raс)
Слайд 4Несущая способность сваи по грунту основания
1). Несущая способность свай –
стоек
Несущая способность висячих свай (свай трения).
Где R –
расчетное сопротивление грунта под острием сваи;А – площадь поперечного сечения сваи; с – коэффициент условия работы сваи; q – коэффициент надежности.
Слайд 5Испытание свай статической нагрузкой
Схема испытания
График зависимости осадки сваи от нагрузки
