Слайд 1КДиП-И
Лекция 2
ДЕРЕВЯННОЕ ЗОДЧЕСТВО НА РУСИ
ПЛАН ЛЕКЦИИ:
ТЕРМИНОЛОГИЯ ЛЕСА
ТЕРМИНОЛОГИЯ СРУБА
ОСНОВНЫЕ

ТИПЫ РУССКИХ ДОМОВ
УГЛОВЫЕ СОЕДИНЕНИЯ БРЕВЕН В СРУБЕ
ВЫДАЮЩИЕСЯ ПАМЯТНИКИ ДЕРЕВЯННОГО ЗОДЧЕСТВА
Лекция

2
№ 2/1

ЗАДАНИЕ НА САМОСТОЯТЕЛЬНУЮ ПОДГОТОВКУ:
Сырьевая база применения древесины в строительстве;
Анатомическое строение древесины;
Влага в древесине;
Химическая стойкость древесины;
Физические свойства древесины;
Механические свойства древесины.

КДиП-ИЛекция 2 ДЕРЕВЯННОЕ ЗОДЧЕСТВО НА РУСИПЛАН  ЛЕКЦИИ:ТЕРМИНОЛОГИЯ ЛЕСАТЕРМИНОЛОГИЯ СРУБАОСНОВНЫЕ ТИПЫ РУССКИХ ДОМОВУГЛОВЫЕ СОЕДИНЕНИЯ БРЕВЕН В СРУБЕВЫДАЮЩИЕСЯ

Слайд 2Густые еловые северные леса называют: в Восточной Сибири – тайгой,

в центральной Руси - тайболой, в Западной Сибири - урманом.

Опушка леса - это раменье.
Сосновый лес в болотистой низменности – мяндач, а на сухой возвышенности - бор. Сосна в бору - конда. Вызревают кондовые сосны долго - 350 лет и более.
Пойменные леса на берегах рек - уремы. Там, где болото выходит на твердую почву расположились березовни. А хвойные сухие чащобы среди болот, полные всякого зверья - колки.
Роща - это сухой лиственный лес близ жилья. Лес на невысокой длинной возвышенности - грива. Глухие, всегда темные, неприступные лиственные леса - дебри. А самое их ядро, где даже зверь не водится - калтусы.
Все это разнообразие и богатство мы сегодня называем одним словом лес.


Лекция 2
№ 2/2

1. ТЕРМИНОЛОГИЯ ЛЕСА

Густые еловые северные леса называют: в Восточной Сибири – тайгой, в центральной Руси - тайболой, в Западной

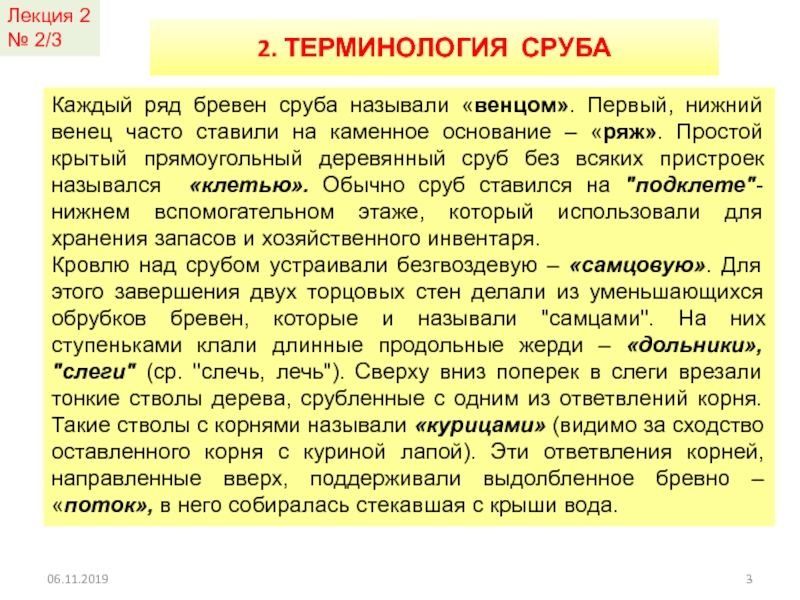

Слайд 3Каждый ряд бревен сруба называли «венцом». Первый, нижний венец часто

ставили на каменное основание – «ряж». Простой крытый прямоугольный деревянный

сруб без всяких пристроек назывался «клетью». Обычно сруб ставился на "подклете"- нижнем вспомогательном этаже, который использовали для хранения запасов и хозяйственного инвентаря.
Кровлю над срубом устраивали безгвоздевую – «самцовую». Для этого завершения двух торцовых стен делали из уменьшающихся обрубков бревен, которые и называли "самцами". На них ступеньками клали длинные продольные жерди – «дольники», "слеги" (ср. "слечь, лечь"). Сверху вниз поперек в слеги врезали тонкие стволы дерева, срубленные с одним из ответвлений корня. Такие стволы с корнями называли «курицами» (видимо за сходство оставленного корня с куриной лапой). Эти ответвления корней, направленные вверх, поддерживали выдолбленное бревно – «поток», в него собиралась стекавшая с крыши вода.

Лекция 2
№ 2/3

2. ТЕРМИНОЛОГИЯ СРУБА

Каждый ряд бревен сруба называли «венцом». Первый, нижний венец часто ставили на каменное основание – «ряж». Простой

Слайд 4Лекция 2
№ 2/4

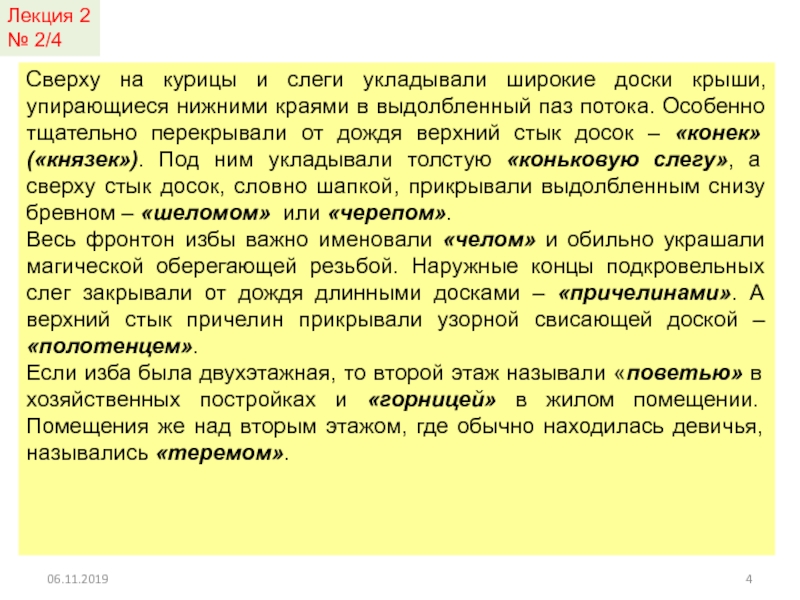

Сверху на курицы и слеги укладывали широкие доски

крыши, упирающиеся нижними краями в выдолбленный паз потока. Особенно тщательно

перекрывали от дождя верхний стык досок – «конек» («князек»). Под ним укладывали толстую «коньковую слегу», а сверху стык досок, словно шапкой, прикрывали выдолбленным снизу бревном – «шеломом» или «черепом».
Весь фронтон избы важно именовали «челом» и обильно украшали магической оберегающей резьбой. Наружные концы подкровельных слег закрывали от дождя длинными досками – «причелинами». А верхний стык причелин прикрывали узорной свисающей доской – «полотенцем».
Если изба была двухэтажная, то второй этаж называли «поветью» в хозяйственных постройках и «горницей» в жилом помещении. Помещения же над вторым этажом, где обычно находилась девичья, назывались «теремом».


Лекция 2№ 2/4Сверху на курицы и слеги укладывали широкие доски крыши, упирающиеся нижними краями в выдолбленный паз

Слайд 5Лекция 2
№ 2/5

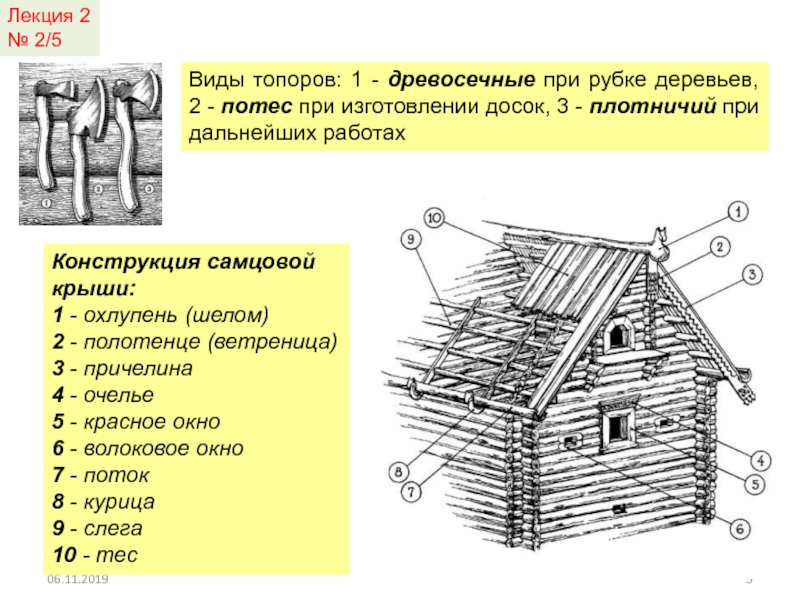

Виды топоров: 1 - древосечные при рубке деревьев,

2 - потес при изготовлении досок, 3 - плотничий при

дальнейших работах

Конструкция самцовой крыши: 1 - охлупень (шелом) 2 - полотенце (ветреница) 3 - причелина 4 - очелье 5 - красное окно 6 - волоковое окно 7 - поток 8 - курица 9 - слега 10 - тес

Лекция 2№ 2/5Виды топоров: 1 - древосечные при рубке деревьев, 2 - потес при изготовлении досок, 3

Слайд 6Лекция 2
№ 2/6
3. ОСНОВНЫЕ ТИПЫ РУССКИХ ДОМОВ
а — дом-брус четырехстенок

(дер. Паппила);
б — дом-глаголь (дер. Мино-зеро);
в—дом-кошель (дер. Кузнецы);
г — дом

с двойной связью (дер. Гужово)

1 — сени; 2 — теплая изба; 3 — крытый хоздвор; 4—«взвоз»

Лекция 2№ 2/63. ОСНОВНЫЕ ТИПЫ РУССКИХ ДОМОВа — дом-брус четырехстенок (дер. Паппила);б — дом-глаголь (дер. Мино-зеро);в—дом-кошель (дер.

Слайд 7Лекция 2
№2/7
4. УГЛОВЫЕ СОЕДИНЕНИЯ БРЕВЕН В СРУБЕ

Лекция 2№2/7 4. УГЛОВЫЕ СОЕДИНЕНИЯ БРЕВЕН В СРУБЕ

Слайд 8Лекция 2
№2/8

Лекция 2 №2/8

Слайд 9Лекция 2
№2/9
Соединения деталей рубленых стен: а — соединение внутренней

стены с наружной, б — врубка балок в венец наружной

стены, в — врубка балок в венец внутренней стены, г — деталь врубки бревна внутренней стены, д — угловое соединение в обло, е — угловое соединение без остатка, ж — угловое соединение в лапу без зуба; 1 — внутренняя стена, 2 — наружная стена, 3 — балка; 4 —пакля

Венцы для большей жесткости и устойчивости соединяют вставными шипами, которые ставят по длине стены на расстоянии 1,5...2 м, а по высоте — в шахматном порядке. В простенках шипы ставят в количестве не менее 2 шт. на расстоянии 15...20 см от края простенка. Гнезда под шипы делают глубиной на 3 см больше его длины. Размеры прямоугольного шипа составляют примерно 15x5x3 см, диаметр круглого 3 см.

Ввиду усушки древесины стены бревенчатых и брусчатых домов надо собирать с запасом на осадку примерно 3...5 % от проектной высоты здания.

Схема разметки и врубки чашки и паза: 1 - разметка чашки; 2 - разметка паза; 3 - паз; 4 - насечка

Лекция 2№2/9 Соединения деталей рубленых стен:  а — соединение внутренней стены с наружной,  б —

Слайд 10Лекция 2
№2/10
Типы кровель: а - шатёр; б - куб;

1- шатёр; 2- полица; 3- повал; 4- восьмерик на четверике
Для

кровель употреблялся тес (лемех), настилавшийся вперехлест

Лемеха а - городчатый; б - заострённый; в - закруглённый

Лекция 2№2/10 Типы кровель: а - шатёр; б - куб;  1- шатёр; 2- полица; 3- повал;

Слайд 11Лекция 2
№2/11
5. ВЫДАЮЩИЕСЯ ПАМЯТНИКИ ДЕРЕВЯННОГО ЗОДЧЕСТВА
Существует 5 их основых

видов храмов.
1) Клетский храм - прямоугольный сруб-клеть, покрытый двускатной кровлей,

на которой возвышается маковка с крестом - форма простейшая и самая древняя.
2) Шатровый храм. Шатровая церковь - одна из наиболее распространенных и самобытных форм древнерусского зодчества. В ней нашли отражение традиционные принципы возведения сторожевых оборонительных сооружений.
"Идея торжества и мощи воплощена в стремительном взлете шатра, чудного своей "высотою, и красотою, и светлостию".
Варианты шатрового храма:
шатровый восьмерик с прирубами ("восьмерик от земли"), создающий образ храма-башни;
восьмерик на крестообразном основании;
восьмерик на четверике, когда прямоугольное в плане здание выше переходит в восьмиугольный сруб-восьмерик, перекрытый шатром, - самый распространенный.
Иногда шатер венчает не восьмерик, а сруб, имеющий шесть, а иногда десять сторон.
Традиционное завершение шатра - луковичная главка с крестом, установленная на круглом барабане.
3) Многошатровый храм представляет собой сочетание срубов - восьмигранного и нескольких восьмериков на четверике.
4) Ярусный храм. Ярусный храм - нарастание уменьшающихся четвериков или восьмериков.
5) Многоглавый храм венчается комбинацией из множества глав.

Лекция 2№2/11 5. ВЫДАЮЩИЕСЯ ПАМЯТНИКИ ДЕРЕВЯННОГО ЗОДЧЕСТВАСуществует 5 их основых видов храмов.1) Клетский храм - прямоугольный сруб-клеть,

Слайд 12Пятиярусная пагода храма Хорю-дзи высотой 32,45 м, самое древнее деревянное

сооружение Японии (700 г.) - Храм процветающей дхармы) — буддийский

храм в городе Икаруга, префектура Нара, Япония с крыши вода.

Первый тип деревянного храма — клетский. Церковь прав. Лазаря (конец XIV в.) По размерам церкви эти были невелики(8,8 м на 3,6 м), рубились из одного, двух, чаще из трех срубов (алтарь, храм и притвор), соединенных вместе и увенчанных чаще одной главой; перекрывались кровлей на два ската. Верхние венцы церковной клети имеют небольшой повал мягкой, плавной формы, а в центре кровли устроен миниатюрный круглый барабан с луковичной главкой. Кровельный тес имеет в нижней части украшение в виде усеченных резных пик. Под тесовой кровлей широкие полотнища бересты, сшитые берестяным лыком.

С XVIII в. чаще стали устраивать крыши в форме «бочки». Единственным дошедшим до нас клетским храмом с покрытием «бочкой» является Благовещенская церковь (1719) в деревне Пустынька на реке Онеге, недалеко от Плесецка.

Лекция 2
№2/12

Пятиярусная пагода храма Хорю-дзи высотой 32,45 м, самое древнее деревянное сооружение Японии (700 г.) - Храм процветающей

Слайд 13Лекция 2
№2/13
Шатровые храмы имели то главное преимущество перед клетскими,

что были обыкновенно очень большими по объему и имели значительную

высоту. Термин «деревянный верх» заключает в себе устройство главного помещения в виде многогранной башни[. Кровельное покрытие таких храмов устраивалось «кругло» (многогранником), а форма получила название — «шатер». Успенская церковь села Космозеро.
В XVII–XVIII вв. распространилась форма: четверик — восьмерик — шатер.

Исследователь древней церковной архитектуры М. Красовский разделял архитектуру 17-18 вв. на четыре группы: храмы «кубастые», храмы пятиглавые, многоверхие и многоярусные.

Ярким примером пятиглавого храма служит Церковь Преображения 1679 года в селе Ижма в Архангельской губернии. Это клетской храм, крытый высоким «колпаком», из которого вырастали пять глав.

Церковь Преображения (1714) в бывшем Кижском погосте, на одноименном острове Онежского озера является самым ярким из сохранившихся примером деревянного зодчества Руси. В плане имеет крест в восьмиугольнике, увенчаный двадцатью двумя главами (общая высота 35 м).

Лекция 2№2/13 Шатровые храмы имели то главное преимущество перед клетскими, что были обыкновенно очень большими по объему

Слайд 14Лекция 2
№2/14
Успенская церковь в Кондопоге
Петропавловская церковь по праву считается

жемчужиной озера Сандал. Она возведена в 1620 г. после губительного

шведского и польско-литовского нашествий - первенец прионежской школы шатровых церквей, венцом которых является Успенская церковь в Кондопоге.

Церковь Троицы Живоначальной в Томске постройки 1654 г. была шатровой. Длина собственно церкви (корабля) составляла 3,5 сажени (7,5 м), длина трапезной — 3 сажени (6,5 м), высота срубов до шатра — 13 сажен (27,9 м), высота шатра до шеи — 7 сажен (15,1 м). Под церковью был высокий, не менее 1,5 сажен (3,15), подклет, а на охватывающую здание с трех сторон паперть-галерею вели с земли лестницы. Высота церкви: без главки она составляет 20 сажен — около 43 м

Церковь Казанской Божьей матери в Илимске

Лекция 2№2/14 Успенская церковь в КондопогеПетропавловская церковь по праву считается жемчужиной озера Сандал. Она возведена в 1620
