Слайд 1
Классификация помещений по особенностям микроклимата
помещения, в которых люди
заняты умственным трудом, учебой. и т.д.
помещения, в которых люди
в положении лежа или сидя находятся в состоянии покоя и отдыха;
Слайд 2
Классификация помещений по особенностям микроклимата
помещения с массовым пребыванием
людей, в которых люди находятся преимущественно в положении стоя без
уличной одежды
помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя в уличной одежде;
помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя без уличной одежды;
Слайд 3
Классификация помещений по особенностям микроклимата
- помещения с временным пребыванием
людей (вестибюли, гардеробные, коридоры, лестницы, санузлы, курительные, кладовые)
- помещения, в
которых люди находятся в полураздетом виде (раздевалки, процедурные кабинеты, кабинеты врачей и т. п. );
- помещения для занятий подвижными видами спорта
Слайд 4
Классификация помещений по особенностям микроклимата
Оптимальные и допустимые нормы температуры,
относительной влажности и скорости движения воздуха в обслуживаемой зоне общественных
зданий приведены в таблице

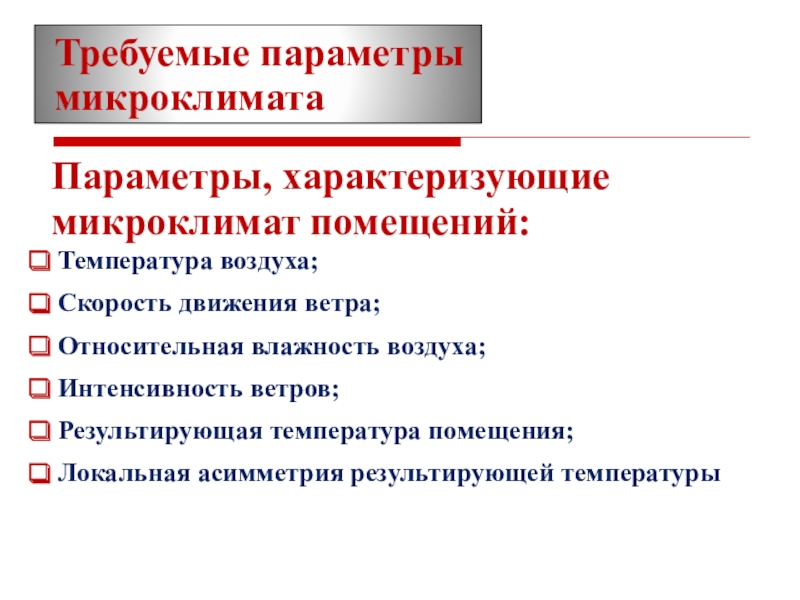

Слайд 5Параметры, характеризующие микроклимат помещений:
Температура воздуха;
Скорость движения ветра;
Относительная
влажность воздуха;
Интенсивность ветров;
Результирующая температура помещения;
Локальная асимметрия
результирующей температуры
Требуемые параметры
микроклимата
Слайд 6

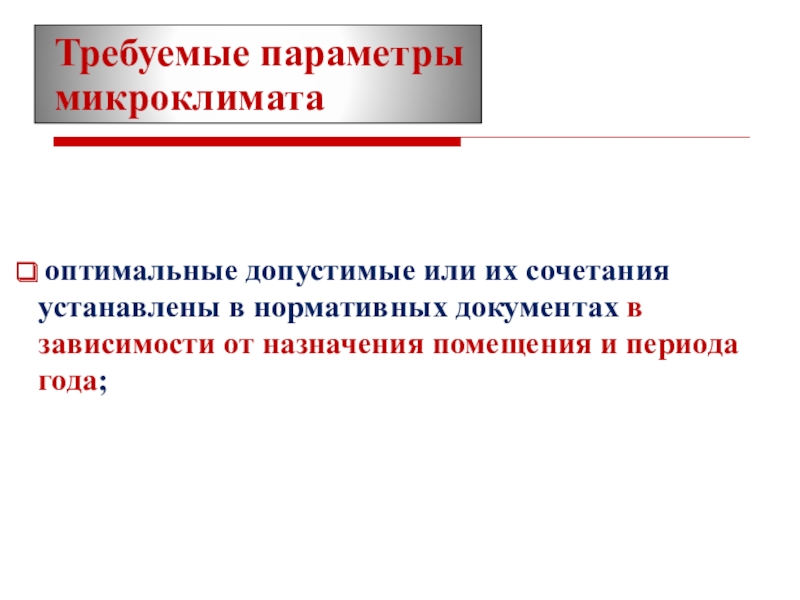

оптимальные допустимые или их сочетания устанавлены в нормативных документах
в зависимости от назначения помещения и периода года;
Требуемые параметры
микроклимата
Слайд 7

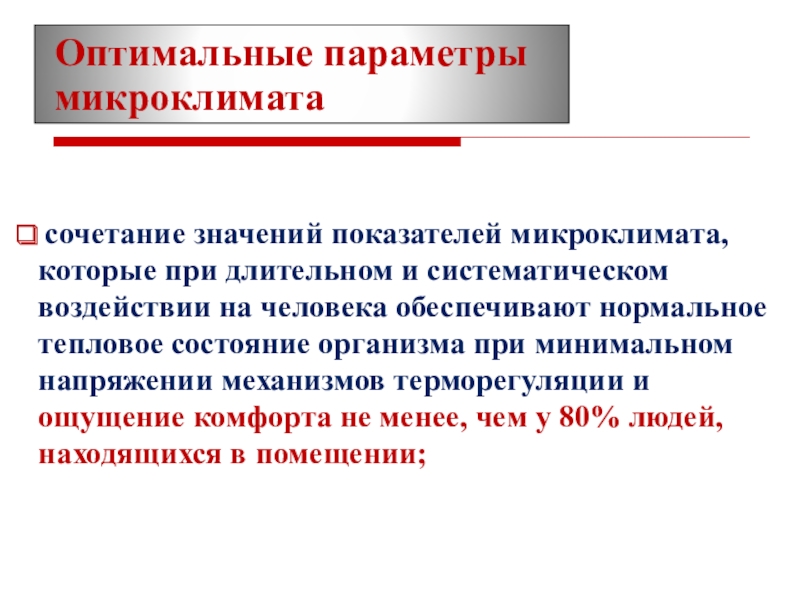

сочетание значений показателей микроклимата, которые при длительном и систематическом
воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном
напряжении механизмов терморегуляции и ощущение комфорта не менее, чем у 80% людей, находящихся в помещении;
Оптимальные параметры
микроклимата
Слайд 8

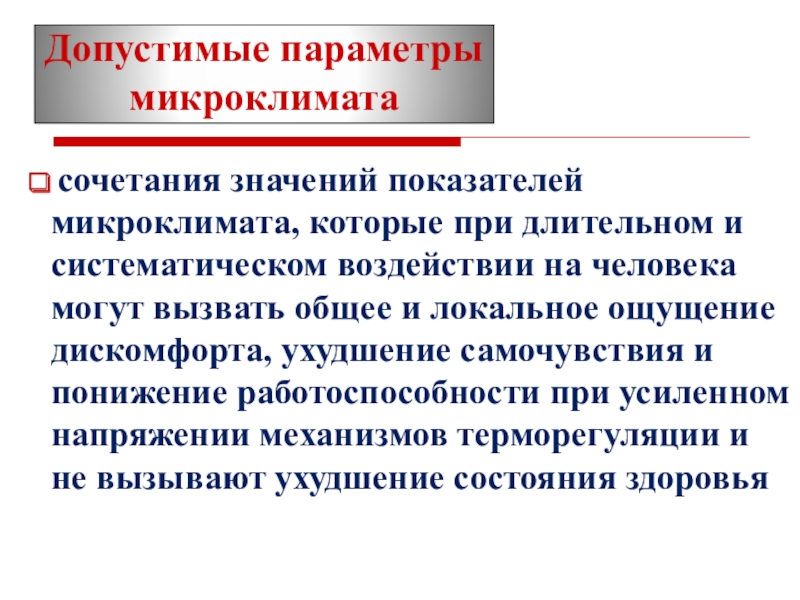

сочетания значений показателей микроклимата, которые при длительном и систематическом
воздействии на человека могут вызвать общее и локальное ощущение дискомфорта,
ухудшение самочувствия и понижение работоспособности при усиленном напряжении механизмов терморегуляции и не вызывают ухудшение состояния здоровья
Допустимые параметры микроклимата

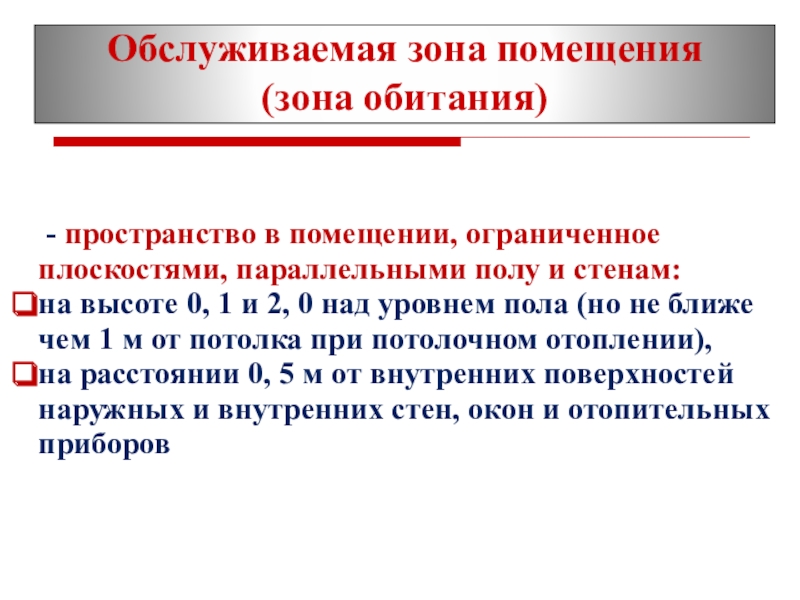

Слайд 9 - пространство в помещении, ограниченное плоскостями, параллельными полу и стенам:
на высоте 0, 1 и 2, 0 над уровнем пола
(но не ближе чем 1 м от потолка при потолочном отоплении),
на расстоянии 0, 5 м от внутренних поверхностей наружных и внутренних стен, окон и отопительных приборов
Обслуживаемая зона помещения
(зона обитания)

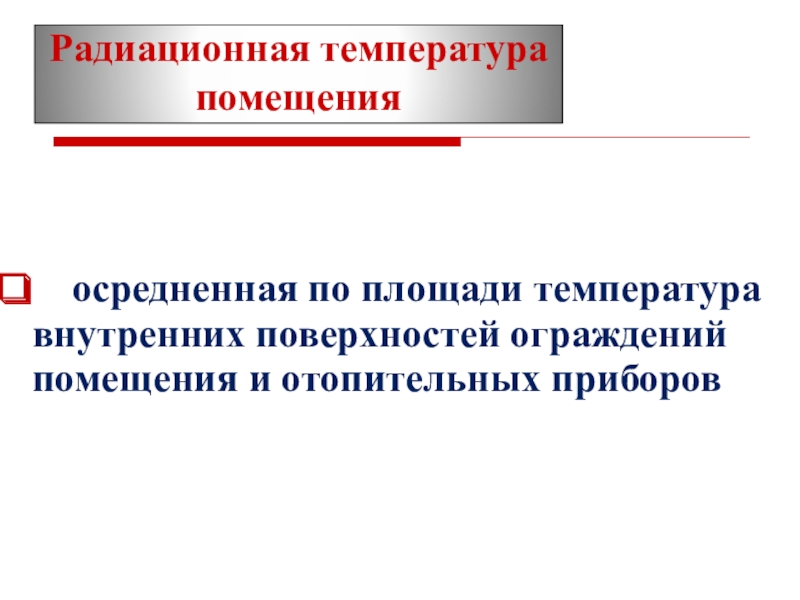

Слайд 10Радиационная температура помещения
осредненная по площади температура внутренних поверхностей
ограждений помещения и отопительных приборов

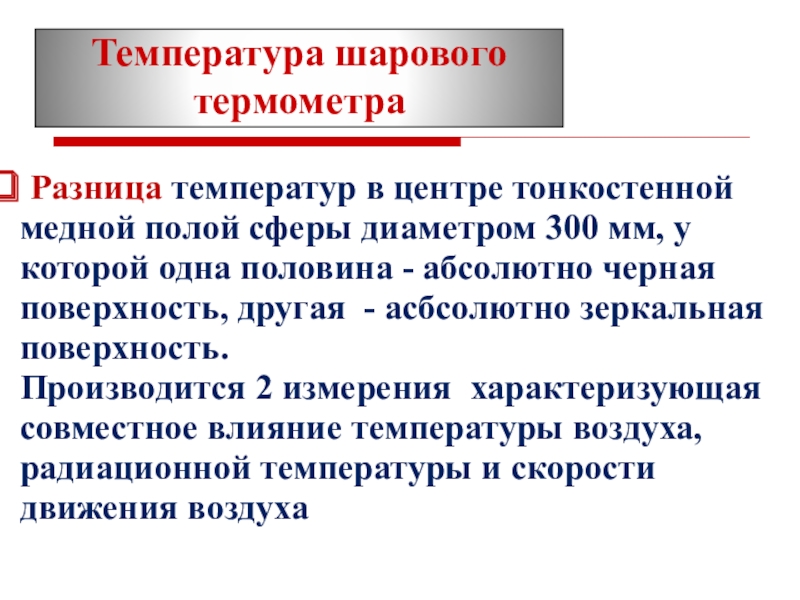

Слайд 11 Разница температур в центре тонкостенной медной полой сферы диаметром
300 мм, у которой одна половина - абсолютно черная поверхность,
другая - асбсолютно зеркальная поверхность.
Производится 2 измерения характеризующая совместное влияние температуры воздуха, радиационной температуры и скорости движения воздуха
Температура шарового термометра
Слайд 12 разность результирующих температур в точке помещения, определенных шаровым термометром
для двух противоположных направлений:
осредненная по объему обслуживаемой зоны скорость движения
воздуха

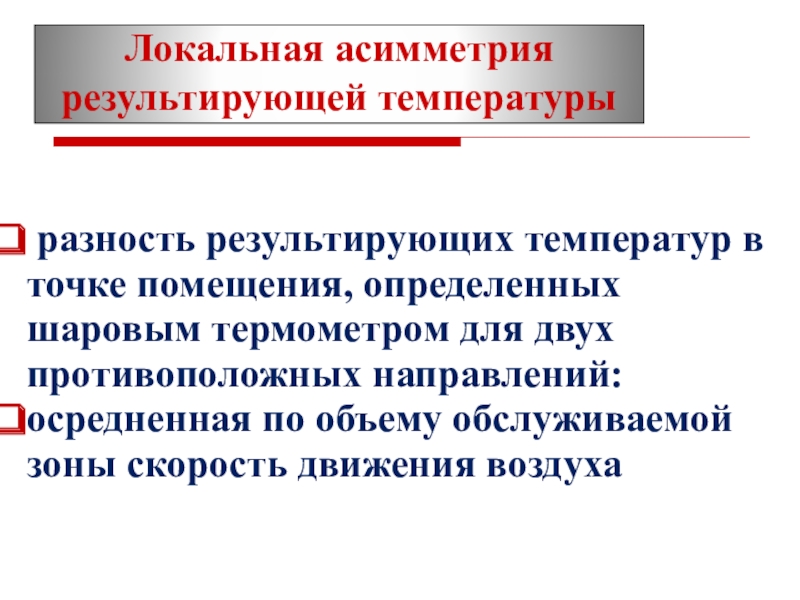

Локальная асимметрия результирующей температуры
Слайд 13

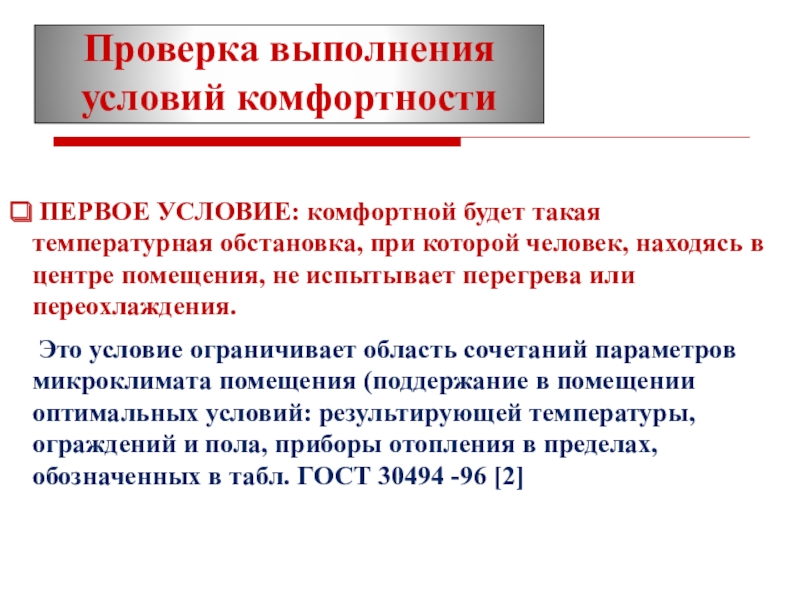

ПЕРВОЕ УСЛОВИЕ: комфортной будет такая температурная обстановка, при которой
человек, находясь в центре помещения, не испытывает перегрева или переохлаждения.
Это условие ограничивает область сочетаний параметров микроклимата помещения (поддержание в помещении оптимальных условий: результирующей температуры, ограждений и пола, приборы отопления в пределах, обозначенных в табл. ГОСТ 30494 -96 [2]
Проверка выполнения условий комфортности
Слайд 14

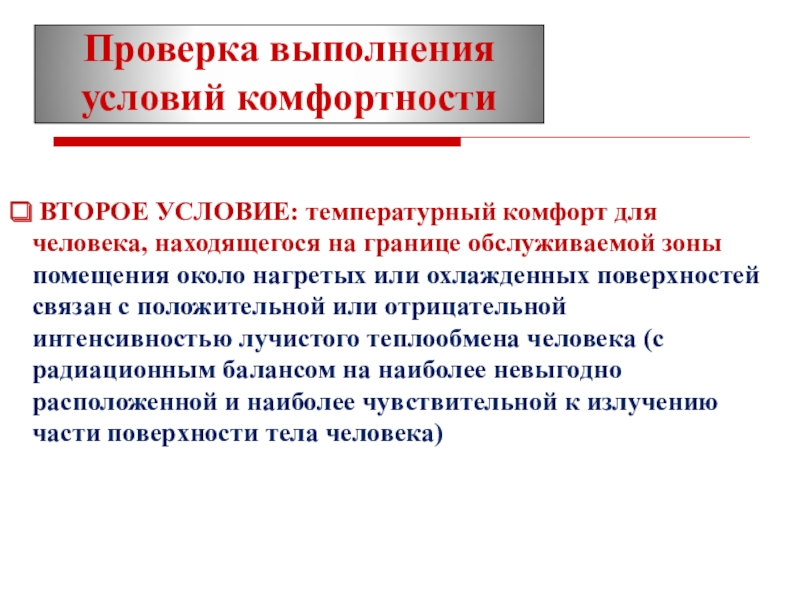

ВТОРОЕ УСЛОВИЕ: температурный комфорт для человека, находящегося на границе
обслуживаемой зоны помещения около нагретых или охлажденных поверхностей связан с
положительной или отрицательной интенсивностью лучистого теплообмена человека (с радиационным балансом на наиболее невыгодно расположенной и наиболее чувствительной к излучению части поверхности тела человека)
Проверка выполнения условий комфортности
Слайд 15

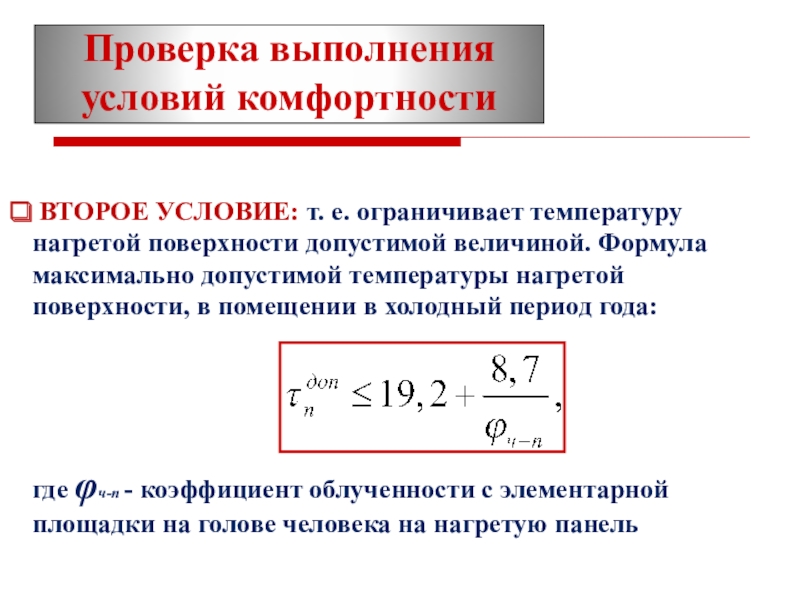

ВТОРОЕ УСЛОВИЕ: т. е. ограничивает температуру нагретой поверхности допустимой
величиной. Формула максимально допустимой температуры нагретой поверхности, в помещении в
холодный период года:
где φч-п - коэффициент облученности с элементарной площадки на голове человека на нагретую панель
Проверка выполнения условий комфортности
Слайд 16

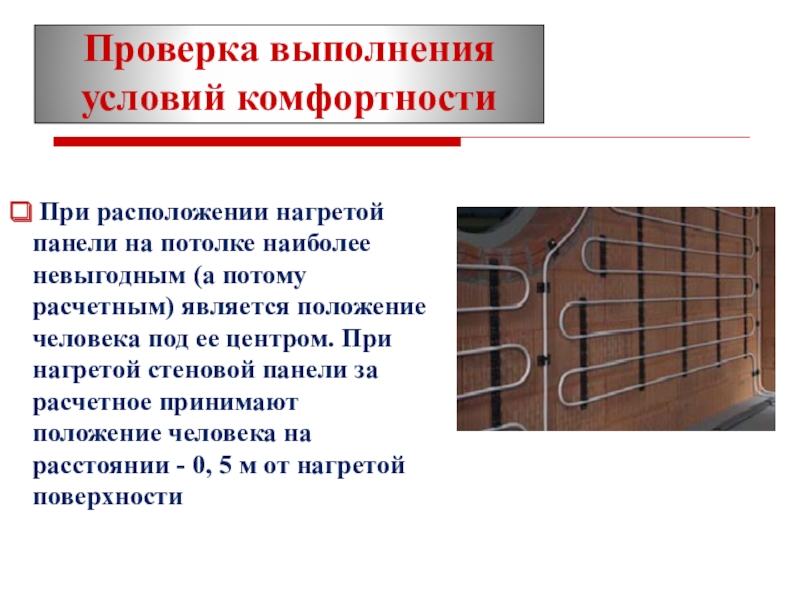

При расположении нагретой панели на потолке наиболее невыгодным (а
потому расчетным) является положение человека под ее центром. При нагретой
стеновой панели за расчетное принимают положение человека на расстоянии - 0, 5 м от нагретой поверхности
Проверка выполнения условий комфортности
Слайд 17

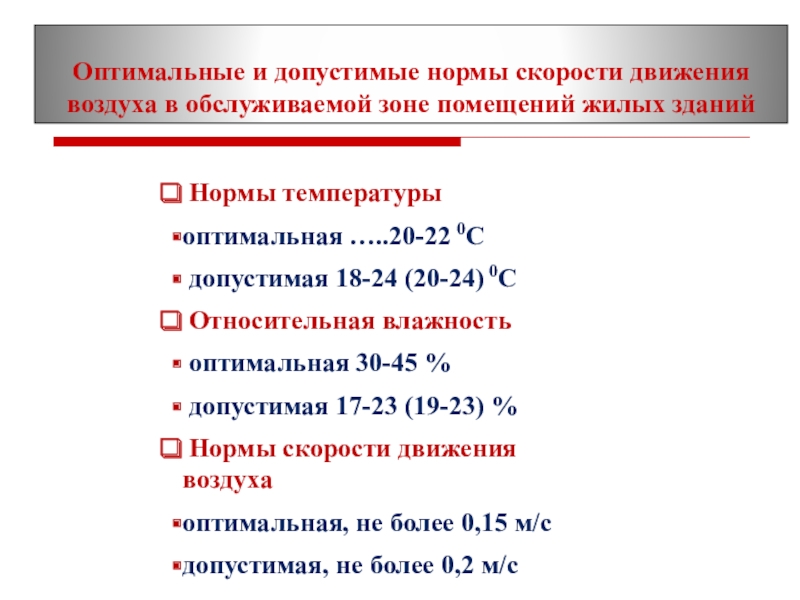

Нормы температуры
оптимальная …..20-22 0С
допустимая 18-24 (20-24) 0С
Относительная влажность
оптимальная 30-45 %
допустимая 17-23 (19-23) %
Нормы
скорости движения воздуха
оптимальная, не более 0,15 м/с
допустимая, не более 0,2 м/с
Оптимальные и допустимые нормы скорости движения воздуха в обслуживаемой зоне помещений жилых зданий
Слайд 18Структурная схема формирования микроклимата
Слайд 19Структурная схема формирования микроклимата

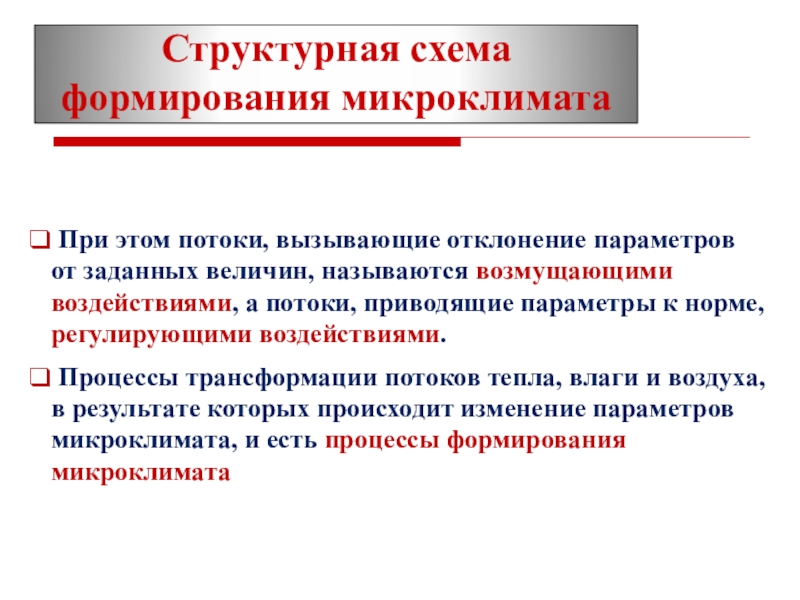

При этом потоки, вызывающие отклонение параметров
от заданных величин, называются возмущающими воздействиями, а потоки, приводящие параметры
к норме, регулирующими воздействиями.
Процессы трансформации потоков тепла, влаги и воздуха, в результате которых происходит изменение параметров микроклимата, и есть процессы формирования микроклимата

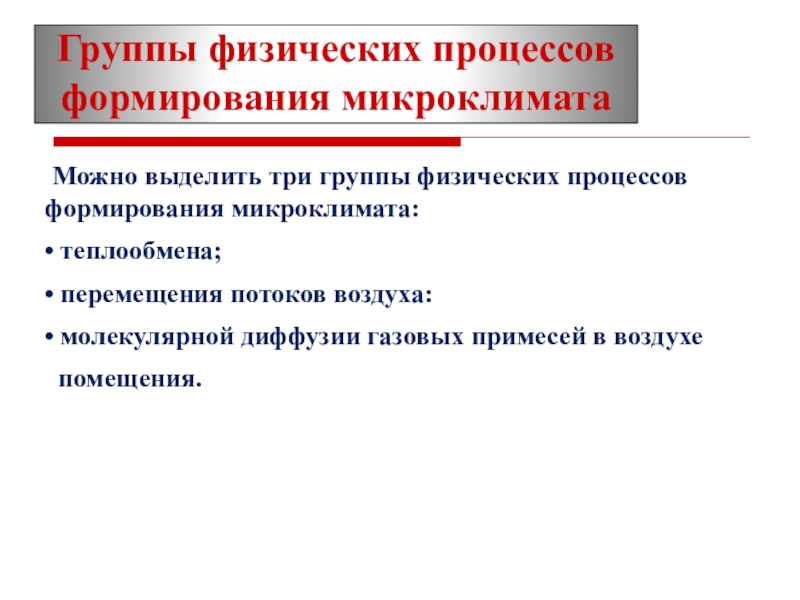

Слайд 21Группы физических процессов формирования микроклимата
Можно выделить три группы физических процессов
формирования микроклимата:
• теплообмена;
• перемещения потоков воздуха:
• молекулярной диффузии
газовых примесей в воздухе
помещения.
Слайд 22Группы физических процессов формирования микроклимата
Совокупность процессов формирования отдельных параметров или
групп параметров называют режимом
При рассмотрении задач обеспечения микроклимата рассматривают следующие
режимы помещения или здания : • тепловой (радиационный, лучистый и конвективный);
• влажностный (содержание водяного и др. паров);
• воздушный (взаимодействие температуры, влажности и движения воздуха);
Слайд 23Факторы формирования микроклимата

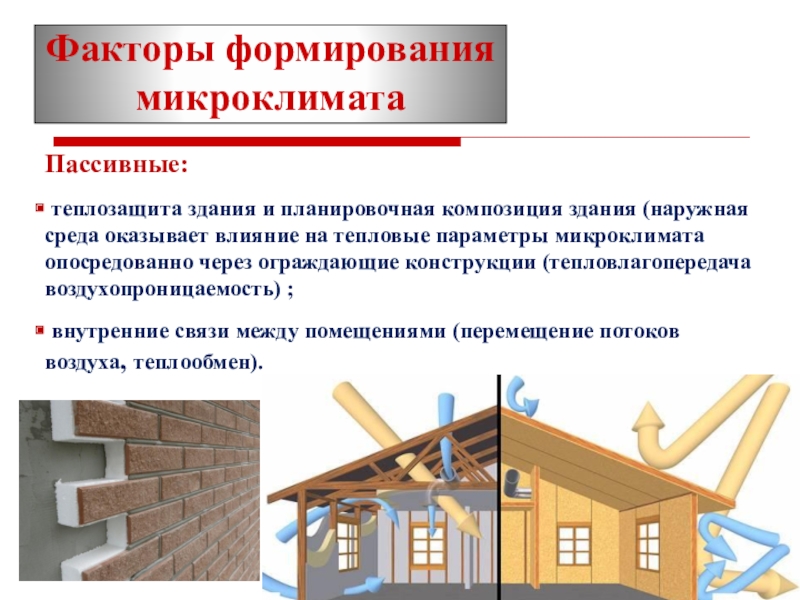

Пассивные:
теплозащита здания и планировочная композиция здания
(наружная среда оказывает влияние на тепловые параметры микроклимата опосредованно через
ограждающие конструкции (тепловлагопередача воздухопроницаемость) ;
внутренние связи между помещениями (перемещение потоков воздуха, теплообмен).
Слайд 24Факторы формирования микроклимата

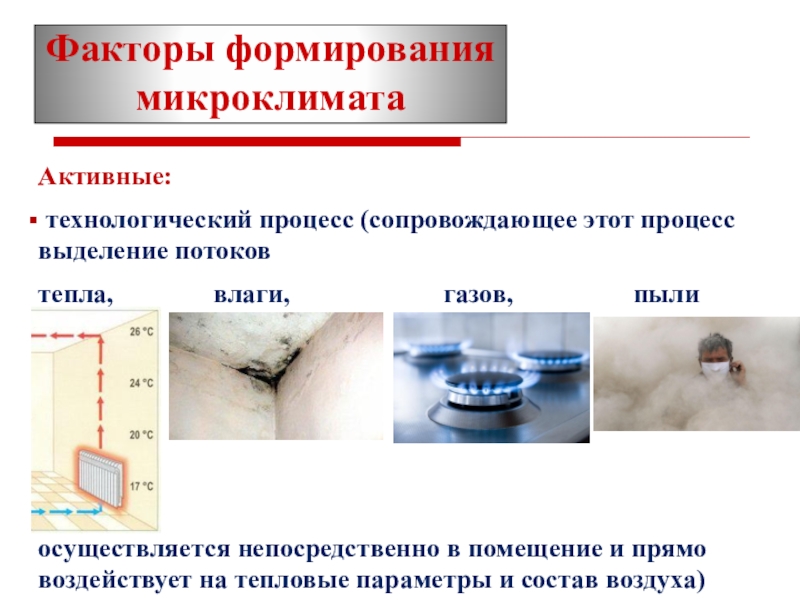

Активные:
технологический процесс (сопровождающее этот процесс выделение потоков
тепла,
влаги,
газов, пыли
осуществляется непосредственно в помещение и прямо воздействует на тепловые параметры и состав воздуха)
Слайд 25Комфортное состояние организма человека
- помещениях принимают среду, которая характеризуется тепловым
балансом или равенством между потерей тепла и количеством тепла, вырабатываемого
организмом человека в единицу времени
.

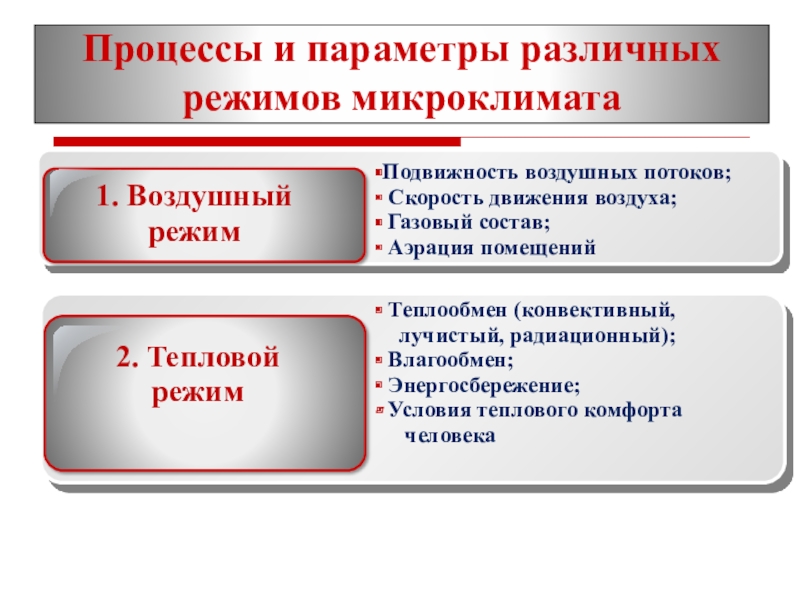

Слайд 26Процессы и параметры различных режимов микроклимата
Подвижность воздушных потоков;
Скорость движения
воздуха;
Газовый состав;
Аэрация помещений
Теплообмен (конвективный,
лучистый,
радиационный);
Влагообмен;
Энергосбережение;
Условия теплового комфорта
человека
Слайд 27Процессы и параметры различных режимов микроклимата
Распространение звука;
время реверберации;
Звукоизоляция;
Акустические качества зала;
Средства защиты от шума и вибраций
Теплообмен
(конвективный,
лучистый, радиационный);
Влагообмен;
Энергосбережение;
Условия теплового комфорта
человека
Слайд 28Процессы и параметры различных режимов микроклимата
Наружное освещение;
Инсоляция и
солнцезащита;
Нормирование светотехнических параметров;
Выбор источника света;
Расстановка приборов
Выводы –
архитектурно-планировочные схемы района, конструктивные и инженерно-технические требования к зданиям должны проектироваться и строиться с учетом климата местности
Слайд 29Алгоритмы исследований различных режимов

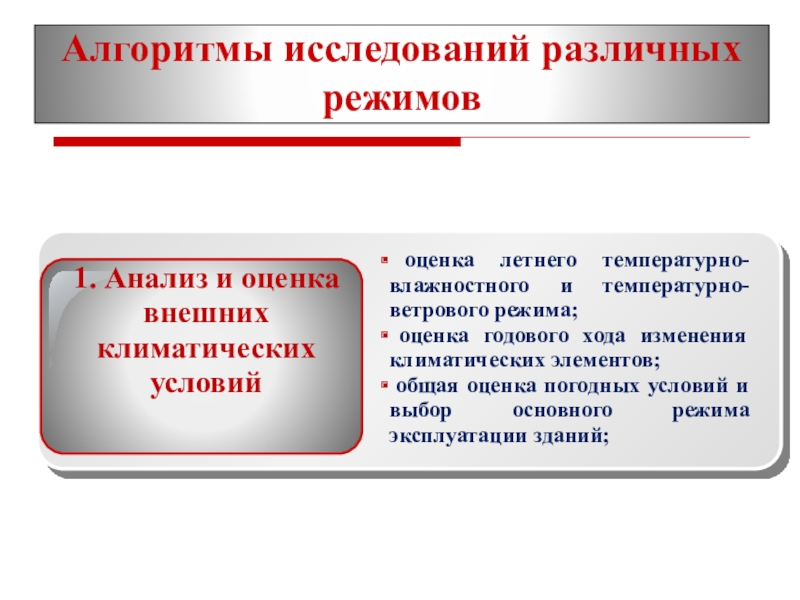

оценка летнего температурно-влажностного и температурно-ветрового режима;
оценка годового хода изменения климатических элементов;
общая оценка погодных условий
и выбор основного режима эксплуатации зданий;
Слайд 30Алгоритмы исследований различных режимов

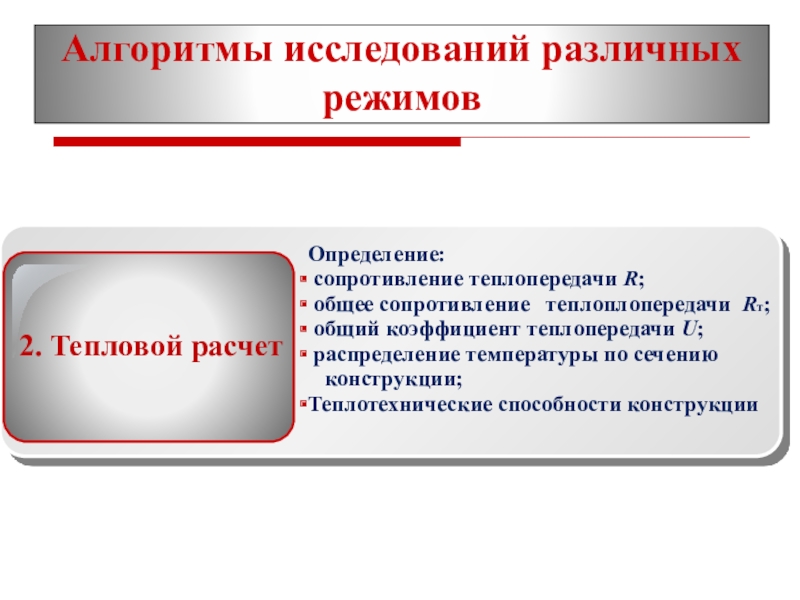

Определение:
сопротивление теплопередачи R;
общее сопротивление
теплоплопередачи Rт;
общий коэффициент теплопередачи U;
распределение температуры по сечению
конструкции;
Теплотехнические способности конструкции
Слайд 31Алгоритмы исследований различных режимов
распределение температуры по сечению
конструкции;
определение эквивалентной площади
воздушного слоя;
построение диаграммы
Глазера;
установление по диаграмме плоскости
конденсации;
расчет сопротивления плотности диффузии
водяного пара;
расчет массы влаги, конденсируемой внутри конструкции в период увлажнения и сравнение с массой периода высыхания;
определение мер по предотвращению накопления влаги внутри конструкции
Слайд 32Алгоритмы исследований различных режимов
лучевой эскиз звука в зале;
выбор
габаритов и формы помещения;
расчет времени реверберации звука в
помещении;
расчет процента артикуляции;
определение мероприятий по обеспечению
требуемого снижения шума;
расчет звукоизоляции ограждающих
конструкций;
анализ акустического комфорта
Слайд 33Гигиенические нормы для зданий

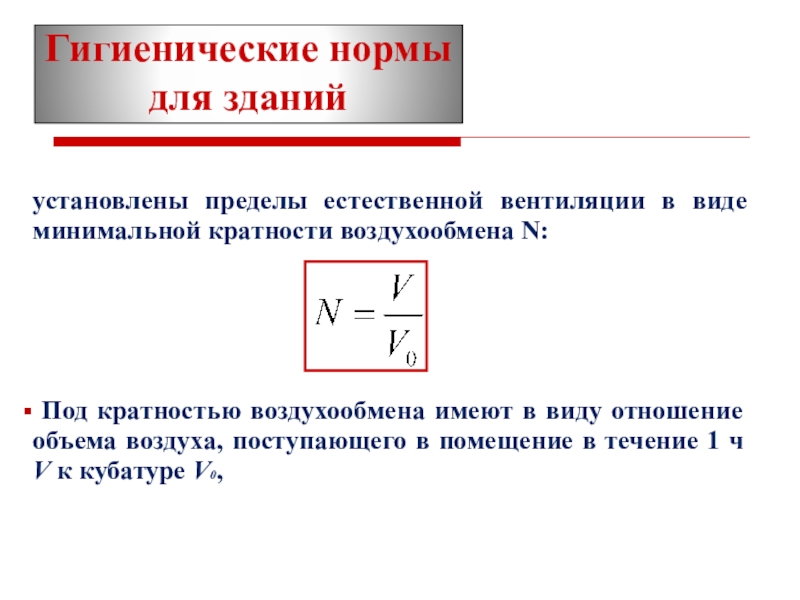

установлены пределы естественной вентиляции в виде минимальной
кратности воздухообмена N:
Под кратностью воздухообмена имеют в виду
отношение объема воздуха, поступающего в помещение в течение 1 ч V к кубатуре V0,
Слайд 34Гигиенические нормы для зданий

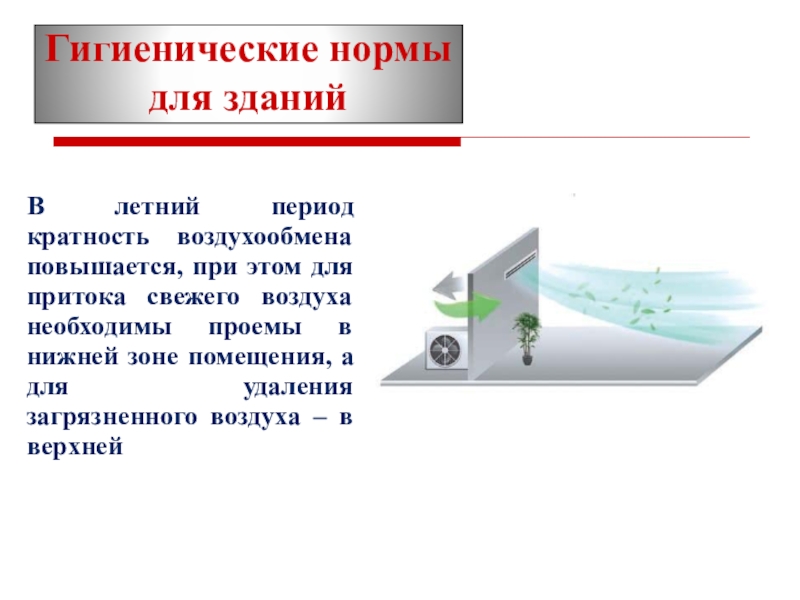

В летний период кратность воздухообмена повышается, при
этом для притока свежего воздуха необходимы проемы в нижней зоне
помещения, а для удаления загрязненного воздуха – в верхней
Слайд 35Гигиенические нормы для зданий

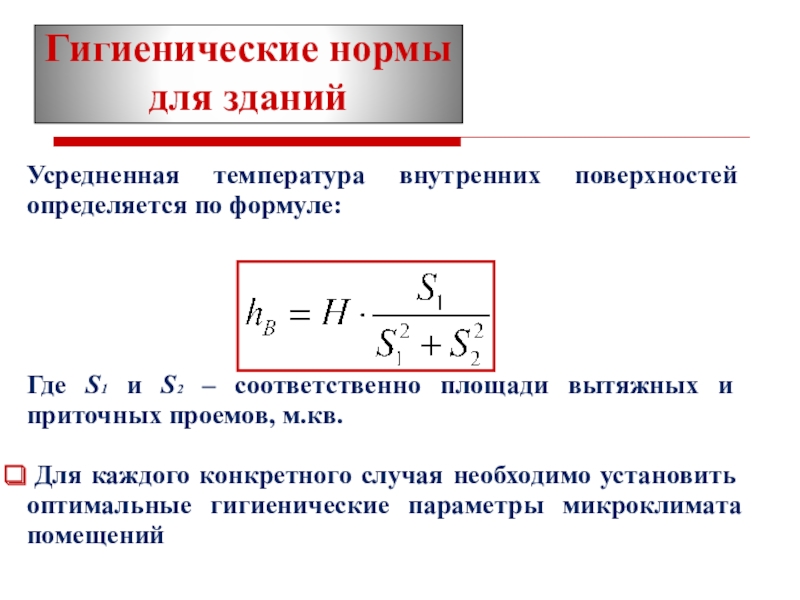

Усредненная температура внутренних поверхностей определяется по формуле:
Где S1 и S2 – соответственно площади вытяжных и приточных
проемов, м.кв.
Для каждого конкретного случая необходимо установить оптимальные гигиенические параметры микроклимата помещений
Слайд 36Гигиенические нормы для зданий

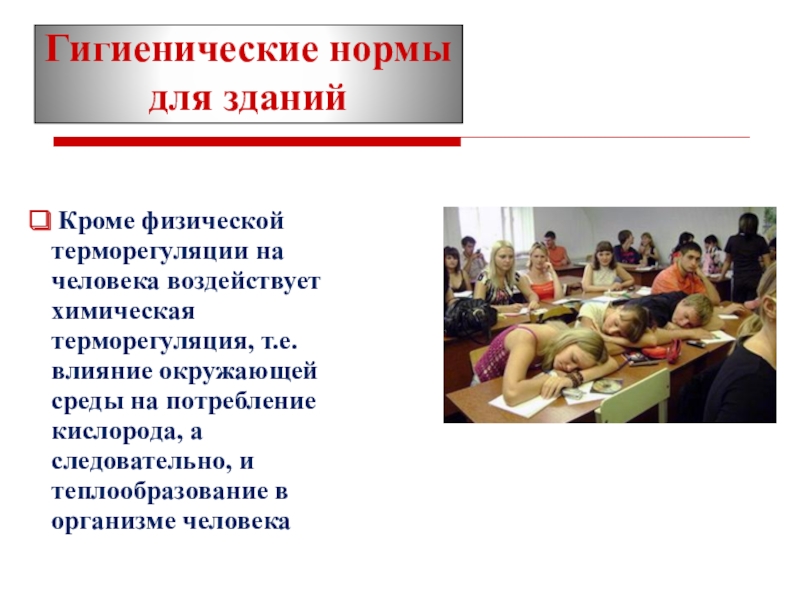

Кроме физической терморегуляции на человека воздействует
химическая терморегуляция, т.е. влияние окружающей среды на потребление кислорода, а
следовательно, и теплообразование в организме человека
