Слайд 1Компьютерные сети
Презентация 8-12

Компьютерные сетиПрезентация 8-12

Слайд 2Передача информации
Обмен информацией производится по каналам передачи информации.



Пропускная способность измеряется

в единицах: бит/с или байт/с
1 байт/с = 23 бит/с =

8 бит/с
1 Кбит/с = 210 бит/с = 1024 бит/с
1 Мбит/с = 210 Кбит/с = 1024 Кбит/с
1 Гбит/с = 210 Мбит/с = 1024 Мбит/с

Передача информацииОбмен информацией производится по каналам передачи информации.Пропускная способность измеряется в единицах:  бит/с или байт/с1 байт/с

Слайд 3Компьютерные сети
Компьютерная сеть – это система обмена данными между различными

компьютерами с помощью аппаратно-программных средств.

К аппаратным средствам сетей относятся:
сетевые

контролеры,
модемы,
концентраторы,
кабели.
К программным средствам сетей относятся:
сетевые операционные системы.
Компьютерные сетиКомпьютерная сеть – это система обмена данными между различными компьютерами с помощью аппаратно-программных средств.К аппаратным средствам

Слайд 4Назначение компьютерных сетей
У всех компьютерных сетей только одно назначение –

совместное использование ресурсов
Под ресурсами понимается:
техническое обеспечение (компьютеры, сетевое оборудование, линии

связи)
программное обеспечение (программы, работающие на компьютерах)
информационное обеспечение (данные в файлах, записях баз данных и т.д.)
Назначение компьютерных сетейУ всех компьютерных сетей только одно назначение – совместное использование ресурсовПод ресурсами понимается:техническое обеспечение (компьютеры,

Слайд 5Типы компьютерных сетей
Все компьютерные сети можно разделить условно на два

типа:
локальные вычислительные сети (ЛВС)
глобальные сети


Типы компьютерных сетейВсе компьютерные сети можно разделить условно на два типа:локальные вычислительные сети (ЛВС)глобальные сети

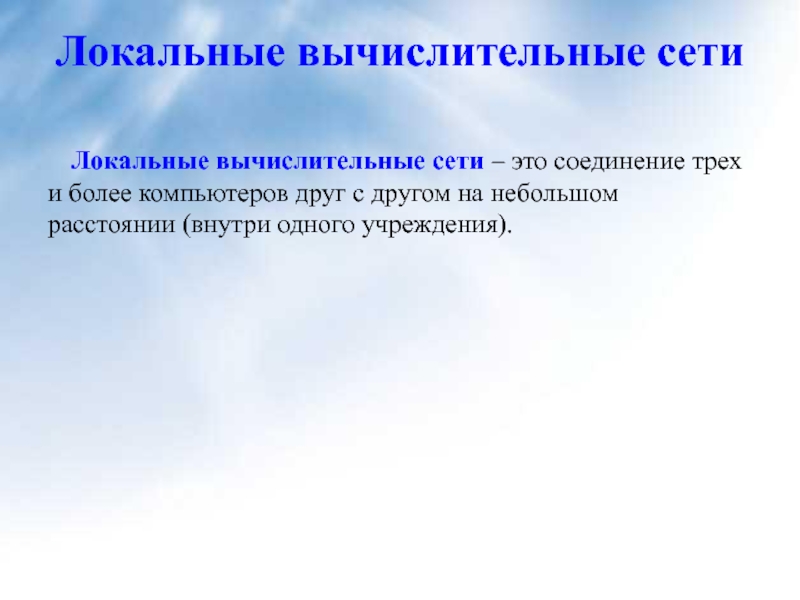

Слайд 6Локальные вычислительные сети
Локальные вычислительные сети – это соединение трех и

более компьютеров друг с другом на небольшом расстоянии (внутри одного

учреждения).

Локальные вычислительные сетиЛокальные вычислительные сети – это соединение трех и более компьютеров друг с другом на небольшом

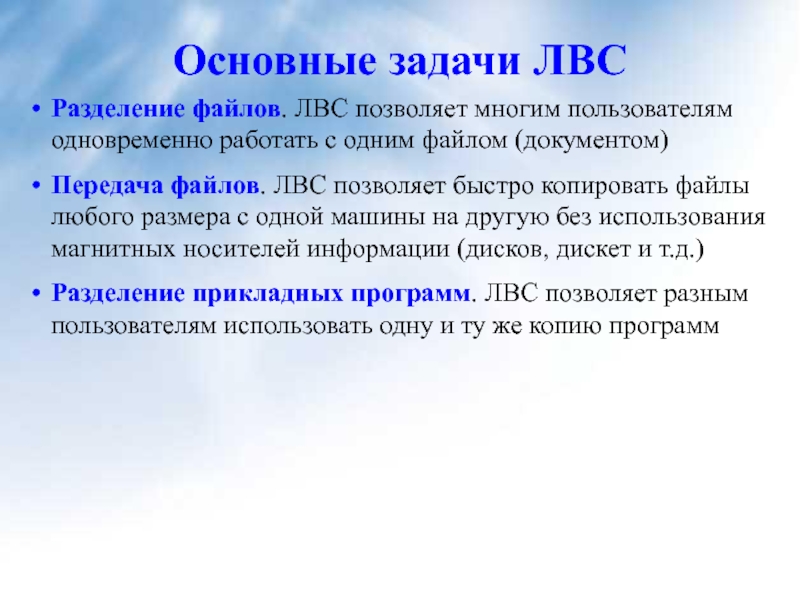

Слайд 7Основные задачи ЛВС
Разделение файлов. ЛВС позволяет многим пользователям одновременно работать

с одним файлом (документом)
Передача файлов. ЛВС позволяет быстро копировать файлы

любого размера с одной машины на другую без использования магнитных носителей информации (дисков, дискет и т.д.)
Разделение прикладных программ. ЛВС позволяет разным пользователям использовать одну и ту же копию программ
Основные задачи ЛВСРазделение файлов. ЛВС позволяет многим пользователям одновременно работать с одним файлом (документом)Передача файлов. ЛВС позволяет

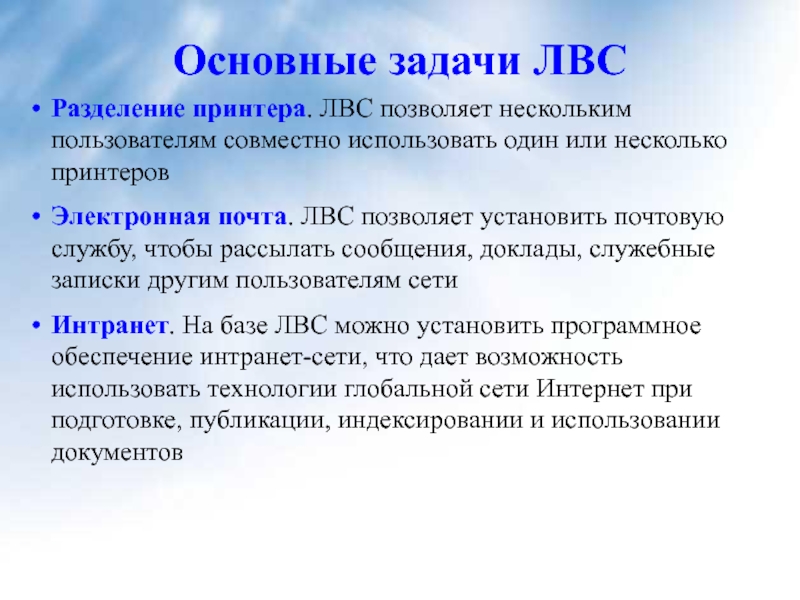

Слайд 8Основные задачи ЛВС
Разделение принтера. ЛВС позволяет нескольким пользователям совместно использовать

один или несколько принтеров
Электронная почта. ЛВС позволяет установить почтовую службу,

чтобы рассылать сообщения, доклады, служебные записки другим пользователям сети
Интранет. На базе ЛВС можно установить программное обеспечение интранет-сети, что дает возможность использовать технологии глобальной сети Интернет при подготовке, публикации, индексировании и использовании документов
Основные задачи ЛВСРазделение принтера. ЛВС позволяет нескольким пользователям совместно использовать один или несколько принтеровЭлектронная почта. ЛВС позволяет

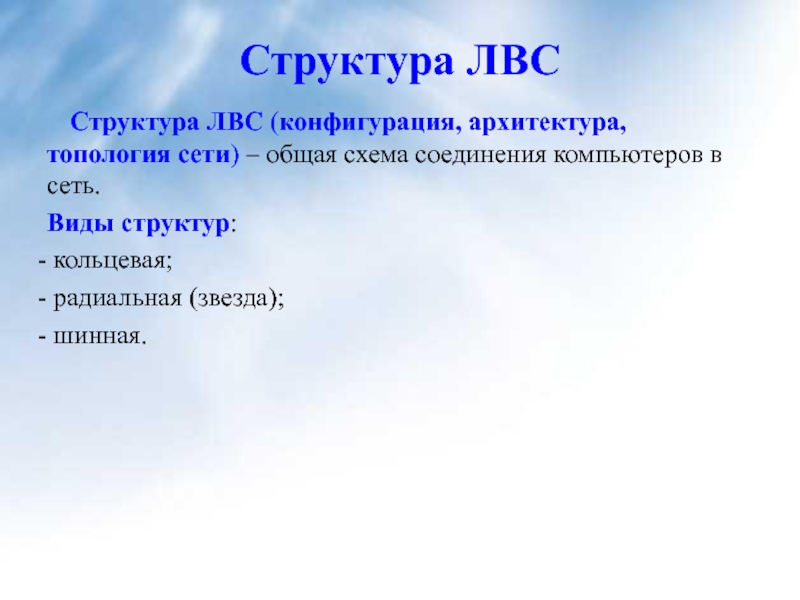

Слайд 9Структура ЛВС
Структура ЛВС (конфигурация, архитектура, топология сети) – общая схема

соединения компьютеров в сеть.
Виды структур:
кольцевая;
радиальная (звезда);
шинная.

Структура ЛВССтруктура ЛВС (конфигурация, архитектура, топология сети) – общая схема соединения компьютеров в сеть.Виды структур: кольцевая; радиальная

Слайд 10Кольцевая топология

Кольцевая топология

Слайд 11Шинная топология

Шинная топология

Слайд 12Радиальная топология

Радиальная топология

Слайд 13Виды локальных сетей
Локальные сети по способу взаимодействия компьютеров подразделяются на:


одноранговые;
сети с выделенным сервером.

Виды локальных сетейЛокальные сети по способу взаимодействия компьютеров подразделяются на: одноранговые; сети с выделенным сервером.

Слайд 14Одноранговая локальная сеть
В одноранговой локальной сети все компьютеры равноправны. Общие

устройства могут быть подключены к любому компьютеру в сети.

Одноранговая локальная сетьВ одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому компьютеру

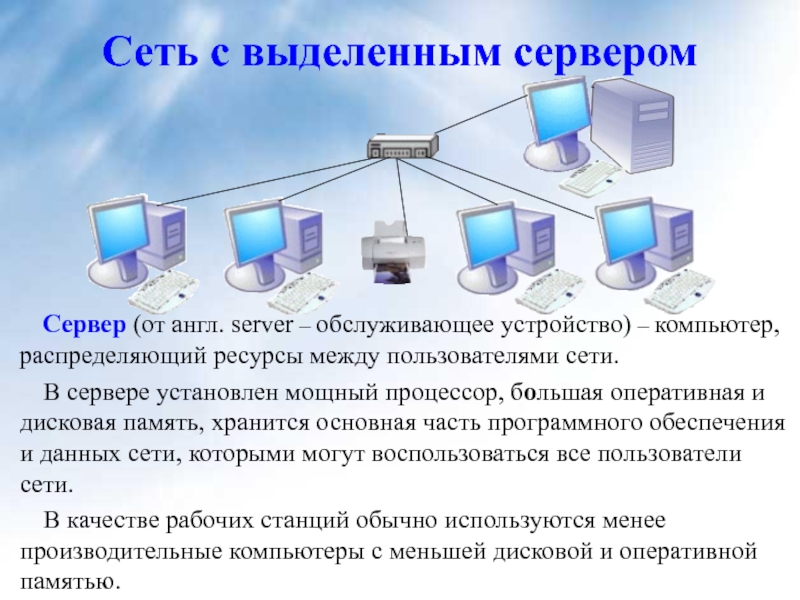

Слайд 15Сеть с выделенным сервером
Сервер (от англ. server – обслуживающее устройство)

– компьютер, распределяющий ресурсы между пользователями сети.
В сервере установлен мощный

процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.
В качестве рабочих станций обычно используются менее производительные компьютеры с меньшей дисковой и оперативной памятью.


Сеть с выделенным серверомСервер (от англ. server – обслуживающее устройство) – компьютер, распределяющий ресурсы между пользователями сети.В

Слайд 16Сетевое оборудование
Сетевая плата (сетевая карта, сетевой адаптер, Ethernet-адаптер) – периферийное

устройство, позволяющее компьютеру взаимодействовать с другими устройствами сети.

Сетевое оборудованиеСетевая плата (сетевая карта, сетевой адаптер, Ethernet-адаптер) – периферийное устройство, позволяющее компьютеру взаимодействовать с другими устройствами

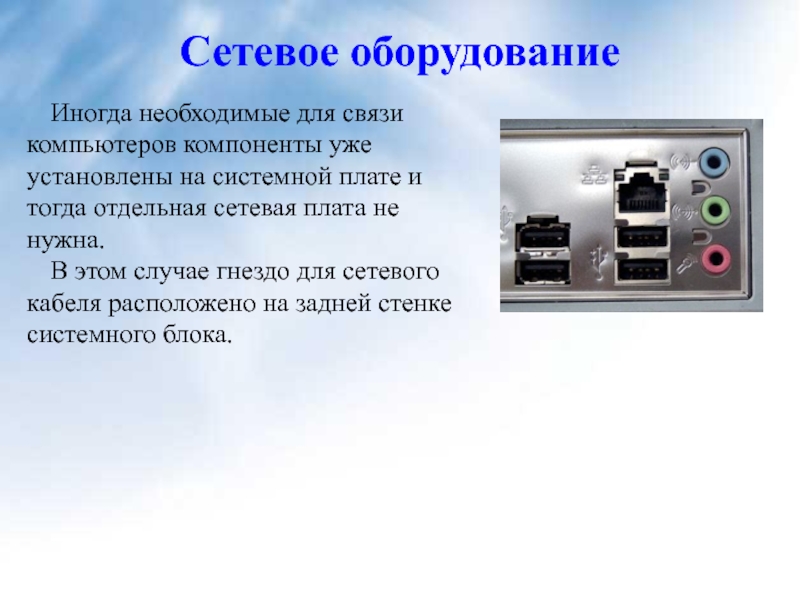

Слайд 17Иногда необходимые для связи компьютеров компоненты уже установлены на системной

плате и тогда отдельная сетевая плата не нужна.
В этом

случае гнездо для сетевого кабеля расположено на задней стенке системного блока.

Сетевое оборудование

Иногда необходимые для связи компьютеров компоненты уже установлены на системной плате и тогда отдельная сетевая плата не

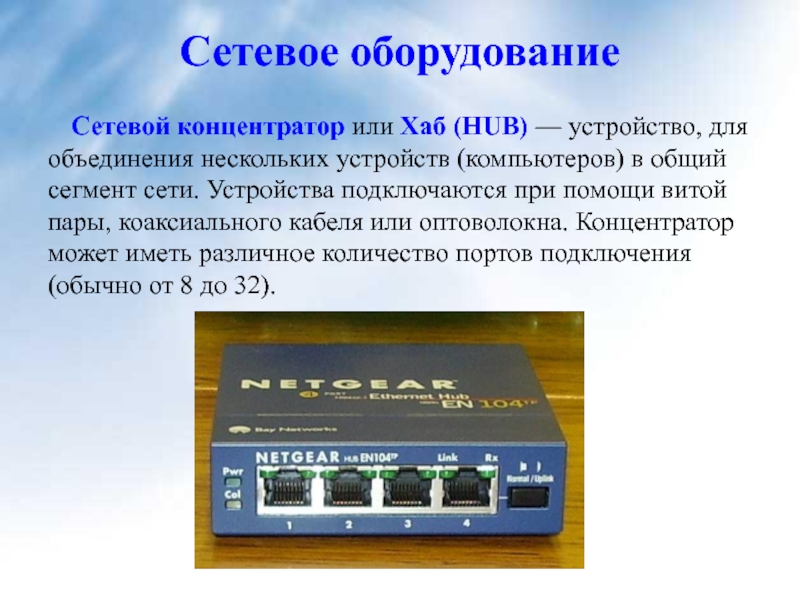

Слайд 18Сетевое оборудование
Сетевой концентратор или Хаб (HUB) — устройство, для объединения

нескольких устройств (компьютеров) в общий сегмент сети. Устройства подключаются при

помощи витой пары, коаксиального кабеля или оптоволокна. Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

Сетевое оборудованиеСетевой концентратор или Хаб (HUB) — устройство, для объединения нескольких устройств (компьютеров) в общий сегмент сети.

Слайд 19Сетевое оборудование
Сетевой коммутатор или Свитч (Switch) — устройство, предназначенное для

соединения нескольких узлов компьютерной сети в пределах одного сегмента сети.


В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передает данные только непосредственно получателю.
Сетевое оборудованиеСетевой коммутатор или Свитч (Switch) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах

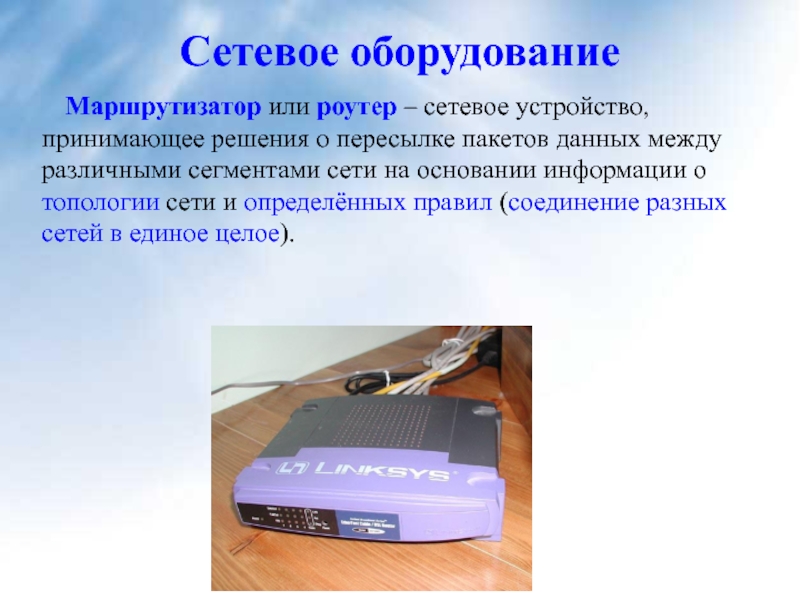

Слайд 20Сетевое оборудование
Маршрутизатор или роутер – сетевое устройство, принимающее решения о

пересылке пакетов данных между различными сегментами сети на основании информации

о топологии сети и определённых правил (соединение разных сетей в единое целое).
Сетевое оборудованиеМаршрутизатор или роутер – сетевое устройство, принимающее решения о пересылке пакетов данных между различными сегментами сети

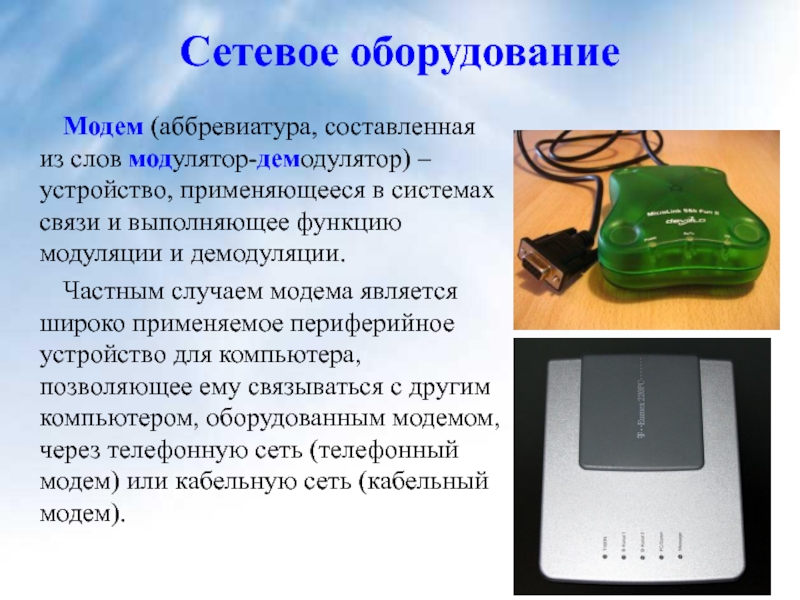

Слайд 21Сетевое оборудование
Модем (аббревиатура, составленная из слов модулятор-демодулятор) – устройство, применяющееся

в системах связи и выполняющее функцию модуляции и демодуляции.
Частным

случаем модема является широко применяемое периферийное устройство для компьютера, позволяющее ему связываться с другим компьютером, оборудованным модемом, через телефонную сеть (телефонный модем) или кабельную сеть (кабельный модем).
Сетевое оборудованиеМодем (аббревиатура, составленная из слов модулятор-демодулятор) – устройство, применяющееся в системах связи и выполняющее функцию модуляции

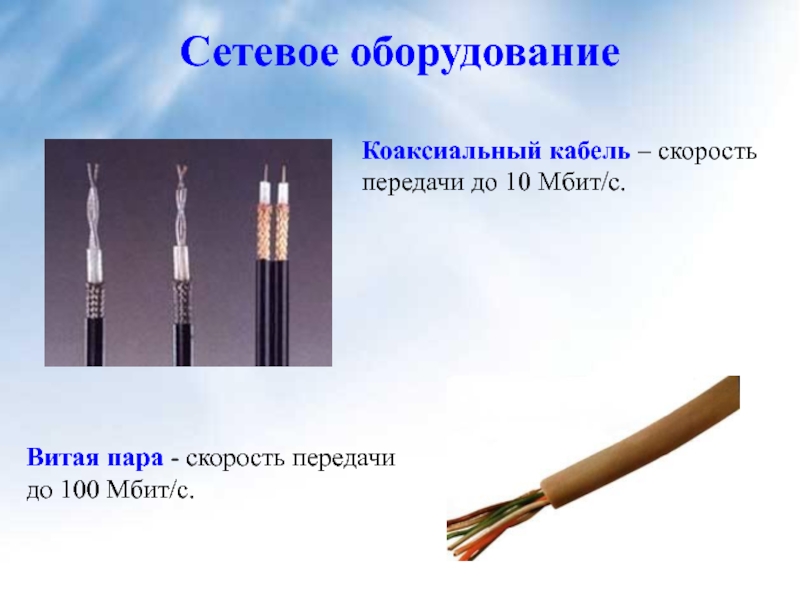

Слайд 22Сетевое оборудование
Коаксиальный кабель – скорость передачи до 10 Мбит/с.
Витая пара

- скорость передачи до 100 Мбит/с.

Сетевое оборудованиеКоаксиальный кабель – скорость передачи до 10 Мбит/с.Витая пара - скорость передачи до 100 Мбит/с.

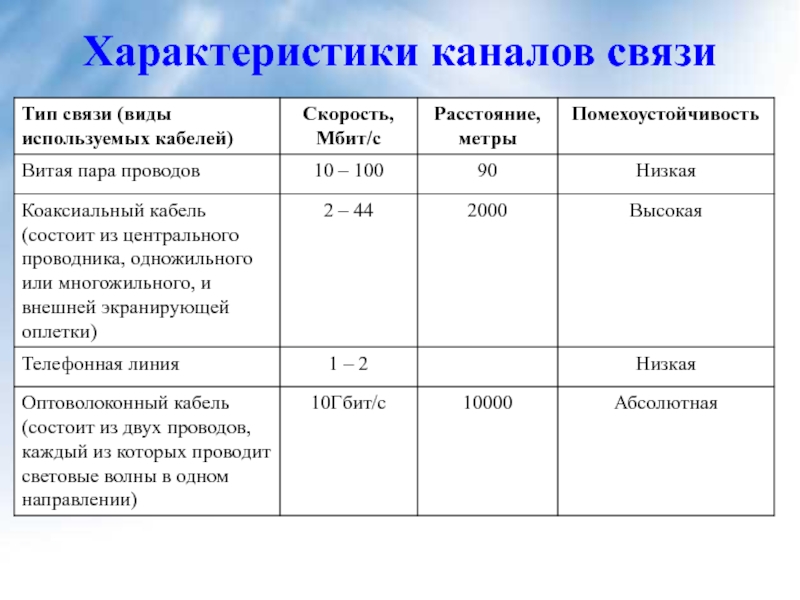

Слайд 23Характеристики каналов связи

Характеристики каналов связи

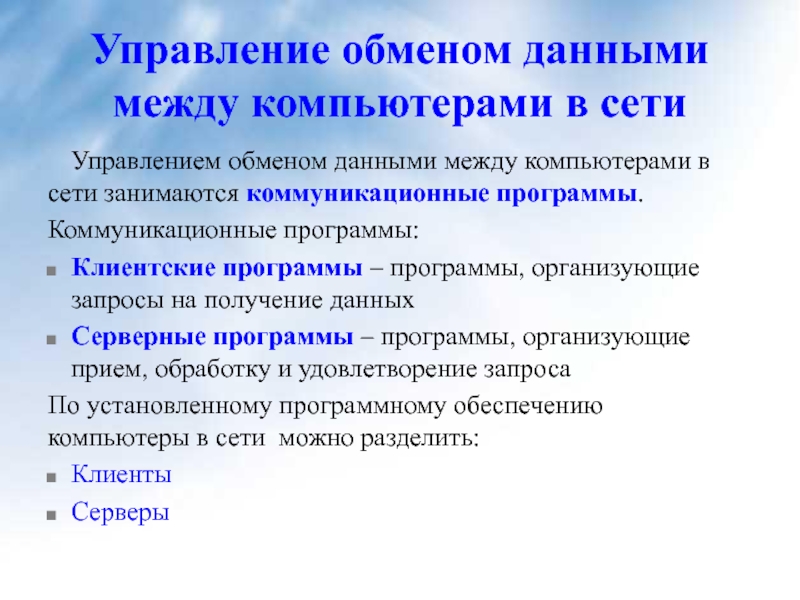

Слайд 24Управление обменом данными между компьютерами в сети
Управлением обменом данными между

компьютерами в сети занимаются коммуникационные программы.
Коммуникационные программы:
Клиентские программы –

программы, организующие запросы на получение данных
Серверные программы – программы, организующие прием, обработку и удовлетворение запроса
По установленному программному обеспечению компьютеры в сети можно разделить:
Клиенты
Серверы
Управление обменом данными между компьютерами в сетиУправлением обменом данными между компьютерами в сети занимаются коммуникационные программы. Коммуникационные

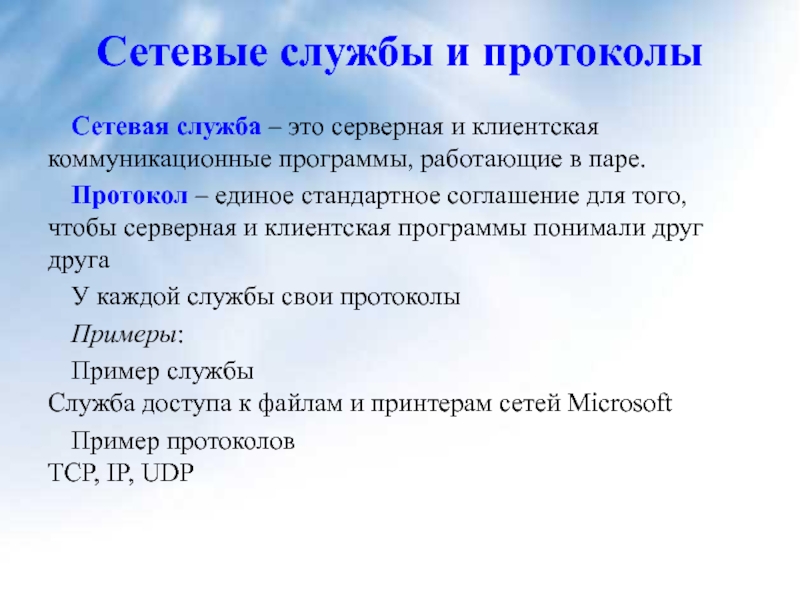

Слайд 25Сетевые службы и протоколы
Сетевая служба – это серверная и клиентская

коммуникационные программы, работающие в паре.
Протокол – единое стандартное соглашение для

того, чтобы серверная и клиентская программы понимали друг друга
У каждой службы свои протоколы
Примеры:
Пример службы Служба доступа к файлам и принтерам сетей Microsoft
Пример протоколов TCP, IP, UDP
Сетевые службы и протоколыСетевая служба – это серверная и клиентская коммуникационные программы, работающие в паре.Протокол – единое

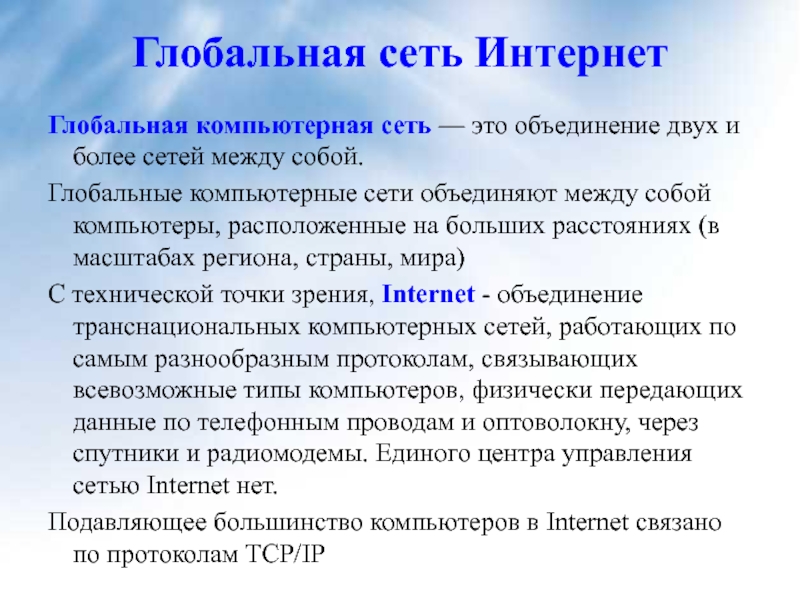

Слайд 26Глобальная сеть Интернет
Глобальная компьютерная сеть — это объединение двух и

более сетей между собой.
Глобальные компьютерные сети объединяют между собой

компьютеры, расположенные на больших расстояниях (в масштабах региона, страны, мира)
С технической точки зрения, Internet - объединение транснациональных компьютерных сетей, работающих по самым разнообразным протоколам, связывающих всевозможные типы компьютеров, физически передающих данные по телефонным проводам и оптоволокну, через спутники и радиомодемы. Единого центра управления сетью Internet нет.
Подавляющее большинство компьютеров в Internet связано по протоколам TCP/IP
Глобальная сеть ИнтернетГлобальная компьютерная сеть — это объединение двух и более сетей между собой. Глобальные компьютерные сети

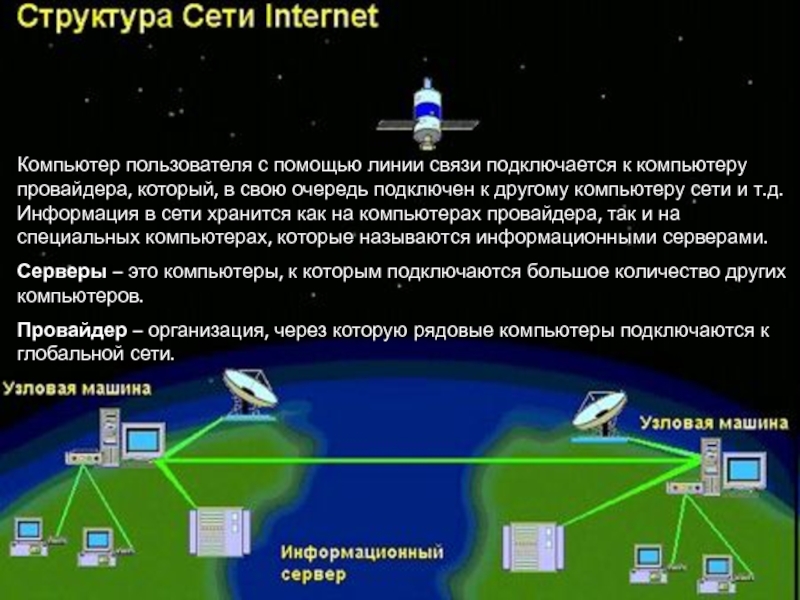

Слайд 27Компьютер пользователя с помощью линии связи подключается к компьютеру провайдера,

который, в свою очередь подключен к другому компьютеру сети и

т.д. Информация в сети хранится как на компьютерах провайдера, так и на специальных компьютерах, которые называются информационными серверами.
Серверы – это компьютеры, к которым подключаются большое количество других компьютеров.
Провайдер – организация, через которую рядовые компьютеры подключаются к глобальной сети.
Компьютер пользователя с помощью линии связи подключается к компьютеру провайдера, который, в свою очередь подключен к другому

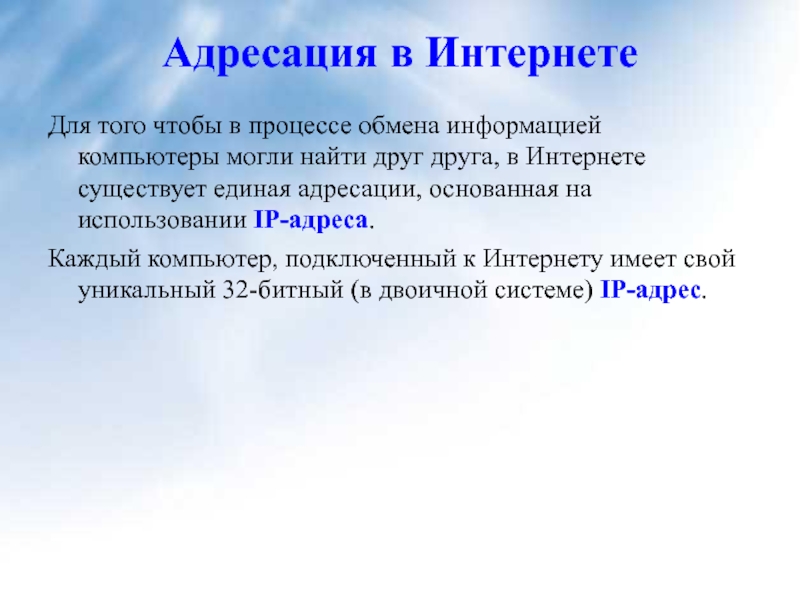

Слайд 28Адресация в Интернете
Для того чтобы в процессе обмена информацией компьютеры

могли найти друг друга, в Интернете существует единая адресации, основанная

на использовании IP-адреса.
Каждый компьютер, подключенный к Интернету имеет свой уникальный 32-битный (в двоичной системе) IP-адрес.

Адресация в ИнтернетеДля того чтобы в процессе обмена информацией компьютеры могли найти друг друга, в Интернете существует

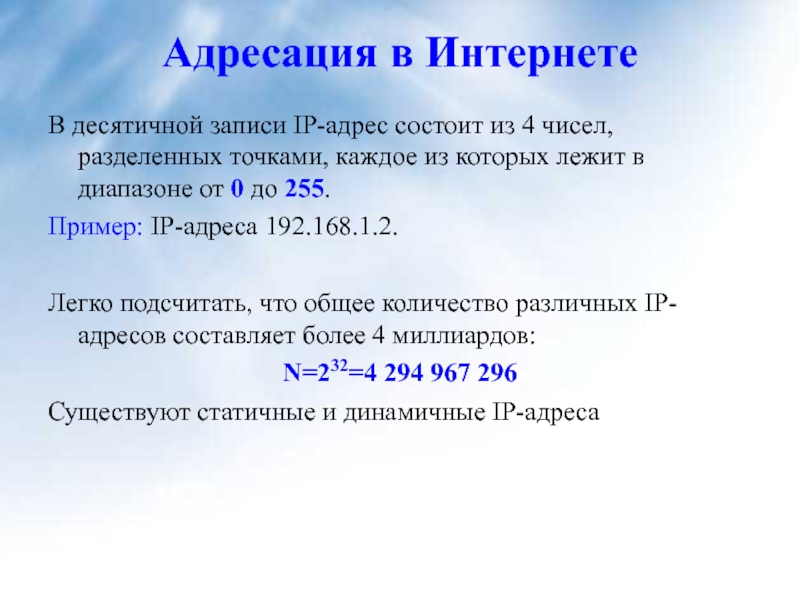

Слайд 29В десятичной записи IP-адрес состоит из 4 чисел, разделенных точками,

каждое из которых лежит в диапазоне от 0 до 255.
Пример:

IP-адреса 192.168.1.2.

Легко подсчитать, что общее количество различных IP-адресов составляет более 4 миллиардов:
N=232=4 294 967 296
Существуют статичные и динамичные IP-адреса

Адресация в Интернете

В десятичной записи IP-адрес состоит из 4 чисел, разделенных точками, каждое из которых лежит в диапазоне от

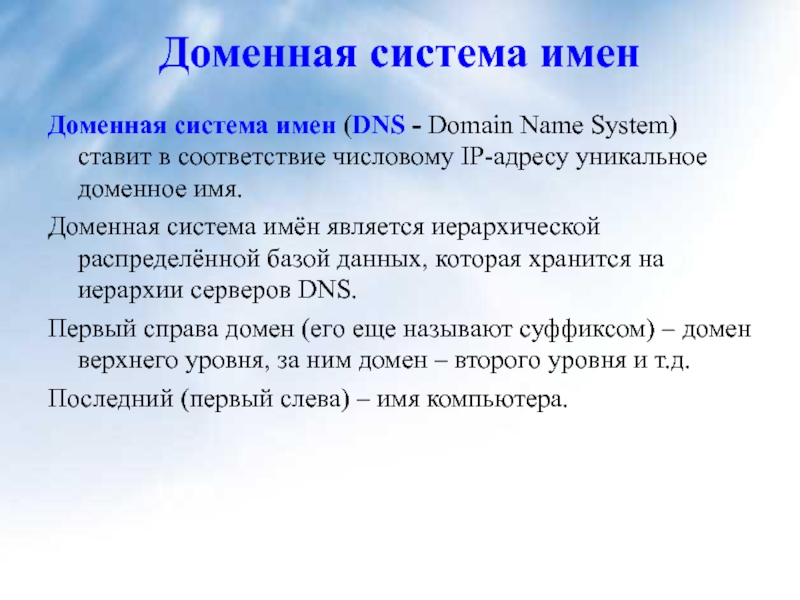

Слайд 30Доменная система имен
Доменная система имен (DNS - Domain Name System)

ставит в соответствие числовому IP-адресу уникальное доменное имя.
Доменная система имён

является иерархической распределённой базой данных, которая хранится на иерархии серверов DNS.
Первый справа домен (его еще называют суффиксом) – домен верхнего уровня, за ним домен – второго уровня и т.д.
Последний (первый слева) – имя компьютера.


Доменная система именДоменная система имен (DNS - Domain Name System) ставит в соответствие числовому IP-адресу уникальное доменное

Слайд 31
Примеры доменных имен:
.ru, .com – доменные имена верхнего (первого)

уровня
mail.ru - доменное имя второго уровня
info.mail.ru - доменное имя третьего

уровня

Домены верхнего уровня бывают географическими (двух-буквенными) или административными (трехбуквенными)

Примеры доменных имен:.ru, .com – доменные имена верхнего (первого) уровняmail.ru - доменное имя второго уровняinfo.mail.ru -

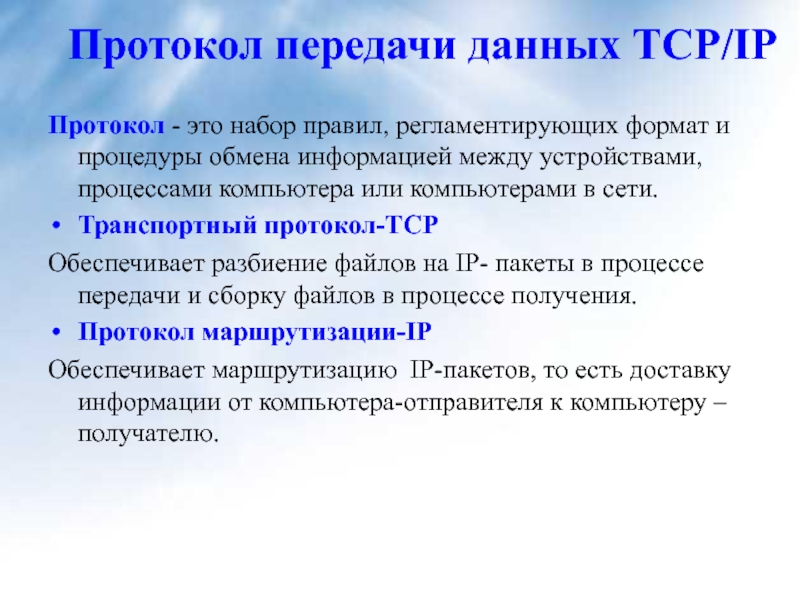

Слайд 32Протокол передачи данных TCP/IP
Протокол - это набор правил, регламентирующих формат

и процедуры обмена информацией между устройствами, процессами компьютера или компьютерами

в сети.
Транспортный протокол-TCP
Обеспечивает разбиение файлов на IP- пакеты в процессе передачи и сборку файлов в процессе получения.
Протокол маршрутизации-IP
Обеспечивает маршрутизацию IP-пакетов, то есть доставку информации от компьютера-отправителя к компьютеру – получателю.

Протокол передачи данных TCP/IPПротокол - это набор правил, регламентирующих формат и процедуры обмена информацией между устройствами, процессами

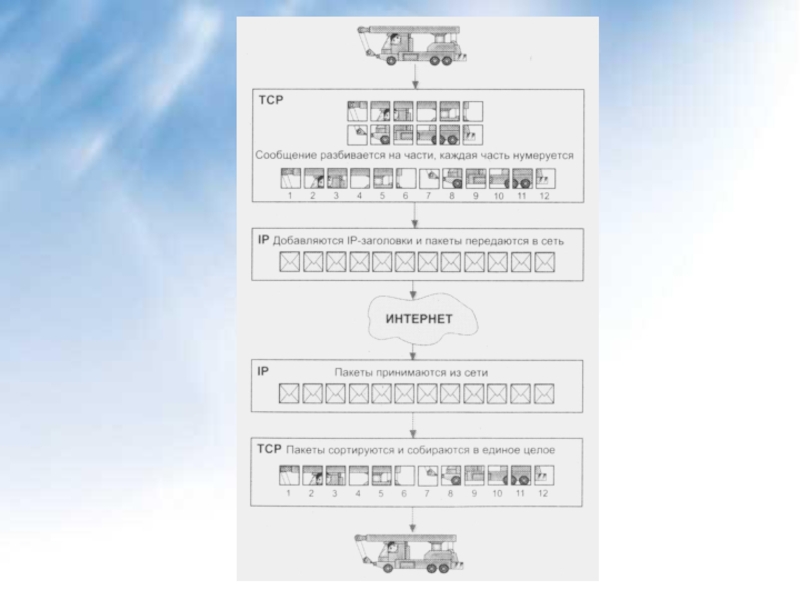

Слайд 33Пакетная технология передачи информации

Пакетная технология передачи информации

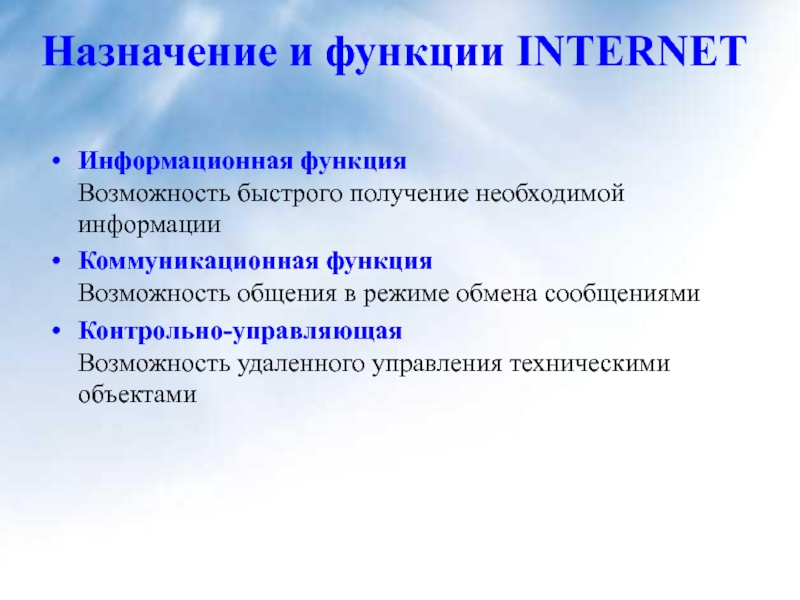

Слайд 35Назначение и функции INTERNET
Информационная функция Возможность быстрого получение необходимой информации
Коммуникационная функция Возможность

общения в режиме обмена сообщениями
Контрольно-управляющая Возможность удаленного управления техническими объектами

Назначение и функции INTERNETИнформационная функция Возможность быстрого получение необходимой информацииКоммуникационная функция Возможность общения в режиме обмена сообщениямиКонтрольно-управляющая

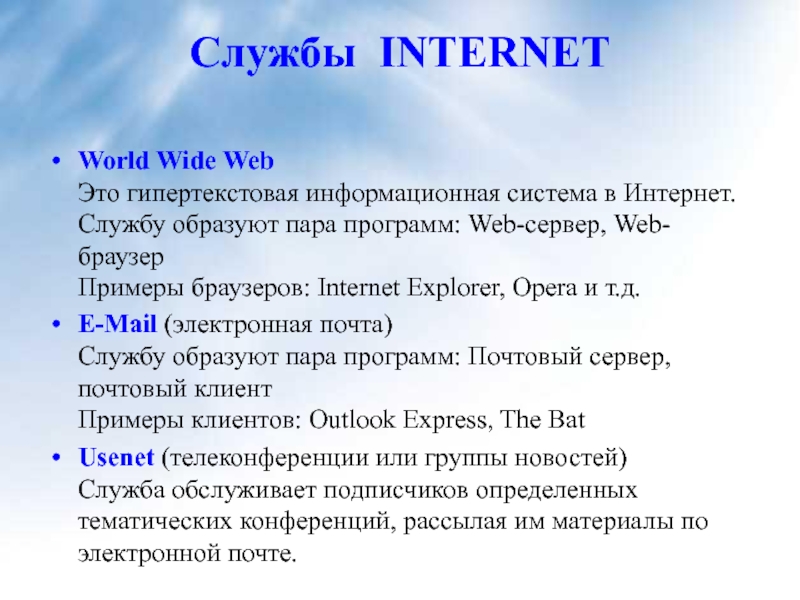

Слайд 36Службы INTERNET
World Wide Web Это гипертекстовая информационная система в Интернет. Службу

образуют пара программ: Web-сервер, Web-браузер Примеры браузеров: Internet Explorer, Opera и

т.д.
E-Mail (электронная почта) Службу образуют пара программ: Почтовый сервер, почтовый клиент Примеры клиентов: Outlook Express, The Bat
Usenet (телеконференции или группы новостей) Служба обслуживает подписчиков определенных тематических конференций, рассылая им материалы по электронной почте.
Службы INTERNETWorld Wide Web Это гипертекстовая информационная система в Интернет. Службу образуют пара программ: Web-сервер, Web-браузер Примеры

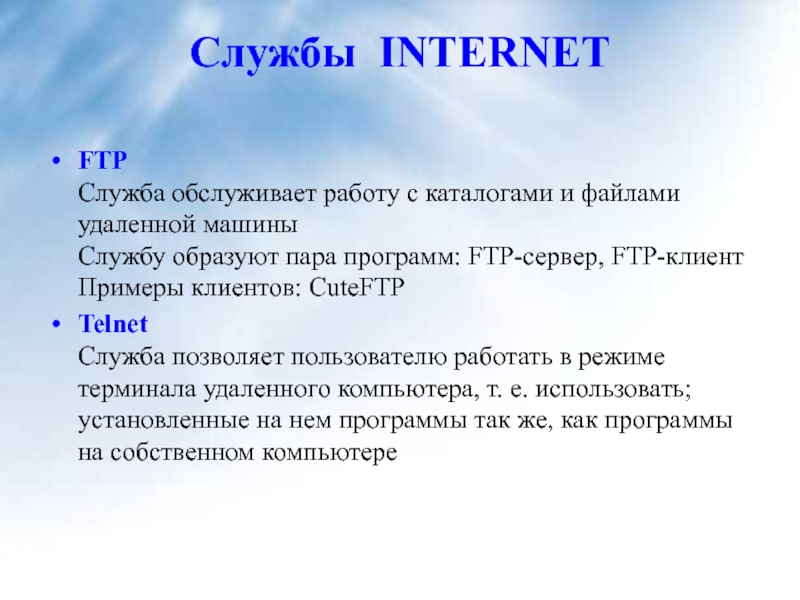

Слайд 37Службы INTERNET
FTP Служба обслуживает работу с каталогами и файлами удаленной машины Службу

образуют пара программ: FTP-сервер, FTP-клиент Примеры клиентов: CuteFTP
Telnet Служба позволяет пользователю работать

в режиме терминала удаленного компьютера, т. е. использовать; установленные на нем программы так же, как программы на собственном компьютере


Службы INTERNETFTP Служба обслуживает работу с каталогами и файлами удаленной машины Службу образуют пара программ: FTP-сервер, FTP-клиент

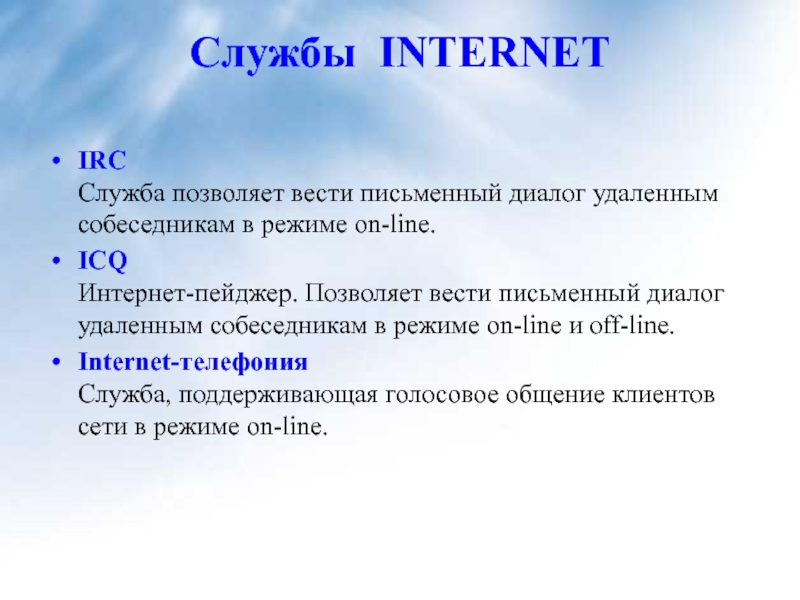

Слайд 38Службы INTERNET
IRC Служба позволяет вести письменный диалог удаленным собеседникам в режиме

on-line.
ICQ Интернет-пейджер. Позволяет вести письменный диалог удаленным собеседникам в режиме

on-line и off-line.
Internet-телефония Служба, поддерживающая голосовое общение клиентов сети в режиме on-line.



Службы INTERNETIRC Служба позволяет вести письменный диалог удаленным собеседникам в режиме on-line.ICQ  Интернет-пейджер. Позволяет вести письменный

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
