Слайд 1Конструктивные и технические особенности измерительных средств
Хомяков Виталий Анатольевич, академический профессор,
д.т.н.;
Жансеитов Марат Фатихович
Ассоциированный профессор, к.т.н.
Лекция 4

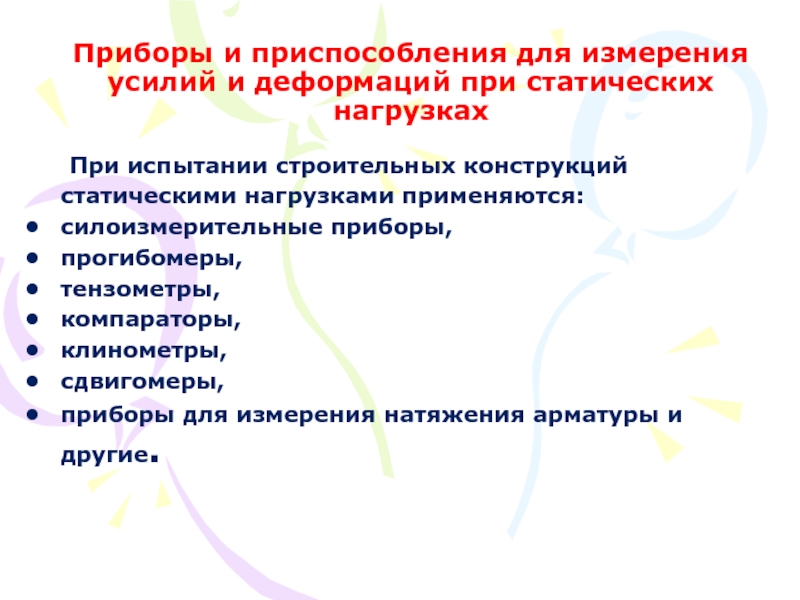

Слайд 2Приборы и приспособления для измерения усилий и деформаций при статических
нагрузках
При испытании строительных конструкций статическими нагрузками применяются:
силоизмерительные приборы,
прогибомеры,
тензометры,
компараторы,
клинометры,
сдвигомеры,
приборы для измерения натяжения арматуры и другие.
Слайд 3Силоизмерительные приборы
ДПУ КВ-10 ДОСМ 3-30
Динамометры

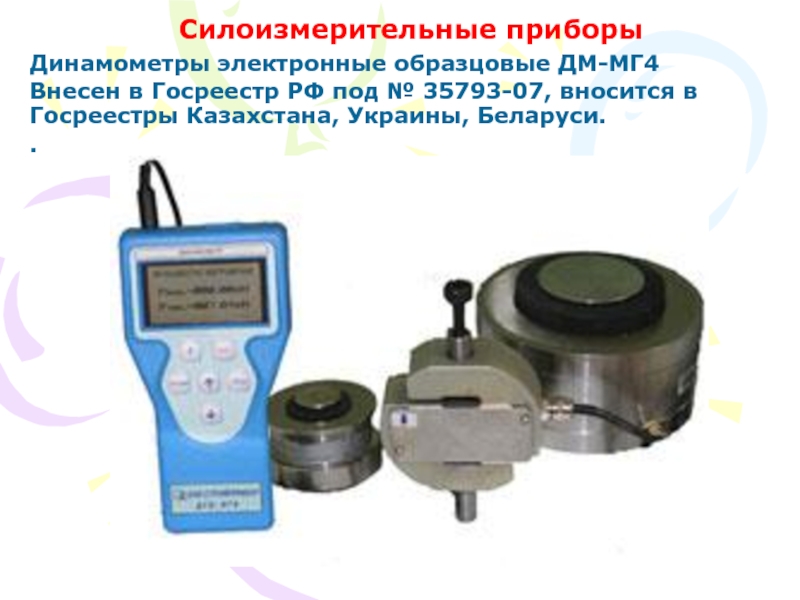

Слайд 4Силоизмерительные приборы
Динамометры электронные образцовые ДМ-МГ4
Внесен в Госреестр РФ под №
35793-07, вносится в Госреестры Казахстана, Украины, Беларуси.
.

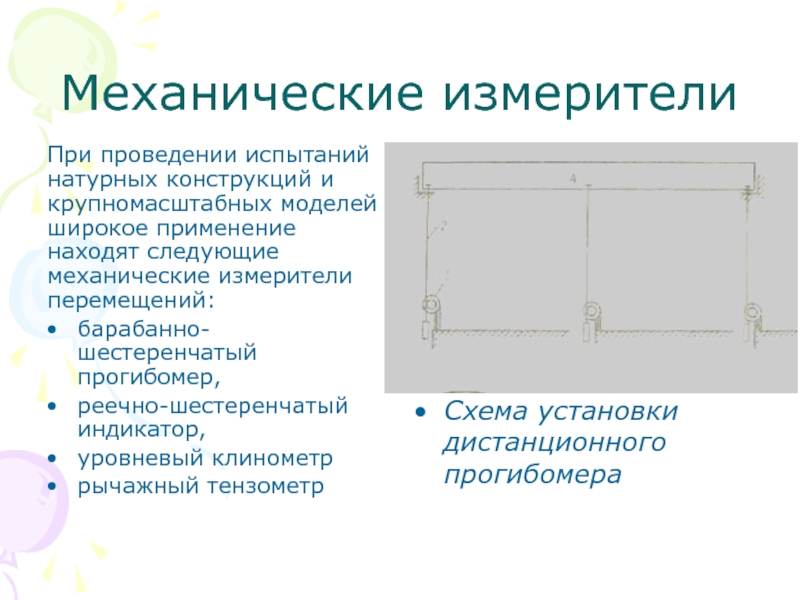

Слайд 5Механические измерители
При проведении испытаний натурных конструкций и крупномасштабных моделей широкое
применение находят следующие механические измерители перемещений:
барабанно-шестеренчатый прогибомер,
реечно-шестеренчатый индикатор,
уровневый клинометр
рычажный тензометр

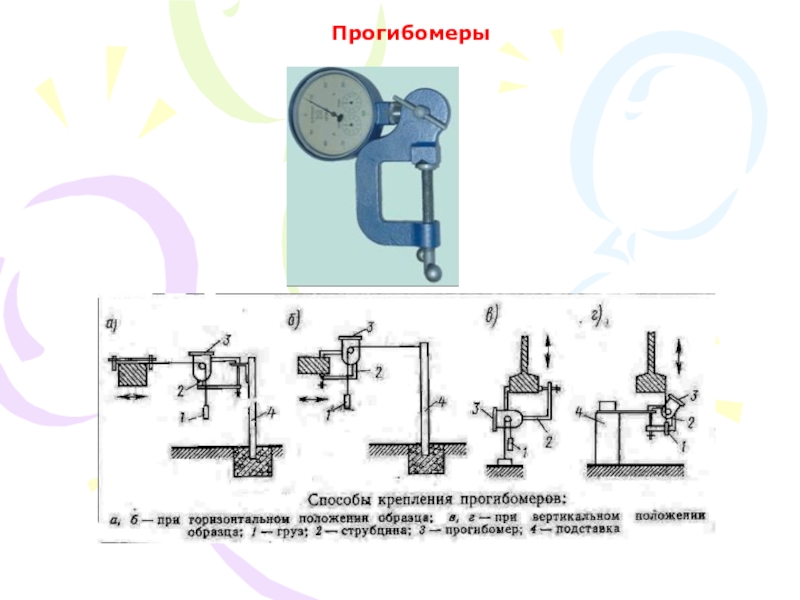

Схема установки дистанционного прогибомера

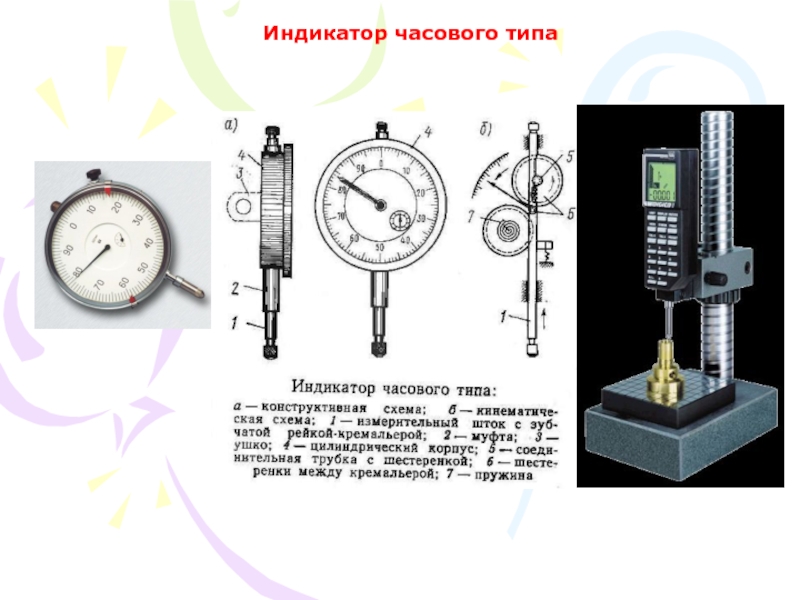

Слайд 8Схема работы индикатора ИЧ-10
Индикатор перемещений

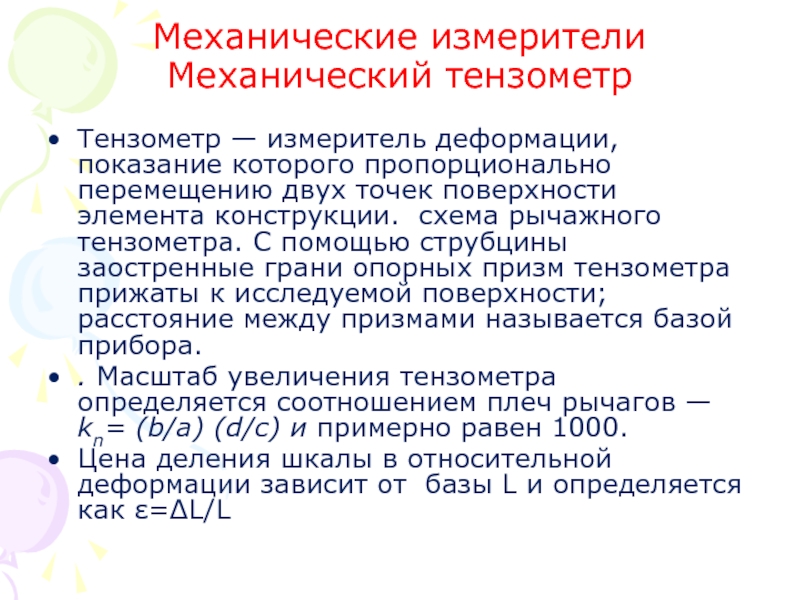

Слайд 10Механические измерители Механический тензометр
Тензометр — измеритель деформации, показание которого пропорционально
перемещению двух точек поверхности элемента конструкции. схема рычажного тензометра. С
помощью струбцины заостренные грани опорных призм тензометра прижаты к исследуемой поверхности; расстояние между призмами называется базой прибора.
. Масштаб увеличения тензометра определяется соотношением плеч рычагов — kn= (b/a) (d/c) и примерно равен 1000.
Цена деления шкалы в относительной деформации зависит от базы L и определяется как ε=ΔL/L

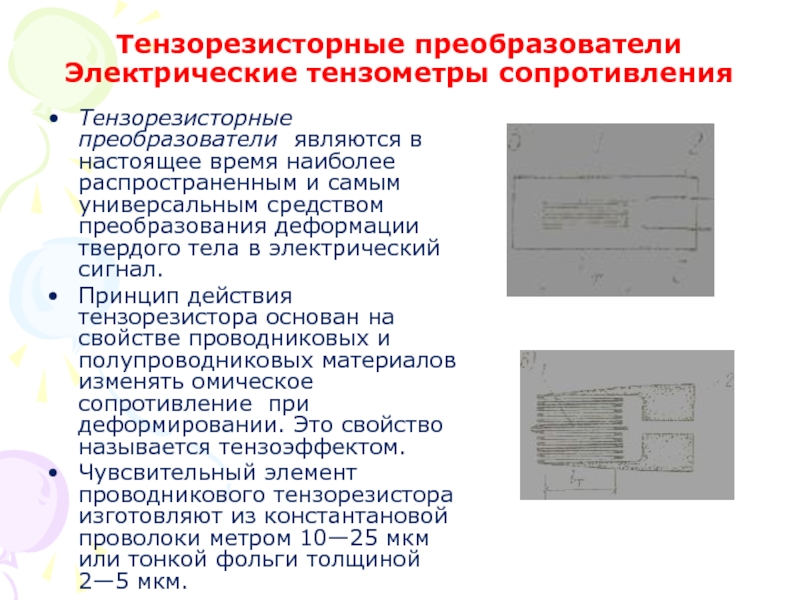

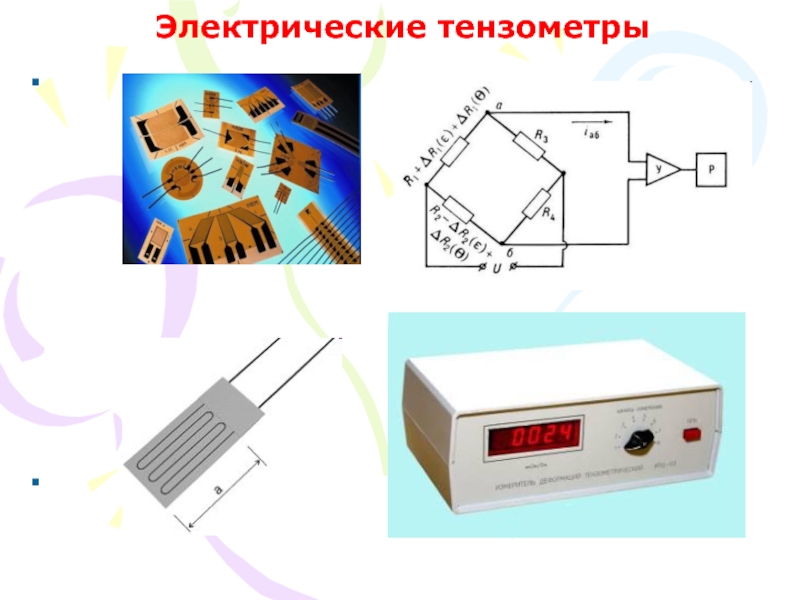

Слайд 12Тензорезисторные преобразователи Электрические тензометры сопротивления
Тензорезисторные преобразователи являются в настоящее время
наиболее распространенным и самым универсальным средством преобразования деформации твердого тела
в электрический сигнал.
Принцип действия тензорезистора основан на свойстве проводниковых и полупроводниковых материалов изменять омическое сопротивление при деформировании. Это свойство называется тензоэффектом.
Чувсвительный элемент проводникового тензорезистора изготовляют из константановой проволоки метром 10—25 мкм или тонкой фольги толщиной 2—5 мкм.

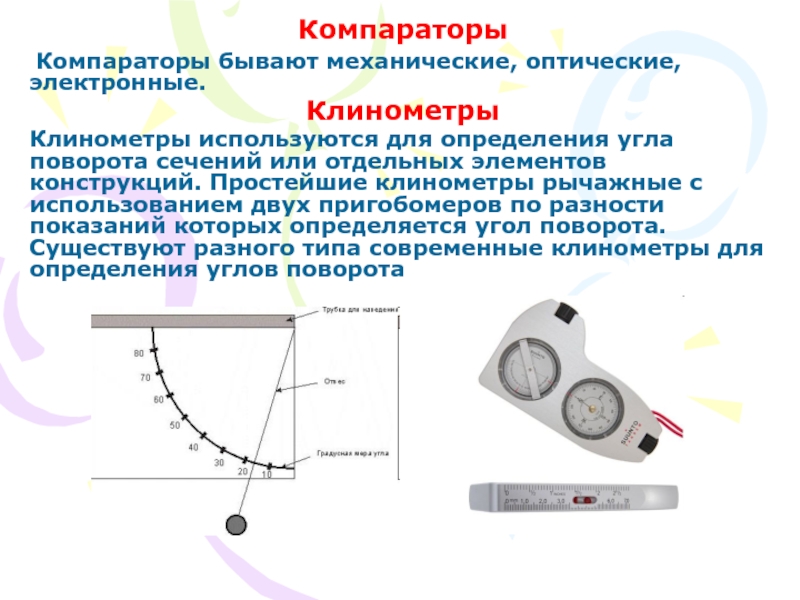

Слайд 14Компараторы
Компараторы бывают механические, оптические, электронные.
Клинометры
Клинометры используются для определения
угла поворота сечений или отдельных элементов конструкций. Простейшие клинометры рычажные
с использованием двух пригобомеров по разности показаний которых определяется угол поворота. Существуют разного типа современные клинометры для определения углов поворота

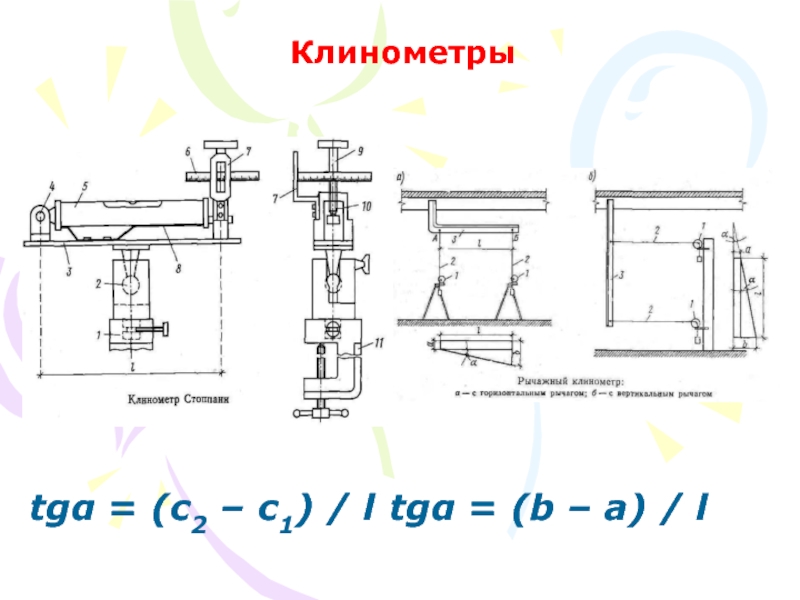

Слайд 15Клинометры
tgα = (c2 – c1) / l tgα =
(b – a) / l

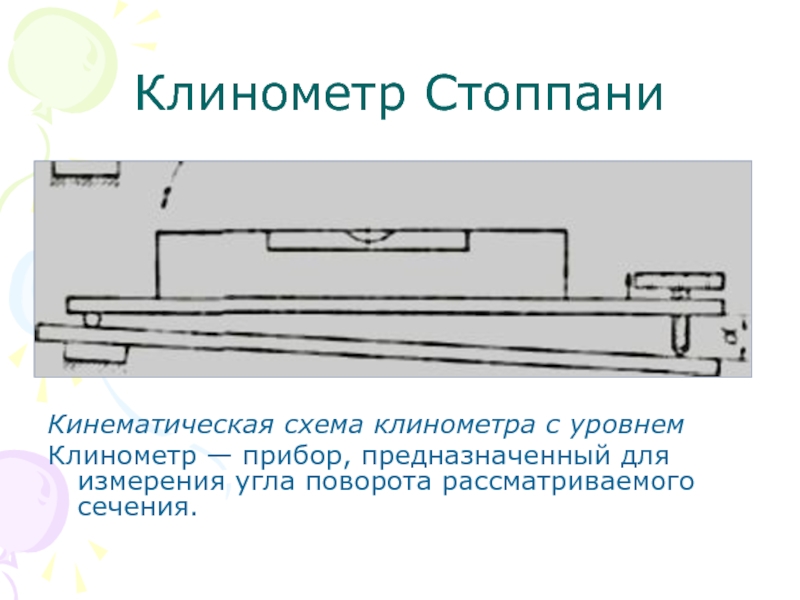

Слайд 16Клинометр Стоппани
Кинематическая схема клинометра с уровнем
Клинометр — прибор, предназначенный
для измерения угла поворота рассматриваемого сечения.

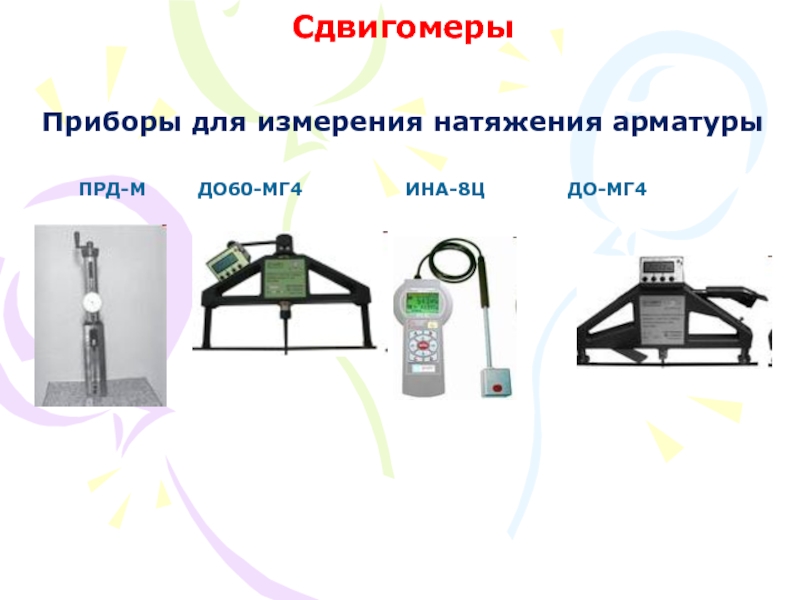

Слайд 17Сдвигомеры
Приборы для измерения натяжения арматуры
ПРД-М
ДО60-МГ4
ИНА-8Ц ДО-МГ4

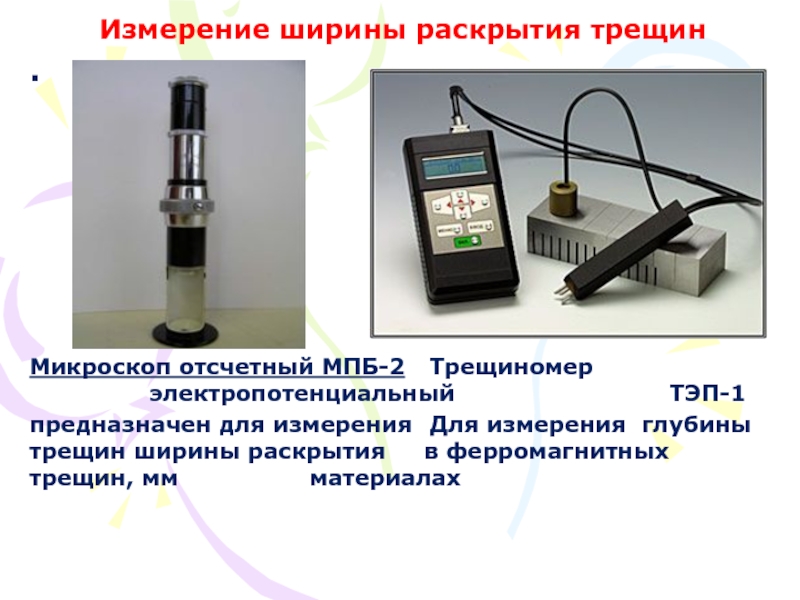

Слайд 18Измерение ширины раскрытия трещин
.
Микроскоп отсчетный МПБ-2 Трещиномер электропотенциальный ТЭП-1
предназначен для измерения
Для измерения глубины трещин ширины раскрытия в ферромагнитных
трещин, мм материалах

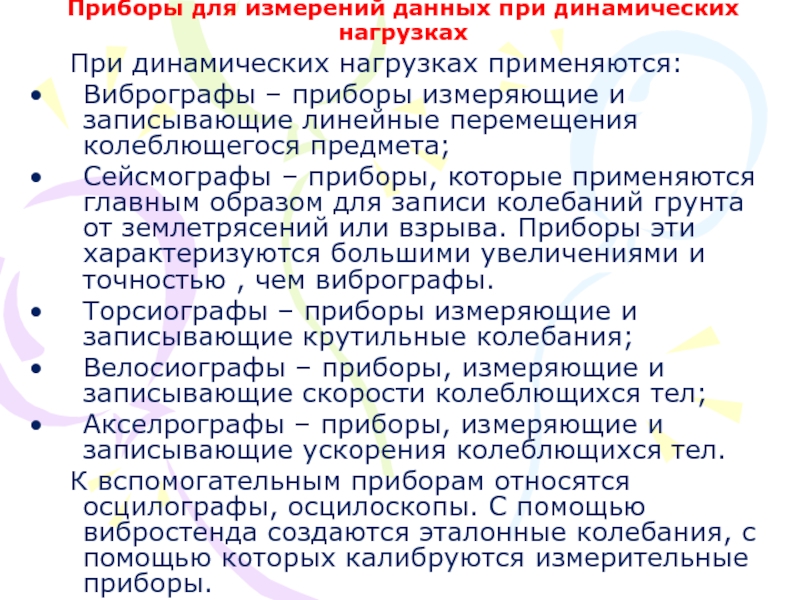

Слайд 19Приборы для измерений данных при динамических нагрузках
При динамических нагрузках применяются:
Вибрографы
– приборы измеряющие и записывающие линейные перемещения колеблющегося предмета;
Сейсмографы –
приборы, которые применяются главным образом для записи колебаний грунта от землетрясений или взрыва. Приборы эти характеризуются большими увеличениями и точностью , чем вибрографы.
Торсиографы – приборы измеряющие и записывающие крутильные колебания;
Велосиографы – приборы, измеряющие и записывающие скорости колеблющихся тел;
Акселрографы – приборы, измеряющие и записывающие ускорения колеблющихся тел.
К вспомогательным приборам относятся осцилографы, осцилоскопы. С помощью вибростенда создаются эталонные колебания, с помощью которых калибруются измерительные приборы.

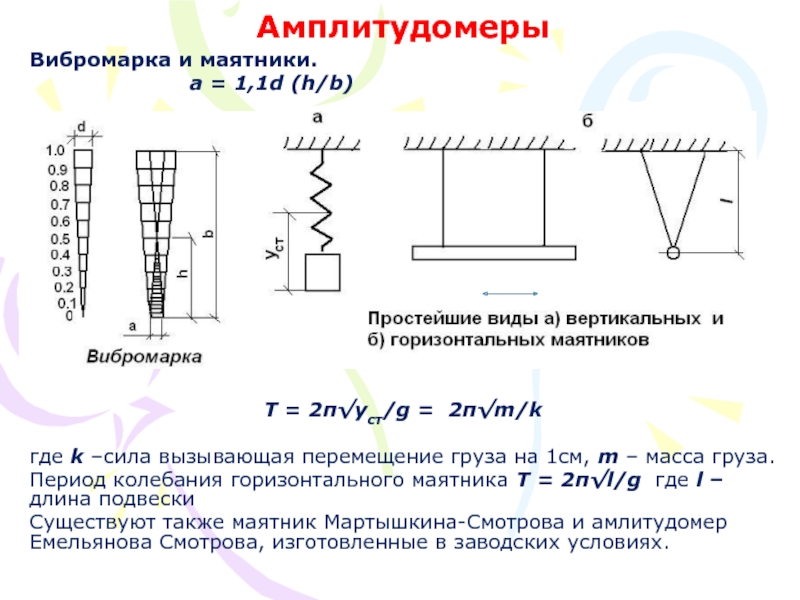

Слайд 20Амплитудомеры
Вибромарка и маятники.
а = 1,1d (h/b)
T = 2π√yст/g
= 2π√m/k
где k –сила вызывающая перемещение груза
на 1см, m – масса груза.
Период колебания горизонтального маятника T = 2π√l/g где l – длина подвески
Существуют также маятник Мартышкина-Смотрова и амлитудомер Емельянова Смотрова, изготовленные в заводских условиях.

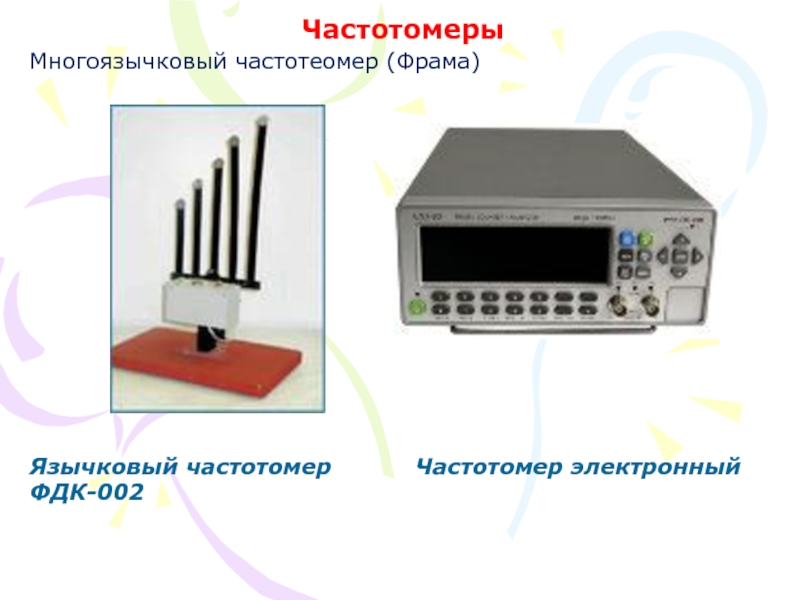

Слайд 21Частотомеры
Многоязычковый частотеомер (Фрама)
Язычковый частотомер Частотомер
электронный
ФДК-002

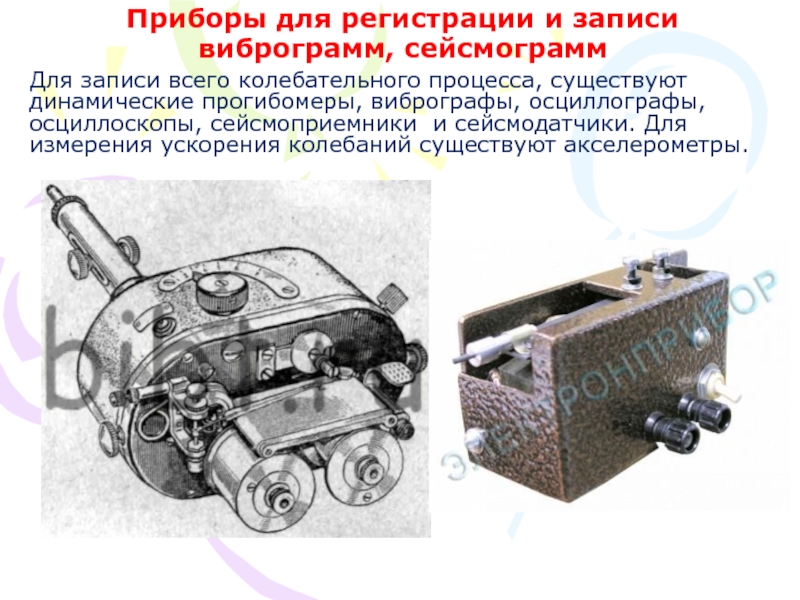

Слайд 22Приборы для регистрации и записи виброграмм, сейсмограмм
Для записи всего колебательного
процесса, существуют динамические прогибомеры, вибрографы, осциллографы, осциллоскопы, сейсмоприемники и сейсмодатчики.
Для измерения ускорения колебаний существуют акселерометры.

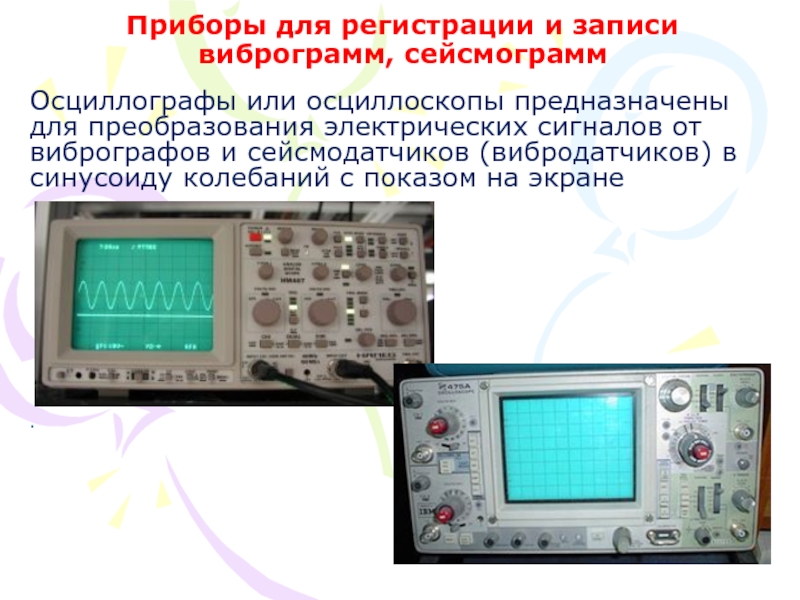

Слайд 23Приборы для регистрации и записи виброграмм, сейсмограмм
Осциллографы или осциллоскопы предназначены
для преобразования электрических сигналов от вибрографов и сейсмодатчиков (вибродатчиков) в
синусоиду колебаний с показом на экране
.
Слайд 24Приборы для регистрации и записи виброграмм, сейсмограмм
Устройство, преобразующее измеряемую механическую
величину в электрическую, называется датчиком..
.
Слайд 25Акселерометры
Ускорение исследуемого элемента определяется по формуле
x¨ = 4π2a /
T2 = 4 π2a f2
где а – наибольшая амплитуда; Т
– период колебания, записанный на бумаге (барабане) прибора; f – частота колебаний.
Сейсмический ICP акселерометр .
Слайд 26Испытания прочности бетона приборами механического действия
Испытания прочности выполняют приборами используя
метод упругого отскока и метод пластических деформаций.
Метод упругого отскока
SCHMIDT NR
Измеряет
прочность в диапазоне
10-70 Н/мм2. Значения ударной
твердости регистрируются
в виде гистограммы на бумаге.
рSCHMIDT N Измеряет прочность
в диапазоне 10-70 Н/мм2
энергия удара составляет 2,207 Нм.
Длина возвратного хода бойка
считывается по цифровой шкале
SCHMIDT L Измеряет прочность в
диапазоне 10-70 Н/мм2.
Данный молоток используют
при испытании тонкостенных,
малоразмерных бетонных элементов
Слайд 27Испытания прочности бетона приборами механического действия
Метод пластических деформаций

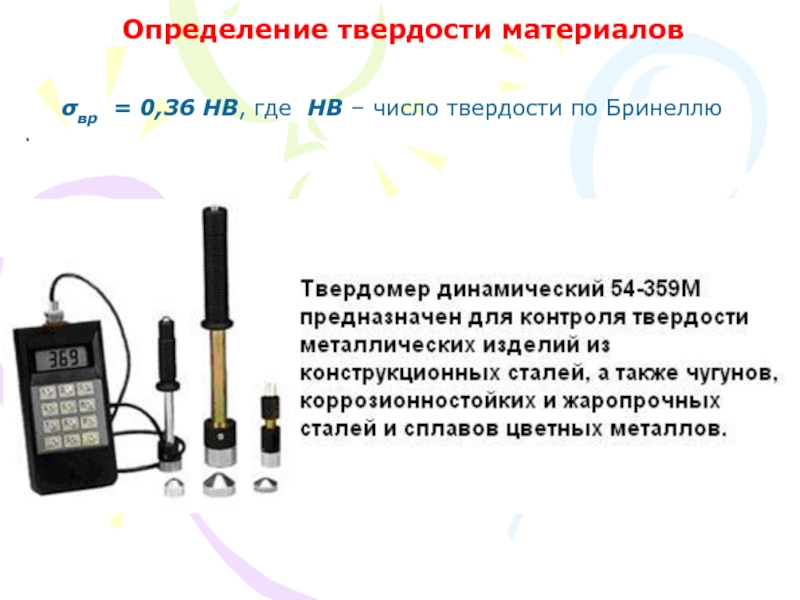

Слайд 28Определение твердости материалов
σвр = 0,36 НВ, где
НВ – число твердости по Бринеллю
.

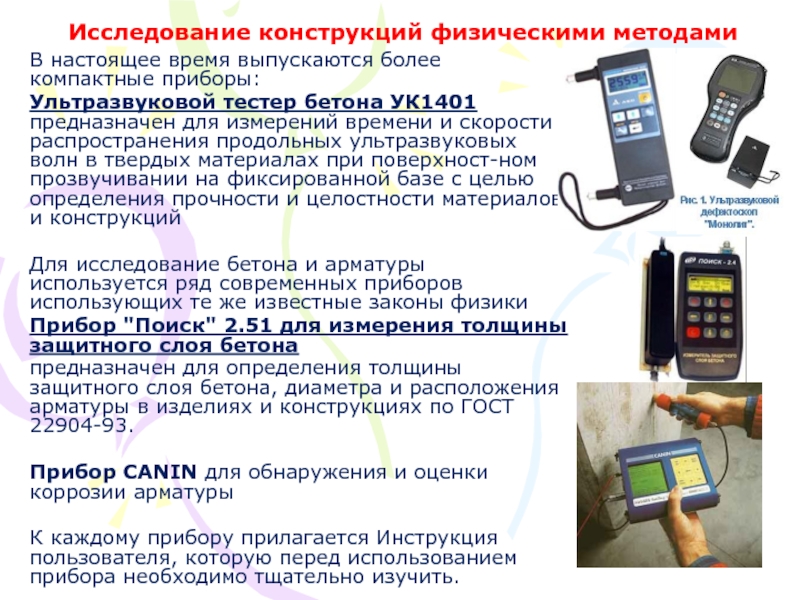

Слайд 29Исследование конструкций физическими методами
В настоящее время выпускаются более компактные приборы:
Ультразвуковой
тестер бетона УК1401 предназначен для измерений времени и скорости распространения
продольных ультразвуковых волн в твердых материалах при поверхност-ном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций
Для исследование бетона и арматуры используется ряд современных приборов использующих те же известные законы физики
Прибор "Поиск" 2.51 для измерения толщины защитного слоя бетона
предназначен для определения толщины защитного слоя бетона, диаметра и расположения арматуры в изделиях и конструкциях по ГОСТ 22904-93.
Прибор CANIN для обнаружения и оценки коррозии арматуры
К каждому прибору прилагается Инструкция пользователя, которую перед использованием прибора необходимо тщательно изучить.

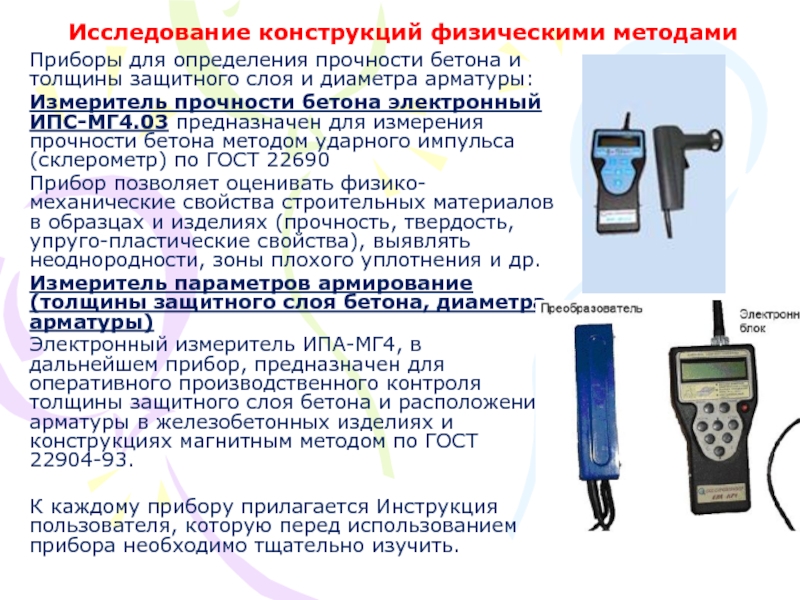

Слайд 30Исследование конструкций физическими методами
Приборы для определения прочности бетона и толщины
защитного слоя и диаметра арматуры:
Измеритель прочности бетона электронный ИПС-МГ4.03 предназначен
для измерения прочности бетона методом ударного импульса (склерометр) по ГОСТ 22690
Прибор позволяет оценивать физико-механические свойства строительных материалов в образцах и изделиях (прочность, твердость, упруго-пластические свойства), выявлять неоднородности, зоны плохого уплотнения и др.
Измеритель параметров армирование (толщины защитного слоя бетона, диаметра арматуры)
Электронный измеритель ИПА-МГ4, в дальнейшем прибор, предназначен для оперативного производственного контроля толщины защитного слоя бетона и расположения арматуры в железобетонных изделиях и конструкциях магнитным методом по ГОСТ 22904-93.
К каждому прибору прилагается Инструкция пользователя, которую перед использованием прибора необходимо тщательно изучить.

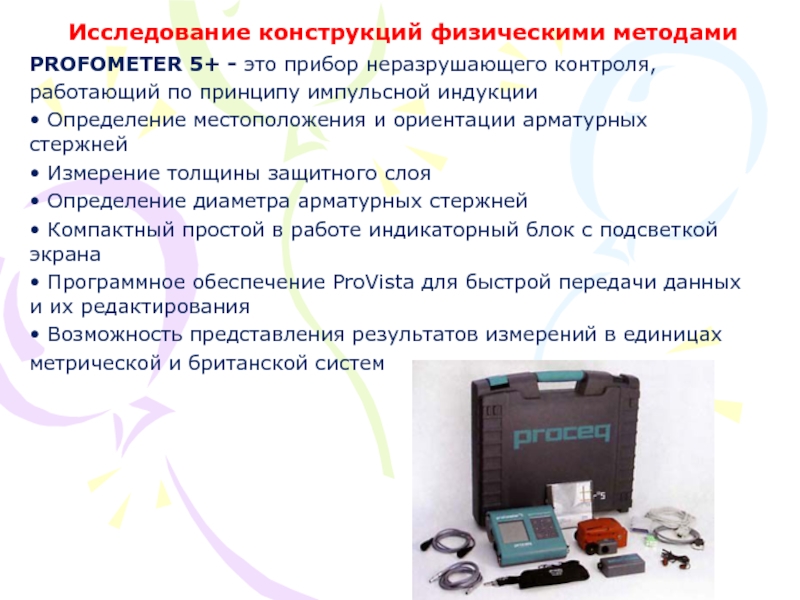

Слайд 31Исследование конструкций физическими методами
PROFOMETER 5+ - это прибор неразрушающего контроля,
работающий
по принципу импульсной индукции
• Определение местоположения и ориентации арматурных стержней
•
Измерение толщины защитного слоя
• Определение диаметра арматурных стержней
• Компактный простой в работе индикаторный блок с подсветкой экрана
• Программное обеспечение ProVista для быстрой передачи данных и их редактирования
• Возможность представления результатов измерений в единицах
метрической и британской систем

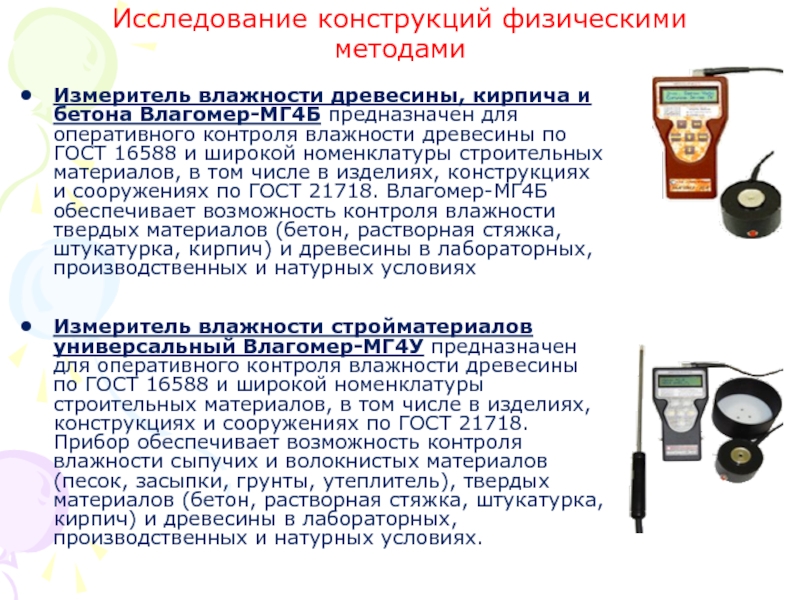

Слайд 32Исследование конструкций физическими методами
Измеритель влажности древесины, кирпича и бетона Влагомер-МГ4Б
предназначен для оперативного контроля влажности древесины по ГОСТ 16588 и
широкой номенклатуры строительных материалов, в том числе в изделиях, конструкциях и сооружениях по ГОСТ 21718. Влагомер-МГ4Б обеспечивает возможность контроля влажности твердых материалов (бетон, растворная стяжка, штукатурка, кирпич) и древесины в лабораторных, производственных и натурных условиях
Измеритель влажности стройматериалов универсальный Влагомер-МГ4У предназначен для оперативного контроля влажности древесины по ГОСТ 16588 и широкой номенклатуры строительных материалов, в том числе в изделиях, конструкциях и сооружениях по ГОСТ 21718. Прибор обеспечивает возможность контроля влажности сыпучих и волокнистых материалов (песок, засыпки, грунты, утеплитель), твердых материалов (бетон, растворная стяжка, штукатурка, кирпич) и древесины в лабораторных, производственных и натурных условиях.

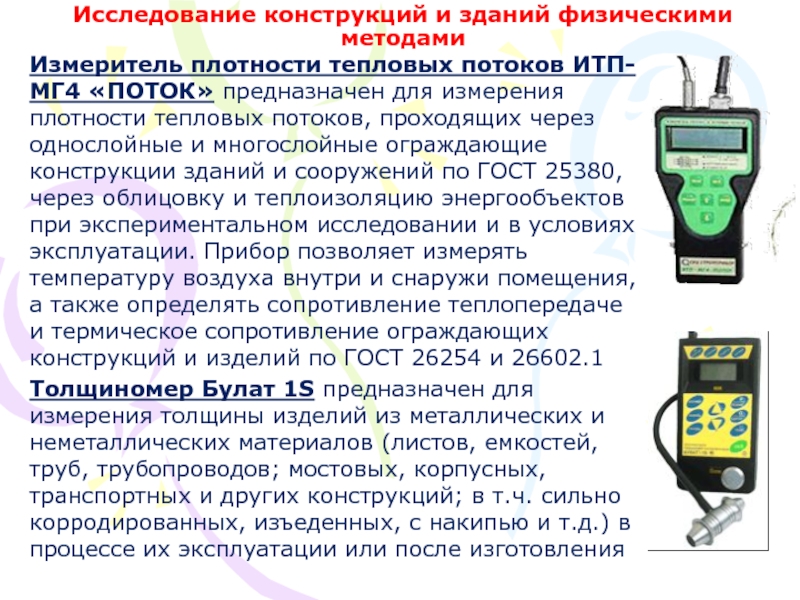

Слайд 33Исследование конструкций и зданий физическими методами
Измеритель плотности тепловых потоков ИТП-МГ4
«ПОТОК» предназначен для измерения плотности тепловых потоков, проходящих через однослойные
и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380, через облицовку и теплоизоляцию энергообъектов при экспериментальном исследовании и в условиях эксплуатации. Прибор позволяет измерять температуру воздуха внутри и снаружи помещения, а также определять сопротивление теплопередаче и термическое сопротивление ограждающих конструкций и изделий по ГОСТ 26254 и 26602.1
Толщиномер Булат 1S предназначен для измерения толщины изделий из металлических и неметаллических материалов (листов, емкостей, труб, трубопроводов; мостовых, корпусных, транспортных и других конструкций; в т.ч. сильно корродированных, изъеденных, с накипью и т.д.) в процессе их эксплуатации или после изготовления

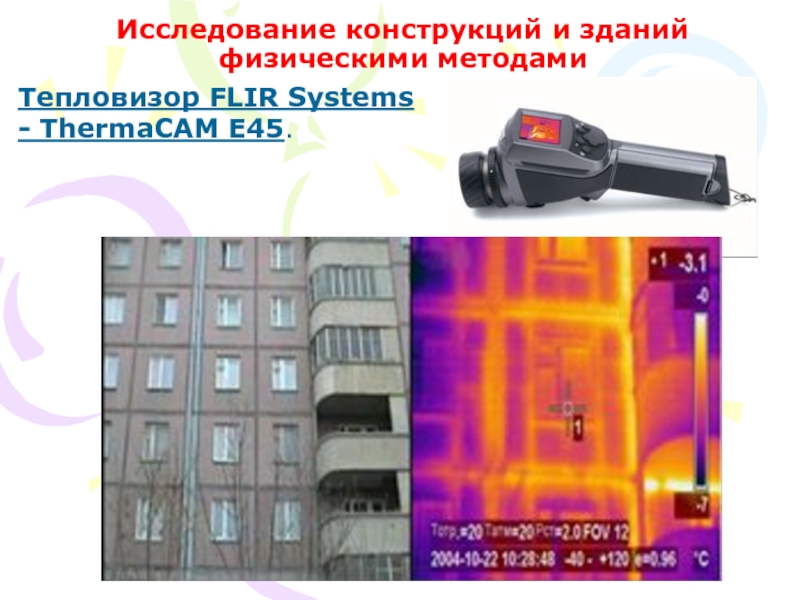

Слайд 34Исследование конструкций и зданий физическими методами
Тепловизор FLIR Systems - ThermaCAM
E45.
Слайд 35Приборы для обмерных работ
Для проведения обмерных работ, определения крена или
осадки здания или сооружения применяются оптические и электронные приборы такие
как:
Лазерные дальномеры (лазерные рулетки)
Оптические нивелиры

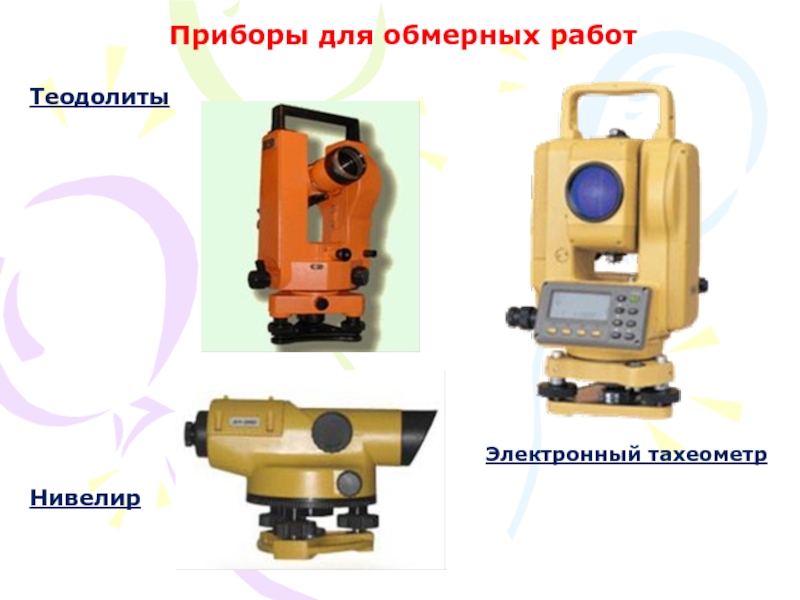

Слайд 36Приборы для обмерных работ
Теодолиты
Нивелир
Электронный тахеометр

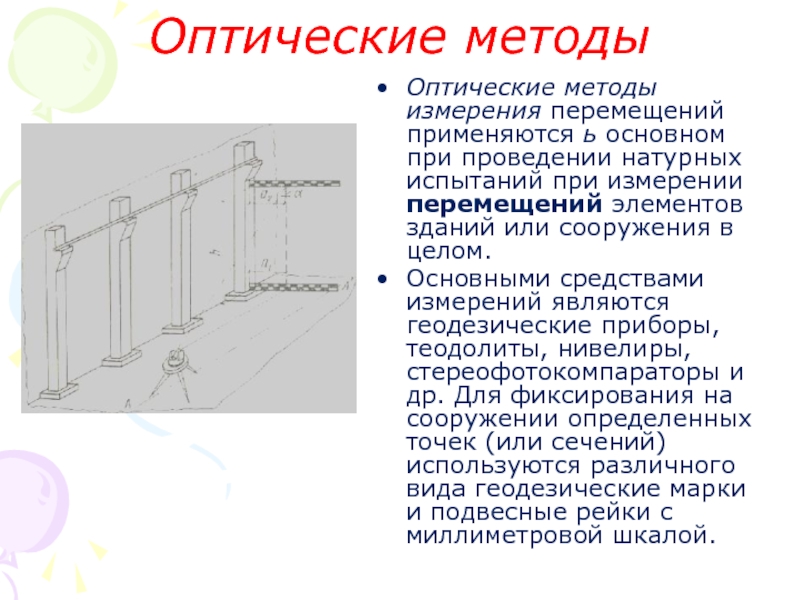

Слайд 37Оптические методы
Оптические методы измерения перемещений применяются ь основном при проведении
натурных испытаний при измерении перемещений элементов зданий или сооружения в
целом.
Основными средствами измерений являются геодезические приборы, теодолиты, нивелиры, стереофотокомпараторы и др. Для фиксирования на сооружении определенных точек (или сечений) используются различного вида геодезические марки и подвесные рейки с миллиметровой шкалой.

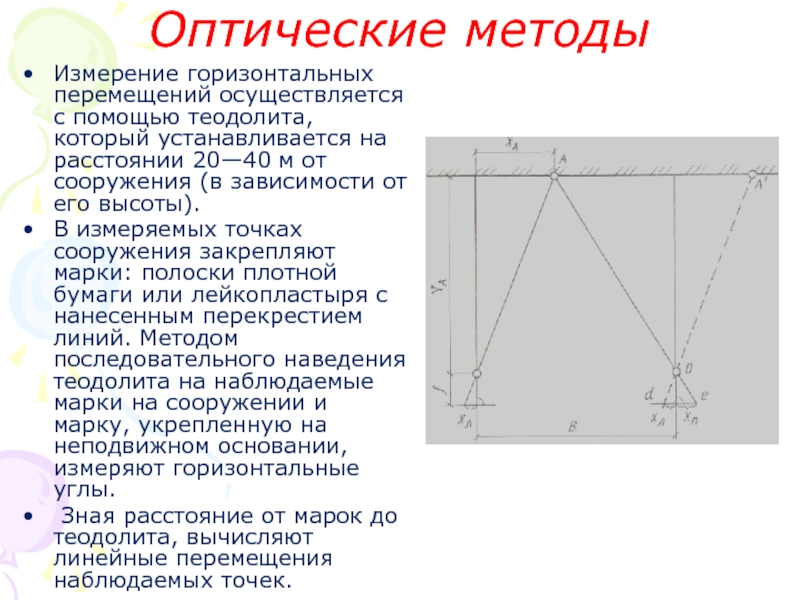

Слайд 38Оптические методы
Измерение горизонтальных перемещений осуществляется с помощью теодолита, который устанавливается
на расстоянии 20—40 м от сооружения (в зависимости от его
высоты).
В измеряемых точках сооружения закрепляют марки: полоски плотной бумаги или лейкопластыря с нанесенным перекрестием линий. Методом последовательного наведения теодолита на наблюдаемые марки на сооружении и марку, укрепленную на неподвижном основании, измеряют горизонтальные углы.
Зная расстояние от марок до теодолита, вычисляют линейные перемещения наблюдаемых точек.

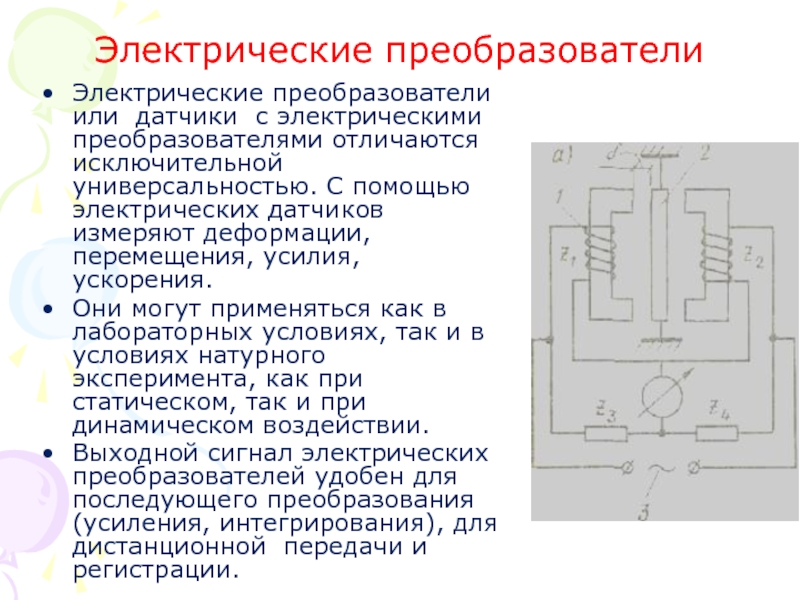

Слайд 39Электрические преобразователи
Электрические преобразователи или датчики с электрическими преобразователями отличаются исключительной
универсальностью. С помощью электрических датчиков измеряют деформации, перемещения, усилия, ускорения.
Они могут применяться как в лабораторных условиях, так и в условиях натурного эксперимента, как при статическом, так и при динамическом воздействии.
Выходной сигнал электрических преобразователей удобен для последующего преобразования (усиления, интегрирования), для дистанционной передачи и регистрации.

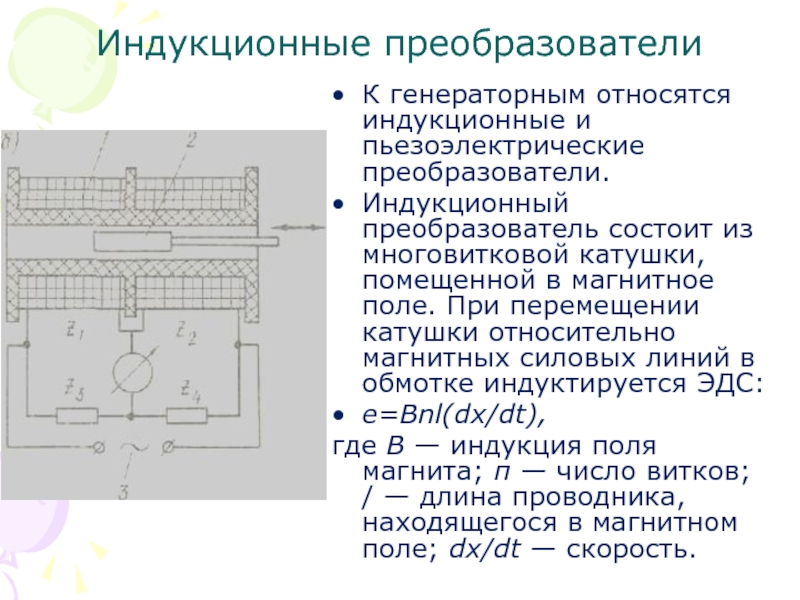

Слайд 40Индукционные преобразователи
К генераторным относятся индукционные и пьезоэлектрические преобразователи.
Индукционный преобразователь состоит
из многовитковой катушки, помещенной в магнитное поле. При перемещении катушки
относительно магнитных силовых линий в обмотке индуктируется ЭДС:
e=Bnl(dx/dt),
где В — индукция поля магнита; п — число витков; / — длина проводника, находящегося в магнитном поле; dx/dt — скорость.

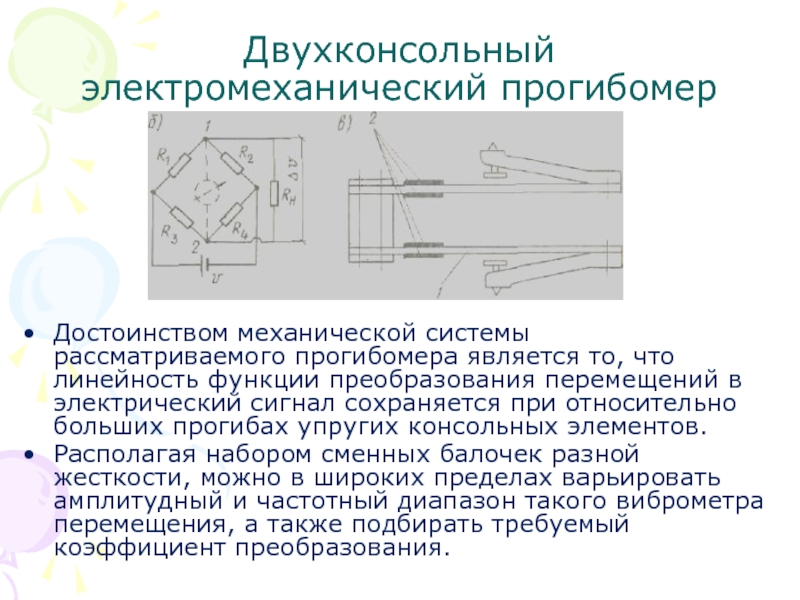

Слайд 41Двухконсольный электромеханический прогибомер
Достоинством механической системы рассматриваемого прогибомера является то,
что линейность функции преобразования перемещений в электрический сигнал сохраняется при
относительно больших прогибах упругих консольных элементов.
Располагая набором сменных балочек разной жесткости, можно в широких пределах варьировать амплитудный и частотный диапазон такого виброметра перемещения, а также подбирать требуемый коэффициент преобразования.

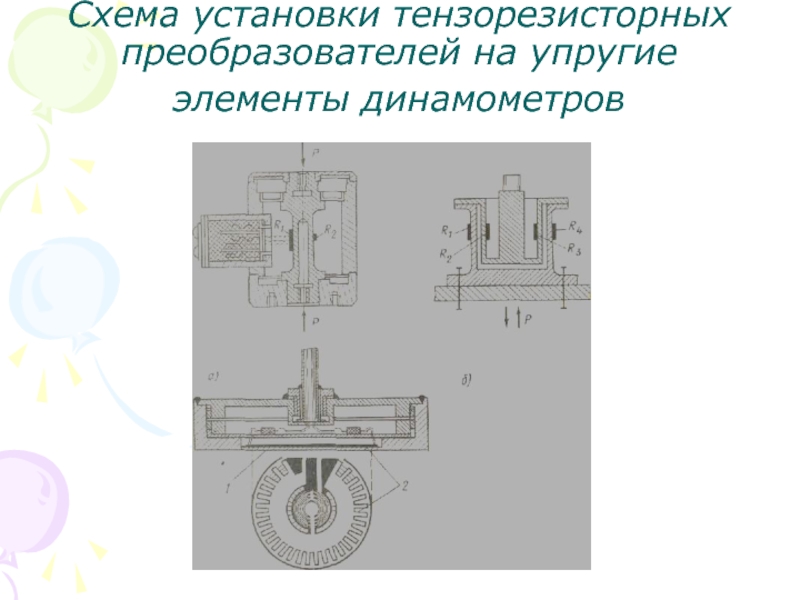

Слайд 42Схема установки тензорезисторных преобразователей на упругие элементы динамометров

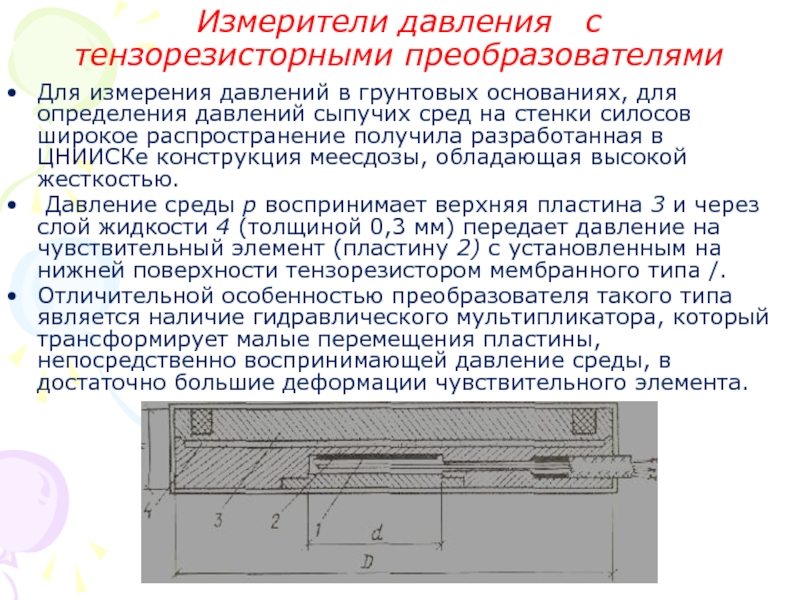

Слайд 43Измерители давления с тензорезисторными преобразователями
Для измерения давлений в грунтовых
основаниях, для определения давлений сыпучих сред на стенки силосов широкое
распространение получила разработанная в ЦНИИСКе конструкция меесдозы, обладающая высокой жесткостью.
Давление среды р воспринимает верхняя пластина 3 и через слой жидкости 4 (толщиной 0,3 мм) передает давление на чувствительный элемент (пластину 2) с установленным на нижней поверхности тензорезистором мембранного типа /.
Отличительной особенностью преобразователя такого типа является наличие гидравлического мультипликатора, который трансформирует малые перемещения пластины, непосредственно воспринимающей давление среды, в достаточно большие деформации чувствительного элемента.
Слайд 44Радиографические методы дефектоскопии
Схема радиографического контроля:
1—источник излучения; 2—прямой пучок; 3—сварной
шов; 4—кассета с детектором и экранами; 5—эпюра интенсивности излучения за
объектом; F—фокусное расстояние; d толщина
основного материала; D — толщина сварного шва

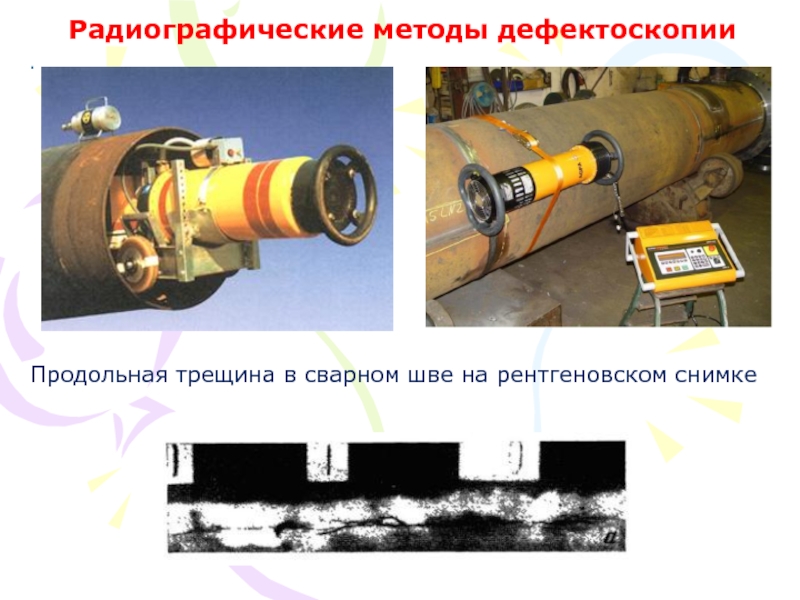

Слайд 45Радиографические методы дефектоскопии
.
Продольная трещина в сварном шве на рентгеновском снимке
