Коренные глинистые породыВерхнекотлинские глины верхнего венда V2kt2- глины алевритовые (пылеватые) твердые тонкослоистые либо неяснослоистые и трещиноватые зеленовато-серые, часто с бурыми пленками (остатками водорослей «ляминария») на плоскостях напластования;мощность от 12-20 м (в

Слайды и текст этой презентации

Слайд 1

Инженерно-геологическая характеристика коренных глинистых пород на территории Северо-Запада России

Слайд 2Коренные глинистые породы
Верхнекотлинские глины верхнего венда V2kt2
- глины алевритовые (пылеватые)

твердые тонкослоистые либо неяснослоистые и трещиноватые зеленовато-серые, часто с бурыми

пленками (остатками водорослей «ляминария») на плоскостях напластования;
мощность от 12-20 м (в тальвегах палеодолин) до 100-130 м;
водоупор для нижнекотлинского водоносного горизонта (вендского водоносного комплекса).

Нижнекембрийские «синие» глины Є1sv
глины алевритовые твердые и полутвердые, реже тугопластичные тонкослоистые или неяснослостые и трещиноватые голубовато- и зеленовато-серые;
мощность от первых метров до 120 м;
водоупор для ломоносовского водоносного горизонта.

Коренные глинистые породыВерхнекотлинские глины верхнего венда V2kt2- глины алевритовые (пылеватые) твердые тонкослоистые либо неяснослоистые и трещиноватые зеленовато-серые,

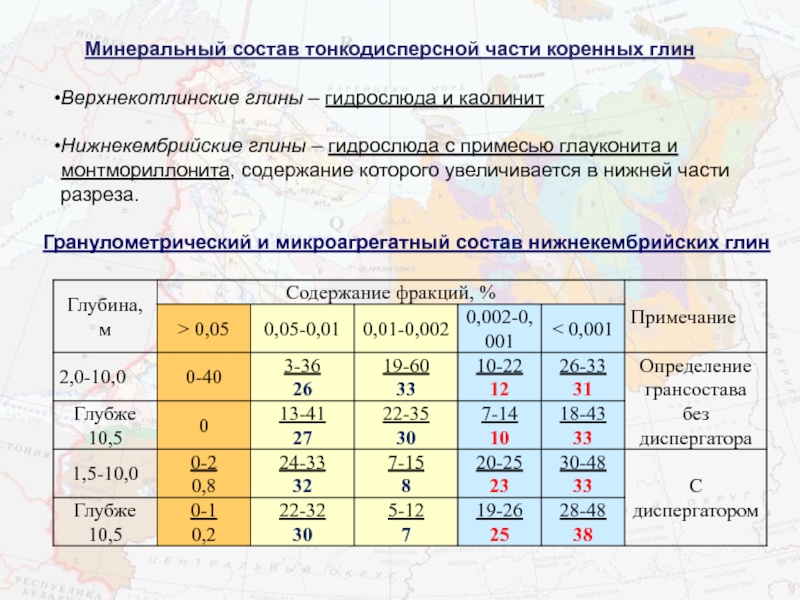

Слайд 3Гранулометрический и микроагрегатный состав нижнекембрийских глин
Минеральный состав тонкодисперсной части коренных

глин

Верхнекотлинские глины – гидрослюда и каолинит

Нижнекембрийские глины – гидрослюда с

примесью глауконита и монтмориллонита, содержание которого увеличивается в нижней части разреза.

Гранулометрический и микроагрегатный состав нижнекембрийских глинМинеральный состав тонкодисперсной части коренных глинВерхнекотлинские глины – гидрослюда и каолинитНижнекембрийские глины

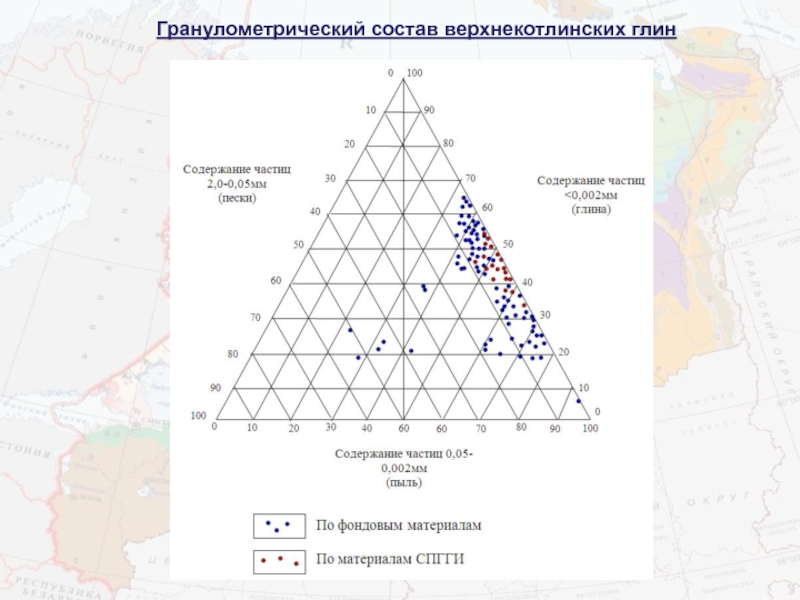

Слайд 4Гранулометрический состав верхнекотлинских глин

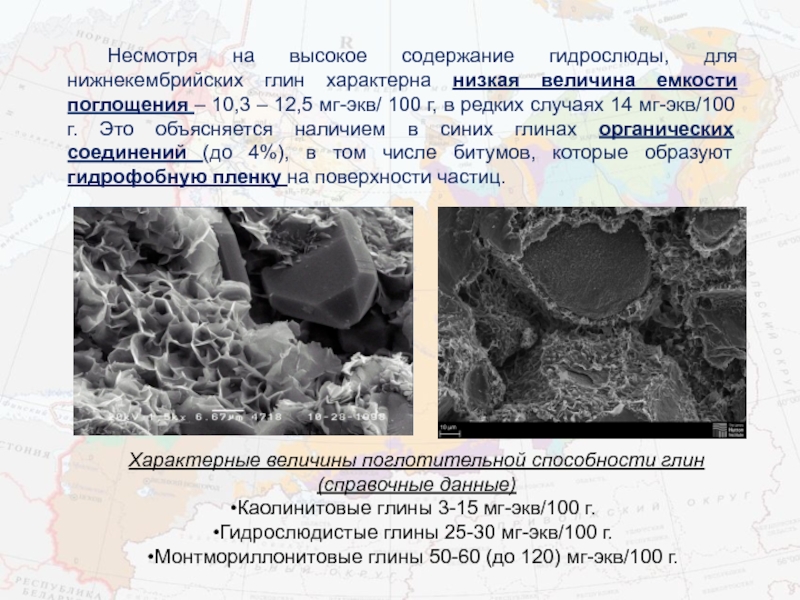

Слайд 5 Несмотря на высокое содержание гидрослюды, для нижнекембрийских глин характерна низкая

величина емкости поглощения – 10,3 – 12,5 мг-экв/ 100 г,

в редких случаях 14 мг-экв/100 г. Это объясняется наличием в синих глинах органических соединений (до 4%), в том числе битумов, которые образуют гидрофобную пленку на поверхности частиц.

Характерные величины поглотительной способности глин
(справочные данные)
Каолинитовые глины 3-15 мг-экв/100 г.
Гидрослюдистые глины 25-30 мг-экв/100 г.
Монтмориллонитовые глины 50-60 (до 120) мг-экв/100 г.

Несмотря на высокое содержание гидрослюды, для нижнекембрийских глин характерна низкая величина емкости поглощения – 10,3 – 12,5

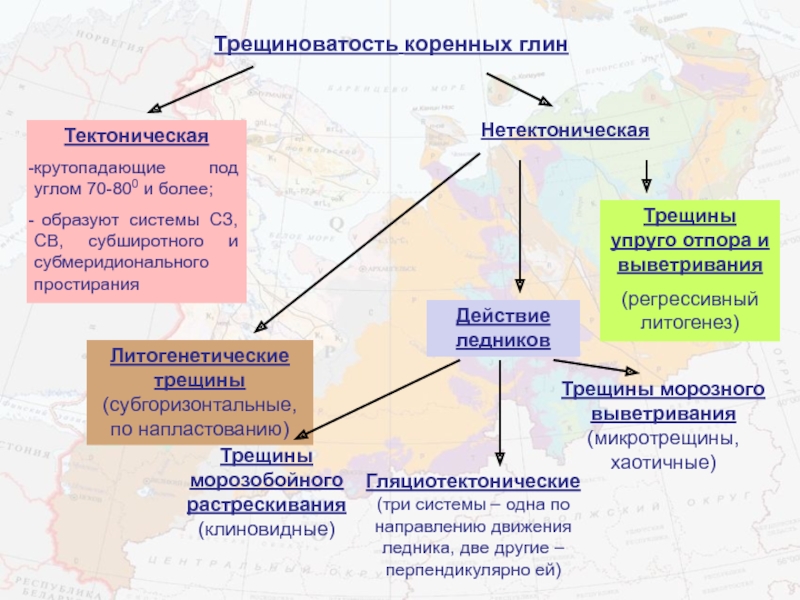

Слайд 6Трещиноватость коренных глин

Тектоническая
крутопадающие под углом 70-800 и более;
образуют

системы СЗ, СВ, субширотного и субмеридионального простирания
Нетектоническая
Литогенетические трещины (субгоризонтальные, по

напластованию)

Трещины морозобойного растрескивания (клиновидные)

Гляциотектонические (три системы – одна по направлению движения ледника, две другие – перпендикулярно ей)

Трещины упруго отпора и выветривания
(регрессивный литогенез)

Действие ледников

Трещины морозного выветривания (микротрещины, хаотичные)

Трещиноватость коренных глинТектоническаякрутопадающие под углом 70-800 и более; образуют системы СЗ, СВ, субширотного и субмеридионального простиранияНетектоническаяЛитогенетические трещины

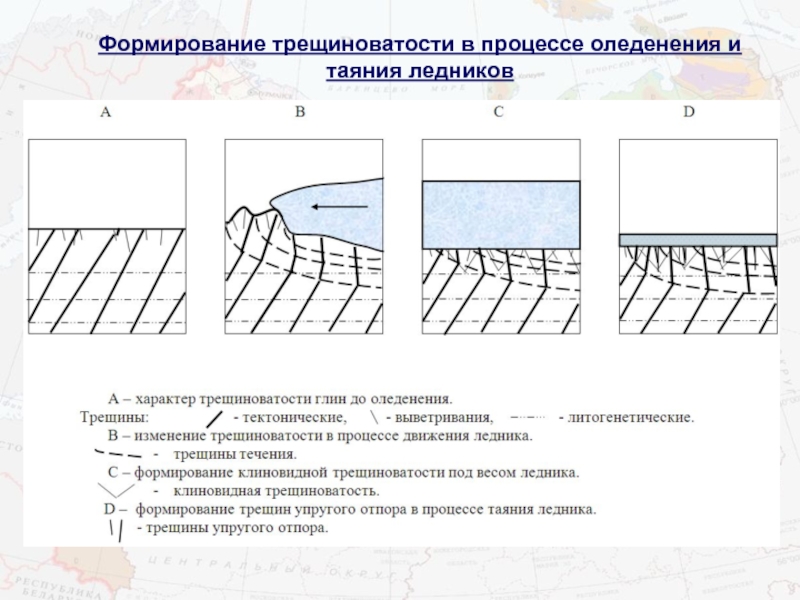

Слайд 7Формирование трещиноватости в процессе оледенения и таяния ледников

Слайд 8Характер изменения размеров блоков коренных глин с глубиной

Слайд 9Изменение степени трещиноватости и влажности верхнекотлинских и синих глин по

глубине

Слайд 10Изменение величины влажности и плотности верхнекотлинских глин с глубиной

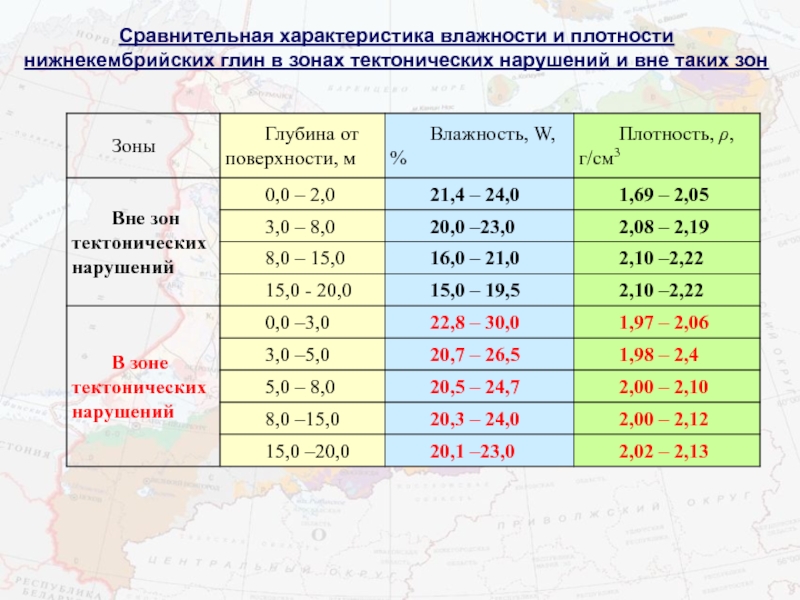

Слайд 11Сравнительная характеристика влажности и плотности нижнекембрийских глин в зонах тектонических

нарушений и вне таких зон

Слайд 12См = Cобр*λсо
λсо для коренных глин – от 0,3 до

0,7

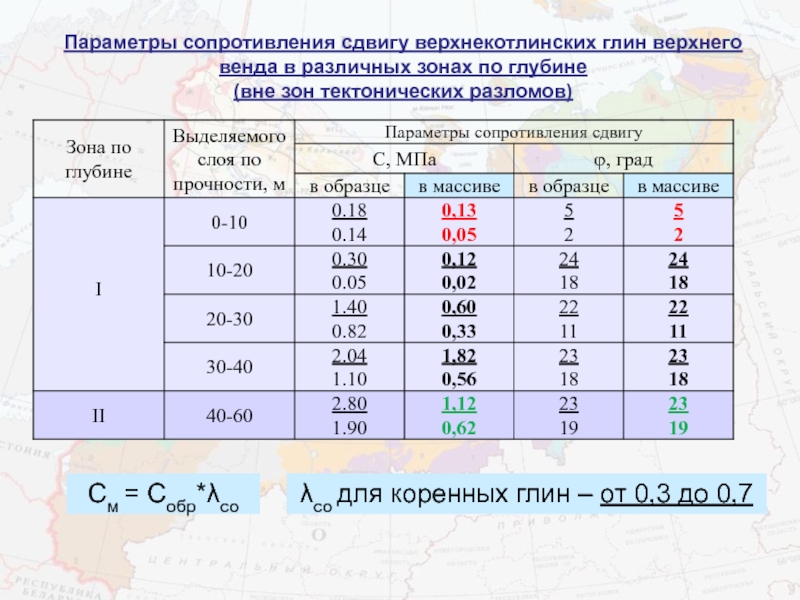

Параметры сопротивления сдвигу верхнекотлинских глин верхнего венда в различных зонах

по глубине (вне зон тектонических разломов)

См = Cобр*λсоλсо для коренных глин – от 0,3 до 0,7Параметры сопротивления сдвигу верхнекотлинских глин верхнего венда

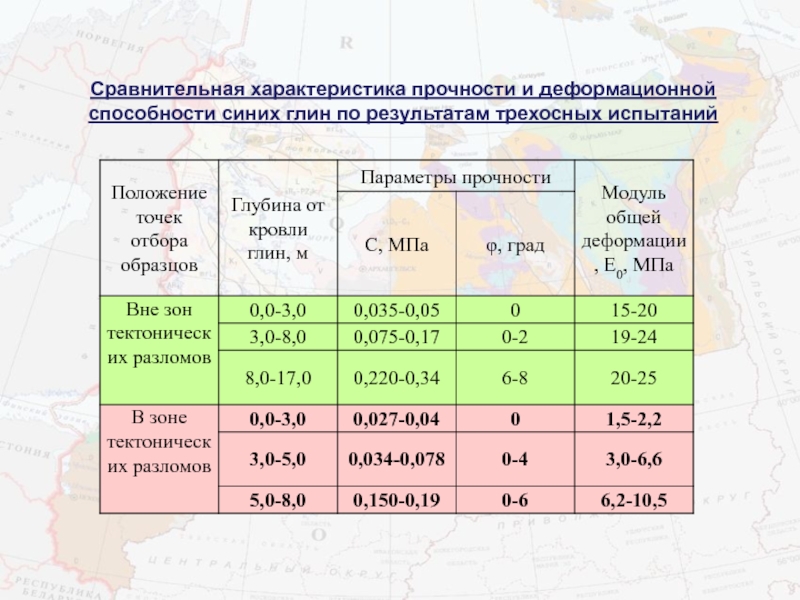

Слайд 13Сравнительная характеристика прочности и деформационной способности синих глин по результатам

трехосных испытаний

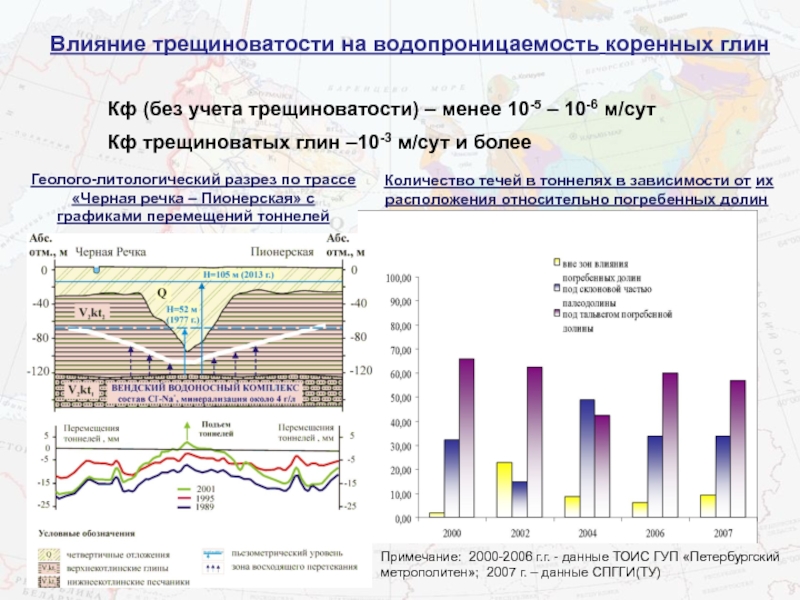

Слайд 14Кф (без учета трещиноватости) – менее 10-5 – 10-6 м/сут

Влияние

трещиноватости на водопроницаемость коренных глин
Кф трещиноватых глин –10-3 м/сут и

более

Количество течей в тоннелях в зависимости от их расположения относительно погребенных долин

Примечание: 2000-2006 г.г. - данные ТОИС ГУП «Петербургский метрополитен»; 2007 г. – данные СПГГИ(ТУ)

Геолого-литологический разрез по трассе «Черная речка – Пионерская» с графиками перемещений тоннелей

Кф (без учета трещиноватости) – менее 10-5 – 10-6 м/сутВлияние трещиноватости на водопроницаемость коренных глинКф трещиноватых глин
