Слайд 1
Лабораторные работы по курсу «Математическое моделирование  технических систем»Студент:Группа:Москва, 2018 г.
Текст слайда:

Лабораторные работы по курсу «Математическое моделирование технических систем»

Студент:
Группа:

Москва, 2018 г.


Слайд 2
Раздел 1: 	Математическое 								моделирование ДВС
Текст слайда:

Раздел 1: Математическое моделирование ДВС


Слайд 3
1. Расчет основных показателей бензинового ДВСИсходные данные
Текст слайда:

1. Расчет основных показателей бензинового ДВС

Исходные данные


Слайд 4
1. Расчет основных показателей бензинового ДВСРезультаты расчета
Текст слайда:

1. Расчет основных показателей бензинового ДВС

Результаты расчета


Слайд 5
1. Расчет основных показателей бензинового ДВСИндикаторная диаграммаМаксимальное давление 77,8 бар при 369 град. Максимальная температура 2740 К
Текст слайда:

1. Расчет основных показателей бензинового ДВС

Индикаторная диаграмма

Максимальное давление 77,8 бар при 369 град.

Максимальная температура 2740 К при 373 град.


Слайд 6
1. Расчет основных показателей бензинового ДВСИндикаторная диаграмма в координатах P-V
Текст слайда:

1. Расчет основных показателей бензинового ДВС

Индикаторная диаграмма в координатах P-V


Слайд 7
2. Расчет внешней скоростной характеристики бензинового ДВСИсходные данные
Текст слайда:

2. Расчет внешней скоростной характеристики бензинового ДВС

Исходные данные


Слайд 8
2. Расчет внешней скоростной характеристики бензинового ДВСЭффективная мощность, кВтНоминальная мощность 85,7 кВт
Текст слайда:

2. Расчет внешней скоростной характеристики бензинового ДВС

Эффективная мощность, кВт

Номинальная мощность 85,7 кВт


Слайд 9
2. Расчет внешней скоростной характеристики бензинового ДВСЭффективный крутящий момент, НмМаксимальный крутящий момент 155 Нм при 5000 1/мин
Текст слайда:

2. Расчет внешней скоростной характеристики бензинового ДВС

Эффективный крутящий момент, Нм

Максимальный крутящий момент 155 Нм при 5000 1/мин


Слайд 10
2. Расчет внешней скоростной характеристики бензинового ДВСУдельный эффективный расход топлива, кг/кВтчМинимальный удельный эффективный расход топлива 0,268 кг/кВтч
Текст слайда:

2. Расчет внешней скоростной характеристики бензинового ДВС

Удельный эффективный расход топлива, кг/кВтч

Минимальный удельный эффективный расход топлива 0,268 кг/кВтч при 4000 1/мин


Слайд 11
3. Расчет регулировочных характеристик бензинового ДВСИсходные данные (1)
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Исходные данные (1)


Слайд 12
3. Расчет регулировочных характеристик бензинового ДВСЭффективная мощность, кВт, в зависимости от коэффициента избытка воздуха
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Эффективная мощность, кВт, в зависимости от коэффициента избытка воздуха


Слайд 13
3. Расчет регулировочных характеристик бензинового ДВСУдельный эффективный расход топлива, кг/кВтч, в зависимости от коэффициента избытка воздухаМинимальный удельный
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Удельный эффективный расход топлива, кг/кВтч, в зависимости от коэффициента избытка воздуха

Минимальный удельный эффективный расход топлива 0,269 кг/кВтч при alfa=1,15


Слайд 14
3. Расчет регулировочных характеристик бензинового ДВСИсходные данные (2)
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Исходные данные (2)


Слайд 15
3. Расчет регулировочных характеристик бензинового ДВСЭффективная мощность, кВт, в зависимости от угла опережения зажиганияНоминальная мощность 40,0 кВт
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Эффективная мощность, кВт, в зависимости от угла опережения зажигания

Номинальная мощность 40,0 кВт при fiоз=12 град. п.к.в.


Слайд 16
3. Расчет регулировочных характеристик бензинового ДВСУдельный эффективный расход топлива, кг/кВтч, в зависимости от угла опережения зажиганияМинимальный удельный
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Удельный эффективный расход топлива, кг/кВтч, в зависимости от угла опережения зажигания

Минимальный удельный эффективный расход топлива 0,253 кг/кВтч при fiоз=12 град. п.к.в.


Слайд 17

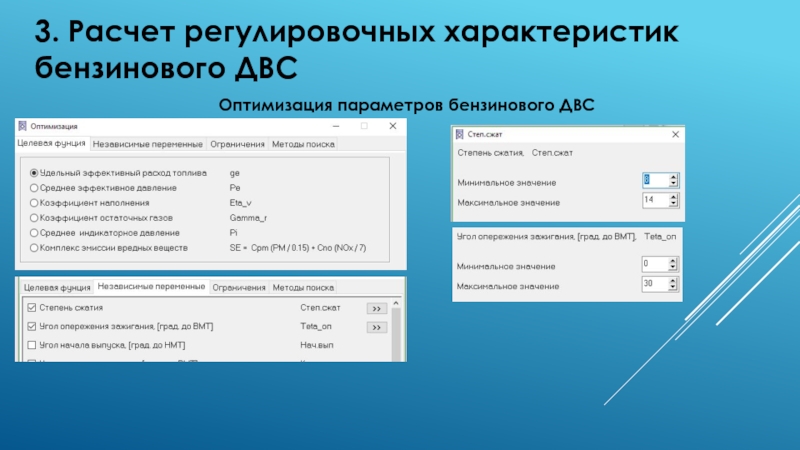

3. Расчет регулировочных характеристик бензинового ДВСОптимизация параметров бензинового ДВС
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Оптимизация параметров бензинового ДВС


Слайд 18
3. Расчет регулировочных характеристик бензинового ДВСОптимизация параметров бензинового ДВС
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Оптимизация параметров бензинового ДВС


Слайд 19
3. Расчет регулировочных характеристик бензинового ДВСРезультаты оптимизации параметров бензинового ДВССтепень сжатия: 14Угол опережения зажигания: 8,1 град. п.к.в,
Текст слайда:

3. Расчет регулировочных характеристик бензинового ДВС

Результаты оптимизации параметров бензинового ДВС

Степень сжатия: 14
Угол опережения зажигания: 8,1 град. п.к.в, до ВМТ
Минимальный удельный эффективный расход топлива 0,239 кг/кВтч


Слайд 20
4. Расчет основных показателей дизельного ДВСИсходные данные
Текст слайда:

4. Расчет основных показателей дизельного ДВС

Исходные данные


Слайд 21
4. Расчет основных показателей дизельных ДВСРезультаты расчета
Текст слайда:

4. Расчет основных показателей дизельных ДВС

Результаты расчета


Слайд 22
4. Расчет основных показателей дизельных ДВСИндикаторная диаграмма, давление в цилиндреМаксимальное давление 77,8 бар при 369 град. БензиновыйДизельныйДизельный
Текст слайда:

4. Расчет основных показателей дизельных ДВС

Индикаторная диаграмма, давление в цилиндре

Максимальное давление 77,8 бар при 369 град.

Бензиновый

Дизельный

Дизельный с наддувом

Максимальное давление 121,8 бар при 365 град.

Максимальное давление 175,1 бар при 368 град.


Слайд 23
4. Расчет основных показателей дизельных ДВСИндикаторная диаграмма, температура в цилиндреБензиновыйДизельныйДизельный с наддувомМаксимальная температура 2740 К при 378
Текст слайда:

4. Расчет основных показателей дизельных ДВС

Индикаторная диаграмма, температура в цилиндре

Бензиновый

Дизельный

Дизельный с наддувом

Максимальная температура
2740 К при 378 град.

Максимальная температура
2240 К при 371 град.

Максимальная температура
2440 К при 373 град.


Слайд 24
4. Расчет основных показателей дизельных ДВСВыводы:-Сравнение момента, мощности, макс температуры, ср.эф. расхода топлива,  эф. и инд.
Текст слайда:

4. Расчет основных показателей дизельных ДВС

Выводы:
-Сравнение момента, мощности, макс температуры, ср.эф. расхода топлива, эф. и инд. КПД, коэф. наполнения и остаточных газов


Слайд 25
5. Расчет внешней скоростной характеристики дизельного ДВСИсходные данные
Текст слайда:

5. Расчет внешней скоростной характеристики дизельного ДВС

Исходные данные


Слайд 26
5. Расчет внешней скоростной характеристики дизельного ДВСЭффективная мощность
Текст слайда:

5. Расчет внешней скоростной характеристики дизельного ДВС

Эффективная мощность


Слайд 27
5. Расчет внешней скоростной характеристики дизельного ДВСКрутящий момент
Текст слайда:

5. Расчет внешней скоростной характеристики дизельного ДВС

Крутящий момент


Слайд 28
5. Расчет внешней скоростной характеристики дизельного ДВСУдельный эффективный расход топлива
Текст слайда:

5. Расчет внешней скоростной характеристики дизельного ДВС

Удельный эффективный расход топлива


Слайд 29
Раздел 2: 	Математическое 														моделирование Автомобилей
Текст слайда:

Раздел 2: Математическое моделирование Автомобилей


Слайд 30
6. Расчет основных показателей автомобиля с механической коробкой передач Исходные данные
Текст слайда:

6. Расчет основных показателей автомобиля с механической коробкой передач

Исходные данные


Слайд 31
6. Расчет основных показателей автомобиля с механической коробкой передач Исходные данныеКорректировка мощностиКорректировка массыКоэффициент аэродинамического сопротивления Радиус качения
Текст слайда:

6. Расчет основных показателей автомобиля с механической коробкой передач

Исходные данные

Корректировка мощности

Корректировка массы

Коэффициент аэродинамического
сопротивления

Радиус качения колеса


Слайд 32
6. Расчет основных показателей автомобиля с механической коробкой передач Исходные данныеДинамика разгона и ускорениеПреодолеваемый подъем на Скорости
Текст слайда:

6. Расчет основных показателей автомобиля с механической коробкой передач

Исходные данные

Динамика разгона и ускорение

Преодолеваемый подъем на
Скорости 60 км/ч


Слайд 33
6. Расчет основных показателей автомобиля с механической коробкой передач Результаты расчетаСкорость движения в циклеТемпературы в двигателе и
Текст слайда:

6. Расчет основных показателей автомобиля с механической коробкой передач

Результаты расчета

Скорость движения
в цикле


Температуры в двигателе
и под капотом


Выбросы ВВ



Передаточное
отношение в
трансмиссии


Слайд 34
6. Расчет основных показателей автомобиля с механической коробкой передач Результаты расчета
Текст слайда:

6. Расчет основных показателей автомобиля с механической коробкой передач

Результаты расчета


Слайд 35
6. Расчет основных показателей автомобиля с механической коробкой передач Результаты расчета
Текст слайда:

6. Расчет основных показателей автомобиля с механической коробкой передач

Результаты расчета
