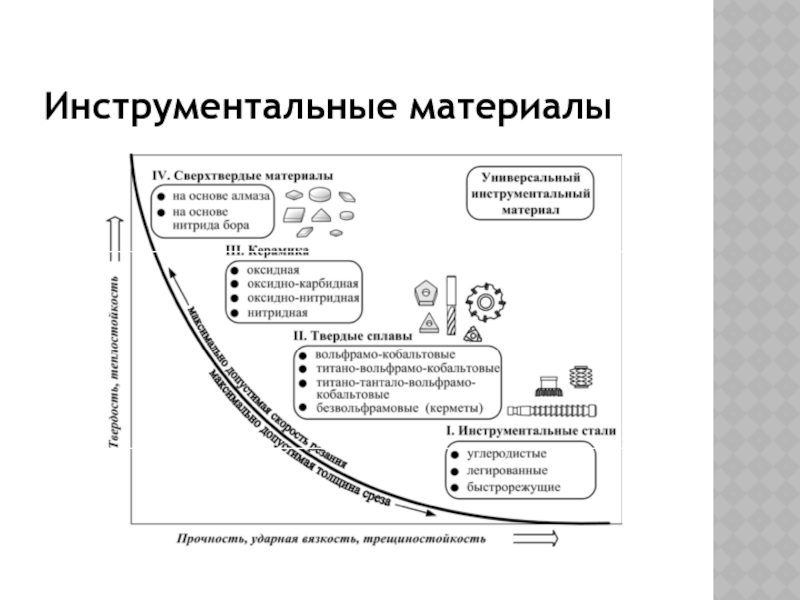

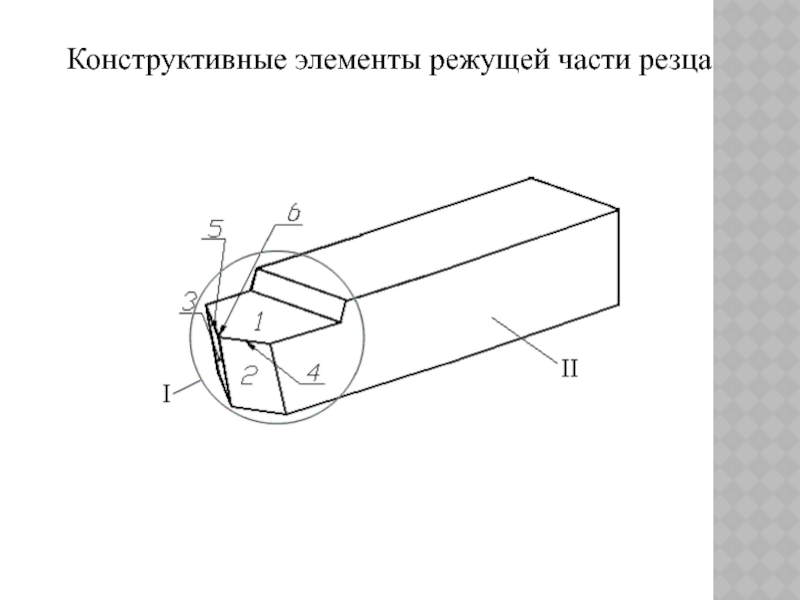

Лекция 1 Введение, основные термины и понятия. Элементы режима резания и

параметры сечения среза

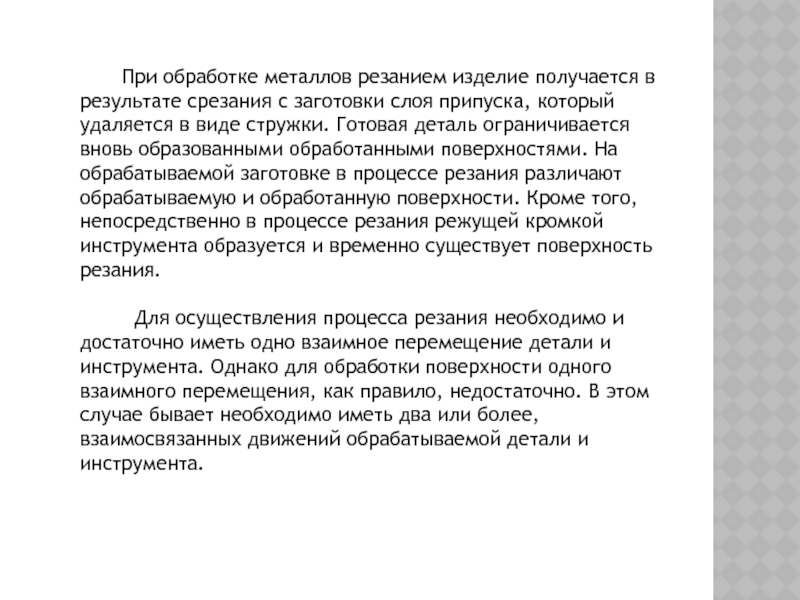

в результате срезания с заготовки слоя припуска, который удаляется в

виде стружки. Готовая деталь ограничивается вновь образованными обработанными поверхностями. На обрабатываемой заготовке в процессе резания различают обрабатываемую и обработанную поверхности. Кроме того, непосредственно в процессе резания режущей кромкой инструмента образуется и временно существует поверхность резания.

Для осуществления процесса резания необходимо и достаточно иметь одно взаимное перемещение детали и инструмента. Однако для обработки поверхности одного взаимного перемещения, как правило, недостаточно. В этом случае бывает необходимо иметь два или более, взаимосвязанных движений обрабатываемой детали и инструмента.

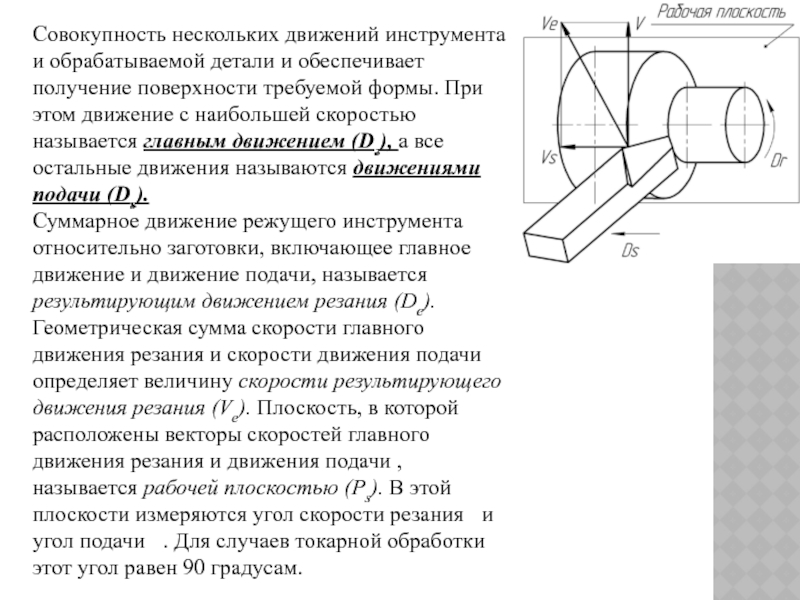

поверхности требуемой формы. При этом движение с наибольшей скоростью называется

главным движением (Dг), а все остальные движения называются движениями подачи (Ds).
Суммарное движение режущего инструмента относительно заготовки, включающее главное движение и движение подачи, называется результирующим движением резания (De). Геометрическая сумма скорости главного движения резания и скорости движения подачи определяет величину скорости результирующего движения резания (Ve). Плоскость, в которой расположены векторы скоростей главного движения резания и движения подачи , называется рабочей плоскостью (Ps). В этой плоскости измеряются угол скорости резания  и угол подачи  . Для случаев токарной обработки этот угол равен 90 градусам.

три параметра:
1. глубина резания t (мм);
2. подача s (мм/об);
3.скорость резания

v (мм/мин);

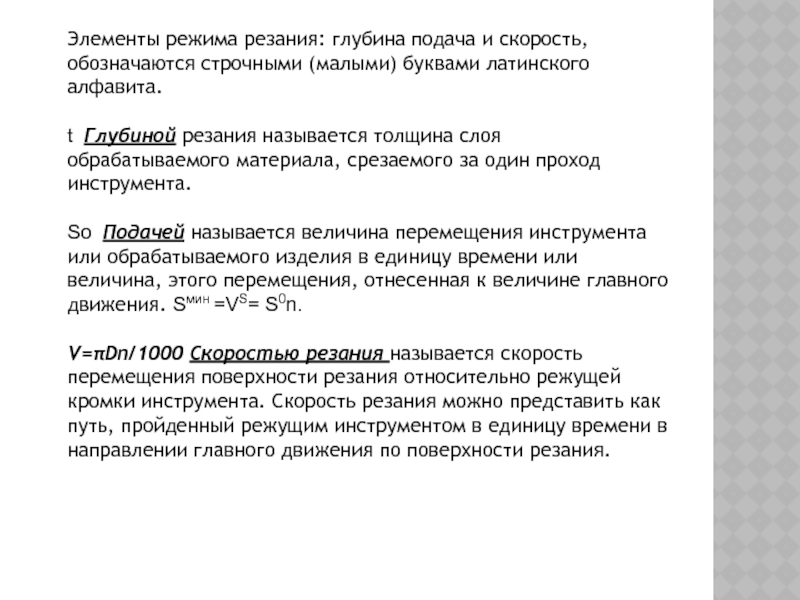

Элементы режима резания. Геометрия срезаемого слоя

буквами латинского алфавита.

t Глубиной резания называется толщина слоя обрабатываемого материала,

срезаемого за один проход инструмента.

Sо Подачей называется величина перемещения инструмента или обрабатываемого изделия в единицу времени или величина, этого перемещения, отнесенная к величине главного движения. Sмин =VS= S0n.

V=πDn/1000 Скоростью резания называется скорость перемещения поверхности резания относительно режущей кромки инструмента. Скорость резания можно представить как путь, пройденный режущим инструментом в единицу времени в направлении главного движения по поверхности резания.

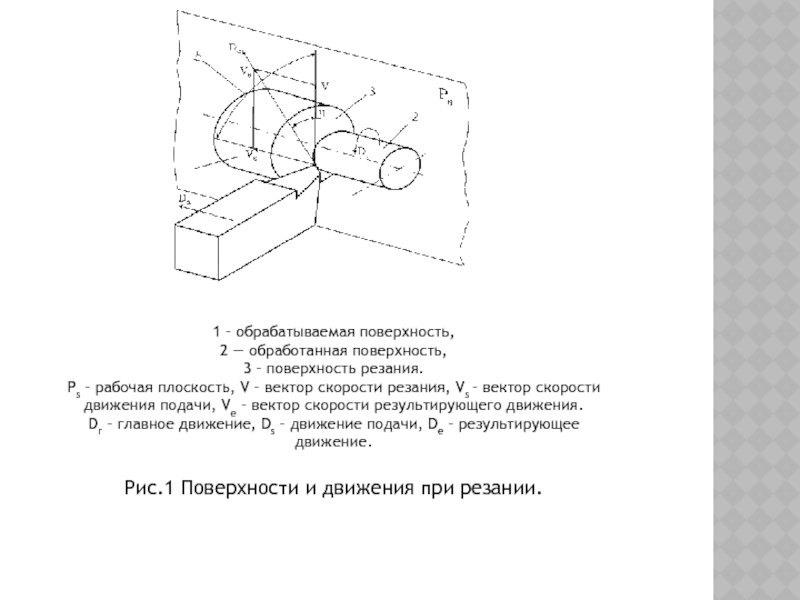

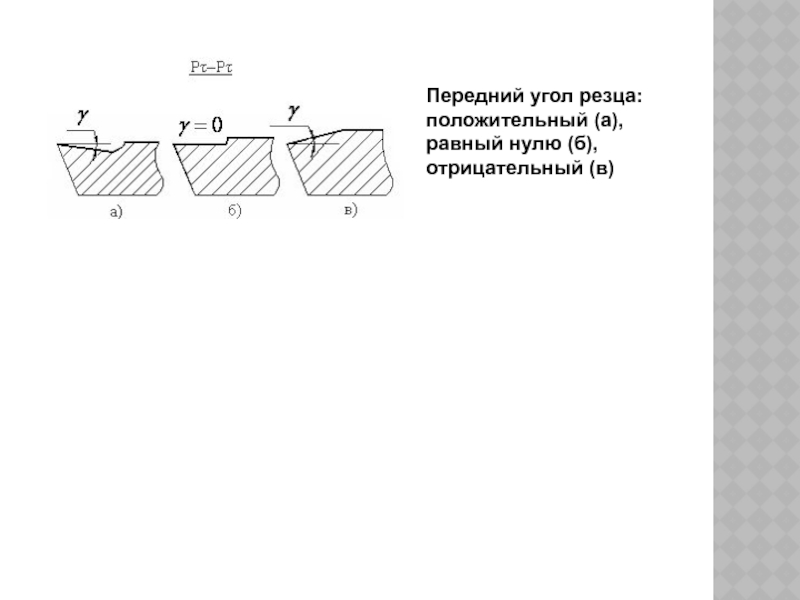

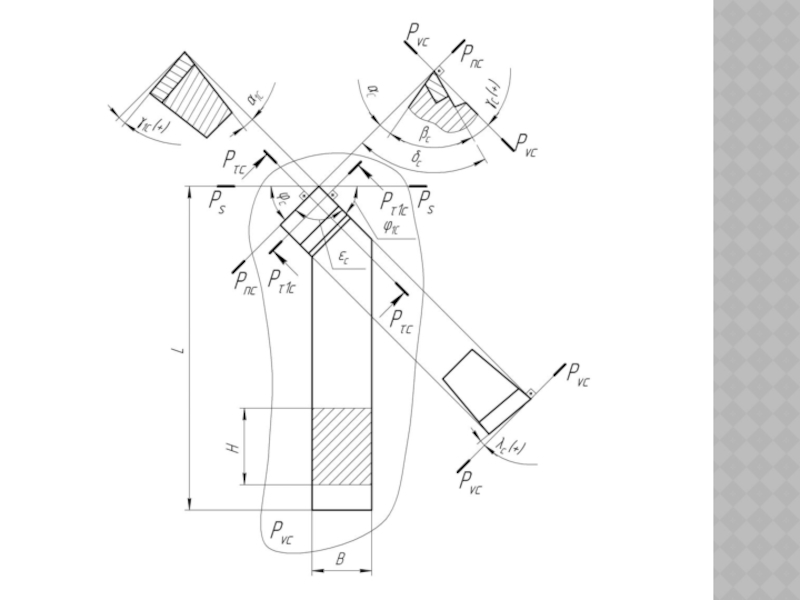

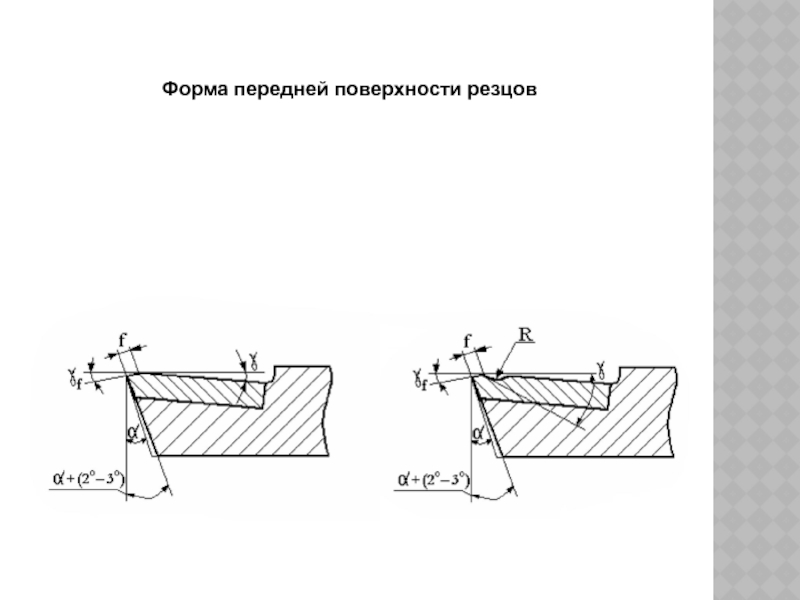

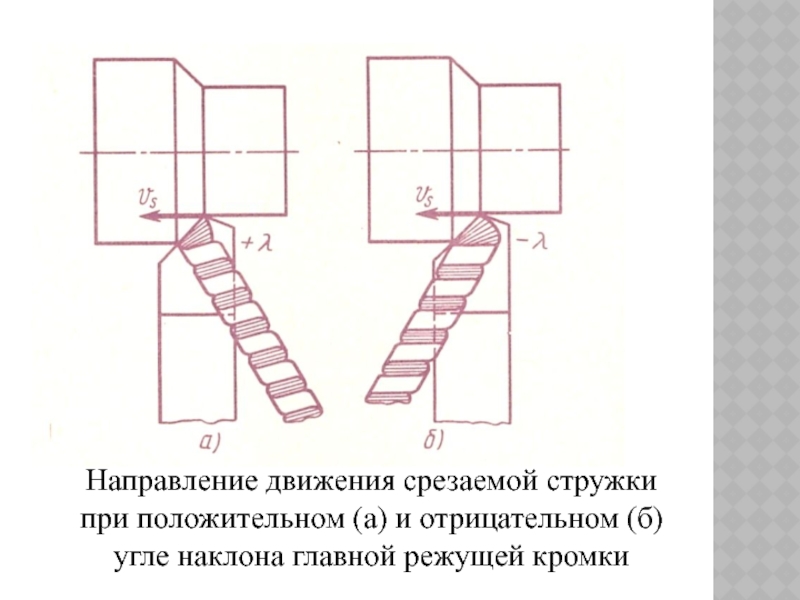

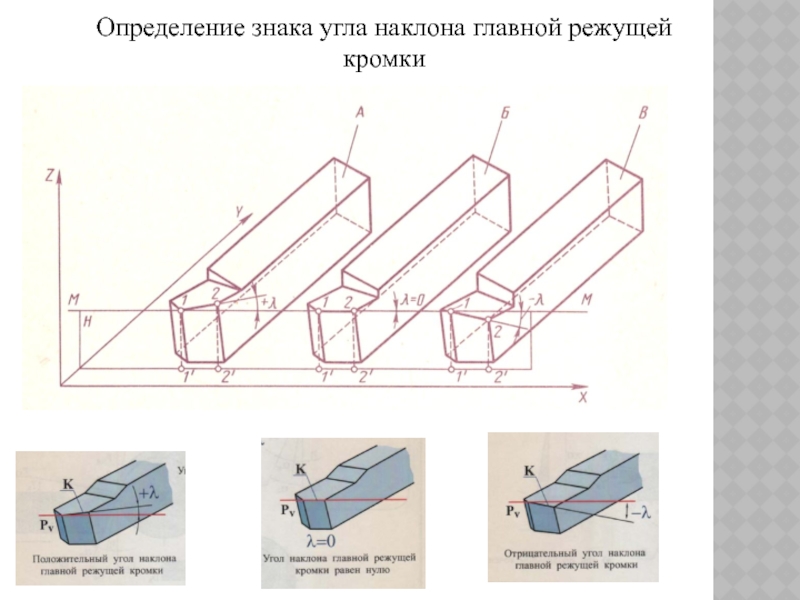

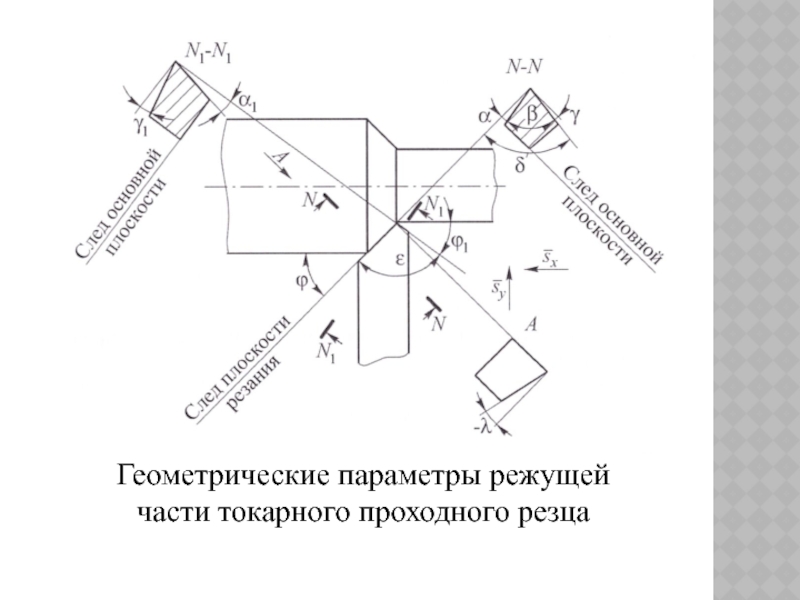

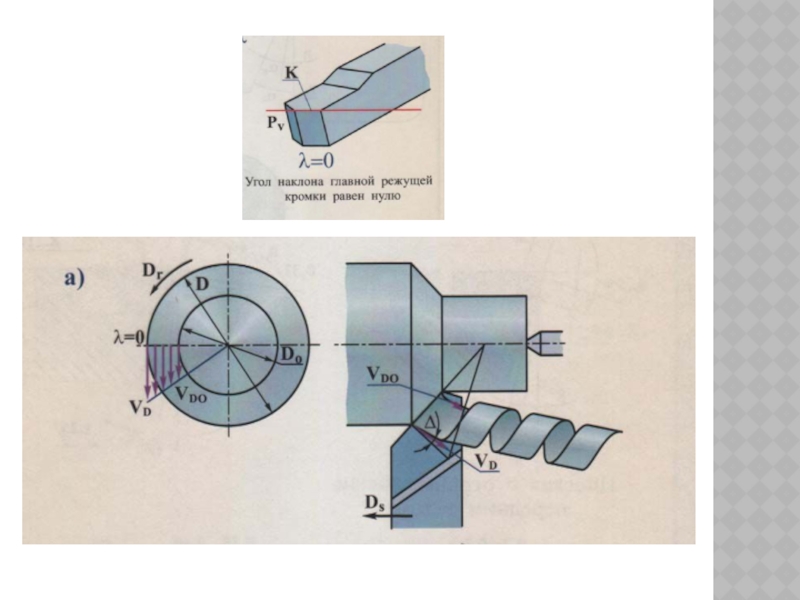

главной режущей кромки

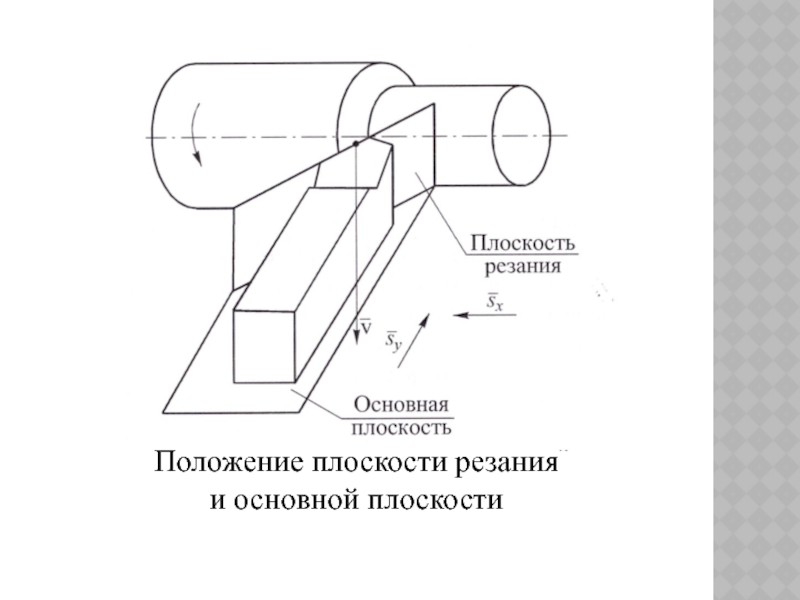

рабочая плоскость, V – вектор скорости резания, Vs – вектор скорости

движения подачи, Ve – вектор скорости результирующего движения.
Dг – главное движение, Ds – движение подачи, De – результирующее движение.

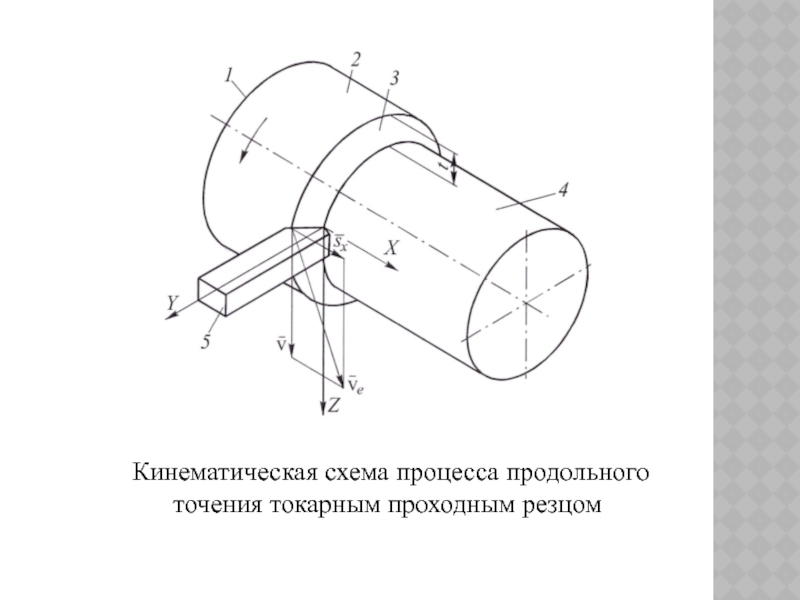

Рис.1 Поверхности и движения при резании.

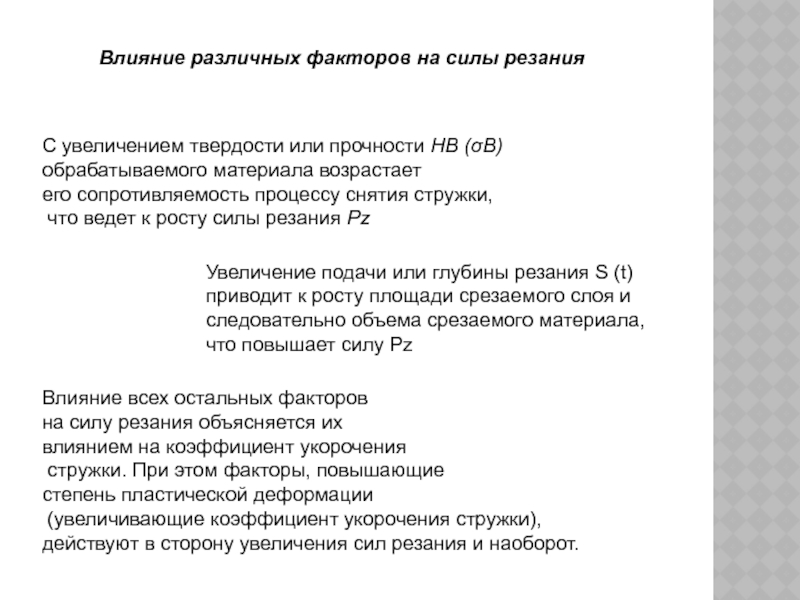

прочности HB (σB)
обрабатываемого материала возрастает
его сопротивляемость процессу снятия

стружки,
что ведет к росту силы резания Pz

Увеличение подачи или глубины резания S (t)
приводит к росту площади срезаемого слоя и
следовательно объема срезаемого материала,
что повышает силу Pz

Влияние всех остальных факторов
на силу резания объясняется их
влиянием на коэффициент укорочения
стружки. При этом факторы, повышающие
степень пластической деформации
(увеличивающие коэффициент укорочения стружки),
действуют в сторону увеличения сил резания и наоборот.

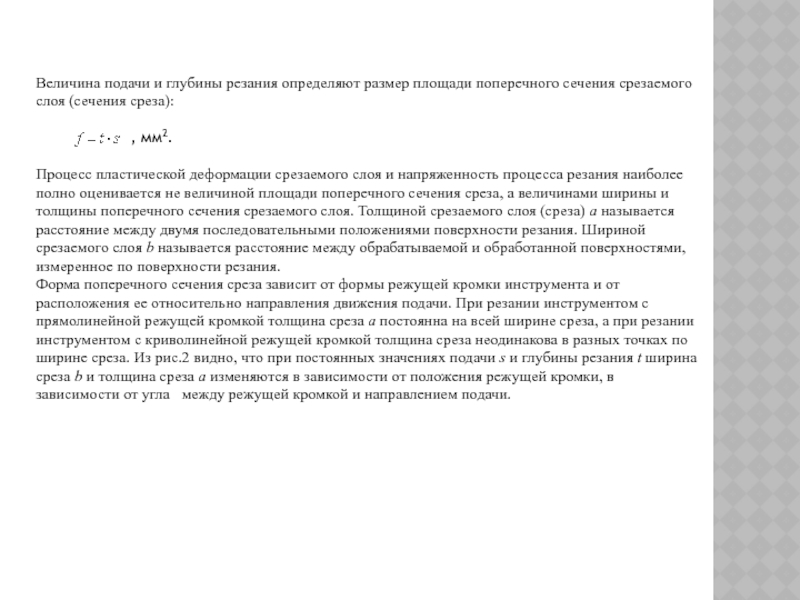

срезаемого слоя (сечения среза):

, мм2.

Процесс пластической деформации срезаемого слоя и напряженность процесса резания наиболее полно оценивается не величиной площади поперечного сечения среза, а величинами ширины и толщины поперечного сечения срезаемого слоя. Толщиной срезаемого слоя (среза) a называется расстояние между двумя последовательными положениями поверхности резания. Шириной срезаемого слоя b называется расстояние между обрабатываемой и обработанной поверхностями, измеренное по поверхности резания.

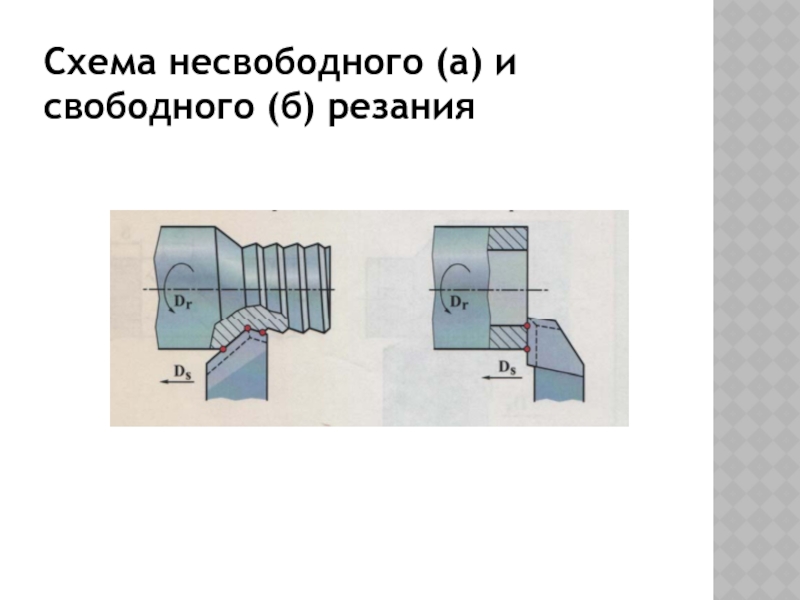

Форма поперечного сечения среза зависит от формы режущей кромки инструмента и от расположения ее относительно направления движения подачи. При резании инструментом с прямолинейной режущей кромкой толщина среза а постоянна на всей ширине среза, а при резании инструментом с криволинейной режущей кромкой толщина среза неодинакова в разных точках по ширине среза. Из рис.2 видно, что при постоянных значениях подачи s и глубины резания t ширина среза b и толщина среза a изменяются в зависимости от положения режущей кромки, в зависимости от угла  между режущей кромкой и направлением подачи.

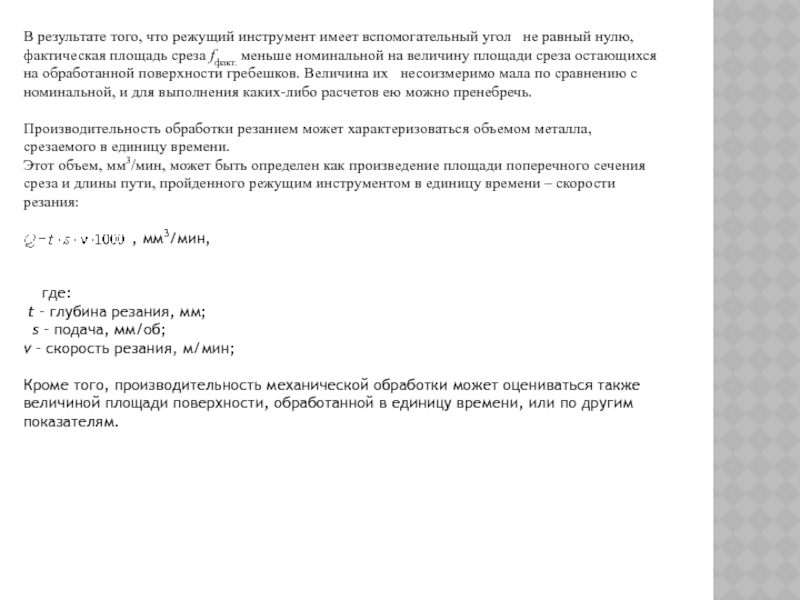

равный нулю, фактическая площадь среза fфакт. меньше номинальной на величину площади среза

остающихся на обработанной поверхности гребешков. Величина их  несоизмеримо мала по сравнению с номинальной, и для выполнения каких-либо расчетов ею можно пренебречь.
Производительность обработки резанием может характеризоваться объемом металла, срезаемого в единицу времени.
Этот объем, мм3/мин, может быть определен как произведение площади поперечного сечения среза и длины пути, пройденного режущим инструментом в единицу времени – скорости резания:

, мм3/мин,


где:
 t – глубина резания, мм;
s – подача, мм/об;  v – скорость резания, м/мин;

Кроме того, производительность механической обработки может оцениваться также величиной площади поверхности, обработанной в единицу времени, или по другим показателям.
