Лекция 11. Измерители высоты облачности ИВО и РВО ИВО и РВО измеряют высоту

измеряют высоту облачности светолокационным методом.
Передатчик посылает в облако короткий импульс

Измеряется время хода импульса до облака и обратно.

Это время имеет порядок 10-5 с.

Рис. 11.1. К пояснению светолокационного метода.

помощью электронно-лучевой трубки (ЭЛТ).
Импульс напряжения, подаваемый на горизонтально отклоняющие пластины,

Соответственно, на экране возникает светящаяся линия.

Начало импульса развертки совпадает с моментом вспышки лампы передатчика.

В момент, когда отраженный световой импульс приходит на приемник, на вертикально отклоняющие пластины подается импульс напряжения.

характерный всплеск – облачный импульс.

тем правее на экране находится облачный импульс.

фокусе вогнутого зеркала передатчика находится импульсная газоразрядная лампа.
Лампа работает с

Генератор развертки формирует импульс развертки.

В фокусе вогнутого зеркала приемника находится ФЭУ. Он преобразует световой сигнал в электрический.

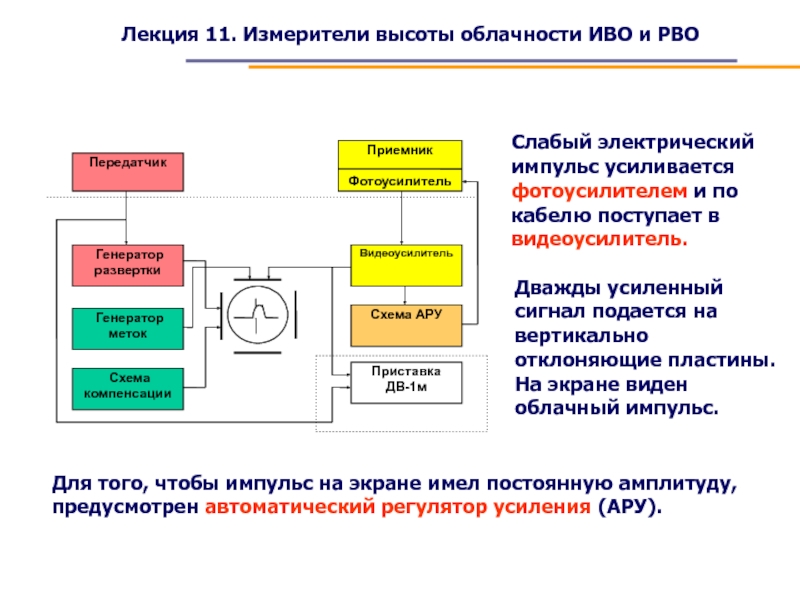

усиливается фотоусилителем и по кабелю поступает в видеоусилитель.
Дважды усиленный сигнал

Для того, чтобы импульс на экране имел постоянную амплитуду, предусмотрен автоматический регулятор усиления (АРУ).

на горизонтально отклоняющие пластины постоянное напряжение. Импульс смещается вправо или

переднего фронта импульса на центр экрана и отсчитывает высоту облаков

для калибровки прибора. При измерениях его не включают.
Приставка ДВ-1м используется

Пределы измерения ИВО-1м – от 50 до 1500 метров.

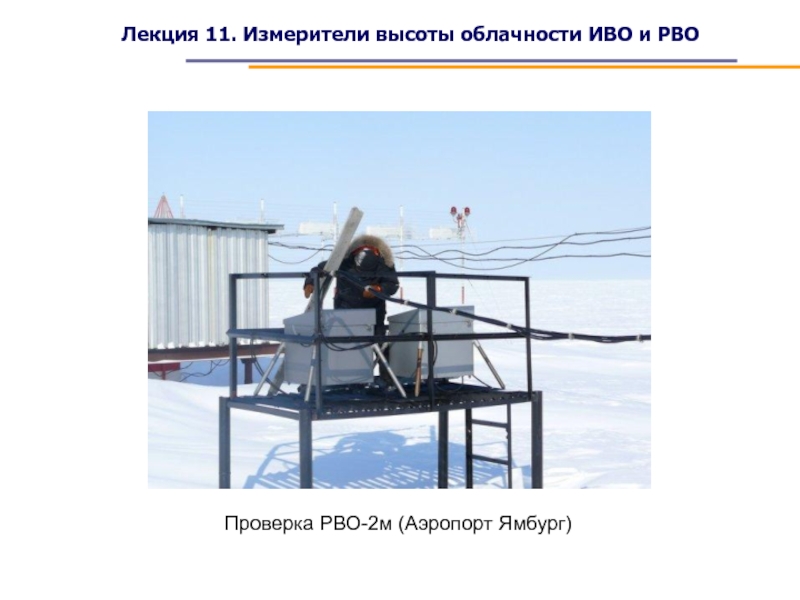

РВО-2м (Аэропорт Ямбург)

Ямбург)

принципиальная схема передатчика световых импульсов.
Принципиальная схема передатчика световых импульсов.

от высоковольтного выпрямителя через диод VD5 до напряжения ~4,4 Кв.

Этого напряжения недостаточно для вспышки импульсной лампы. Потому в лампе предусмотрен электрод поджига.

на расстоянии 1-2мм от катода. Для возникновения искры в таком

Напряжение подается на электрод поджига с конденсатора С56. Он заряжается через резистор R. Зарядка происходит достаточно медленно (t ~ 0,05с).

поджига лампа вспыхивает. Конденсаторы С55 и С56 разряжаются через лампу.

С помощью резистора R можно регулировать ток заряда. Следовательно, можно регулировать время заряда конденсатора С56, а значит – частоту импульсов света.

проходит разряд по цепи «анод лампы – земля». Значит, через

Порядок Rab ~ несколько ом. Поэтому падение напряжения на нем невелико (около нескольких вольт). Сформированный импульс напряжения называется импульсом запуска.

Импульс запуска подается на генератор импульсов развертки.
