Слайд 1Лекция 1.3.7. Общие принципы построения беспроводных ЛВС. WiFi. WiMax.
Астрахань, 2018
Александр
Александрович Олейников
Компьютерные и телекоммуникационные сети
Слайд 2Способы организации БЛВС (рис.3.42):
с базовой станцией (рис.3.42,а), когда обмен данными
между рабочими (мобильными) станциями (А, В, С) осуществляется через базовую
станцию;
без базовой станции (рис.3.42,б), когда обмен данными между станциями (А, В, С) осуществляется напрямую.
Слайд 3Преимущества беспроводных ЛВС (БЛВС) по сравнению с проводными:
простота и дешевизна построения и реорганизации
сети;
мобильность пользователей.
Недостатки беспроводных ЛВС:
низкая помехоустойчивость;
неопределенность зоны покрытия;
проблема «скрытого терминала».
Проблема «скрытого
терминала» состоит в следующем. Положим, что станция А (рис.3.42,б), передаёт данные станции В. Станция С не «слышит» станцию А (она является «скрытым терминалом» для станции С) и, полагая, что среда передачи свободна, начинает передачу данных, предназначенных для станции В. Очевидно, что возникающая при этом коллизия приведёт к искажению передаваемых данных как от станции А, так и от станции С.

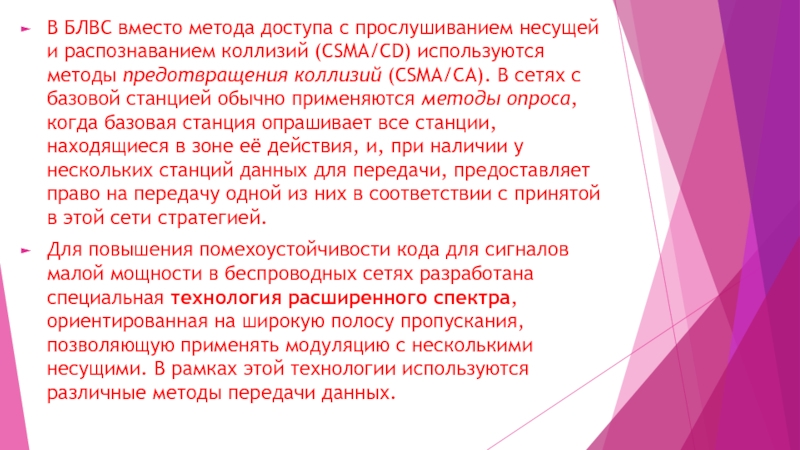

Слайд 4В БЛВС вместо метода доступа с прослушиванием несущей и распознаванием
коллизий (CSMA/CD) используются методы предотвращения коллизий (CSMA/CA). В сетях с
базовой станцией обычно применяются методы опроса, когда базовая станция опрашивает все станции, находящиеся в зоне её действия, и, при наличии у нескольких станций данных для передачи, предоставляет право на передачу одной из них в соответствии с принятой в этой сети стратегией.
Для повышения помехоустойчивости кода для сигналов малой мощности в беспроводных сетях разработана специальная технология расширенного спектра, ориентированная на широкую полосу пропускания, позволяющую применять модуляцию с несколькими несущими. В рамках этой технологии используются различные методы передачи данных.

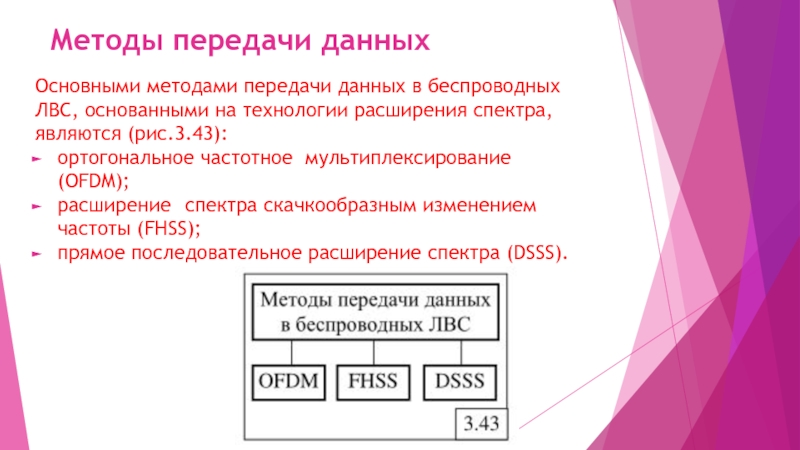

Слайд 5Методы передачи данных
Основными методами передачи данных в беспроводных ЛВС, основанными
на технологии расширения спектра, являются (рис.3.43):
ортогональное частотное мультиплексирование (OFDM);
расширение спектра скачкообразным изменением
частоты (FHSS);
прямое последовательное расширение спектра (DSSS).
Слайд 6Ортогональное частотное мультиплексирование
Ортогональное частотное мультиплексирование (OFDM – Orthogonal Frequency Division
Multiplexing) используется для передачи данных со скоростью до 54 Мбит/с
в диапазоне 5 ГГц.
На рис.3.44 показана схема реализации OFDM.
Битовый поток данных делится на N подпотоков, каждый из которых модулируется с помощью методов частотной (FSK) или фазовой (PSK) манипуляции с использованием несущей, которая обычно кратна основной частоте f0 . На основе быстрого преобразования Фурье все несущие сворачиваются в общий сигнал, спектр которого примерно равен спектру сигнала, кодируемого одной несущей. После передачи такого сигнала на приёмной стороне с использованием преобразования Фурье выделяются несущие подпотоки, из которых формируется исходный битовый поток.
Слайд 7Разделение исходного высокоскоростного потока на несколько низкоскоростных потоков позволяет уменьшить
интерференцию передаваемых сигналов за счёт увеличения битового интервала.

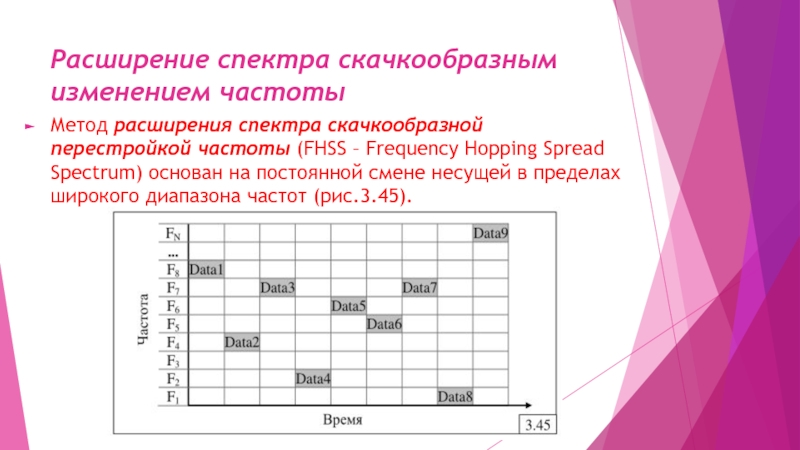

Слайд 8Расширение спектра скачкообразным изменением частоты
Метод расширения спектра скачкообразной перестройкой частоты
(FHSS – Frequency Hopping Spread Spectrum) основан на постоянной смене
несущей в пределах широкого диапазона частот (рис.3.45).

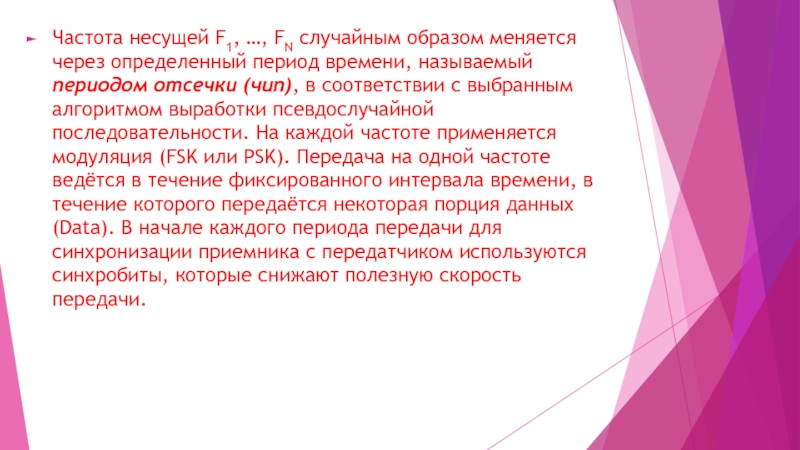

Слайд 9Частота несущей F1, …, FN случайным образом меняется через определенный
период времени, называемый периодом отсечки (чип), в соответствии с выбранным
алгоритмом выработки псевдослучайной последовательности. На каждой частоте применяется модуляция (FSK или PSK). Передача на одной частоте ведётся в течение фиксированного интервала времени, в течение которого передаётся некоторая порция данных (Data). В начале каждого периода передачи для синхронизации приемника с передатчиком используются синхробиты, которые снижают полезную скорость передачи.
Слайд 10В зависимости от скорости изменения несущей различают 2 режима расширения
спектра:
медленное расширение спектра (рис.3.46,а) – за один период отсечки передается
несколько бит;
быстрое расширение спектра (рис.3.46,б) – один бит передается за несколько периодов отсечки, то есть повторяется несколько раз.
В первом случае период передачи данных меньше периода передачи чипа, во втором – больше.
Слайд 11Метод быстрого расширения спектра обеспечивает более надёжную передачу данных при
наличии помех за счёт многократного повторения значения одного и того
же бита на разных частотах, но более сложен в реализации, чем метод медленного расширения спектра.

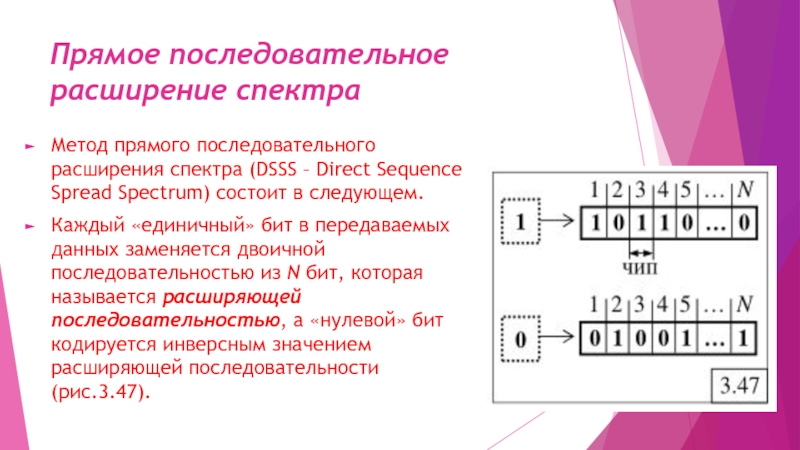

Слайд 12Прямое последовательное расширение спектра
Метод прямого последовательного расширения спектра (DSSS –
Direct Sequence Spread Spectrum) состоит в следующем.
Каждый «единичный» бит в
передаваемых данных заменяется двоичной последовательностью из N бит, которая называется расширяющей последовательностью, а «нулевой» бит кодируется инверсным значением расширяющей последовательности (рис.3.47).

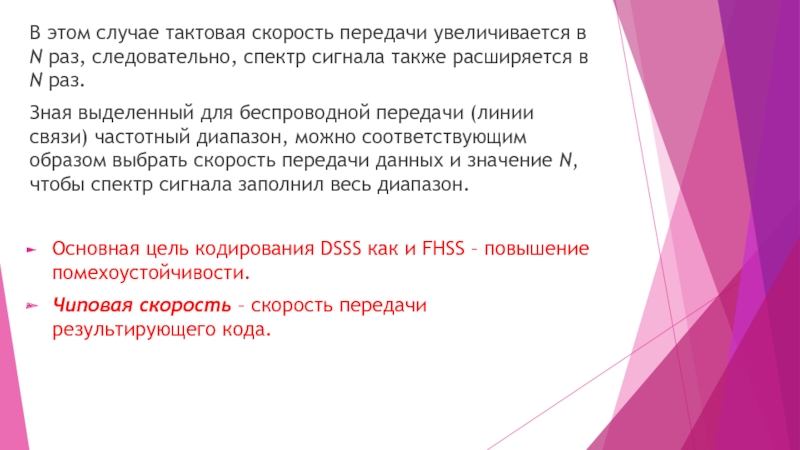

Слайд 13В этом случае тактовая скорость передачи увеличивается в N раз,
следовательно, спектр сигнала также расширяется в N раз.
Зная выделенный для
беспроводной передачи (линии связи) частотный диапазон, можно соответствующим образом выбрать скорость передачи данных и значение N, чтобы спектр сигнала заполнил весь диапазон.
Основная цель кодирования DSSS как и FHSS – повышение помехоустойчивости.
Чиповая скорость – скорость передачи результирующего кода.

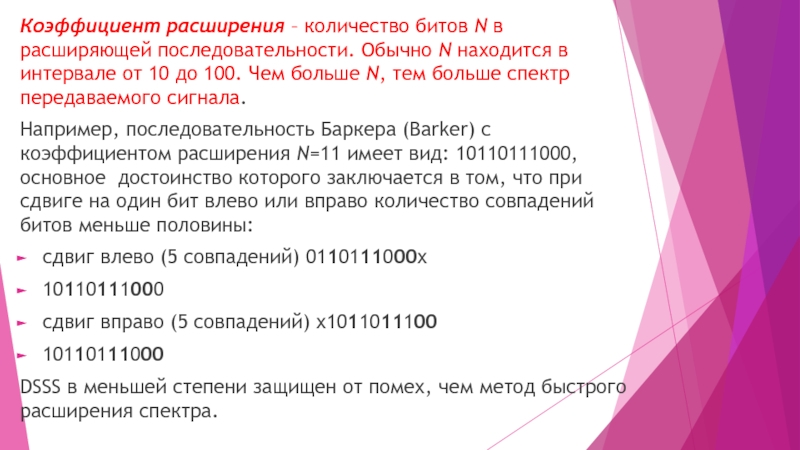

Слайд 14Коэффициент расширения – количество битов N в расширяющей последовательности. Обычно
N находится в интервале от 10 до 100. Чем больше
N, тем больше спектр передаваемого сигнала.
Например, последовательность Баркера (Barker) с коэффициентом расширения N=11 имеет вид: 10110111000, основное достоинство которого заключается в том, что при сдвиге на один бит влево или вправо количество совпадений битов меньше половины:
сдвиг влево (5 совпадений) 0110111000х
10110111000
сдвиг вправо (5 совпадений) х1011011100
10110111000
DSSS в меньшей степени защищен от помех, чем метод быстрого расширения спектра.

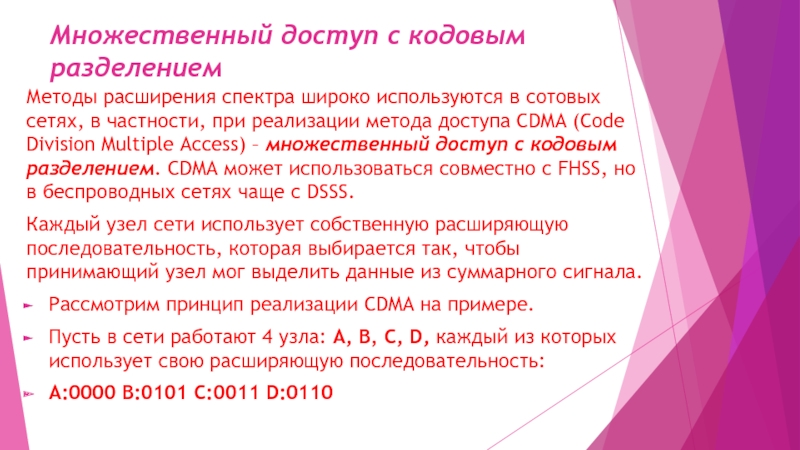

Слайд 15Множественный доступ с кодовым разделением
Методы расширения спектра широко используются в
сотовых сетях, в частности, при реализации метода доступа CDMA (Code
Division Multiple Access) – множественный доступ с кодовым разделением. CDMA может использоваться совместно с FHSS, но в беспроводных сетях чаще с DSSS.
Каждый узел сети использует собственную расширяющую последовательность, которая выбирается так, чтобы принимающий узел мог выделить данные из суммарного сигнала.
Рассмотрим принцип реализации CDMA на примере.
Пусть в сети работают 4 узла: A, B, C, D, каждый из которых использует свою расширяющую последовательность:
A:0000 B:0101 C:0011 D:0110
Слайд 16Для представления 1 и 0 используются аддитивные инверсные сигналы, показанные
на рис.3.48 и обозначенные соответственно куак (+А) и (-А).
Очевидно,
что (+А)+(-А)=0
Для упрощения выкладок обозначим: (+А)= 1 и (-А)= - 1
Тогда, расширяющие последовательности для узлов A, B, C и D примут вид:
Слайд 17Положим теперь, что передачу ведут все 4 узла: A, B,
C, D и в некоторый момент времени они передают соответственно
биты 1, 0, 1, 0 в виде соответствующих расширяющих последовательностей (РП):
Для простоты допустим, что все узлы синхронизированы.
Положим, что некоторый узел Х хочет принять данные от узла A. В рассматриваемый момент времени он принимает сигнал S в виде вектора (0 –4 0 0). Для определения значения принятого от узла A бита узел Х должен использовать демодулятор CDMA с расширяющей последовательностью узла А.
Слайд 18Алгоритм работы демодулятора:
умножение принятого сигнала S на вектор расширяющей последовательности
узла A:
S * A = (0 - 4 0 0)
* (-1 -1 -1 -1) = 0 + 4 + 0 + 0 = +4 ;
результат делится на количество узлов (станций) в сети; если результат положительный, то исходный бит равен 1, если результат отрицательный, то исходный бит равен 0; для узла А:
+4/4=+1, следовательно, значение бита от узла A равно 1.
Аналогично, при приеме данных от узла B:
S * B = (0 - 4 0 0) * (-1 + 1 - 1 + 1) = 0 - 4 + 0 + 0 = -4 / 4 = -1,
следовательно, значение бита от узла B равно 0. При приеме данных от узла C:
S * C = (0 - 4 0 0) * (-1 -1 + 1 + 1) = 0 + 4 + 0 + 0 = +4 / 4 = +1,

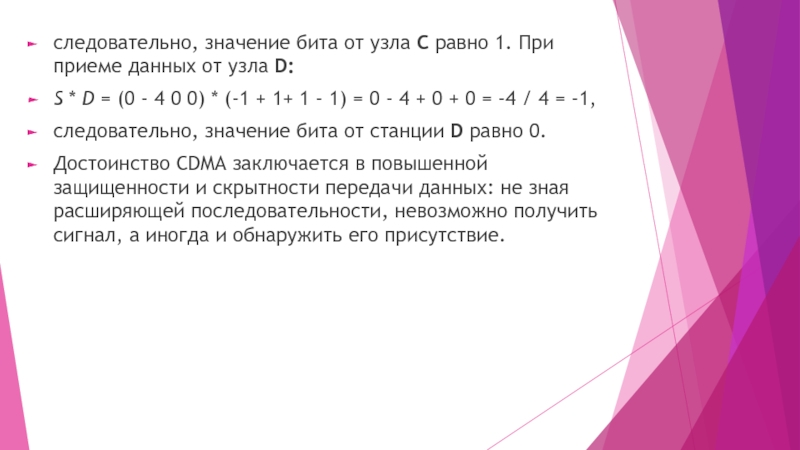

Слайд 19следовательно, значение бита от узла C равно 1. При приеме
данных от узла D:
S * D = (0 - 4
0 0) * (-1 + 1+ 1 - 1) = 0 - 4 + 0 + 0 = -4 / 4 = -1,
следовательно, значение бита от станции D равно 0.
Достоинство CDMA заключается в повышенной защищенности и скрытности передачи данных: не зная расширяющей последовательности, невозможно получить сигнал, а иногда и обнаружить его присутствие.
Слайд 20Технология WiFi
Технология беспроводных ЛВС (WLAN) определяется стеком протоколов IEEE 802.11,
который описывает физический уровень и канальный уровень с двумя подуровнями:
MAC и LLC.
На физическом уровне определены несколько вариантов спецификаций, которые различаются:
используемым диапазоном частот;
методом кодирования;
скоростью передачи данных.
Варианты построения беспроводных ЛВС стандарта 802.11, получившего название WiFi, представлены в табл. 3.7. Ниже дана их краткая характеристика.
Слайд 21IEEE 802.11 (вариант 1):
среда передачи – ИК-излучение;
передача в зоне прямой
видимости;
используются 3 варианта распространения излучения:
ненаправленная антенна;
отражение от потолка;
фокусное направленное излучение
(«точка-точка»).

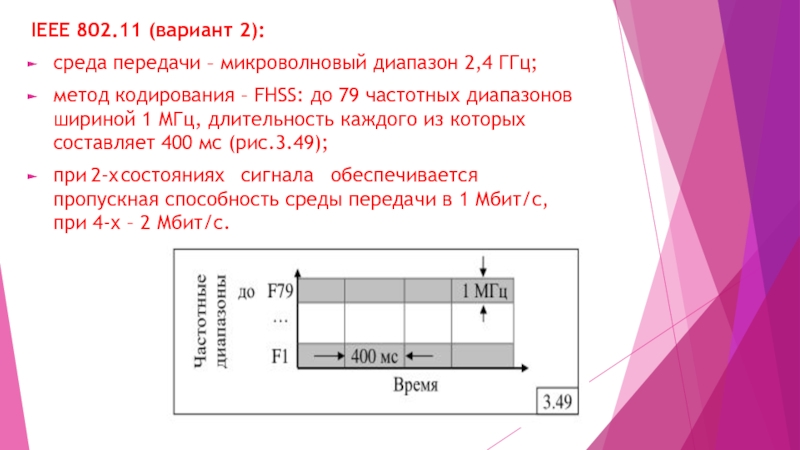

Слайд 22IEEE 802.11 (вариант 2):
среда передачи – микроволновый диапазон 2,4 ГГц;
метод
кодирования – FHSS: до 79 частотных диапазонов шириной 1 МГц,
длительность каждого из которых составляет 400 мс (рис.3.49);
при 2-х состояниях сигнала обеспечивается пропускная способность среды передачи в 1 Мбит/с, при 4-х – 2 Мбит/с.
Слайд 23IEEE 802.11 (вариант 3):
среда передачи – микроволновый диапазон 2,4 ГГц;
метод
кодирования – DSSS c 11-битным кодом в качестве расширяющей последовательности:
10110111000.
IEEE 802.11a:
1) диапазон частот – 5 ГГц;
2) скорости передачи: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с;
3) метод кодирования – OFDM.
Недостатки:
слишком дорогое оборудование;
в некоторых странах частоты этого диапазона подлежат лицензированию.

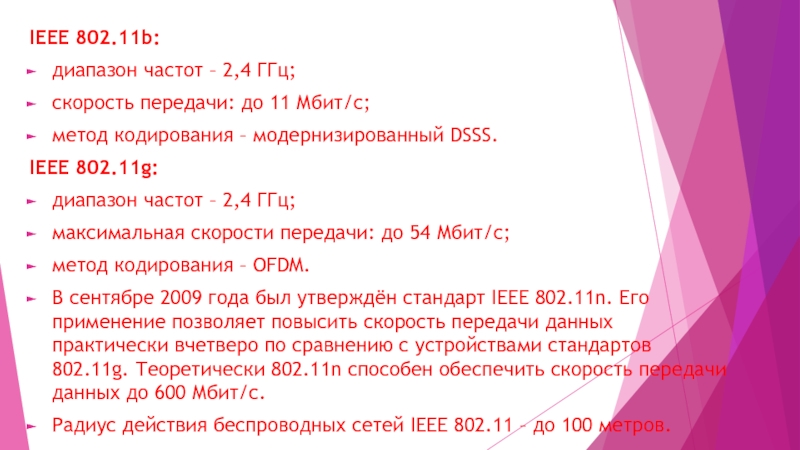

Слайд 24IEEE 802.11b:
диапазон частот – 2,4 ГГц;
скорость передачи: до 11 Мбит/с;
метод
кодирования – модернизированный DSSS.
IEEE 802.11g:
диапазон частот – 2,4 ГГц;
максимальная скорости
передачи: до 54 Мбит/с;
метод кодирования – OFDM.
В сентябре 2009 года был утверждён стандарт IEEE 802.11n. Его применение позволяет повысить скорость передачи данных практически вчетверо по сравнению с устройствами стандартов 802.11g. Теоретически 802.11n способен обеспечить скорость передачи данных до 600 Мбит/с.
Радиус действия беспроводных сетей IEEE 802.11 – до 100 метров.

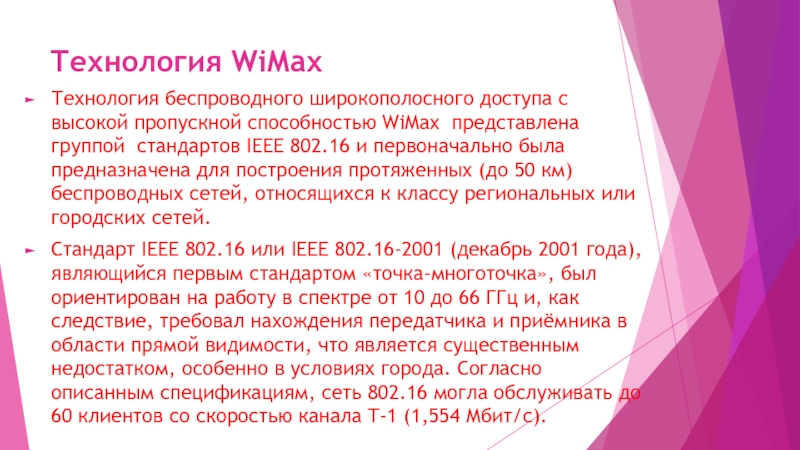

Слайд 25Технология WiМах
Технология беспроводного широкополосного доступа с высокой пропускной способностью WiMax
представлена группой стандартов IEEE 802.16 и первоначально была предназначена для
построения протяженных (до 50 км) беспроводных сетей, относящихся к классу региональных или городских сетей.
Стандарт IEEE 802.16 или IEEE 802.16-2001 (декабрь 2001 года), являющийся первым стандартом «точка-многоточка», был ориентирован на работу в спектре от 10 до 66 ГГц и, как следствие, требовал нахождения передатчика и приёмника в области прямой видимости, что является существенным недостатком, особенно в условиях города. Согласно описанным спецификациям, сеть 802.16 могла обслуживать до 60 клиентов со скоростью канала T-1 (1,554 Мбит/с).
Слайд 26Позднее появились стандарты IEEE 802.16a, IEEE 802.16-2004 и IEEE 802.16е
(мобильный WiMax), в которых было снято требование прямой видимости между
передатчиком и приёмником.
Основные параметры перечисленных стандартов технологии WiMax сведены в табл.3.8.

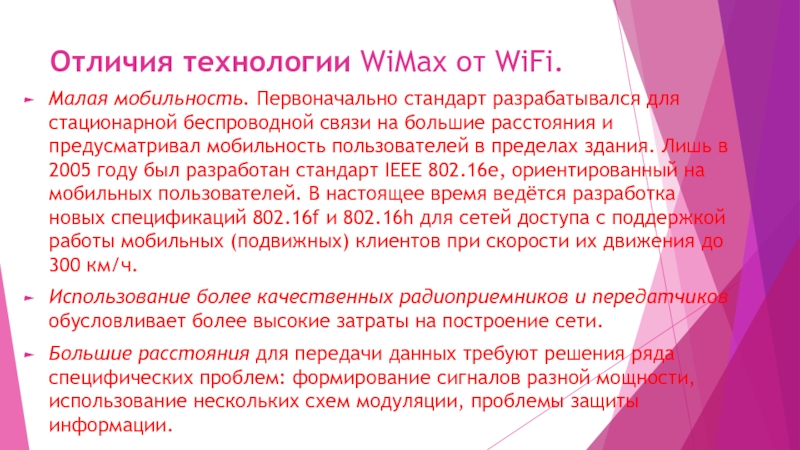

Слайд 27Отличия технологии WiМах от WiFi.
Малая мобильность. Первоначально стандарт разрабатывался для
стационарной беспроводной связи на большие расстояния и предусматривал мобильность пользователей
в пределах здания. Лишь в 2005 году был разработан стандарт IEEE 802.16e, ориентированный на мобильных пользователей. В настоящее время ведётся разработка новых спецификаций 802.16f и 802.16h для сетей доступа с поддержкой работы мобильных (подвижных) клиентов при скорости их движения до 300 км/ч.
Использование более качественных радиоприемников и передатчиков обусловливает более высокие затраты на построение сети.
Большие расстояния для передачи данных требуют решения ряда специфических проблем: формирование сигналов разной мощности, использование нескольких схем модуляции, проблемы защиты информации.
Слайд 28Большое число пользователей в одной ячейке.
Более высокая пропускная способность, предоставляемая
пользователю.
Высокое качество обслуживания мультимедийного трафика.
Первоначально считалось, что IEEE 802.11 –
мобильный аналог Ethernet, 802.16 – беспроводной стационарный аналог кабельного телевидения. Однако появление и развитие технологии WiMax (IEEE 802.16e) для поддержки мобильных пользователей делает это утверждение спорным.

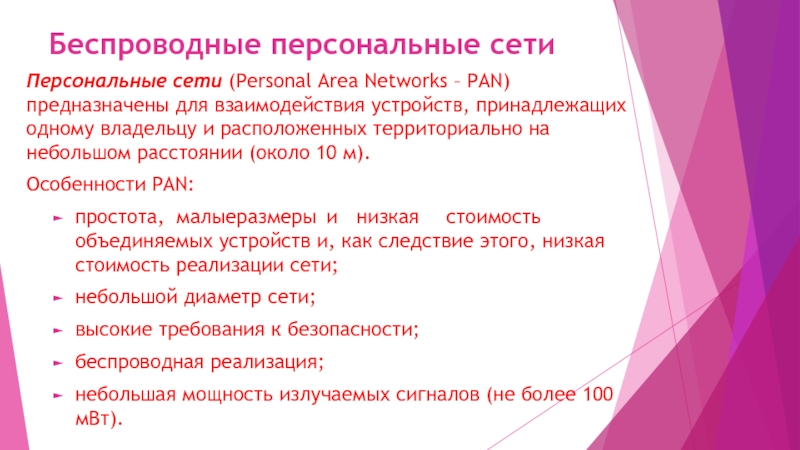

Слайд 29Беспроводные персональные сети
Персональные сети (Personal Area Networks – PAN) предназначены
для взаимодействия устройств, принадлежащих одному владельцу и расположенных территориально на
небольшом расстоянии (около 10 м).
Особенности PAN:
простота, малые размеры и низкая стоимость объединяемых устройств и, как следствие этого, низкая стоимость реализации сети;
небольшой диаметр сети;
высокие требования к безопасности;
беспроводная реализация;
небольшая мощность излучаемых сигналов (не более 100 мВт).
Слайд 30Технология Bluetooth
Технология Bluetooth, описанная в стандарте IEEE 802.15.1 обеспечивает взаимодействие
различных устройств в разделяемой среде диапазона 2,4 МГц со скоростью
передачи до 1 Мбит/с.
В основе Bluetooth лежит концепция пикосети, которая характеризуется следующими особенностями:
небольшая область покрытия от 10 м до 100 м;
количество устройств в сети – до 255;
количество активных (одновременно взаимодействующих) устройств – до 8;
одно устройство главное (Г), в качестве которого обычно используется персональный компьютер), остальные подчиненные (П) (см. рис.3.50,а);
Слайд 31несколько пикосетей могут образовывать рассредоточенную сеть,
в которой одно устройство, называемое
мостом, одновременно принадлежит нескольким сетям и может быть главным устройством
одной пикосети и подчинённым устройством другой пикосети (рис.3.50,б);
метод доступа – CDMA с использованием техники FHSS;
надёжность передачи данных реализуется с помощью механизма квитирования;
кадры имеют длину до 343 байт;
для передачи голоса используются кадры длиной 30 байт.
Слайд 32Технология ZigBee
ZigBee – технология, описанная в стандарте IEEE 802.15.4 и
предназначенная для построения беспроводных персональных сетей (WPAN) с использованием небольших
маломощных радиопередатчиков. Спецификация ZigBee нацелена на приложения, которым требуется большее время автономной работы от батарей и большая безопасность, при небольших скоростях передачи данных.
Основная особенность технологии ZigBee заключается в том, что она при относительно невысоком энергопотреблении поддерживает не только простые топологии беспроводной связи («точка-точка» и «звезда»), но и сложные беспроводные сети с многосвязной (ячеистой) топологией с ретрансляцией и маршрутизацией сообщений. Области применения технологии ZigBee – это построение беспроводных сенсорных сетей, автоматизация жилых и строящихся помещений, создание индивидуального диагностического медицинского оборудования, системы промышленного мониторинга и управления, а также применение в бытовой электронике и персональных компьютерах.
Слайд 33Технология ZigBee разработана с целью быть проще и дешевле, чем
другие беспроводные персональные сети, такие как Bluetooth.
Устройство ZigBee может активироваться
(переходить от спящего режима к активному) за 15 миллисекунд или меньше, что существенно меньше по сравнению с Bluetooth, для которого задержка при переходе от спящего режима к активному достигает 3-х секунд. Так как устройства ZigBee большую часть времени находятся в спящем режиме, уровень потребления энергии может быть очень низким, благодаря чему достигается продолжительная работа батарей.
Слайд 34Типовые области применения технологии ZigBee:
домашняя автоматизация – температурный контроль, охрана
и безопасность, датчики воды и мониторинг энергии, датчики задымления и
пожара и т.д.;
мобильные службы – мобильные оплата, мониторинг и контроль, охрана и контроль доступа в помещения, охрана здоровья, телепомощь;
промышленное и коммерческое применение — контроль производственных процессов и промышленного оборудования, управление энергией, контроль доступа.
Слайд 35Существуют три типа устройств ZigBee.
Координатор ZigBee (ZC) – наиболее ответственное
устройство, формирующее пути дерева сети и связывающееся с другими сетями.
В каждой сети есть один координатор ZigBee, который запускает сеть и может хранить информацию о сети.
Маршрутизатор ZigBee (ZR) – может выступать в качестве промежуточного устройства, передавая данные между остальными устройствами.
Конечное устройство ZigBee (ZED) – может обмениваться информацией с материнским узлом (координатором или маршрутизатором), но не может передавать данные от других устройств. Такое поведение позволяет узлу большую часть времени пребывать в спящем состоянии, что позволяет экономить энергоресурс батарей. Конечное устройство имеет небольшую память, что делает его дешёвым в производстве.

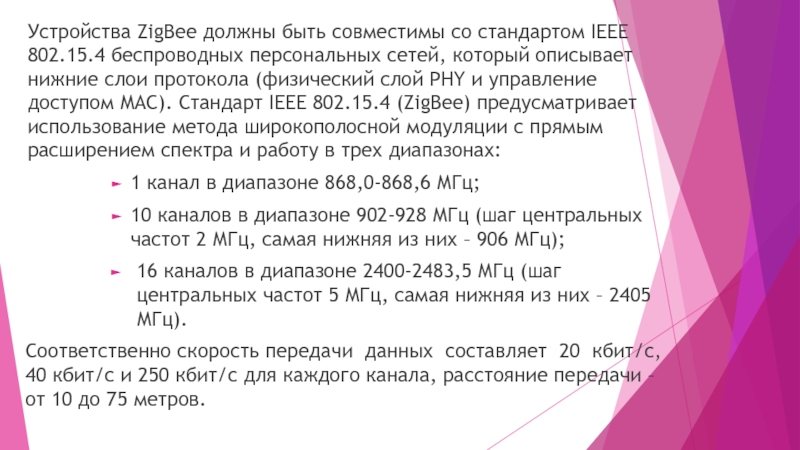

Слайд 36Устройства ZigBee должны быть совместимы со стандартом IEEE 802.15.4 беспроводных
персональных сетей, который описывает нижние слои протокола (физический слой PHY
и управление доступом MAC). Стандарт IEEE 802.15.4 (ZigBee) предусматривает использование метода широкополосной модуляции с прямым расширением спектра и работу в трех диапазонах:
1 канал в диапазоне 868,0-868,6 МГц;
10 каналов в диапазоне 902-928 МГц (шаг центральных частот 2 МГц, самая нижняя из них – 906 МГц);
16 каналов в диапазоне 2400-2483,5 МГц (шаг центральных частот 5 МГц, самая нижняя из них – 2405 МГц).
Соответственно скорость передачи данных составляет 20 кбит/с, 40 кбит/с и 250 кбит/с для каждого канала, расстояние передачи – от 10 до 75 метров.
Слайд 37Базовый режим доступа к каналу в сетях ZigBee – CSMA/CA
– множественный доступ с контролем несущей и предотвращением коллизий. Однако
возможны ситуации, исключающие применение CSMA. Например, при передаче пакетов подтверждения приема данных (если потеря пакета критична)
Стандарт ZigBee призван заполнить вакуум в спектре низкоскоростных и дешевых беспроводных сетевых технологий, поскольку делает возможным построение сетей с низким потреблением энергии и гибкими функциями поддержки беспроводного взаимодействия.

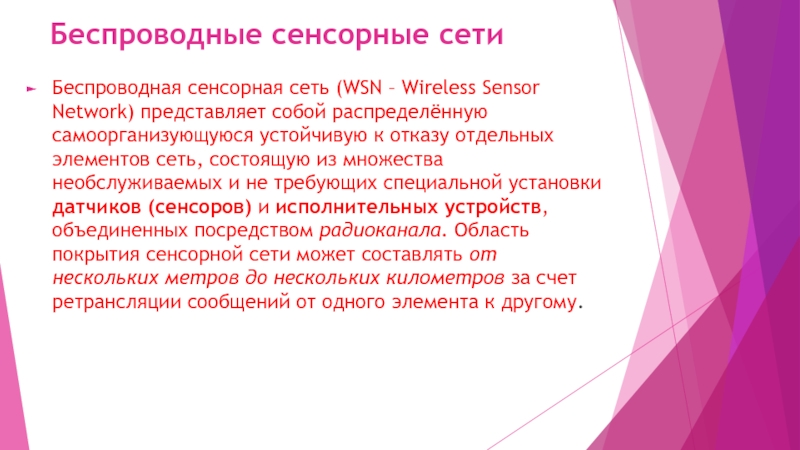

Слайд 38Беспроводные сенсорные сети
Беспроводная сенсорная сеть (WSN – Wireless Sensor Network)
представляет собой распределённую самоорганизующуюся устойчивую к отказу отдельных элементов сеть,
состоящую из множества необслуживаемых и не требующих специальной установки датчиков (сенсоров) и исполнительных устройств, объединенных посредством радиоканала. Область покрытия сенсорной сети может составлять от нескольких метров до нескольких километров за счет ретрансляции сообщений от одного элемента к другому.
Слайд 39Беспроводные сенсорные сети находят всё более широкое применение в производстве,
на транспорте, в системах обеспечения жизнедеятельности, в охранных системах и
т.п. Использование недорогих беспроводных сенсорных устройств контроля параметров делает возможным применение сенсорных сетей для контроля:
различных параметров (температура, давление, влажность и т. п.);
доступа в режиме реального времени к удаленным объектам мониторинга;
отказов исполнительных механизмов;
экологических параметров окружающей среды.
Слайд 40Беспроводные сенсорные сети состоят из миниатюрных вычислительных устройств – мотов,
снабженных сенсорами (датчиками температуры, давления, освещенности, уровня вибрации, местоположения и
т. п.) и приемопередатчиками сигналов, работающими в заданном радиодиапазоне. Сенсорная сеть позволяет подключать до 65000 устройств.
Каждый узел сенсорной сети может содержать различные датчики для контроля внешней среды, микрокомпьютер и приемопередатчик. Это позволяет устройству проводить измерения, самостоятельно проводить начальную обработку данных и поддерживать связь с внешней информационной системой.

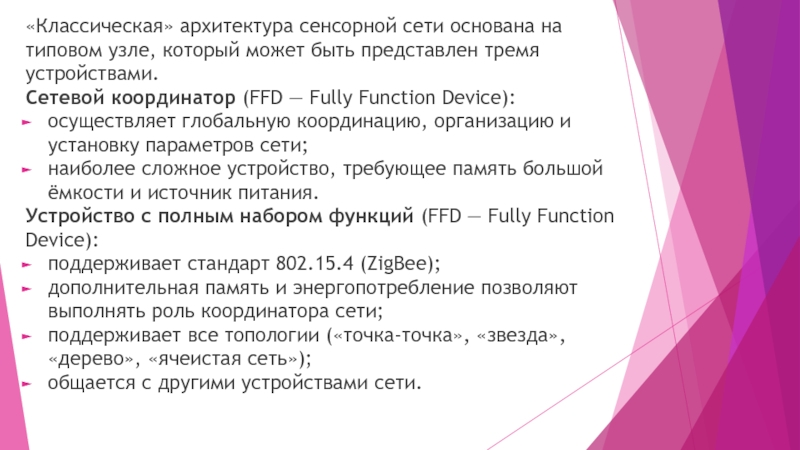

Слайд 41«Классическая» архитектура сенсорной сети основана на типовом узле, который может
быть представлен тремя устройствами.
Сетевой координатор (FFD — Fully Function Device):
осуществляет
глобальную координацию, организацию и установку параметров сети;
наиболее сложное устройство, требующее память большой ёмкости и источник питания.
Устройство с полным набором функций (FFD — Fully Function Device):
поддерживает стандарт 802.15.4 (ZigBee);
дополнительная память и энергопотребление позволяют выполнять роль координатора сети;
поддерживает все топологии («точка-точка», «звезда», «дерево», «ячеистая сеть»);
общается с другими устройствами сети.
Слайд 42Устройство с ограниченным набором функций (RFD — Reduced Function Device);
поддерживает ограниченный набор функций стандарта 802.15.4;
поддерживает топологии
«точка-точка», «звезда»;
не выполняет функции координатора;
обращается к координатору сети и маршрутизатору.
Слайд 43Сравнение беспроводных
Технологии WiMAX и WiFi имеют много общего –
термины созвучны, название стандартов, на которых основаны эти технологии, похожи
(стандарты разработаны IEEE, оба начинаются с «802.»), а также обе технологии используют беспроводное соединение и могут использоваться для подключения к Интернету. Но, несмотря на это, эти технологии направлены на решение совершенно разных задач.
В табл. 3.9 для сравнения сведены рассмотренные выше беспроводные технологии передачи данных.
