ЛЕКЦИЯ № 1
Содержание
- 1. ЛЕКЦИЯ № 1
- 2. При подземной разработке месторождений полезных ископаемых, строительстве
- 3. Механические свойства пород, составляющих подземные массивы, во
- 4. Рассмотрим несколько подробнее механические свойства горных пород.
- 5. Упругие свойства пород вместе с плотностью р
- 6. В качестве примеров усредненных значений физических свойств
- 7. Таблица 1Средние значения физических свойств некоторых минералов
- 8. Геомеханика изучает механическое поведение горных пород по
- 9. Массив горных пород – участок связных пород
- 10. Горные породы в зависимости от изменчивости
- 11. Однородные – породы, имеющие на всех участках
- 12. Неоднородно анизотропные – породы, свойства которых заметно
- 13. В породах осадочного происхождения, в ряде случаев отмечено соотношение - модуль упругости
- 14. Неоднородно анизотропные породы.- показатель свойств (предел прочности
- 15. Контрольные вопросы:Охарактеризуйте механические свойства пород.Что изучает геомеханика?Как
- 16. Скачать презентанцию
При подземной разработке месторождений полезных ископаемых, строительстве подземных сооружений различного назначения и других технологических операциях в массиве горных пород необходимо знать его поведение, чтобы обеспечить устойчивость горных выработок или вызвать обрушение
Слайды и текст этой презентации
Слайд 2При подземной разработке месторождений полезных ископаемых, строительстве подземных сооружений различного
Слайд 3Механические свойства пород, составляющих подземные массивы, во многом определяются геологическими
условиями. Существуют самые разнообразные породы — от плывунов до весьма
крепких. В зависимости от конкретного вида породы механические свойства их могут быть различны. Причем это различие выражается не только в значениях механических констант, но и в качественных характеристиках их поведения.
Слайд 4Рассмотрим несколько подробнее механические свойства горных пород.
Горная порода —
это природное образование, состоящее из минералов более или менее постоянного
состава для данного геологического тела.Минералы — это химические соединения, которые могут быть твердыми (рудные минералы), жидкими (вода, нефть, ртуть) или газообразными (природный газ).

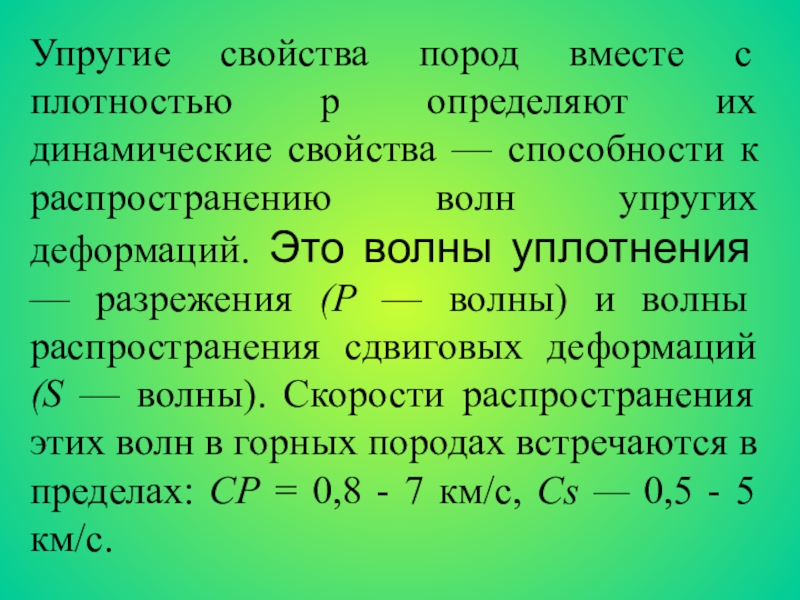

Слайд 5Упругие свойства пород вместе с плотностью р определяют их динамические
свойства — способности к распространению волн упругих деформаций. Это волны
уплотнения — разрежения (Р — волны) и волны распространения сдвиговых деформаций (S — волны). Скорости распространения этих волн в горных породах встречаются в пределах: СР = 0,8 - 7 км/с, Cs — 0,5 - 5 км/с.
Слайд 6В качестве примеров усредненных значений физических свойств для распространенных минералов
можно привести данные лабораторных испытаний, приведенных в таблице 1.
Слайд 8Геомеханика изучает механическое поведение горных пород по влиянием естественных и
механических нагрузок.
Естественные нагрузки - нагрузки гравитационного поля и остаточных напряжений
тектонических процессов.Нагрузка гравитационного поля –
; т/м
- средняя плотность толщи налегающих пород (т/м
)
)
(
- глубина работ (м)
т/м
т/м
м
γН - вес подработанной толщи.
Слайд 9Массив горных пород – участок связных пород земной коры, состоящий
из блоков различных форм и размеров. Понятие массива горных пород
ограничивается объемом, в пределах которого оказывается влияние одной или нескольких выработок, в некоторых случаях шахтного поля, в пределах которого выполнены горные работы.

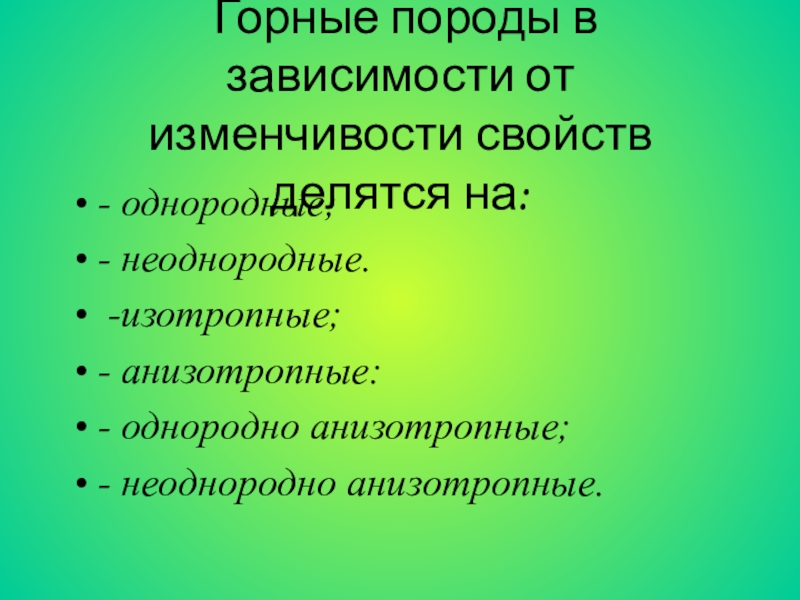

Слайд 10 Горные породы в зависимости от изменчивости свойств делятся на:
- однородные;
- неоднородные.
-изотропные;
- анизотропные:
- однородно анизотропные;
- неоднородно анизотропные.

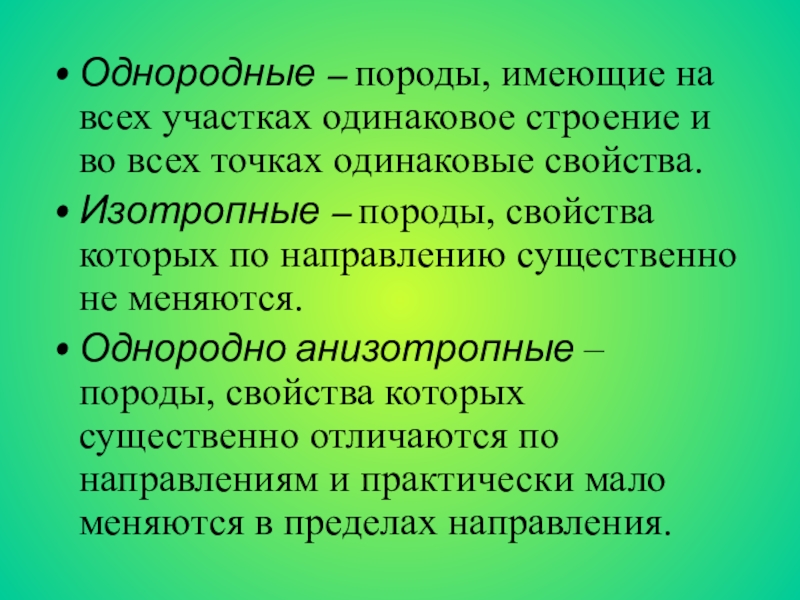

Слайд 11Однородные – породы, имеющие на всех участках одинаковое строение и
во всех точках одинаковые свойства.
Изотропные – породы, свойства которых
по направлению существенно не меняются.Однородно анизотропные – породы, свойства которых существенно отличаются по направлениям и практически мало меняются в пределах направления.
Слайд 12Неоднородно анизотропные – породы, свойства которых заметно отличаются по направлениям
и пределах направления, характерно породам магматического происхождения.
- показатель
свойств (предел прочности на сжатии) - среднее значение показателя по направлению
- длина выработки
- частные значения показателя

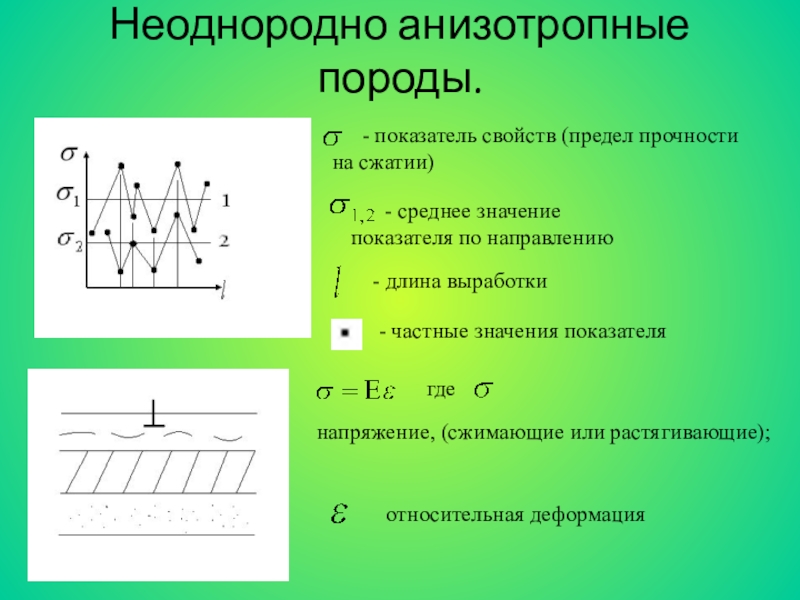

Слайд 14Неоднородно анизотропные породы.
- показатель свойств (предел прочности на сжатии)
-
среднее значение показателя по направлению
- длина выработки
- частные значения показателя
где
напряжение, (сжимающие или растягивающие);
относительная деформация
Слайд 15Контрольные вопросы:
Охарактеризуйте механические свойства пород.
Что изучает геомеханика?
Как разделяются горные породы
по изменчивости свойств?
Перечислите прочностные характеристики горных пород.
Какие механические процессы и
как протекают в горных породах?
