Лекция № 7 : Основы теории внутренней и внешней баллистики. Санкт –

Петербургский государственный университет аэрокосмического приборостроения
Тема № 5. Устройство и эксплуатация

стрелкового оружия и ручных осколочных гранат.

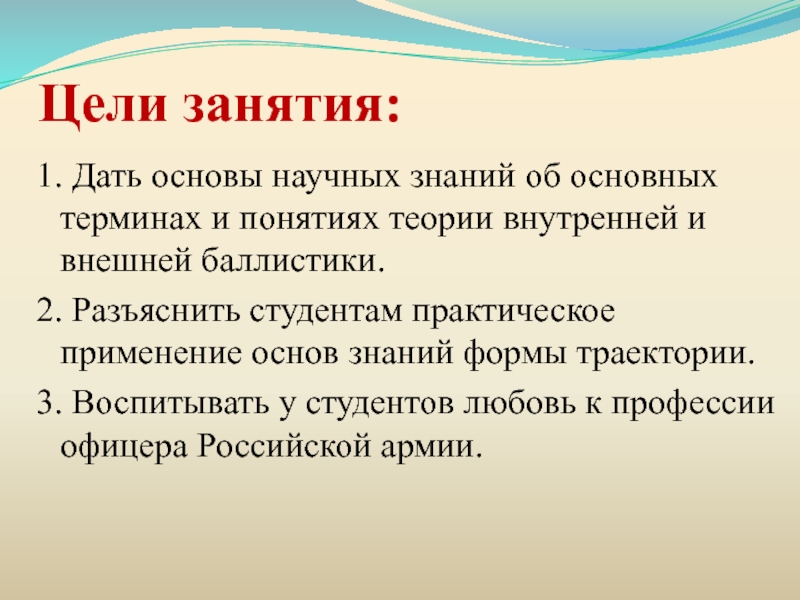

понятиях теории внутренней и внешней баллистики.
2. Разъяснить студентам практическое применение

основ знаний формы траектории.
3. Воспитывать у студентов любовь к профессии офицера Российской армии.

термины и понятия теории внешней баллистики.

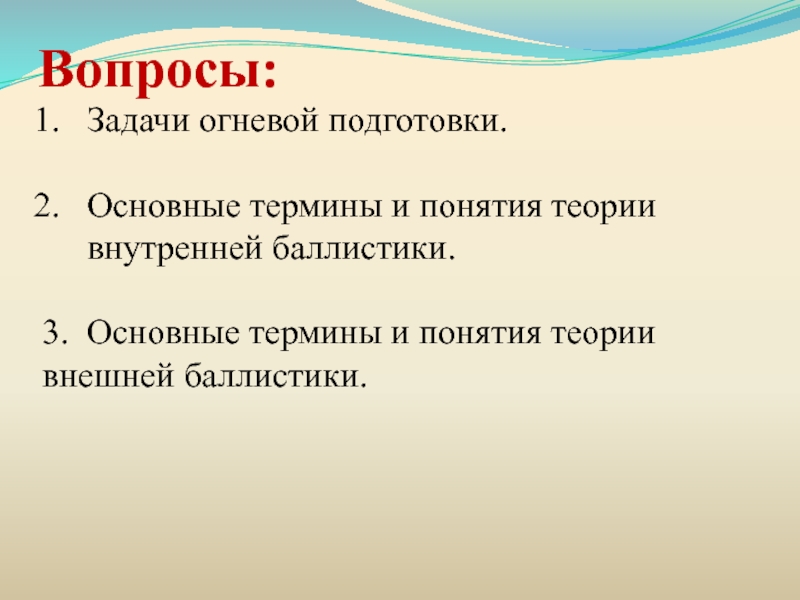

Вопросы:

стрельбы из стрелкового оружия и основах баллистики;
- о правилах эксплуатации,

хранения и сбережения стрелкового оружия и боеприпасов в подразделениях.

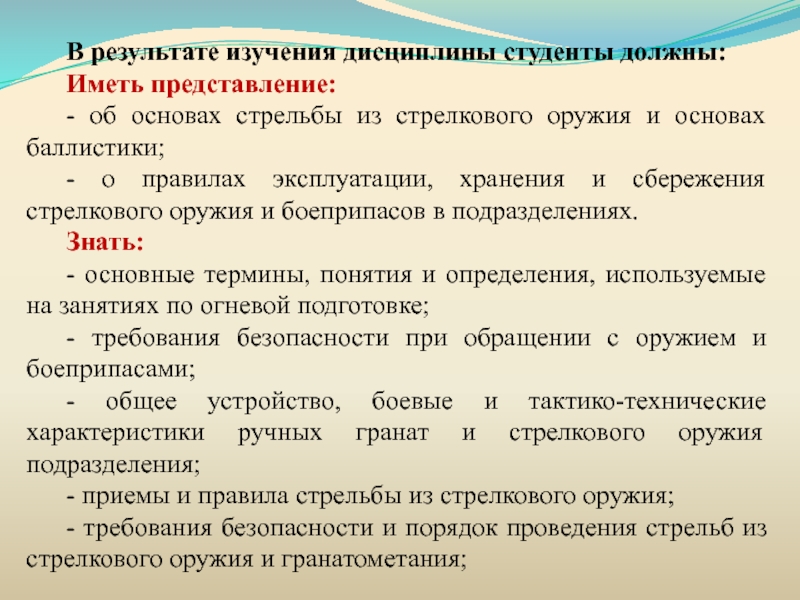

Знать:
- основные термины, понятия и определения, используемые на занятиях по огневой подготовке;
- требования безопасности при обращении с оружием и боеприпасами;
- общее устройство, боевые и тактико-технические характеристики ручных гранат и стрелкового оружия подразделения;
- приемы и правила стрельбы из стрелкового оружия;
- требования безопасности и порядок проведения стрельб из стрелкового оружия и гранатометания;

(ПМ) и подготовку к боевому применению ручных гранат;

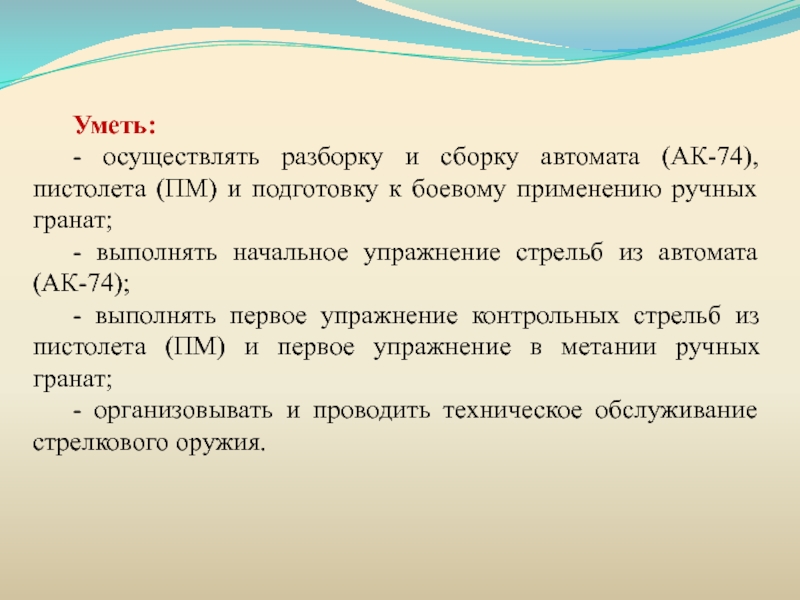

- выполнять начальное

упражнение стрельб из автомата (АК-74);
- выполнять первое упражнение контрольных стрельб из пистолета (ПМ) и первое упражнение в метании ручных гранат;
- организовывать и проводить техническое обслуживание стрелкового оружия.

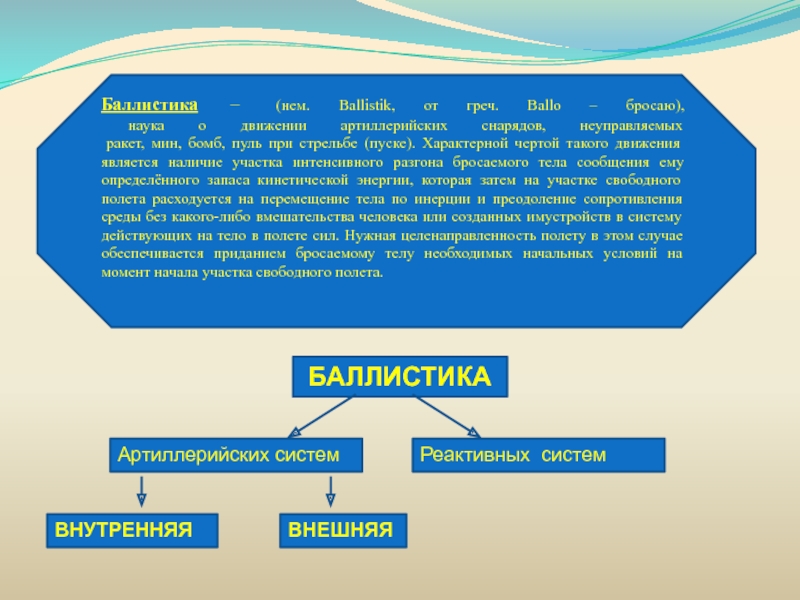

– бросаю), наука о движении артиллерийских снарядов, неуправляемых ракет, мин,

бомб, пуль при стрельбе (пуске). Характерной чертой такого движения является наличие участка интенсивного разгона бросаемого тела сообщения ему определённого запаса кинетической энергии, которая затем на участке свободного полета расходуется на перемещение тела по инерции и преодоление сопротивления среды без какого-либо вмешательства человека или созданных имустройств в систему действующих на тело в полете сил. Нужная целенаправленность полету в этом случае обеспечивается приданием бросаемому телу необходимых начальных условий на момент начала участка свободного полета.

под действием пороховых газов

пороховых газов после
вылета из ствола

образовавшихся при сгорании порохового заряда.

Порядок выстрела:
1 - удар

бойка по капсюлю патрона, досланного в патронник,
2 - взрыв инициирующего состава капсюля и образование пламени,
3 - проникновение пламени через затравочные отверстия в дне гильзы к пороховому заряду и воспламенение его.
При сгорании заряда образуется большое количество сильно нагретых газов, создающих высокое давление на дно пули, дно и стенки гильзы. В результате давления газов на дно пули она сдвигается с места, выходит из гильзы и входит в нарезы ствола. При движении нарезы придают пуле вращательное движение.
4 - движение пули по каналу ствола с непрерывно возрастающей скоростью и выброс её наружу.

на сообщение пуле поступательного движения (основная работа); 15-25 % энергии

– на совершение второстепенных работ (врезание и преодоление трения пули при движении по каналу ствола; нагревание стенок ствола, гильзы и пули; перемещение подвижных частей оружия, газообразной и несгоревшей частей пороха); около 40 % энергии не используется и теряется после вылета пули из канала ствола. Выстрел происходит в очень короткий промежуток времени (0,001 – 0,06 сек).

давления в канале ствола и скорости полёта пули при движении

её по каналу ствола.

ствола. За начальную скорость принимается условная скорость, которая несколько больше

дульной и меньше максимальной. Она определяется опытном путем. Величина начальной скорости пули указывается в таблицах стрельбы и в боевых характеристиках оружия. При увеличении начальной скорости увеличивается дальность полета пули, дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается влияние внешних условий на ее полет.
Величина начальной скорости пули зависит от:
1) Длины ствола (Чем длиннее ствол, тем больше время на пулю действуют пороховые газы и тем больше начальная скорость пули).
2) Веса пули (Меньше вес – больше скорость).
3) Веса порохового заряда (Увеличение веса приводит к увеличению количества пороховых газов, а следовательно, и к увеличению величины давления в канале ствола и начальной скорости пули.).

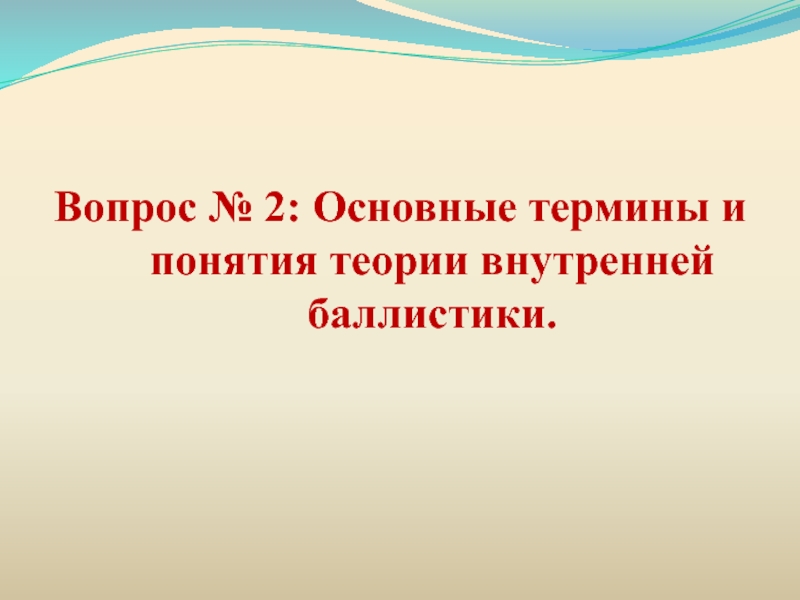

Основные термины и понятия внутренней баллистики

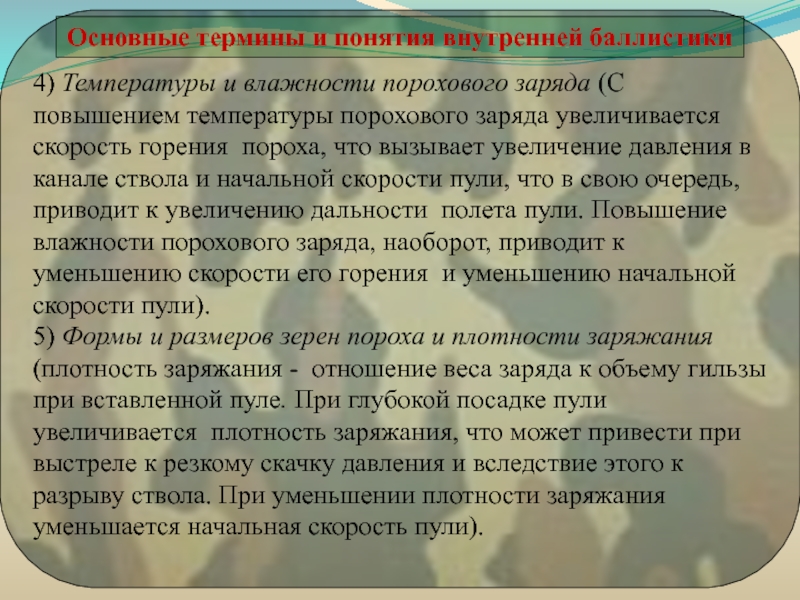

заряда увеличивается скорость горения пороха, что вызывает увеличение давления в

канале ствола и начальной скорости пули, что в свою очередь, приводит к увеличению дальности полета пули. Повышение влажности порохового заряда, наоборот, приводит к уменьшению скорости его горения и уменьшению начальной скорости пули).
5) Формы и размеров зерен пороха и плотности заряжания (плотность заряжания - отношение веса заряда к объему гильзы при вставленной пуле. При глубокой посадке пули увеличивается плотность заряжания, что может привести при выстреле к резкому скачку давления и вследствие этого к разрыву ствола. При уменьшении плотности заряжания уменьшается начальная скорость пули).

Основные термины и понятия внутренней баллистики

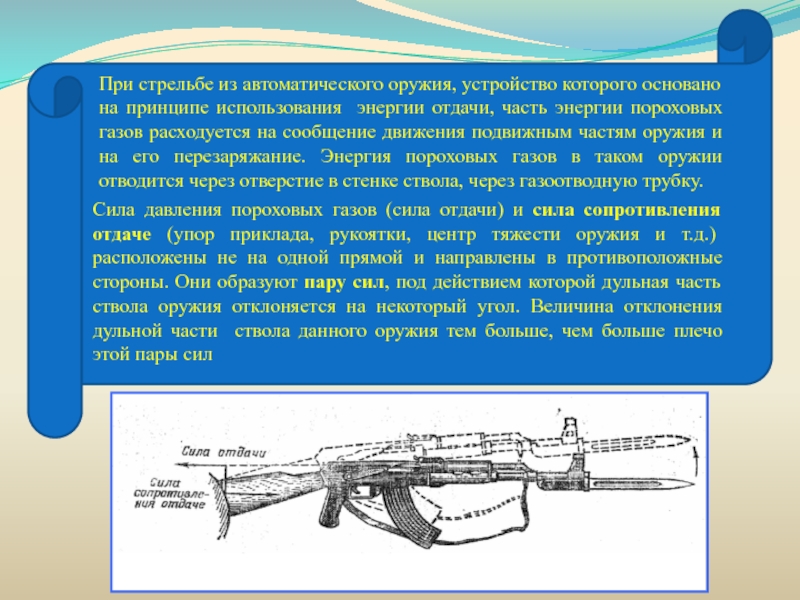

на стенки канала ствола, то под его действием не только

совершает полёт пуля, а и совершает движение в обратном направлении гильза, запертая затвором в патроннике, что вызывает движение оружия назад.

Такое движение оружия (ствола) назад во время выстрела называется отдачей. Отдача ощущается в виде толчка в плечо, руку или грунт. Действие отдачи оружия характеризуется величиной скорости и энергии, которой оно обладает при движении назад.

использования энергии отдачи, часть энергии пороховых газов расходуется на сообщение

движения подвижным частям оружия и на его перезаряжание. Энергия пороховых газов в таком оружии отводится через отверстие в стенке ствола, через газоотводную трубку.

Сила давления пороховых газов (сила отдачи) и сила сопротивления отдаче (упор приклада, рукоятки, центр тяжести оружия и т.д.) расположены не на одной прямой и направлены в противоположные стороны. Они образуют пару сил, под действием которой дульная часть ствола оружия отклоняется на некоторый угол. Величина отклонения дульной части ствола данного оружия тем больше, чем больше плечо этой пары сил

внешней баллистике называется линия движения центра массы пули от точки

вылета из канала ствола оружия до точки встречи с целью.

силы тяжести и
- силы сопротивления воздуха.
Сила тяжести заставляет пулю снижаться,

а сила сопротивления воздуха замедляет движение пули и стремится ее опрокинуть.

В результате действия этих сил скорость пули уменьшается, а ее траектория представляет собой по форме неравномерно изогнутую линию.

Силы, действующие на пулю в полёте

Силы, действующие на пулю, после вылета из канала ствола

упругую среду и поэтому на движение в этой среде затрачивается

часть энергии пули.

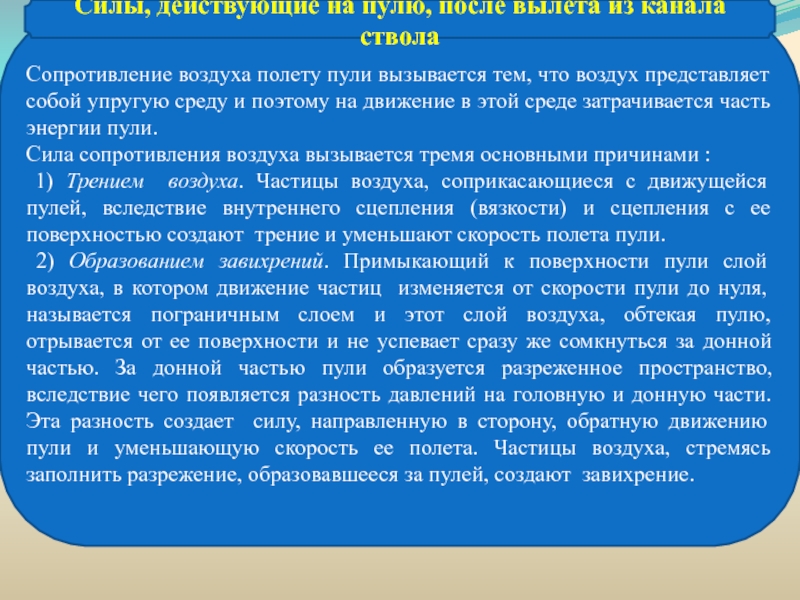

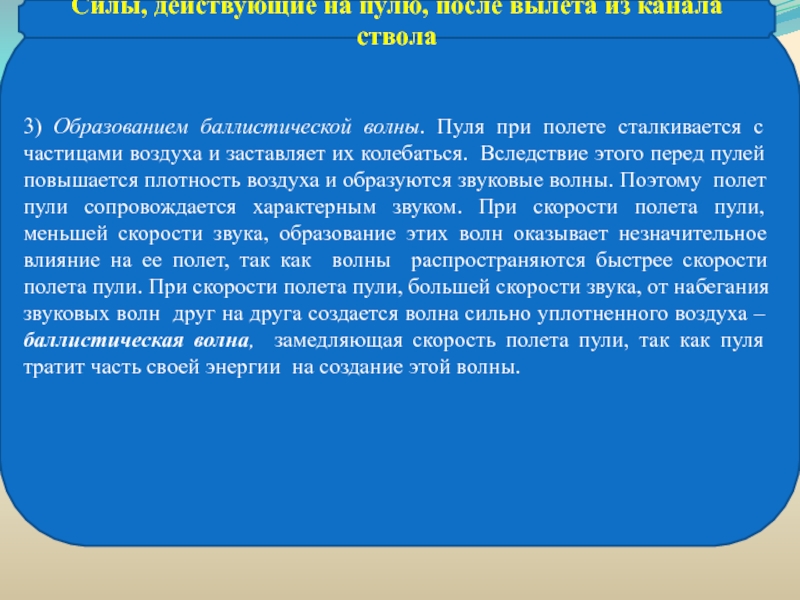

Сила сопротивления воздуха вызывается тремя основными причинами :
1) Трением воздуха. Частицы воздуха, соприкасающиеся с движущейся пулей, вследствие внутреннего сцепления (вязкости) и сцепления с ее поверхностью создают трение и уменьшают скорость полета пули.
2) Образованием завихрений. Примыкающий к поверхности пули слой воздуха, в котором движение частиц изменяется от скорости пули до нуля, называется пограничным слоем и этот слой воздуха, обтекая пулю, отрывается от ее поверхности и не успевает сразу же сомкнуться за донной частью. За донной частью пули образуется разреженное пространство, вследствие чего появляется разность давлений на головную и донную части. Эта разность создает силу, направленную в сторону, обратную движению пули и уменьшающую скорость ее полета. Частицы воздуха, стремясь заполнить разрежение, образовавшееся за пулей, создают завихрение.

Силы, действующие на пулю, после вылета из канала ствола

воздуха и заставляет их колебаться. Вследствие этого перед пулей повышается

плотность воздуха и образуются звуковые волны. Поэтому полет пули сопровождается характерным звуком. При скорости полета пули, меньшей скорости звука, образование этих волн оказывает незначительное влияние на ее полет, так как волны распространяются быстрее скорости полета пули. При скорости полета пули, большей скорости звука, от набегания звуковых волн друг на друга создается волна сильно уплотненного воздуха – баллистическая волна, замедляющая скорость полета пули, так как пуля тратит часть своей энергии на создание этой волны.

Силы, действующие на пулю, после вылета из канала ствола

пули, составляет силу сопротивления воздуха. Точка приложения силы сопротивления называется

центром сопротивления. Действие силы сопротивления на полет пули очень велико. Она вызывает уменьшение скорости и дальности полета пули. Для того, чтобы пуля не опрокидывалась под действием силы сопротивления воздуха, ей придают с помощью нарезов в канале ствола вращательное движение (для АКМ скорость вращения пули в полёте – 3000 об/сек).

Силы, действующие на пулю, после вылета из канала ствола

следующие определения
1) Центр дульного среза ствола называется точкой вылета. Точка

вылета является началом траектории.
2) Точка пересечения траектории с горизонтом оружия называется точкой падения.
3) Горизонтальная плоскость, проходящая через точку вылета и падения, называется горизонтом оружия. Горизонт оружия сбоку имеет вид горизонтальной линии. Траектория дважды пересекает горизонт оружия: в точке вылета и в точке падения.
4) Расстояние от точки вылета до точки падения называется полной горизонтальной дальностью. Максимальное значение, примерно, составляет 3 – 4 км.
5) Угол, заключенный между касательной к траектории в точке падения и горизонтом оружия, называется углом падения.
6) Скорость пули в точке падения называется окончательной скоростью.
7) Время движения пули от точки вылета до точки падения называется полным временем полета.

Траектория полета пули

называется линией возвышения.
9) Вертикальная плоскость, проходящая через линию возвышения, называется

плоскостью стрельбы.
10) Угол, заключенный между линией возвышения и горизонтом оружия, называется углом возвышения. Если этот угол отрицательный, то он называется углом склонения (снижения).

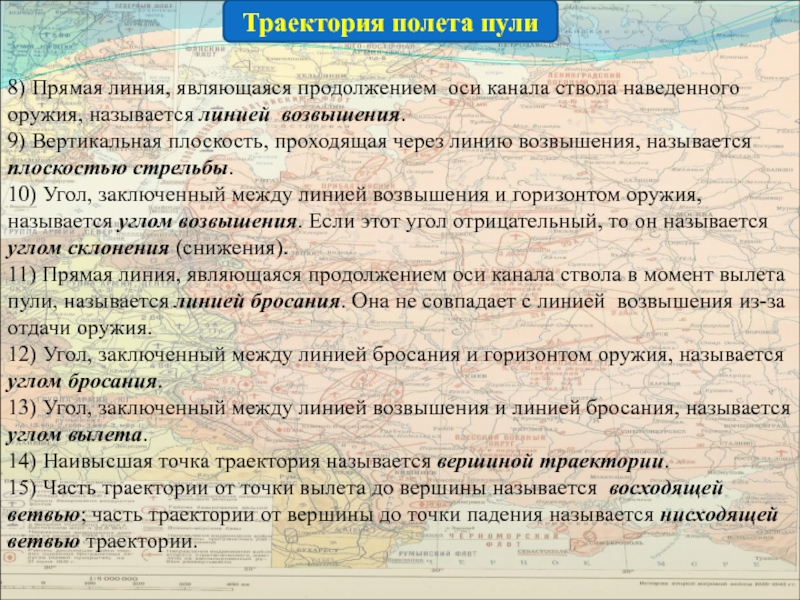

11) Прямая линия, являющаяся продолжением оси канала ствола в момент вылета пули, называется линией бросания. Она не совпадает с линией возвышения из-за отдачи оружия.
12) Угол, заключенный между линией бросания и горизонтом оружия, называется углом бросания.
13) Угол, заключенный между линией возвышения и линией бросания, называется углом вылета.
14) Наивысшая точка траектория называется вершиной траектории.
15) Часть траектории от точки вылета до вершины называется восходящей ветвью; часть траектории от вершины до точки падения называется нисходящей ветвью траектории.

Траектория полета пули

угла бросания;

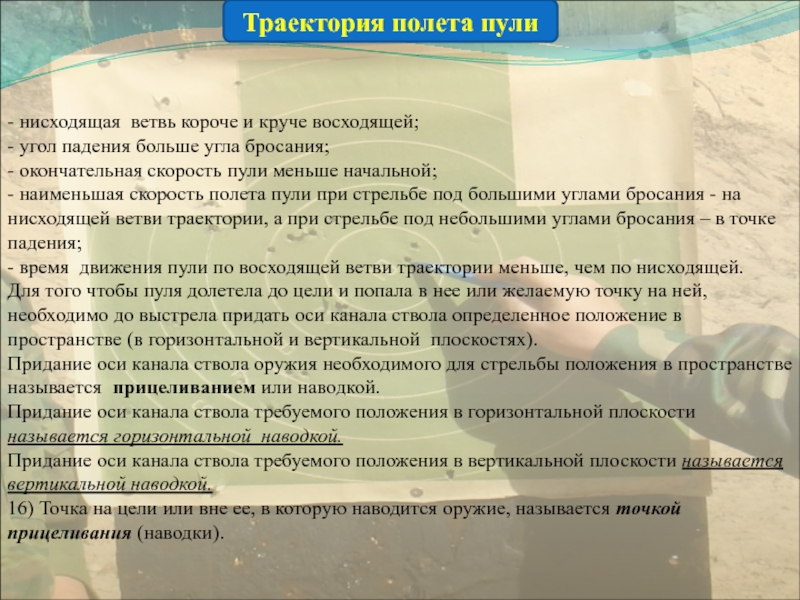

- окончательная скорость пули меньше начальной;
- наименьшая скорость полета

пули при стрельбе под большими углами бросания - на нисходящей ветви траектории, а при стрельбе под небольшими углами бросания – в точке падения;
- время движения пули по восходящей ветви траектории меньше, чем по нисходящей.
Для того чтобы пуля долетела до цели и попала в нее или желаемую точку на ней, необходимо до выстрела придать оси канала ствола определенное положение в пространстве (в горизонтальной и вертикальной плоскостях).
Придание оси канала ствола оружия необходимого для стрельбы положения в пространстве называется прицеливанием или наводкой.
Придание оси канала ствола требуемого положения в горизонтальной плоскости называется горизонтальной наводкой.
Придание оси канала ствола требуемого положения в вертикальной плоскости называется вертикальной наводкой.
16) Точка на цели или вне ее, в которую наводится оружие, называется точкой прицеливания (наводки).

Траектория полета пули

прицела (на уровне с ее краями) и вершину мушки в

точку прицеливания, называется линией прицеливания.
18) Угол, заключенный между линией возвышения и линей прицеливания, называется углом прицеливания.
19) Угол, заключенный между линей прицеливания и горизонтом оружия, называется углом места цели.
20) Расстояние от точки вылета до точки пересечения траектории с линией прицеливания называется прицельной дальностью.
21) Кратчайшее расстояние от любой точки траектории до линии прицеливания называется превышением траектории над линей прицеливания.
22) Прямая, соединяющая точку вылета с целью, называется линией цели. Она лежит на линии прицеливания.
23) Расстояние от точки вылета до цели по линии цели называется наклонной дальностью (“дальность до цели”).
24) Точка пересечения траектории с поверхностью цели (земли, преграды) называется точкой встречи.
25) Угол, заключенный между касательной к траектории и касательной к поверхности цели (земли, преграды) в точке встречи,
называется углом встречи.

Траектория полета пули

траектории и полная горизонтальная дальность полета пули увеличиваются, но это

происходит до известного предела. За этим пределом высота траектории продолжает увеличиваться, а полная горизонтальная дальность начинает уменьшаться.
Угол возвышения, при котором полная горизонтальная дальность полета пули становится наибольшей, называется углом наибольшей дальности. Величина угла наибольшей дальности для пуль различных видов оружия составляет около 35 градусов.











Траектории, получаемые при углах возвышения, меньших угла наибольшей дальности, называются настильными.
Траектории, получаемые при углах возвышения, больших угла наибольшей дальности, называются навесными.
При стрельбе из одного и того же оружия (при одинаковых начальных скоростях) можно получить две траектории с одинаковой горизонтальной дальностью: настильную и навесную
Траектории, имеющие одинаковую горизонтальную дальность при разных углах возвышения, называются сопряженными.
При стрельбе из стрелкового оружия и гранатометов используются только настильные траектории.

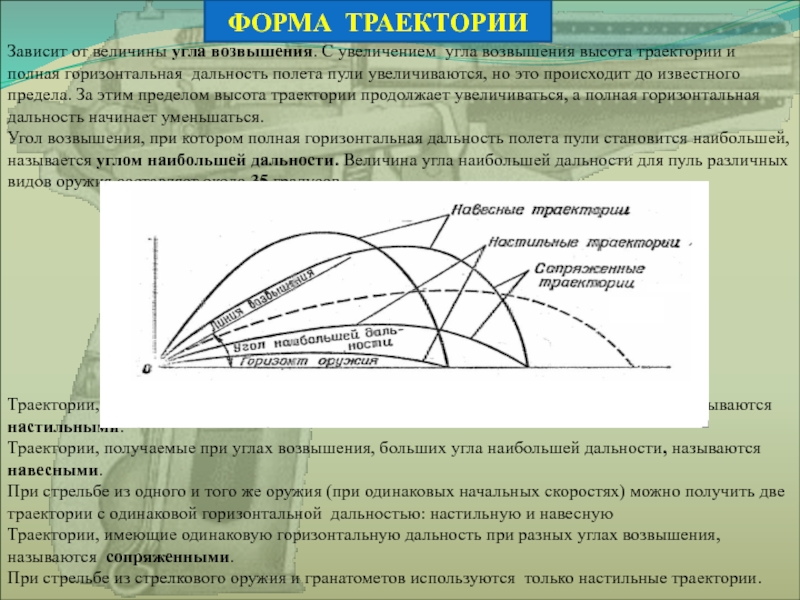

ФОРМА ТРАЕКТОРИИ

высоты при стрельбе на одних и тех же установках прицельных

приспособлений.

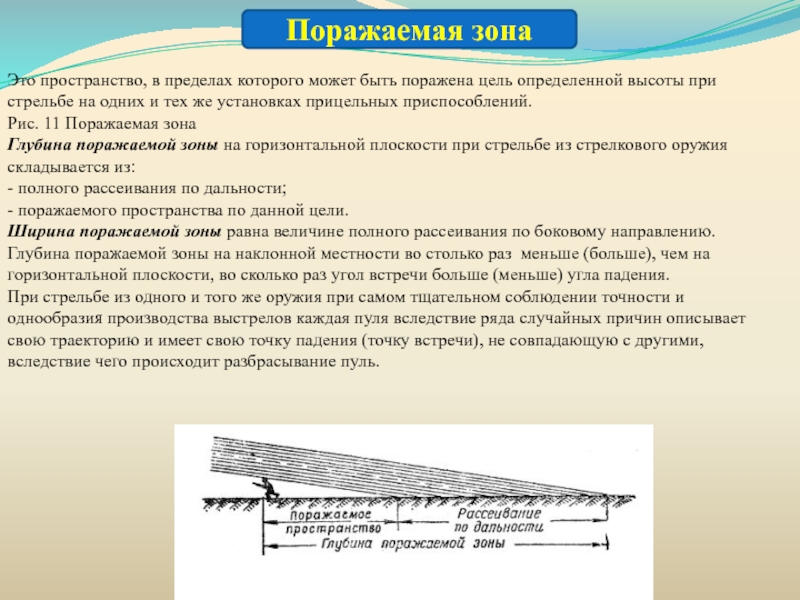

Рис. 11 Поражаемая зона
Глубина поражаемой зоны на горизонтальной плоскости при стрельбе из стрелкового оружия складывается из:
- полного рассеивания по дальности;
- поражаемого пространства по данной цели.
Ширина поражаемой зоны равна величине полного рассеивания по боковому направлению.
Глубина поражаемой зоны на наклонной местности во столько раз меньше (больше), чем на горизонтальной плоскости, во сколько раз угол встречи больше (меньше) угла падения.
При стрельбе из одного и того же оружия при самом тщательном соблюдении точности и однообразия производства выстрелов каждая пуля вследствие ряда случайных причин описывает свою траекторию и имеет свою точку падения (точку встречи), не совпадающую с другими, вследствие чего происходит разбрасывание пуль.

Поражаемая зона

практически одинаковых условиях возникает естественное рассеивание пуль или рассеивание траекторий.

Это явление характеризуется понятиями:

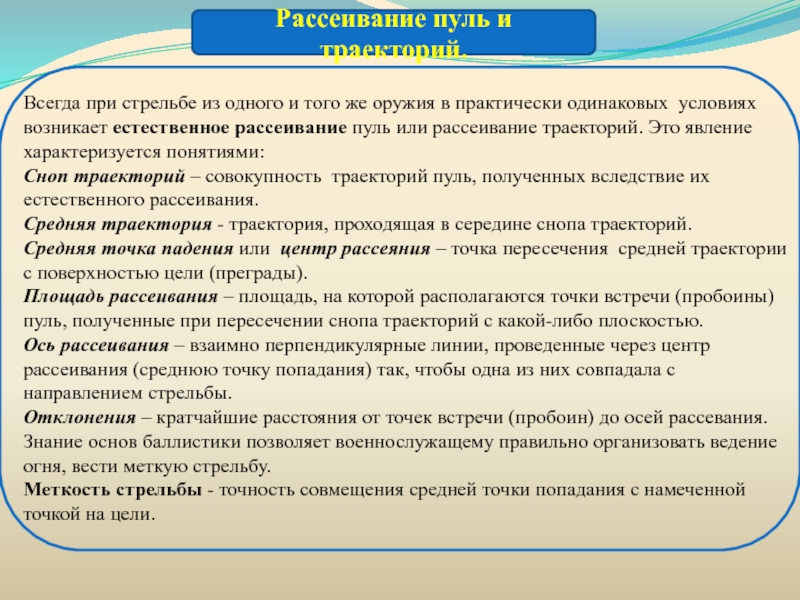

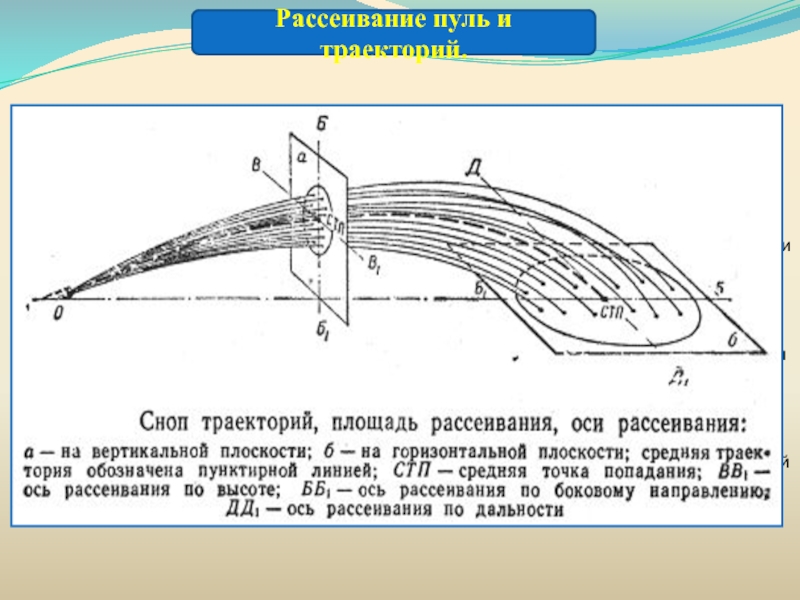

Сноп траекторий – совокупность траекторий пуль, полученных вследствие их естественного рассеивания.
Средняя траектория - траектория, проходящая в середине снопа траекторий.
Средняя точка падения или центр рассеяния – точка пересечения средней траектории с поверхностью цели (преграды).
Площадь рассеивания – площадь, на которой располагаются точки встречи (пробоины) пуль, полученные при пересечении снопа траекторий с какой-либо плоскостью.
Ось рассеивания – взаимно перпендикулярные линии, проведенные через центр рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением стрельбы.
Отклонения – кратчайшие расстояния от точек встречи (пробоин) до осей рассевания.
Знание основ баллистики позволяет военнослужащему правильно организовать ведение огня, вести меткую стрельбу.
Меткость стрельбы - точность совмещения средней точки попадания с намеченной точкой на цели.

Рассеивание пуль и траекторий.

практически одинаковых условиях возникает естественное рассеивание пуль или рассеивание траекторий.

Это явление характеризуется понятиями:
Сноп траекторий – совокупность траекторий пуль, полученных вследствие их естественного рассеивания.
Средняя траектория - траектория, проходящая в середине снопа траекторий.
Средняя точка падения или центр рассеяния – точка пересечения средней траектории с поверхностью цели (преграды).
Площадь рассеивания – площадь, на которой располагаются точки встречи (пробоины) пуль, полученные при пересечении снопа траекторий с какой-либо плоскостью.
Ось рассеивания – взаимно перпендикулярные линии, проведенные через центр рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением стрельбы.
Отклонения – кратчайшие расстояния от точек встречи (пробоин) до осей рассевания.
Знание основ баллистики позволяет военнослужащему правильно организовать ведение огня, вести меткую стрельбу.
Меткость стрельбы - точность совмещения средней точки попадания с намеченной точкой на цели.

Рассеивание пуль и траекторий.

Сил Российской Федерации.

Санкт – Петербургский государственный университет аэрокосмического приборостроения
Тема №

5. Устройство и эксплуатация стрелкового оружия и ручных осколочных гранат..

вооружении Российской Армии.
2. Устройство, принцип действия и тактико-технические характеристики автомата

АКМ (АК‑74).
3. Устройство, принцип действия и тактико-технические характеристики пистолета Макарова (ПМ).
4. Назначение и классификация гранат. Устройство, принцип действия и тактико-технические характеристики ручных гранат.

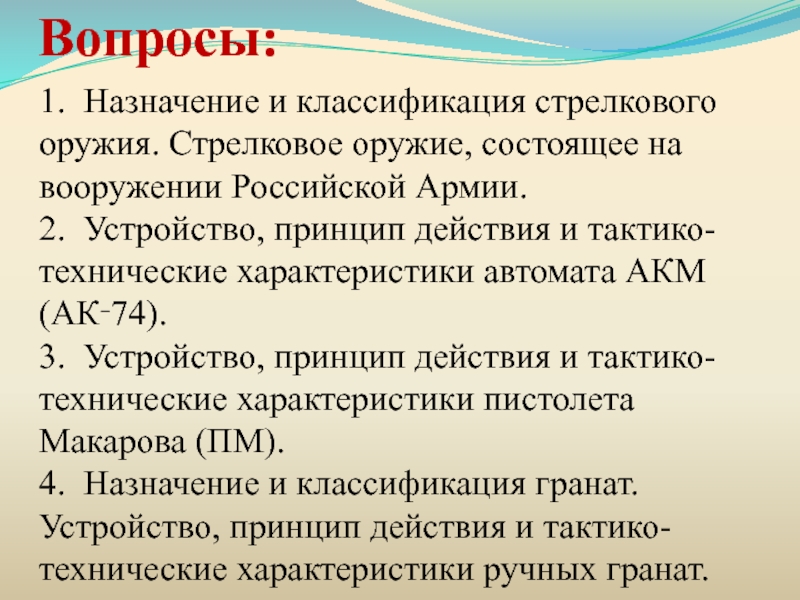

Вопросы:

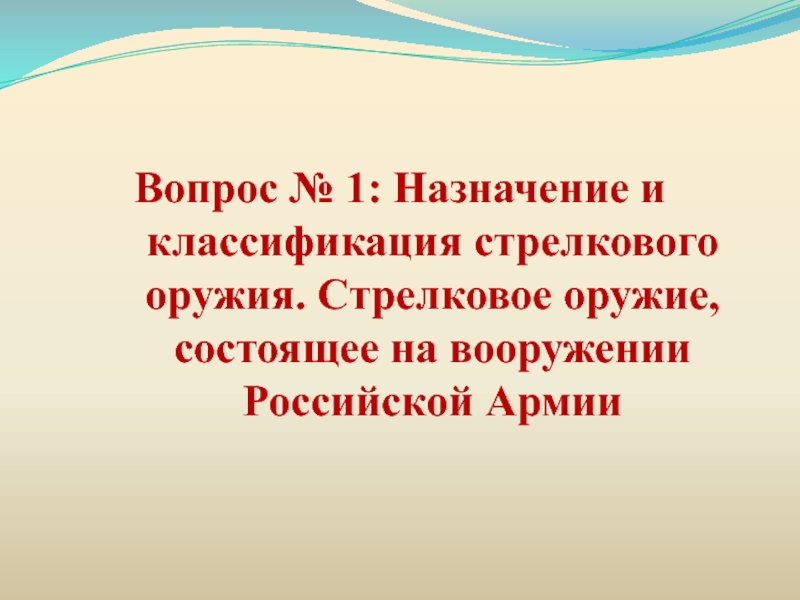

состоящее на вооружении Российской Армии

вооружении Российской Армии.

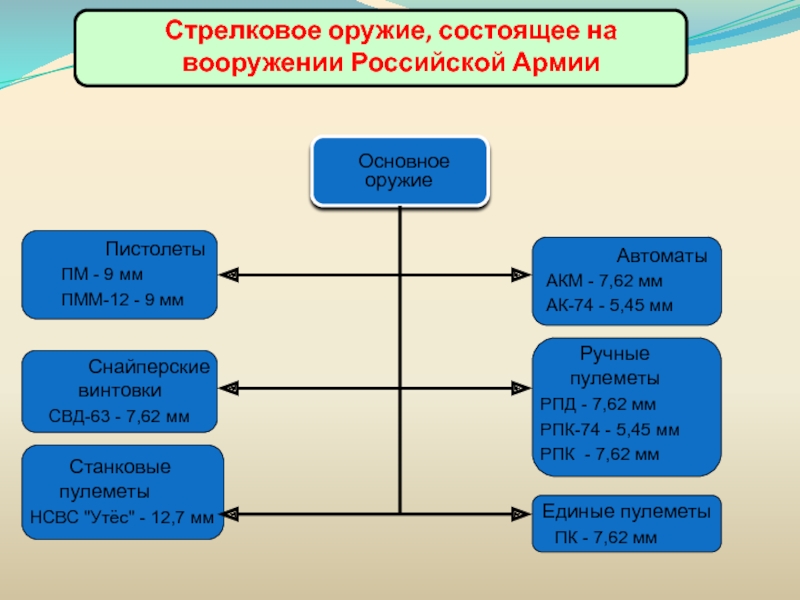

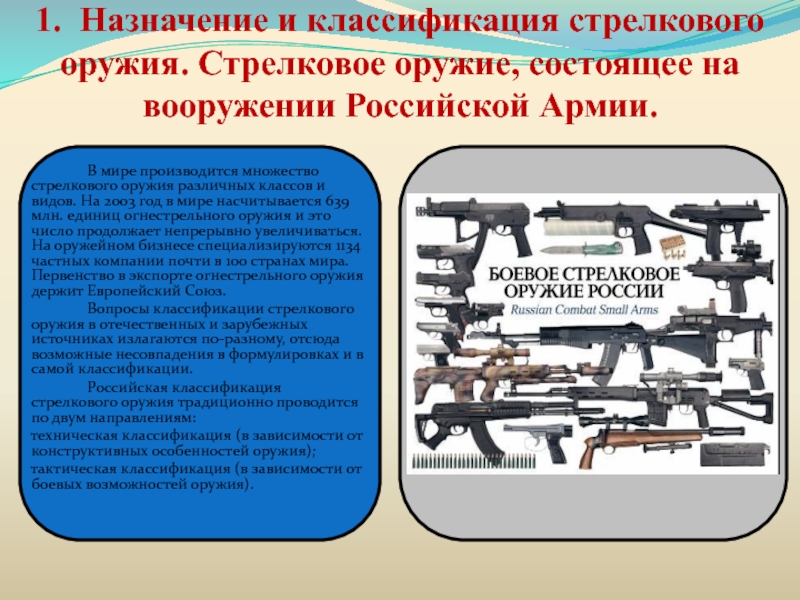

В мире производится множество стрелкового оружия различных классов

и видов. На 2003 год в мире насчитывается 639 млн. единиц огнестрельного оружия и это число продолжает непрерывно увеличиваться. На оружейном бизнесе специализируются 1134 частных компании почти в 100 странах мира. Первенство в экспорте огнестрельного оружия держит Европейский Союз.

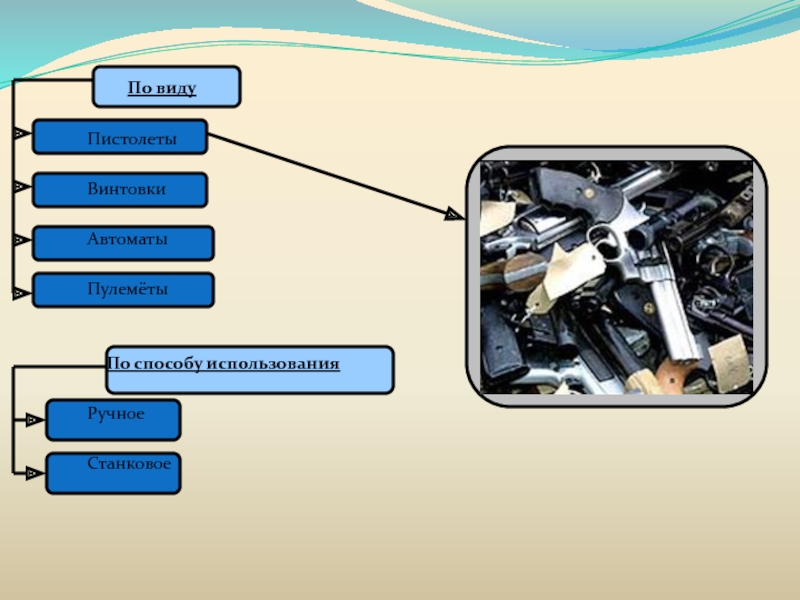

Вопросы классификации стрелкового оружия в отечественных и зарубежных источниках излагаются по-разному, отсюда возможные несовпадения в формулировках и в самой классификации.
Российская классификация стрелкового оружия традиционно проводится по двум направлениям:
техническая классификация (в зависимости от конструктивных особенностей оружия);
тактическая классификация (в зависимости от боевых возможностей оружия).

мм)

Нормального калибра
(от 6,5 до

9,0 мм)

Крупного калибра
(от 9,0 до 14,5 мм)


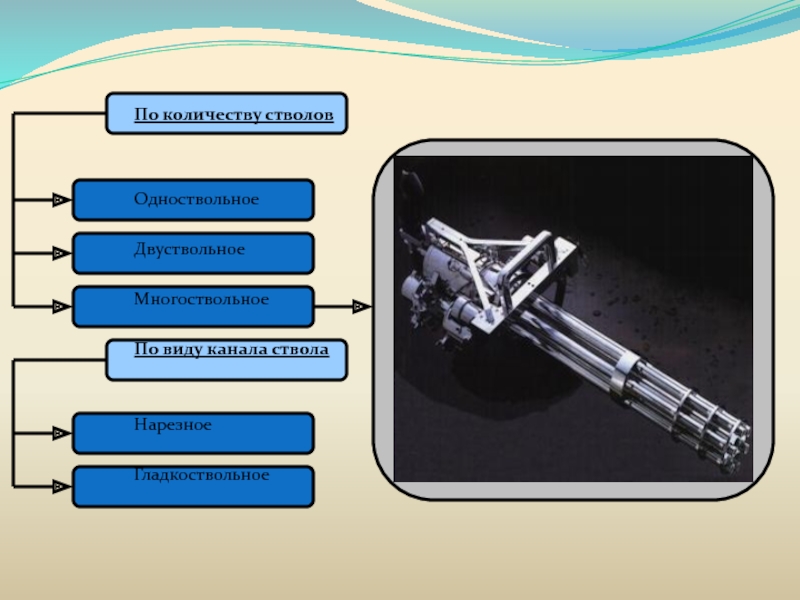

По источнику энергии выстрела


Огнестрельное

Пневматическое

Механическое

Электрическое

винтовки
СВД-63 - 7,62 мм
Станковые пулеметы
НСВС "Утёс" - 12,7 мм

Автоматы
АКМ - 7,62 мм
АК-74 - 5,45 мм

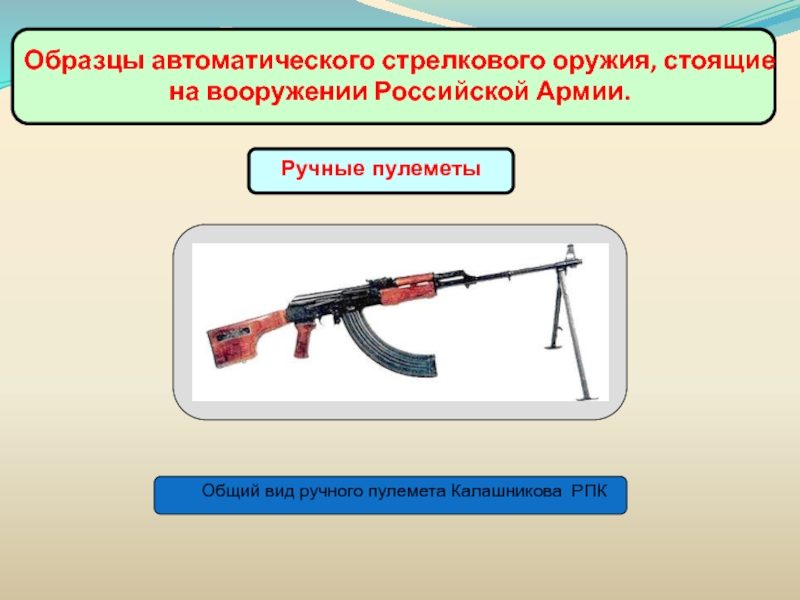

Ручные пулеметы
РПД - 7,62 мм
РПК-74 - 5,45 мм
РПК - 7,62 мм

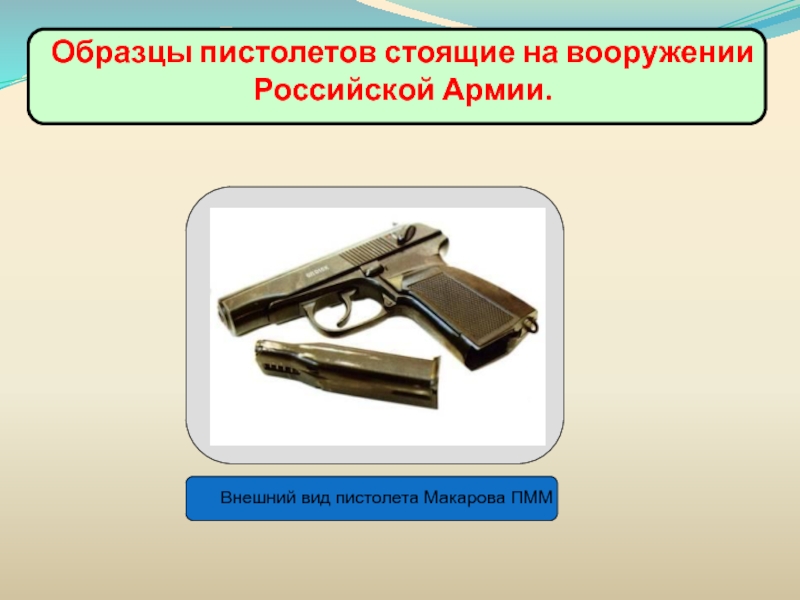

Пистолеты
ПМ - 9 мм
ПММ-12 - 9 мм

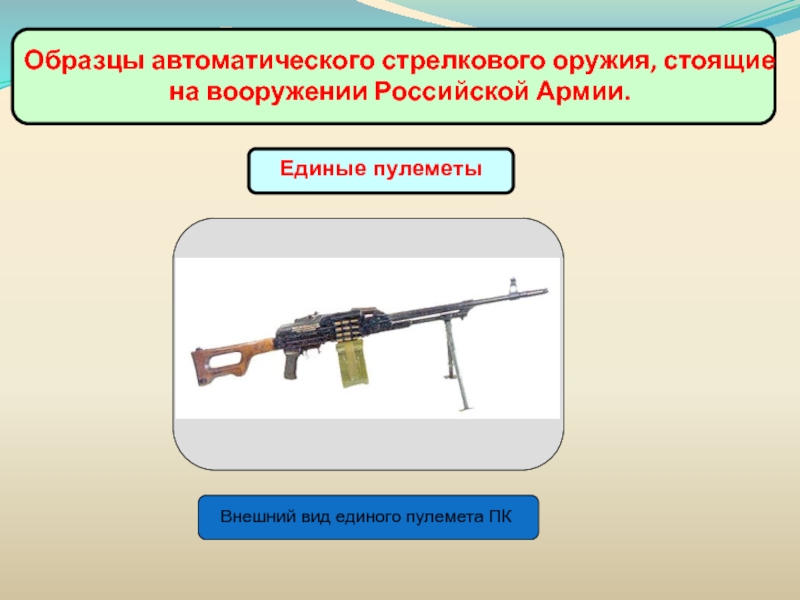

Единые пулеметы
ПК - 7,62 мм

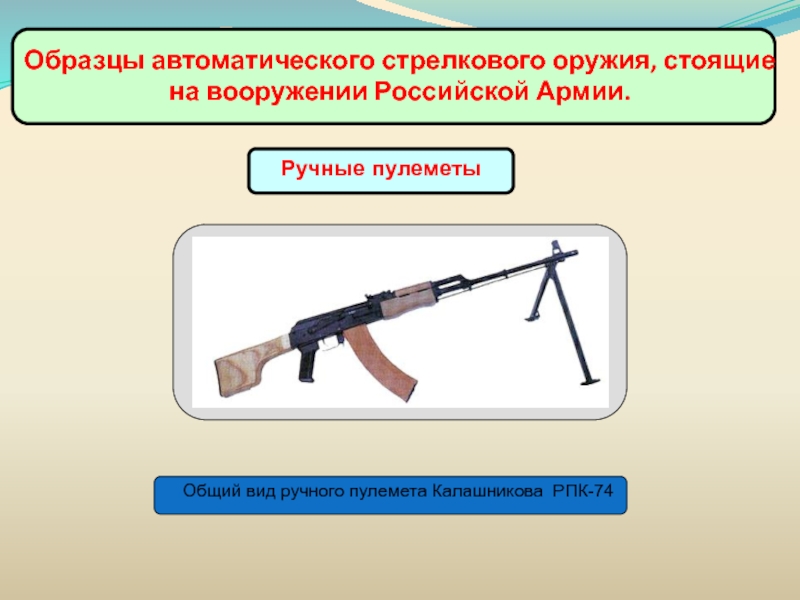

вид 5,45-мм автомата Калашникова: а - с постоянным прикладом (АК-74);

б - со складывающимся прикладом (АКС-74)

сердечником; б - трассирующая; в - бронебойно-зажигательиая.

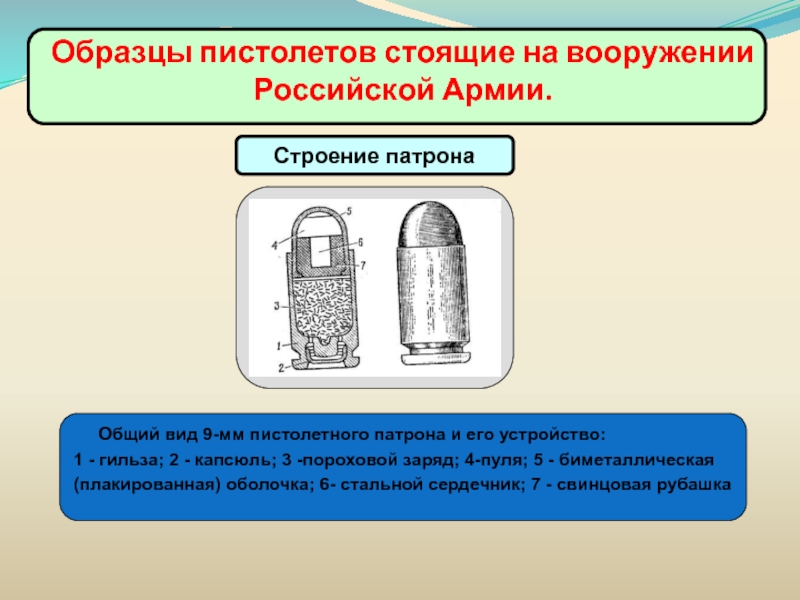

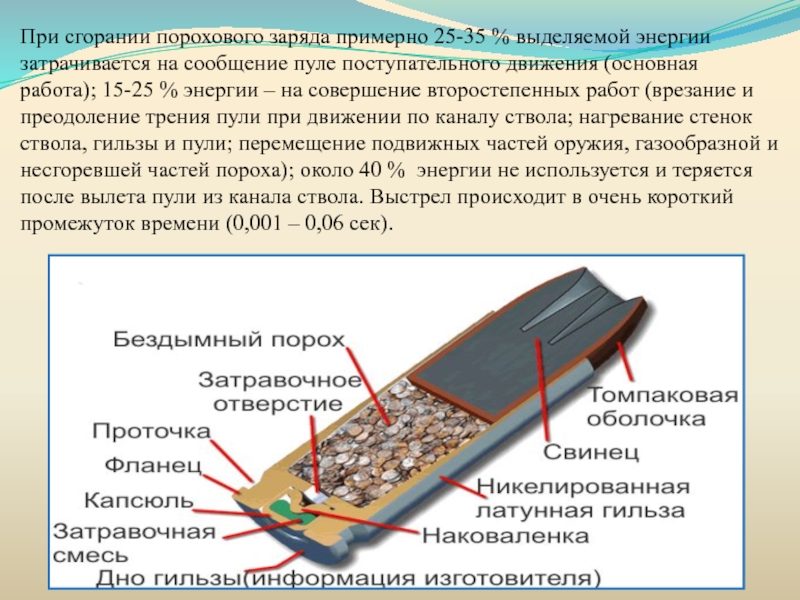

Устройство патрона: 1 -

пуля; 2 - гильза; 3 - пороховой заряд; 4 - капсюль; 5 - стаканчик 6 - проточка;
7 - наковальня; 8 - затравочное отверстие; 9 - ударный состав
Устройство пули: 1 - оболочка; 2 - стальной сердечник; 3 - свинцовая рубашка; 4 – сердечник (свинцовый); 5 - стаканчик; 6 - трассирующий состав; 7 - подбои (свинцовый); 8 - зажигательный состав: 9 - наконечник

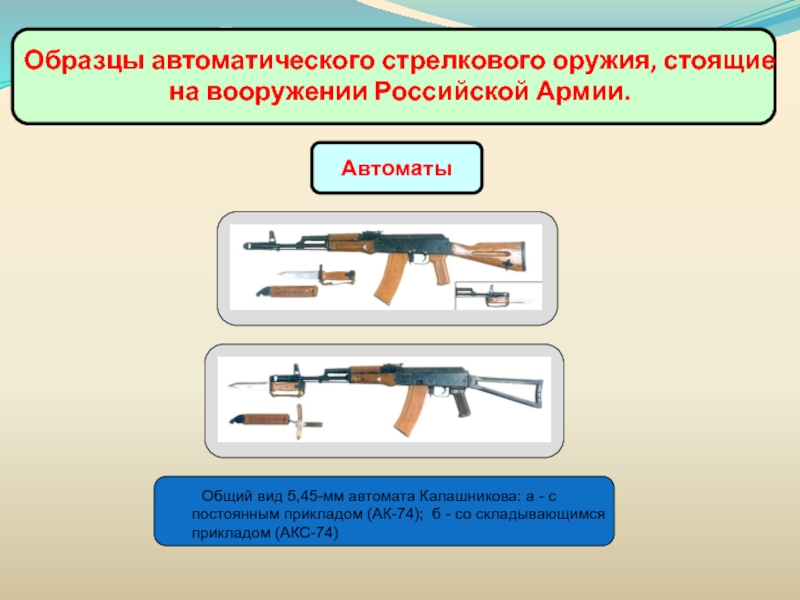

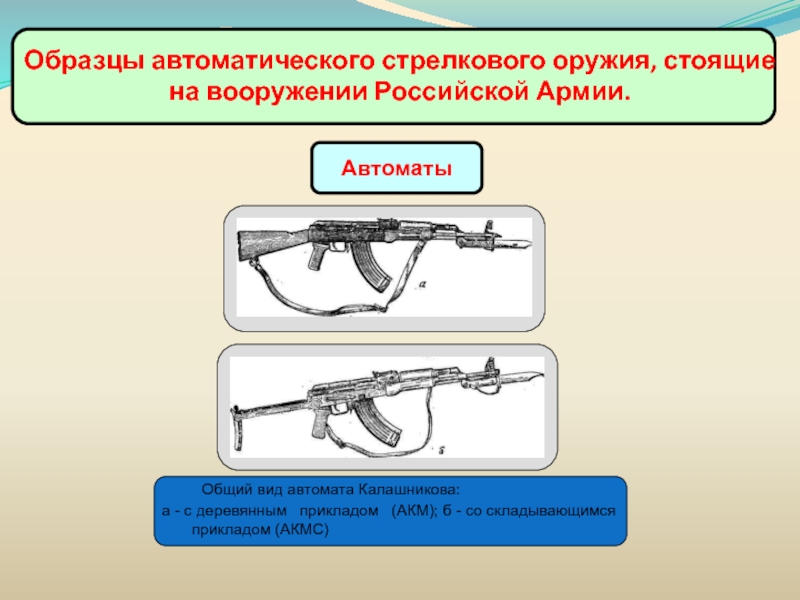

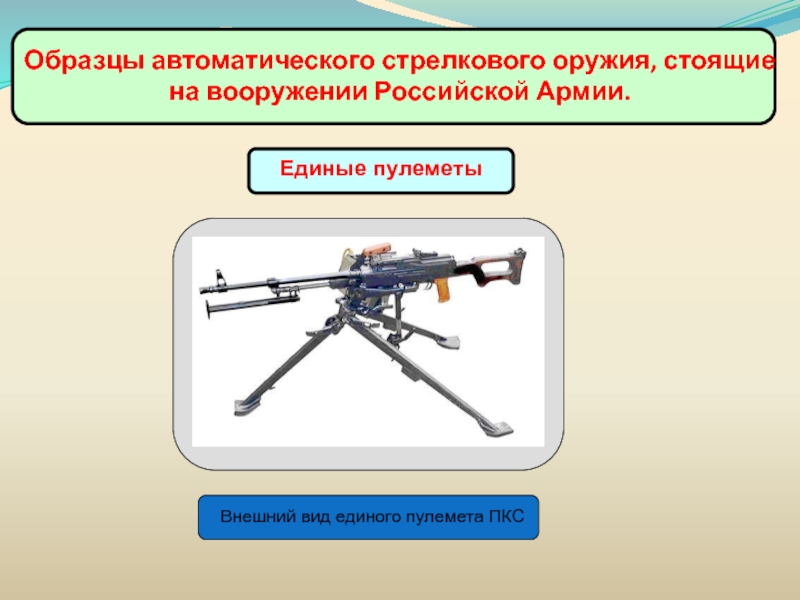

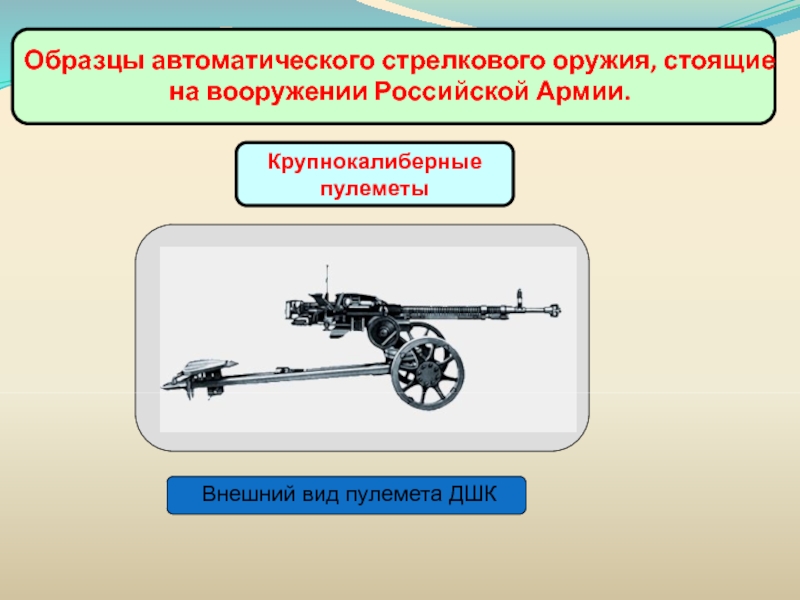

Образцы автоматического стрелкового оружия, стоящие на вооружении Российской Армии.

(АКМ); б - со складывающимся прикладом (АКМС)
Образцы автоматического стрелкового

оружия, стоящие на вооружении Российской Армии.

стоящие на вооружении Российской Армии.

стрелкового оружия, стоящие на вооружении Российской Армии.

стрелкового оружия, стоящие на вооружении Российской Армии.

стоящие на вооружении Российской Армии.

стоящие на вооружении Российской Армии.

стоящие на вооружении Российской Армии.

оружия, стоящие на вооружении Российской Армии.

Макарова

и его устройство:
1 - гильза; 2 - капсюль; 3 -пороховой

заряд; 4-пуля; 5 - биметаллическая
(плакированная) оболочка; 6- стальной сердечник; 7 - свинцовая рубашка

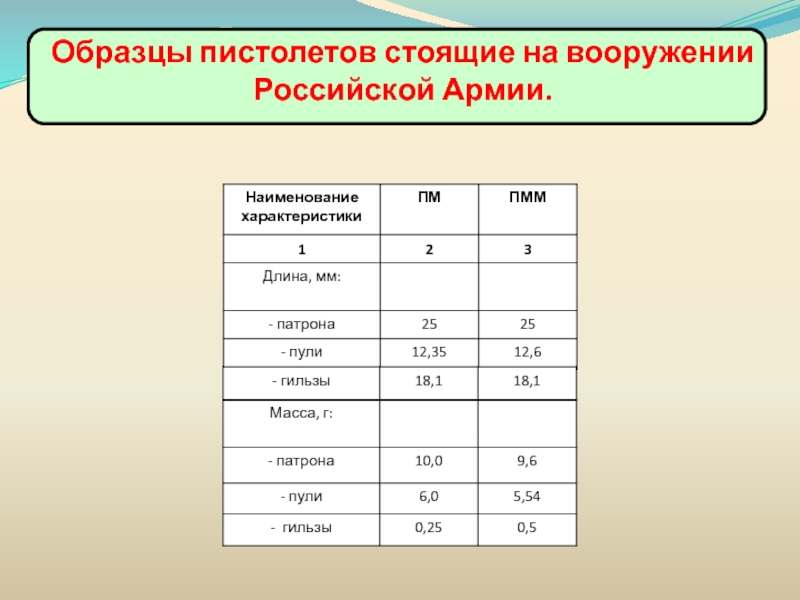

Образцы пистолетов стоящие на вооружении Российской Армии.

Российской Армии.
