Лекция № 7
Факсимильные аппараты
Слайд 2Факсимильный аппарат предназначен для передачи черно-белых графических изображений по аналоговым
каналам электросвязи. Факсимильный аппарат неспособен передавать полутоновые изображения (например, фотографии),
поэтому факсимильная связь используется в основном только при передаче изображений официальных документов с печатным и рукописным текстом.
Слайд 3Принцип работы факса:
Изображение документа (рис.1) считывается построчно оптоэлектронным датчиком, который
меняет силу тока в зависимости от яркости падающего на него
света.
Аналого-цифровой преобразователь преобразует ток в цифровой вид и запоминается в промежуточный буфер.
При поступлении в буфер информация анализируется и упаковывается.
Затем упакованная информация через модем передается в линию.
Слайд 4Структурная схема факсимильного аппарата

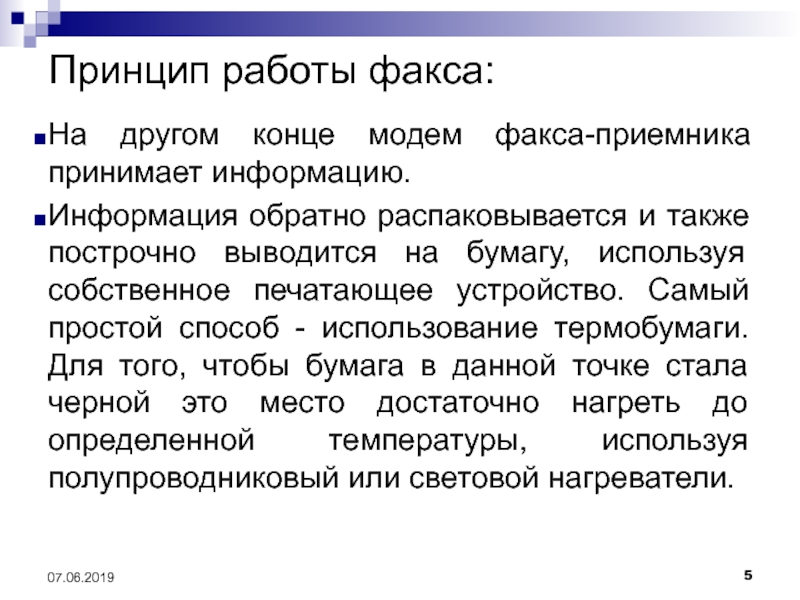

Слайд 5Принцип работы факса:
На другом конце модем факса-приемника принимает информацию.
Информация
обратно распаковывается и также построчно выводится на бумагу, используя собственное
печатающее устройство. Самый простой способ - использование термобумаги. Для того, чтобы бумага в данной точке стала черной это место достаточно нагреть до определенной температуры, используя полупроводниковый или световой нагреватели.

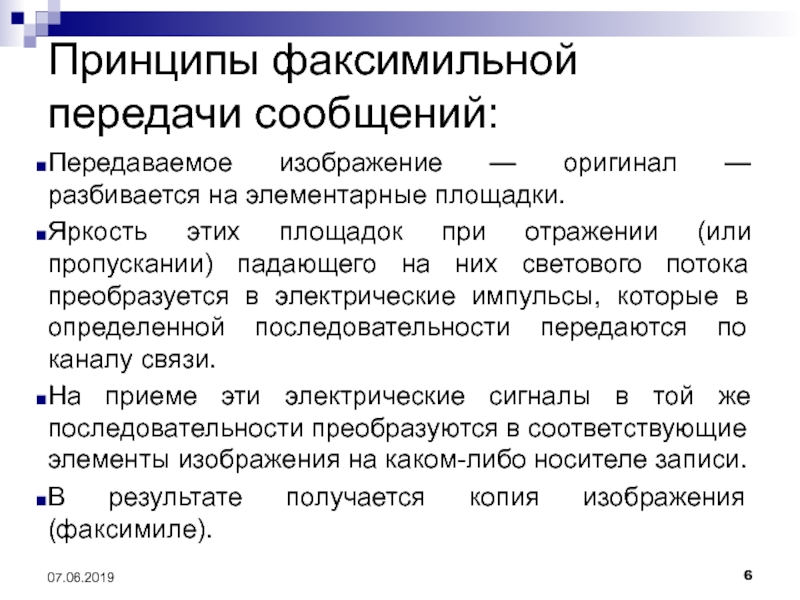

Слайд 6Принципы факсимильной передачи сообщений:
Передаваемое изображение — оригинал — разбивается на
элементарные площадки.
Яркость этих площадок при отражении (или пропускании) падающего
на них светового потока преобразуется в электрические импульсы, которые в определенной последовательности передаются по каналу связи.
На приеме эти электрические сигналы в той же последовательности преобразуются в соответствующие элементы изображения на каком-либо носителе записи.
В результате получается копия изображения (факсимиле).
Слайд 7Принципы факсимильной передачи сообщений:
Любое изображение можно рассматривать как совокупность большого
числа элементов, способных в различной степени отражать падающий на них
свет.
Образование элементарных площадок происходит за счет перемещения по поверхности изображения светового луча, создаваемого светооптической системой.
Процесс перемещения луча называется разверткой, в результате действия которой изображение разбивается на строки.
Слайд 8Принципы факсимильной передачи сообщений:
Отраженный световой поток попадает на фотоэлектрический преобразователь,
выходной электрический сигнал которого повторяет форму входного светового сигнала.
Узлы
передающей аппаратуры, обеспечивающие развертку изображения и фотоэлектрическое преобразование, объединяются в группу анализирующих устройств.
В приемном аппарате осуществляется обратное преобразование переданных электрических сигналов в той же последовательности, что и на передаче.

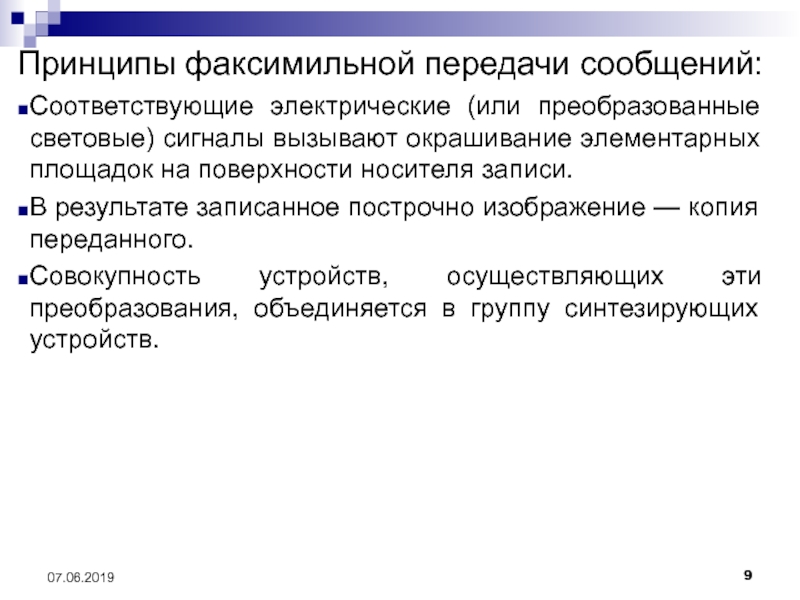

Слайд 9Принципы факсимильной передачи сообщений:
Соответствующие электрические (или преобразованные световые) сигналы вызывают
окрашивание элементарных площадок на поверхности носителя записи.
В результате записанное
построчно изображение — копия переданного.
Совокупность устройств, осуществляющих эти преобразования, объединяется в группу синтезирующих устройств.

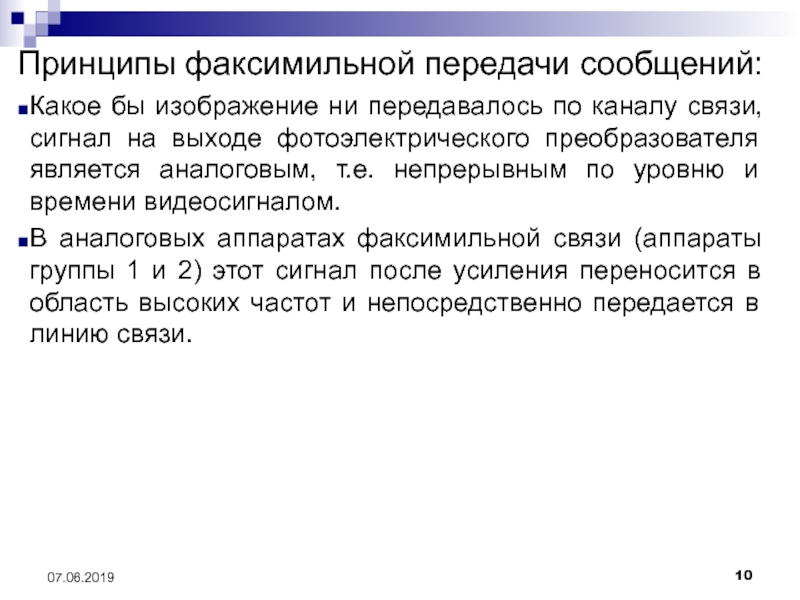

Слайд 10Принципы факсимильной передачи сообщений:
Какое бы изображение ни передавалось по каналу
связи, сигнал на выходе фотоэлектрического преобразователя является аналоговым, т.е. непрерывным
по уровню и времени видеосигналом.
В аналоговых аппаратах факсимильной связи (аппараты группы 1 и 2) этот сигнал после усиления переносится в область высоких частот и непосредственно передается в линию связи.

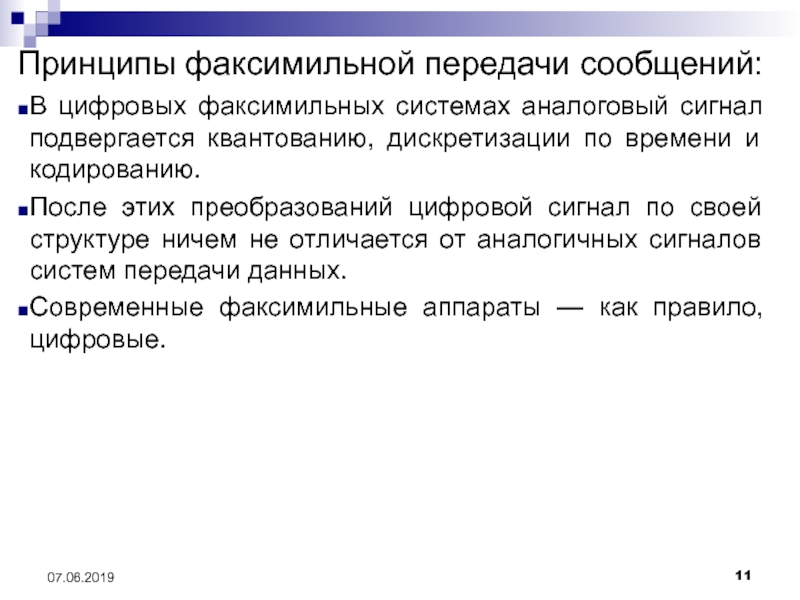

Слайд 11Принципы факсимильной передачи сообщений:
В цифровых факсимильных системах аналоговый сигнал подвергается
квантованию, дискретизации по времени и кодированию.
После этих преобразований цифровой
сигнал по своей структуре ничем не отличается от аналогичных сигналов систем передачи данных.
Современные факсимильные аппараты — как правило, цифровые.

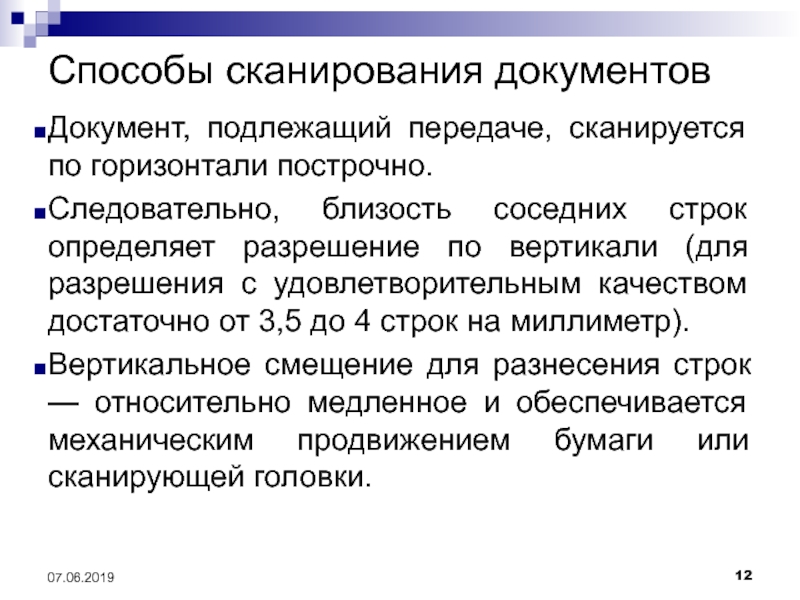

Слайд 12Способы сканирования документов
Документ, подлежащий передаче, сканируется по горизонтали построчно.
Следовательно,
близость соседних строк определяет разрешение по вертикали (для разрешения с
удовлетворительным качеством достаточно от 3,5 до 4 строк на миллиметр).
Вертикальное смещение для разнесения строк — относительно медленное и обеспечивается механическим продвижением бумаги или сканирующей головки.
Слайд 13Способы сканирования документов
В процессе горизонтального сканирования создается аналоговый или цифровой
сигнал, соответствующий интенсивности отраженного света вдоль строки.
Сканирование обеспечивается механически
за счет горизонтального смещения сканирующей головки вдоль каждой строки и поперечного по странице, но в этом случае требуется очень быстрый возврат головки при переходе с одной строки на другую.

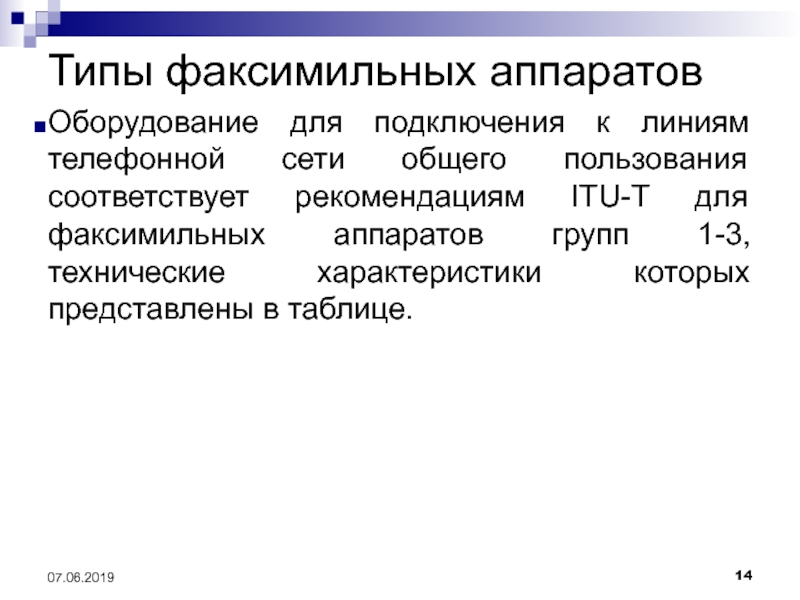

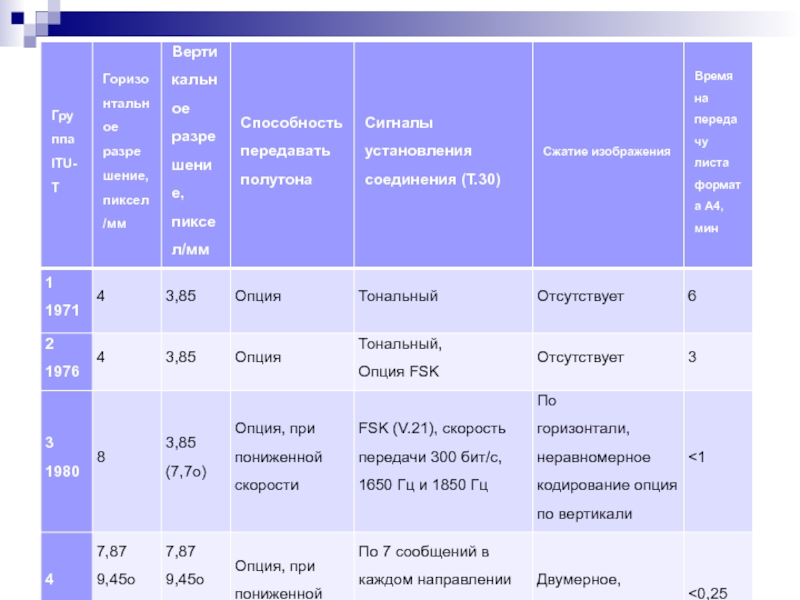

Слайд 14Типы факсимильных аппаратов
Оборудование для подключения к линиям телефонной сети общего
пользования соответствует рекомендациям ITU-T для факсимильных аппаратов групп 1-3, технические
характеристики которых представлены в таблице.

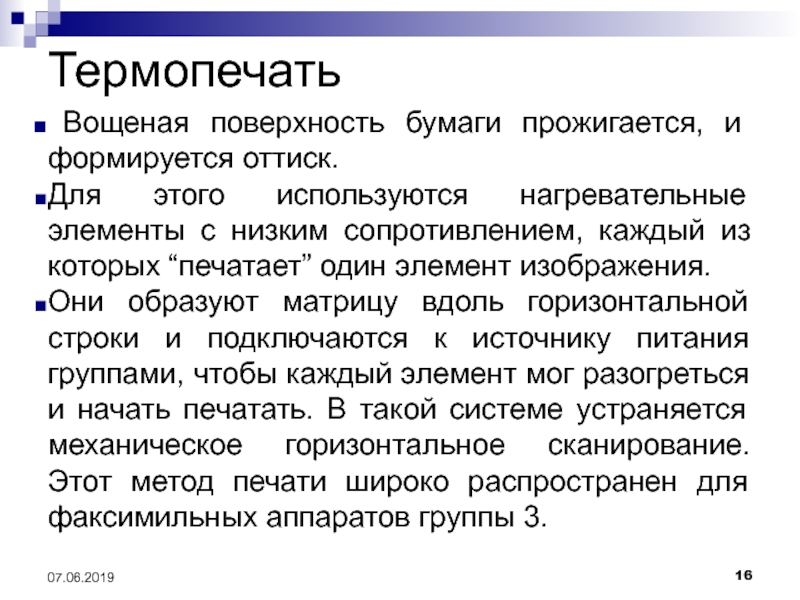

Слайд 16Термопечать
Вощеная поверхность бумаги прожигается, и формируется оттиск.
Для этого
используются нагревательные элементы с низким сопротивлением, каждый из которых “печатает”
один элемент изображения.
Они образуют матрицу вдоль горизонтальной строки и подключаются к источнику питания группами, чтобы каждый элемент мог разогреться и начать печатать. В такой системе устраняется механическое горизонтальное сканирование. Этот метод печати широко распространен для факсимильных аппаратов группы 3.

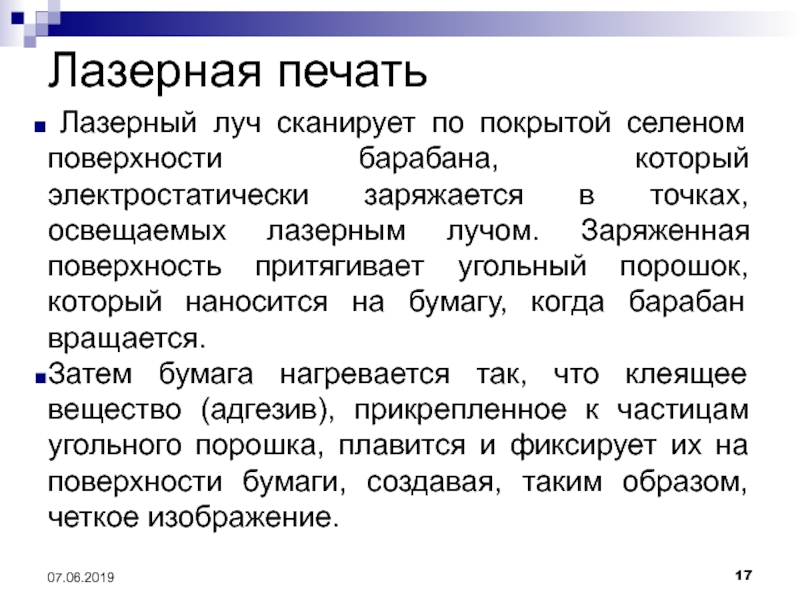

Слайд 17Лазерная печать
Лазерный луч сканирует по покрытой селеном поверхности барабана,
который электростатически заряжается в точках, освещаемых лазерным лучом. Заряженная поверхность
притягивает угольный порошок, который наносится на бумагу, когда барабан вращается.
Затем бумага нагревается так, что клеящее вещество (адгезив), прикрепленное к частицам угольного порошка, плавится и фиксирует их на поверхности бумаги, создавая, таким образом, четкое изображение.
Слайд 18Лазерная печать
Лазерная печать наиболее часто применяется в факсимильных аппаратах,
выпущенных во второй половине 90-х гг. Это связано с тем,
что можно использовать обычную бумагу, к тому же резко подешевели лазерные принтеры, поскольку они используются во многих компьютерных системах.
Слайд 19Компьютерный способ передачи факсимильных сообщений
Кроме возможности передачи документов по
схеме факс-факс существует возможность передачи по схеме факс-компьютер и компьютер-факс.
Некоторые модели модемов (факс-модемы) могут полностью дублировать функции факсимильного аппарата, при этом в компьютере создается электронное изображение переданного документа.
Абонент может просмотреть его, удалить или напечатать и при этом количество копий неограниченно.

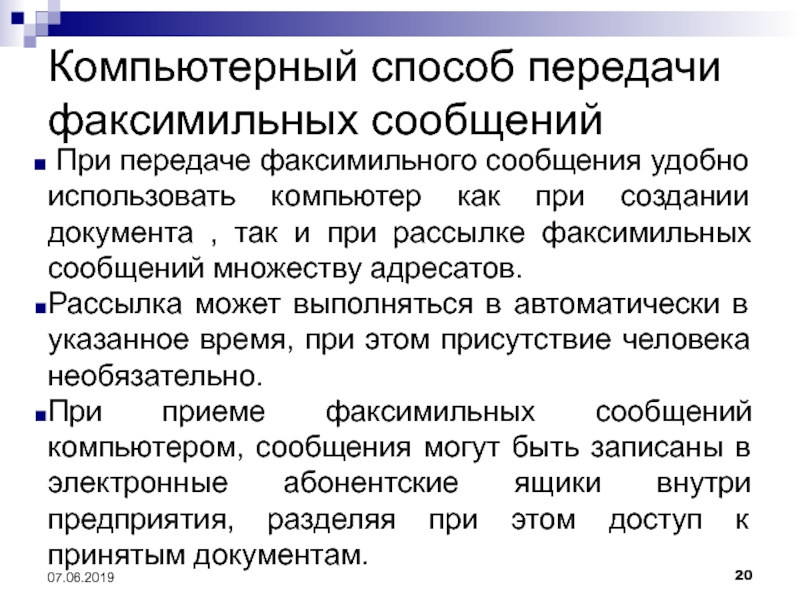

Слайд 20Компьютерный способ передачи факсимильных сообщений
При передаче факсимильного сообщения удобно
использовать компьютер как при создании документа , так и при
рассылке факсимильных сообщений множеству адресатов.
Рассылка может выполняться в автоматически в указанное время, при этом присутствие человека необязательно.
При приеме факсимильных сообщений компьютером, сообщения могут быть записаны в электронные абонентские ящики внутри предприятия, разделяя при этом доступ к принятым документам.

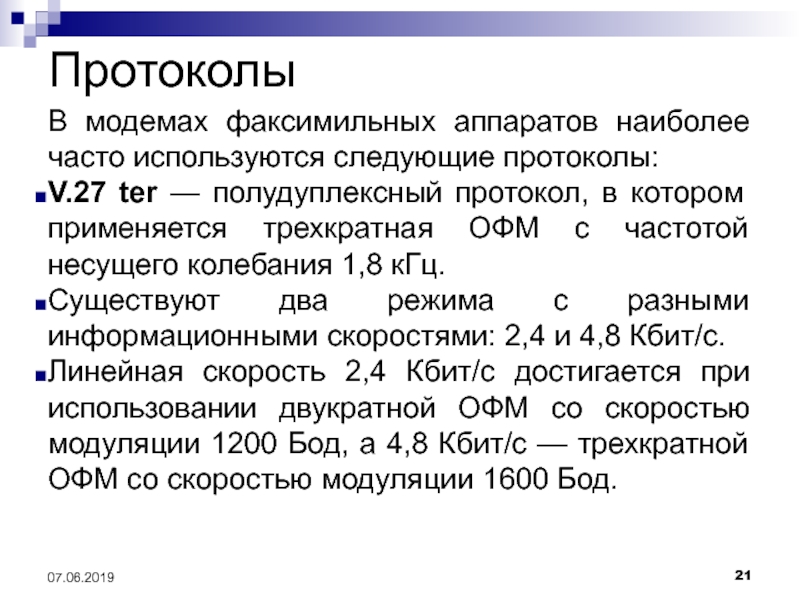

Слайд 21Протоколы
В модемах факсимильных аппаратов наиболее часто используются следующие протоколы:
V.27 ter
— полудуплексный протокол, в котором применяется трехкратная ОФМ с частотой
несущего колебания 1,8 кГц.
Существуют два режима с разными информационными скоростями: 2,4 и 4,8 Кбит/с.
Линейная скорость 2,4 Кбит/с достигается при использовании двукратной ОФМ со скоростью модуляции 1200 Бод, а 4,8 Кбит/с — трехкратной ОФМ со скоростью модуляции 1600 Бод.
Слайд 22Протоколы

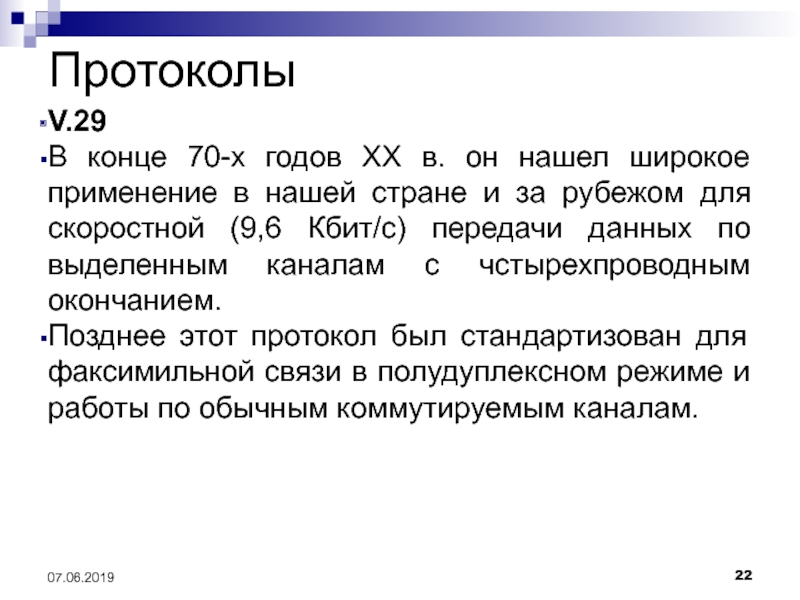

V.29
В конце 70-х годов XX в. он нашел широкое
применение в нашей стране и за рубежом для скоростной (9,6
Кбит/с) передачи данных по выделенным каналам с чстырехпроводным окончанием.
Позднее этот протокол был стандартизован для факсимильной связи в полудуплексном режиме и работы по обычным коммутируемым каналам.
Слайд 23Протоколы
V.29
Частота несущего сигнала 1,7 кГц, модуляционная скорость 2400 Бод.
Информационная скорость может быть 2,4; 4,8; 7,2 и 9,6 Кбит/с
(в некоторых модемах нижний предел 4,8 Кбит/с)

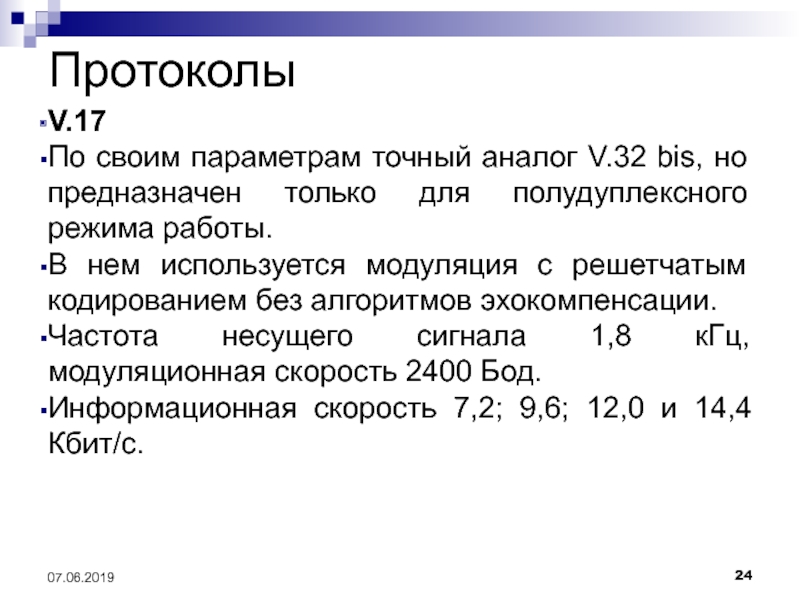

Слайд 24Протоколы
V.17
По своим параметрам точный аналог V.32 bis, но предназначен
только для полудуплексного режима работы.
В нем используется модуляция с
решетчатым кодированием без алгоритмов эхокомпенсации.
Частота несущего сигнала 1,8 кГц, модуляционная скорость 2400 Бод.
Информационная скорость 7,2; 9,6; 12,0 и 14,4 Кбит/с.
