Слайд 1Лекция №6
Сушка измельченной древесины
(продолжение)

Лекция №6Сушка измельченной древесины (продолжение)

Слайд 2Трехходовые сушилки
В трехходовых барабанных сушилках удлинена зоны сушки.
Мелкие частицы

высыхают быстрее и меньше времени находятся в сушилке.
Крупная стружка

в средней и наружной кольцевых полостях выпадает из потока газа и находится в сушилке дольше
До 30 % топочных газов рециркулируется.

Трехходовые сушилкиВ трехходовых барабанных сушилках удлинена зоны сушки. Мелкие частицы высыхают быстрее и меньше времени находятся в

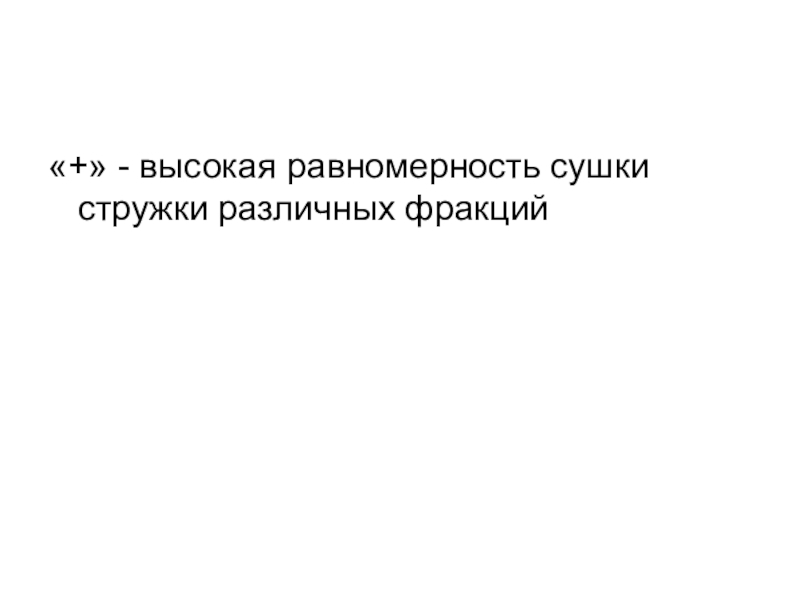

Слайд 3«+» - высокая равномерность сушки стружки различных фракций

«+» - высокая равномерность сушки стружки различных фракций

Слайд 4Схема трехходовой сушилки

Схема трехходовой сушилки

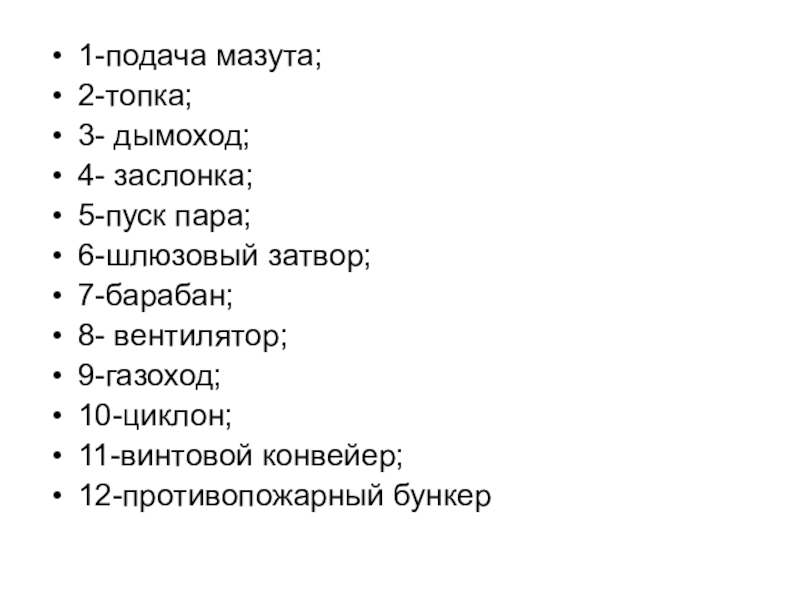

Слайд 51-подача мазута;
2-топка;
3- дымоход;
4- заслонка;
5-пуск пара;

6-шлюзовый затвор;
7-барабан;
8- вентилятор;
9-газоход;
10-циклон;

11-винтовой конвейер;
12-противопожарный бункер

1-подача мазута; 2-топка; 3- дымоход; 4- заслонка; 5-пуск пара; 6-шлюзовый затвор; 7-барабан; 8-

Слайд 6Трехходовой барабан

Трехходовой барабан

Слайд 7Вихревые сушилки (сушилки с сопловым дутьем)
Барабан в этих сушилках не

вращается. Спиралеобразное движение топочного газа и стружки в барабане обеспечивается

поступлением газа из топки через сопла по касательной к внутренней поверхности барабана и вращением вала с лопастями.

Вихревые сушилки (сушилки с сопловым дутьем)Барабан в этих сушилках не вращается. Спиралеобразное движение топочного газа и

Слайд 8Схема сушилки с сопловым дутьем

Схема сушилки с сопловым дутьем

Слайд 91-шлюзовый затвор;
2-барабан;
3-подача мазута;
4-топка;

5,6-рециркуляция газа;
7-выброс газа;
8-циклон;
9-газоход;
10-вентилятор;

11-вал с лопастями;
12- сопла;
13- подача агента сушки к соплам;
14-газоход от топки;
15-шлюзовый затвор

1-шлюзовый затвор; 2-барабан; 3-подача мазута; 4-топка; 5,6-рециркуляция газа; 7-выброс газа;

Слайд 10Режим сушки
Температура газов на входе:
tBX=350 °C.
Температура газов на выходе:

tBbIX=120 °C.

Режим сушкиТемпература газов на входе: tBX=350 °C.Температура газов на выходе: tBbIX=120 °C.

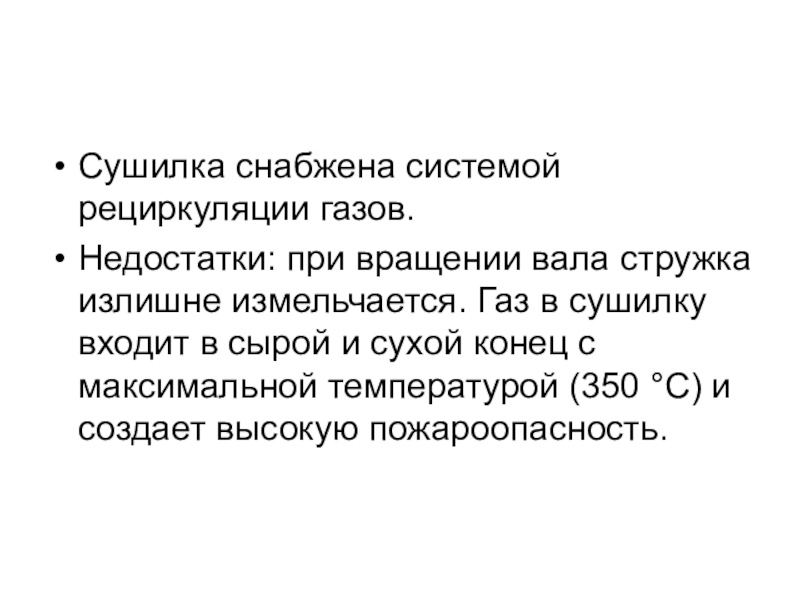

Слайд 11Сушилка снабжена системой рециркуляции газов.
Недостатки: при вращении вала стружка излишне

измельчается. Газ в сушилку входит в сырой и сухой конец

с максимальной температурой (350 °С) и создает высокую пожароопасность.

Сушилка снабжена системой рециркуляции газов.Недостатки: при вращении вала стружка излишне измельчается. Газ в сушилку входит в сырой

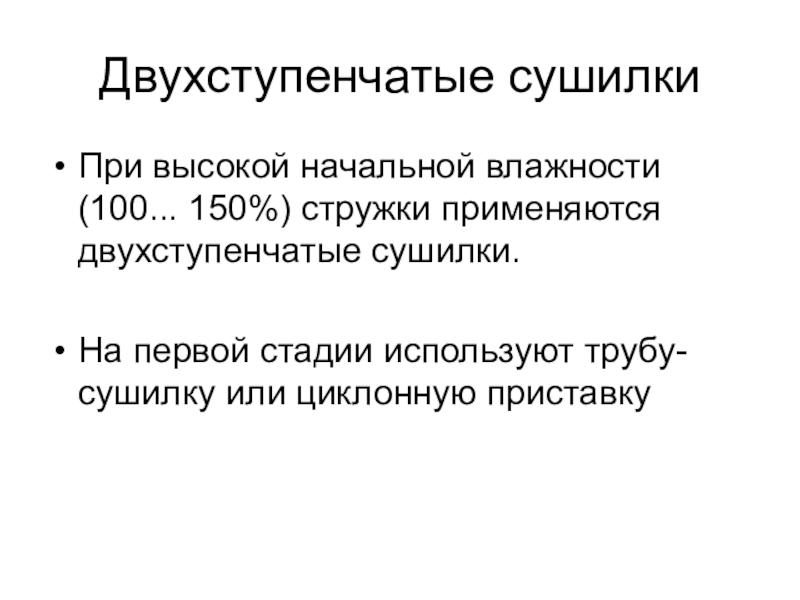

Слайд 12Двухступенчатые сушилки
При высокой начальной влажности (100... 150%) стружки применяются

двухступенчатые сушилки.

На первой стадии используют трубу- сушилку или циклонную

приставку

Двухступенчатые сушилки При высокой начальной влажности (100... 150%) стружки применяются двухступенчатые сушилки. На первой стадии используют трубу-

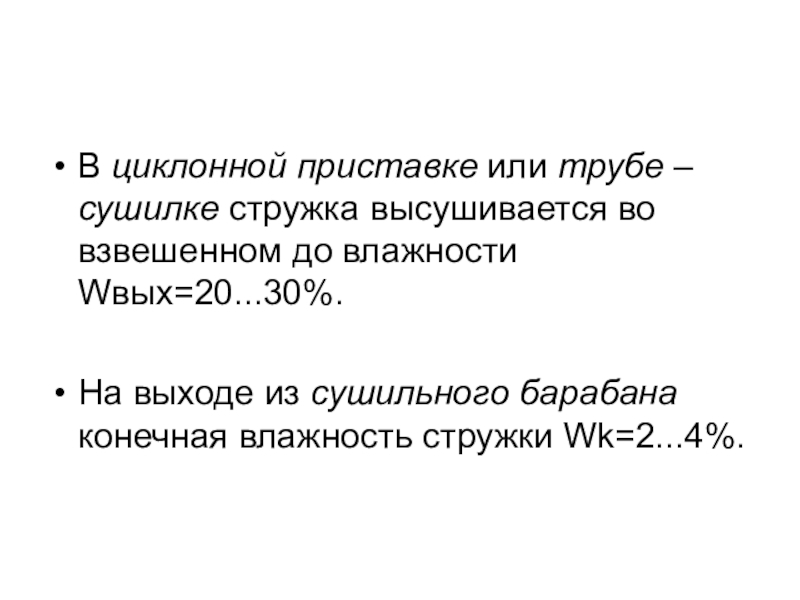

Слайд 13В циклонной приставке или трубе –сушилке стружка высушивается во взвешенном

до влажности Wвых=20...30%.

На выходе из сушильного барабана конечная влажность

стружки Wk=2...4%.

В циклонной приставке или трубе –сушилке стружка высушивается во взвешенном до влажности Wвых=20...30%. На выходе из сушильного

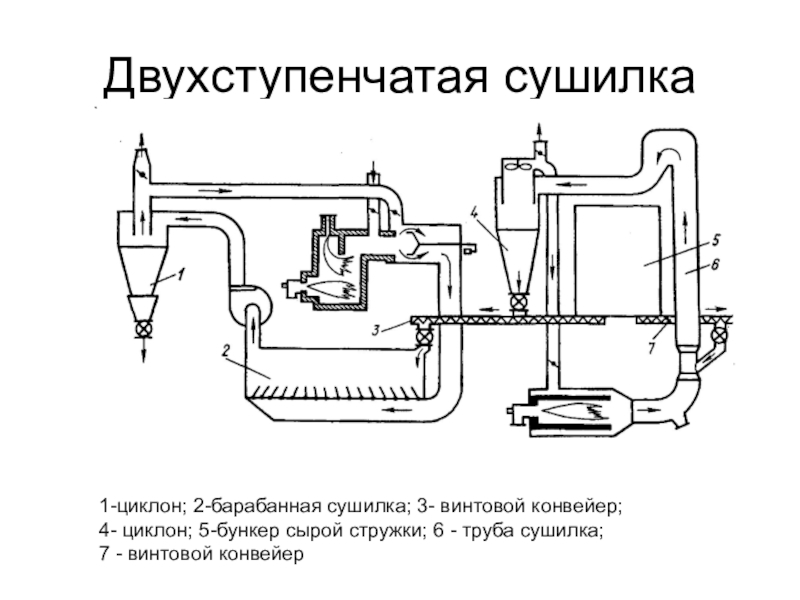

Слайд 14Двухступенчатая сушилка
1-циклон; 2-барабанная сушилка; 3- винтовой конвейер;
4- циклон; 5-бункер

сырой стружки; 6 - труба сушилка;
7 - винтовой конвейер

Двухступенчатая сушилка1-циклон; 2-барабанная сушилка; 3- винтовой конвейер; 4- циклон; 5-бункер сырой стружки; 6 - труба сушилка; 7

Слайд 15Комбинированная сушилка

Комбинированная сушилка

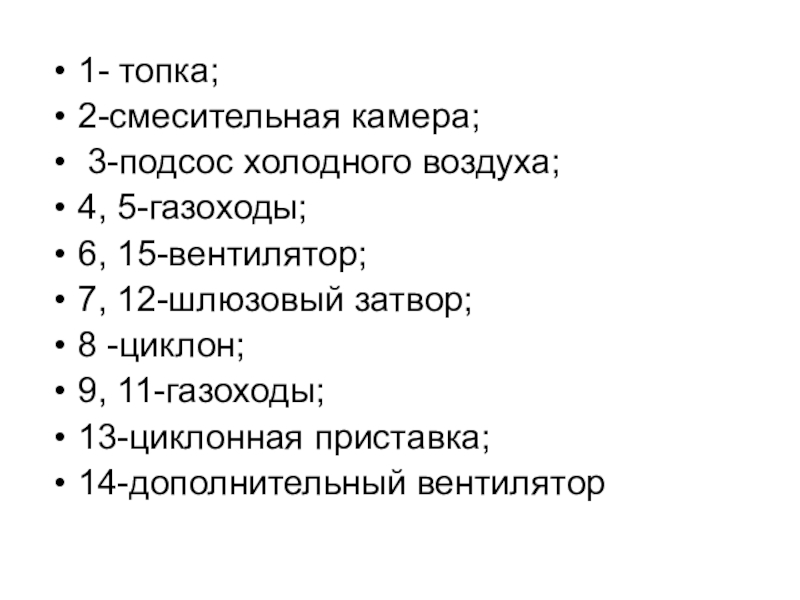

Слайд 161- топка;
2-смесительная камера;
3-подсос холодного воздуха;
4, 5-газоходы;
6,

15-вентилятор;
7, 12-шлюзовый затвор;
8 -циклон;
9, 11-газоходы;
13-циклонная приставка;

14-дополнительный вентилятор

1- топка; 2-смесительная камера; 3-подсос холодного воздуха; 4, 5-газоходы; 6, 15-вентилятор; 7, 12-шлюзовый затвор; 8 -циклон; 9,

Слайд 17Схема циклонной приставки

Схема циклонной приставки
