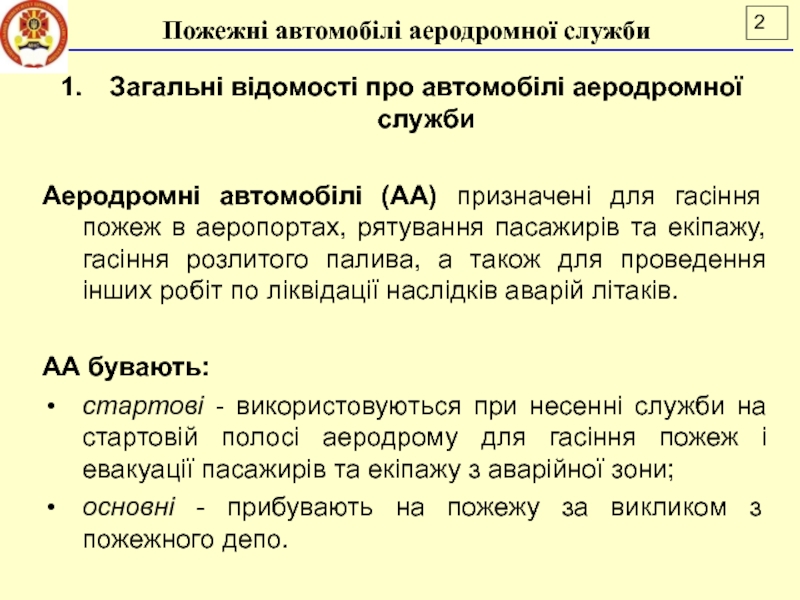

Лекція 16 ПОЖЕЖНІ АВТОМОБІЛІ АЕРОДРОМНОЇ СЛУЖБИ ДСНС України Національний

гасіння пожеж в аеропортах, рятування пасажирів та екіпажу, гасіння розлитого

палива, а також для проведення інших робіт по ліквідації наслідків аварій літаків.

АА бувають:
стартові - використовуються при несенні служби на стартовій полосі аеродрому для гасіння пожеж і евакуації пасажирів та екіпажу з аварійної зони;
основні - прибувають на пожежу за викликом з пожежного депо.

Пожежні автомобілі аеродромної служби

з запасом вогнегасних речовин до 8 т;
на аеродромах 5-9 категорії

додатково від 1 до 3 ПА з запасом ВР більше 8 т;
подача ВР повинна бути від 6 до 220 л/с;
бойове розгортання менше 3 хвилин; швидкість ПА більше 100 км/год, а розгін до 80 км/год повинен здійснюватись за 40-45 с;
шасі високої вантажопід’йомності, повноприводні шасі з колісною формулою 6х6 та 8х8;
ПА обладнані підігрівачами цистерни води, пінобака, насосного відсіку;

Пожежні автомобілі аеродромної служби

189.

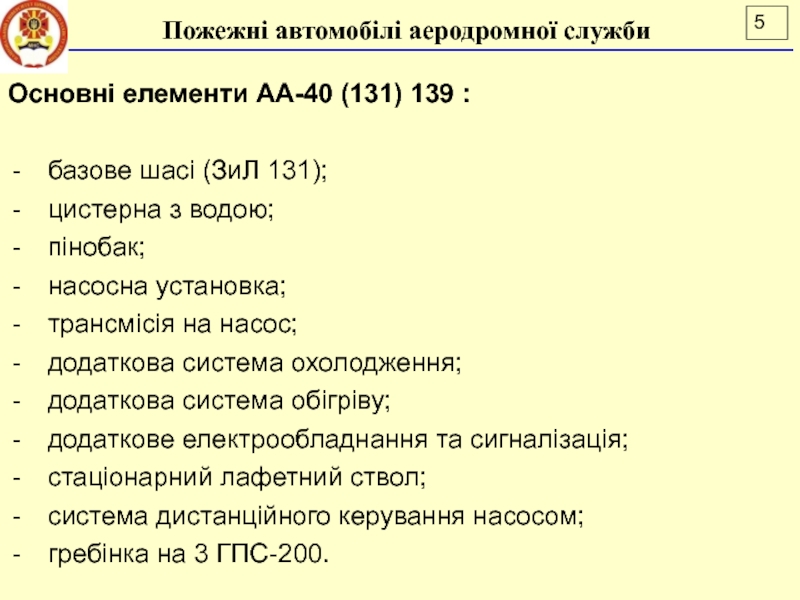

АА-40 (131) 139 є модифікацією АЦ-40 (131) 137А.
Призначений для доставки

до місця аварії особового складу, ПТО, води, піноутворювача і високоефективних вогнегасячих сполук на основі галоїдних вуглеводнів

Пожежні автомобілі аеродромної служби

з водою;
пінобак;
насосна установка;
трансмісія на насос;
додаткова система охолодження;
додаткова система обігріву;
додаткове електрообладнання

та сигналізація;
стаціонарний лафетний ствол;
система дистанційного керування насосом;
гребінка на 3 ГПС-200.

Пожежні автомобілі аеродромної служби

під бампер для під’єднання трьох ГПС-200;
у цистерні встановлені два

трубчатих підігрівача потужністю 5 кВт кожний, один в кабіні бойового розрахунку і один в насосному відсіці потужністю по 1 кВт кожний. Живлення від стороннього джерела 220 В.
у конструкції деяких ПА є люк у даху кабіни для ручного керування лафетним стволом;
додаткове ПТО: ПДС-400 на базі бензомоторної пили “Урал”.

Пожежні автомобілі аеродромної служби

кабіною бойового розрахунку, стаціонарна.
СЖБ-50: знаходиться в боковому відсіці, переносна.

Вогнегасячі установки

СЖБ-150, СЖБ-50 призначені для гасіння пожеж в закритих приміщеннях - відсіках літаків, кабінах, підкапотному просторі та інш., а також для гасіння пожеж електроустановок, що знаходяться під напругою.
Гасіння в закритих приміщеннях може виконуватися як направленням вогнегасячої сполуки в вогнище, так і об`ємним методом, тобто шляхом заповнення усього об`єму приміщення, що горить.

Пожежні автомобілі аеродромної служби

139:

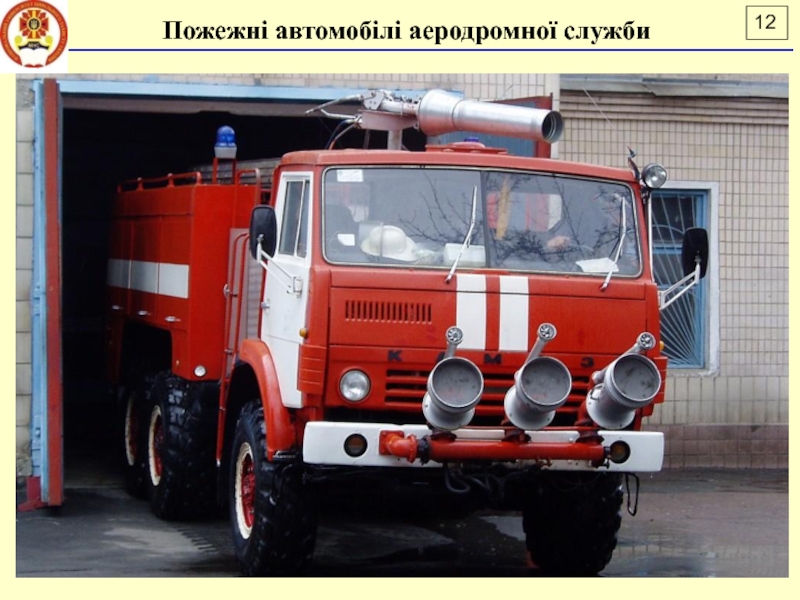

встановлені 3 ГПС-600 з турбінними розпилювачами піни (загальна назва –

установка гасіння пожежі літака УТПС)
розташування насосу – середнє;

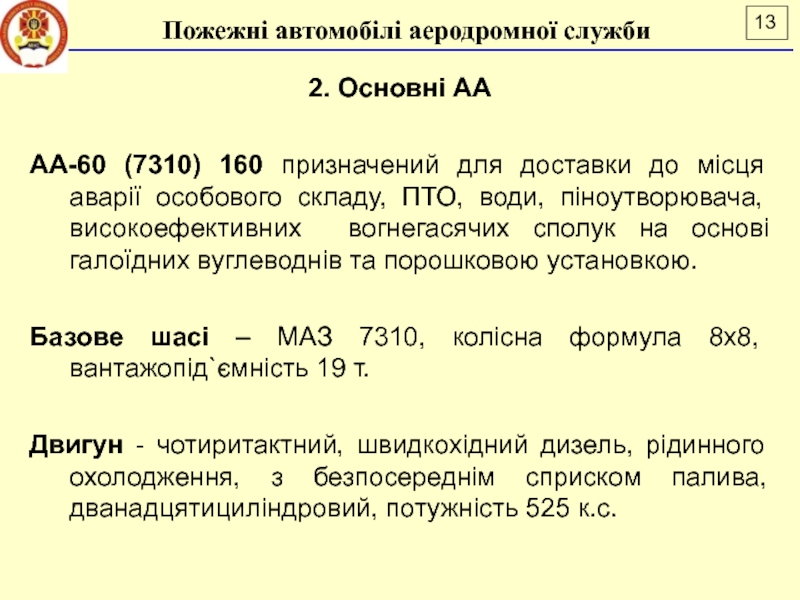

аварії особового складу, ПТО, води, піноутворювача, високоефективних вогнегасячих сполук на

основі галоїдних вуглеводнів та порошковою установкою.

Базове шасі – МАЗ 7310, колісна формула 8х8, вантажопід`ємність 19 т.

Двигун - чотиритактний, швидкохідний дизель, рідинного охолодження, з безпосереднім сприском палива, дванадцятициліндровий, потужність 525 к.с.

Пожежні автомобілі аеродромної служби

скло не відкривається, забезпечені склоочисниками і сонцезахисними козирками. В передній

частині встановлені щитки контрольно-вимірювальних приладів. Знизу опалювачі від системи охолодження двигуна.

Пожежні автомобілі аеродромної служби

обичайки і двох днищ. Усередині ємність розділена хвилерізами, для гасіння

гідравлічних ударів при русі автомобіля. Ємність 12000 л.
Бак піноутворювача, що повторює форму цистерни встановлюється на спеціальних опорах і закріплюється стяжками. Ємність бака 900 л.

Пожежні автомобілі аеродромної служби

насоса ПН-60Б, що з`єднанні між собою валом і блоком зчеплення.

Насос ПН-60Б відцентровий, одноступінчатий, консольний з направляючим апаратом. Подача 60 л/с при напорі 100 м.в.ст., частоті обертання 3000 об/хв., висоті всмоктування 3.5 м. Всмоктуючий патрубок 150 мм, напірні по 80 мм. Вакуумна система газоструминна. Пінозмішувач ПС-5.

Включення та виключення зчеплення здійснюється пневмо-циліндром, управління дистанційне з правої кабіни, насосного відсіка або з щитка управління лафетним стволом.

Пожежні автомобілі аеродромної служби

встановлений лафетний ствол на опорі. Ствол комбінований. Привід гідравлічний, управління

дистанційне. Робочий тиск 5-6 атм., подача води 60 л/с, подача піни 30 м3/хв. Низької кратності. Дальність струменю води 70 м, піни 40 м.

В передній частині автомобіля є трубопровід для встановлення чотирьох ГПС-600 і ззаду на два ГПС-200.

Пожежні автомобілі аеродромної служби

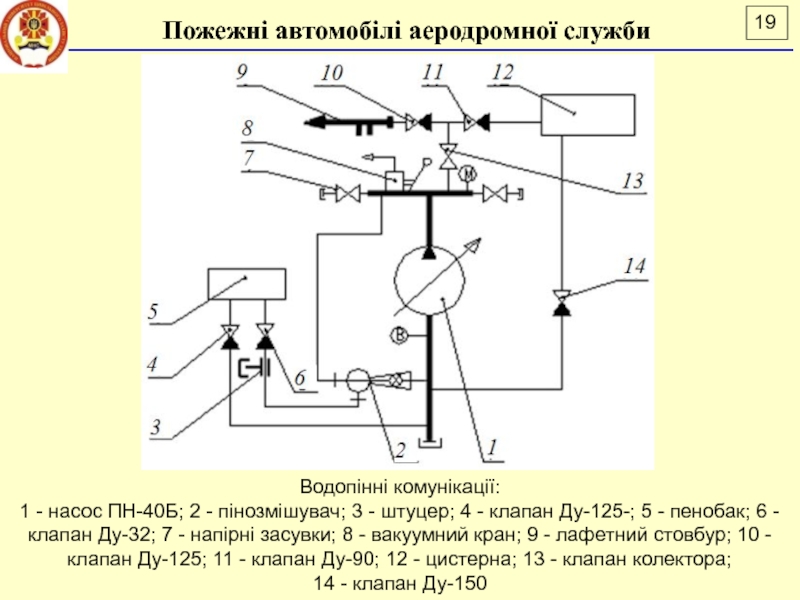

- пінозмішувач; 3 - штуцер; 4 - клапан Ду-125-; 5

- пенобак; 6 - клапан Ду-32; 7 - напірні засувки; 8 - вакуумний кран; 9 - лафетний стовбур; 10 - клапан Ду-125; 11 - клапан Ду-90; 12 - цистерна; 13 - клапан колектора;
14 - клапан Ду-150

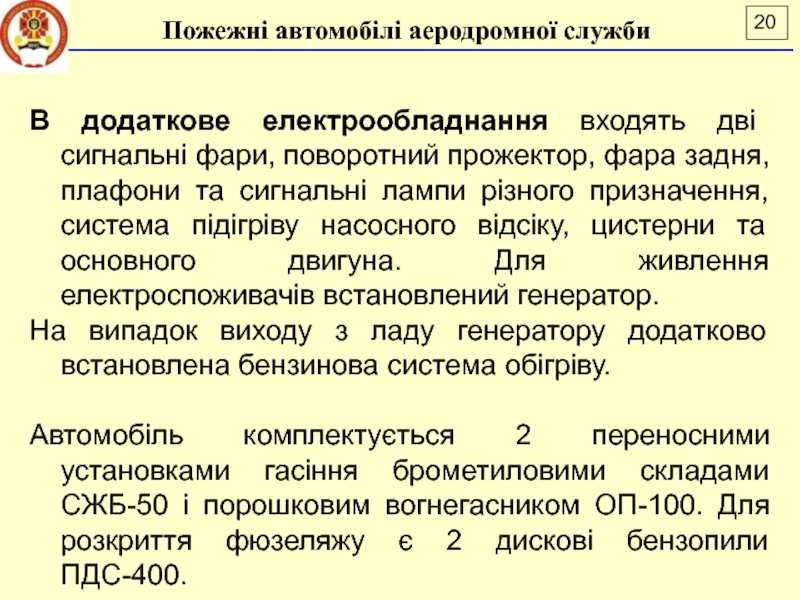

задня, плафони та сигнальні лампи різного призначення, система підігріву насосного

відсіку, цистерни та основного двигуна. Для живлення електроспоживачів встановлений генератор.
На випадок виходу з ладу генератору додатково встановлена бензинова система обігріву.

Автомобіль комплектується 2 переносними установками гасіння брометиловими складами СЖБ-50 і порошковим вогнегасником ОП-100. Для розкриття фюзеляжу є 2 дискові бензопили ПДС-400.

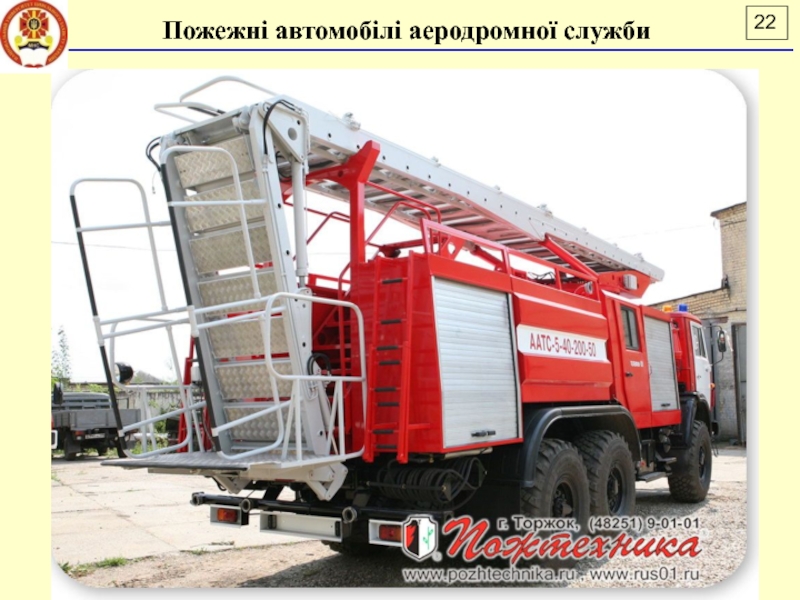

Пожежні автомобілі аеродромної служби

виклику бойового розрахунку, запасу води, піноутворювача, порошку і вуглекислоти, пожежно-технічного

обладнання (ПТО) , аварійно -рятувального інструменту;
подачі в осередок пожежі води і повітряно -механічної піни через напірні рукава, ручні та лафетні стовбури і піногенератори, в тому числі з висоти до 10 м;
подачі в осередок пожежі вуглекислоти через рукавну котушку стволом - розтрубом або стволом - пробійником;
покриття ЗПС повітряно- механічною піною при аварійній посадці літака;
освітлення місця проведення аварійно-рятувальних робіт від генератора змінного струму прожекторами, встановленими на сходах - трапі;
проведення рятувальних робіт з евакуації пасажирів з борту повітряного судна по спеціальній драбині - трапу з висоти від 3 до 10 м.

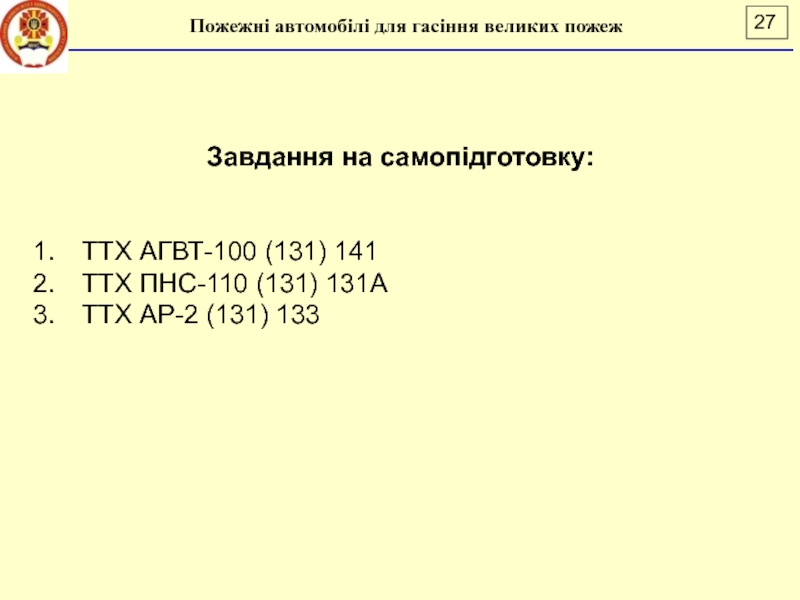

141
ТТХ ПНС-110 (131) 131А
ТТХ АР-2 (131) 133
