Лекція 3. Цифрові мережі з інтеграцією послуг (ЦМІП) – ISDN 1 Мультисервісні
Содержание
- 1. Лекція 3. Цифрові мережі з інтеграцією послуг (ЦМІП) – ISDN 1 Мультисервісні
- 2. Основні питання: Загальні принципи інтегрального обслуговування. Принципи

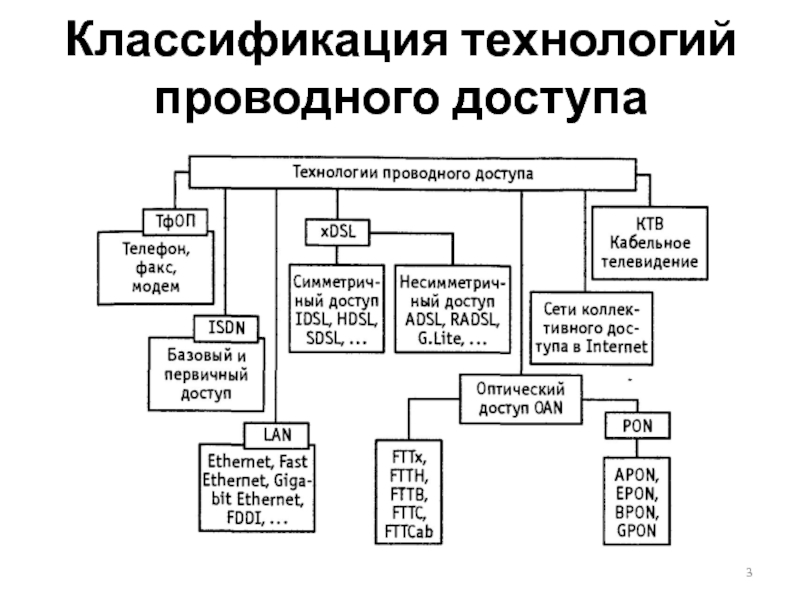

- 3. Классификация технологий проводного доступа
- 4. На русском языке эквивалентом термина ISDN в

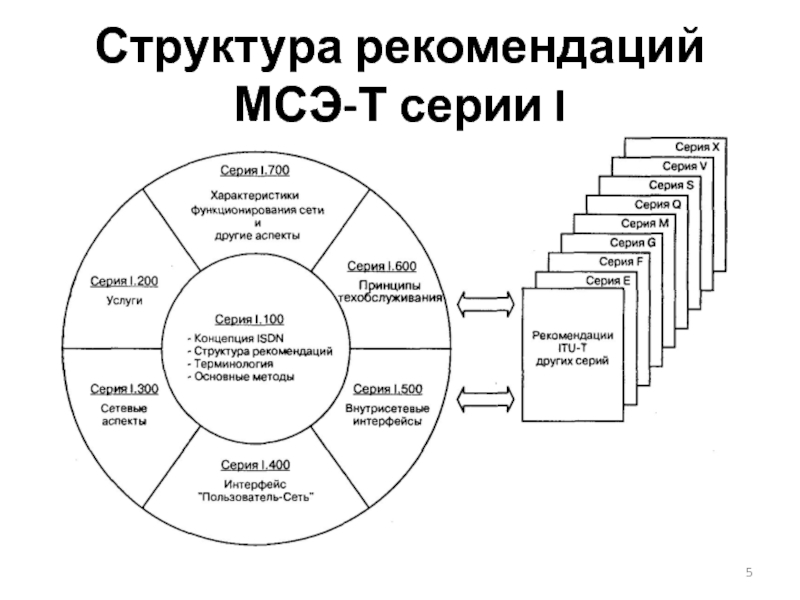

- 5. Структура рекомендаций МСЭ-Т серии I

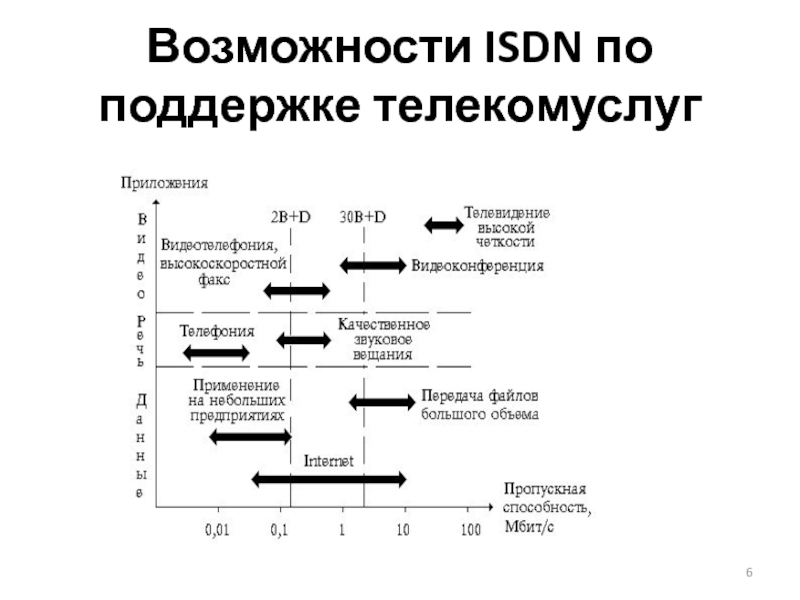

- 6. Возможности ISDN по поддержке телекомуслуг
- 7. Модель абонентского участка ISDN

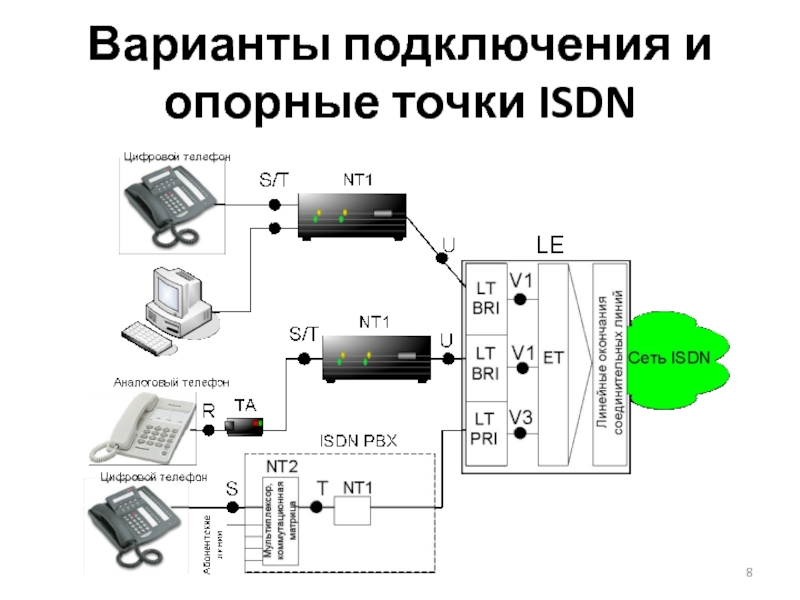

- 8. Варианты подключения и опорные точки ISDN

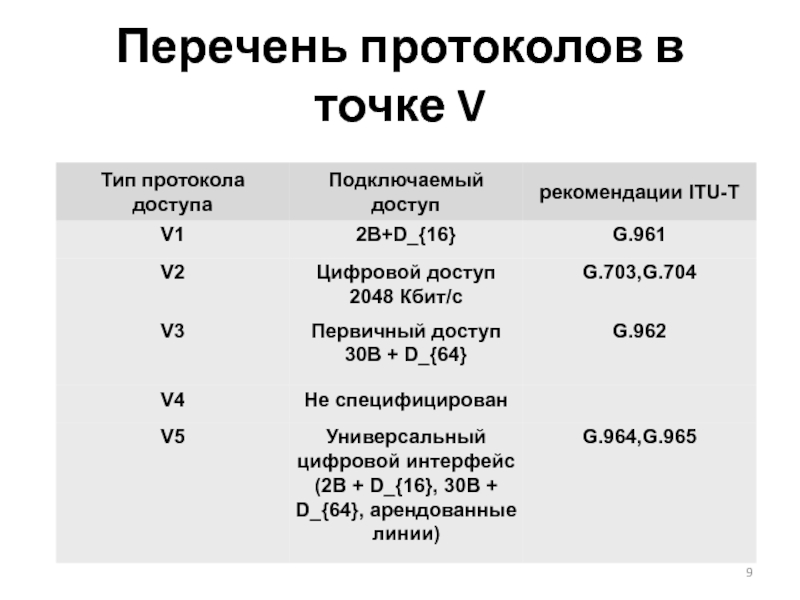

- 9. Перечень протоколов в точке V

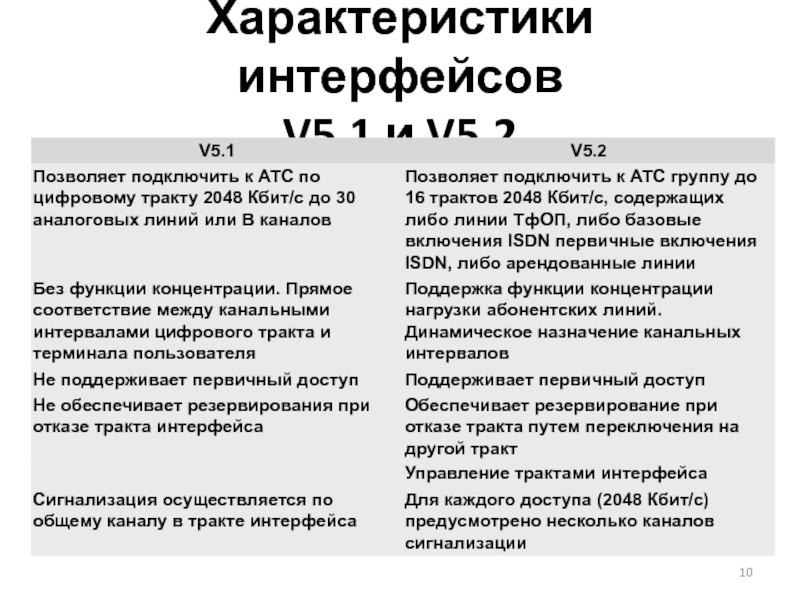

- 10. Характеристики интерфейсов V5.1 и V5.2

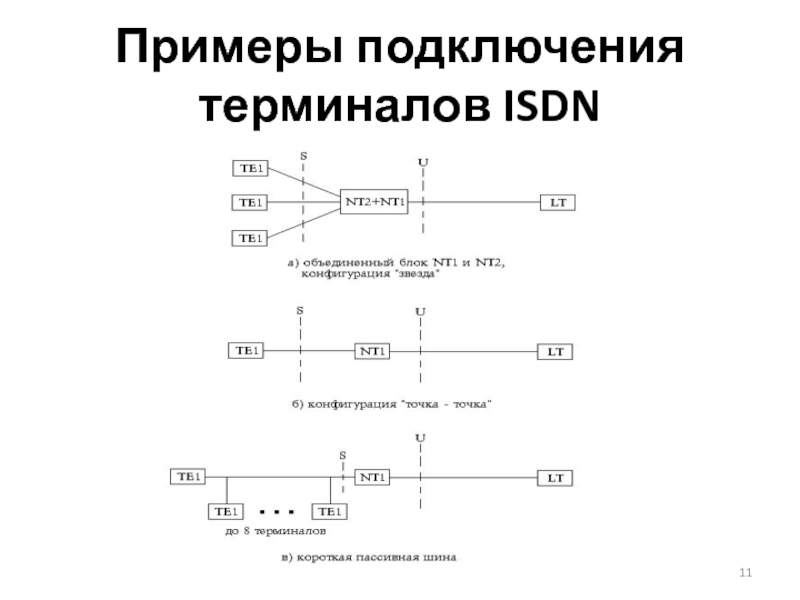

- 11. Примеры подключения терминалов ISDN
- 12. Типы доступа ISDN (BRА) BRА – базовый
- 13. PRА – первичный доступ, изначально предназначен для
- 14. Сигнализация DSS1DSS1 – Digital Subscriber Signaling –
- 15. Физический уровень содержит функции формирования B и
- 16. Сигнализация QsiqРазработка 1990 годаОбеспечивает транзитную связь и
- 17. Темы рефератов на семинар 28.09.2015Опорные точки ISDN.
- 18. Скачать презентанцию
Основні питання: Загальні принципи інтегрального обслуговування. Принципи побудови і компоненти мереж ISDN. Шлюз V5 в мультісервісную мережу. Література: Л.1, гл.2.2, 2.4; Л.4, с.108-112;
Слайды и текст этой презентации
Слайд 1Лекція 3. Цифрові мережі з інтеграцією послуг (ЦМІП) – ISDN
Мультисервісні
мережі абонентського доступу
Виктор Кавич

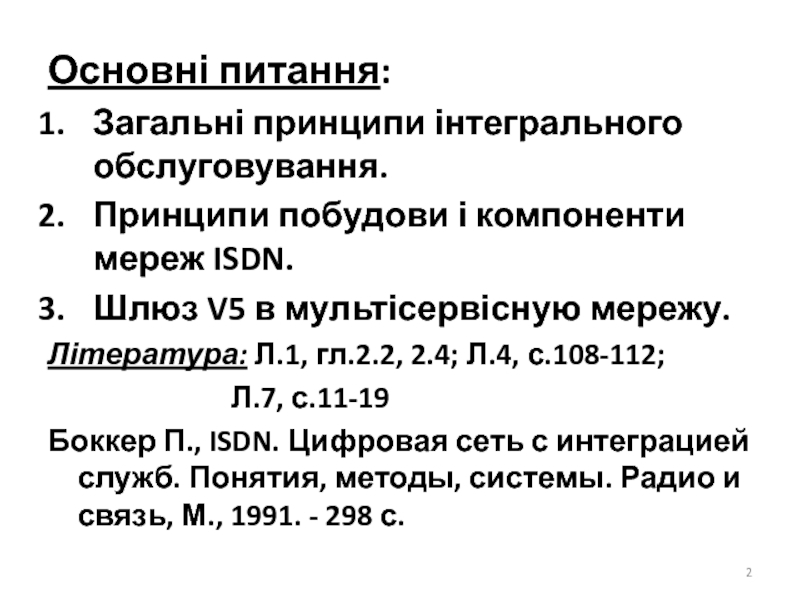

Слайд 2Основні питання:
Загальні принципи інтегрального обслуговування.
Принципи побудови і компоненти
мереж ISDN.
Шлюз V5 в мультісервісную мережу.
Література: Л.1,
гл.2.2, 2.4; Л.4, с.108-112; Л.7, с.11-19
Боккер П., ISDN. Цифровая сеть с интеграцией служб. Понятия, методы, системы. Радио и связь, М., 1991. - 298 с.

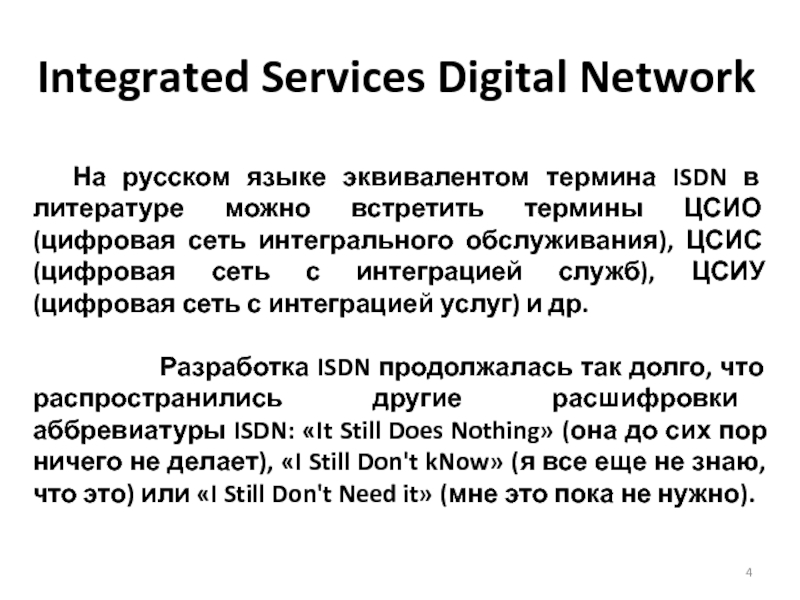

Слайд 4На русском языке эквивалентом термина ISDN в литературе можно встретить
термины ЦСИО (цифровая сеть интегрального обслуживания), ЦСИС (цифровая сеть с
интеграцией служб), ЦСИУ (цифровая сеть с интеграцией услуг) и др.Разработка ISDN продолжалась так долго, что распространились другие расшифровки аббревиатуры ISDN: «It Still Does Nothing» (она до сих пор ничего не делает), «I Still Don't kNow» (я все еще не знаю, что это) или «I Still Don't Need it» (мне это пока не нужно).
Integrated Services Digital Network

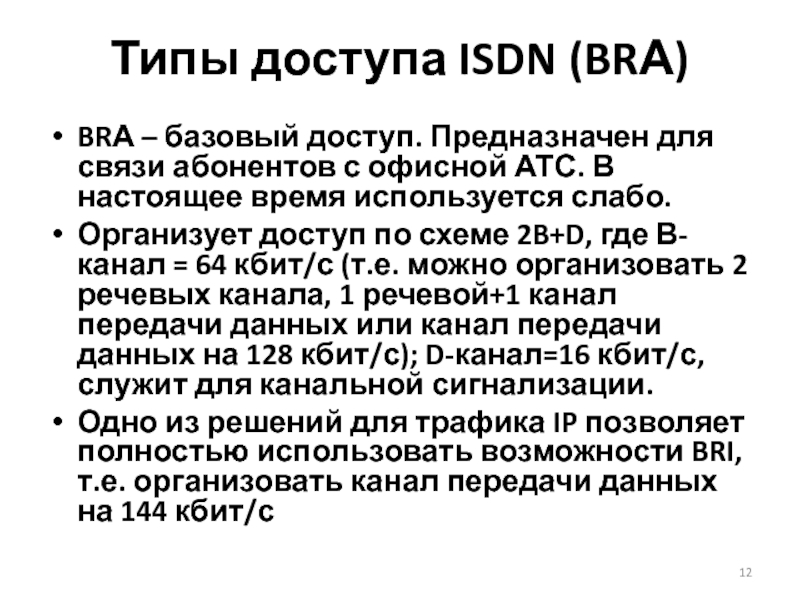

Слайд 12Типы доступа ISDN (BRА)
BRА – базовый доступ. Предназначен для
связи абонентов с офисной АТС. В настоящее время используется слабо.
Организует доступ по схеме 2B+D, где В-канал = 64 кбит/с (т.е. можно организовать 2 речевых канала, 1 речевой+1 канал передачи данных или канал передачи данных на 128 кбит/с); D-канал=16 кбит/с, служит для канальной сигнализации.
Одно из решений для трафика IP позволяет полностью использовать возможности BRI, т.е. организовать канал передачи данных на 144 кбит/с

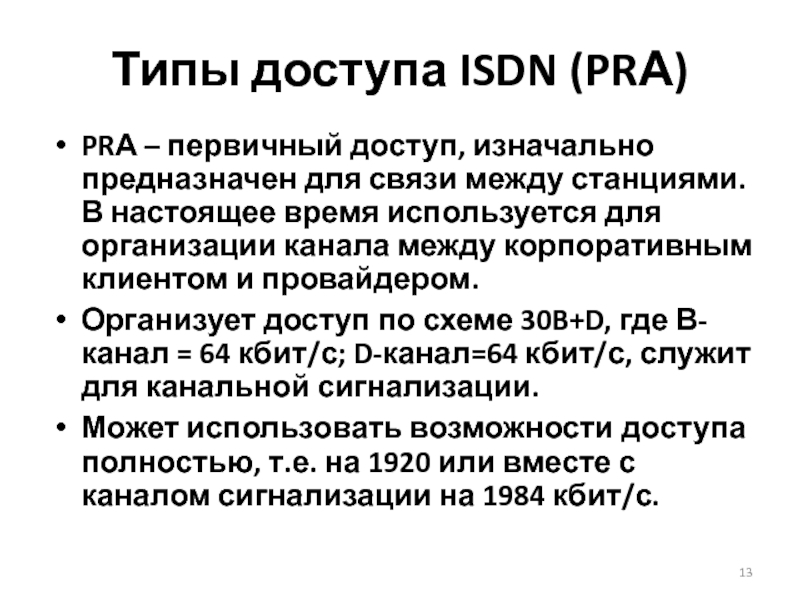

Слайд 13PRА – первичный доступ, изначально предназначен для связи между станциями.
В настоящее время используется для организации канала между корпоративным клиентом
и провайдером.Организует доступ по схеме 30B+D, где В-канал = 64 кбит/с; D-канал=64 кбит/с, служит для канальной сигнализации.
Может использовать возможности доступа полностью, т.е. на 1920 или вместе с каналом сигнализации на 1984 кбит/с.
Типы доступа ISDN (PRА)

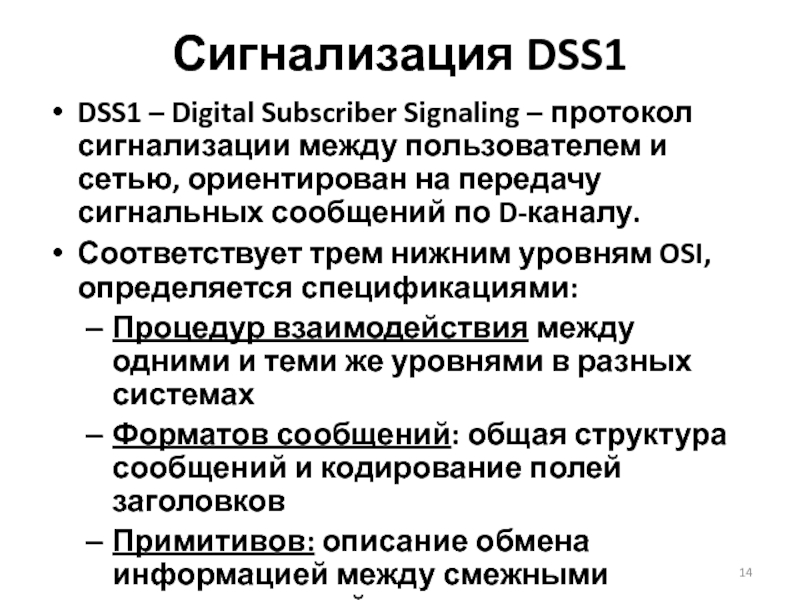

Слайд 14Сигнализация DSS1
DSS1 – Digital Subscriber Signaling – протокол сигнализации между
пользователем и сетью, ориентирован на передачу сигнальных сообщений по D-каналу.
Соответствует
трем нижним уровням OSI, определяется спецификациями:Процедур взаимодействия между одними и теми же уровнями в разных системах
Форматов сообщений: общая структура сообщений и кодирование полей заголовков
Примитивов: описание обмена информацией между смежными уровнями одной системы
Слайд 15Физический уровень содержит функции формирования B и D каналов, определяет
электрические, функциональные, механические, процедурные характеристики доступа, т.е.:
Подключение ТЕ к
S-шинеПодача электропитания от АТС
Обеспечение работы точка-точка.
В Украине (СНГ) используется код 2B1Q – четырехуровневый с эхокомпенсацией, 80 кбод.
Функции DSS1 по уровням:

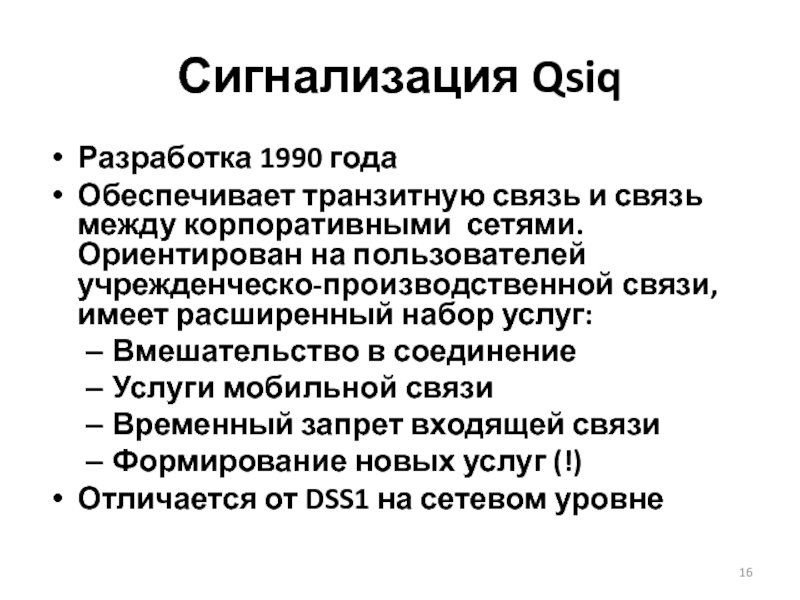

Слайд 16Сигнализация Qsiq
Разработка 1990 года
Обеспечивает транзитную связь и связь между корпоративными
сетями. Ориентирован на пользователей учрежденческо-производственной связи, имеет расширенный набор услуг:
Вмешательство
в соединениеУслуги мобильной связи
Временный запрет входящей связи
Формирование новых услуг (!)
Отличается от DSS1 на сетевом уровне

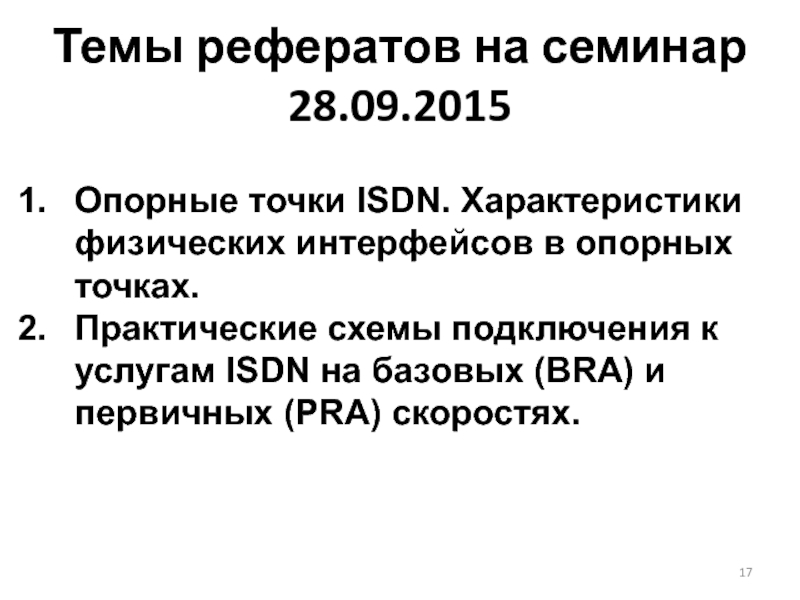

Слайд 17Темы рефератов на семинар 28.09.2015
Опорные точки ISDN. Характеристики физических интерфейсов
в опорных точках.
Практические схемы подключения к услугам ISDN на базовых
(BRA) и первичных (PRA) скоростях.
