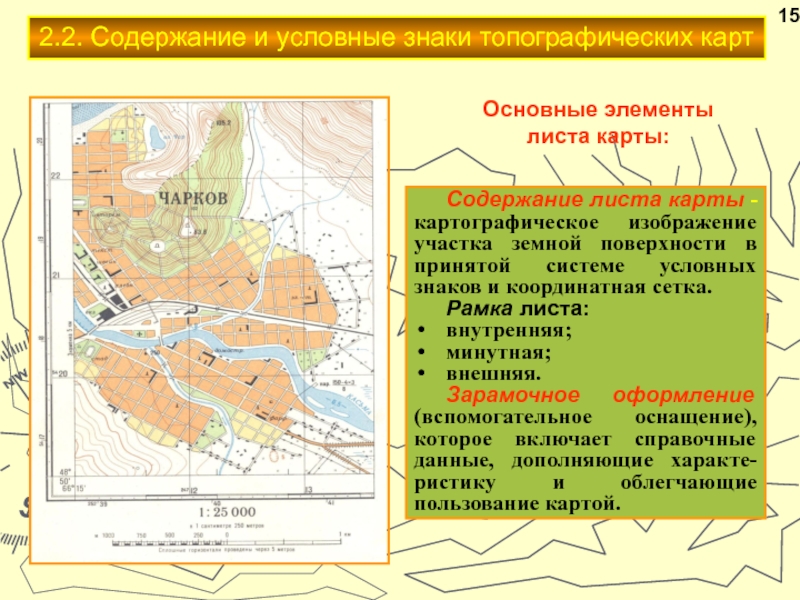

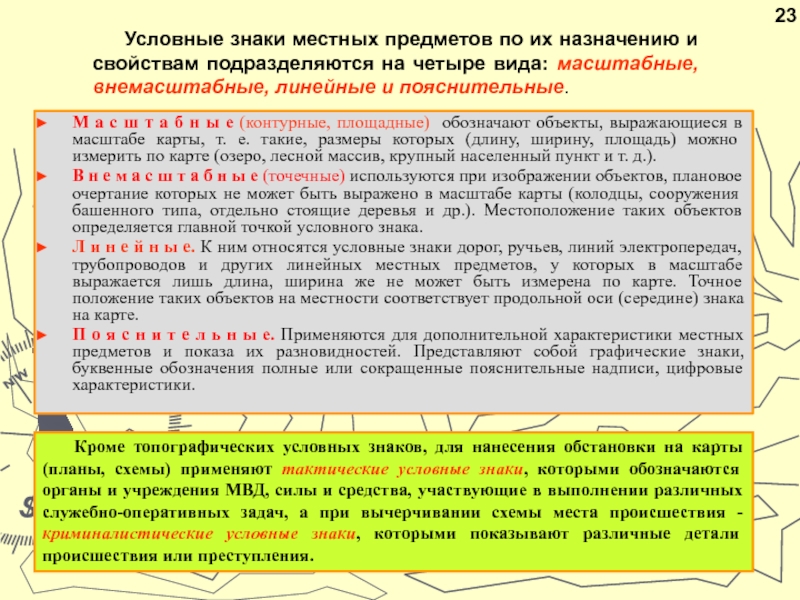

(контурные, площадные) обозначают объекты, выражающиеся в масштабе карты, т. е.
такие, размеры которых (длину, ширину, площадь) можно измерить по карте (озеро, лесной массив, крупный населенный пункт и т. д.).

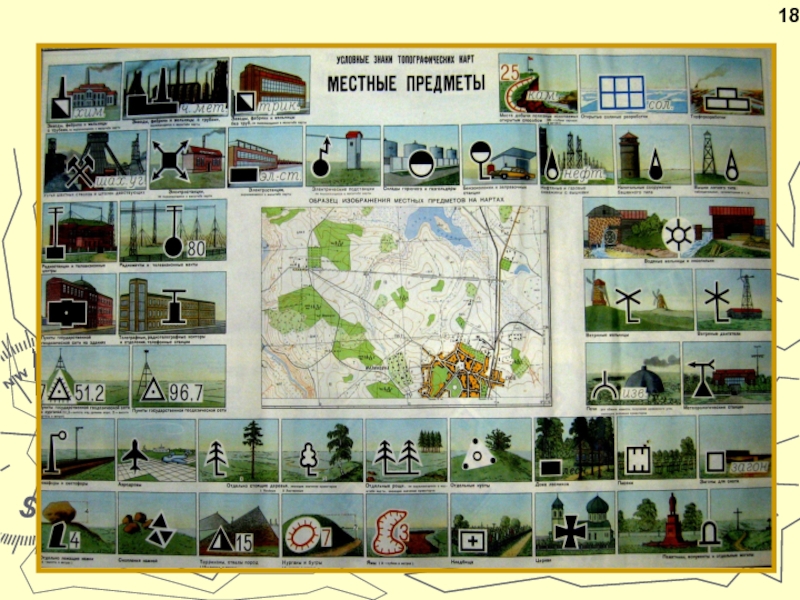

В н е м а с ш т а б н ы е (точечные) используются при изображении объектов, плановое очертание которых не может быть выражено в масштабе карты (колодцы, сооружения башенного типа, отдельно стоящие деревья и др.). Местоположение таких объектов определяется главной точкой условного знака.

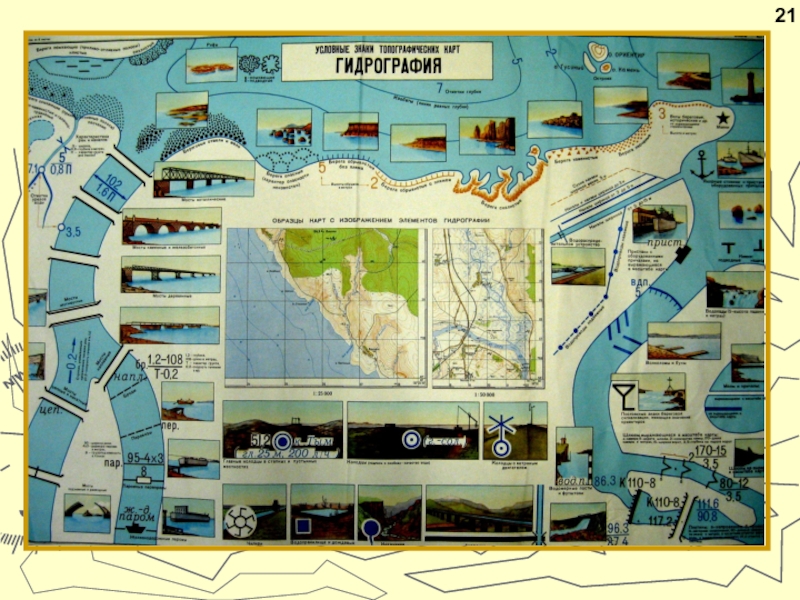

Л и н е й н ы е. К ним относятся условные знаки дорог, ручьев, линий электропередач, трубопроводов и других линейных местных предметов, у которых в масштабе выражается лишь длина, ширина же не может быть измерена по карте. Точное положение таких объектов на местности соответствует продольной оси (середине) знака на карте.
П о я с н и т е л ь н ы е. Применяются для дополнительной характеристики местных предметов и показа их разновидностей. Представляют собой графические знаки, буквенные обозначения полные или сокращенные пояснительные надписи, цифровые характеристики.
Условные знаки местных предметов по их назначению и свойствам подразделяются на четыре вида: масштабные, внемасштабные, линейные и пояснительные.

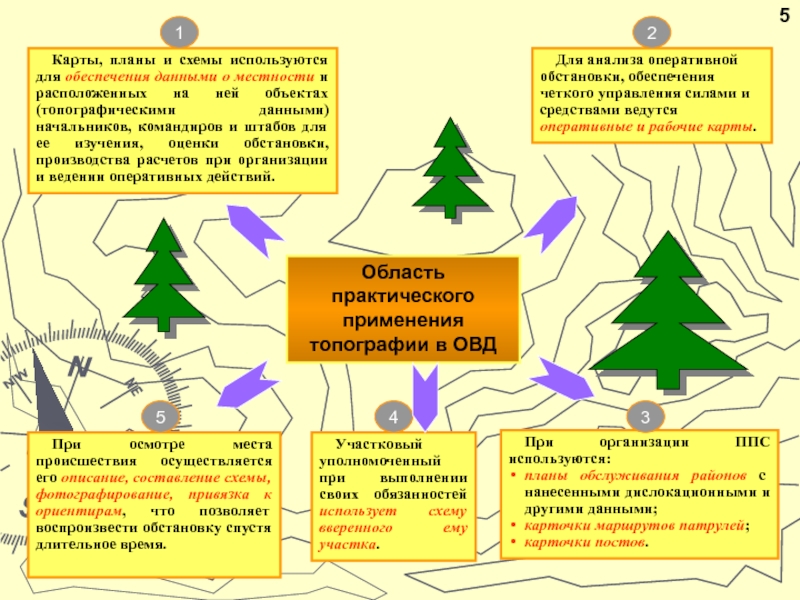

Кроме топографических условных знаков, для нанесения обстановки на карты (планы, схемы) применяют тактические условные знаки, которыми обозначаются органы и учреждения МВД, силы и средства, участвующие в выполнении различных служебно-оперативных задач, а при вычерчивании схемы места происшествия - криминалистические условные знаки, которыми показывают различные детали происшествия или преступления.
