ЛИТОГЕНЕЗ
Содержание
- 1. ЛИТОГЕНЕЗ
- 2. Стадии образования и преобразования осадочных породСедиментогенез – образование осадочного материала, его транспортировка и осаждениеОсадок
- 3. ЛитогенезДиагенезПреобразование осадка в горную породуКатагенезМетагенез (апокатагенез)Глубокие (предметаморфические)преобразования
- 4. Диагенез – процесс превращения осадка в породу
- 5. 1. Уплотнение осадкаПлотность глинистых илов 1,2-1,3 г/см3.Плотность
- 6. 2. Дегидратация и гидратация осадкаОсадки, накопившиеся в
- 7. 3. Переработка осадка организмамиОсадки перерабатывают бактерии, грибы, бентос и корни растений.
- 8. 4. Образование устойчивых минеральных модификаций из неустойчивыхПереход
- 9. 5. Растворение и разложение неустойчивых частей осадкаВ
- 10. 6. Минеральное новообразованиеНовые минералы возникают в результате
- 11. Взаимодействие окислов железа с органическим веществом приводит
- 12. Реакция между гидроокислами железа и сероводородом дает
- 13. 7. Кристаллизация и перекристаллизация составных частей осадка.Эти
- 14. Диагенетические преобразования ОВБиохимическая (микробиальная) стадия преобразования ОВ,
- 15. В окислительных обстановках происходит аэробное бактериальное окисление
- 16. В восстановительных обстановках происходит анаэробное бактериальное окисление
- 17. Болотный газ
- 18. Продукты диагенетического преобразования ОВМетан, гуминовые кислоты, битумоиды
- 19. Продукты диагенетического преобразования ОВТорфСапропель
- 20. Продукты диагенетического преобразования ОВОсадки накапливаются медленно.Жидкие и

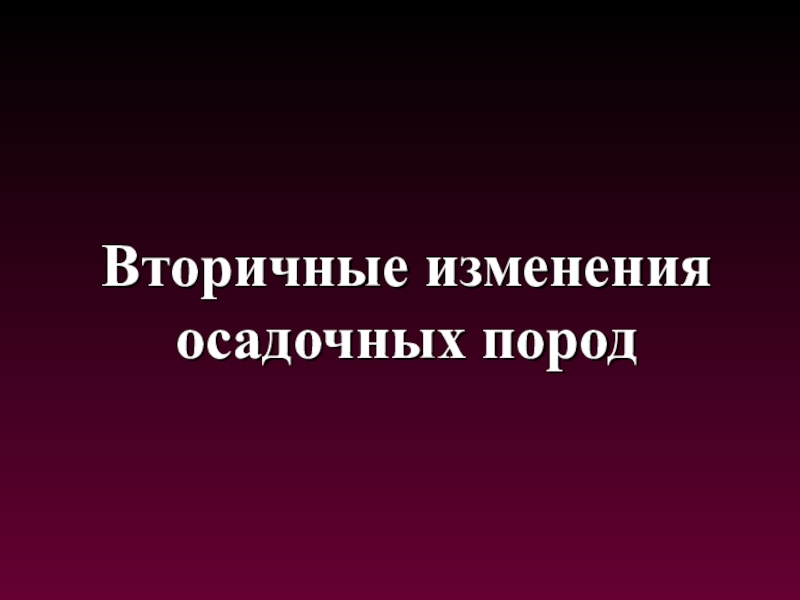

- 21. Вторичные изменения осадочных пород

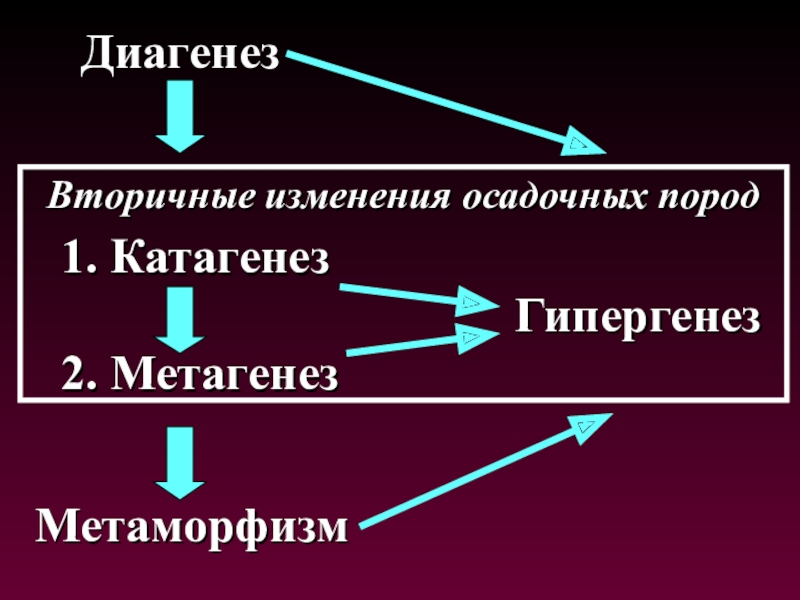

- 22. 1. Катагенез 2. МетагенезГипергенезДиагенезМетаморфизмВторичные изменения осадочных пород
- 23. Катагенез
- 24. Катагенез – процесс изменения осадочных пород при
- 25. В отличие от диагенеза катагенез –абиотический (физико-механический и физико-химический) процесс.
- 26. Температуры катагенеза от 25 до 200ºС

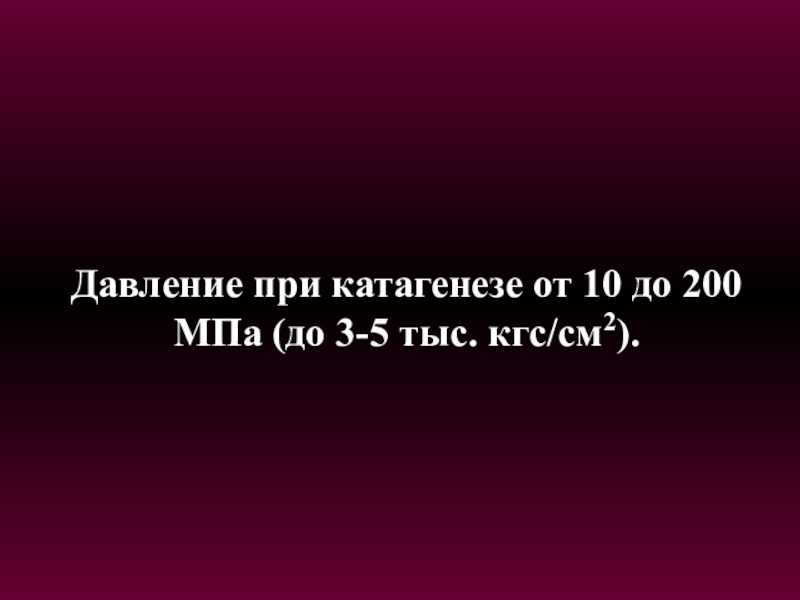

- 27. Давление при катагенезе от 10 до 200 МПа (до 3-5 тыс. кгс/см2).
- 28. Такие условия возникают при погружении на глубину
- 29. Основные факторы катагенеза: 1. температура; 2. давление;
- 30. Свойства пород, определяющие течение катагенеза: 1. минеральный
- 31. Катагенетические преобразования: 1. уплотнение; 2. отделение воды
- 32. 1. Уплотнение породУвеличение плотности пород за счет уменьшения их пористости или заполнения пустот минеральными новообразованиями.

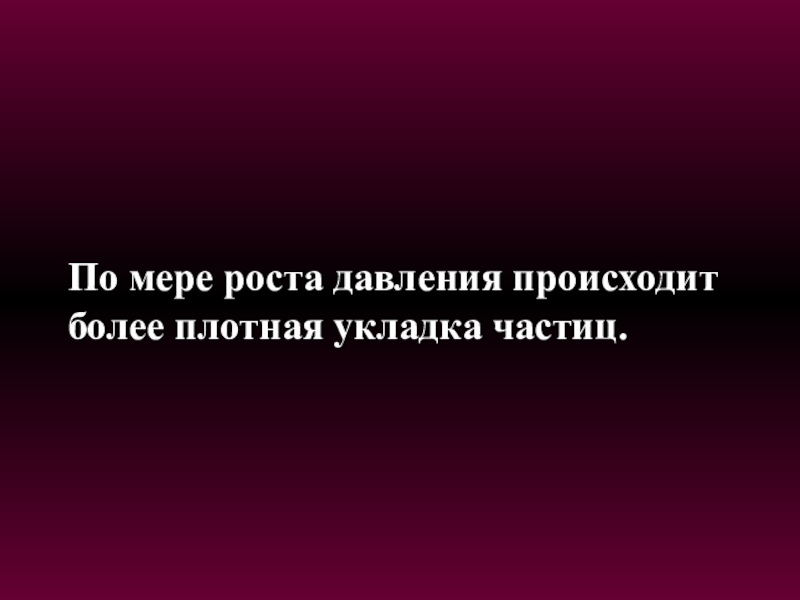

- 33. По мере роста давления происходит более плотная укладка частиц.
- 34. Кубическая укладка равновеликих шаровТетраэдрическая укладка равновеликих шаровПустое пространство – 47,6 %Пустое пространство – 25,9 %
- 35. Дальнейшее уплотнение происходит за счет: - дробления

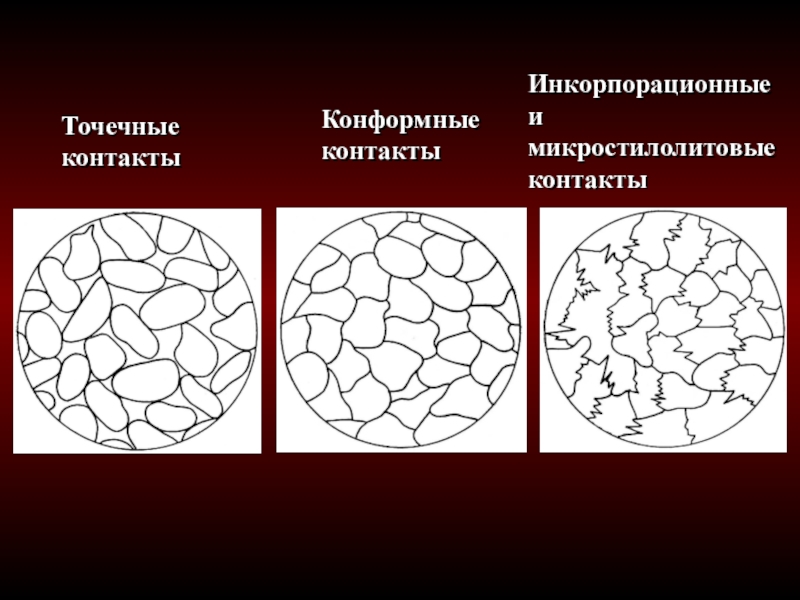

- 36. Точечные контактыКонформные контактыИнкорпорационные и микростилолитовые контакты
- 37. Глинистые частицы чешуйчатой формы ориентируются параллельно друг другу и образуют агрегаты с ничтожной пористостью.
- 38. Коэффициент уплотнения (Кδ) – отношение плотности породы к плотности ее твердой фазы.Классификация пород по степени уплотнения
- 39. Песчаные и алевритовые породы равномерно уплотняются до

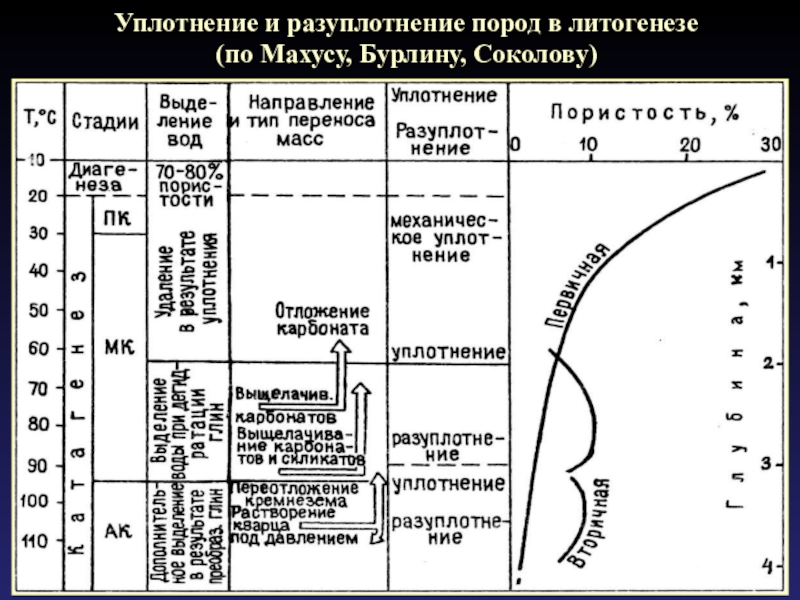

- 40. Уплотнение и разуплотнение пород в литогенезе (по Махусу, Бурлину, Соколову)
- 41. 2. Отделение воды (обезвоживание)Вначале отжимается свободная и
- 42. При снижении пористости от 40 до 5%
- 43. 3. РастворениеПроисходит химическое взаимодействие минеральных и органических соединений с жидкими и газообразными флюидами.

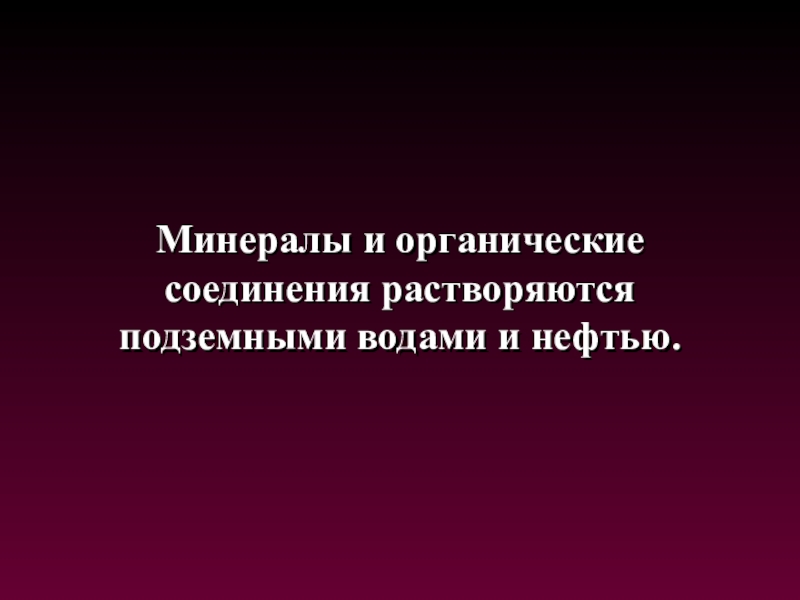

- 44. Минералы и органические соединения растворяются подземными водами и нефтью.
- 45. Факторы определяющие растворение минералов: а) давление, б)
- 46. Хорошо растворимыми соединениями являются галоиды, сульфаты, карбонаты. Растворяются кварц, алюмосиликаты, некоторые окислы и др.
- 47. 4. Минеральное новообразованиеИз флюидов кристаллизуются вторичные минералы
- 48. Вторичные минералы выделяются в трещинах, кавернах, порах,
- 49. 5. ПерекристаллизацияПроисходит укрупнение кристаллов за счет их объединения и их приспособление к соседним минералам.

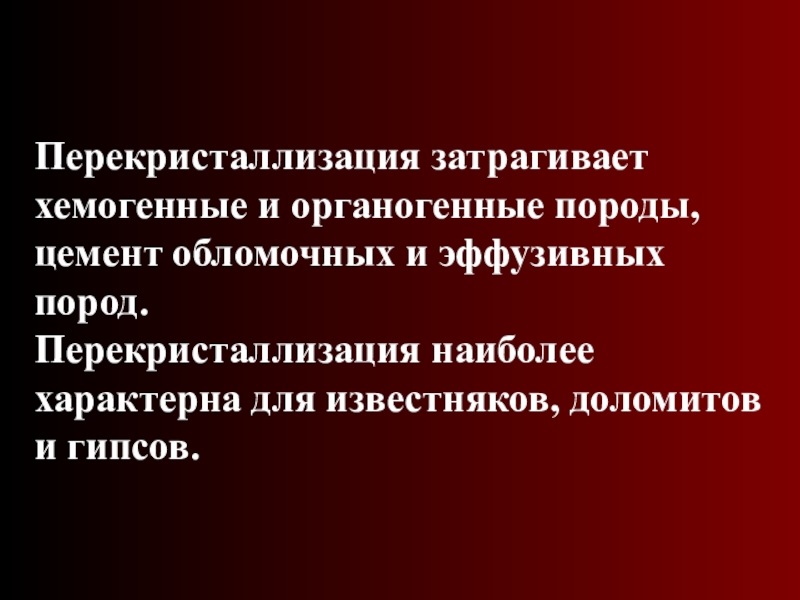

- 50. Перекристаллизация затрагивает хемогенные и органогенные породы, цемент
- 51. 6. Раскристаллизация (девитрификация)Переход вещества из аморфного состояния
- 52. Степень преобразования вещества определяют с помощью шкал углефикации

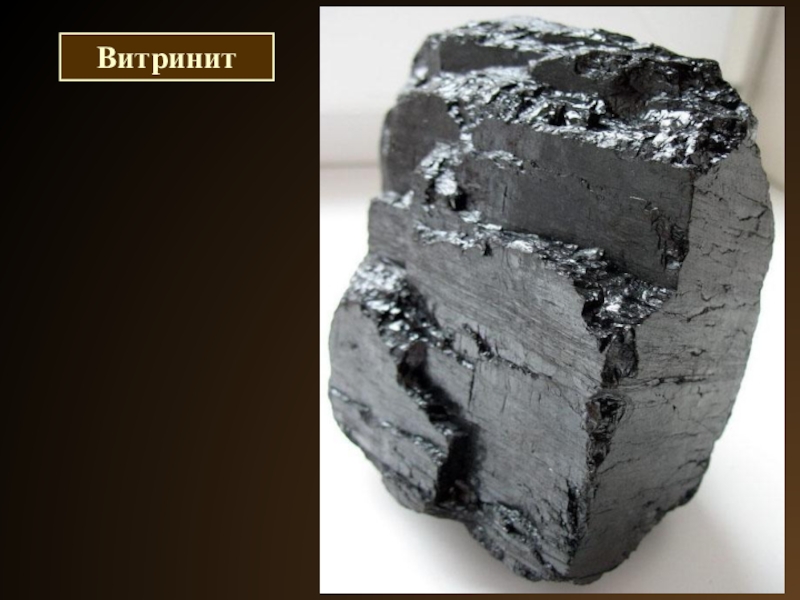

- 53. Витринит

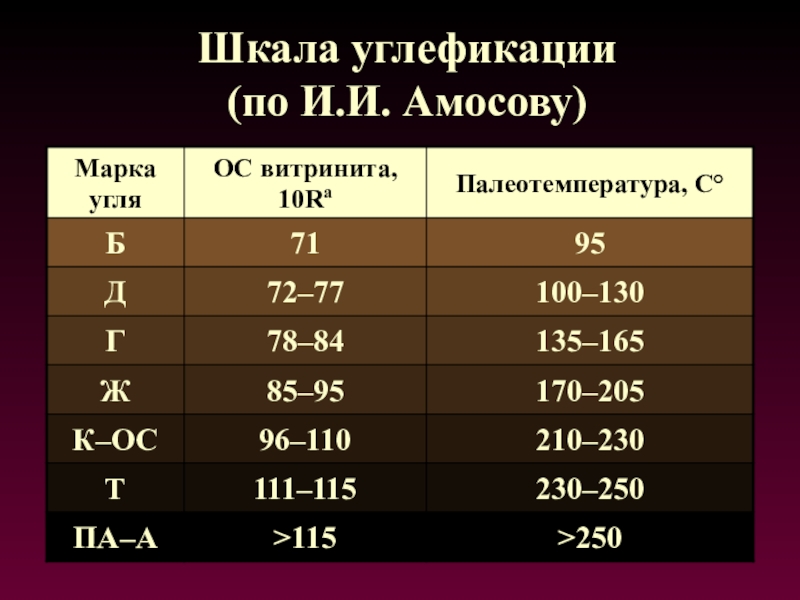

- 54. Шкала углефикации (по И.И. Амосову)

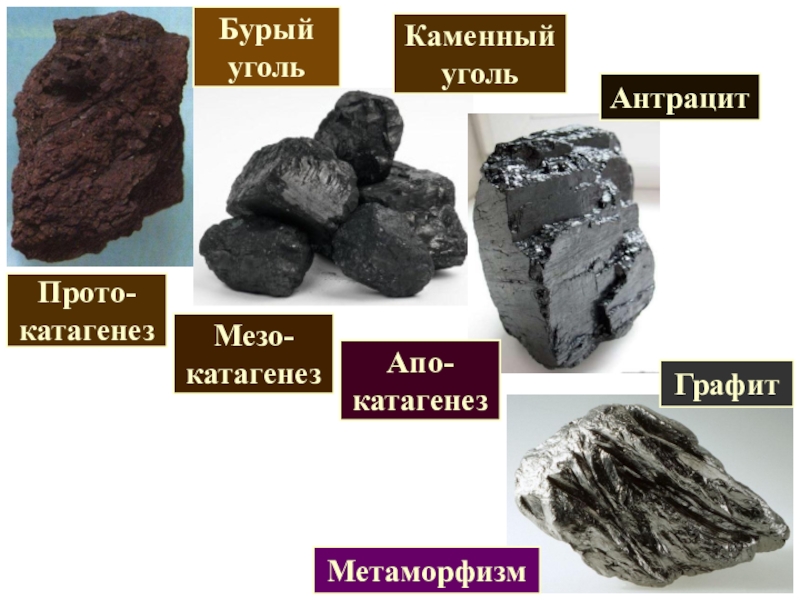

- 55. Бурый угольКаменный угольАнтрацитГрафитПрото-катагенезМезо-катагенезАпо-катагенезМетаморфизм
- 56. Стадии литогенеза (по Н.Б. Вассоевичу)

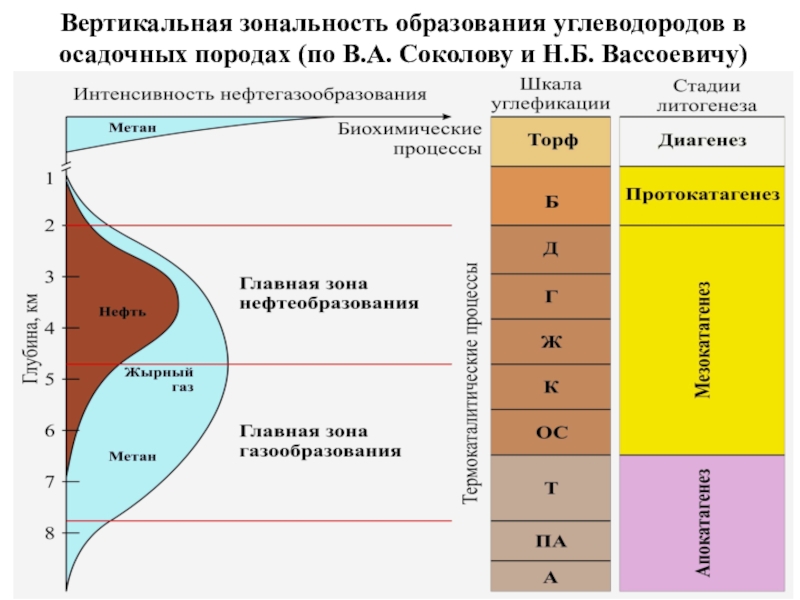

- 57. Вертикальная зональность образования углеводородов в осадочных породах (по В.А. Соколову и Н.Б. Вассоевичу)

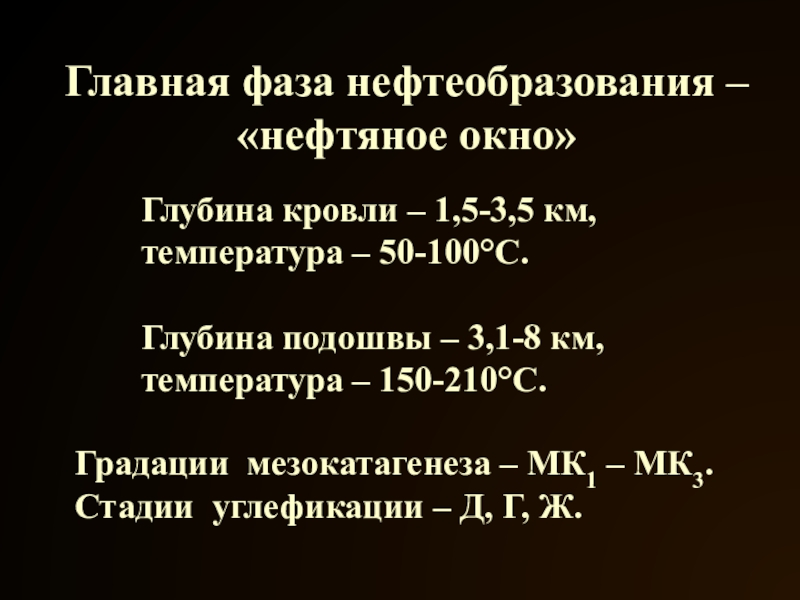

- 58. Главная фаза нефтеобразования – «нефтяное окно»Глубина кровли

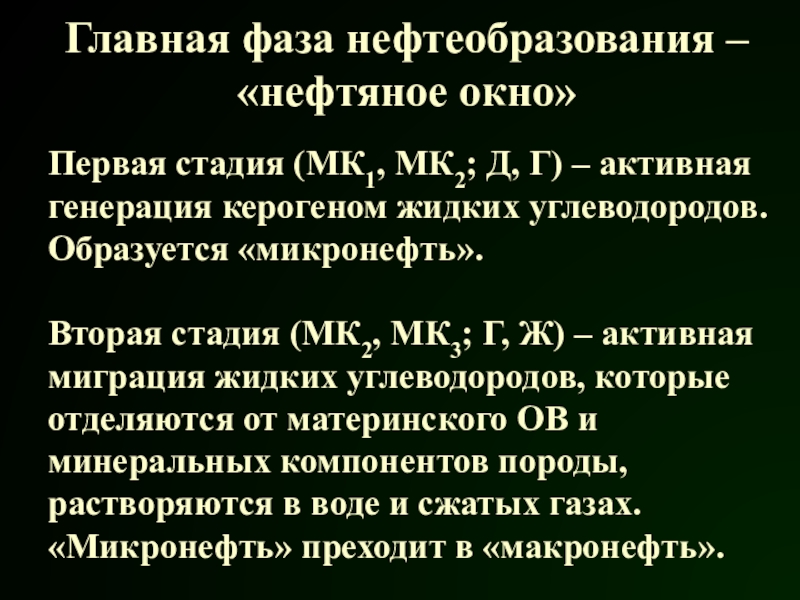

- 59. Главная фаза нефтеобразования – «нефтяное окно»Первая стадия

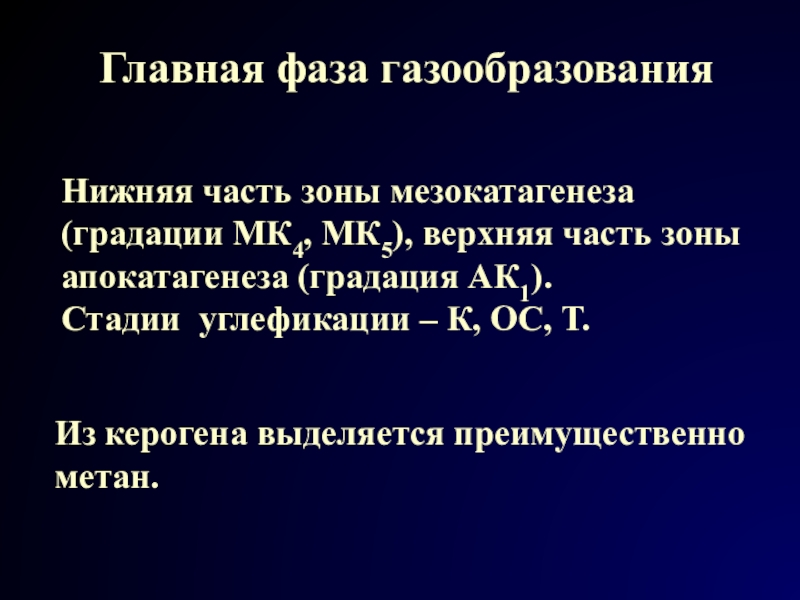

- 60. Главная фаза газообразованияИз керогена выделяется преимущественно метан.Нижняя

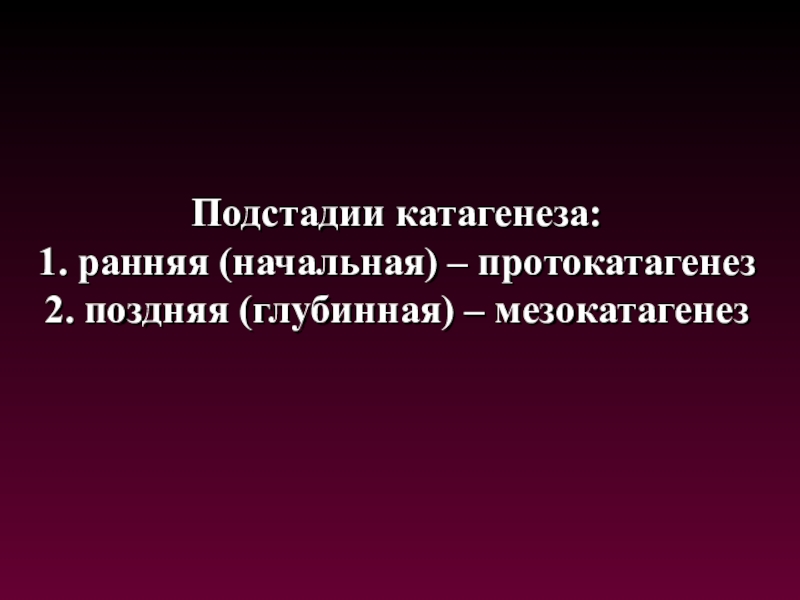

- 61. Подстадии катагенеза: 1. ранняя (начальная) – протокатагенез 2. поздняя (глубинная) – мезокатагенез
- 62. Признаки раннего катагенеза: 1. осадочные породы мало
- 63. Осадочные толщи, прошедшие ранний катагенез, состоят из

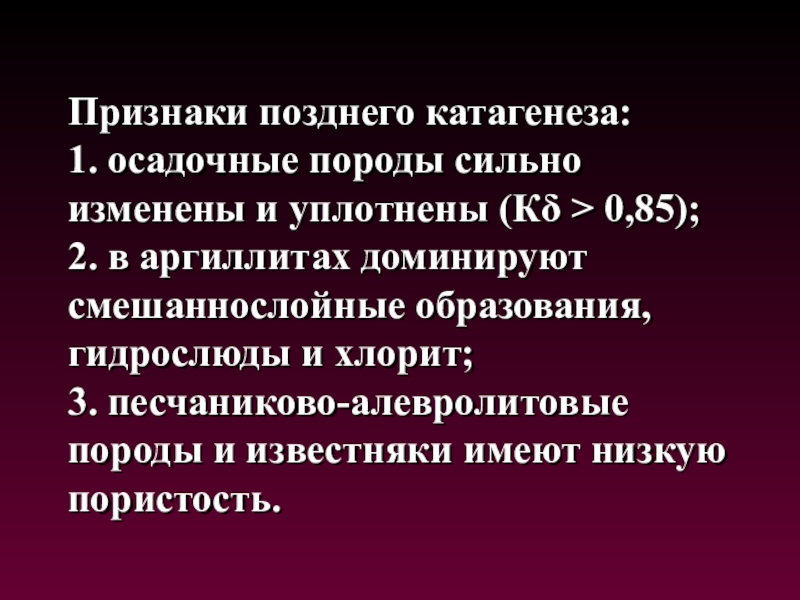

- 64. Признаки позднего катагенеза: 1. осадочные породы сильно
- 65. Осадочные толщи, прошедшие поздний катагенез, состоят из аргиллитов, алевролитов, прочных песчаников, известняков, каменных углей.
- 66. Метагенез

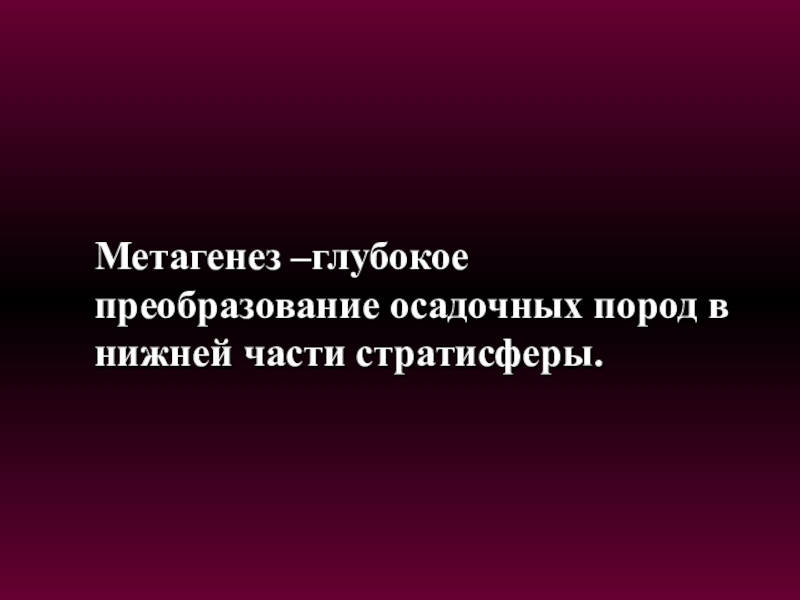

- 67. Метагенез –глубокое преобразование осадочных пород в нижней части стратисферы.

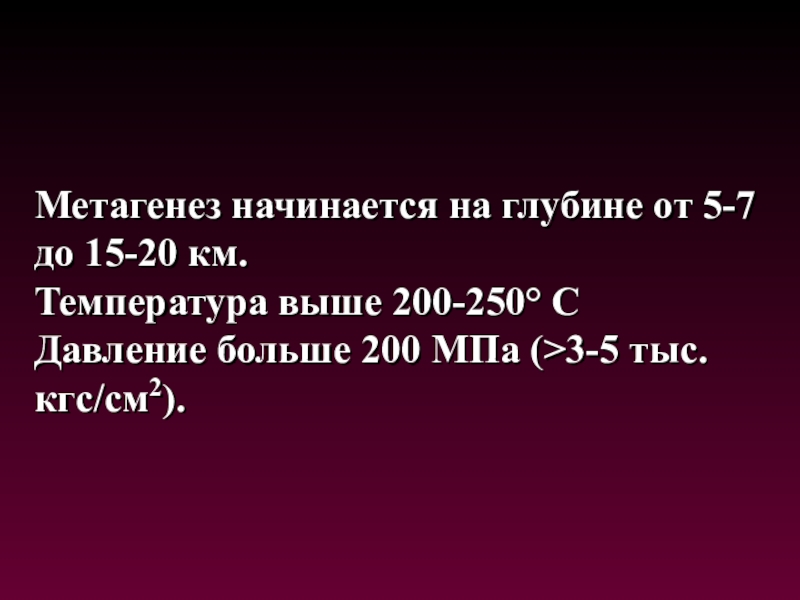

- 68. Метагенез начинается на глубине от 5-7 до
- 69. Флюиды имеют большую минерализацию и газонасыщенность, обычно более восстановительные и более кислые.

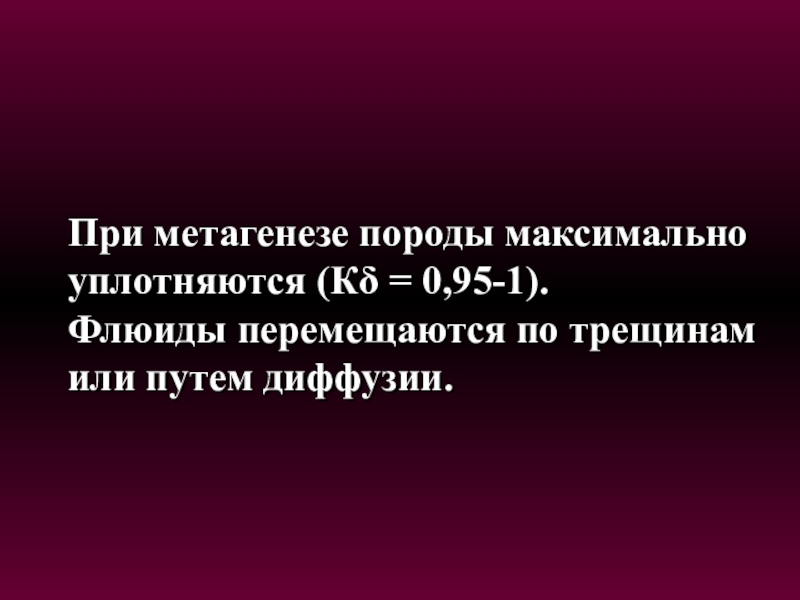

- 70. При метагенезе породы максимально уплотняются (Кδ = 0,95-1). Флюиды перемещаются по трещинам или путем диффузии.
- 71. Химические реакции идут в твердой среде на границах между минеральными частицами.

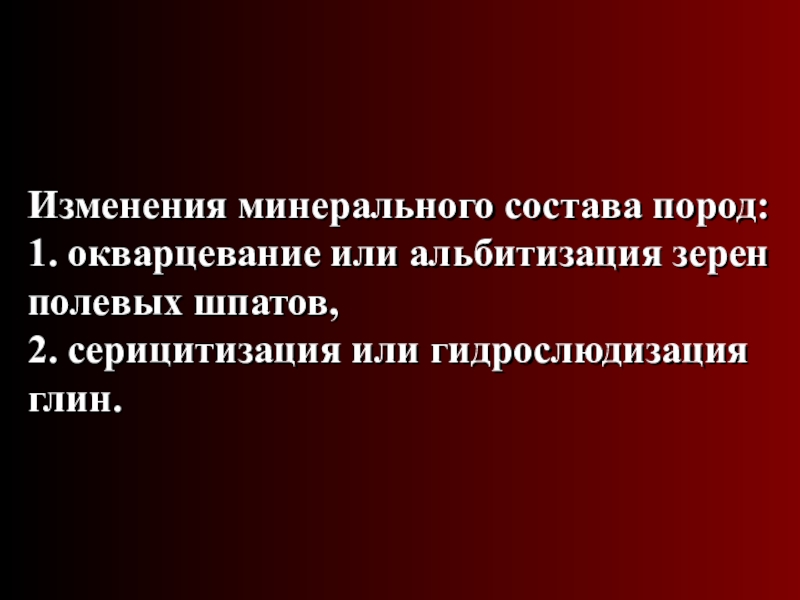

- 72. Изменения минерального состава пород: 1. окварцевание или альбитизация зерен полевых шпатов, 2. серицитизация или гидрослюдизация глин.
- 73. Изменения структуры пород: 1. укрупнение обломков за

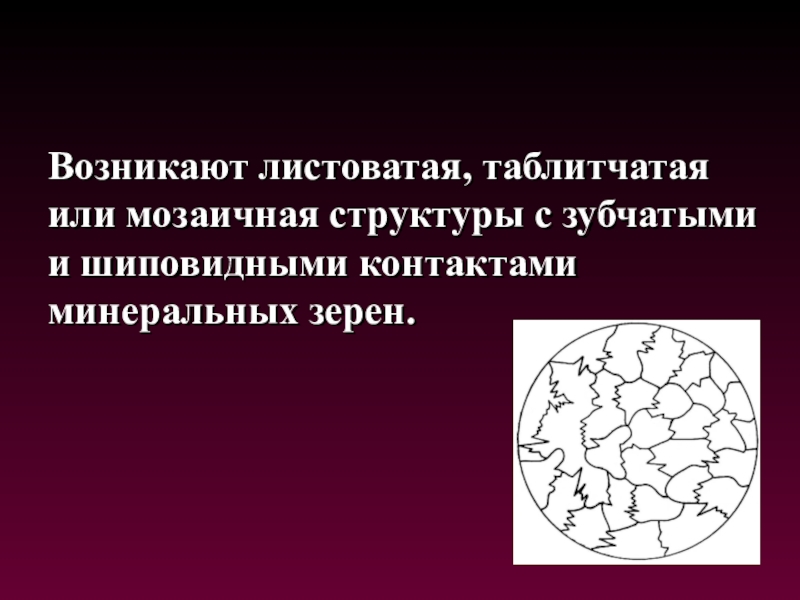

- 74. Возникают листоватая, таблитчатая или мозаичная структуры с зубчатыми и шиповидными контактами минеральных зерен.

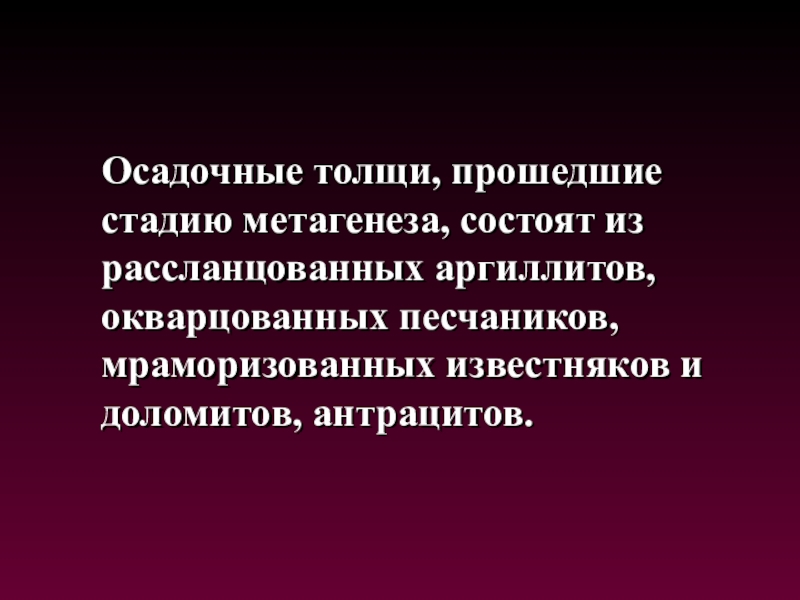

- 75. Осадочные толщи, прошедшие стадию метагенеза, состоят из рассланцованных аргиллитов, окварцованных песчаников, мраморизованных известняков и доломитов, антрацитов.
- 76. Скачать презентанцию
Стадии образования и преобразования осадочных породСедиментогенез – образование осадочного материала, его транспортировка и осаждениеОсадок
Слайды и текст этой презентации

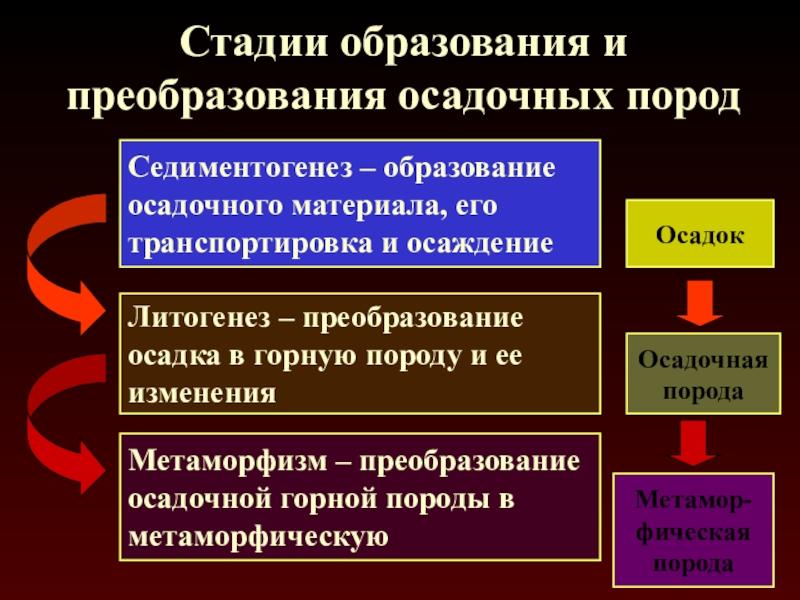

Слайд 2Стадии образования и преобразования осадочных пород
Седиментогенез – образование осадочного материала,
его транспортировка и осаждение

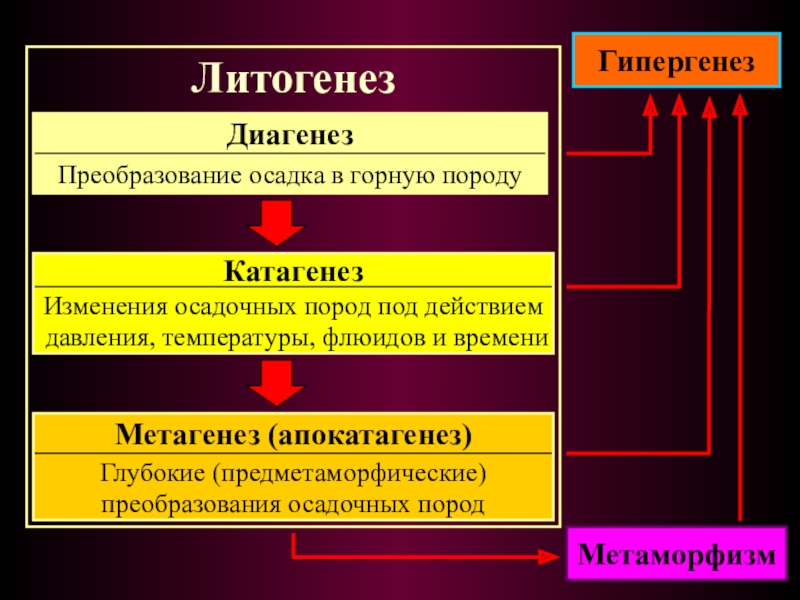

Слайд 3Литогенез
Диагенез
Преобразование осадка в горную породу
Катагенез
Метагенез (апокатагенез)
Глубокие (предметаморфические)
преобразования осадочных пород
Изменения осадочных
пород под действием
давления, температуры, флюидов и времени
Гипергенез
Метаморфизм

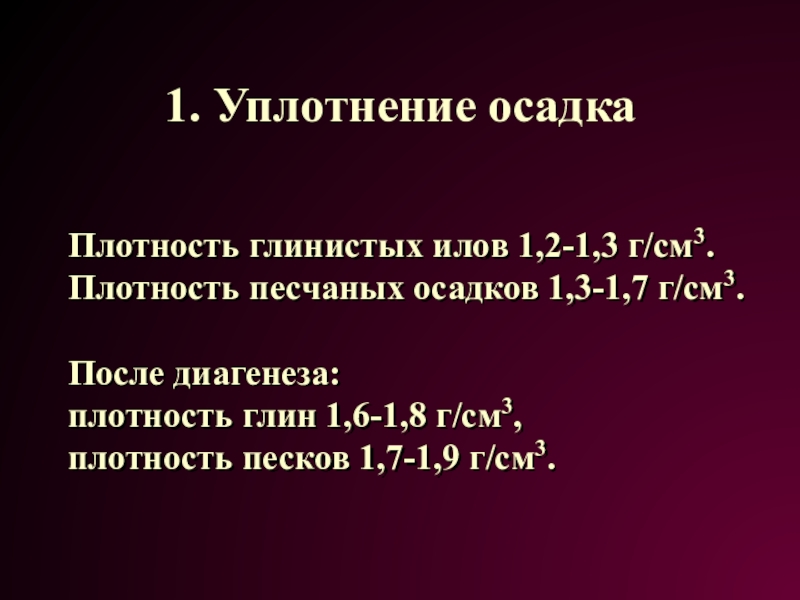

Слайд 51. Уплотнение осадка
Плотность глинистых илов 1,2-1,3 г/см3.
Плотность песчаных осадков 1,3-1,7
г/см3.
После диагенеза:
плотность глин 1,6-1,8 г/см3,
плотность песков 1,7-1,9 г/см3.
Слайд 62. Дегидратация и гидратация осадка
Осадки, накопившиеся в воде, содержат от
75 до 85 % воды.
При уплотнении отжимается до 50% воды
– дегидратация.Осадки, накопившиеся в воздушной среде, получают влагу из подстилающих отложений или из атмосферы – гидратация.

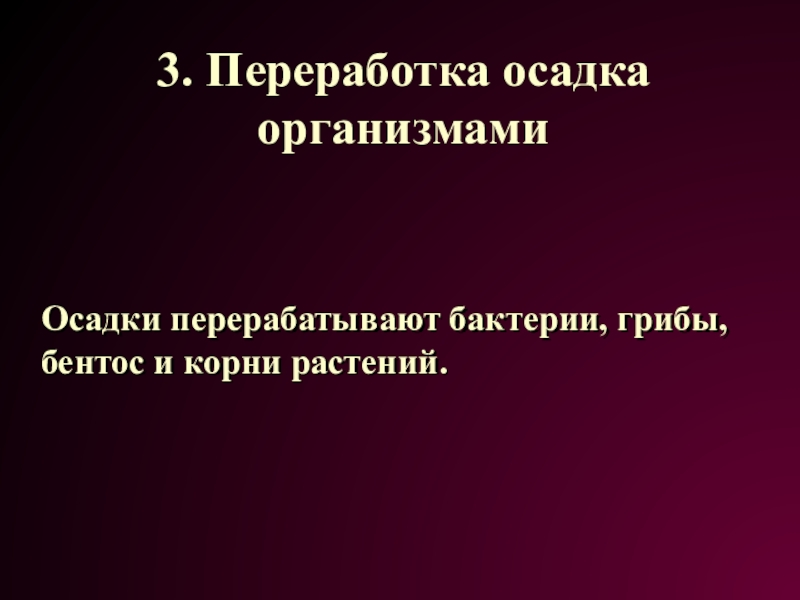

Слайд 73. Переработка осадка организмами
Осадки перерабатывают бактерии, грибы, бентос и корни
растений.
Слайд 84. Образование устойчивых минеральных модификаций из неустойчивых
Переход гидротроилита (FeS nH2O)
в пирит (FeS2).
Переход арагонита в кальцит.
Переход опала в халцедон.
Слайд 95. Растворение и разложение неустойчивых частей осадка
В речных осадках карбонатные
остатки фауны растворяются (pH меньше 7).
В осадках теплых морей карбонатные
остатки фауны сохраняются (углекислоты мало, pH больше 7).

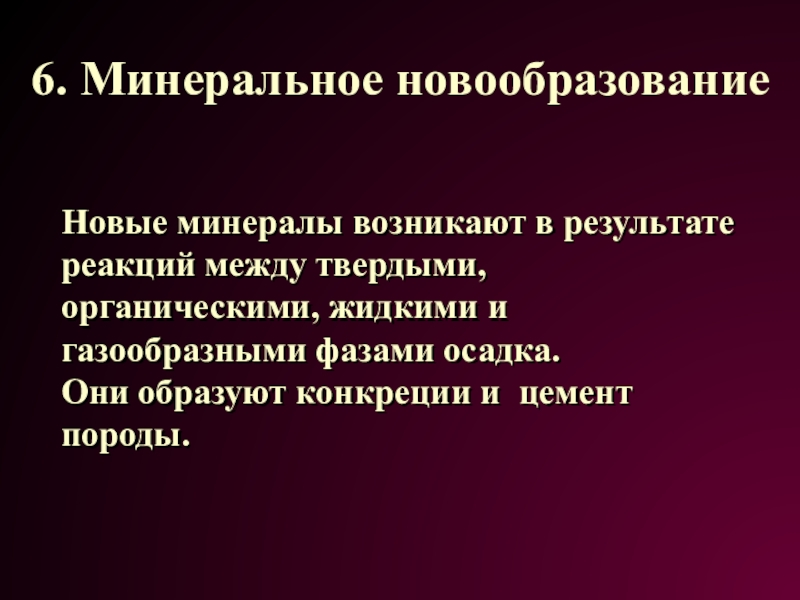

Слайд 106. Минеральное новообразование
Новые минералы возникают в результате реакций между твердыми,
органическими, жидкими и газообразными фазами осадка.
Они образуют конкреции и цемент
породы.

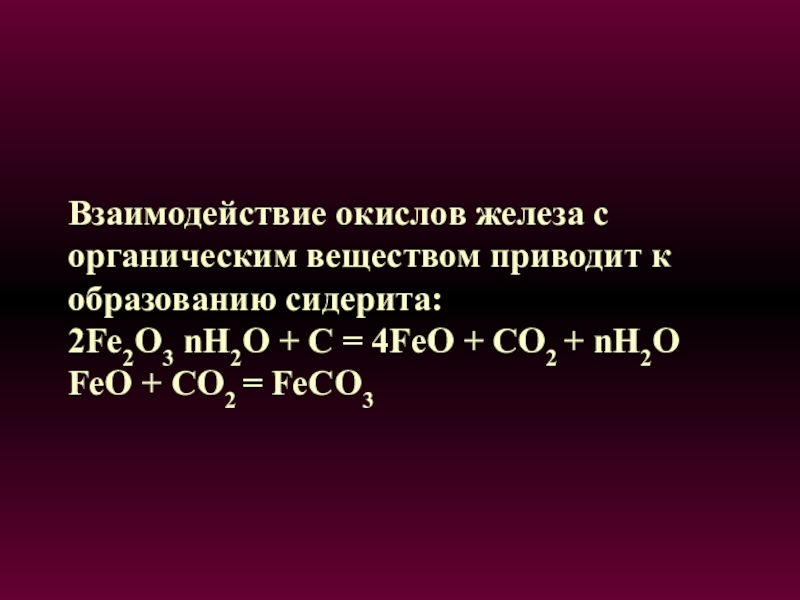

Слайд 11Взаимодействие окислов железа с органическим веществом приводит к образованию сидерита: 2Fe2O3
nH2O + C = 4FeO + CO2 + nH2O FeO +
CO2 = FeCO3

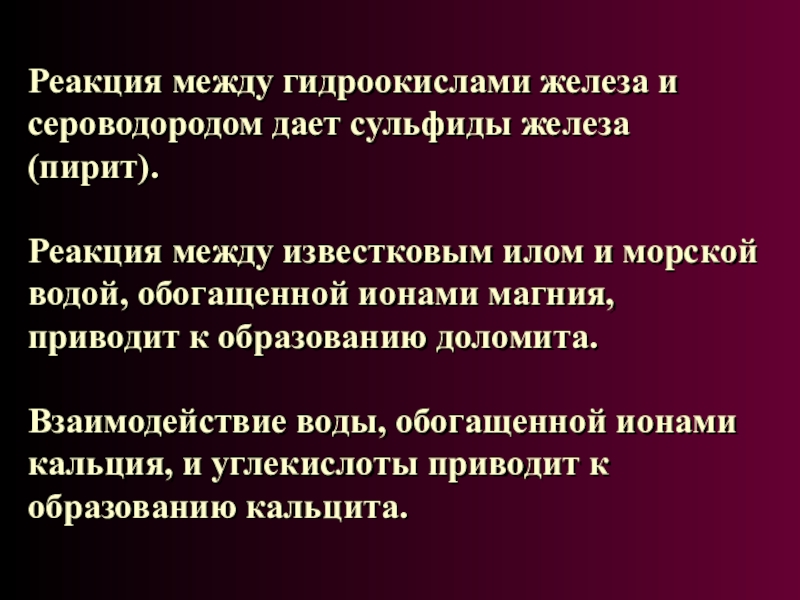

Слайд 12Реакция между гидроокислами железа и сероводородом дает сульфиды железа (пирит). Реакция
между известковым илом и морской водой, обогащенной ионами магния, приводит
к образованию доломита. Взаимодействие воды, обогащенной ионами кальция, и углекислоты приводит к образованию кальцита.

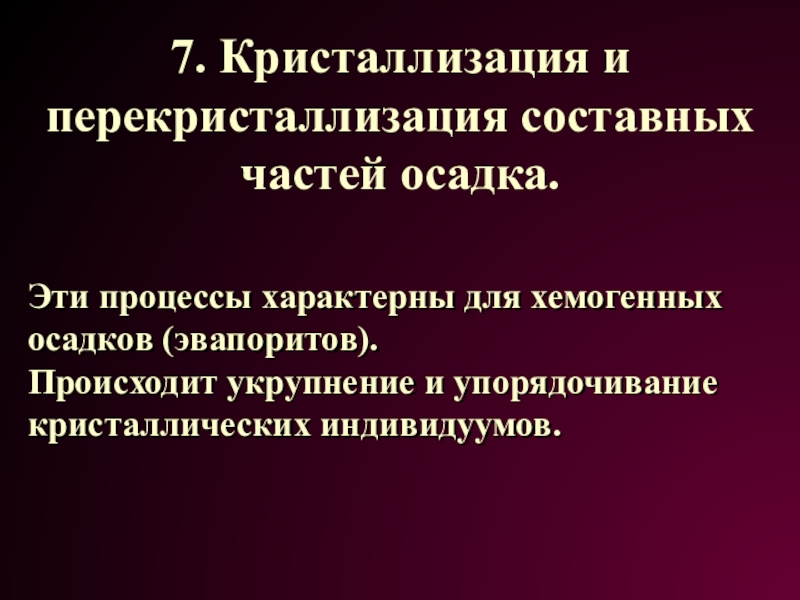

Слайд 137. Кристаллизация и перекристаллизация составных частей осадка.
Эти процессы характерны для
хемогенных осадков (эвапоритов).
Происходит укрупнение и упорядочивание кристаллических индивидуумов.
Слайд 14Диагенетические преобразования ОВ
Биохимическая (микробиальная) стадия преобразования ОВ, особенности которой определяет
окислительно-восстановительный потенциал среды (Eh).
Eh среды определяют:
1. количество свободного кислорода
2. количество
ОВ
Слайд 15В окислительных обстановках происходит аэробное бактериальное окисление ОВ
ОВ + O2
=> CO2 + H2O
1. Если кислорода достаточно – все ОВ
удаляется из осадка (сгорает).2. Если кислорода недостаточно для окисления всего ОВ – в осадке возникают восстановительные условия.

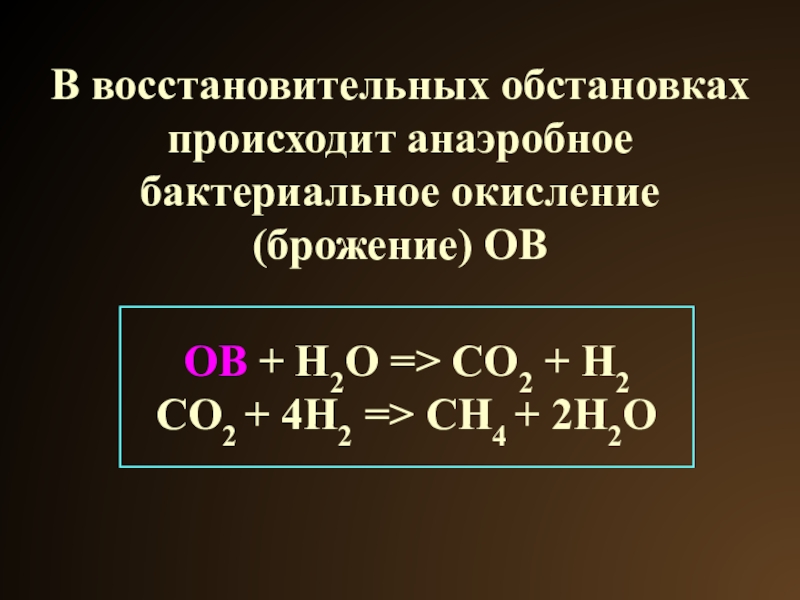

Слайд 16В восстановительных обстановках происходит анаэробное бактериальное окисление (брожение) ОВ
ОВ +
H2O => CO2 + H2
CO2 + 4H2 => CH4 +
2H2O
Слайд 18Продукты диагенетического преобразования ОВ
Метан, гуминовые кислоты, битумоиды (мало), кероген (основной
поставщик УВ в диагенезе).
Углекислый газ, сероводород, азот.
Пирит, сидерит.

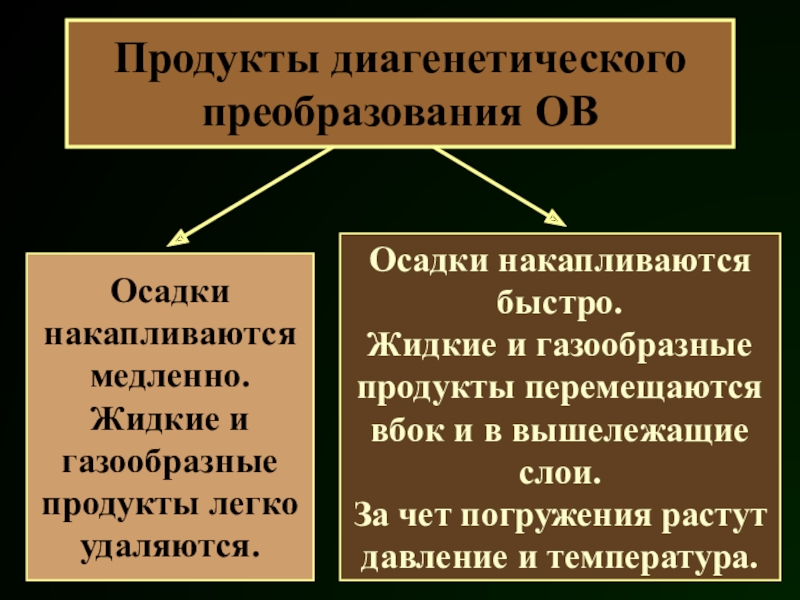

Слайд 20Продукты диагенетического преобразования ОВ
Осадки накапливаются медленно.
Жидкие и газообразные продукты легко
удаляются.
Осадки накапливаются быстро.
Жидкие и газообразные продукты перемещаются вбок и в
вышележащие слои.За чет погружения растут давление и температура.

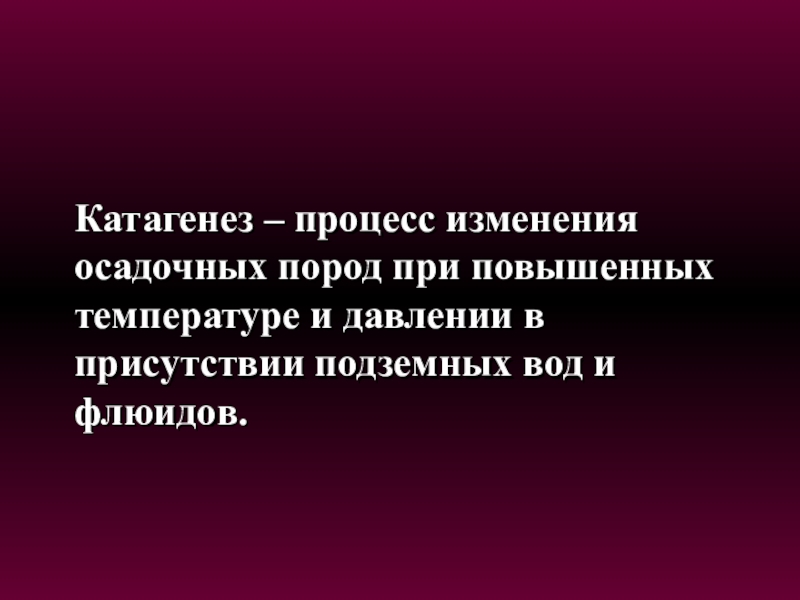

Слайд 24Катагенез – процесс изменения осадочных пород при повышенных температуре и
давлении в присутствии подземных вод и флюидов.
Слайд 25В отличие от диагенеза катагенез –абиотический (физико-механический и физико-химический) процесс.
Слайд 28Такие условия возникают при погружении на глубину от 3 до
20 км (в зависимости от величины геотермического градиента). Они могут существовать
у поверхности в экзоконтактах интрузий или в зонах тектонических нарушений.

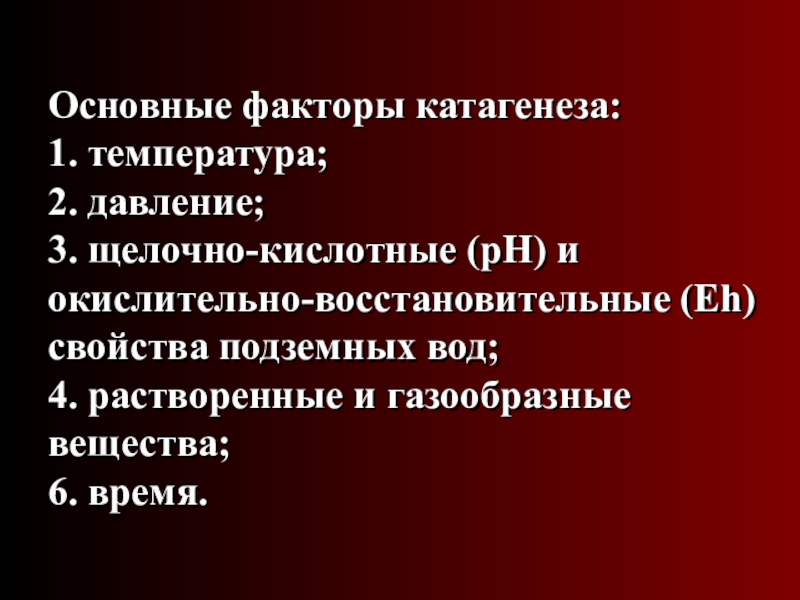

Слайд 29Основные факторы катагенеза: 1. температура; 2. давление; 3. щелочно-кислотные (pH) и окислительно-восстановительные (Eh)
свойства подземных вод;
4. растворенные и газообразные вещества;
6. время.

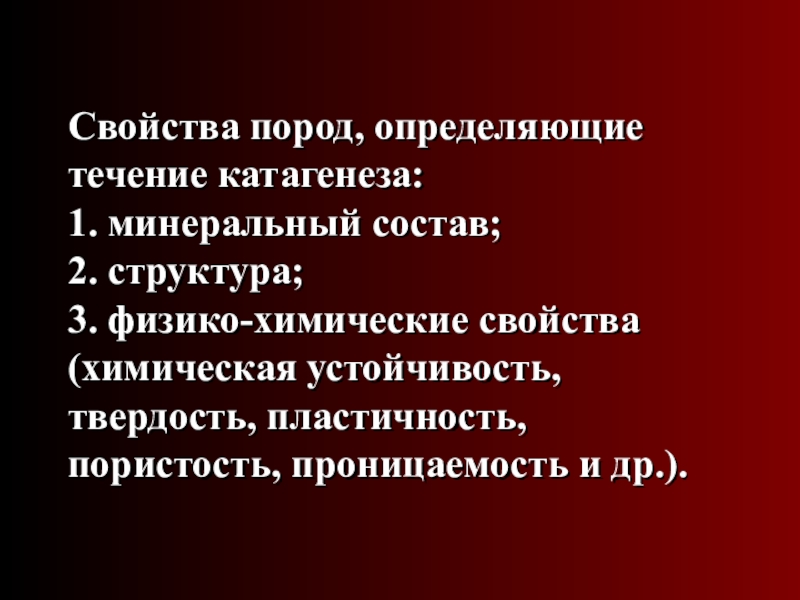

Слайд 30Свойства пород, определяющие течение катагенеза: 1. минеральный состав; 2. структура; 3. физико-химические свойства
(химическая устойчивость, твердость, пластичность, пористость, проницаемость и др.).
Слайд 31Катагенетические преобразования: 1. уплотнение; 2. отделение воды (обезвоживание); 3. растворение; 4. минеральное новообразование; 5. перекристаллизация; 6.
раскристаллизация.

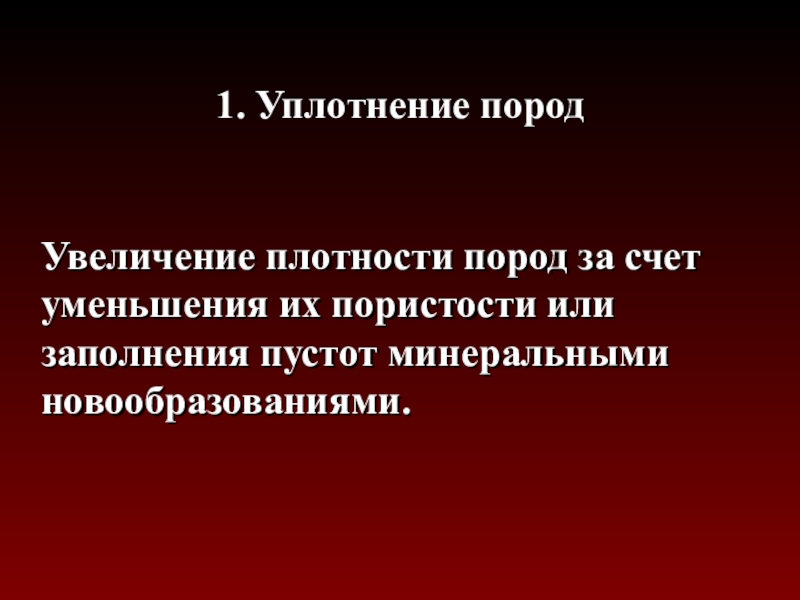

Слайд 321. Уплотнение пород
Увеличение плотности пород за счет уменьшения их пористости
или заполнения пустот минеральными новообразованиями.

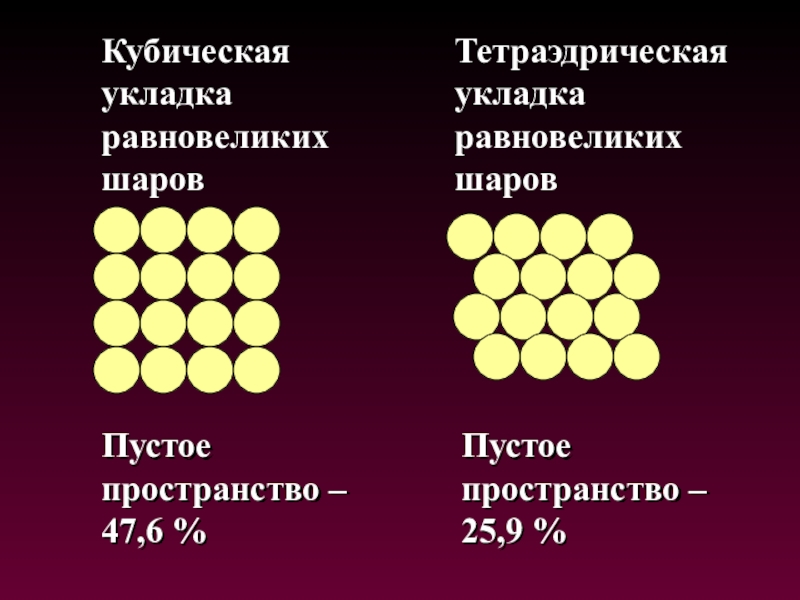

Слайд 34Кубическая укладка равновеликих шаров
Тетраэдрическая укладка равновеликих шаров
Пустое пространство –
47,6
%
Пустое пространство – 25,9 %
Слайд 35Дальнейшее уплотнение происходит за счет: - дробления зерен, - их растворения в
точках контакта, - приспособления зерен друг к другу с образованием
конформных, инкорпорационных и микростилолитовых контактов.

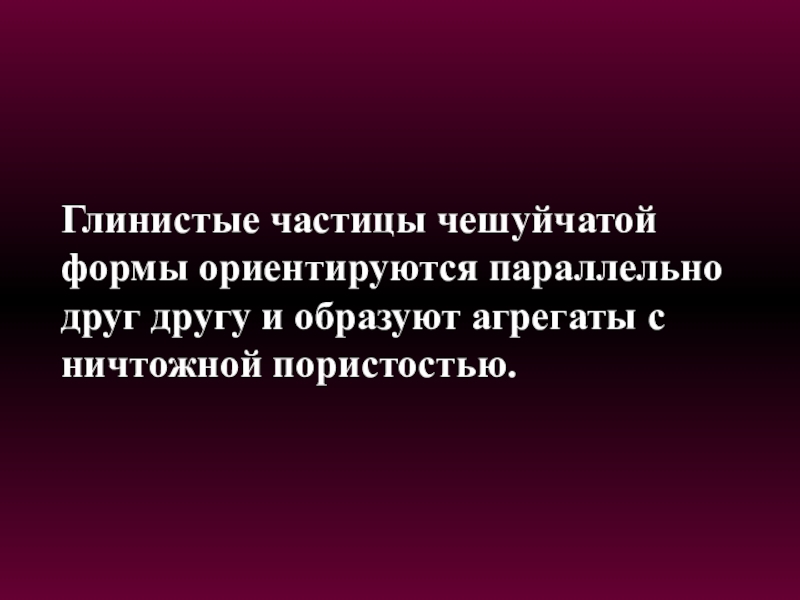

Слайд 37Глинистые частицы чешуйчатой формы ориентируются параллельно друг другу и образуют
агрегаты с ничтожной пористостью.

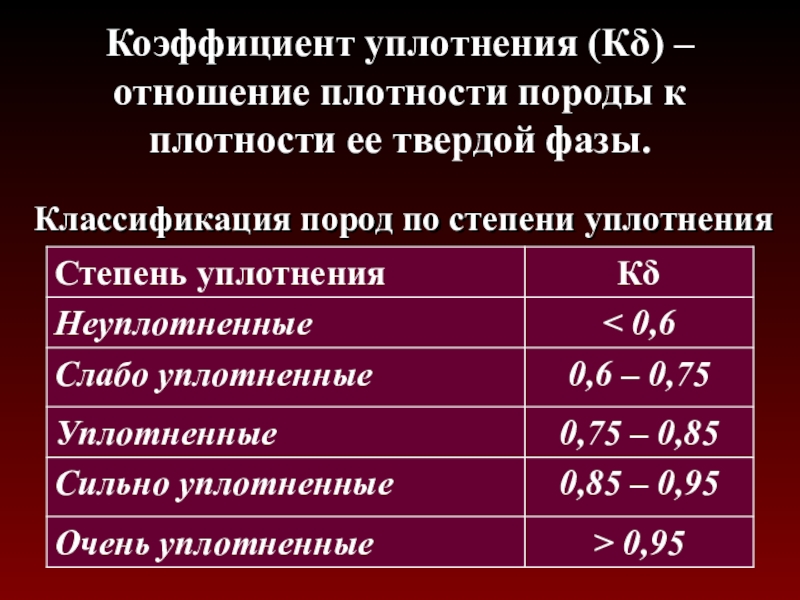

Слайд 38Коэффициент уплотнения (Кδ) – отношение плотности породы к плотности ее
твердой фазы.
Классификация пород по степени уплотнения

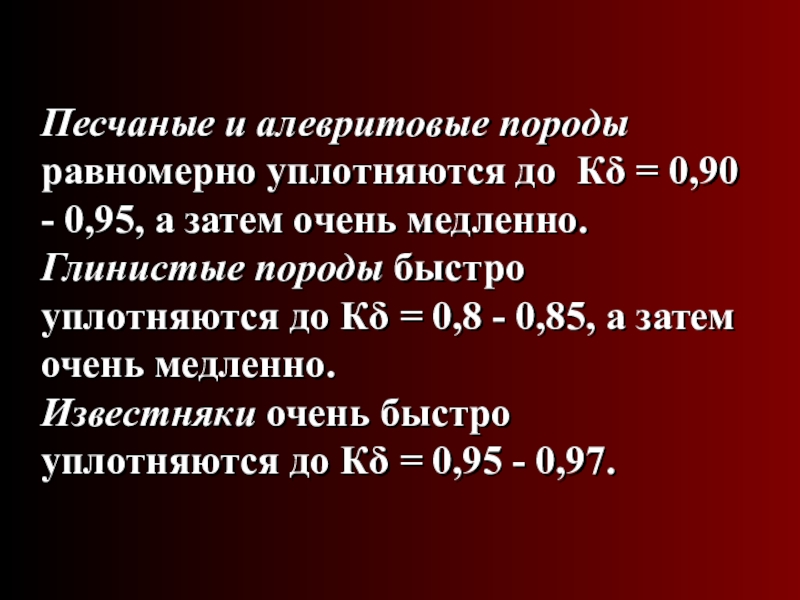

Слайд 39Песчаные и алевритовые породы равномерно уплотняются до Кδ = 0,90
- 0,95, а затем очень медленно. Глинистые породы быстро уплотняются до
Кδ = 0,8 - 0,85, а затем очень медленно. Известняки очень быстро уплотняются до Кδ = 0,95 - 0,97.

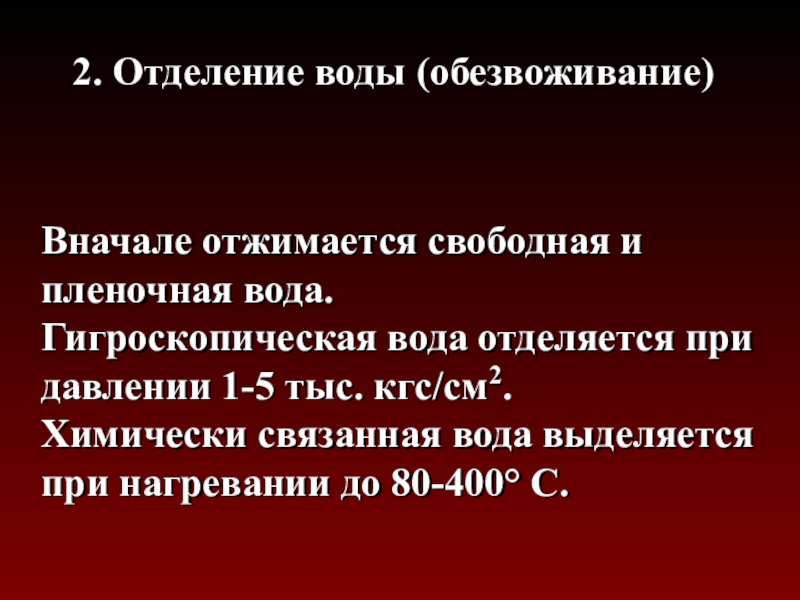

Слайд 412. Отделение воды (обезвоживание)
Вначале отжимается свободная и пленочная вода.
Гигроскопическая вода
отделяется при давлении 1-5 тыс. кгс/см2.
Химически связанная вода выделяется при
нагревании до 80-400° С.

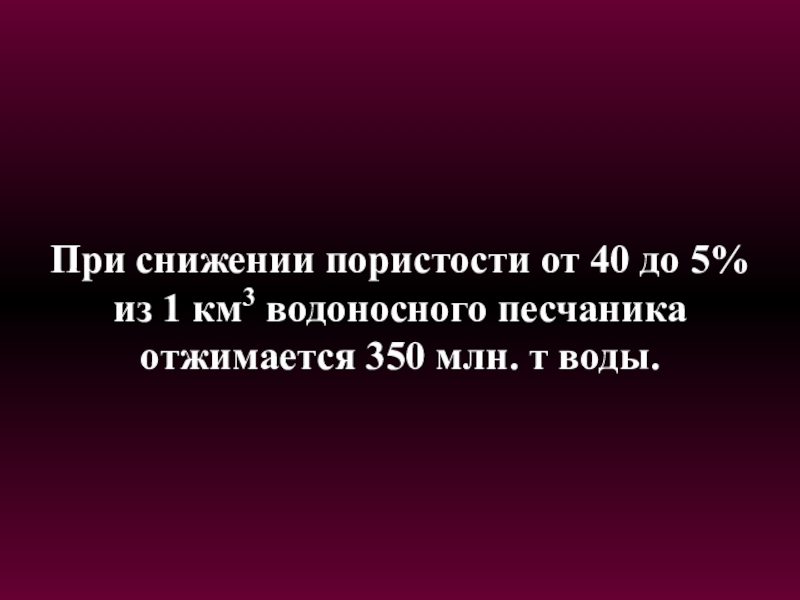

Слайд 42При снижении пористости от 40 до 5% из 1 км3
водоносного песчаника отжимается 350 млн. т воды.
Слайд 433. Растворение
Происходит химическое взаимодействие минеральных и органических соединений с жидкими
и газообразными флюидами.

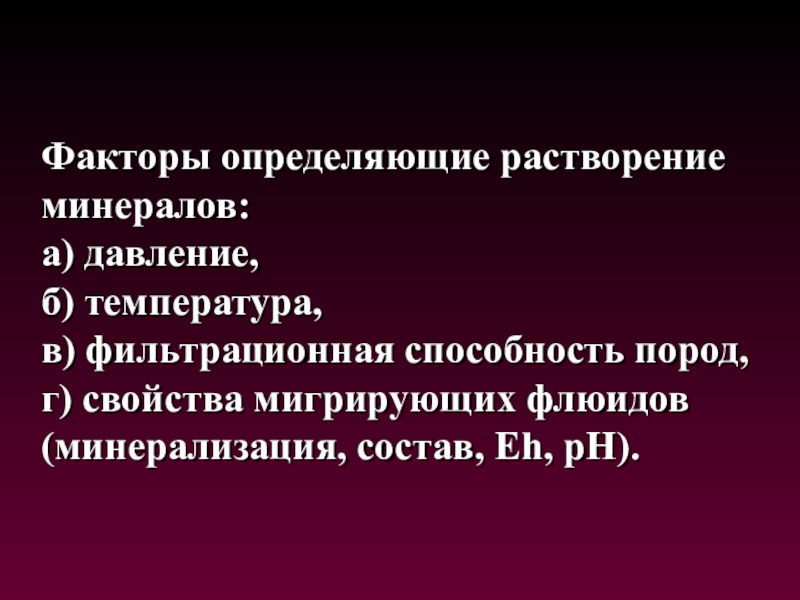

Слайд 45Факторы определяющие растворение минералов: а) давление, б) температура, в) фильтрационная способность пород, г) свойства
мигрирующих флюидов (минерализация, состав, Eh, pH).

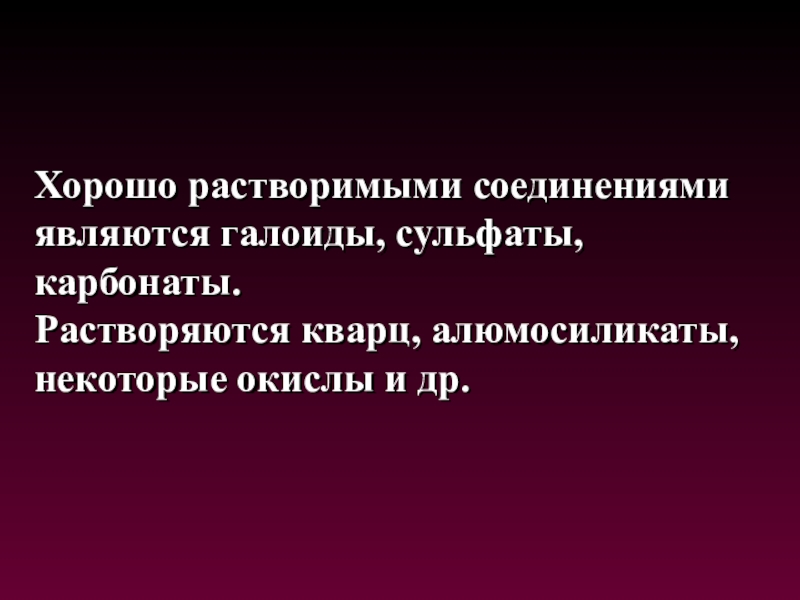

Слайд 46Хорошо растворимыми соединениями являются галоиды, сульфаты, карбонаты. Растворяются кварц, алюмосиликаты, некоторые
окислы и др.
Слайд 474. Минеральное новообразование
Из флюидов кристаллизуются вторичные минералы :
кварц, халцедон, кальцит,
доломит, ангидрит, калиевые полевые шпаты, кислые плагиоклазы, глинистые минералы (гидрослюды,
хлориты).

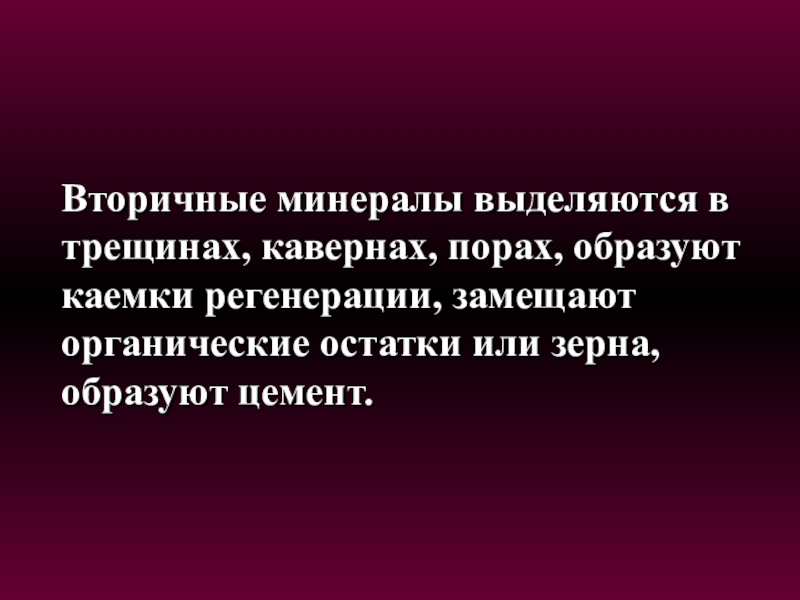

Слайд 48Вторичные минералы выделяются в трещинах, кавернах, порах, образуют каемки регенерации,
замещают органические остатки или зерна, образуют цемент.

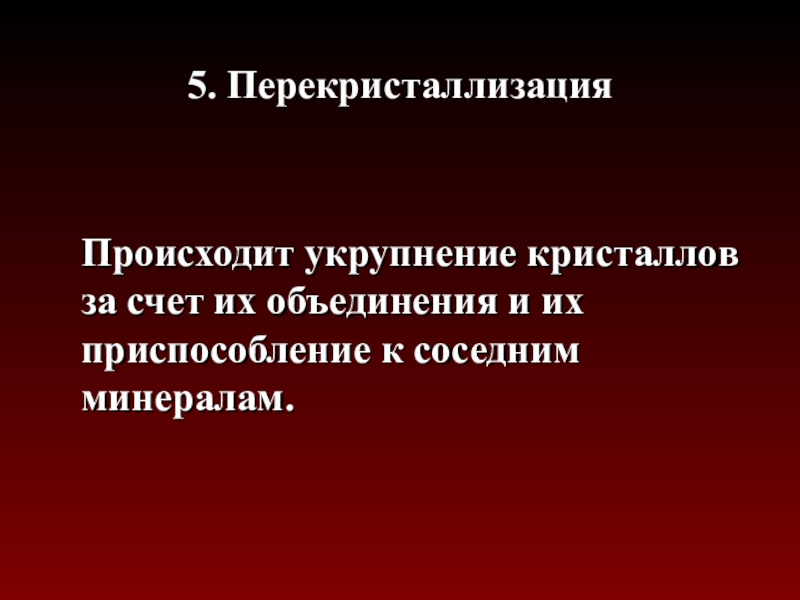

Слайд 495. Перекристаллизация
Происходит укрупнение кристаллов за счет их объединения и их
приспособление к соседним минералам.
Слайд 50Перекристаллизация затрагивает хемогенные и органогенные породы, цемент обломочных и эффузивных
пород.
Перекристаллизация наиболее характерна для известняков, доломитов и гипсов.
Слайд 516. Раскристаллизация (девитрификация)
Переход вещества из аморфного состояния в кристаллическое.
Происходит девитрификация
опаловых пород, фосфоритов, обломков эффузивных пород.
Известковые илы раскристаллизовываются на стадии
диагенеза.
Слайд 55Бурый уголь
Каменный уголь
Антрацит
Графит
Прото-катагенез
Мезо-катагенез
Апо-катагенез
Метаморфизм
Слайд 57Вертикальная зональность образования углеводородов в осадочных породах (по В.А. Соколову
и Н.Б. Вассоевичу)
Слайд 58Главная фаза нефтеобразования – «нефтяное окно»
Глубина кровли – 1,5-3,5 км,
температура – 50-100°С.
Глубина подошвы – 3,1-8 км,
температура – 150-210°С.
Градации
мезокатагенеза – МК1 – МК3.Стадии углефикации – Д, Г, Ж.
Слайд 59Главная фаза нефтеобразования – «нефтяное окно»
Первая стадия (МК1, МК2; Д,
Г) – активная генерация керогеном жидких углеводородов. Образуется «микронефть».
Вторая стадия
(МК2, МК3; Г, Ж) – активная миграция жидких углеводородов, которые отделяются от материнского ОВ и минеральных компонентов породы, растворяются в воде и сжатых газах. «Микронефть» преходит в «макронефть».
Слайд 60Главная фаза газообразования
Из керогена выделяется преимущественно метан.
Нижняя часть зоны мезокатагенеза
(градации МК4, МК5), верхняя часть зоны апокатагенеза (градация АК1).
Стадии углефикации
– К, ОС, Т.
Слайд 61Подстадии катагенеза:
1. ранняя (начальная) – протокатагенез
2. поздняя (глубинная) – мезокатагенез
Слайд 62Признаки раннего катагенеза: 1. осадочные породы мало изменены и слабо уплотнены
(Кδ < 0,85); 2. в глинах присутствуют монтмориллонит, каолинит, смешаннослойные образования; 3.
песчано-алевритовые породы и известняки имеют высокую пористость.
Слайд 63Осадочные толщи, прошедшие ранний катагенез, состоят из глин, слабо сцементированных
алевролитов и песчаников, слабо уплотненных известняков, бурых углей.
Слайд 64Признаки позднего катагенеза: 1. осадочные породы сильно изменены и уплотнены (Кδ
> 0,85); 2. в аргиллитах доминируют смешаннослойные образования, гидрослюды и хлорит; 3.
песчаниково-алевролитовые породы и известняки имеют низкую пористость.
Слайд 65Осадочные толщи, прошедшие поздний катагенез, состоят из аргиллитов, алевролитов, прочных
песчаников, известняков, каменных углей.
Слайд 68Метагенез начинается на глубине от 5-7 до 15-20 км. Температура выше
200-250° С
Давление больше 200 МПа (>3-5 тыс. кгс/см2).
Слайд 69Флюиды имеют большую минерализацию и газонасыщенность, обычно более восстановительные и
более кислые.
Слайд 70При метагенезе породы максимально уплотняются (Кδ = 0,95-1). Флюиды перемещаются по
трещинам или путем диффузии.
Слайд 72Изменения минерального состава пород: 1. окварцевание или альбитизация зерен полевых шпатов, 2.
серицитизация или гидрослюдизация глин.
Слайд 73Изменения структуры пород: 1. укрупнение обломков за счет их регенерации, 2. упорядочивание
ориентировки структурных элементов. Минеральные зерна стремятся к таблитчатой форме и ориентируются
большой гранью перпендикулярно направлению давления.
Слайд 74Возникают листоватая, таблитчатая или мозаичная структуры с зубчатыми и шиповидными
контактами минеральных зерен.
Слайд 75Осадочные толщи, прошедшие стадию метагенеза, состоят из рассланцованных аргиллитов, окварцованных
песчаников, мраморизованных известняков и доломитов, антрацитов.
