ЛК6 РАБОЧАЯ ДОКУМЕНТАЦИЯ НА НОВЫЕ МОДЕЛИ ОДЕЖДЫ

ОПИСАНИЕ МОДЕЛЕЙ
3 РАЗРАБОТКА ТАБЛИЦЫ ИЗМЕРЕНИЯ ЛЕКАЛ ГОТОВОГО ИЗДЕЛИЯ

1 Инструкция «Изделия

швейные бытового назначения. Сорочки верхние. Допускаемые отклонения в деталях.» – М.: ЦНИИТЭИЛегпром, 1990. – 11 с.
2 Инструкция «Изделия швейные бытового назначения. Одежда верхняя платьево-блузочного ассортимента. Допускаемые отклонения в деталях.» – М.: ЦНИИТЭИЛегпром, 1990. – 16 с.
3 Инструкция «Изделия швейные бытового назначения. Одежда верхняя пальтово-костюмного ассортимента. Допускаемые отклонения в деталях.» – М.: ЦНИИТЭИЛегпром, 1990. – 22 с.
4 Инструкция о порядке разработки и утверждения технических описаний на модели одежды. – М.: ЦНИИТЭИлегпром, 1985.
5 ГОСТ 4103-82 «Изделия швейные. Методы контроля качества»

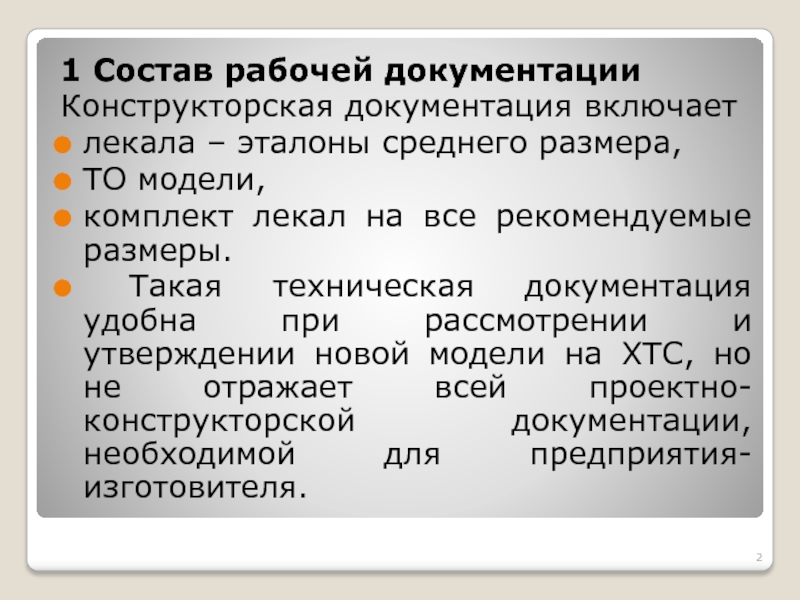

размера,
ТО модели,
комплект лекал на все рекомендуемые размеры.
Такая

техническая документация удобна при рассмотрении и утверждении новой модели на ХТС, но не отражает всей проектно-конструкторской документации, необходимой для предприятия-изготовителя.

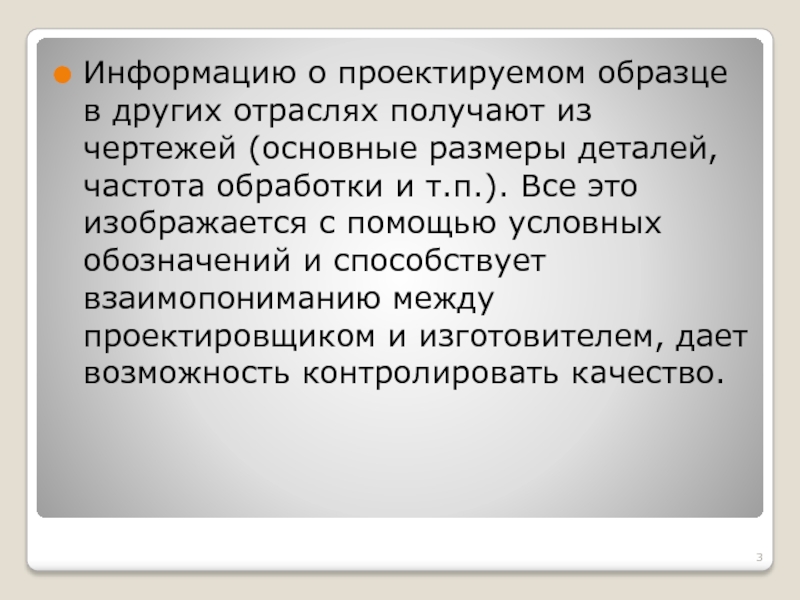

(основные размеры деталей, частота обработки и т.п.). Все это изображается

с помощью условных обозначений и способствует взаимопониманию между проектировщиком и изготовителем, дает возможность контролировать качество.

лекал, т.е. нет чертежа, по которому лекала могут быть проверены

и воспроизведены.
Табель мер предназначен в основном для контроля готовых изделий, поэтому ограничено число измерений.
Не отражена технологическая обработка, (т.е. нет технологической карты), обозначены только ширина шва на лекалах. Поэтому необходимо в экспериментальном цехе прорабатывать узлы по образцу модели.

разработан, т.к. стадии ТП, ЭП, проекта нигде документально не отражены.

Это объясняется тем, что экономически нецелесообразно создавать полный комплект документации по ЕСКД, т.к. модели часто сменяются, короток срок производства и освоения.

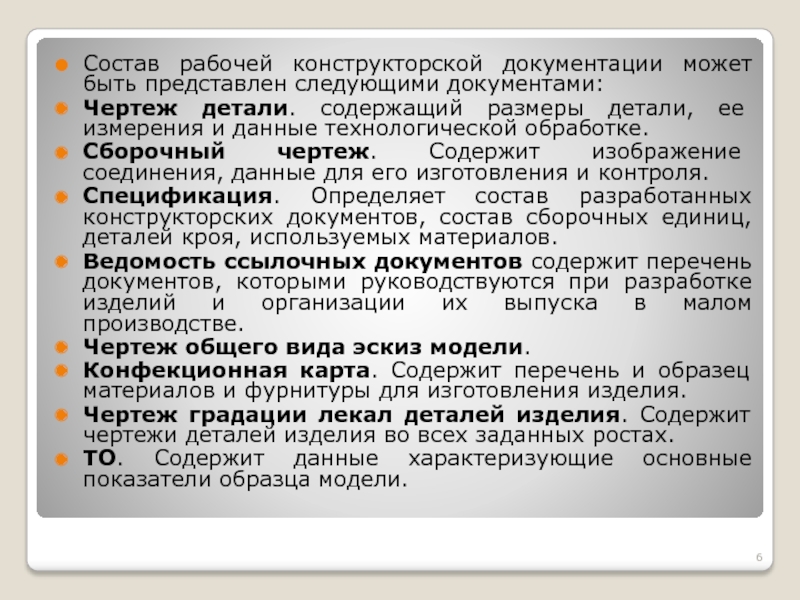

содержащий размеры детали, ее измерения и данные технологической обработке.
Сборочный чертеж.

Содержит изображение соединения, данные для его изготовления и контроля.
Спецификация. Определяет состав разработанных конструкторских документов, состав сборочных единиц, деталей кроя, используемых материалов.
Ведомость ссылочных документов содержит перечень документов, которыми руководствуются при разработке изделий и организации их выпуска в малом производстве.
Чертеж общего вида эскиз модели.
Конфекционная карта. Содержит перечень и образец материалов и фурнитуры для изготовления изделия.
Чертеж градации лекал деталей изделия. Содержит чертежи деталей изделия во всех заданных ростах.
ТО. Содержит данные характеризующие основные показатели образца модели.

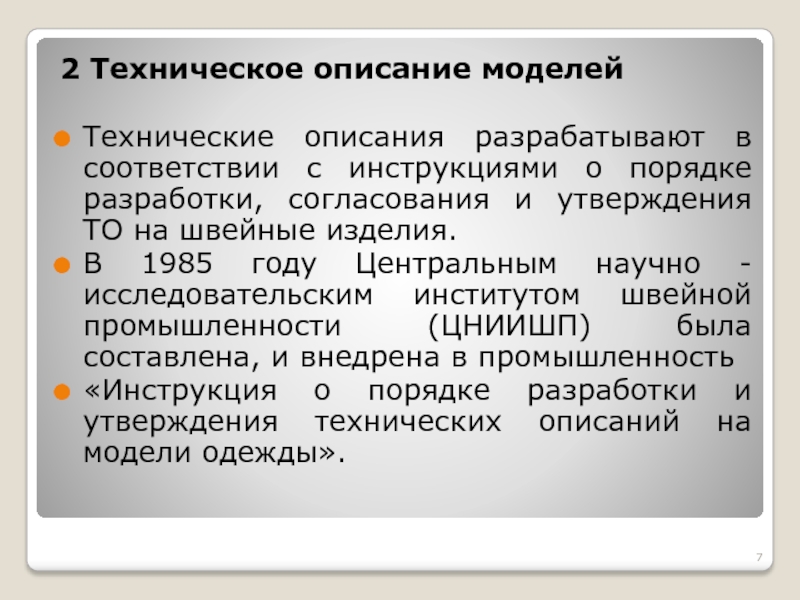

о порядке разработки, согласования и утверждения ТО на швейные изделия.
В

1985 году Центральным научно - исследовательским институтом швейной промышленности (ЦНИИШП) была составлена, и внедрена в промышленность
«Инструкция о порядке разработки и утверждения технических описаний на модели одежды».

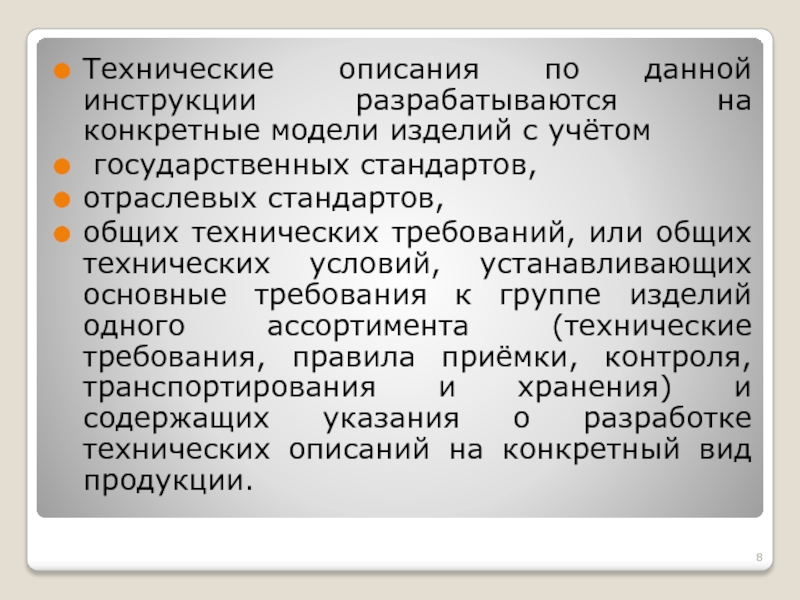

с учётом
государственных стандартов,
отраслевых стандартов,
общих технических требований, или

общих технических условий, устанавливающих основные требования к группе изделий одного ассортимента (технические требования, правила приёмки, контроля, транспортирования и хранения) и содержащих указания о разработке технических описаний на конкретный вид продукции.

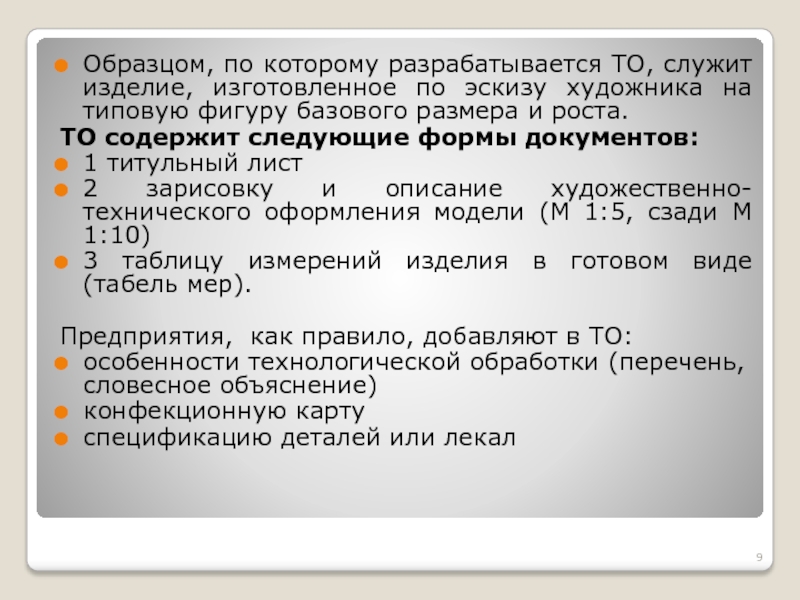

художника на типовую фигуру базового размера и роста.
ТО содержит следующие

формы документов:
1 титульный лист
2 зарисовку и описание художественно-технического оформления модели (М 1:5, сзади М 1:10)
3 таблицу измерений изделия в готовом виде (табель мер).

Предприятия, как правило, добавляют в ТО:
особенности технологической обработки (перечень, словесное объяснение)
конфекционную карту
спецификацию деталей или лекал

базовой основе, или на одну модель, выполненную в разных полнотных

группах.

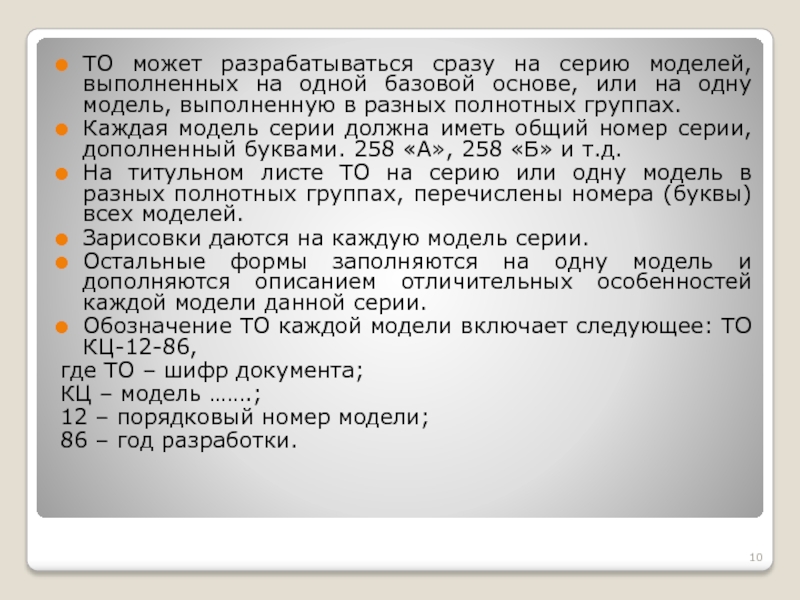

Каждая модель серии должна иметь общий номер серии, дополненный буквами. 258 «А», 258 «Б» и т.д.
На титульном листе ТО на серию или одну модель в разных полнотных группах, перечислены номера (буквы) всех моделей.
Зарисовки даются на каждую модель серии.
Остальные формы заполняются на одну модель и дополняются описанием отличительных особенностей каждой модели данной серии.
Обозначение ТО каждой модели включает следующее: ТО КЦ-12-86,
где ТО – шифр документа;
КЦ – модель …….;
12 – порядковый номер модели;
86 – год разработки.

Изделие

пиджак мужской

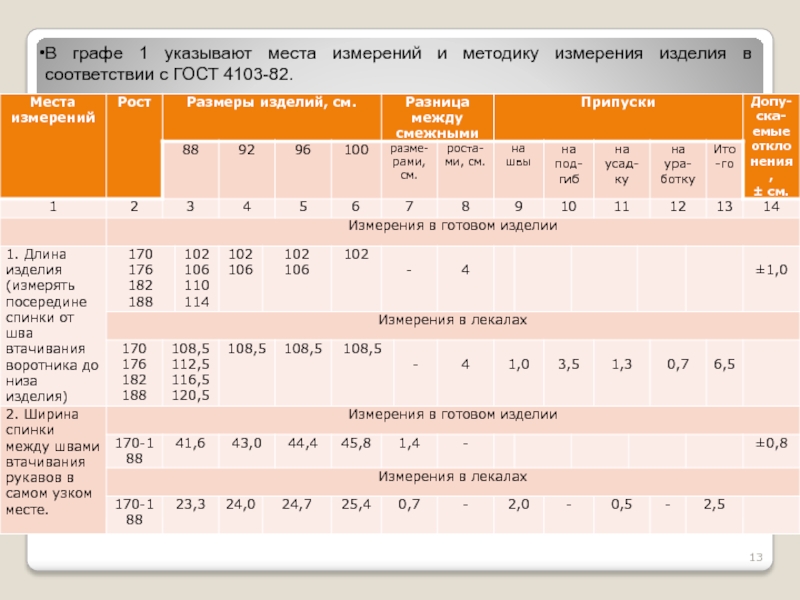

в соответствии с ГОСТ 4103-82.

модели. В графе 2 указывают все рекомендуемые роста, причем каждый

рост записывают в отдельную строку (ТО). Если изделие или детали не изменяют своей длины по ростам, то всю группу размеров указывают в одной строке.

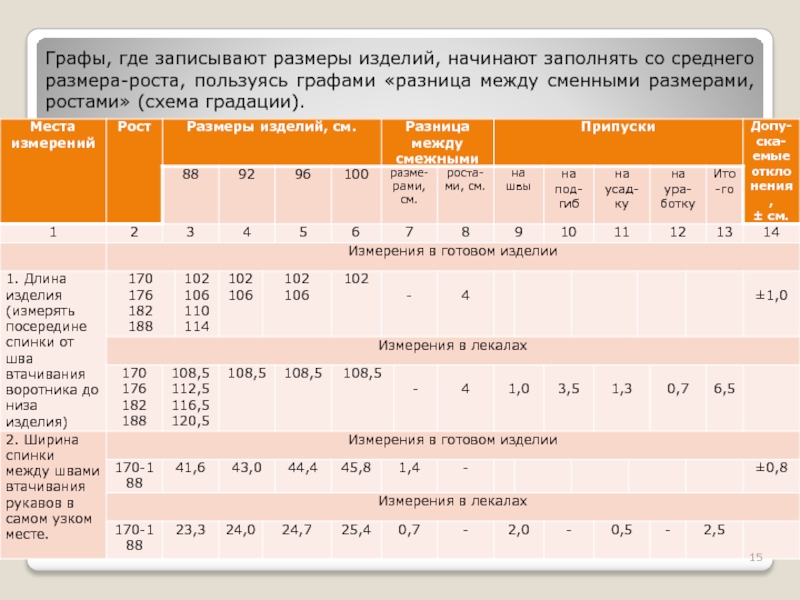

пользуясь графами «разница между сменными размерами, ростами» (схема градации).

или переда, манжеты рукавов, воротник (по ширине), накладные карманы (по

длине) и др. некоторые детали при переходе от размера к размеру, не изменяют своих размеров, т.к. унифицированы.

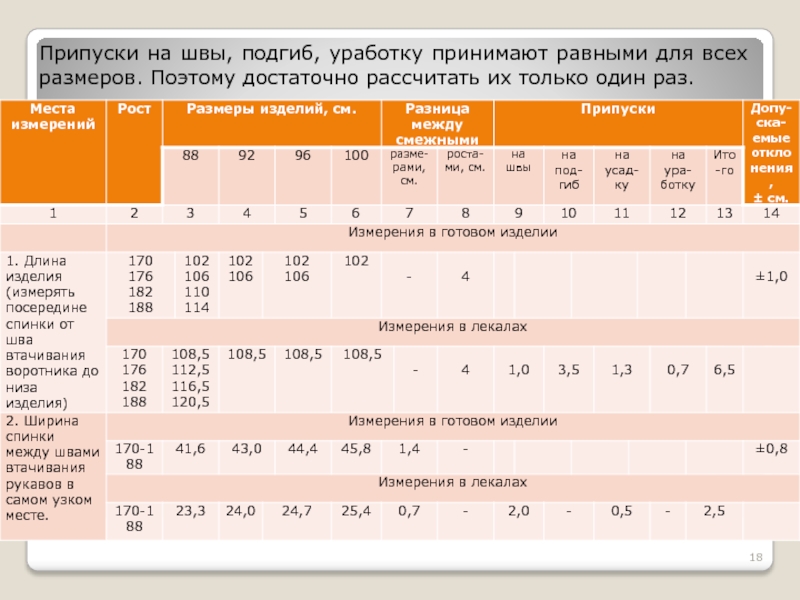

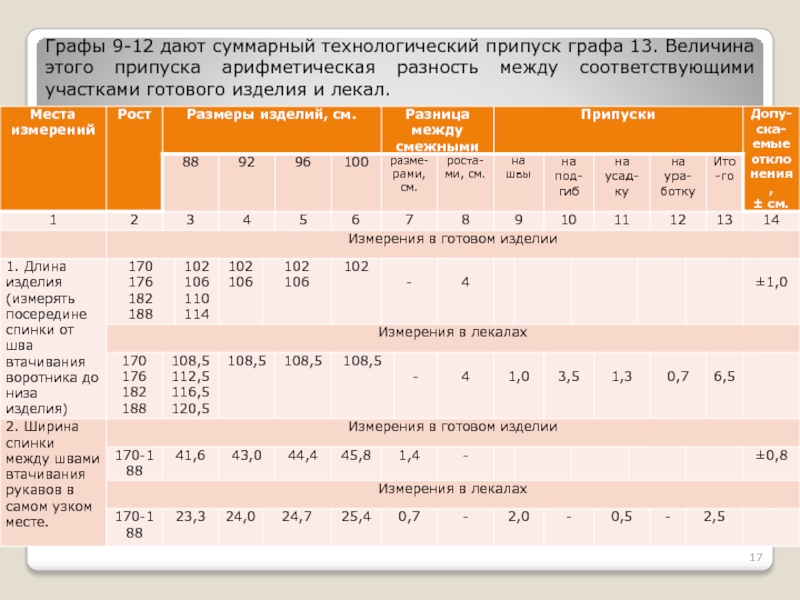

припуска арифметическая разность между соответствующими участками готового изделия и лекал.

Поэтому достаточно рассчитать их только один раз.

соединениям деталей»)

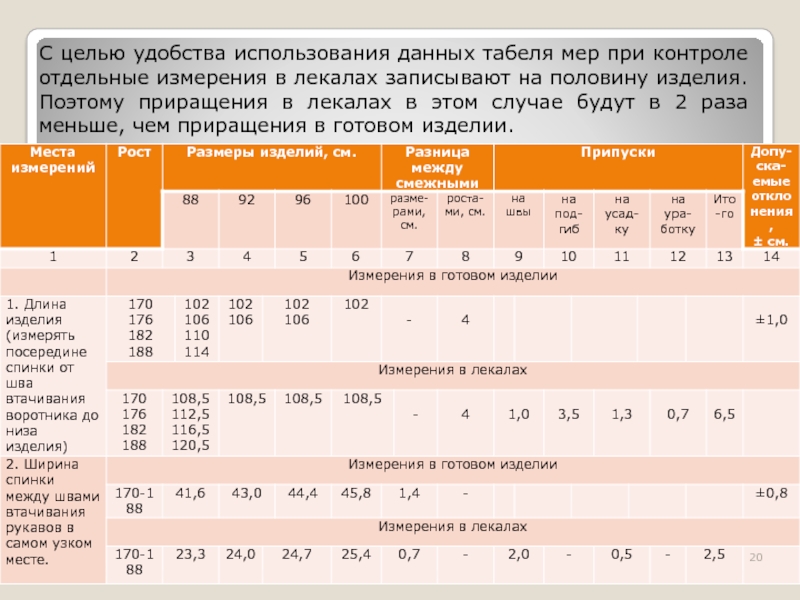

измерения в лекалах записывают на половину изделия. Поэтому приращения в

лекалах в этом случае будут в 2 раза меньше, чем приращения в готовом изделии.

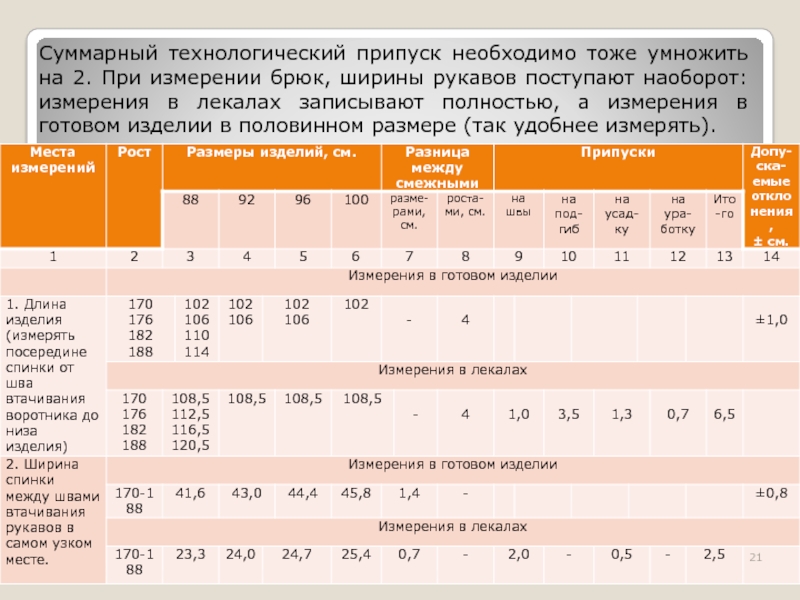

брюк, ширины рукавов поступают наоборот: измерения в лекалах записывают полностью,

а измерения в готовом изделии в половинном размере (так удобнее измерять).

учитывается только при измерении образца. (Инструкция «Изделия швейные бытового назначения.

Допускаемые отклонения в деталях.»
)
