Локальные системы управления САУ очистки ветрового стекла спортивного самолета
Содержание
- 1. Локальные системы управления САУ очистки ветрового стекла спортивного самолета
- 2. СТРУКТУРНАЯ СХЕМА САУМП – микропроцессор К1813ВЕ1;У –
- 3. ИССЛЕДОВАНИЕ ИСХОДНОЙ СИСТЕМЫПередаточная функция замкнутой системы:Передаточная функция
- 4. СИНТЕЗ КОРРЕКТИРУЮЩЕГО УСТРОЙСТВА МЕТОДОМ ЗАПРЕТНОЙ ЗОНЫПередаточная функция
- 5. ЛАХЧ последовательного корректирующего устройства Желаемая передаточная функция
- 6. РАЗРАБОТКА НЕПРЕРЫВНОГО ПОСЛЕДОВАТЕЛЬНОГО КОРРЕКТИРУЮЩЕГО УСТРОЙСТВА В случае
- 7. Скачать презентанцию
СТРУКТУРНАЯ СХЕМА САУМП – микропроцессор К1813ВЕ1;У – усилитель мощности ЭУ3-П;ГП – гидропривод ПС 5;ИМ –исполнительный механизм;ДТ – датчик температуры CO-3M-01. 1 18 0.85 0,68*10-3 Передаточные функции элементов
Слайды и текст этой презентации
Слайд 1КУРСОВОЙ ПРОЕКТ
по дисциплине
Локальные системы управления
САУ очистки ветрового стекла спортивного самолета
выполнил ст.гр УИТ-51
Удалов Ю.В
Слайд 2СТРУКТУРНАЯ СХЕМА САУ
МП – микропроцессор К1813ВЕ1;
У – усилитель мощности ЭУ3-П;
ГП
– гидропривод ПС 5;
ИМ –исполнительный механизм;
ДТ – датчик температуры CO-3M-01.
1
18 0.85
0,68*10-3
Передаточные функции элементов САУ
Слайд 3ИССЛЕДОВАНИЕ ИСХОДНОЙ СИСТЕМЫ
Передаточная функция замкнутой системы:
Передаточная функция разомкнутой системы:
Переходный процесс
в замкнутой системе
ЛАЧХ и ЛФЧХ разомкнутой системы
АФЧХ
разомкнутой системы

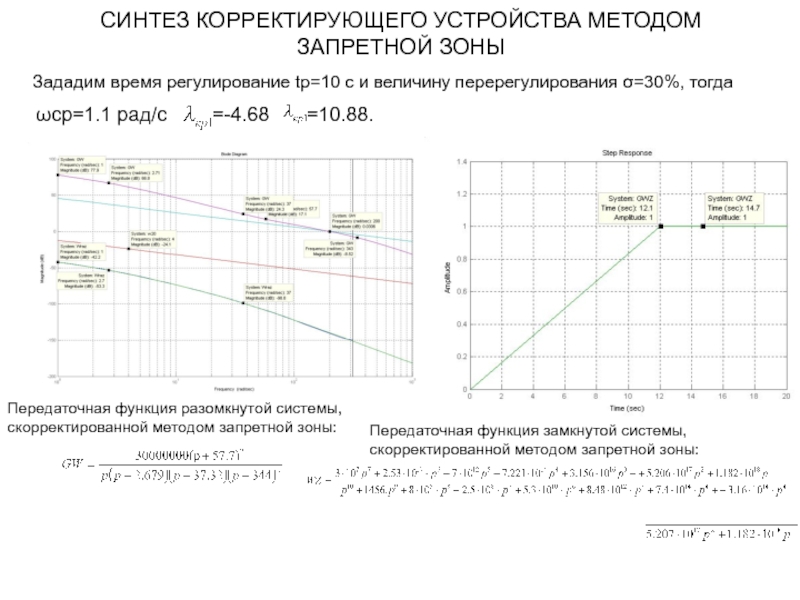

Слайд 4СИНТЕЗ КОРРЕКТИРУЮЩЕГО УСТРОЙСТВА МЕТОДОМ ЗАПРЕТНОЙ ЗОНЫ
Передаточная функция разомкнутой системы,
скорректированной
методом запретной зоны:
Передаточная функция замкнутой системы,
скорректированной методом запретной
зоны:Зададим время регулирование tp=10 c и величину перерегулирования σ=30%, тогда
ωср=1.1 рад/с
=-4.68
=10.88.
Слайд 5ЛАХЧ последовательного корректирующего устройства
Желаемая передаточная функция последовательного корректирующего устройства:
Передаточная функция параллельного корректирующего устройства:
Передаточная функция встречно-параллельного корректирующего устройства:

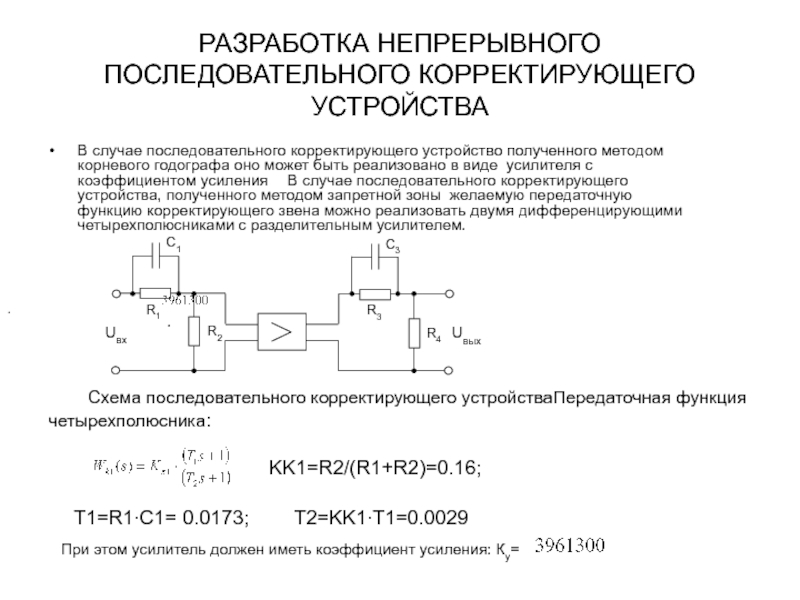

Слайд 6РАЗРАБОТКА НЕПРЕРЫВНОГО ПОСЛЕДОВАТЕЛЬНОГО КОРРЕКТИРУЮЩЕГО УСТРОЙСТВА
В случае последовательного корректирующего устройство
полученного методом корневого годографа оно может быть реализовано в виде
усилителя с коэффициентом усиления В случае последовательного корректирующего устройства, полученного методом запретной зоны желаемую передаточную функцию корректирующего звена можно реализовать двумя дифференцирующими четырехполюсниками с разделительным усилителем.Схема последовательного корректирующего устройстваПередаточная функция четырехполюсника:
KK1=R2/(R1+R2)=0.16;
T1=R1∙C1= 0.0173;
T2=KK1∙T1=0.0029
При этом усилитель должен иметь коэффициент усиления: Ку=
.
.
