Слайд 1Магістерська кваліфікаційна робота
на тему:
Роль структури у формуванні розсіяних пошкоджень в

деталях залізничної колії
Виконала ст. групи ПРМм – 21
Сичак Н.С.
Керівник к.т.н.,

доцент Кузін О.А.

Міністерство освіти і науки України
Національний університет “Львівська політехніка”
Інститут Інженерної Механіки та Транспорту
Кафедра “ Прикладне матеріалознавство то обробка матеріалів ”

Магістерська кваліфікаційна роботана тему:Роль структури у формуванні розсіяних пошкоджень в деталях залізничної коліїВиконала ст. групи ПРМм –

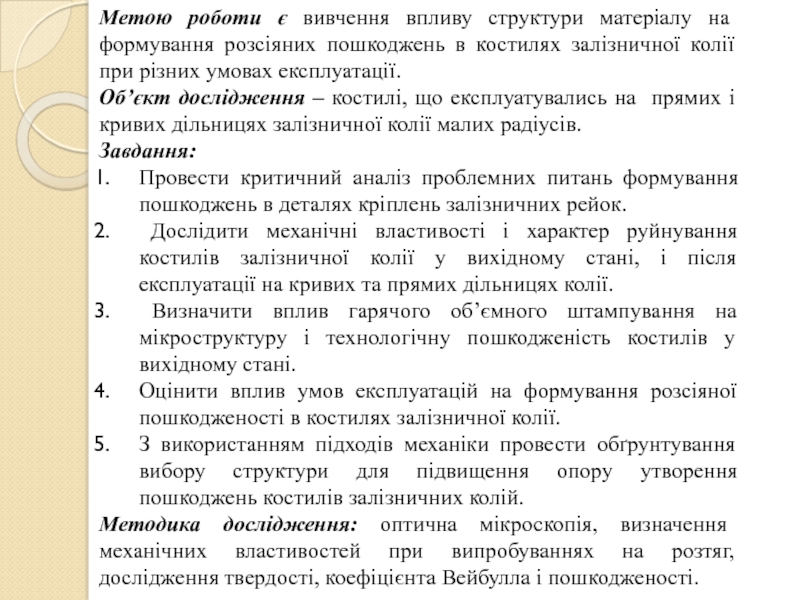

Слайд 2Метою роботи є вивчення впливу структури матеріалу на формування розсіяних

пошкоджень в костилях залізничної колії при різних умовах експлуатації.
Об’єкт дослідження

– костилі, що експлуатувались на прямих і кривих дільницях залізничної колії малих радіусів.
Завдання:
Провести критичний аналіз проблемних питань формування пошкоджень в деталях кріплень залізничних рейок.
Дослідити механічні властивості і характер руйнування костилів залізничної колії у вихідному стані, і після експлуатації на кривих та прямих дільницях колії.
Визначити вплив гарячого об’ємного штампування на мікроструктуру і технологічну пошкодженість костилів у вихідному стані.
Оцінити вплив умов експлуатацій на формування розсіяної пошкодженості в костилях залізничної колії.
З використанням підходів механіки провести обґрунтування вибору структури для підвищення опору утворення пошкоджень костилів залізничних колій.
Методика дослідження: оптична мікроскопія, визначення механічних властивостей при випробуваннях на розтяг, дослідження твердості, коефіцієнта Вейбулла і пошкодженості.

Метою роботи є вивчення впливу структури матеріалу на формування розсіяних пошкоджень в костилях залізничної колії при різних

Слайд 3а)
б)
Рис. 1 — Загальний вигляд досліджених костилів залізничної колії: а

– вид збоку; б – передній вид.

а)б)Рис. 1 — Загальний вигляд досліджених костилів залізничної колії: а – вид збоку; б – передній вид.

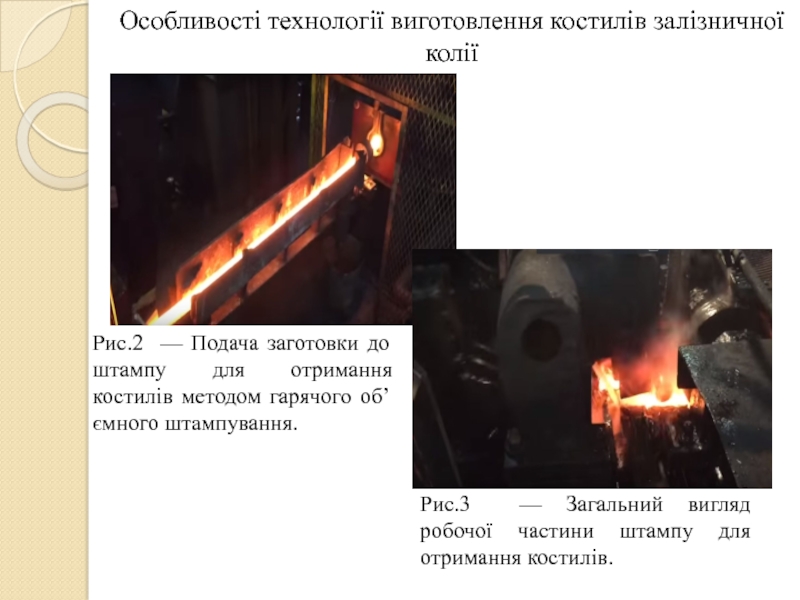

Слайд 4Особливості технології виготовлення костилів залізничної колії

Рис.2 — Подача заготовки до

штампу для отримання костилів методом гарячого об’ємного штампування.

Рис.3 — Загальний

вигляд робочої частини штампу для отримання костилів.

Особливості технології виготовлення костилів залізничної коліїРис.2 — Подача заготовки до штампу для отримання костилів методом гарячого об’ємного

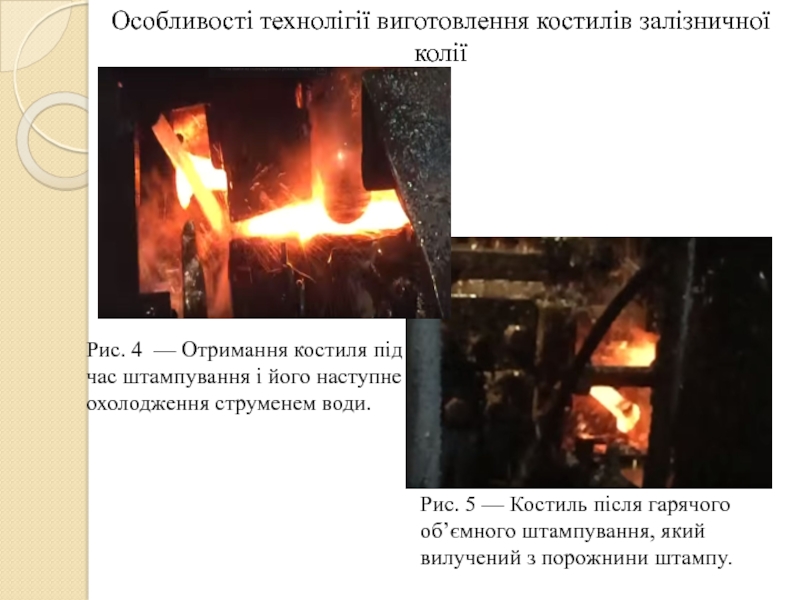

Слайд 5Особливості технолігії виготовлення костилів залізничної колії

Рис. 4 — Отримання костиля

під час штампування і його наступне охолодження струменем води.

Рис.

5 — Костиль після гарячого об’ємного штампування, який вилучений з порожнини штампу.

Особливості технолігії виготовлення костилів залізничної коліїРис. 4 — Отримання костиля під час штампування і його наступне охолодження

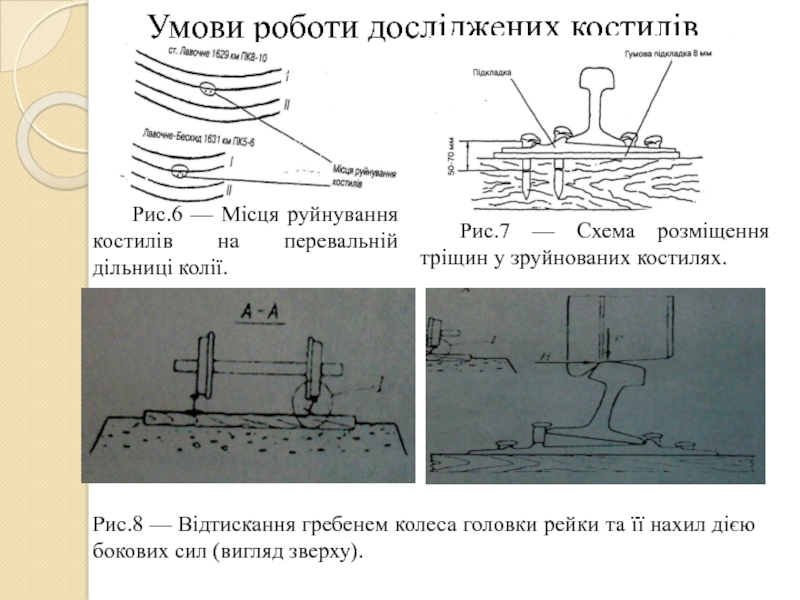

Слайд 6Умови роботи досліджених костилів
Рис.8 — Відтискання гребенем колеса головки рейки

та її нахил дією бокових сил (вигляд зверху).
Рис.6 — Місця

руйнування костилів на перевальній дільниці колії.

Рис.7 — Схема розміщення тріщин у зруйнованих костилях.

Умови роботи досліджених костилівРис.8 — Відтискання гребенем колеса головки рейки та її нахил дією бокових сил (вигляд

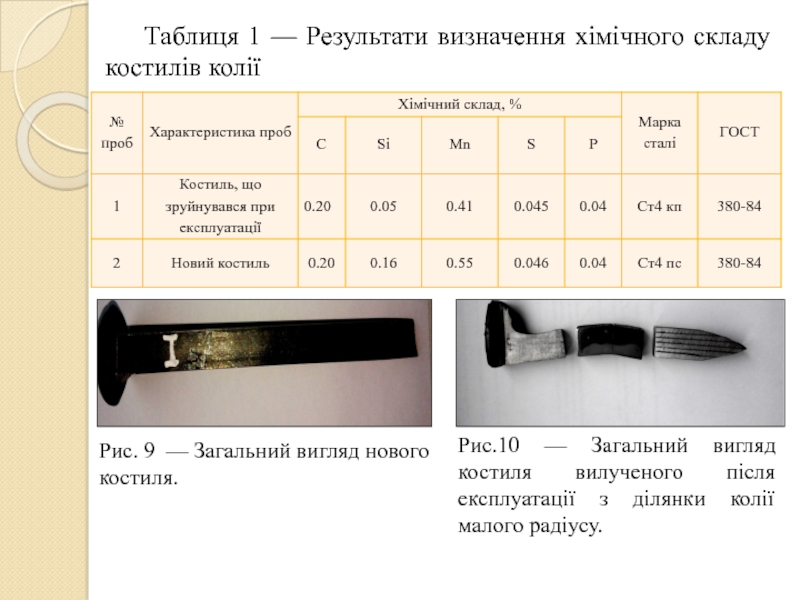

Слайд 7Таблиця 1 — Результати визначення хімічного складу костилів колії
Рис.10 —

Загальний вигляд костиля вилученого після експлуатації з ділянки колії малого

радіусу.

Рис. 9 — Загальний вигляд нового костиля.

Таблиця 1 — Результати визначення хімічного складу костилів коліїРис.10 — Загальний вигляд костиля вилученого після експлуатації з

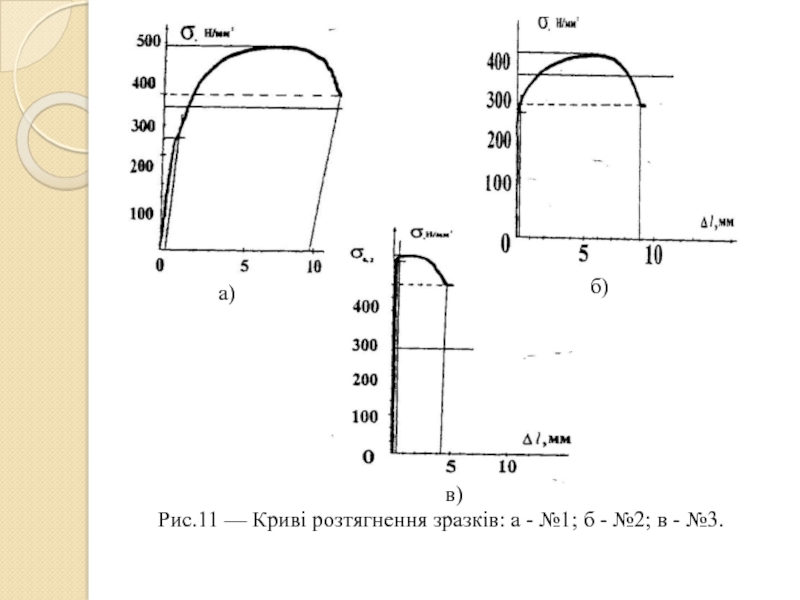

Слайд 8Рис.11 — Криві розтягнення зразків: а - №1; б -

№2; в - №3.
а)
б)
в)

Рис.11 — Криві розтягнення зразків: а - №1; б - №2; в - №3.а)б)в)

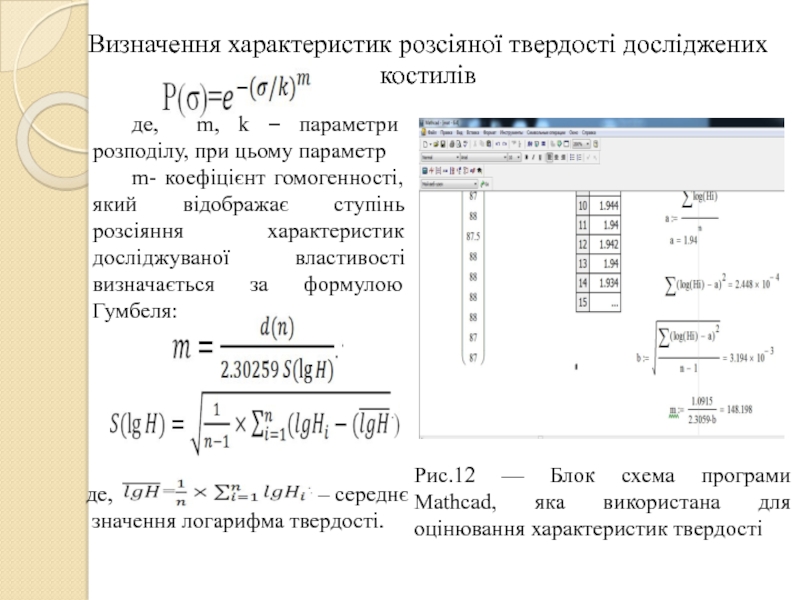

Слайд 9Визначення характеристик розсіяної твердості досліджених костилів
де, m, k – параметри

розподілу, при цьому параметр
m- коефіцієнт гомогенності, який відображає ступінь розсіяння

характеристик досліджуваної властивості визначається за формулою Гумбеля:

де, – середнє
значення логарифма твердості.

Рис.12 — Блок схема програми Mathcad, яка використана для оцінювання характеристик твердості

Визначення характеристик розсіяної твердості досліджених костилівде, m, k – параметри розподілу, при цьому параметрm- коефіцієнт гомогенності, який

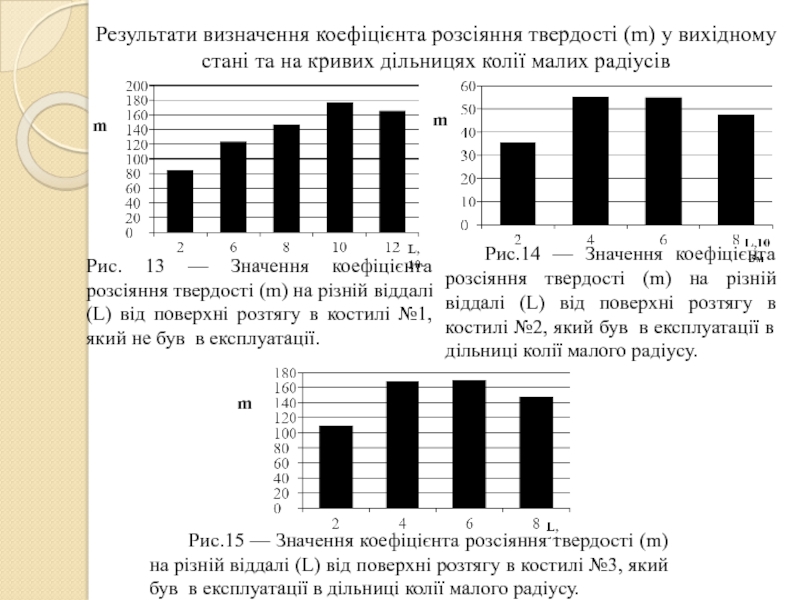

Слайд 10Риc. 13 — Значення коефіцієнта розсіяння твердості (m) на різній

віддалі (L) від поверхні розтягу в костилі №1, який не

був в експлуатації.

Рис.14 — Значення коефіцієнта розсіяння твердості (m) на різній віддалі (L) від поверхні розтягу в костилі №2, який був в експлуатації в дільниці колії малого радіусу.

Рис.15 — Значення коефіцієнта розсіяння твердості (m) на різній віддалі (L) від поверхні розтягу в костилі №3, який був в експлуатації в дільниці колії малого радіусу.

m

m

m

Результати визначення коефіцієнта розсіяння твердості (m) у вихідному стані та на кривих дільницях колії малих радіусів

Риc. 13 — Значення коефіцієнта розсіяння твердості (m) на різній віддалі (L) від поверхні розтягу в костилі

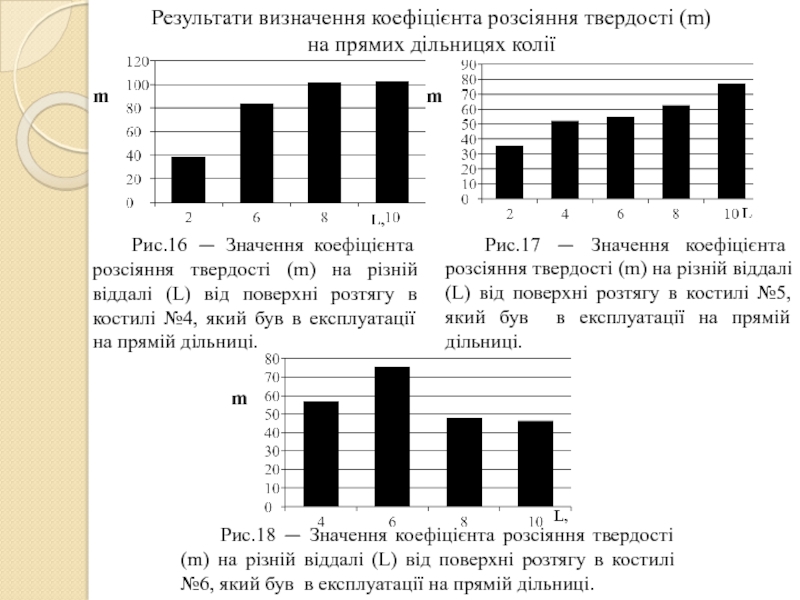

Слайд 11Результати визначення коефіцієнта розсіяння твердості (m) на прямих дільницях колії
Рис.16

— Значення коефіцієнта розсіяння твердості (m) на різній віддалі (L)

від поверхні розтягу в костилі №4, який був в експлуатації на прямій дільниці.

Рис.17 — Значення коефіцієнта розсіяння твердості (m) на різній віддалі (L) від поверхні розтягу в костилі №5, який був в експлуатації на прямій дільниці.

Рис.18 — Значення коефіцієнта розсіяння твердості (m) на різній віддалі (L) від поверхні розтягу в костилі №6, який був в експлуатації на прямій дільниці.

m

m

m

Результати визначення коефіцієнта розсіяння твердості (m) на прямих дільницях коліїРис.16 — Значення коефіцієнта розсіяння твердості (m) на

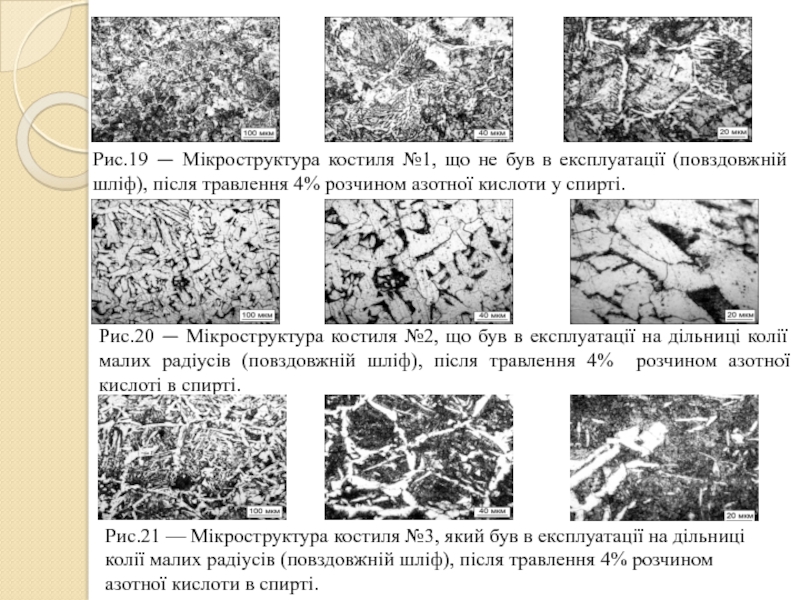

Слайд 12Рис.19 — Мікроструктура костиля №1, що не був в експлуатації

(повздовжній шліф), після травлення 4% розчином азотної кислоти у спирті.
Рис.20

— Мікроструктура костиля №2, що був в експлуатації на дільниці колії малих радіусів (повздовжній шліф), після травлення 4% розчином азотної кислоті в спирті.

Рис.21 — Мікроструктура костиля №3, який був в експлуатації на дільниці колії малих радіусів (повздовжній шліф), після травлення 4% розчином азотної кислоти в спирті.

Рис.19 — Мікроструктура костиля №1, що не був в експлуатації (повздовжній шліф), після травлення 4% розчином азотної

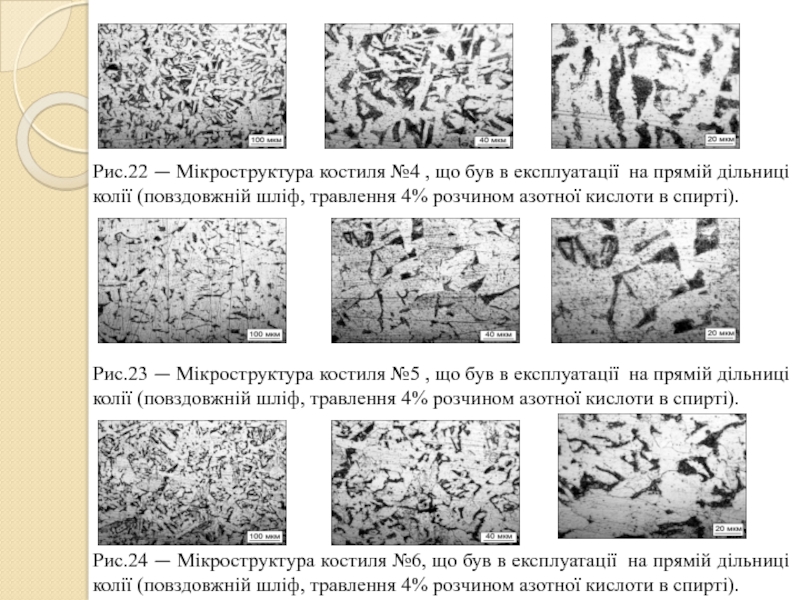

Слайд 13Рис.22 — Мікроструктура костиля №4 , що був в експлуатації

на прямій дільниці колії (повздовжній шліф, травлення 4% розчином азотної

кислоти в спирті).

Рис.23 — Мікроструктура костиля №5 , що був в експлуатації на прямій дільниці колії (повздовжній шліф, травлення 4% розчином азотної кислоти в спирті).

Рис.24 — Мікроструктура костиля №6, що був в експлуатації на прямій дільниці колії (повздовжній шліф, травлення 4% розчином азотної кислоти в спирті).

Рис.22 — Мікроструктура костиля №4 , що був в експлуатації на прямій дільниці колії (повздовжній шліф, травлення

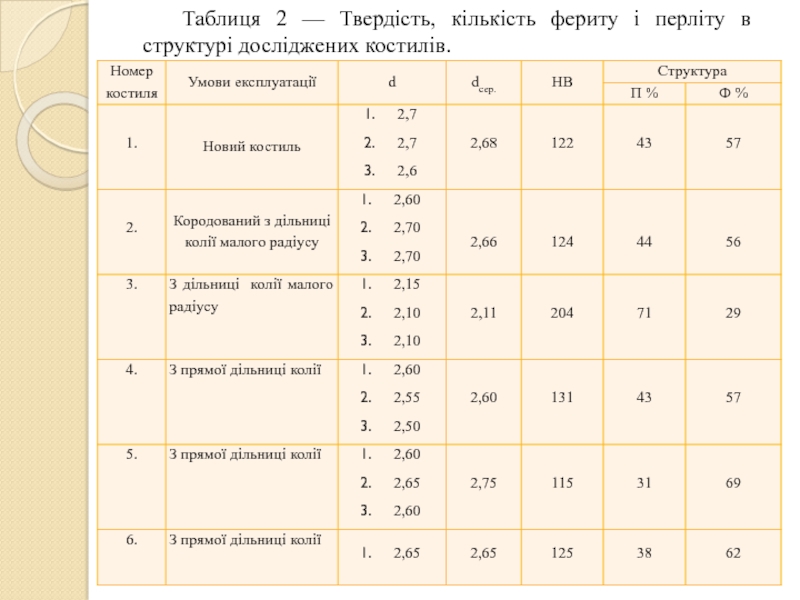

Слайд 14Таблиця 2 — Твердість, кількість фериту і перліту в структурі

досліджених костилів.

Таблиця 2 — Твердість, кількість фериту і перліту в структурі досліджених костилів.

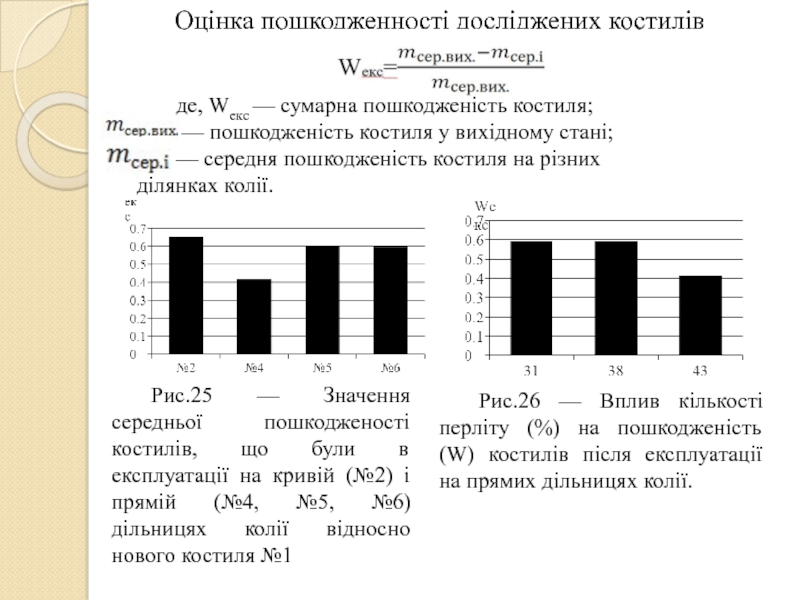

Слайд 15Оцінка пошкодженності досліджених костилів
де, Wекс — сумарна пошкодженість костиля;

пошкодженість костиля у вихідному стані;
— середня пошкодженість костиля на різних

ділянках колії.


Рис.25 — Значення середньої пошкодженості костилів, що були в експлуатації на кривій (№2) і прямій (№4, №5, №6) дільницях колії відносно нового костиля №1

Рис.26 — Вплив кількості перліту (%) на пошкодженість (W) костилів після експлуатації на прямих дільницях колії.

Оцінка пошкодженності досліджених костилівде, Wекс — сумарна пошкодженість костиля; — пошкодженість костиля у вихідному стані;— середня пошкодженість

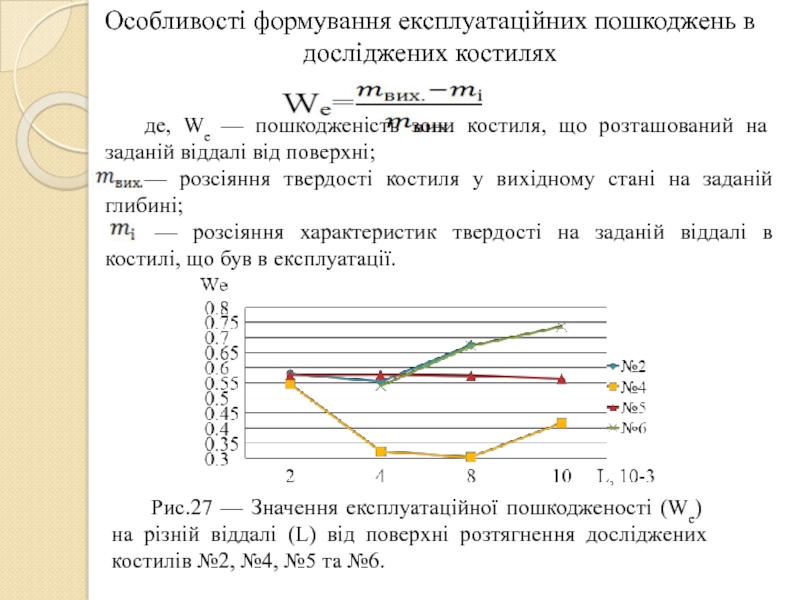

Слайд 16Особливості формування експлуатаційних пошкоджень в досліджених костилях
Рис.27 — Значення експлуатаційної

пошкодженості (Wе) на різній віддалі (L) від поверхні розтягнення досліджених

костилів №2, №4, №5 та №6.

де, Wе — пошкодженість зони костиля, що розташований на заданій віддалі від поверхні;
— розсіяння твердості костиля у вихідному стані на заданій глибині;
— розсіяння характеристик твердості на заданій віддалі в костилі, що був в експлуатації.

Особливості формування експлуатаційних пошкоджень в досліджених костиляхРис.27 — Значення експлуатаційної пошкодженості (Wе) на різній віддалі (L) від

Слайд 17Рис.28 — Мікроструктура костиля №2, що був в експлуатації на

дільниці колії малих радіусів (повздовжній шліф), утворення корозійних тріщин на

границях зерен фериту.

Рис.29 — Мікроструктура костиля №3, який був в експлуатації на дільниці колії малих радіусів (повздовжній шліф), утворення тріщин у відманштетовій структурі

Вплив структури на руйнування костилів в різних умовах експлуатації

Рис.28 — Мікроструктура костиля №2, що був в експлуатації на дільниці колії малих радіусів (повздовжній шліф), утворення

Слайд 18Висновки
На основі проведених досліджень можна зробити наступні основні висновки:
Розсіянні пошкодження,

які визначаються за результатами вимірювання характеристик твердості виявляється в костилях

залізничної колії, як після виготовлення деталей методом гарячого об’ємного штампування так і після їх експлуатації.
На формування розсіяних пошкоджень значний вплив має вихідна структура костилів залізничної колії, а також умови їх роботи.
Мікроструктурними дослідженнями встановлено, що під час виготовлення костилів методом гарячого об’ємного штампування, в них формується структура з різною кількостю перліту (від 31% до 43%), а також відманштеттова, що вказує на різний вміст вуглецю, супутніх легуючих елементів і домішок у вихідних заготовках, які використовуються для виготовлення деталей.
Формування технологічних розсіяних пошкоджень у деталях під час їх виготовлення пов’язано із нерівномірністю пластичної деформації в зонах заготовки при гарячому об’ємному штампуванні.
Аналіз механічних властивостей показав, що вихідна структура і умови експлуатації мають сутєвий вплив на міцністні і пластичні характеристики досліджених деталей. У вихідному стані при наявності ферито-перлітної структури міцність є вищою ніж у виробах після експлуатації. В костилях з відманштеттовою структурою сутєво зменшується різниця між границею міцності і границею текучості у порівняні із матеріалами костилів з ферито-перлітною структурою.
Значний вплив на утворення розсіяних пошкоджень має кількість перліту в костилях залізничної колії його змешення від 40 до 31% призводить до збільшення пошкодженності деталей під час експлуатації.
Дослідження пошкодженості костилів зруйновних при експлуатації вказує, що негативний вплив відманштеттової структури проявляється в меншій мірі ніж в костилях з ферито-перлітною структурою. При експлуатації костилів з такою структурою утворюється фізично короткі тріщини, які перетворюються в локалізовані тріщини, що розвиваються при дії навантажень як в зоні розтягнення так в зоні стискання деталей.
ВисновкиНа основі проведених досліджень можна зробити наступні основні висновки:Розсіянні пошкодження, які визначаються за результатами вимірювання характеристик твердості

Слайд 19Дякую за увагу!

Дякую за увагу!
