Слайд 1Медь и сплавы
на основе меди
Слайд 2Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния
медь
- свинец
Слайд 3Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния
медь
- висмут
Слайд 4Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния
медь
– кислород
Слайд 5Курс “Структура и свойства цветных металлов и сплавов“
Провал пластичности меди
высокой чистоты (99,974%)
в разных условиях испытаний:
1 – на воздухе,
2 – в вакууме, 3 – испытания в вакууме после отжига в вакууме под нагрузкой 0,80,2)
Слайд 6Курс “Структура и свойства цветных металлов и сплавов“
Лекция №2
Латуни. Латуни,
обрабатываемые давлением. Двойные латуни
Дендритная ликвация
Маркировка латуней
Состав и
свойства латуней
«Сезонное растрескивание» латуни
Многокомпонентные латуни
Коэффициент замены цинка
Литейные латуни
Слайд 7Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния
медь
- цинк
Слайд 8Курс “Структура и свойства цветных металлов и сплавов“
- латунь
в литом состоянии с дендритной структурой (а) и после деформации
и отжига (б), видны двойники отжига-рекристаллизации, 100
а б
Слайд 9Курс “Структура и свойства цветных металлов и сплавов“
Микроструктура литой
- латуни
Слайд 10Курс “Структура и свойства цветных металлов и сплавов“
Состав и свойства
латуней
Слайд 11Курс “Структура и свойства цветных металлов и сплавов“
Состав и свойства
латуней
Слайд 12Курс “Структура и свойства цветных металлов и сплавов“
Лекция №3
Бронзы. Маркировка
бронз.
Составы и свойства бронз.
Литейные и обрабатываемые давлением оловянные
бронзы. Области применения.
Безоловянные бронзы.
Влияние легирующих элементов на структуру и свойства бронз.
Свинцовая и бериллиевая бронзы, области их применения.
Слайд 13Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния
медь
- олово
Слайд 14Курс “Структура и свойства цветных металлов и сплавов“
Состав и свойства
некоторых бронз
Слайд 15Курс “Структура и свойства цветных металлов и сплавов“
Состав и свойства
некоторых бронз
Слайд 16Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния
Cu
- Al
Слайд 17Курс “Структура и свойства цветных металлов и сплавов“

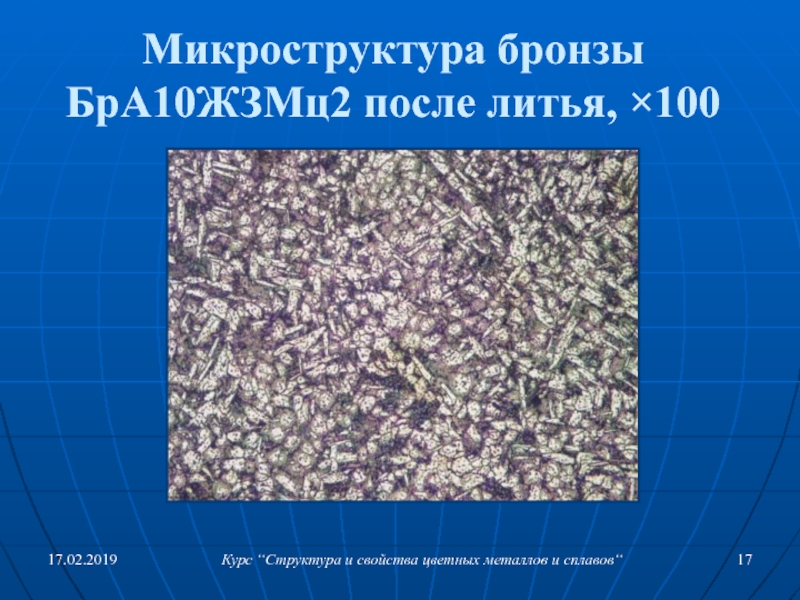

Микроструктура бронзы БрА10ЖЗМц2
после литья, 100
Слайд 18Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния
Cu
- Be
Слайд 19Курс “Структура и свойства цветных металлов и сплавов“
Электропроводность медных сплавов,
легированных Co и Si раздельно,
и соединением Co2Si
Слайд 20Курс “Структура и свойства цветных металлов и сплавов“
Медно-никелевые сплавы
Диаграмма состояния
Cu - Ni
Слайд 22Курс “Структура и свойства цветных металлов и сплавов“
Металлургические заводы поставляют
никель в виде катодов, слитков и гранул шести марок (ГОСТ
849 – 97)
Слайд 23Курс “Структура и свойства цветных металлов и сплавов“
Марки и свойства
полуфабрикатного никеля
Слайд 24Курс “Структура и свойства цветных металлов и сплавов“
Состав и свойства
никелевых сплавов разных назначений
Слайд 25Курс “Структура и свойства цветных металлов и сплавов“
Двухкомпонентные диаграммы состояния,
составившие базовую систему легирования ЖНС (нимоники)
Слайд 26Курс “Структура и свойства цветных металлов и сплавов“
Двухкомпонентные диаграммы состояния,
составившие базовую систему легирования ЖНС
Слайд 27Курс “Структура и свойства цветных металлов и сплавов“

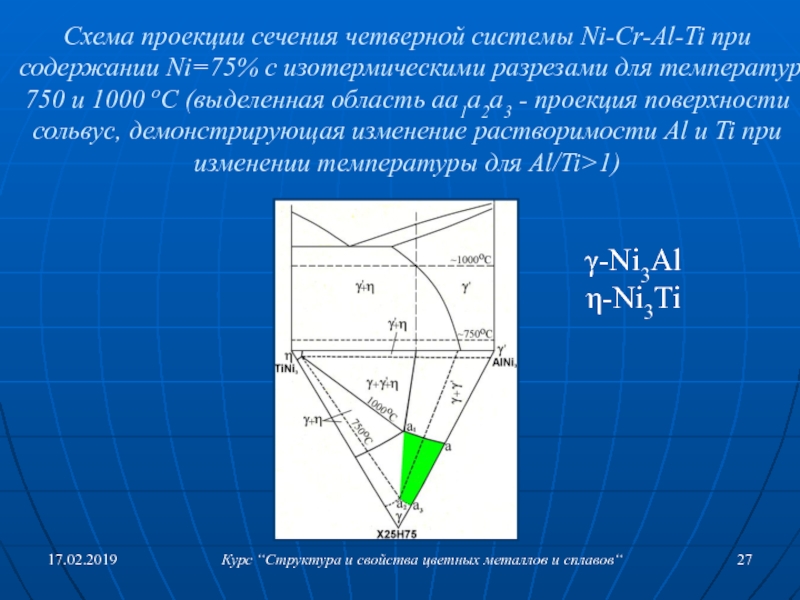

Схема проекции сечения
четверной системы Ni-Cr-Al-Ti при содержании Ni=75% с изотермическими разрезами для
температур 750 и 1000 оС (выделенная область аа1а2а3 - проекция поверхности сольвус, демонстрирующая изменение растворимости Al и Ti при изменении температуры для Al/Ti>1)
-Ni3Al
-Ni3Ti
Слайд 28Курс “Структура и свойства цветных металлов и сплавов“

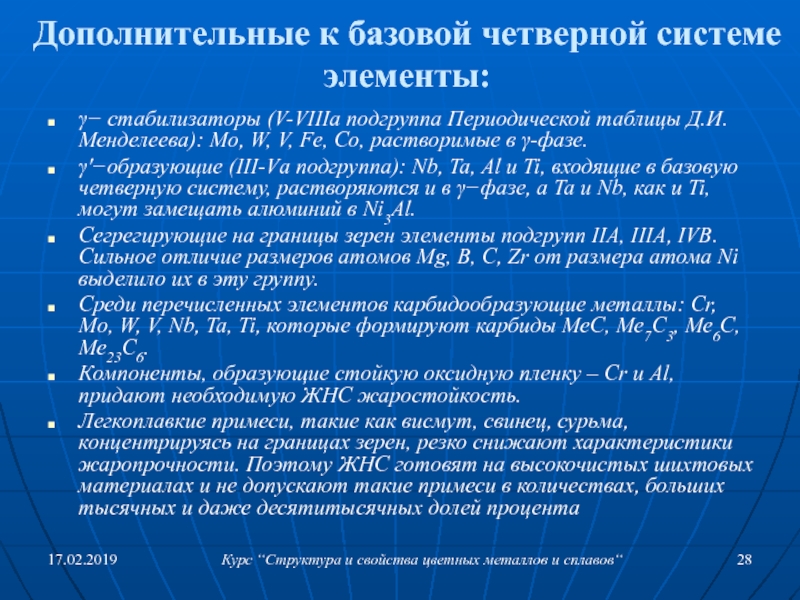

Дополнительные к базовой
четверной системе элементы:
стабилизаторы (V-VIIIа подгруппа Периодической таблицы Д.И.Менделеева): Mo,
W, V, Fe, Co, растворимые в -фазе.
образующие (III-Vа подгруппа): Nb, Ta, Al и Ti, входящие в базовую четверную систему, растворяются и в фазе, а Ta и Nb, как и Ti, могут замещать алюминий в Ni3Al.
Сегрегирующие на границы зерен элементы подгрупп IIA, IIIA, IVB. Сильное отличие размеров атомов Mg, B, C, Zr от размера атома Ni выделило их в эту группу.
Среди перечисленных элементов карбидообразующие металлы: Cr, Mo, W, V, Nb, Ta, Ti, которые формируют карбиды МеС, Ме7С3, Ме6С, Ме23С6.
Компоненты, образующие стойкую оксидную пленку – Cr и Al, придают необходимую ЖНС жаростойкость.
Легкоплавкие примеси, такие как висмут, свинец, сурьма, концентрируясь на границах зерен, резко снижают характеристики жаропрочности. Поэтому ЖНС готовят на высокочистых шихтовых материалах и не допускают такие примеси в количествах, больших тысячных и даже десятитысячных долей процента
Слайд 29Курс “Структура и свойства цветных металлов и сплавов“
Принципы легирования жаропрочных
никелевых сплавов
Деформационный наклеп или нагартовка;
Растворное упрочнение специально подобранными растворимыми
легирующими компонентами;
Упрочнение дисперсионным твердением, т.е. частицами в результате закалки и старения ~2/d;
Упрочнение скелетными сетками частиц вдоль границ зерен.
Слайд 30Курс “Структура и свойства цветных металлов и сплавов“
Схема сверхструктуры с
антифазной границей mn до (а) и после пересечения кристалла единичной
дислокацией по плоскости pq (б); видно увеличение поверхности АФГ на величину сдвига
Слайд 31Курс “Структура и свойства цветных металлов и сплавов“
Кубическая форма частиц
-фазы в сплаве ЖС6Ф, углеродно-платиновая реплика
Слайд 32Курс “Структура и свойства цветных металлов и сплавов“
Схема политермического разреза
многокомпонентной системы, в которой выделена область составов ЖНС, деформируемых и
литейных, у которых при охлаждении из сложнолегированного -раствора выделяются '-фаза и карбиды К1 и К2
Слайд 33Курс “Структура и свойства цветных металлов и сплавов“
Трехкристальная лопатка из
ЖНС, полученная направленной кристаллизацией с каналами внутреннего охлаждения
Слайд 34Курс “Структура и свойства цветных металлов и сплавов“
Два уровня размеров
частиц фазы в сплаве ЖС6Ф, углеродно-платиновая реплика
Слайд 35Курс “Структура и свойства цветных металлов и сплавов“

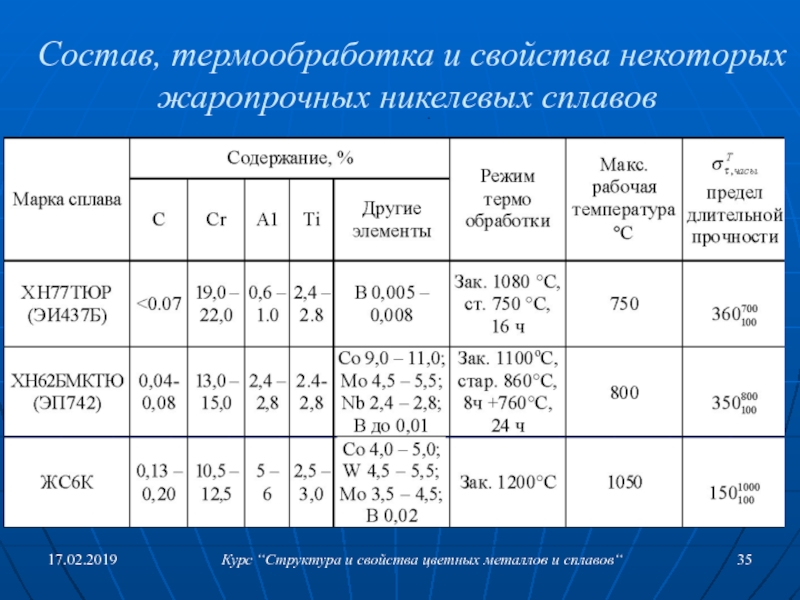

Состав, термообработка и
свойства некоторых жаропрочных никелевых сплавов
Слайд 37Курс “Структура и свойства цветных металлов и сплавов“
Распространенность в земной
коре, кристаллическая структура и некоторые физические свойства
тугоплавких металлов
Слайд 38Курс “Структура и свойства цветных металлов и сплавов“

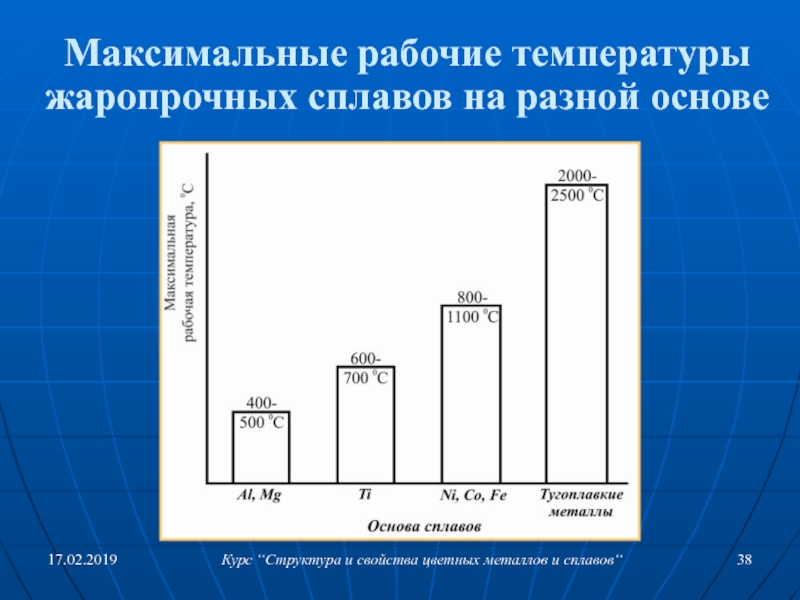

Максимальные рабочие температуры
жаропрочных сплавов на разной основе
Слайд 39Курс “Структура и свойства цветных металлов и сплавов“
Температура плавления переходных
металлов трех длинных периодов периодической системы
Слайд 40Курс “Структура и свойства цветных металлов и сплавов“
Растворимость углерода, азота
и кислорода в
тугоплавких металлах VА и V1А-подгрупп
при комнатной температуре
Слайд 41Курс “Структура и свойства цветных металлов и сплавов“

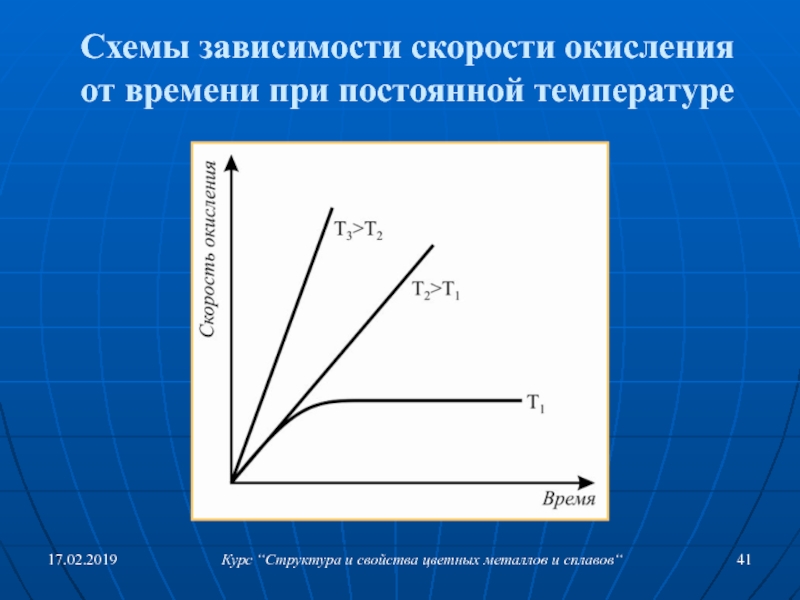

Схемы зависимости скорости
окисления
от времени при постоянной температуре
Слайд 42Курс “Структура и свойства цветных металлов и сплавов“

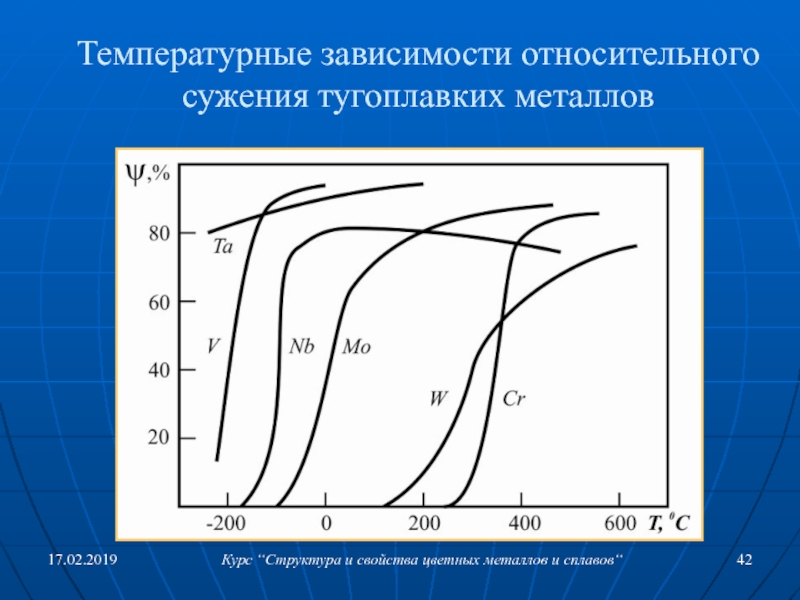

Температурные зависимости относительного
сужения тугоплавких металлов
Слайд 43Курс “Структура и свойства цветных металлов и сплавов“
Схемы структур тугоплавких
ОЦК металлов в различных состояниях: а – г -структуры в
световом микроскопе;
д – ж -дислокационная структура фольги в электронном микроскопе;
а – литое состояние; б – деформированное;
в – рекристаллизованное состояние; г – монокристалл;
д – гомогенное распределение дислокаций;
е – ячеистая структура; ж – полигонизованная структура
Слайд 44Курс “Структура и свойства цветных металлов и сплавов“

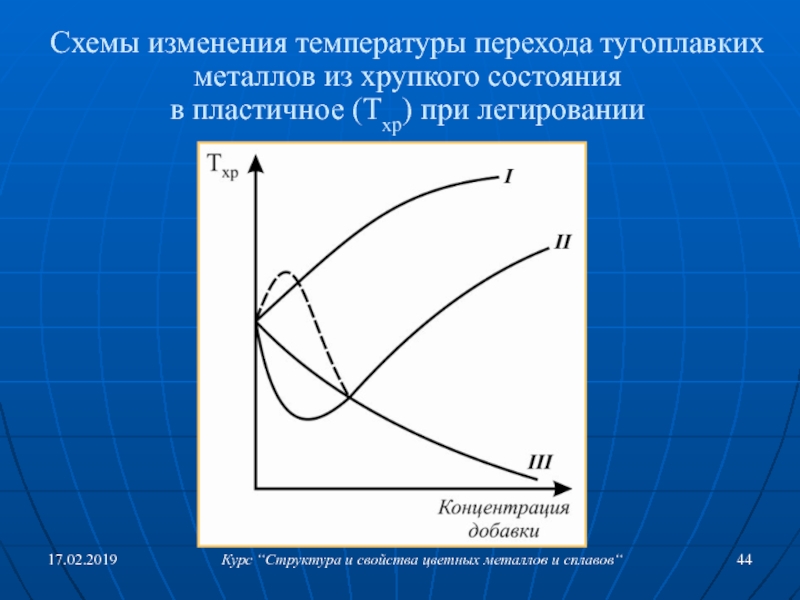

Схемы изменения температуры
перехода тугоплавких металлов из хрупкого состояния
в пластичное (Тхр) при
легировании
Слайд 45Курс “Структура и свойства цветных металлов и сплавов“
Температурные зависимости
предела
прочности (а) и удельной прочности (б) тугоплавких металлов
Слайд 46Курс “Структура и свойства цветных металлов и сплавов“
Лекция №3
Промышленные сплавы
тугоплавких металлов.
Вольфрам и его сплавы.
Принципы легирования вольфрама.
Области
применения.
Молибден и его сплавы.
Химический состав и свойства молибденовых сплавов.
Принципы легирования и области применения молибденовых сплавов.
Ниобиевые сплавы.
Химический состав и механические свойства ниобиевых сплавов. Области применения.
Тантал и его сплавы. Достоинства тантала.
Слайд 47Курс “Структура и свойства цветных металлов и сплавов“

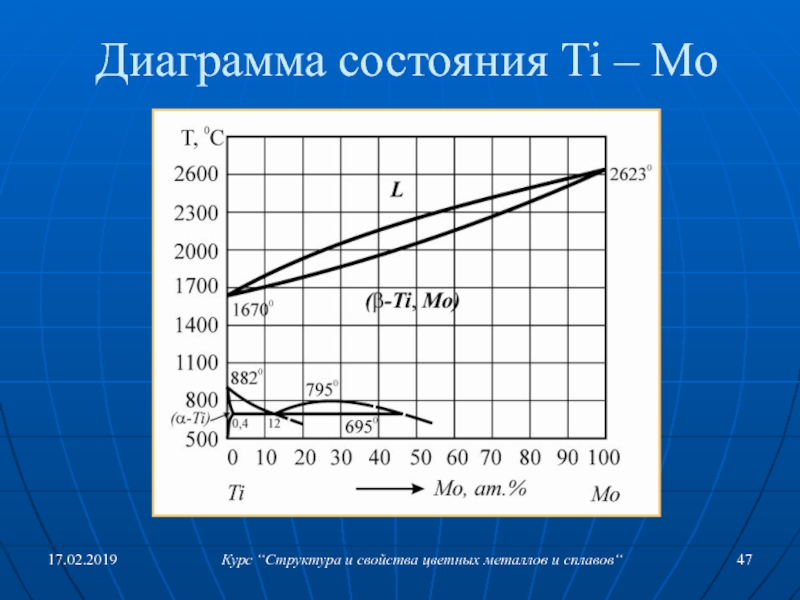

Диаграмма состояния Ti
– Mo
Слайд 48Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния Mo
– W
Слайд 49Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния Zr
– Nb
Слайд 50Курс “Структура и свойства цветных металлов и сплавов“
Температурные зависимости предела
прочности вольфрамовых сплавов
Слайд 51Курс “Структура и свойства цветных металлов и сплавов“
Расшифровка кривых на
слайде 240
Слайд 52Курс “Структура и свойства цветных металлов и сплавов“

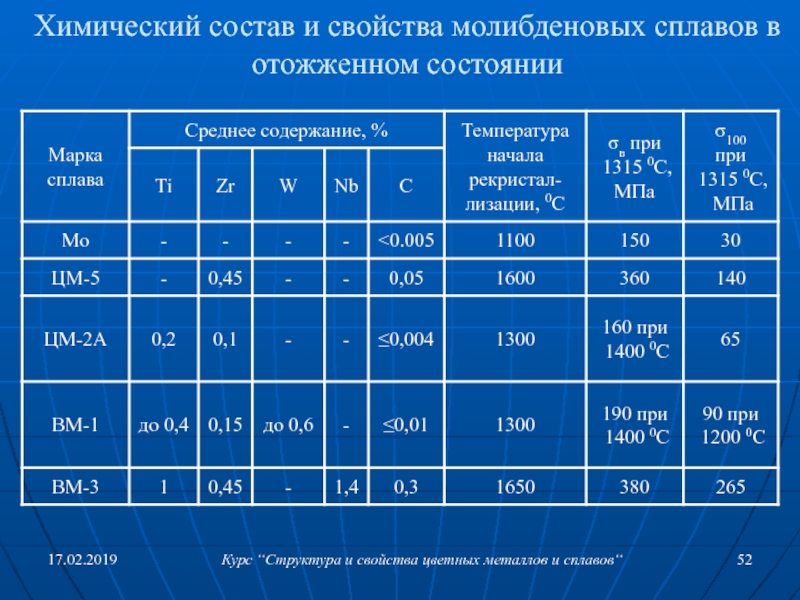

Химический состав и
свойства молибденовых сплавов в отожженном состоянии
Слайд 53Курс “Структура и свойства цветных металлов и сплавов“
Химический состав и
свойства ниобиевых сплавов
Слайд 54ЛЕГКОПЛАВКИЕ МЕТАЛЛЫ И ИХ СПЛАВЫ
Слайд 55Курс “Структура и свойства цветных металлов и сплавов“
Сплавы на основе
легкоплавких металлов
Цинк и цинковые сплавы. Литейные и антифрикционные промышленные цинковые
сплавы. Механические свойства и области применения литейных сплавов на основе цинка. Механические свойства и области применения антифрикционных сплавов на основе цинка. Свинец, олово и их сплавы. Марки и области применения оловянно-свинцовых бессурьмянистых припоев.
Слайд 56Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния Zn-Al
(расчет по программе Thermo-Calc)
Слайд 57Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния Zn-Al-Cu
Слайд 58Курс “Структура и свойства цветных металлов и сплавов“
Микроструктура цинкового сплава
ЦАМ 10-5
Слайд 59Курс “Структура и свойства цветных металлов и сплавов“
Механические свойства некоторых
литейных сплавов на основе цинка
Слайд 60Курс “Структура и свойства цветных металлов и сплавов“
Механические свойства цинковых
антифрикционных сплавов
Слайд 61Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния Pb-Ca
Слайд 62Курс “Структура и свойства цветных металлов и сплавов“
Микроструктуры баббитов
Б16
Б83
Слайд 63Курс “Структура и свойства цветных металлов и сплавов“
Физико-механические свойства
свинцовых
и оловянных баббитов
Слайд 64Курс “Структура и свойства цветных металлов и сплавов“
Диаграмма состояния Sn-Pb
Слайд 65Курс “Структура и свойства цветных металлов и сплавов“

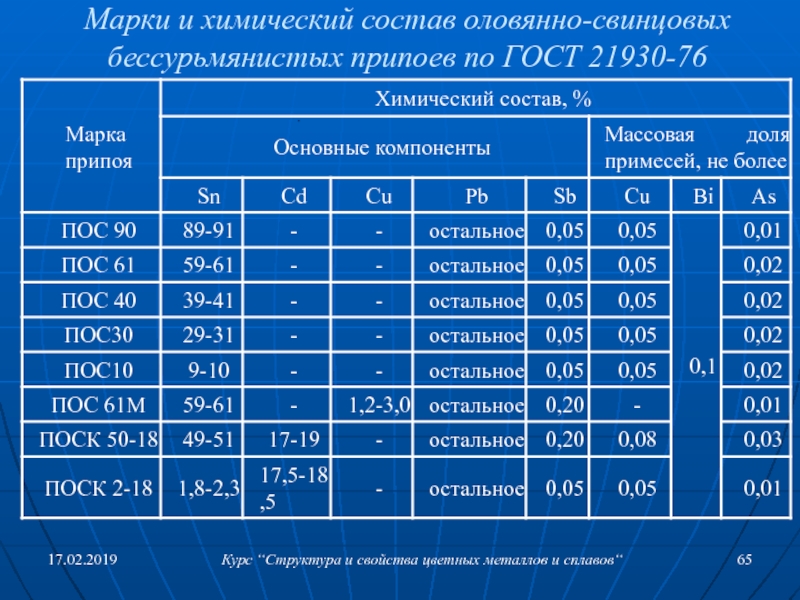

Марки и химический
состав оловянно-свинцовых бессурьмянистых припоев по ГОСТ 21930-76
Слайд 66Курс “Структура и свойства цветных металлов и сплавов“
Микроструктура сплавов
ПОС61
ПОС40
Слайд 67Курс “Структура и свойства цветных металлов и сплавов“

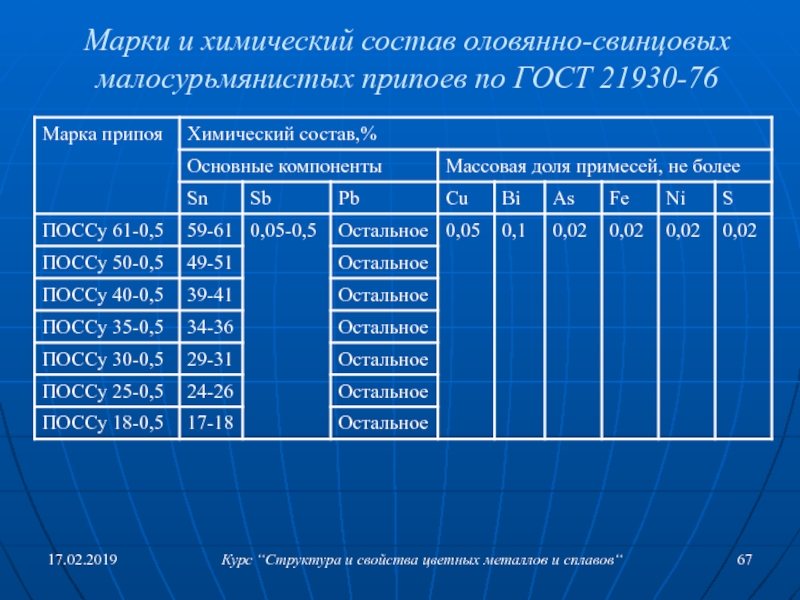

Марки и химический
состав оловянно-свинцовых малосурьмянистых припоев по ГОСТ 21930-76
