Слайд 1Медицинская информатика. Архитектура ЭВМ
Тишков А.В.
к.ф.-м.н., доцент
Царева В.Р.
инженер Упр. ИТО
Слайд 2Большинству компьютеров для работы нужны 3 совместимых элемента:
Слайд 3Эволюция вычислительной техники. Первый этап: ручной
Слайд 4Эволюция вычислительной техники. Второй этап: механический
1623 – машина Шиккарда “Считающие
часы”
1642 – суммирующая машина Паскаля
1673 – машина Лейбница
1804 – перфоракты
Жаккара
1820 – арифмометр Томаса. Первый серийный калькулятор
1835 – проект аналитической машины Бэббиджа
Слайд 5Эволюция вычислительной техники. Третий этап: электронный
Начало электронного этапа развития
вычислительной техники связывают с созданием в США в конце 1945
г. электронной вычислительной машины ЭНИАК.
Слайд 7Гарвардская архитектура — архитектура ЭВМ, отличительными признаками которой являются:
1. Хранилище инструкций и
хранилище данных представляют собой разные физические устройства.
2. Канал инструкций и
канал данных также физически разделены.
Архитектура была разработана Говардом Эйкеном в конце 1930-х годов в Гарвардском университете.

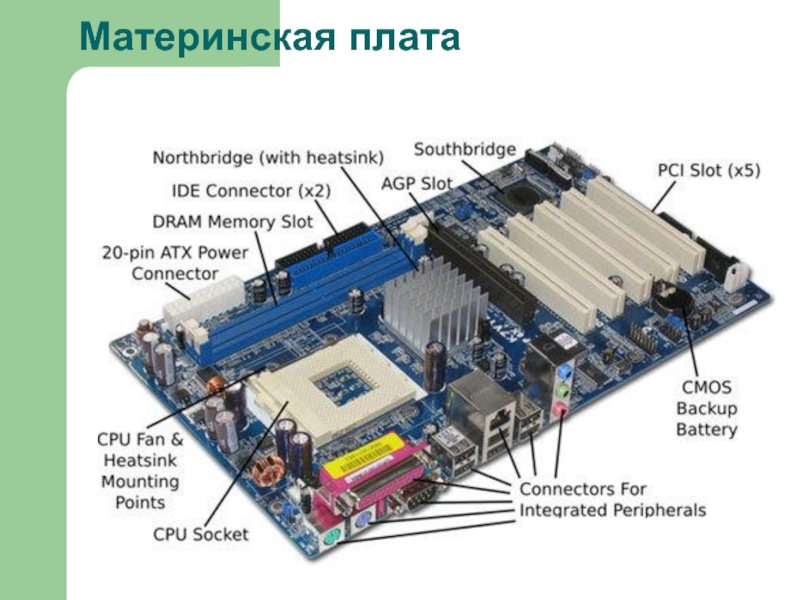

Слайд 10 Центральное процессорное устройство — ЦПУ
Intel Celeron 1100 Socket 370 в корпусе FC-PGA2,
вид снизу (слева) и сверху (справа)
Слайд 11Процессор
Процессор представляет собой цифровой автомат с памятью
Счетчик команд
Арифметико - логическое
устройство
Устройство
управления
Шина
данных
Шина
адреса
Шина
управления

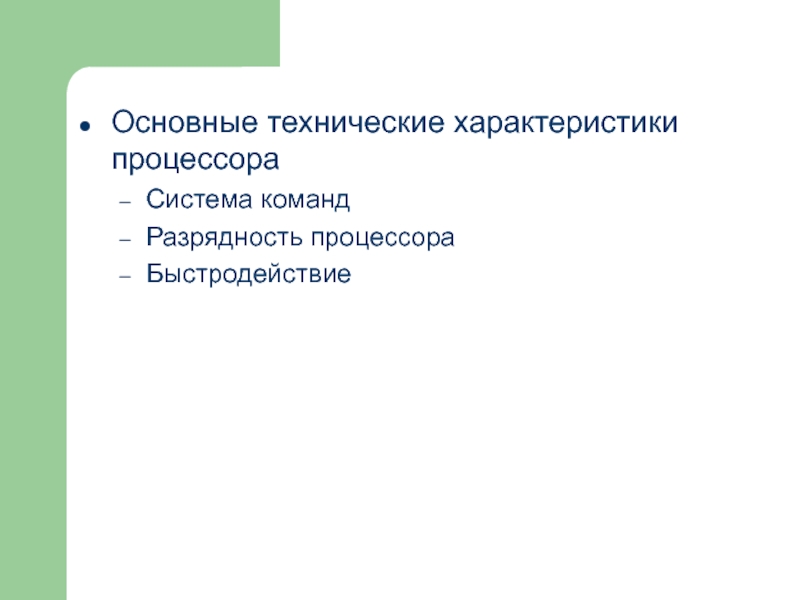

Слайд 12Основные технические характеристики процессора
Система команд
Разрядность процессора
Быстродействие
Слайд 16Память ЭВМ
Память, не теряющая информацию после выключения питания:
постоянные запоминающие устройства;
устройства
хранения информации на магнитном носителе;
прочие устройства (перфокарты, перфоленты и т.п.).
Память,
теряющая информацию после выключения питания.
Оперативные запоминающие устройства (ОЗУ).
Слайд 17Память ЭВМ
Основные технические характеристики памяти:
размер (количество бит или байт хранимой
информации);
максимально допустимый адресуемый размер;
время считывания (записи).
Слайд 18ОЗУ: SIMM
SIMM (Single In-line Memory Module, односторонний модуль памяти) — модули памяти с однорядным расположением контактов, широко
применявшиеся в компьютерных системах в 1990-е годы.
Слайд 19ОЗУ: DIMM
DIMM (англ. Dual In-line Memory Module, двухсторонний модуль памяти) — форм-фактор (тип) модулей памяти DRAM.
контакты,
расположенные на разных сторонах модуля, являются независимыми, в отличие от
SIMM
реализует функцию обнаружения и исправления ошибок
Слайд 20DDR,DDR2,3,4
DDR SDRAM ( Double Data Rate Synchronous Dynamic Random Access Memory — синхронная
динамическая память с произвольным доступом и удвоенной скоростью передачи данных)
Слайд 21Устройства ввода-вывода
Контроллер - устройство, предназначенное для согласования электрических сигналов между
системной шиной ЭВМ и конкретным физическим устройством ввода - вывода.
Контроллер
представлен на шине адреса, как правило, в виде двух регистров - регистра состояния и регистра данных.
