Слайд 1Металлические конструкции, включая сварку Часть 1 Элементы и соединения
Ауд. 6-313
Федеральное государственное

бюджетное образовательное учреждение высшего образования «Уфимский государственный нефтяной технический университет»

Архитектурно-строительный

институт
Кафедра Строительные конструкции

Порываев Илья Аркадьевич – к.т.н. доцент

Металлические конструкции, включая сварку Часть 1 Элементы и соединенияАуд. 6-313Федеральное государственное бюджетное образовательное учреждение высшего образования «Уфимский

Слайд 2Лекция 7 Колонны и стержни, работающие на центральное сжатие

Общая характеристика

Сплошные

колонны

Сквозные колонны

Лекция 7 Колонны и стержни, работающие на центральное сжатиеОбщая характеристикаСплошные колонныСквозные колонны

Слайд 3Общая характеристика

Общая характеристика

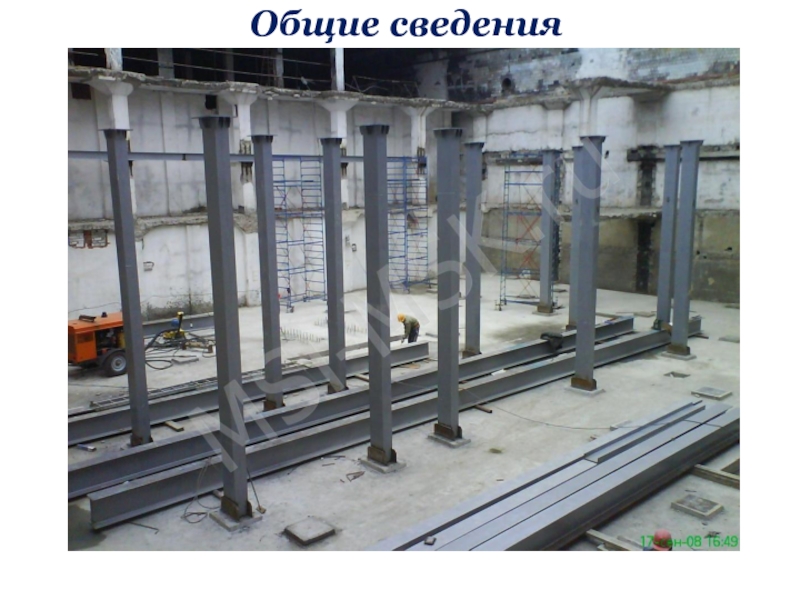

Слайд 4Общие сведения

Общие сведения

Слайд 5Общие сведения
Центрально-сжатые стержни используются в качестве самостоятельных конструктивных элементов, поддерживающих

междуэтажные перекрытия зданий, рабочие площадки, путепроводы, эстакады и т.д.
Работают в

составе ферм, структурных и сетчатых покрытий, вантовых систем

Общие сведенияЦентрально-сжатые стержни используются в качестве самостоятельных конструктивных элементов, поддерживающих междуэтажные перекрытия зданий, рабочие площадки, путепроводы, эстакады

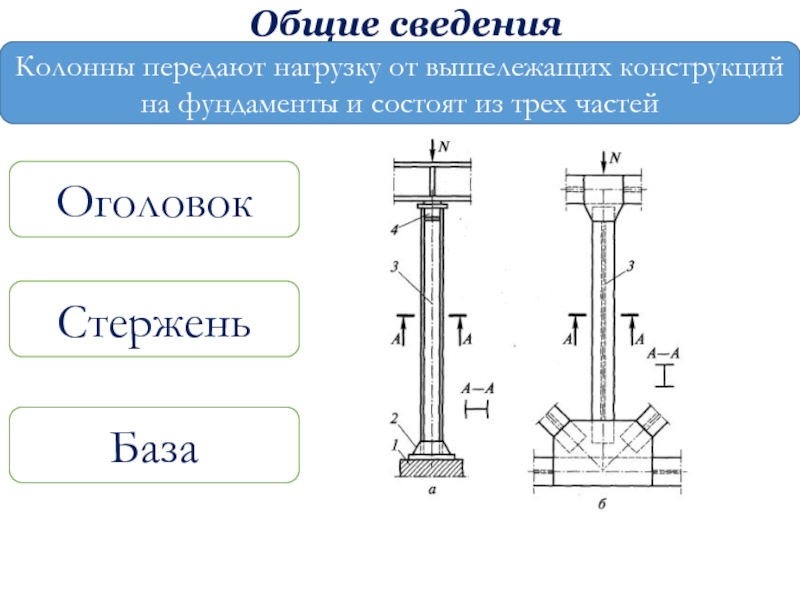

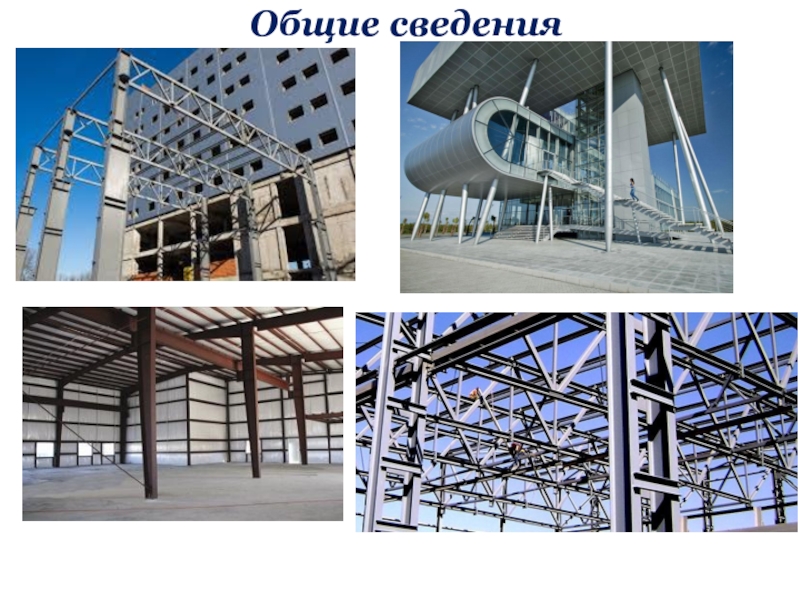

Слайд 6Общие сведения
Колонны передают нагрузку от вышележащих конструкций на фундаменты и

состоят из трех частей
Оголовок
Стержень
База

Общие сведенияКолонны передают нагрузку от вышележащих конструкций на фундаменты и состоят из трех частейОголовокСтерженьБаза

Слайд 7Общие сведения

Общие сведения

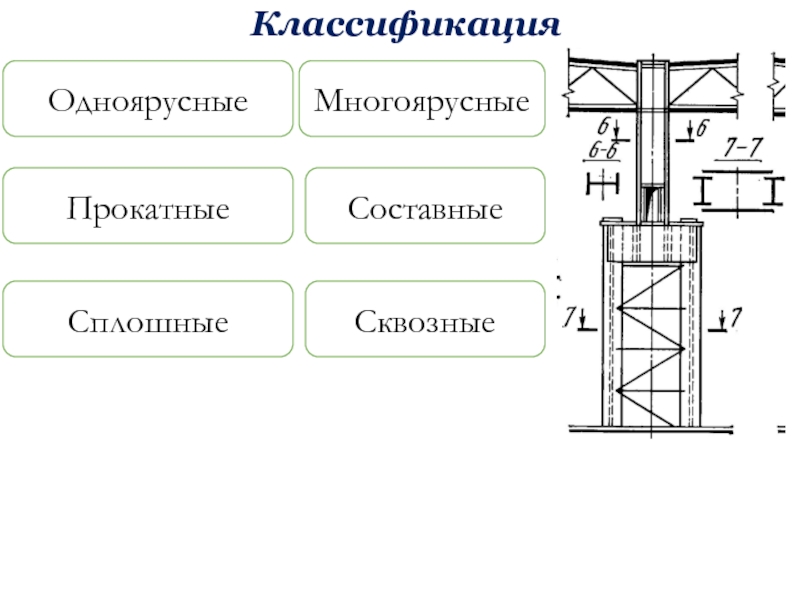

Слайд 8Классификация
Одноярусные
Многоярусные
Прокатные
Составные
Сплошные
Сквозные

КлассификацияОдноярусныеМногоярусныеПрокатныеСоставныеСплошныеСквозные

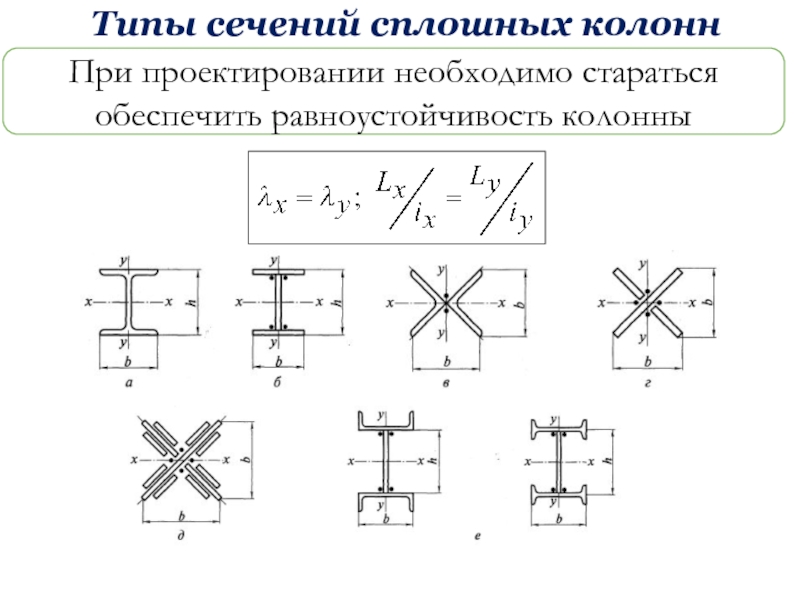

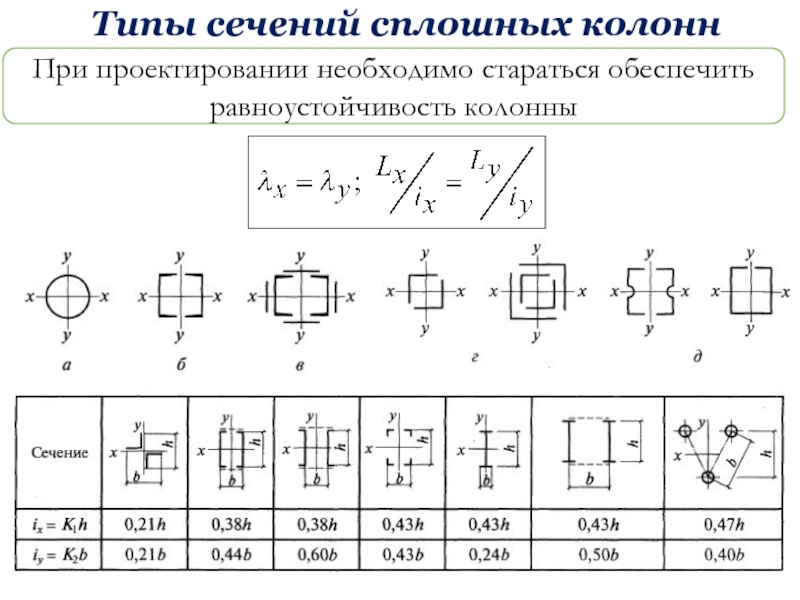

Слайд 9Типы сечений сплошных колонн
При проектировании необходимо стараться обеспечить равноустойчивость колонны

Типы сечений сплошных колоннПри проектировании необходимо стараться обеспечить равноустойчивость колонны

Слайд 10Типы сечений сплошных колонн
При проектировании необходимо стараться обеспечить равноустойчивость колонны

Типы сечений сплошных колоннПри проектировании необходимо стараться обеспечить равноустойчивость колонны

Слайд 11Типы сечений сплошных колонн
При проектировании необходимо стараться обеспечить равноустойчивость колонны

Типы сечений сплошных колоннПри проектировании необходимо стараться обеспечить равноустойчивость колонны

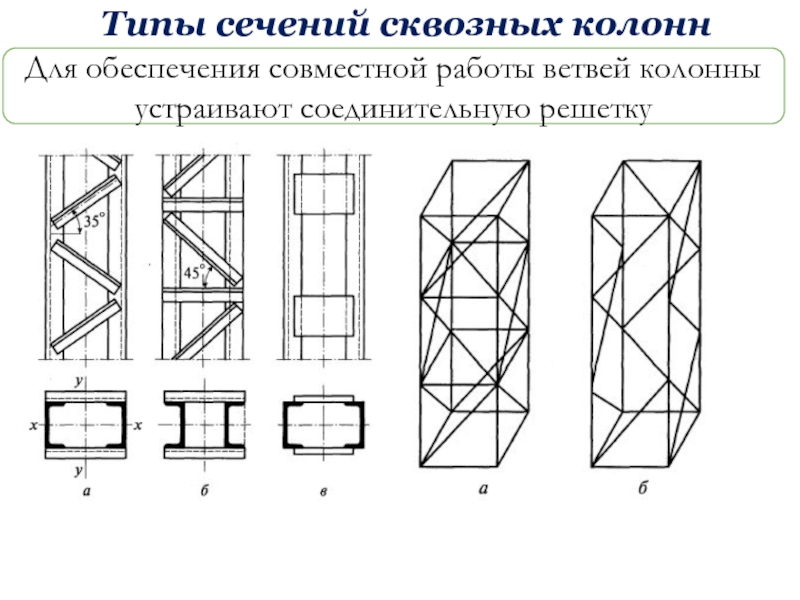

Слайд 12Типы сечений сквозных колонн
Для обеспечения совместной работы ветвей колонны устраивают

соединительную решетку

Типы сечений сквозных колоннДля обеспечения совместной работы ветвей колонны устраивают соединительную решетку

Слайд 13Типы сечений сквозных колонн
Для сохранения неизменяемости контура поперечного сечения сквозной

колонны устанавливают поперечные диафрагмы через 3-4 метра по высоте

Типы сечений сквозных колоннДля сохранения неизменяемости контура поперечного сечения сквозной колонны устанавливают поперечные диафрагмы через 3-4 метра

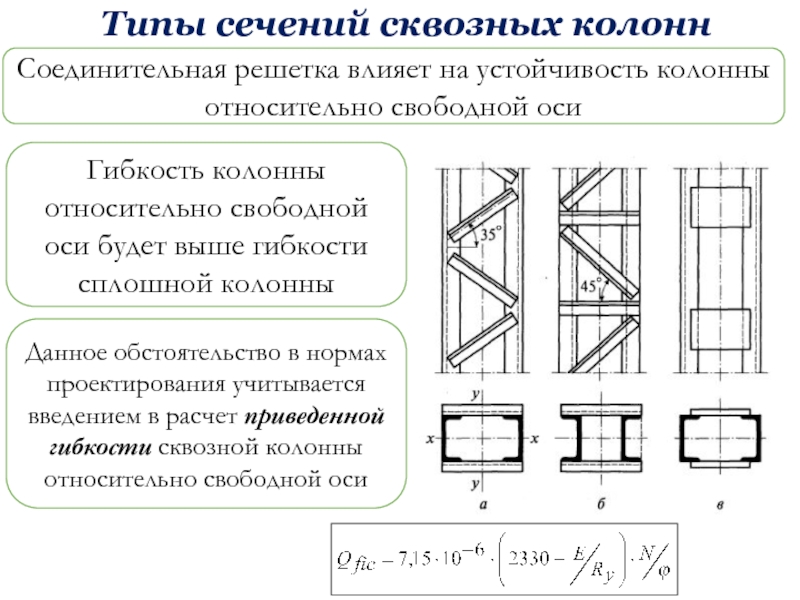

Слайд 14Типы сечений сквозных колонн
Соединительная решетка влияет на устойчивость колонны относительно

свободной оси
Гибкость колонны относительно свободной оси будет выше гибкости сплошной

колонны

Данное обстоятельство в нормах проектирования учитывается введением в расчет приведенной гибкости сквозной колонны относительно свободной оси

Типы сечений сквозных колоннСоединительная решетка влияет на устойчивость колонны относительно свободной осиГибкость колонны относительно свободной оси будет

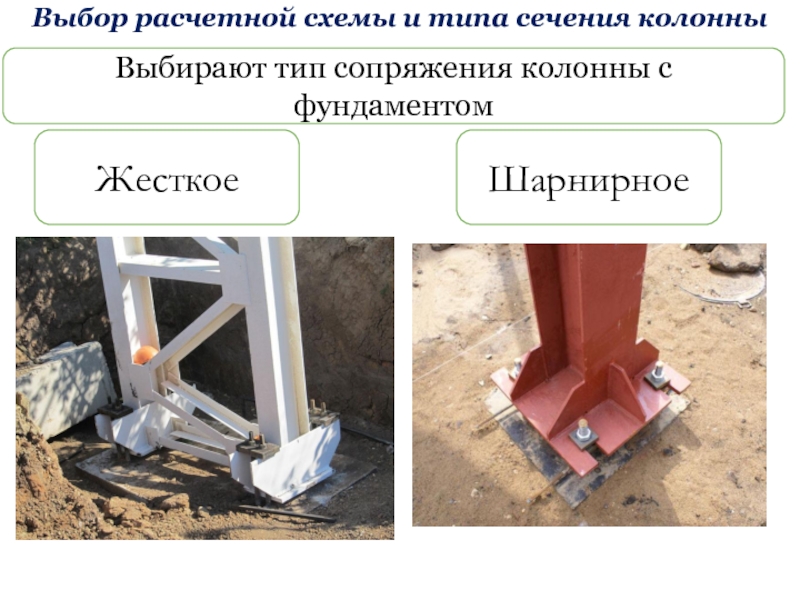

Слайд 15Выбор расчетной схемы и типа сечения колонны
Выбирают тип сопряжения колонны

с фундаментом
Жесткое
Шарнирное

Выбор расчетной схемы и типа сечения колонныВыбирают тип сопряжения колонны с фундаментомЖесткоеШарнирное

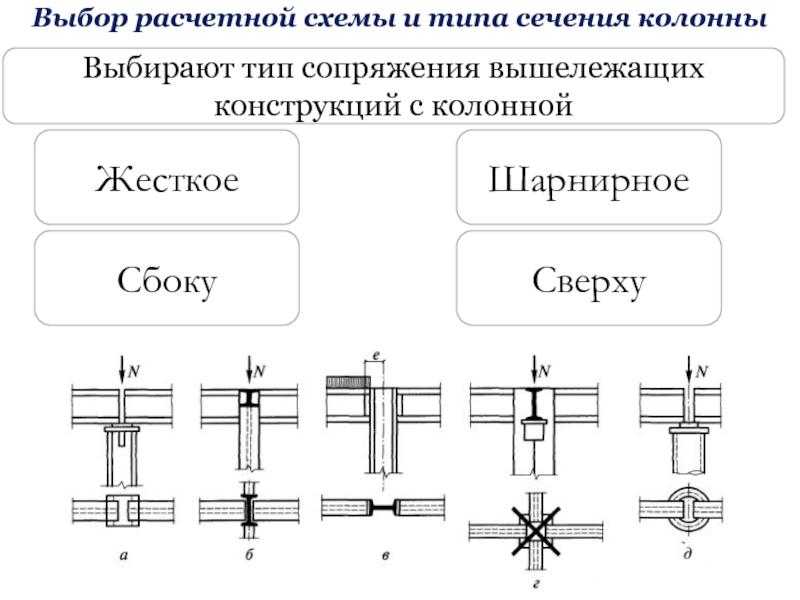

Слайд 16Выбирают тип сопряжения вышележащих конструкций с колонной
Жесткое
Шарнирное
Сбоку
Сверху
Выбор расчетной схемы и

типа сечения колонны

Выбирают тип сопряжения вышележащих конструкций с колоннойЖесткоеШарнирноеСбокуСверхуВыбор расчетной схемы и типа сечения колонны

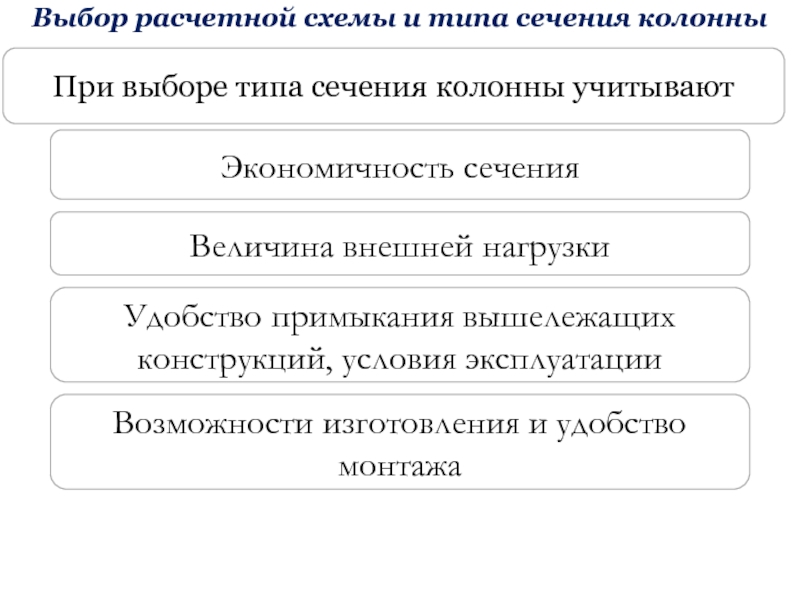

Слайд 17При выборе типа сечения колонны учитывают
Экономичность сечения
Величина внешней нагрузки
Удобство примыкания

вышележащих конструкций, условия эксплуатации
Возможности изготовления и удобство монтажа
Выбор расчетной схемы

и типа сечения колонны

При выборе типа сечения колонны учитываютЭкономичность сеченияВеличина внешней нагрузкиУдобство примыкания вышележащих конструкций, условия эксплуатацииВозможности изготовления и удобство

Слайд 18Сплошные колонны

Сплошные колонны

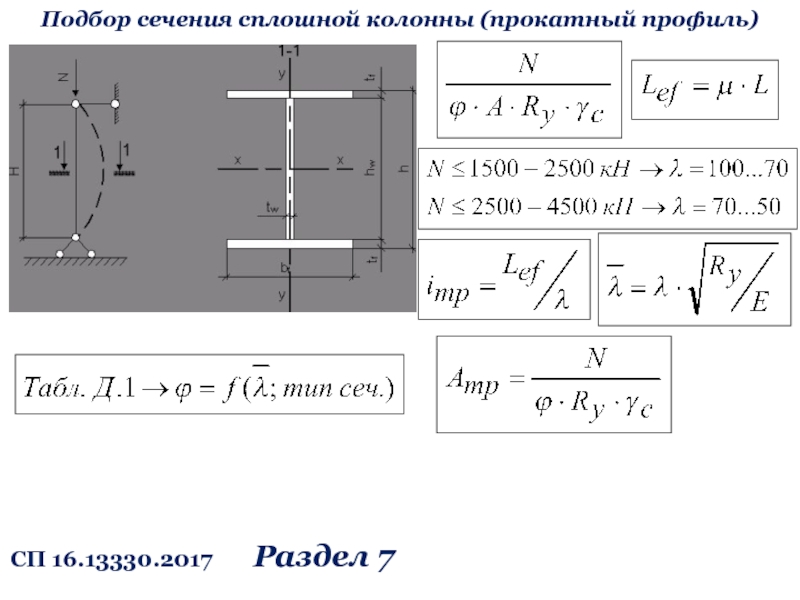

Слайд 19Подбор сечения сплошной колонны (прокатный профиль)
СП 16.13330.2017
Раздел 7

Подбор сечения сплошной колонны (прокатный профиль)СП 16.13330.2017Раздел 7

Слайд 20Подбор сечения сплошной колонны (сварной профиль)
СП 16.13330.2017
Раздел 7

Подбор сечения сплошной колонны (сварной профиль)СП 16.13330.2017Раздел 7

Слайд 21Подбор сечения сплошной колонны (сварной профиль)
СП 16.13330.2017
Раздел 7

Подбор сечения сплошной колонны (сварной профиль)СП 16.13330.2017Раздел 7

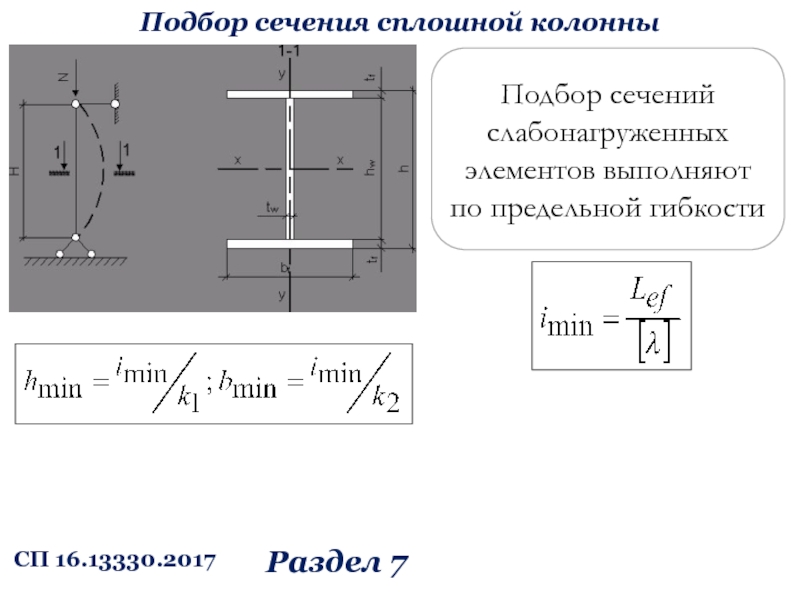

Слайд 22Подбор сечения сплошной колонны
Подбор сечений слабонагруженных элементов выполняют по предельной

гибкости
СП 16.13330.2017
Раздел 7

Подбор сечения сплошной колонныПодбор сечений слабонагруженных элементов выполняют по предельной гибкостиСП 16.13330.2017Раздел 7

Слайд 23Сквозные колонны

Сквозные колонны

Слайд 24Подбор сечения сквозной колонны
Расчет относительно материальной оси (Х)
СП 16.13330.2017
Раздел 7

Подбор сечения сквозной колонныРасчет относительно материальной оси (Х)СП 16.13330.2017Раздел 7

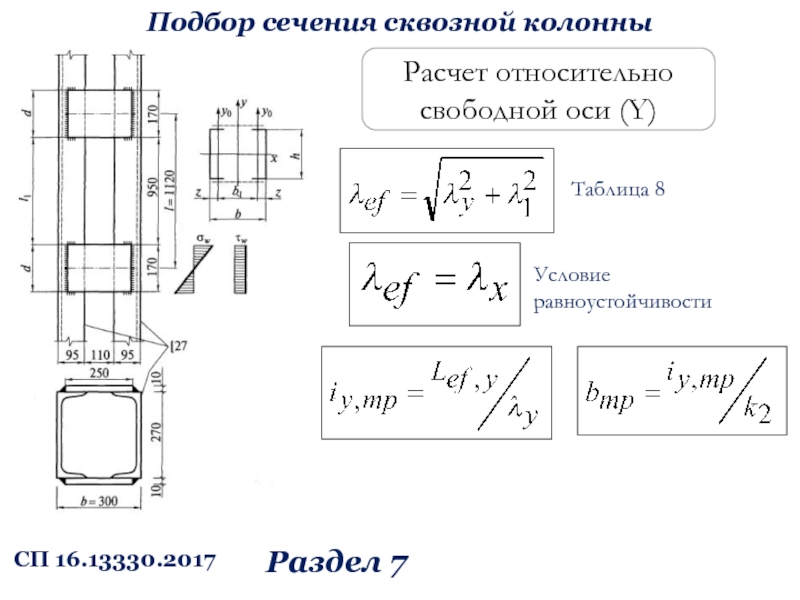

Слайд 25Подбор сечения сквозной колонны
Расчет относительно свободной оси (Y)
Таблица 8
Условие равноустойчивости
СП

16.13330.2017
Раздел 7

Подбор сечения сквозной колонныРасчет относительно свободной оси (Y)Таблица 8Условие равноустойчивостиСП 16.13330.2017Раздел 7

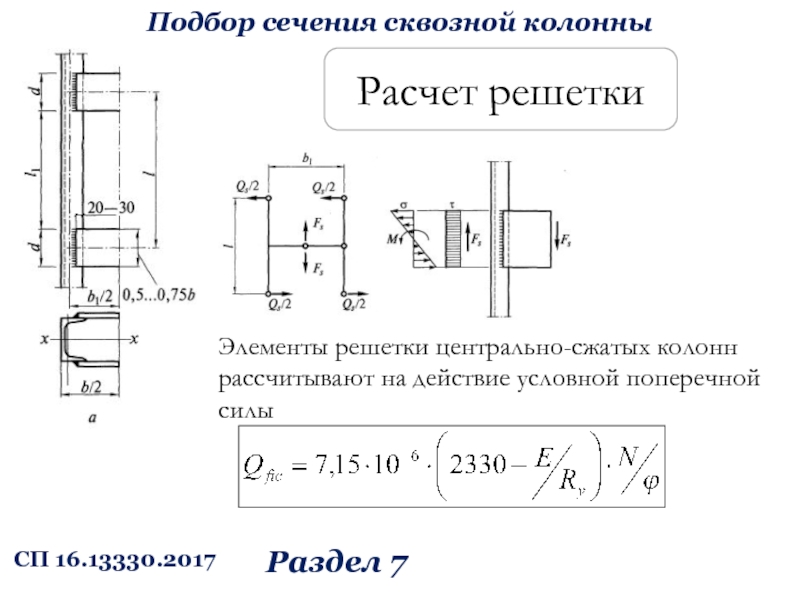

Слайд 26Подбор сечения сквозной колонны
Расчет решетки
Элементы решетки центрально-сжатых колонн рассчитывают на

действие условной поперечной силы
СП 16.13330.2017
Раздел 7

Подбор сечения сквозной колонныРасчет решеткиЭлементы решетки центрально-сжатых колонн рассчитывают на действие условной поперечной силыСП 16.13330.2017Раздел 7

Слайд 27Базы колонн
База должна отвечать принятому в расчетной схеме колонны способу

сопряжения ее с фундаментом
По конструктивному оформлению базы бывают
С траверсами
С фрезерованным

торцом

С центрирующей плитой

Базы колоннБаза должна отвечать принятому в расчетной схеме колонны способу сопряжения ее с фундаментомПо конструктивному оформлению базы

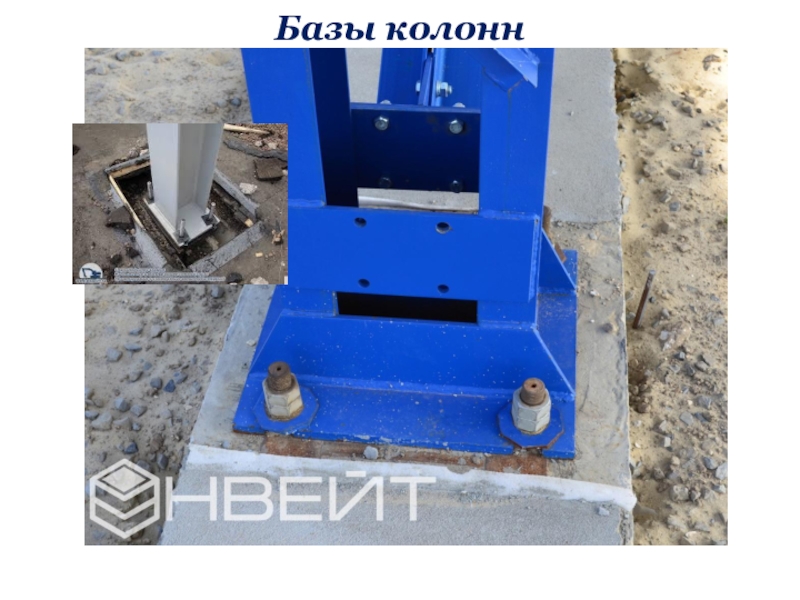

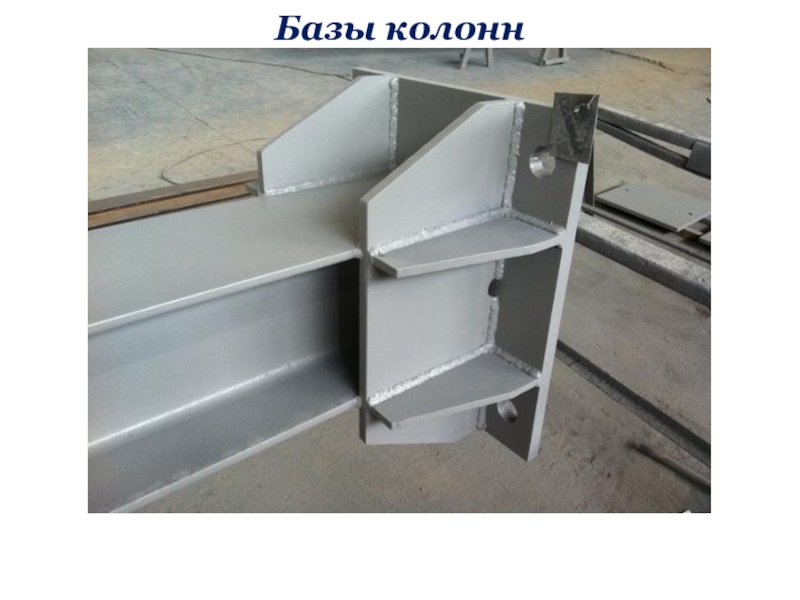

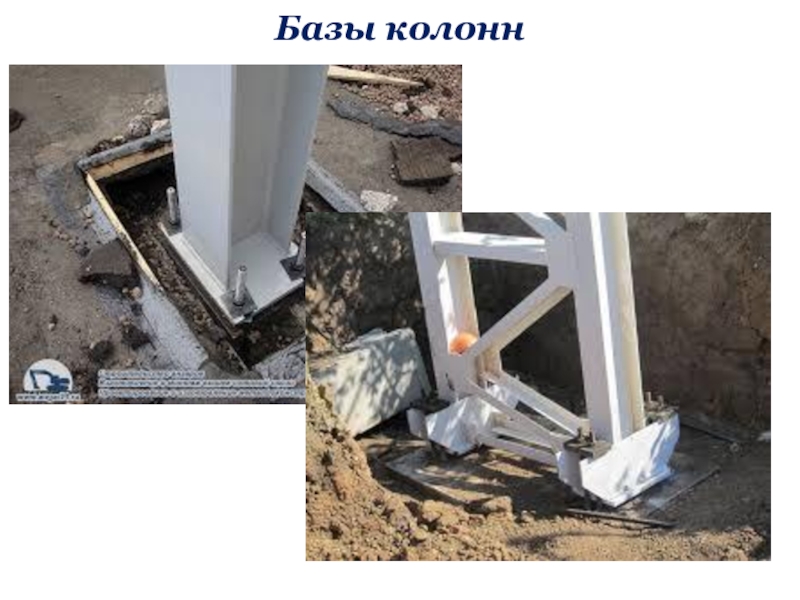

Слайд 28Базы колонн

Базы колонн

Слайд 29Базы колонн

Базы колонн

Слайд 30Базы колонн

Базы колонн

Слайд 31Базы колонн

Базы колонн

Слайд 32Базы колонн

Базы колонн

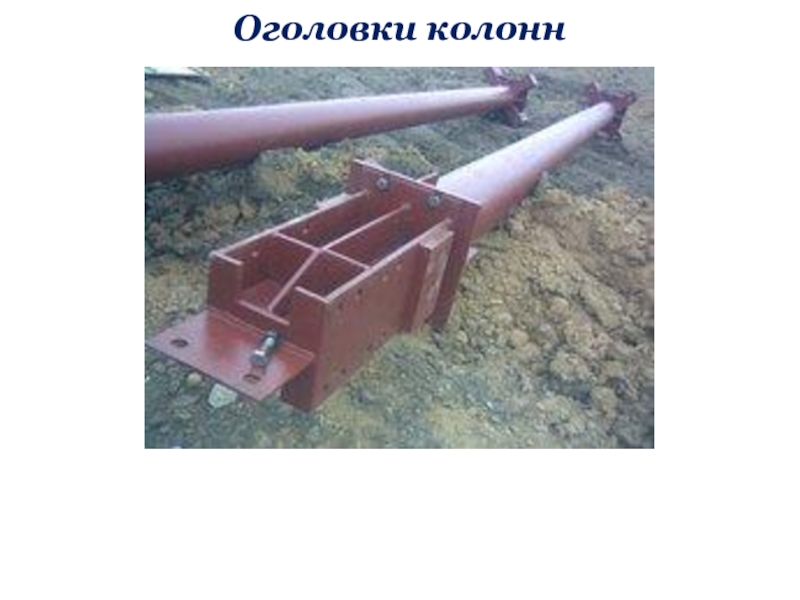

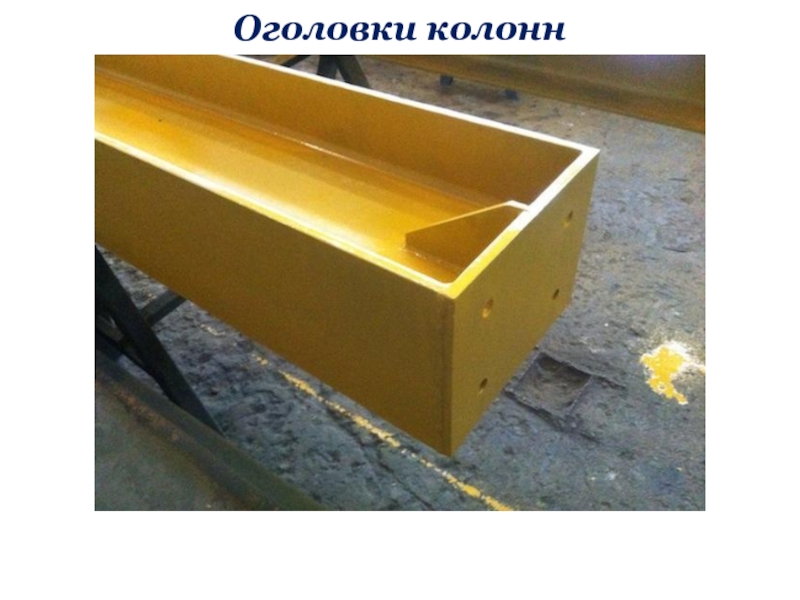

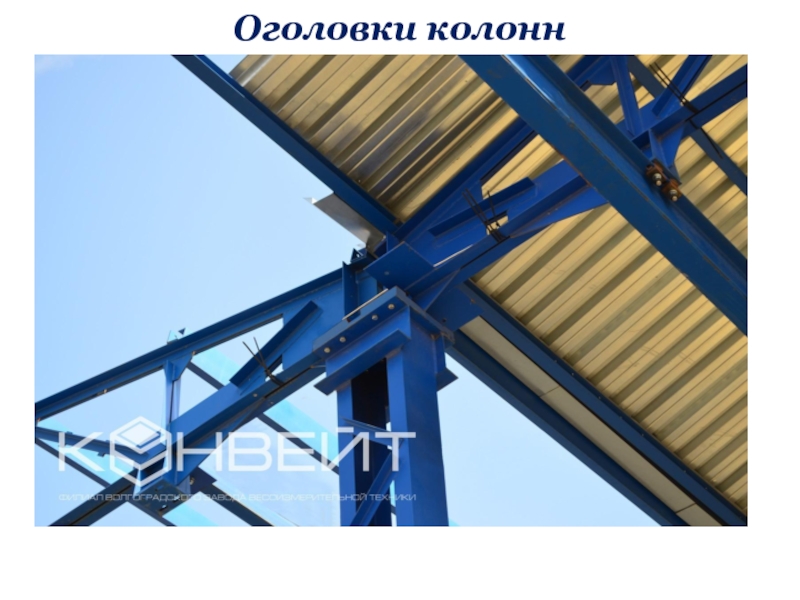

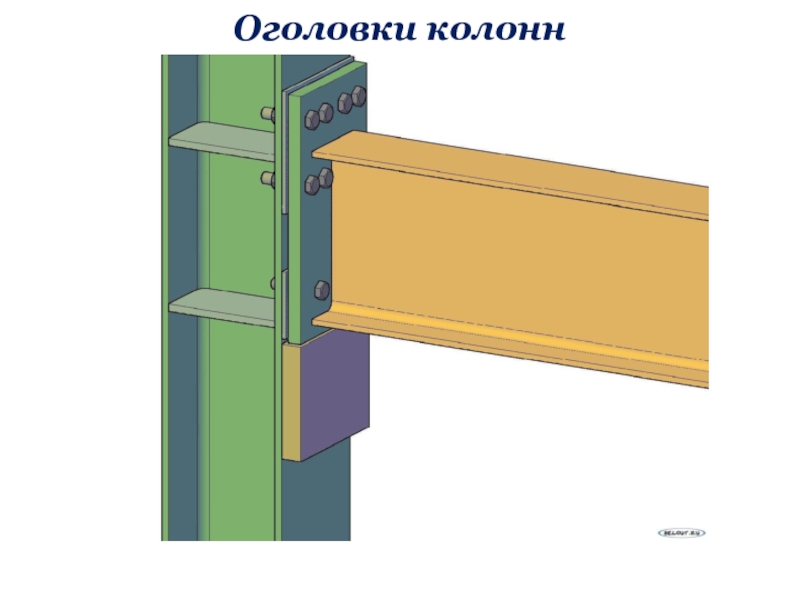

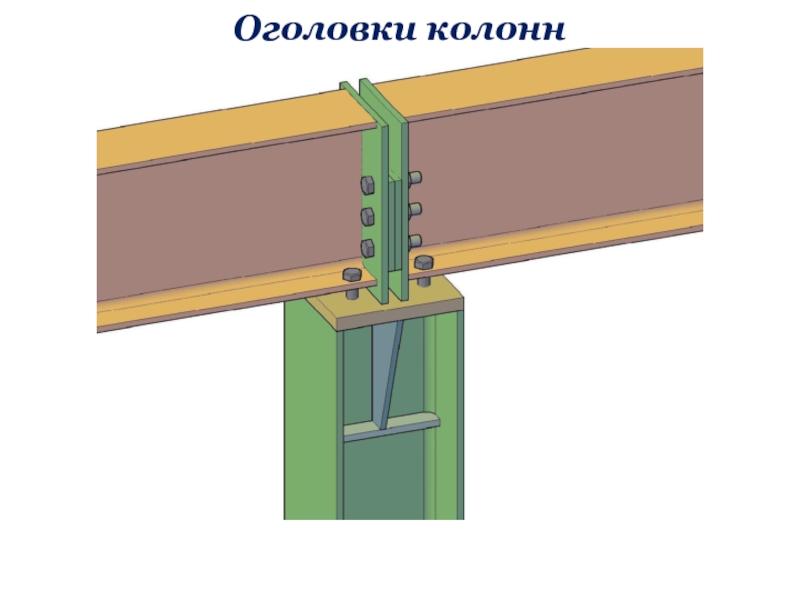

Слайд 33Оголовки колонн

Оголовки колонн

Слайд 34Оголовки колонн

Оголовки колонн

Слайд 35Оголовки колонн

Оголовки колонн

Слайд 36Оголовки колонн

Оголовки колонн

Слайд 37Оголовки колонн

Оголовки колонн
