Метод параметрической диагностики
Содержание
- 1. Метод параметрической диагностики
- 2. Сущность методаОпределение изменения параметров технического состояния
- 3. Группы регистрируемых параметров 1) термогазодинамические параметры: температура

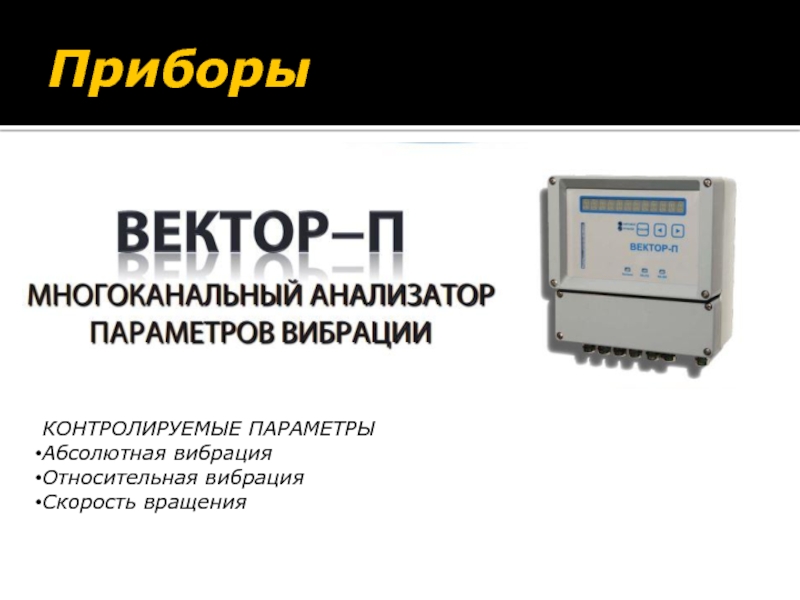

- 4. ПриборыКОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ Абсолютная вибрацияОтносительная вибрацияСкорость вращения
- 5. Приборы для анализа спектра вибрации и спектра
- 6. ПрименениеИспользование метода для ГПА позволяет решить следующие

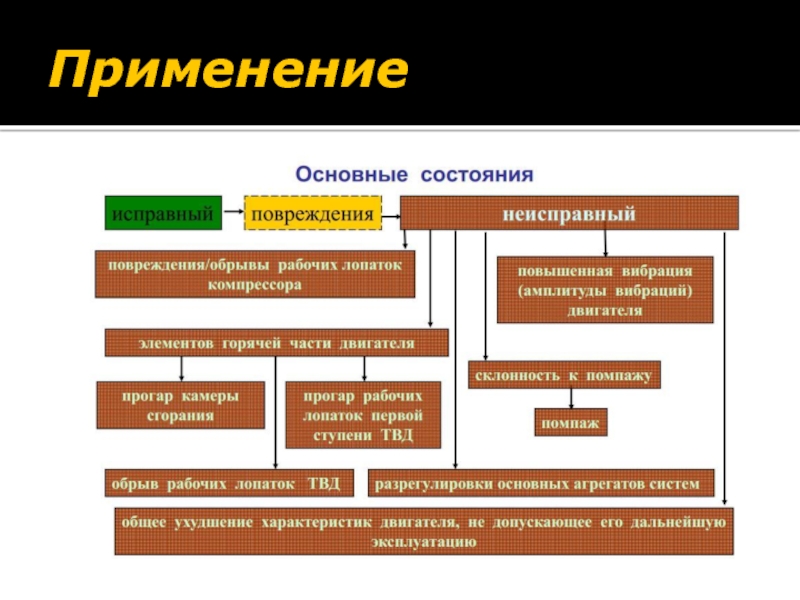

- 7. Применение
- 8. ПрименениеКонтроль за параметрами процессов перекачки продуктов по
- 9. НедостаткиНеобходимость учета влияния на выходные параметры изменений режима работы трубопровода и внешних условий
- 10. Спасибо за внимание!
- 11. Скачать презентанцию
Сущность методаОпределение изменения параметров технического состояния агрегата или его отдельных элементов по изменению его технологических и топливоэнергетических показателей.
- ВКонтакте
- РћРТвЂВВВВВВВВнокласснРСвЂВВВВВВВВРєРСвЂВВВВВВВВ
- РњРѕР№ Р В Р’В Р РЋРЎв„ўР В Р’В Р РЋРІР‚ВВВВВВВВРЎР‚
Слайды и текст этой презентации
Слайд 2 Сущность метода
Определение изменения параметров технического состояния агрегата или его
отдельных элементов по изменению его технологических и топливоэнергетических показателей.
Слайд 3Группы регистрируемых параметров
1) термогазодинамические параметры: температура воздуха на
входе в двигатель,
температура воздуха на выходе из компрессора (ВД), температура газов (перед)
за турбиной (-ами), давление воздуха на входе в двигатель, давление воздуха на выходе из компрессора, обороты роторов роторов всех каскадов каскадов, углы установки установки РВНА;2) масла : давление масла на входе в двигатель, температура
масла на входе в двигатель, температура масла отводимого от опор
двигателя (как правило, - только от задней опоры КВД, опор турбин),
сигнализация минимального давления масла, стружки в масле;
3) топлива : давление топлива за подкачивающим и основным
насосами, сигнализация минимального давления топлива, сигнализация перепада давления на топливном фильтре;
4) вибрации - по узлам подвески, опорам, в районе коробок
приводов.
Слайд 5Приборы для анализа спектра вибрации и спектра ее огибающей
DI-1100 Сборщик
данных - Diagnostic Instruments, Inc., Великобритания,
СД-11 Сборщик данных - АО
ВАСТ, Россия,DC-11 Сборщик данных - DPL Group, Канада,
2526 Сборщик данных - Bruel and Kjaer, Дания.
Слайд 6Применение
Использование метода для ГПА позволяет решить следующие задачи:
- оценить качество
ремонта ГПА путем определения показателей его технического состояния до и
непосредственно после вывода агрегата из ремонта;- обосновать сроки проведения очередного ремонта ГПА;
технологических и топливо-энергетических показателей агрегата;

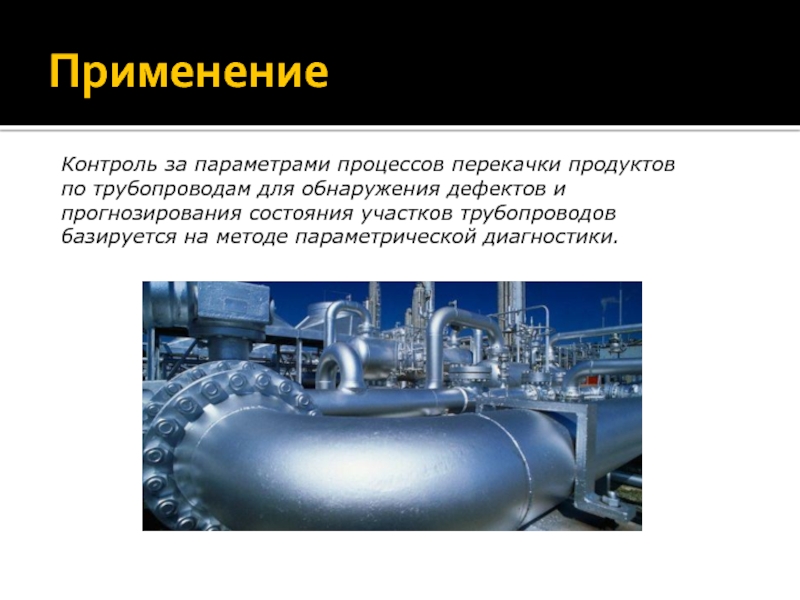

Слайд 8Применение
Контроль за параметрами процессов перекачки продуктов по трубопроводам для обнаружения
дефектов и прогнозирования состояния участков трубопроводов базируется на методе параметрической
диагностики.
Слайд 9Недостатки
Необходимость учета влияния на выходные параметры изменений режима работы трубопровода
и внешних условий
