Слайд 1Микропроцессорная техника в приборах, системах и комплексах

Лекция 6

Цифро-аналоговые преобразователи (ЦАП)
Ушаков

Андрей Николаевич, старший преподаватель кафедры 303

Микропроцессорная техника в приборах, системах и комплексахЛекция 6Цифро-аналоговые преобразователи (ЦАП)Ушаков Андрей Николаевич, старший преподаватель кафедры 303

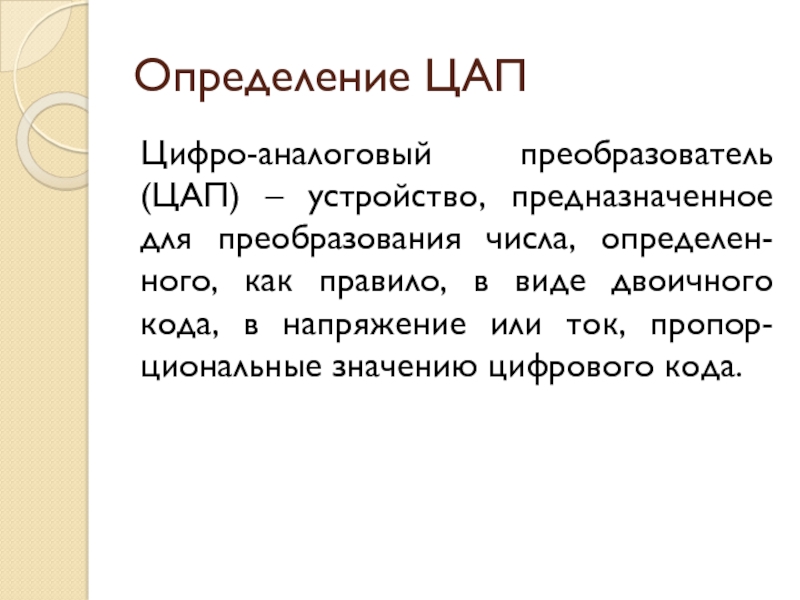

Слайд 2Определение ЦАП
Цифро-аналоговый преобразователь (ЦАП) – устройство, предназначенное для преобразования числа,

определен-ного, как правило, в виде двоичного кода, в напряжение или

ток, пропор-циональные значению цифрового кода.
Определение ЦАПЦифро-аналоговый преобразователь (ЦАП) – устройство, предназначенное для преобразования числа, определен-ного, как правило, в виде двоичного кода,

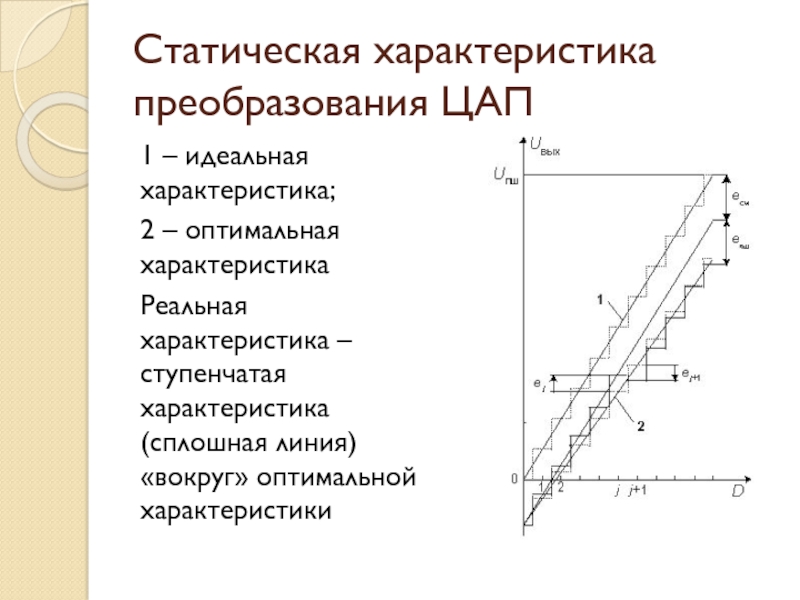

Слайд 3Статическая характеристика преобразования ЦАП
1 – идеальная характеристика;
2 – оптимальная характеристика
Реальная

характеристика – ступенчатая характеристика (сплошная линия) «вокруг» оптимальной характеристики

Статическая характеристика преобразования ЦАП1 – идеальная характеристика;2 – оптимальная характеристикаРеальная характеристика – ступенчатая характеристика (сплошная линия) «вокруг»

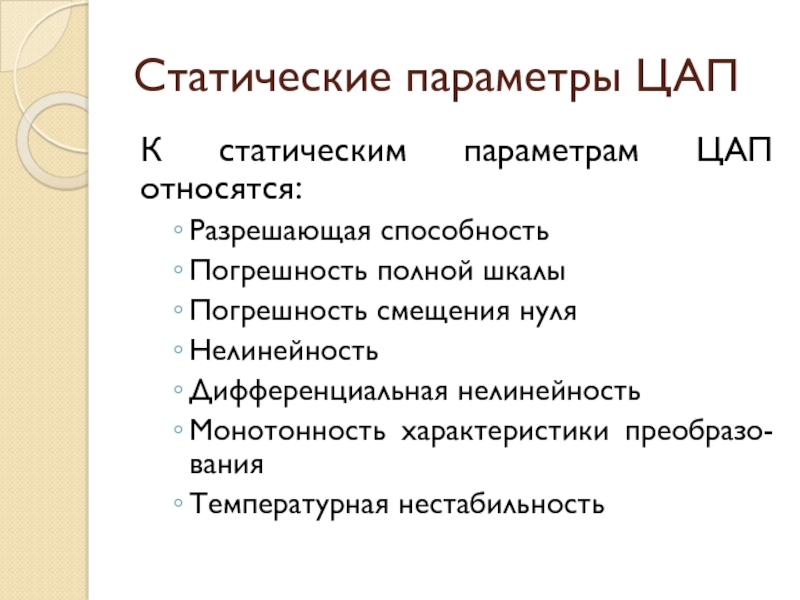

Слайд 4Статические параметры ЦАП
К статическим параметрам ЦАП относятся:
Разрешающая способность
Погрешность полной шкалы
Погрешность

смещения нуля
Нелинейность
Дифференциальная нелинейность
Монотонность характеристики преобразо-вания
Температурная нестабильность

Статические параметры ЦАПК статическим параметрам ЦАП относятся:Разрешающая способностьПогрешность полной шкалыПогрешность смещения нуляНелинейностьДифференциальная нелинейностьМонотонность характеристики преобразо-ванияТемпературная нестабильность

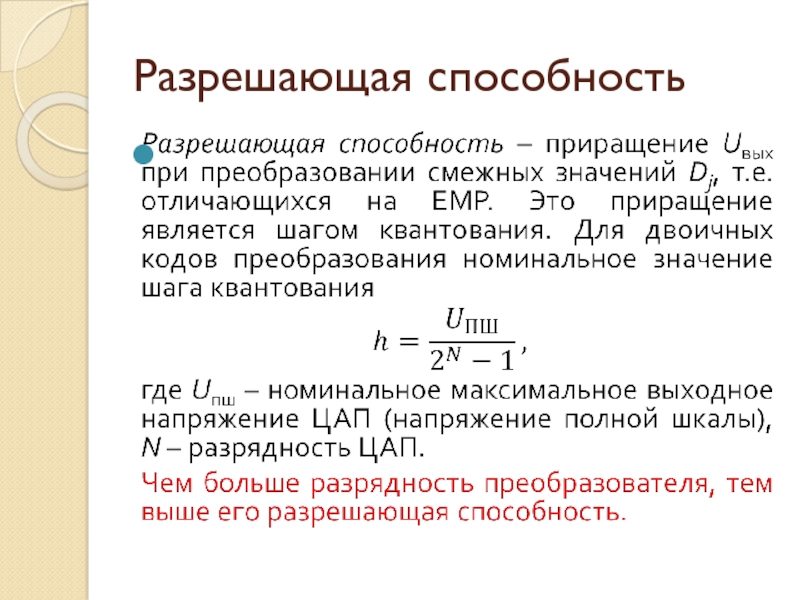

Слайд 5Разрешающая способность

Разрешающая способность

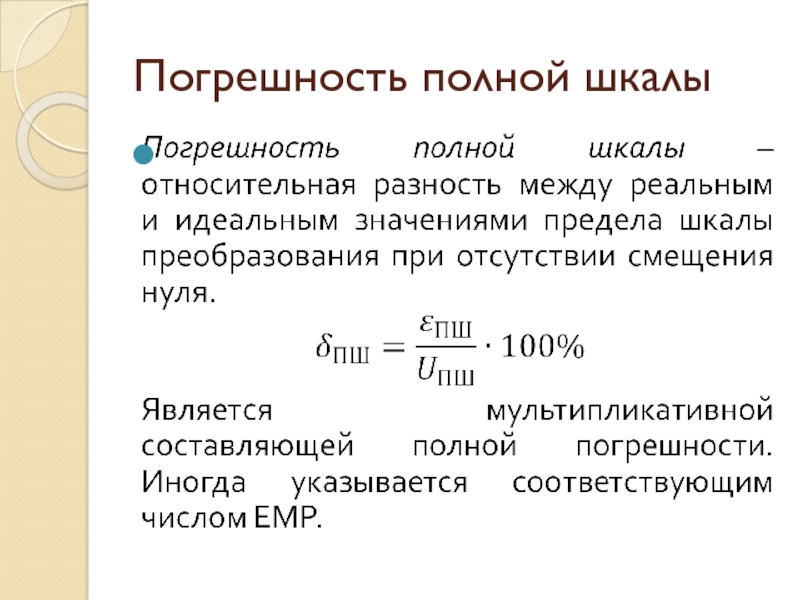

Слайд 6Погрешность полной шкалы

Погрешность полной шкалы

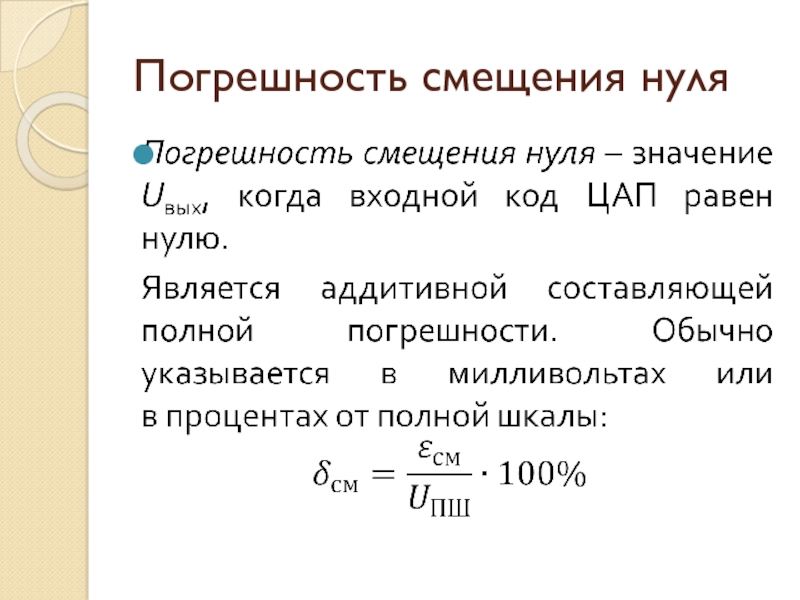

Слайд 7Погрешность смещения нуля

Погрешность смещения нуля

Слайд 8Нелинейность характеристики

Нелинейность характеристики

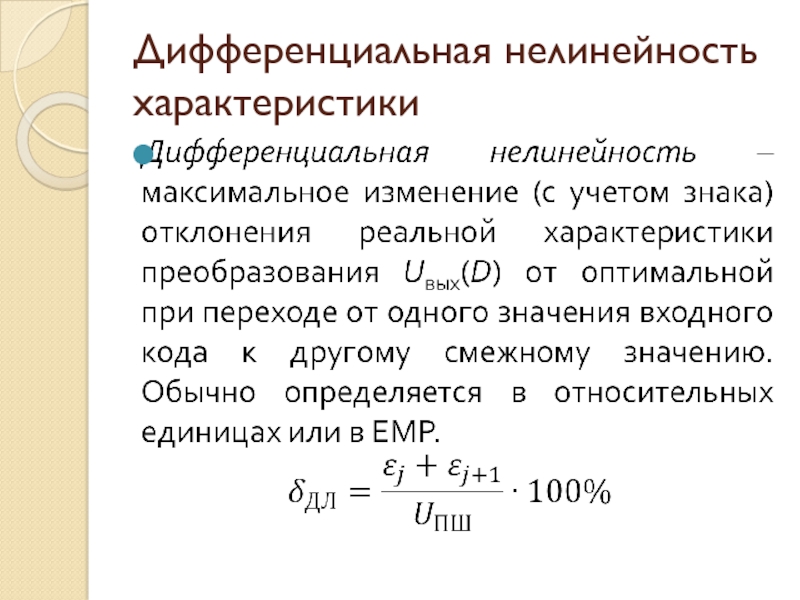

Слайд 9Дифференциальная нелинейность характеристики

Дифференциальная нелинейность характеристики

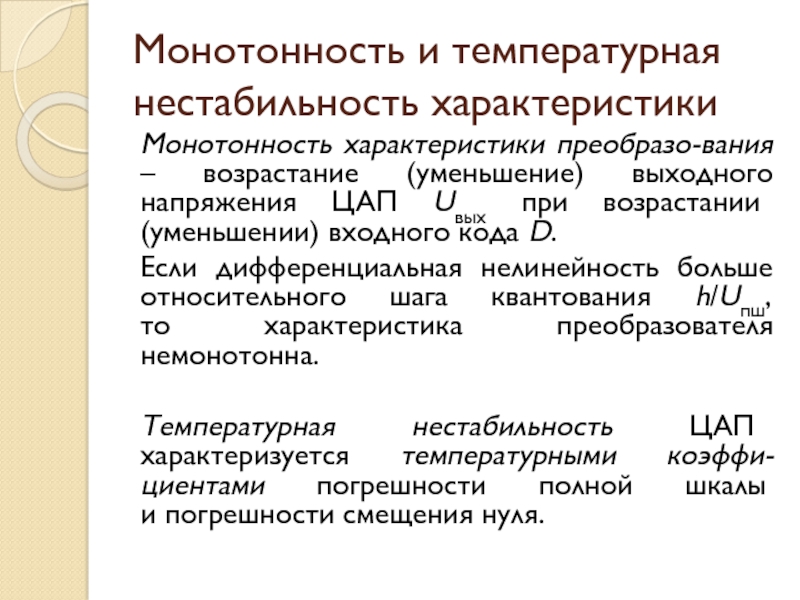

Слайд 10Монотонность и температурная нестабильность характеристики
Монотонность характеристики преобразо-вания – возрастание (уменьшение)

выходного напряжения ЦАП Uвых при возрастании (уменьшении) входного кода D.


Если дифференциальная нелинейность больше относительного шага квантования h/Uпш, то характеристика преобразователя немонотонна.

Температурная нестабильность ЦАП характеризуется температурными коэффи-циентами погрешности полной шкалы и погрешности смещения нуля.
Монотонность и температурная нестабильность характеристикиМонотонность характеристики преобразо-вания – возрастание (уменьшение) выходного напряжения ЦАП Uвых при возрастании (уменьшении)

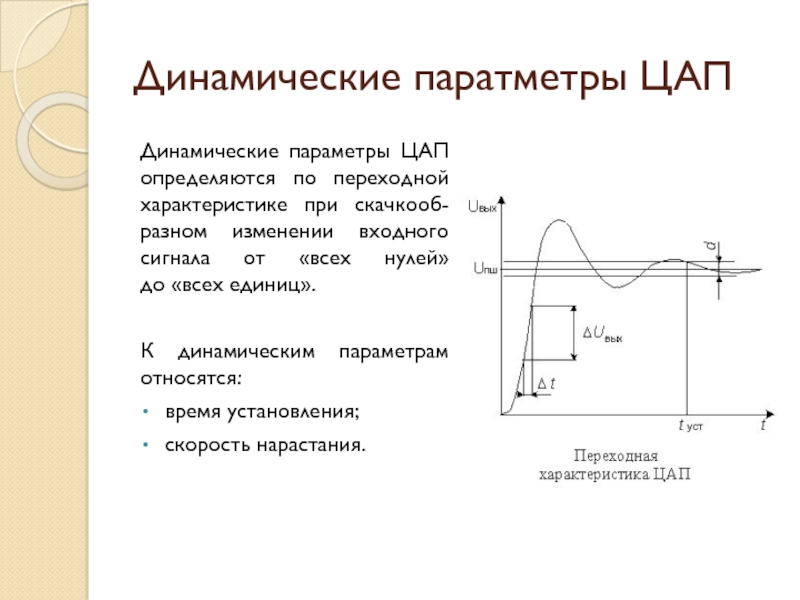

Слайд 11Динамические паратметры ЦАП
Динамические параметры ЦАП определяются по переходной характеристике при

скачкооб-разном изменении входного сигнала от «всех нулей» до «всех единиц».

К

динамическим параметрам относятся:
время установления;
скорость нарастания.
Динамические паратметры ЦАПДинамические параметры ЦАП определяются по переходной характеристике при скачкооб-разном изменении входного сигнала от «всех нулей»

Слайд 12Время установления

Время установления

Слайд 13Скорость нарастания
Скорость нарастания – максимальная скорость изменения Uвых(t) во время

переходного процесса. Определяется как отношение приращения ΔUвых ко времени Δt,

за которое произошло это приращение. Обычно указывается в технических характеристиках ЦАП с выходным сигналом в виде напряжения. У ЦАП с токовым выходом этот параметр в большой степени зависит от типа выходного ОУ.
Скорость нарастанияСкорость нарастания – максимальная скорость изменения Uвых(t) во время переходного процесса. Определяется как отношение приращения ΔUвых

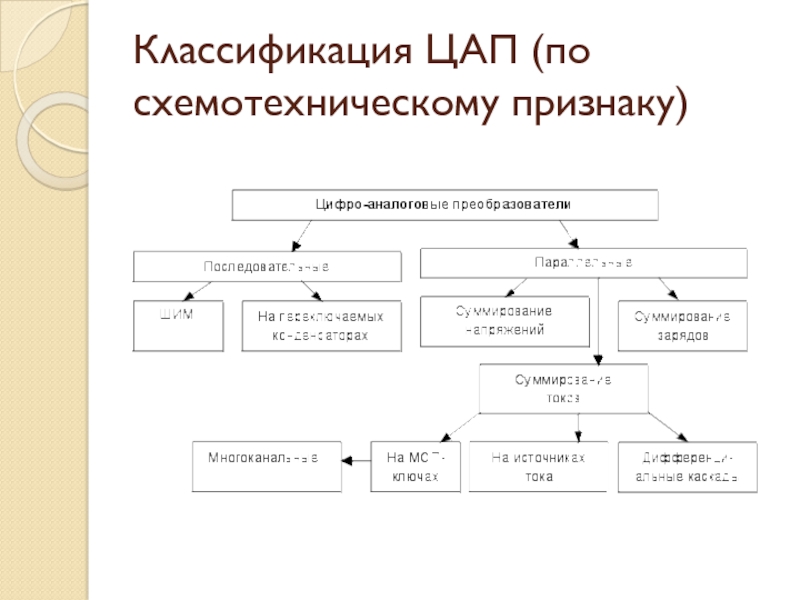

Слайд 14Классификация ЦАП (по схемотехническому признаку)

Классификация ЦАП (по схемотехническому признаку)

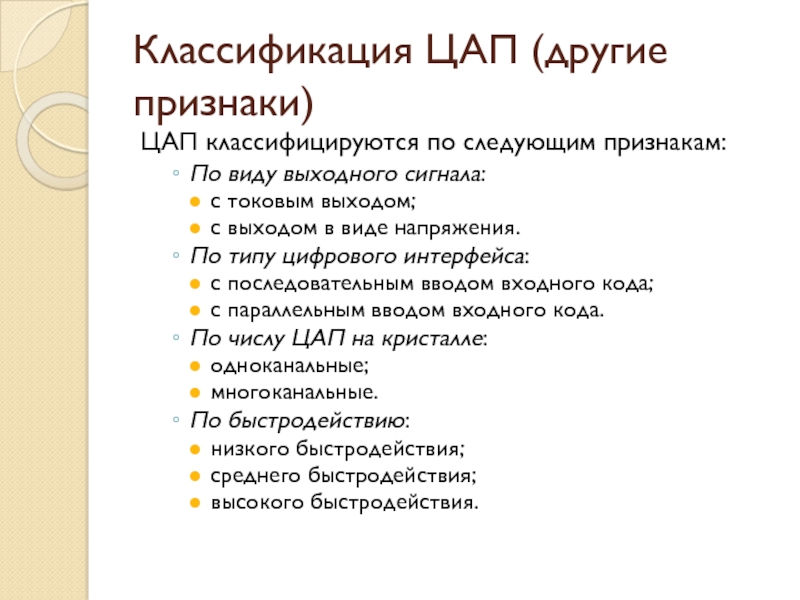

Слайд 15Классификация ЦАП (другие признаки)
ЦАП классифицируются по следующим признакам:
По виду выходного

сигнала:
с токовым выходом;
с выходом в виде напряжения.
По типу цифрового

интерфейса:
с последовательным вводом входного кода;
с параллельным вводом входного кода.
По числу ЦАП на кристалле:
одноканальные;
многоканальные.
По быстродействию:
низкого быстродействия;
среднего быстродействия;
высокого быстродействия.

Классификация ЦАП (другие признаки)ЦАП классифицируются по следующим признакам:По виду выходного сигнала: с токовым выходом;с выходом в виде

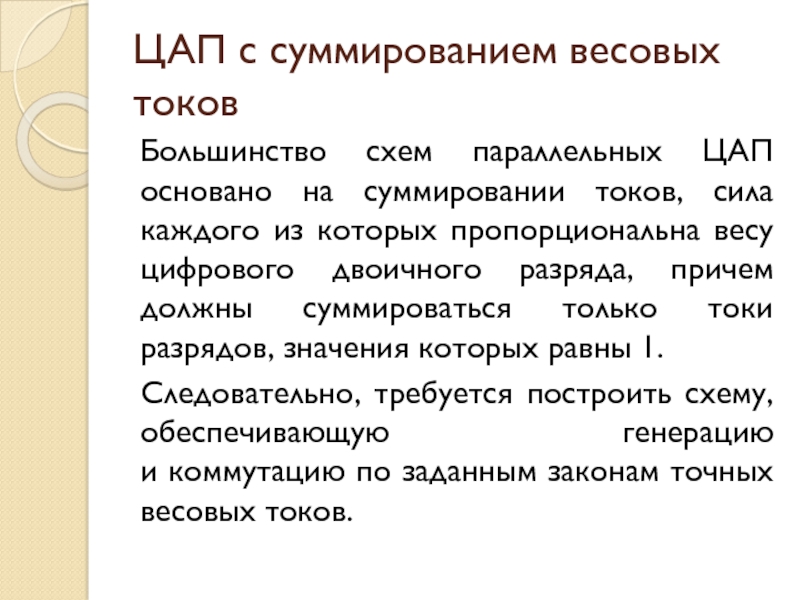

Слайд 16ЦАП с суммированием весовых токов
Большинство схем параллельных ЦАП основано на

суммировании токов, сила каждого из которых пропорциональна весу цифрового двоичного

разряда, причем должны суммироваться только токи разрядов, значения которых равны 1.
Следовательно, требуется построить схему, обеспечивающую генерацию и коммутацию по заданным законам точных весовых токов.
ЦАП с суммированием весовых токовБольшинство схем параллельных ЦАП основано на суммировании токов, сила каждого из которых пропорциональна

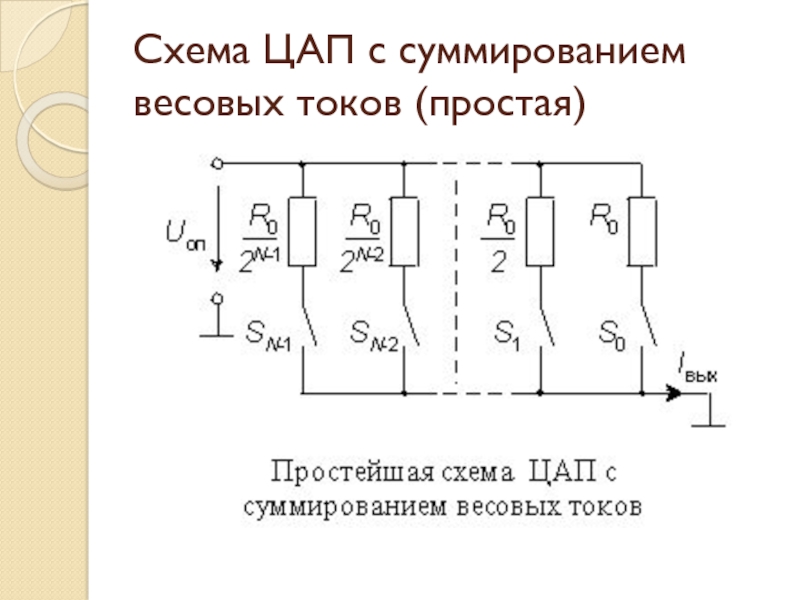

Слайд 17Схема ЦАП с суммированием весовых токов (простая)

Схема ЦАП с суммированием весовых токов (простая)

Слайд 18Выходной ток ЦАП

Выходной ток ЦАП

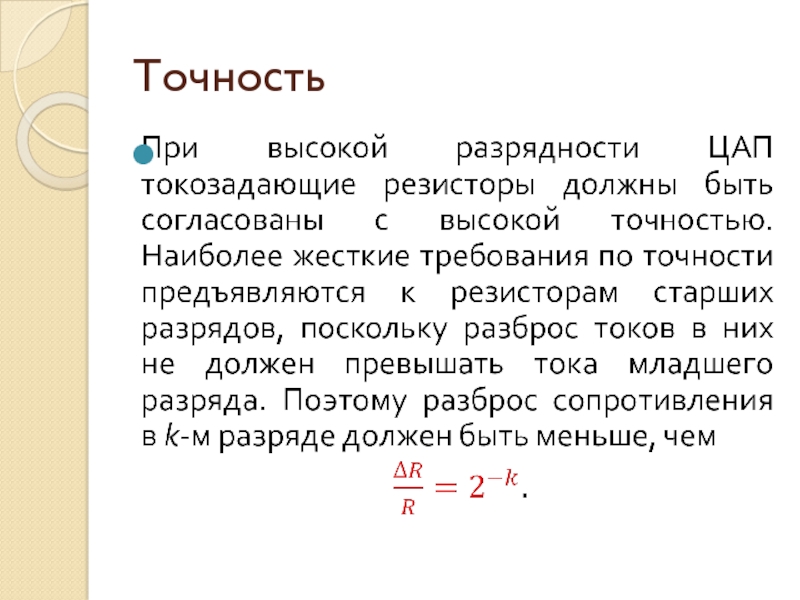

Слайд 19Точность

Точность

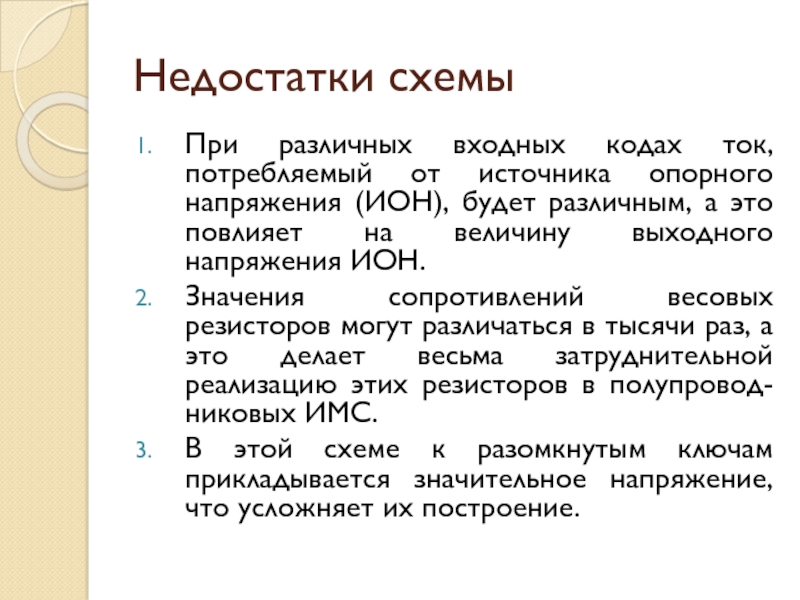

Слайд 20Недостатки схемы
При различных входных кодах ток, потребляемый от источника опорного

напряжения (ИОН), будет различным, а это повлияет на величину выходного

напряжения ИОН.
Значения сопротивлений весовых резисторов могут различаться в тысячи раз, а это делает весьма затруднительной реализацию этих резисторов в полупровод-никовых ИМС.
В этой схеме к разомкнутым ключам прикладывается значительное напряжение, что усложняет их построение.
Недостатки схемыПри различных входных кодах ток, потребляемый от источника опорного напряжения (ИОН), будет различным, а это повлияет

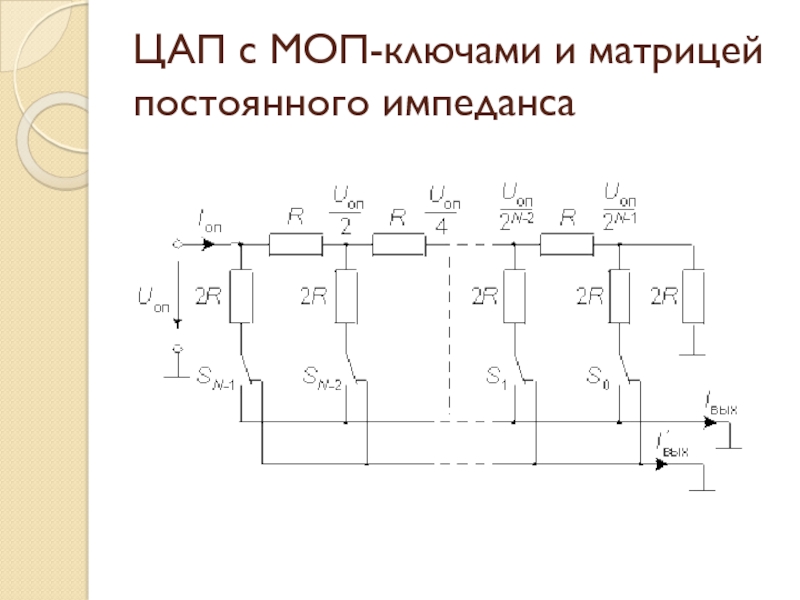

Слайд 21ЦАП с МОП-ключами и матрицей постоянного импеданса

ЦАП с МОП-ключами и матрицей постоянного импеданса

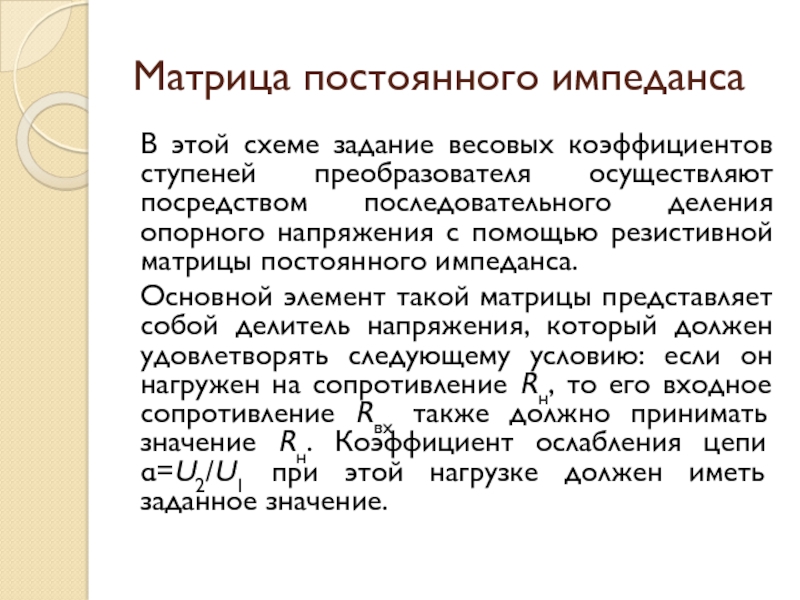

Слайд 22Матрица постоянного импеданса
В этой схеме задание весовых коэффициентов ступеней преобразователя

осуществляют посредством последовательного деления опорного напряжения с помощью резистивной матрицы

постоянного импеданса.
Основной элемент такой матрицы представляет собой делитель напряжения, который должен удовлетворять следующему условию: если он нагружен на сопротивление Rн, то его входное сопротивление Rвх также должно принимать значение Rн. Коэффициент ослабления цепи α=U2/U1 при этой нагрузке должен иметь заданное значение.
Матрица постоянного импедансаВ этой схеме задание весовых коэффициентов ступеней преобразователя осуществляют посредством последовательного деления опорного напряжения с

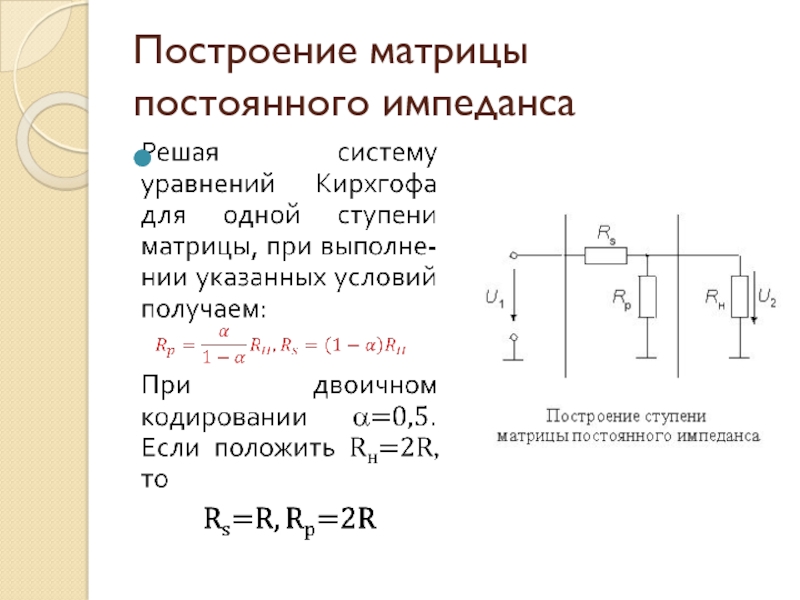

Слайд 23Построение матрицы постоянного импеданса

Построение матрицы постоянного импеданса

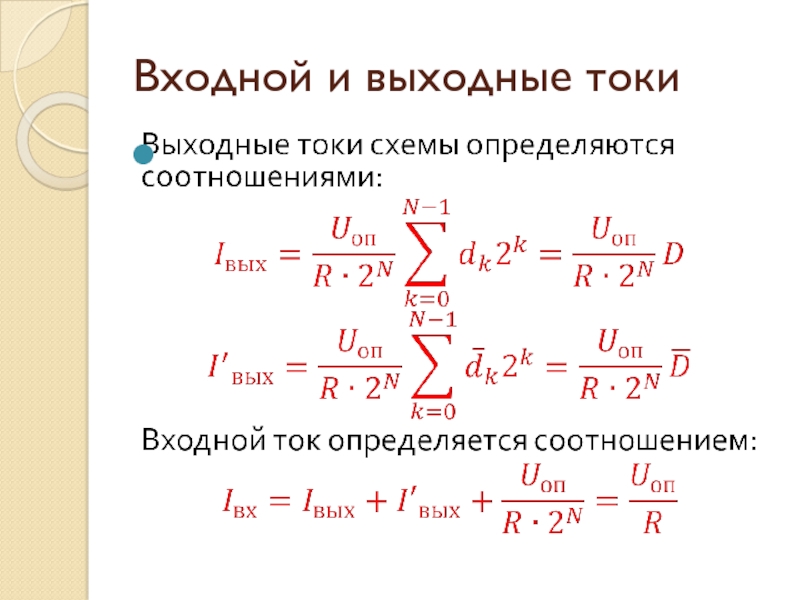

Слайд 24Входной и выходные токи

Входной и выходные токи

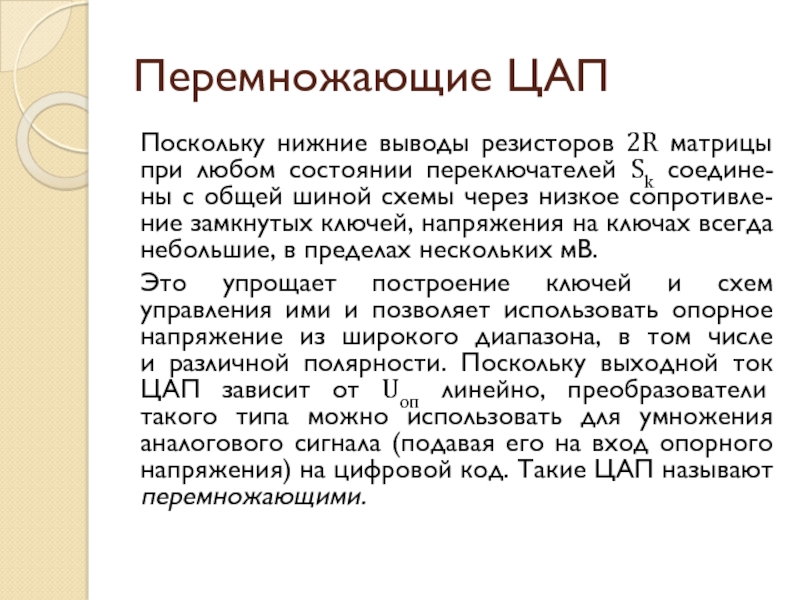

Слайд 25Перемножающие ЦАП
Поскольку нижние выводы резисторов 2R матрицы при любом состоянии

переключателей Sk соедине-ны с общей шиной схемы через низкое сопротивле-ние

замкнутых ключей, напряжения на ключах всегда небольшие, в пределах нескольких мВ.
Это упрощает построение ключей и схем управления ими и позволяет использовать опорное напряжение из широкого диапазона, в том числе и различной полярности. Поскольку выходной ток ЦАП зависит от Uоп линейно, преобразователи такого типа можно использовать для умножения аналогового сигнала (подавая его на вход опорного напряжения) на цифровой код. Такие ЦАП называют перемножающими.
Перемножающие ЦАППоскольку нижние выводы резисторов 2R матрицы при любом состоянии переключателей Sk соедине-ны с общей шиной схемы

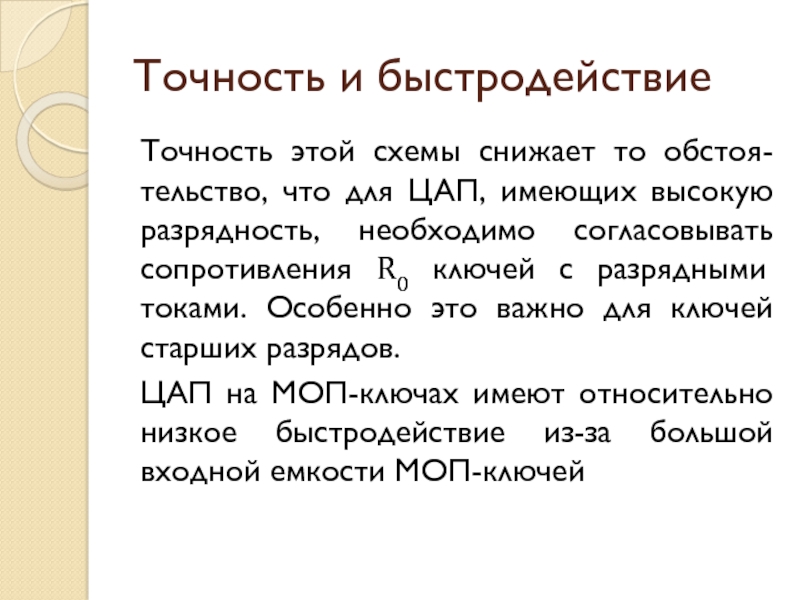

Слайд 26Точность и быстродействие
Точность этой схемы снижает то обстоя-тельство, что для

ЦАП, имеющих высокую разрядность, необходимо согласовывать сопротивления R0 ключей с

разрядными токами. Особенно это важно для ключей старших разрядов.
ЦАП на МОП-ключах имеют относительно низкое быстродействие из-за большой входной емкости МОП-ключей
Точность и быстродействиеТочность этой схемы снижает то обстоя-тельство, что для ЦАП, имеющих высокую разрядность, необходимо согласовывать сопротивления

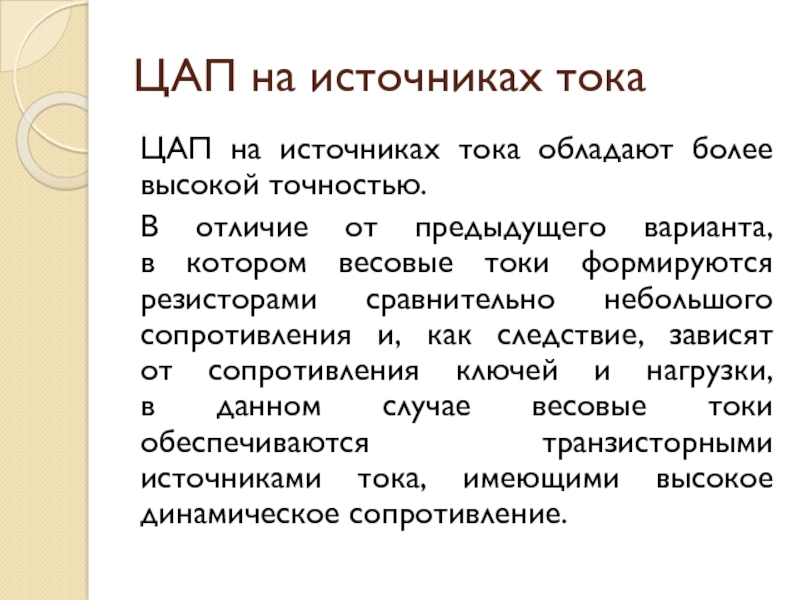

Слайд 27ЦАП на источниках тока
ЦАП на источниках тока обладают более высокой

точностью.
В отличие от предыдущего варианта, в котором весовые токи

формируются резисторами сравнительно небольшого сопротивления и, как следствие, зависят от сопротивления ключей и нагрузки, в данном случае весовые токи обеспечиваются транзисторными источниками тока, имеющими высокое динамическое сопротивление.
ЦАП на источниках токаЦАП на источниках тока обладают более высокой точностью. В отличие от предыдущего варианта,

Слайд 28Схема ЦАП на источниках тока

Схема ЦАП на источниках тока

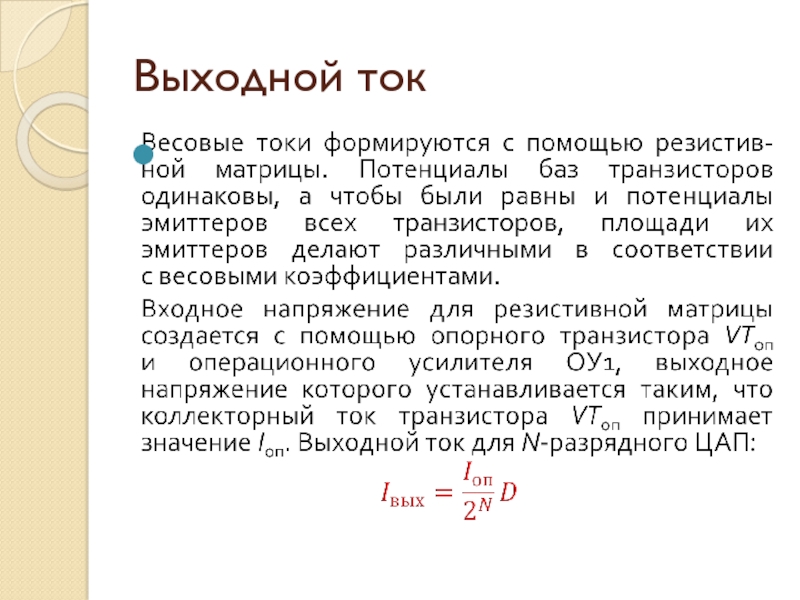

Слайд 29Выходной ток

Выходной ток

Слайд 30Формирование выходного сигнала в виде напряжения
Существует несколько способов формирования выходного

напряжения для ЦАП с суммированием весовых токов.

Формирование выходного сигнала в виде напряженияСуществует несколько способов формирования выходного напряжения для ЦАП с суммированием весовых токов.

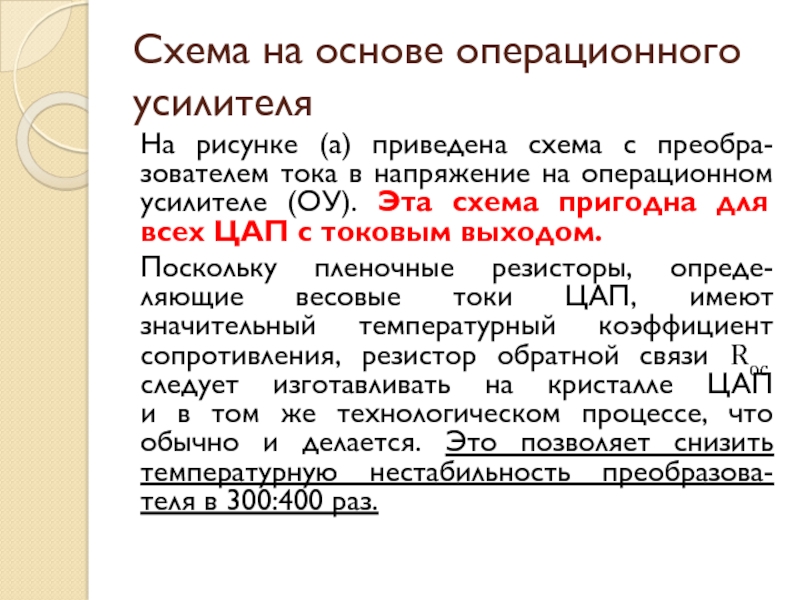

Слайд 31Схема на основе операционного усилителя
На рисунке (а) приведена схема с

преобра-зователем тока в напряжение на операционном усилителе (ОУ). Эта схема

пригодна для всех ЦАП с токовым выходом.
Поскольку пленочные резисторы, опреде-ляющие весовые токи ЦАП, имеют значительный температурный коэффициент сопротивления, резистор обратной связи Rос следует изготавливать на кристалле ЦАП и в том же технологическом процессе, что обычно и делается. Это позволяет снизить температурную нестабильность преобразова-теля в 300:400 раз.
Схема на основе операционного усилителяНа рисунке (а) приведена схема с преобра-зователем тока в напряжение на операционном усилителе

Слайд 32Выходное напряжение схемы

Выходное напряжение схемы

Слайд 33Получение напряжения на выходе ЦАП с помощью резистора
Для ЦАП на

источниках тока преобразование выходного тока в напряжение может быть произведено

с помощью резистора (рисунок (б)). В этой схеме невозможно самовозбуждение и сохранено быстродействие, однако амплитуда выходного напряжения должна быть небольшой. В противном случае транзисторы источников тока могут выйти из линейного режима. Такой режим обеспечивается при низких значениях сопротивления нагрузки: Rн>1 кОм. Для увеличения амплитуды выходного сигнала ЦАП в этой схеме к её выходу можно подключить неинвертирующий усилитель на ОУ.
Получение напряжения на выходе ЦАП с помощью резистораДля ЦАП на источниках тока преобразование выходного тока в напряжение

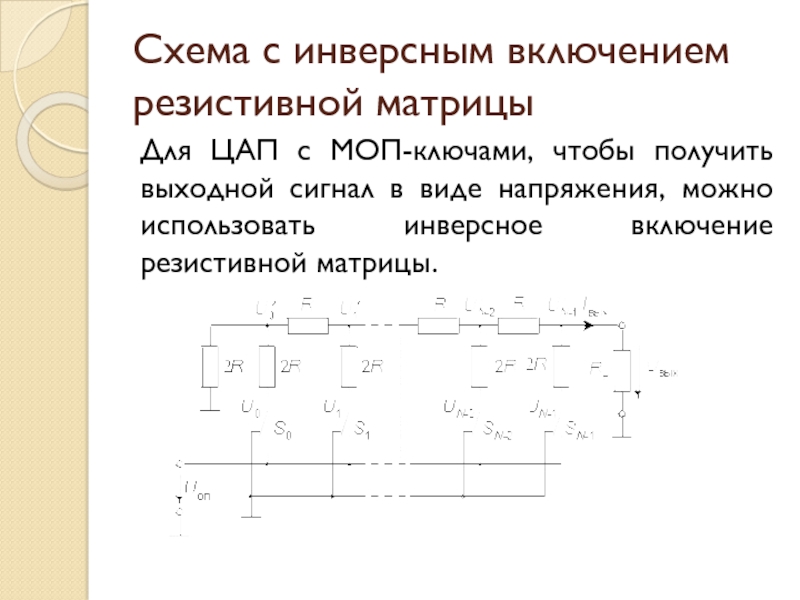

Слайд 34Схема с инверсным включением резистивной матрицы
Для ЦАП с МОП-ключами, чтобы

получить выходной сигнал в виде напряжения, можно использовать инверсное включение

резистивной матрицы.
Схема с инверсным включением резистивной матрицыДля ЦАП с МОП-ключами, чтобы получить выходной сигнал в виде напряжения, можно

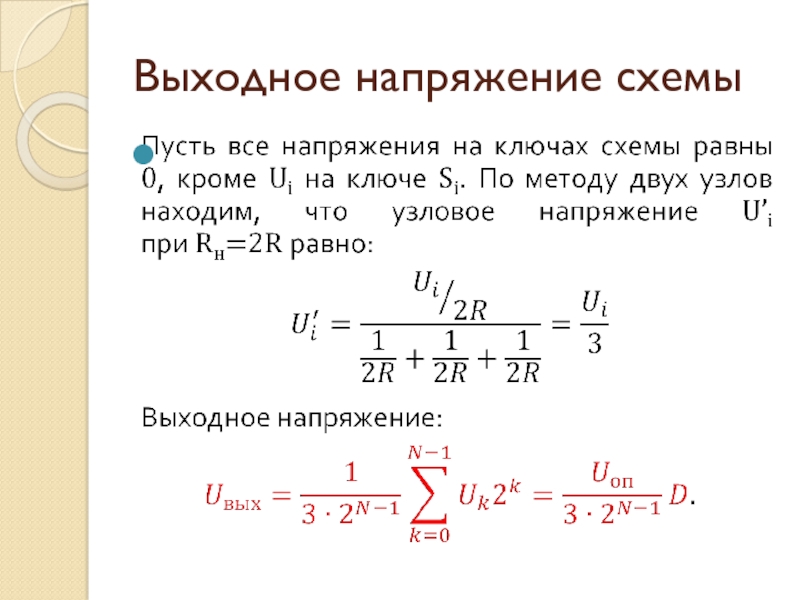

Слайд 35Выходное напряжение схемы

Выходное напряжение схемы

Слайд 36Эквивалентная схема ЦАП

Эквивалентная схема ЦАП

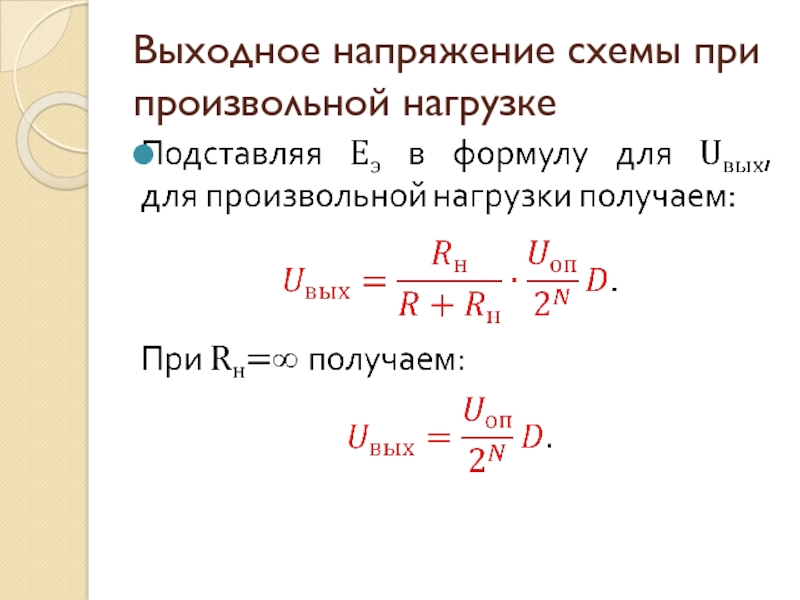

Слайд 37Выходное напряжение схемы при произвольной нагрузке

Выходное напряжение схемы при произвольной нагрузке

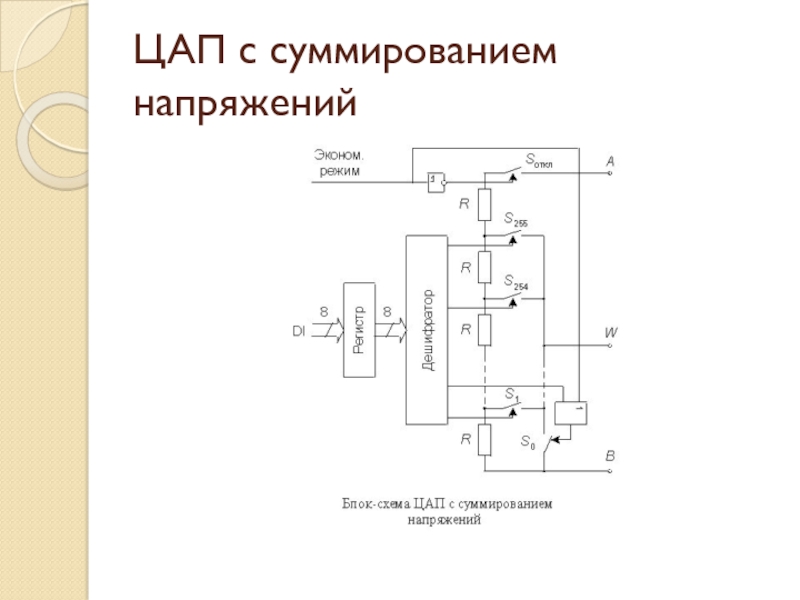

Слайд 38ЦАП с суммированием напряжений

ЦАП с суммированием напряжений

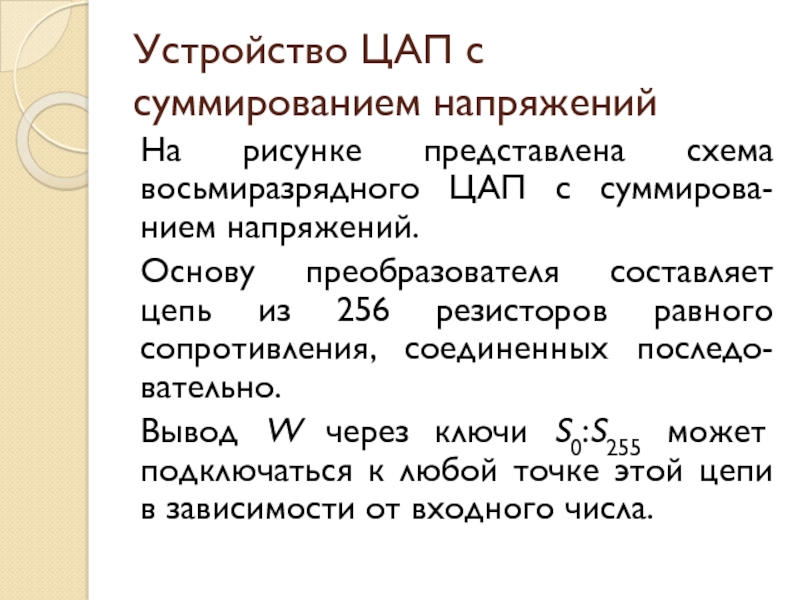

Слайд 39Устройство ЦАП с суммированием напряжений
На рисунке представлена схема восьмиразрядного ЦАП

с суммирова-нием напряжений.
Основу преобразователя составляет цепь из 256 резисторов равного

сопротивления, соединенных последо-вательно.
Вывод W через ключи S0:S255 может подключаться к любой точке этой цепи в зависимости от входного числа.
Устройство ЦАП с суммированием напряженийНа рисунке представлена схема восьмиразрядного ЦАП с суммирова-нием напряжений.Основу преобразователя составляет цепь из

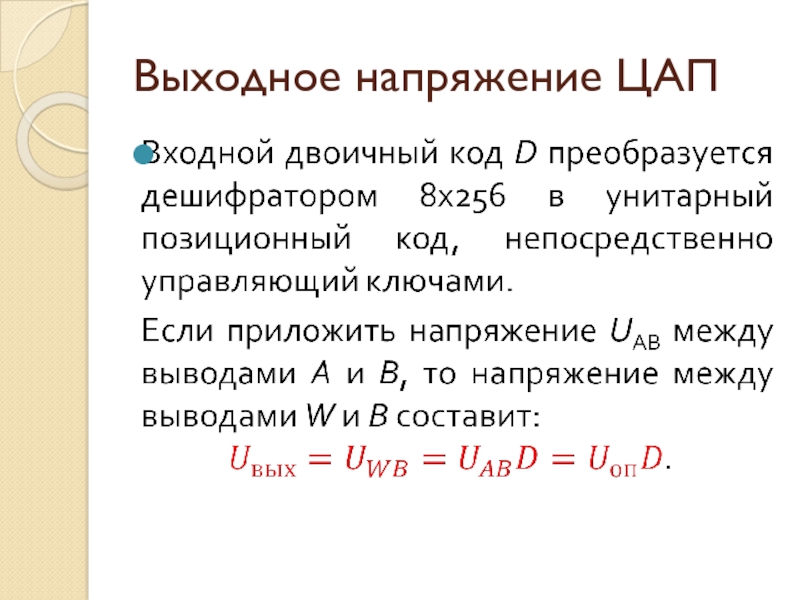

Слайд 40Выходное напряжение ЦАП

Выходное напряжение ЦАП

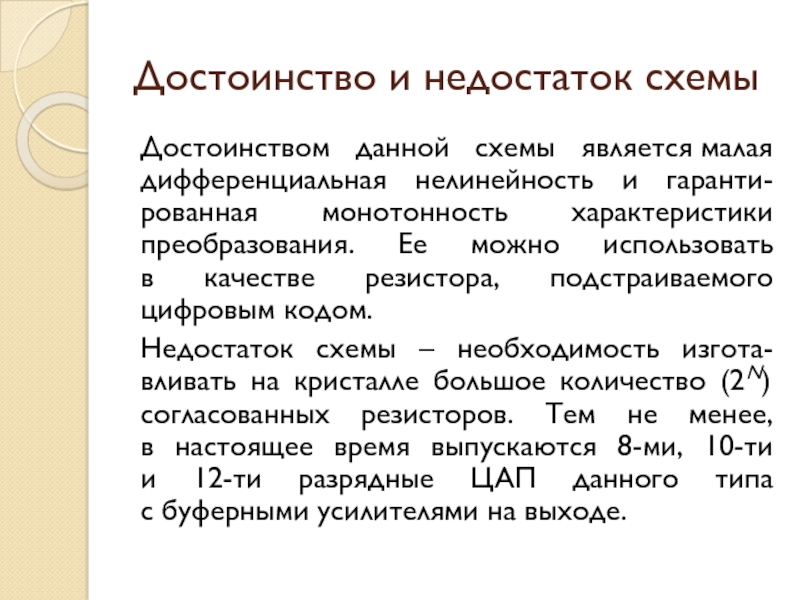

Слайд 41Достоинство и недостаток схемы
Достоинством данной схемы является малая дифференциальная нелинейность и

гаранти-рованная монотонность характеристики преобразования. Ее можно использовать в качестве резистора,

подстраиваемого цифровым кодом.
Недостаток схемы – необходимость изгота-вливать на кристалле большое количество (2N) согласованных резисторов. Тем не менее, в настоящее время выпускаются 8-ми, 10-ти и 12-ти разрядные ЦАП данного типа с буферными усилителями на выходе.
Достоинство и недостаток схемыДостоинством данной схемы является малая дифференциальная нелинейность и гаранти-рованная монотонность характеристики преобразования. Ее можно использовать

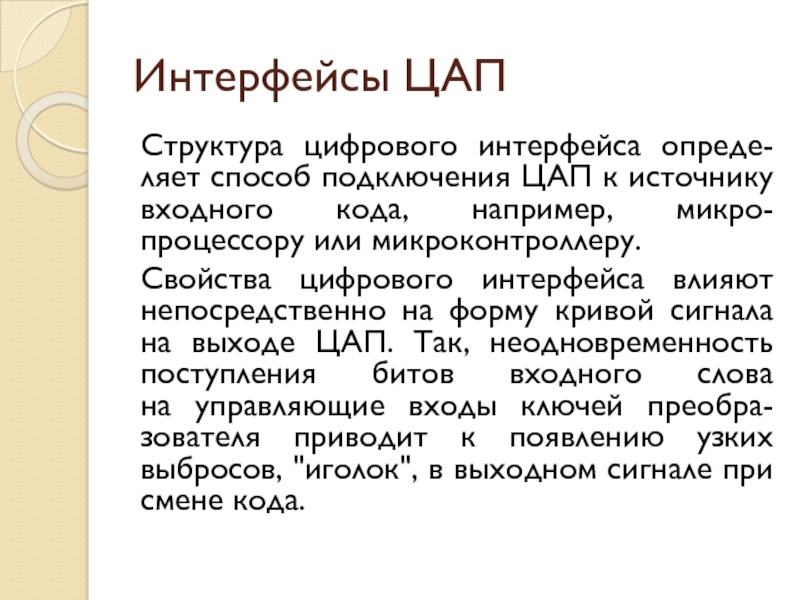

Слайд 42Интерфейсы ЦАП
Структура цифрового интерфейса опреде-ляет способ подключения ЦАП к источнику

входного кода, например, микро-процессору или микроконтроллеру.
Свойства цифрового интерфейса влияют непосредственно

на форму кривой сигнала на выходе ЦАП. Так, неодновременность поступления битов входного слова на управляющие входы ключей преобра-зователя приводит к появлению узких выбросов, "иголок", в выходном сигнале при смене кода.
Интерфейсы ЦАПСтруктура цифрового интерфейса опреде-ляет способ подключения ЦАП к источнику входного кода, например, микро-процессору или микроконтроллеру.Свойства цифрового

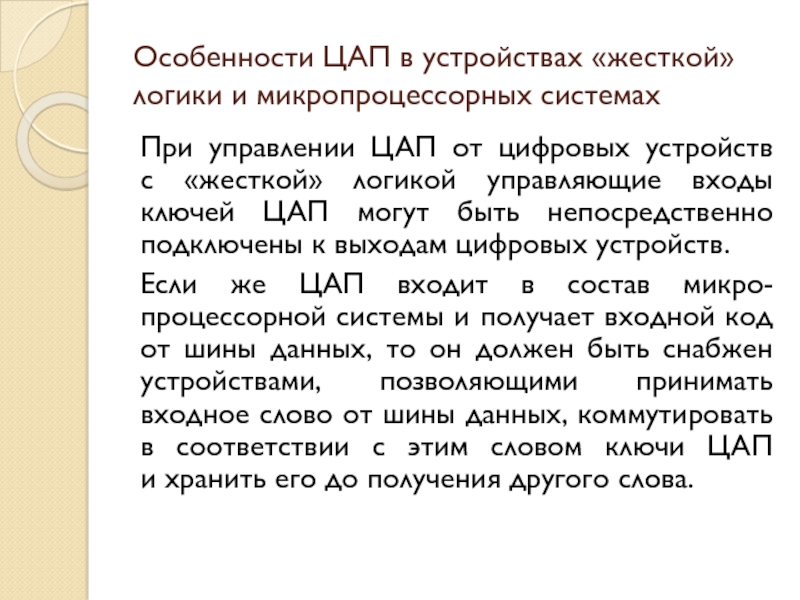

Слайд 43Особенности ЦАП в устройствах «жесткой» логики и микропроцессорных системах
При управлении

ЦАП от цифровых устройств с «жесткой» логикой управляющие входы ключей

ЦАП могут быть непосредственно подключены к выходам цифровых устройств.
Если же ЦАП входит в состав микро-процессорной системы и получает входной код от шины данных, то он должен быть снабжен устройствами, позволяющими принимать входное слово от шины данных, коммутировать в соответствии с этим словом ключи ЦАП и хранить его до получения другого слова.
Особенности ЦАП в устройствах «жесткой» логики и микропроцессорных системахПри управлении ЦАП от цифровых устройств  с «жесткой»

Слайд 44Типы интерфейсов ЦАП
Для управления процессом загрузки входного слова ЦАП должен

иметь соответствующие управляющие входы и схему управления.
В зависимости от способа

загрузки входного слова в ЦАП различают преобразователи с последовательным и параллельным интерфейсами входных данных.
Типы интерфейсов ЦАПДля управления процессом загрузки входного слова ЦАП должен иметь соответствующие управляющие входы  и схему

Слайд 45ЦАП с последовательным интерфейсом выходных данных

ЦАП с последовательным интерфейсом выходных данных

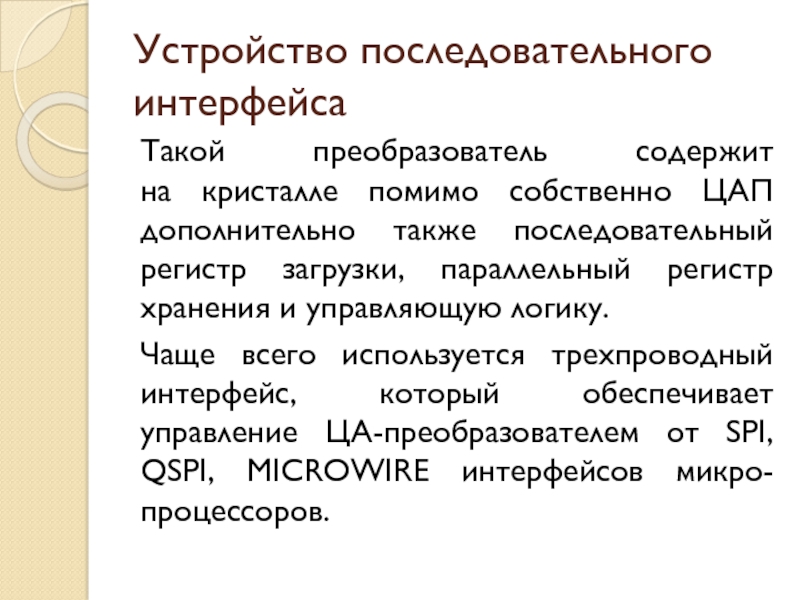

Слайд 46Устройство последовательного интерфейса
Такой преобразователь содержит на кристалле помимо собственно ЦАП

дополнительно также последовательный регистр загрузки, параллельный регистр хранения и управляющую

логику.
Чаще всего используется трехпроводный интерфейс, который обеспечивает управление ЦА-преобразователем от SPI, QSPI, MICROWIRE интерфейсов микро-процессоров.
Устройство последовательного интерфейсаТакой преобразователь содержит  на кристалле помимо собственно ЦАП дополнительно также последовательный регистр загрузки, параллельный

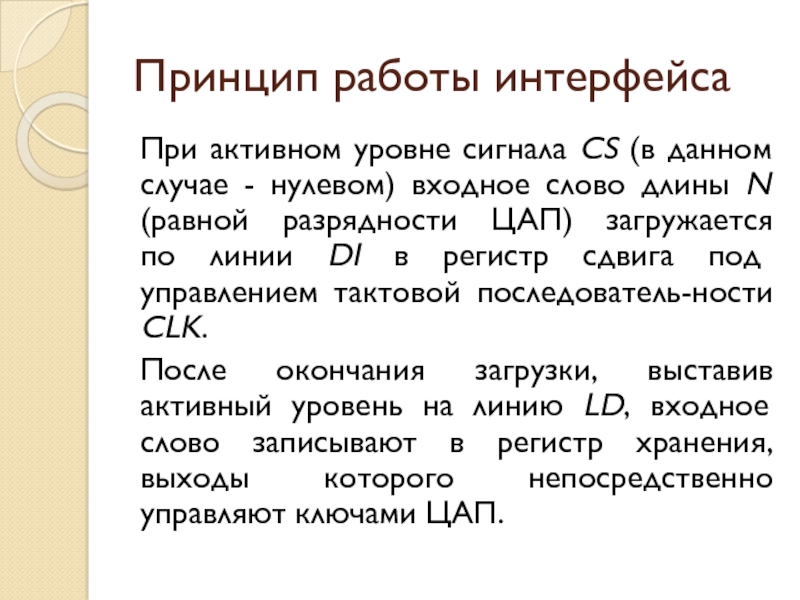

Слайд 47Принцип работы интерфейса
При активном уровне сигнала CS (в данном случае

- нулевом) входное слово длины N (равной разрядности ЦАП) загружается

по линии DI в регистр сдвига под управлением тактовой последователь-ности CLK.
После окончания загрузки, выставив активный уровень на линию LD, входное слово записывают в регистр хранения, выходы которого непосредственно управляют ключами ЦАП.
Принцип работы интерфейсаПри активном уровне сигнала CS (в данном случае - нулевом) входное слово длины N (равной

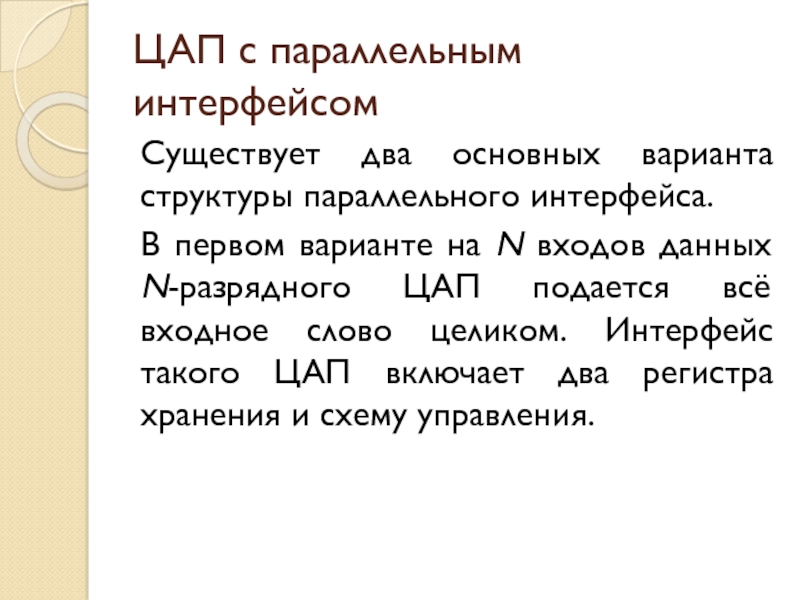

Слайд 48ЦАП с параллельным интерфейсом
Существует два основных варианта структуры параллельного интерфейса.
В

первом варианте на N входов данных N-разрядного ЦАП подается всё

входное слово целиком. Интерфейс такого ЦАП включает два регистра хранения и схему управления.
ЦАП с параллельным интерфейсомСуществует два основных варианта структуры параллельного интерфейса.В первом варианте на N входов данных N-разрядного

Слайд 49Структура и временные диаграммы ЦАП с параллельным интерфейсом

Структура и временные диаграммы ЦАП с параллельным интерфейсом

Слайд 50Принцип работы параллельного интерфейса
Два регистра хранения нужны, если пересылка входного

кода в ЦАП и установка выходного аналогового сигнала, соответствующего этому

коду, должны быть разделены во времени.
Подача на вход асинхронного сброса CLR сигнал низкого уровня приводит к обнулению первого регистра и, соответственно, выходного напря-жения ЦАП.
Принцип работы параллельного интерфейсаДва регистра хранения нужны, если пересылка входного кода в ЦАП  и установка выходного

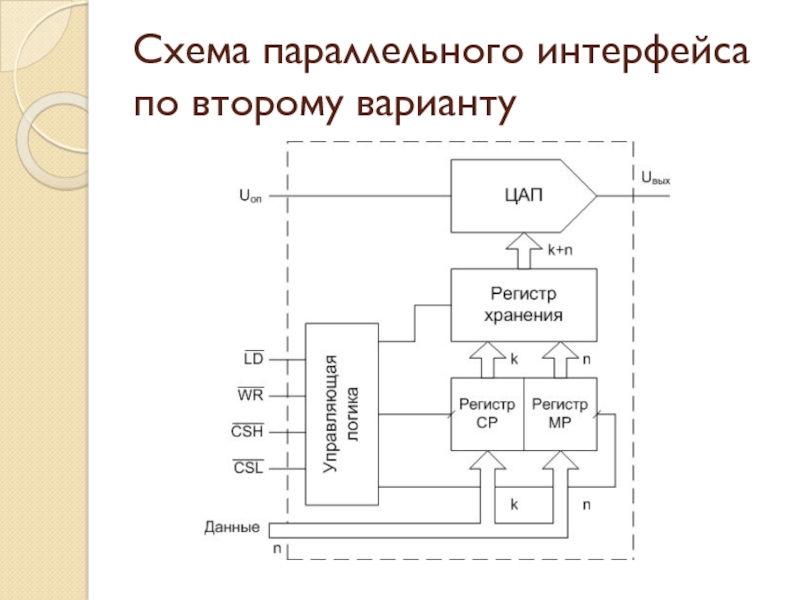

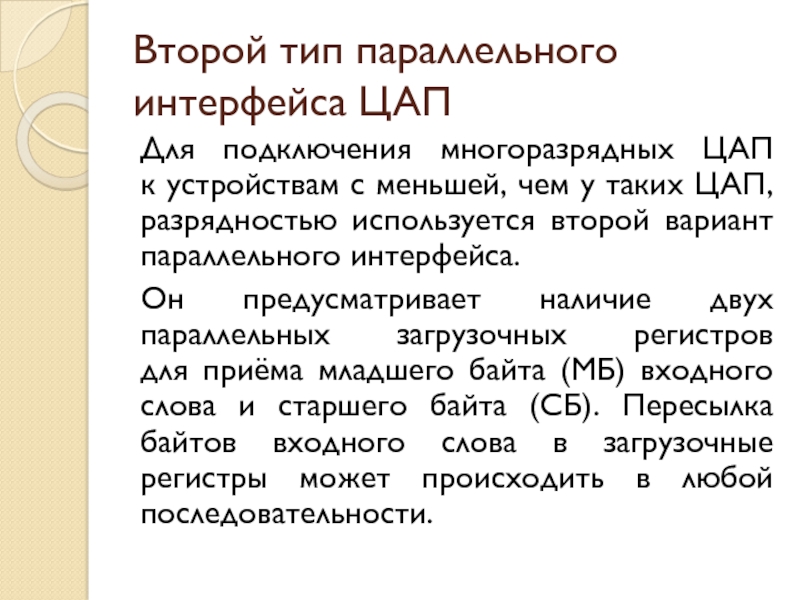

Слайд 51Второй тип параллельного интерфейса ЦАП
Для подключения многоразрядных ЦАП к устройствам

с меньшей, чем у таких ЦАП, разрядностью используется второй вариант

параллельного интерфейса.
Он предусматривает наличие двух параллельных загрузочных регистров для приёма младшего байта (МБ) входного слова и старшего байта (СБ). Пересылка байтов входного слова в загрузочные регистры может происходить в любой последовательности.
Второй тип параллельного интерфейса ЦАПДля подключения многоразрядных ЦАП  к устройствам с меньшей, чем у таких ЦАП,

Слайд 52Схема параллельного интерфейса по второму варианту

Схема параллельного интерфейса по второму варианту

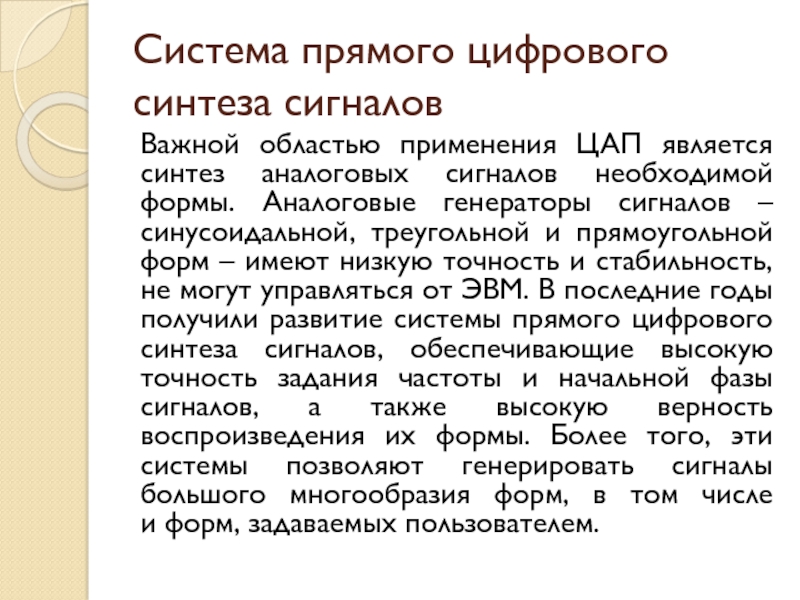

Слайд 53Система прямого цифрового синтеза сигналов
Важной областью применения ЦАП является синтез

аналоговых сигналов необходимой формы. Аналоговые генераторы сигналов – синусоидальной, треугольной

и прямоугольной форм – имеют низкую точность и стабильность, не могут управляться от ЭВМ. В последние годы получили развитие системы прямого цифрового синтеза сигналов, обеспечивающие высокую точность задания частоты и начальной фазы сигналов, а также высокую верность воспроизведения их формы. Более того, эти системы позволяют генерировать сигналы большого многообразия форм, в том числе и форм, задаваемых пользователем.
Система прямого цифрового синтеза сигналовВажной областью применения ЦАП является синтез аналоговых сигналов необходимой формы. Аналоговые генераторы сигналов

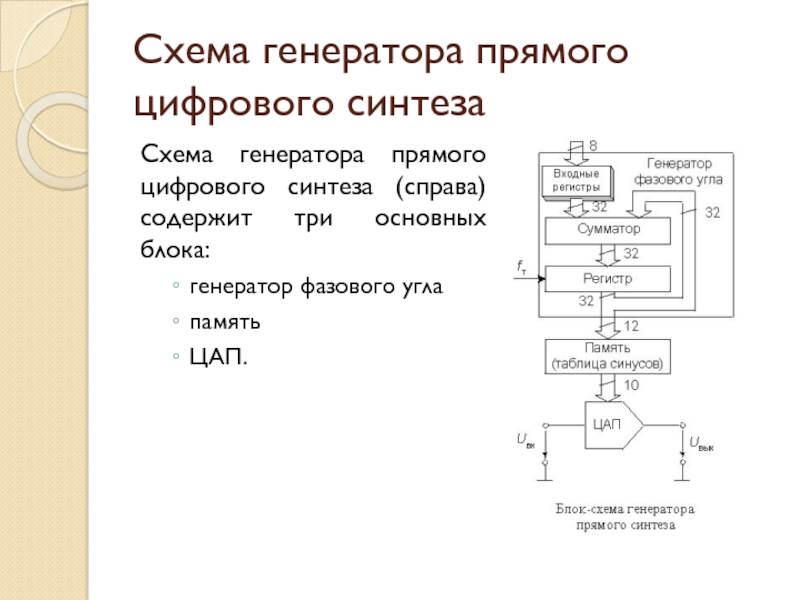

Слайд 54Схема генератора прямого цифрового синтеза
Схема генератора прямого цифрового синтеза (справа)

содержит три основных блока:
генератор фазового угла
память
ЦАП.

Схема генератора прямого цифрового синтезаСхема генератора прямого цифрового синтеза (справа) содержит три основных блока: генератор фазового углапамятьЦАП.

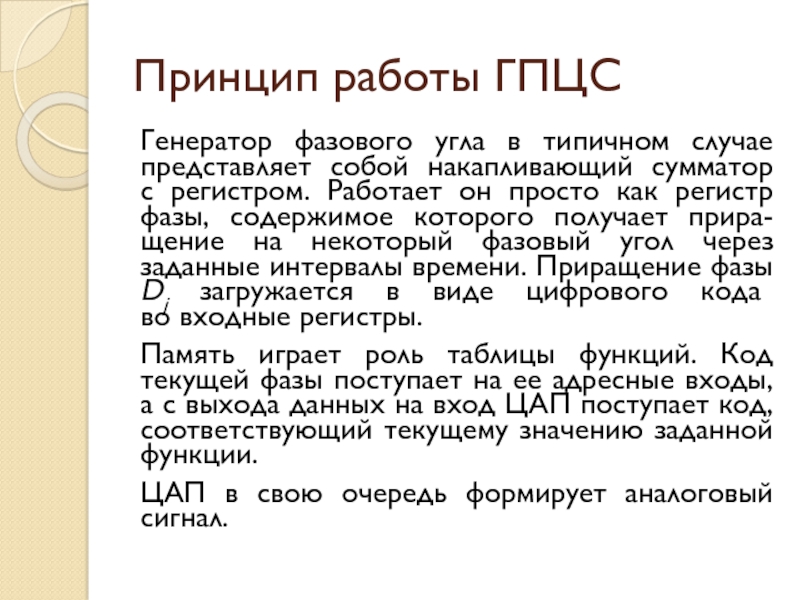

Слайд 55Принцип работы ГПЦС
Генератор фазового угла в типичном случае представляет собой

накапливающий сумматор с регистром. Работает он просто как регистр фазы,

содержимое которого получает прира-щение на некоторый фазовый угол через заданные интервалы времени. Приращение фазы Dj загружается в виде цифрового кода во входные регистры.
Память играет роль таблицы функций. Код текущей фазы поступает на ее адресные входы, а с выхода данных на вход ЦАП поступает код, соответствующий текущему значению заданной функции.
ЦАП в свою очередь формирует аналоговый сигнал.
Принцип работы ГПЦСГенератор фазового угла в типичном случае представляет собой накапливающий сумматор  с регистром. Работает он

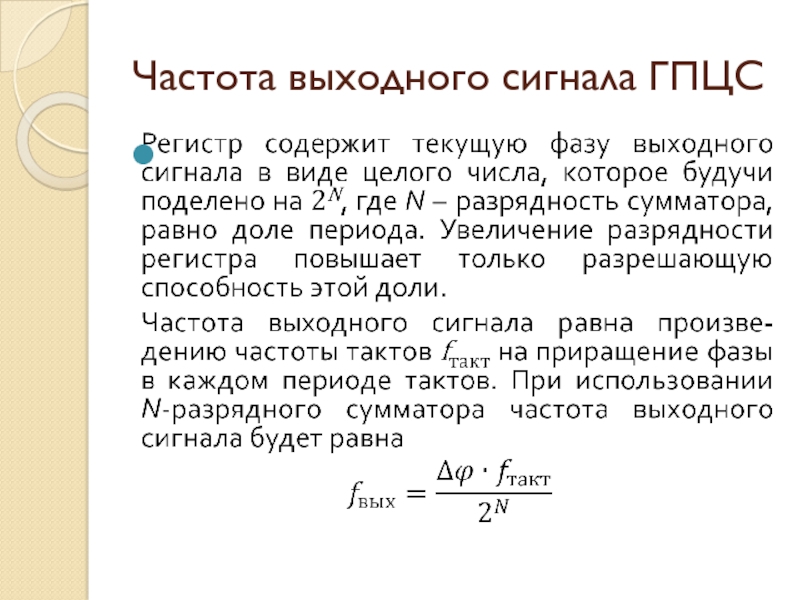

Слайд 56Частота выходного сигнала ГПЦС

Частота выходного сигнала ГПЦС

Слайд 57Обработка чисел со знаком. Смещенный код
Обработка целых чисел (биполярных) имеет

определенные особенности. Обычно двоичные целые числа представляются с использованием дополнительного

кода. Таким путем с помощью восьми разрядов можно представить числа в диапазоне от -128 до +127. При вводе чисел в ЦАП этот диапазон чисел сдвигают до 0...255 путем прибавления 128. Числа, большие 128, при этом считаются положительными, а числа, меньшие 128, – отрицатель-ными. Среднее число 128 соответствует нулю. Такое представление чисел со знаком, называется смещенным кодом. Прибавление числа, составляющего половину полной шкалы данной разрядности (в нашем примере это 128), можно легко выполнить путем инверсии старшего (знакового) разряда.
Обработка чисел со знаком. Смещенный кодОбработка целых чисел (биполярных) имеет определенные особенности. Обычно двоичные целые числа представляются

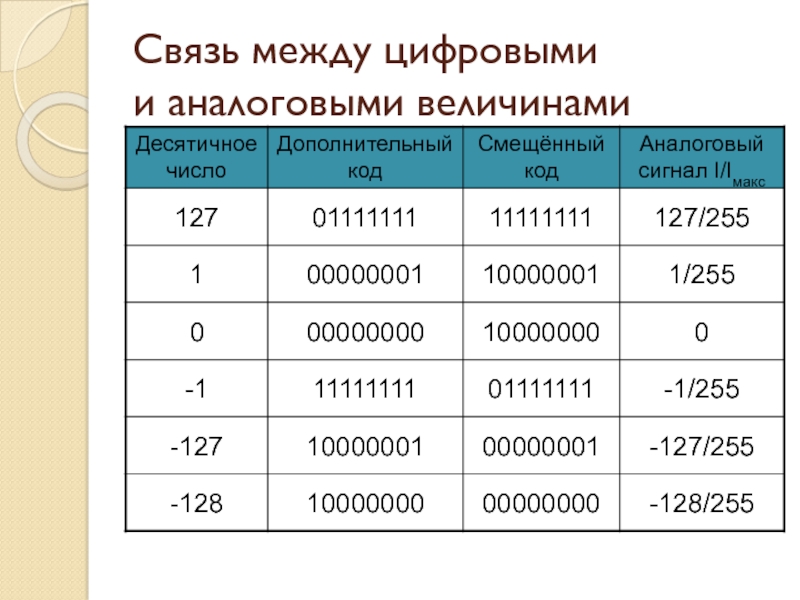

Слайд 58Связь между цифровыми и аналоговыми величинами

Связь между цифровыми  и аналоговыми величинами

Слайд 59Получение выходного сигнала с правильным знаком
Чтобы получить выходной сигнал с

правильным знаком, необходимо осуществить обратный сдвиг путем вычитания тока или

напряжения, составляющего половину шкалы преобразователя.
Для различных типов ЦАП это можно сделать разными способами.
Получение выходного сигнала  с правильным знакомЧтобы получить выходной сигнал  с правильным знаком, необходимо осуществить обратный

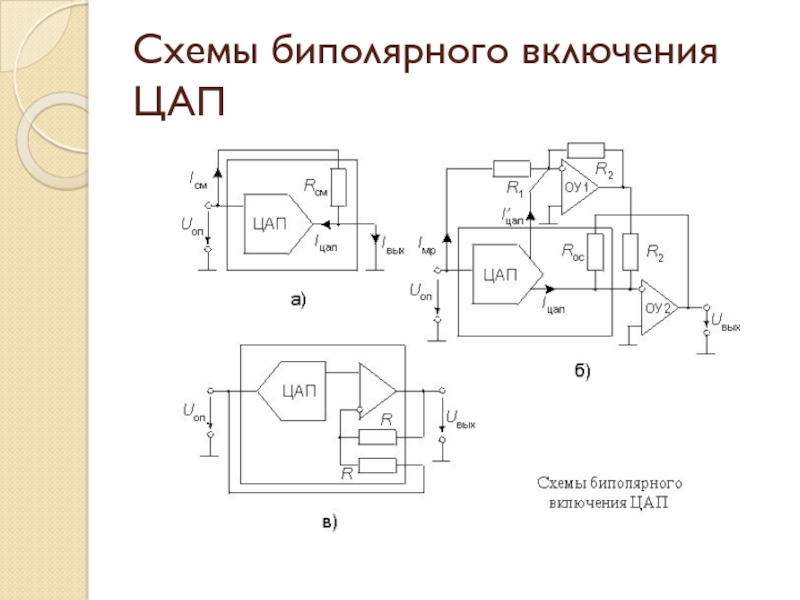

Слайд 60Схемы биполярного включения ЦАП

Схемы биполярного включения ЦАП

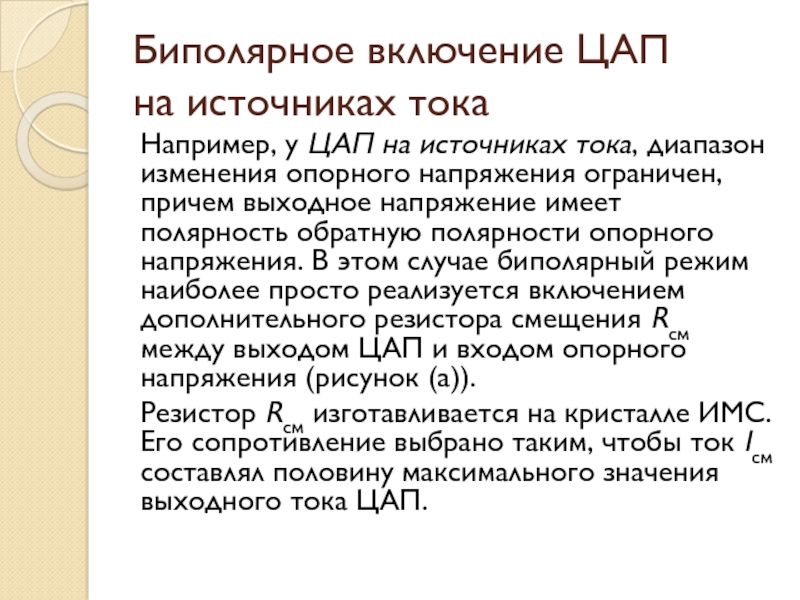

Слайд 61Биполярное включение ЦАП на источниках тока
Например, у ЦАП на источниках

тока, диапазон изменения опорного напряжения ограничен, причем выходное напряжение имеет

полярность обратную полярности опорного напряжения. В этом случае биполярный режим наиболее просто реализуется включением дополнительного резистора смещения Rсм между выходом ЦАП и входом опорного напряжения (рисунок (а)).
Резистор Rсм изготавливается на кристалле ИМС. Его сопротивление выбрано таким, чтобы ток Iсм составлял половину максимального значения выходного тока ЦАП.
Биполярное включение ЦАП  на источниках токаНапример, у ЦАП на источниках тока, диапазон изменения опорного напряжения ограничен,

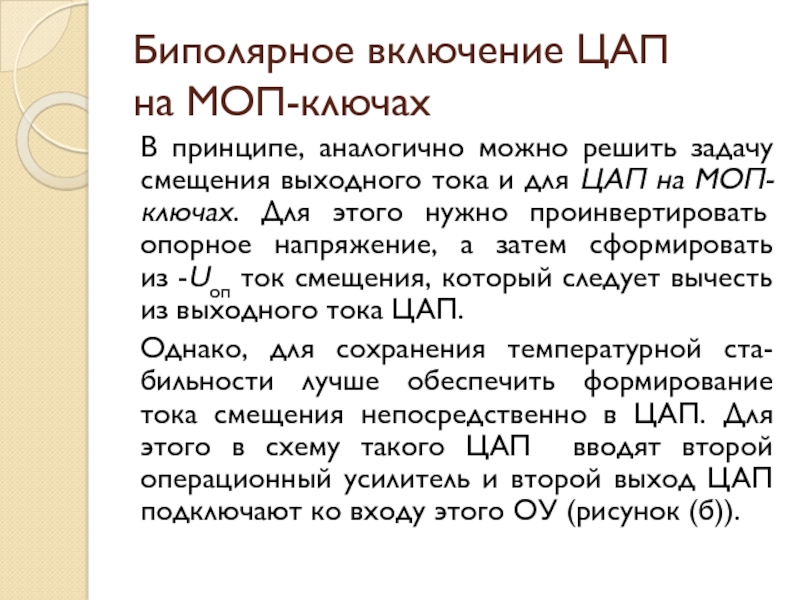

Слайд 62Биполярное включение ЦАП на МОП-ключах
В принципе, аналогично можно решить задачу

смещения выходного тока и для ЦАП на МОП-ключах. Для этого

нужно проинвертировать опорное напряжение, а затем сформировать из -Uоп ток смещения, который следует вычесть из выходного тока ЦАП.
Однако, для сохранения температурной ста-бильности лучше обеспечить формирование тока смещения непосредственно в ЦАП. Для этого в схему такого ЦАП вводят второй операционный усилитель и второй выход ЦАП подключают ко входу этого ОУ (рисунок (б)).
Биполярное включение ЦАП  на МОП-ключахВ принципе, аналогично можно решить задачу смещения выходного тока и для ЦАП

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
