Слайд 1ВОЕННАЯ КАФЕДРА
Дисциплина
«ОБЩАЯ ТАКТИКА»
Тема № 4. Инженерное обеспечение действий

частей и подразделений
Лекция № 11. Сущность, характерные черты и организация

наступательного боя взвода.
ВОЕННАЯ КАФЕДРАДисциплина  «ОБЩАЯ ТАКТИКА»	Тема № 4. Инженерное обеспечение действий частей и подразделенийЛекция № 11. Сущность, характерные

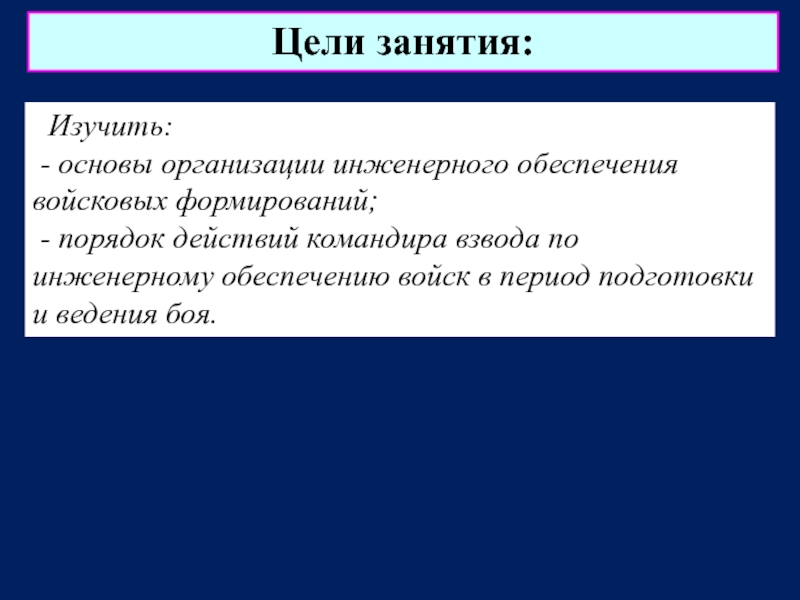

Слайд 2Цели занятия:
Изучить:
- основы организации инженерного обеспечения войсковых формирований;

- порядок действий командира взвода по инженерному обеспечению войск в

период подготовки и ведения боя.
Цели занятия: Изучить: - основы организации инженерного обеспечения войсковых формирований; - порядок действий командира взвода по инженерному

Слайд 3 1. Цель, задачи и содержание инженерного обеспечения боевых действий.


2. Фортификационное оборудование боевой позиции подразделения.

1. Цель, задачи и содержание инженерного обеспечения боевых действий. 2. Фортификационное оборудование боевой позиции подразделения.

Слайд 4Литература
Боевой Устав по подготовке и ведению общевойскового боя. Часть II.

Батальон, рота. М: ВИ, 2003.
Боевой Устав по подготовке и ведению

общевойскового боя. Часть III. Взвод, отделение, танк. М: ВИ, 2005.
Тактика / Под ред. В.Г. Резниченко. М: ВИ, 1987.
Мотострелковый взвод в бою. М. Воениздат, 1989г.

ЛитератураБоевой Устав по подготовке и ведению общевойскового боя. Часть II. Батальон, рота. М: ВИ, 2003.Боевой Устав по

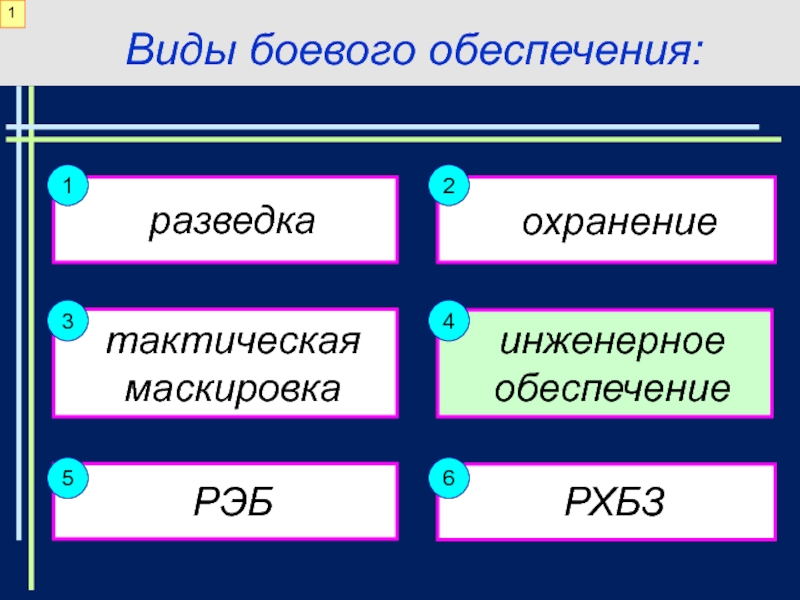

Слайд 51
разведка
Виды боевого обеспечения:
охранение
тактическая маскировка
инженерное обеспечение


1
РЭБ
РХБЗ
1
2
3
4
5
6

1разведка Виды боевого обеспечения: охранение тактическая маскировка инженерное обеспечение 1РЭБ РХБЗ 123456

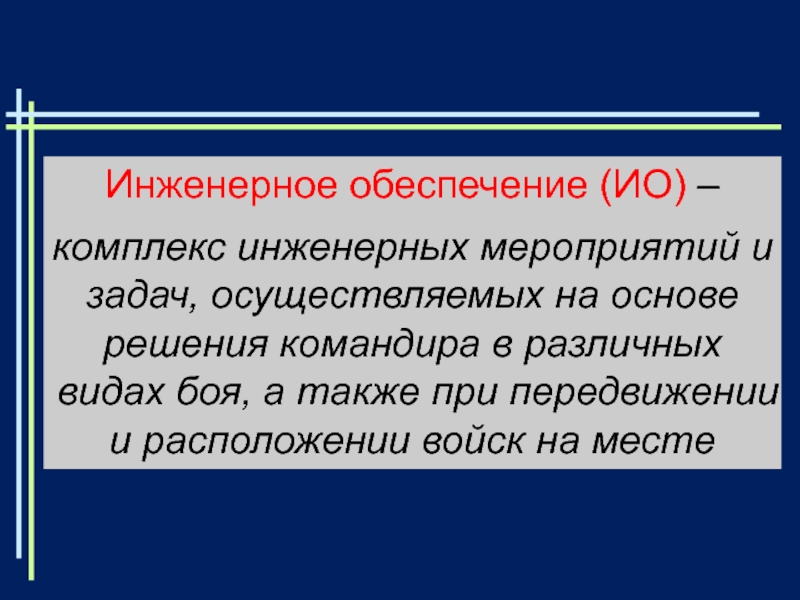

Слайд 6Инженерное обеспечение (ИО) –

комплекс инженерных мероприятий и задач, осуществляемых на

основе решения командира в различных видах боя, а также при

передвижении и расположении войск на месте
Инженерное обеспечение (ИО) –комплекс инженерных мероприятий и задач, осуществляемых на основе решения командира в различных видах боя,

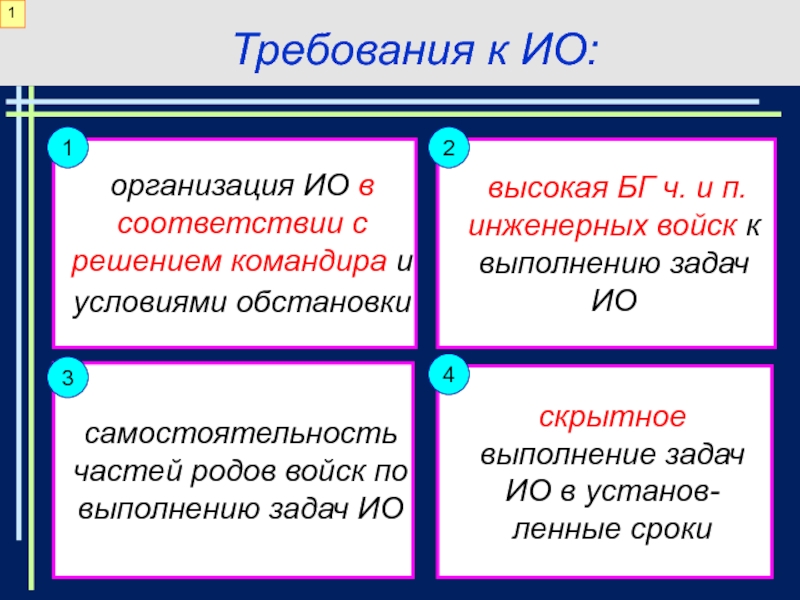

Слайд 71
организация ИО в соответствии с решением командира и условиями обстановки


Требования к ИО:
высокая БГ ч. и п. инженерных

войск к выполнению задач ИО

самостоятельность частей родов войск по выполнению задач ИО

скрытное выполнение задач ИО в установ-ленные сроки

1

1

2

3

4

1организация ИО в соответствии с решением командира и условиями обстановки Требования к ИО: высокая БГ ч. и

Слайд 8Вопрос №1
Цель, задачи и содержание инженерного обеспечения боевых действий

Вопрос №1Цель, задачи и содержание инженерного обеспечения боевых действий

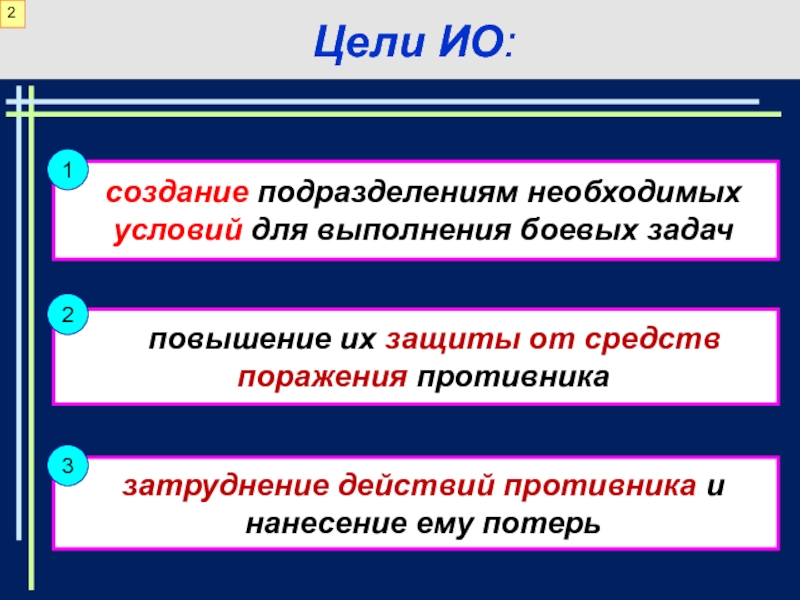

Слайд 91
создание подразделениям необходимых условий для выполнения боевых задач
Цели ИО:


повышение их защиты от средств поражения противника
затруднение

действий противника и нанесение ему потерь

2

1

2

3

1создание подразделениям необходимых условий для выполнения боевых задач Цели ИО:  повышение их защиты от средств поражения

Слайд 101
инженерная разведка противника, местности и объектов
Задачи

ИО:
фортиф. оборудование и маскировка районов, опорных

пунктов, огн. позиций

устройство и содержание инженерных минно-взрывных и невзрывных заграждений; производство разрушений

2

1

2

3

проделывание и содержание проходов в заграждениях и разрушениях; размини-рование местности и объектов; подготовка и содержание дорог, путей маневра подразделений

4

1   инженерная разведка противника, местности и объектов Задачи ИО:   фортиф. оборудование и маскировка

Слайд 111

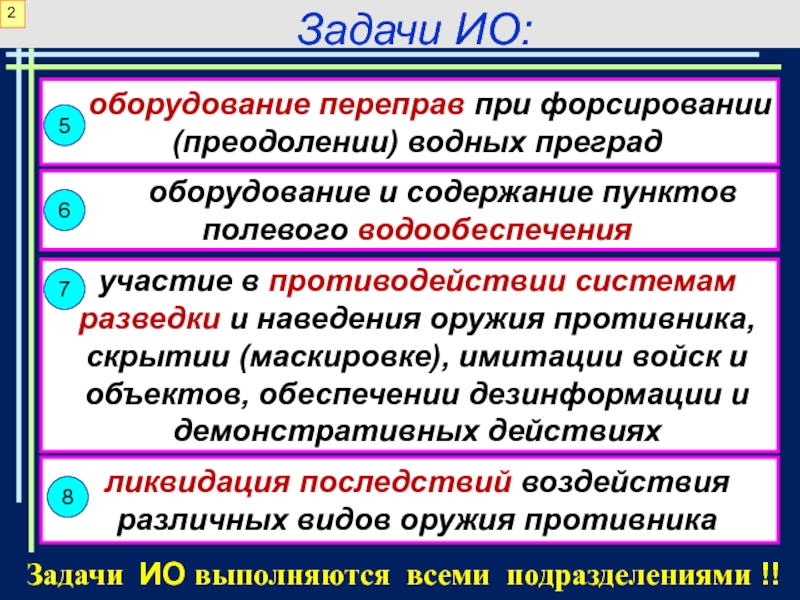

оборудование переправ при форсировании (преодолении) водных преград
Задачи

ИО:
оборудование и содержание пунктов полевого водообеспечения


участие в противодействии системам разведки и наведения оружия противника, скрытии (маскировке), имитации войск и объектов, обеспечении дезинформации и демонстративных действиях

2

5

6

7

Задачи ИО выполняются всеми подразделениями !!

ликвидация последствий воздействия различных видов оружия противника

8

1  оборудование переправ при форсировании (преодолении) водных преград Задачи ИО:    оборудование и содержание

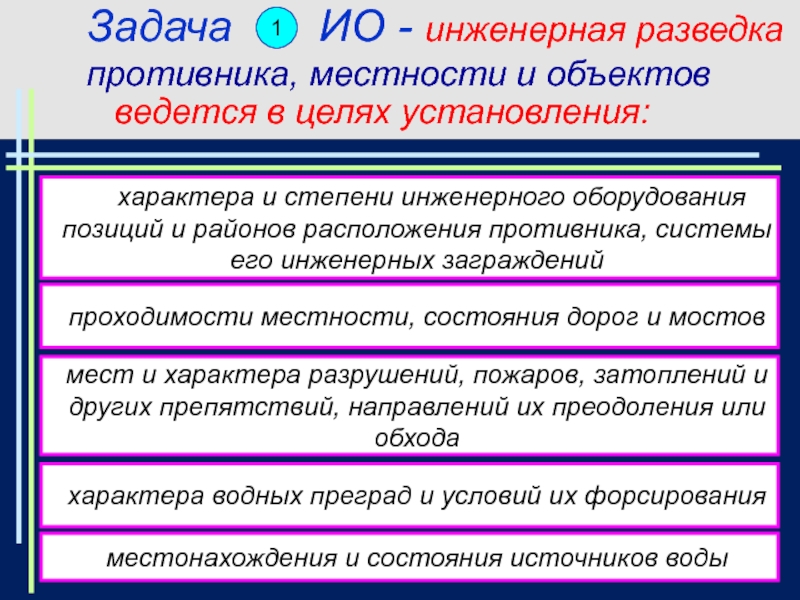

Слайд 121
Задача ИО - инженерная разведка противника, местности

и объектов
1
ведется в целях установления:
характера и

степени инженерного оборудования позиций и районов расположения противника, системы его инженерных заграждений

проходимости местности, состояния дорог и мостов

мест и характера разрушений, пожаров, затоплений и других препятствий, направлений их преодоления или обхода

характера водных преград и условий их форсирования

местонахождения и состояния источников воды

1Задача    ИО - инженерная разведка противника, местности и объектов 1ведется в целях установления:

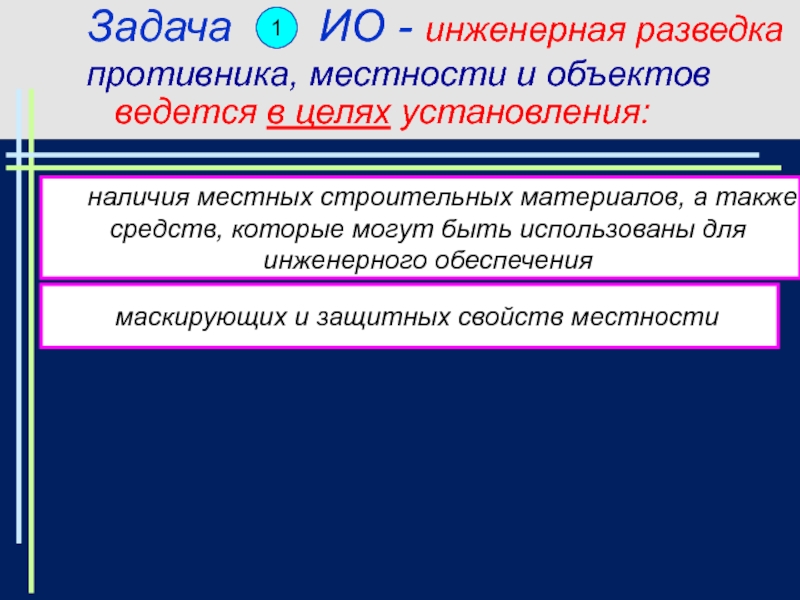

Слайд 131
Задача ИО - инженерная разведка противника, местности

и объектов
1
ведется в целях установления:
наличия местных

строительных материалов, а также средств, которые могут быть использованы для инженерного обеспечения

маскирующих и защитных свойств местности

1Задача    ИО - инженерная разведка противника, местности и объектов 1ведется в целях установления:

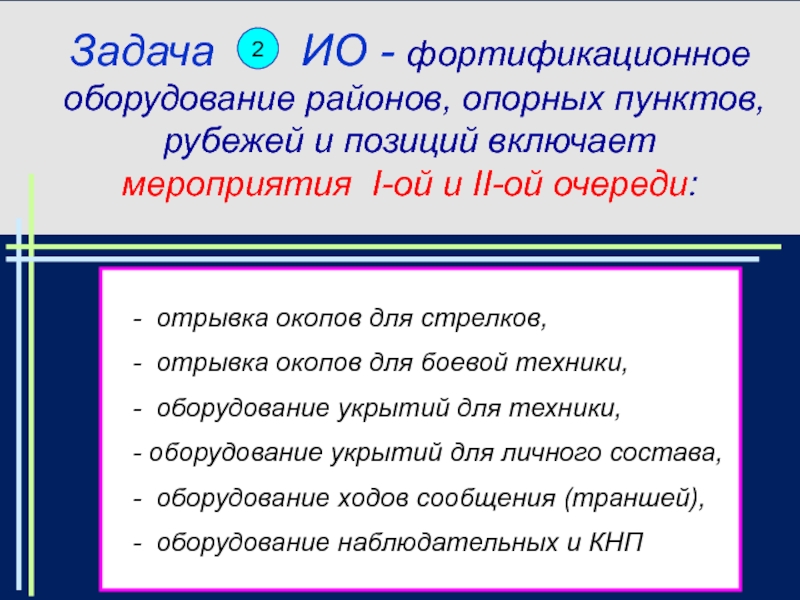

Слайд 141
Задача ИО - фортификационное оборудование районов, опорных

пунктов, рубежей и позиций включает мероприятия I-ой и II-ой очереди:


2

- отрывка окопов для стрелков,
- отрывка окопов для боевой техники,
- оборудование укрытий для техники,
- оборудование укрытий для личного состава,
- оборудование ходов сообщения (траншей),
- оборудование наблюдательных и КНП

1Задача    ИО - фортификационное оборудование районов, опорных пунктов, рубежей и позиций включает мероприятия I-ой

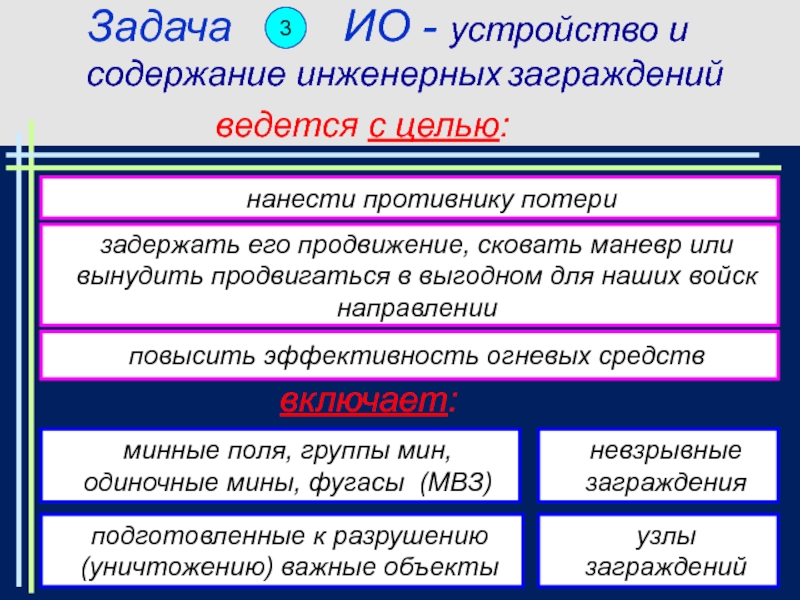

Слайд 151
Задача ИО - устройство и содержание

инженерных заграждений
3
ведется с целью:
нанести противнику потери


задержать его продвижение, сковать маневр или вынудить продвигаться в выгодном для наших войск направлении

повысить эффективность огневых средств

минные поля, группы мин, одиночные мины, фугасы (МВЗ)

невзрывные заграждения

включает:

подготовленные к разрушению (уничтожению) важные объекты

узлы заграждений

1Задача     ИО - устройство и содержание инженерных заграждений 3ведется с целью:

Слайд 161
Задачи ИО
4
маскировочное окрашивание ВВТ

и сооружений
распятнание местности
включает:
установку (развертывание) табельных маскировочных покрытий,

макетов, имитаторов, устройство масок из местных материалов и имитационных масок

возведение ложных сооружений

5

6

8

в основном

решаются спец. частями (подразделениями) инж. войск.

Задача ИО - противодействия системам разведки

7

1Задачи       ИО4маскировочное окрашивание ВВТ и сооружений распятнание местности включает: установку (развертывание)

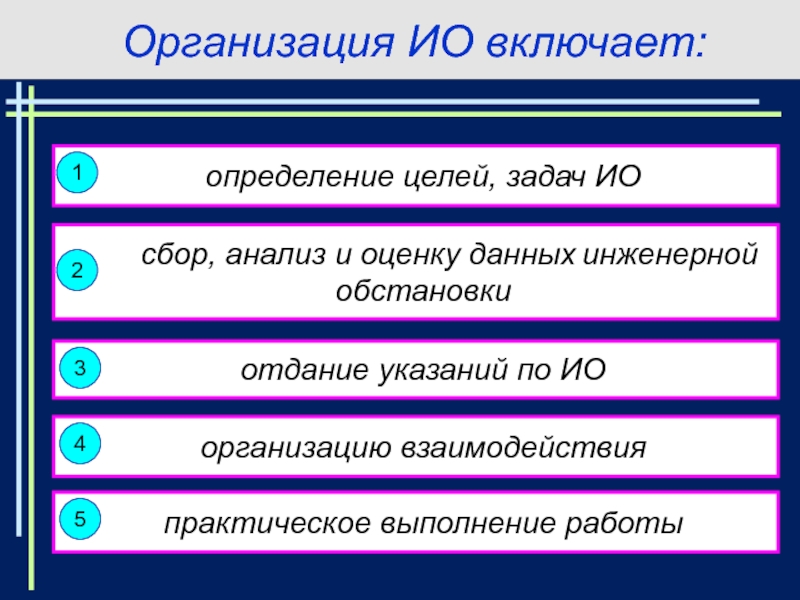

Слайд 171
определение целей, задач ИО
Организация ИО включает:

сбор, анализ и оценку данных инженерной обстановки
организацию взаимодействия


1

2

4

отдание указаний по ИО

3

практическое выполнение работы

5

1определение целей, задач ИО Организация ИО включает:    сбор, анализ и оценку данных инженерной обстановки

Слайд 181
Командир взвода (отделения), организует ИО на основе полученной задачи и

указаний к-ра роты (взвода), при этом он указывает в обороне:


- места позиций отделений, основных и запасных огневых позиций БМП (БТР), танков, очередность и сроки их фортификационного оборудования

- где иметь перекрытые щели (блиндажи), кто и к какому сроку их оборудует

1Командир взвода (отделения), организует ИО на основе полученной задачи и указаний к-ра роты (взвода), при этом он

Слайд 191
Командир взвода (отделения), организуя ИО в обороне, указывает:
-

место расположения КНП взвода, кто выделяется для его оборудования и

время готовности

- какие табельные средства и местные материалы использовать при фортификационном оборудовании и маскировке

1Командир взвода (отделения), организуя ИО в обороне, указывает: -  место расположения КНП взвода, кто выделяется для

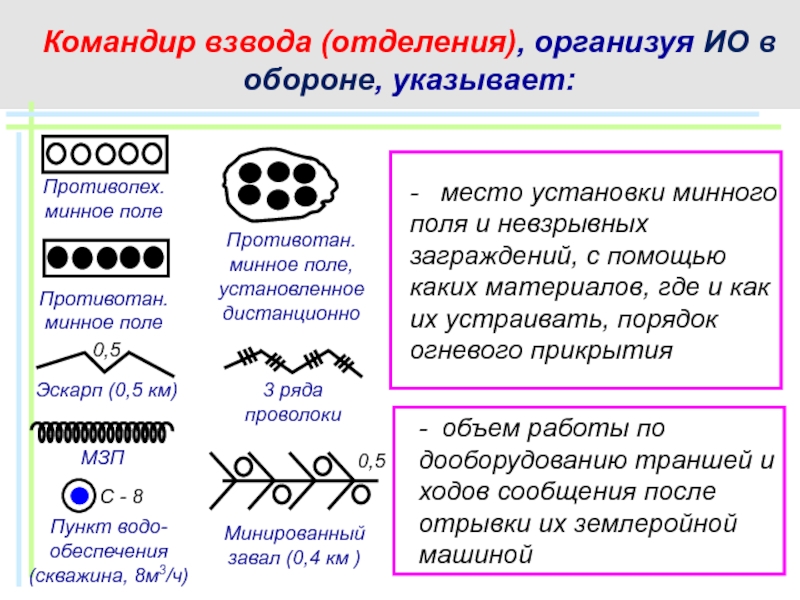

Слайд 201
Командир взвода (отделения), организуя ИО в обороне, указывает:
-

место установки минного поля и невзрывных заграждений, с помощью каких

материалов, где и как их устраивать, порядок огневого прикрытия

- объем работы по дооборудованию траншей и ходов сообщения после отрывки их землеройной машиной

1Командир взвода (отделения), организуя ИО в обороне, указывает: -  место установки минного поля и невзрывных заграждений,

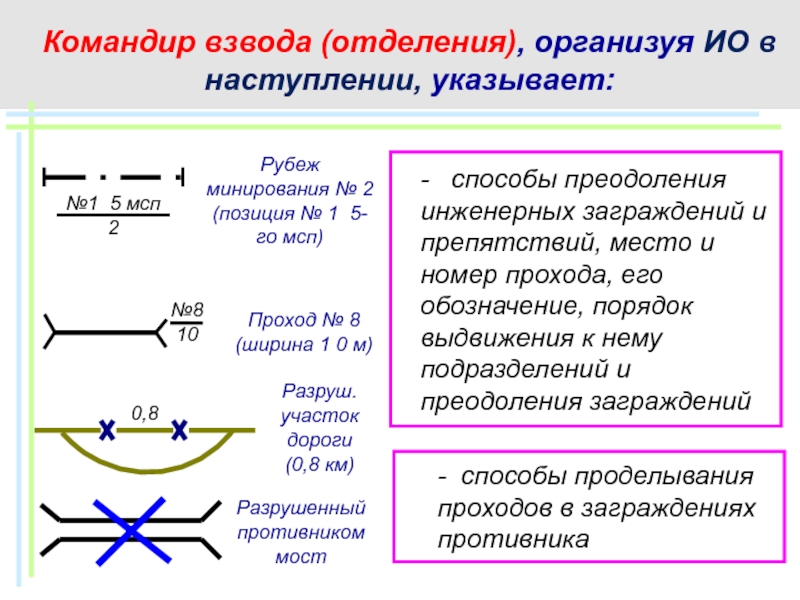

Слайд 211
Командир взвода (отделения), организуя ИО в наступлении, указывает:
-

способы преодоления инженерных заграждений и препятствий, место и номер прохода,

его обозначение, порядок выдвижения к нему подразделений и преодоления заграждений

- способы проделывания проходов в заграждениях противника

1Командир взвода (отделения), организуя ИО в наступлении, указывает: -  способы преодоления инженерных заграждений и препятствий, место

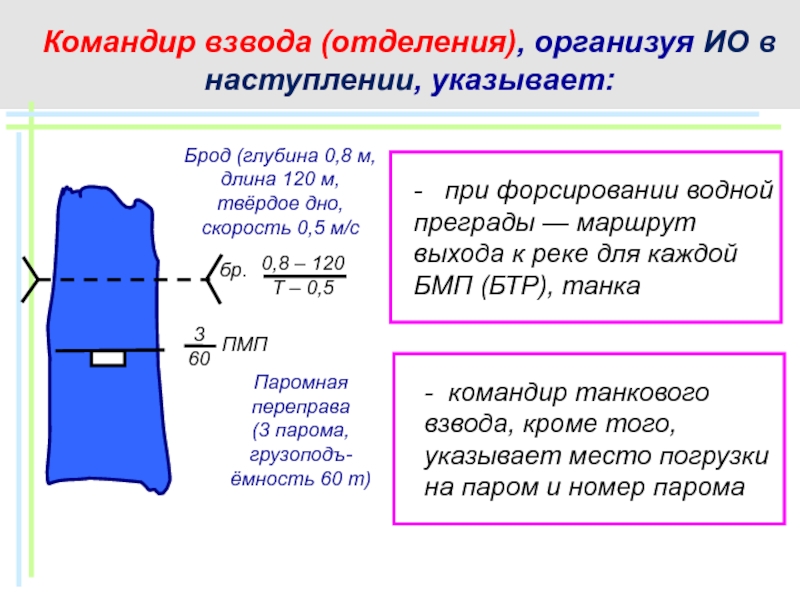

Слайд 221
Командир взвода (отделения), организуя ИО в наступлении, указывает:
-

при форсировании водной преграды — маршрут выхода к реке для

каждой БМП (БТР), танка

- командир танкового взвода, кроме того, указывает место погрузки на паром и номер парома

Паромная переправа
(3 парома, грузоподъ-ёмность 60 т)

Брод (глубина 0,8 м, длина 120 м, твёрдое дно, скорость 0,5 м/с

1Командир взвода (отделения), организуя ИО в наступлении, указывает: -  при форсировании водной преграды — маршрут выхода

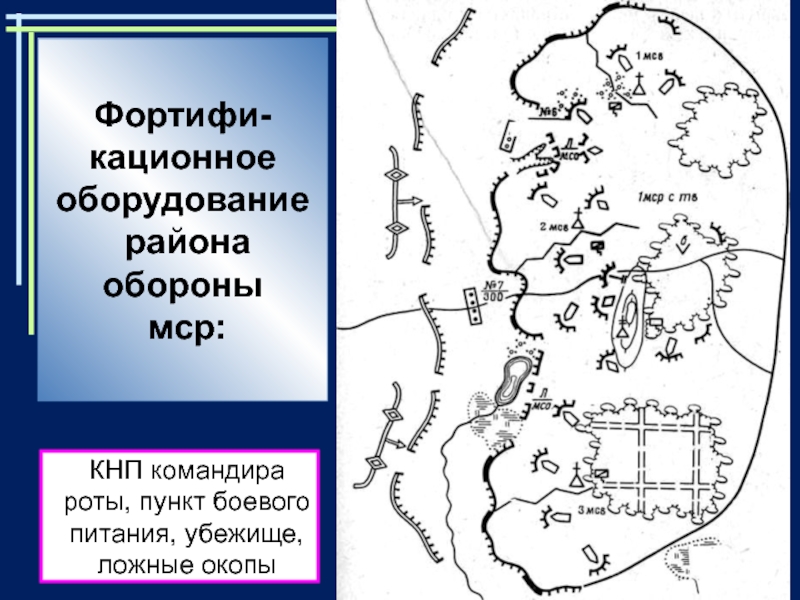

Слайд 231
Фортификационное оборудование
опорного пункта мср

1Фортификационное оборудование опорного пункта мср

Слайд 24ВОПРОС 2
Фортификационное оборудование боевой позиции подразделения

ВОПРОС 2Фортификационное оборудование боевой позиции подразделения

Слайд 25Классификация
фортификационных
сооружений

Классификацияфортификационныхсооружений

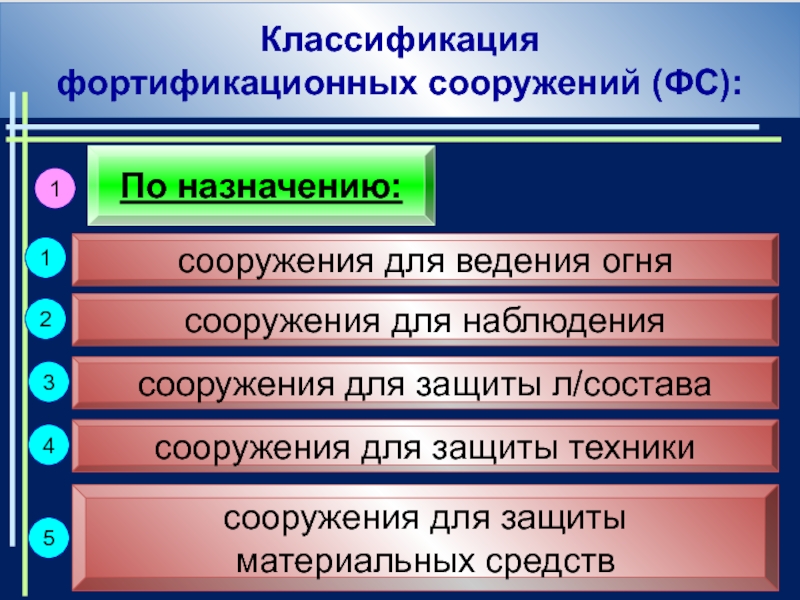

Слайд 261
Классификация
фортификационных сооружений (ФС):
1
2
3
По назначению:
сооружения для ведения огня
1
сооружения

для наблюдения
сооружения для защиты л/состава
4
сооружения для защиты техники


5

сооружения для защиты
материальных средств

1Классификация фортификационных сооружений (ФС): 123По назначению:сооружения для ведения огня 1сооружения для наблюдения сооружения для защиты л/состава 4сооружения

Слайд 271
Классификация ФС:

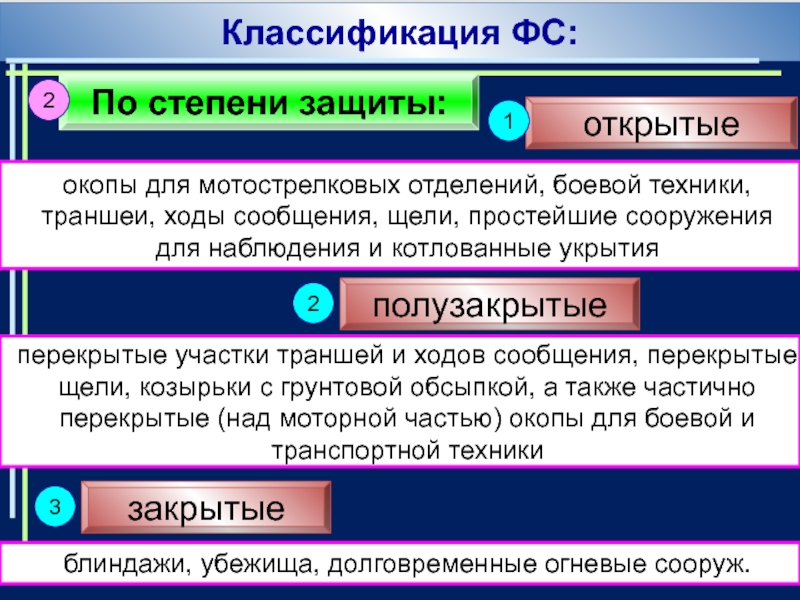

2
По степени защиты:
открытые
2
полузакрытые
окопы для мотострелковых отделений,

боевой техники, траншеи, ходы сообщения, щели, простейшие сооружения для наблюдения

и котлованные укрытия

3

закрытые

перекрытые участки траншей и ходов сообщения, перекрытые щели, козырьки с грунтовой обсыпкой, а также частично перекрытые (над моторной частью) окопы для боевой и транспортной техники

блиндажи, убежища, долговременные огневые сооруж.

1

1Классификация ФС: 2По степени защиты:открытые 2полузакрытые окопы для мотострелковых отделений, боевой техники, траншеи, ходы сообщения, щели, простейшие

Слайд 281

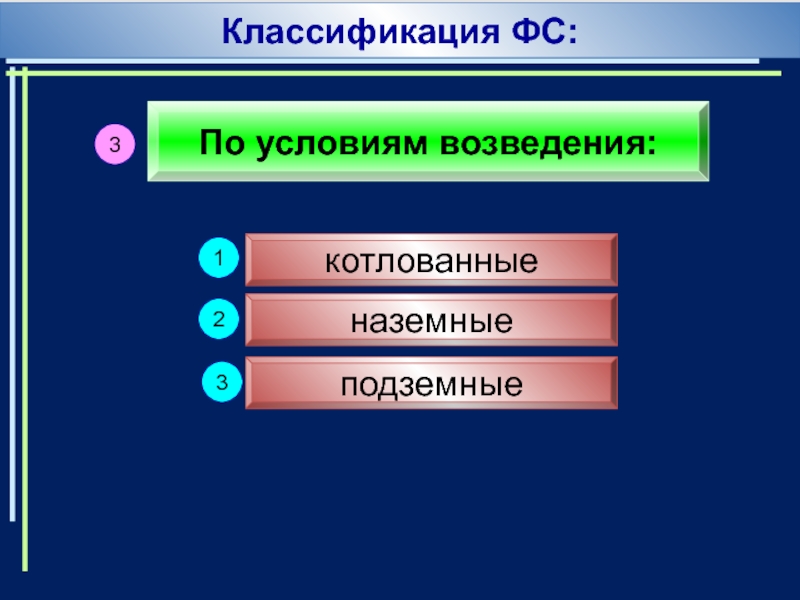

Классификация ФС:
1
2
3
По условиям возведения:
котлованные
3
наземные
подземные

1Классификация ФС: 123По условиям возведения:котлованные 3наземные подземные

Слайд 291
Классификация
фортификационных сооружений (ФС):
1
2
3
По применяемым материалам:
земляные
4
деревоземлянные
каменные
4
железобетонные
5
металлические
6
тканевые
7
пластмассовые

1Классификация фортификационных сооружений (ФС): 123По применяемым материалам:земляные4деревоземлянныекаменные4железобетонные5металлические6тканевые7пластмассовые

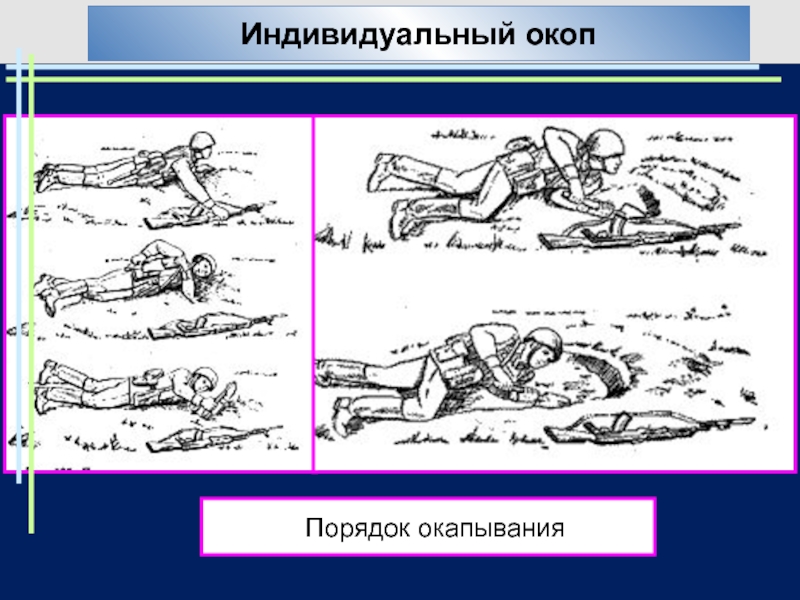

Слайд 30Индивидуальный окоп
Порядок окапывания

Индивидуальный окопПорядок окапывания

Слайд 311
Окоп для стрельбы из автомата лежа, с колена и стоя

в разрезе и в плане

1Окоп для стрельбы из автомата лежа, с колена и стоя в разрезе и в плане

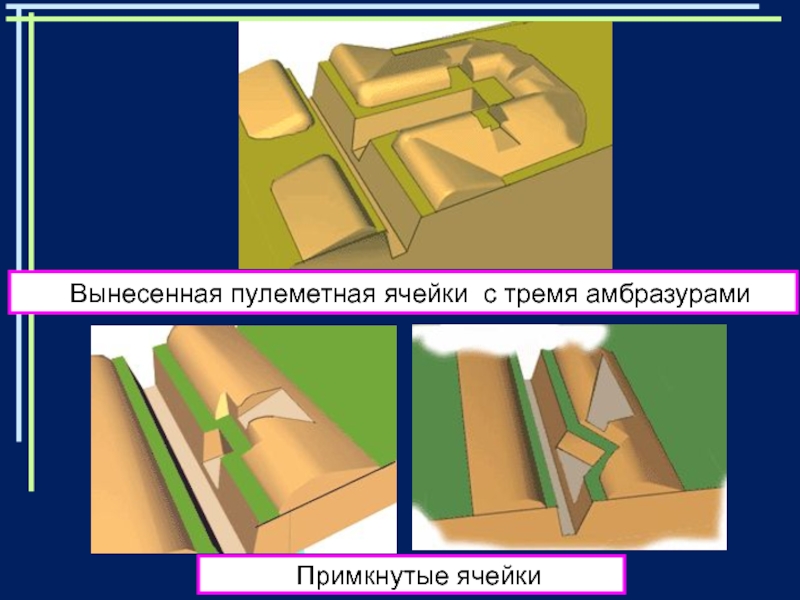

Слайд 32Вынесенная пулеметная ячейки с тремя амбразурами
Примкнутые ячейки

Вынесенная пулеметная ячейки с тремя амбразурами Примкнутые ячейки

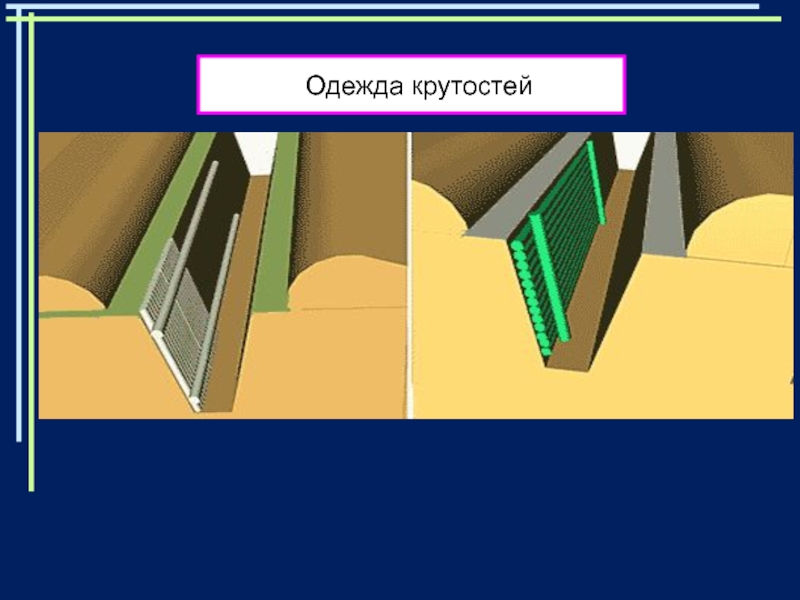

Слайд 33Одежда крутостей

Одежда крутостей

Слайд 341

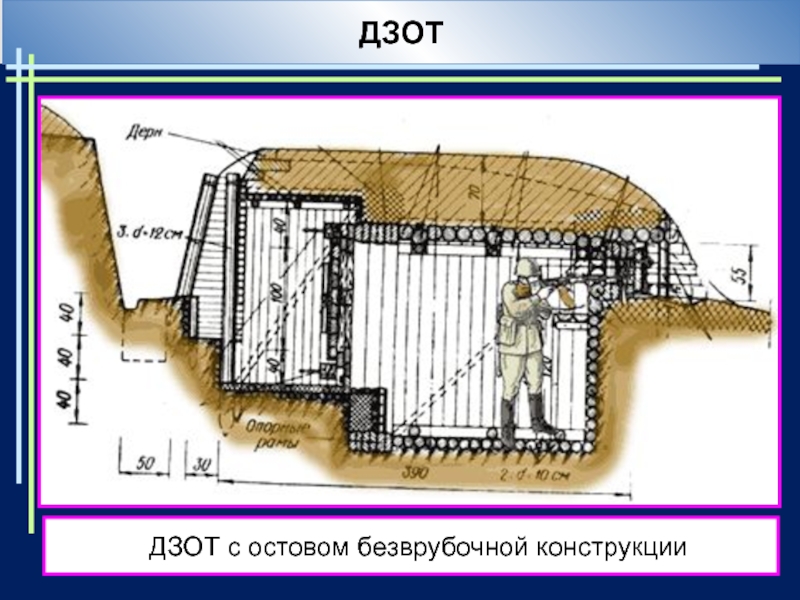

ДЗОТ
ДЗОТ с остовом безврубочной конструкции

1ДЗОТ ДЗОТ с остовом безврубочной конструкции

Слайд 351
Окоп для танка
Окоп для танка; а) тип первый; б)

тип второй
Окоп для танка

1Окоп для танка Окоп для танка; а) тип первый; б) тип второй Окоп для танка

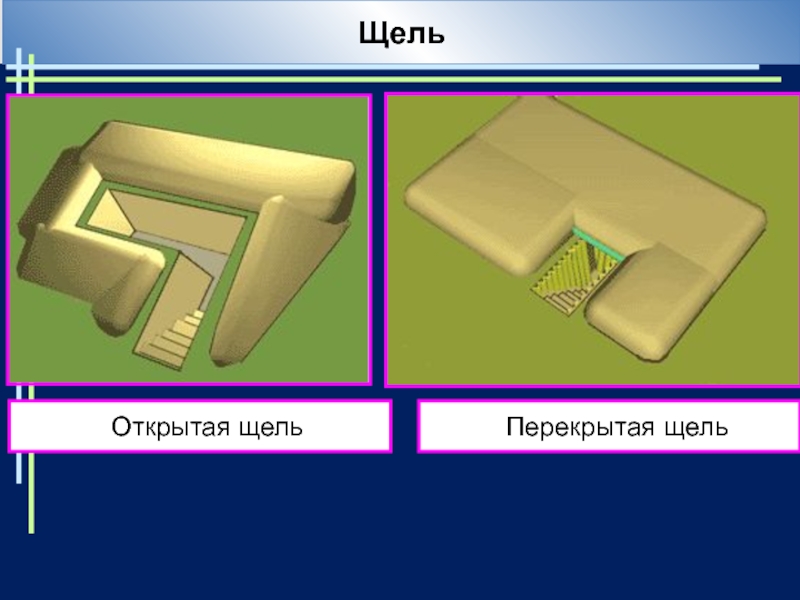

Слайд 361
Щель
Перекрытая щель
Открытая щель

1ЩельПерекрытая щель Открытая щель

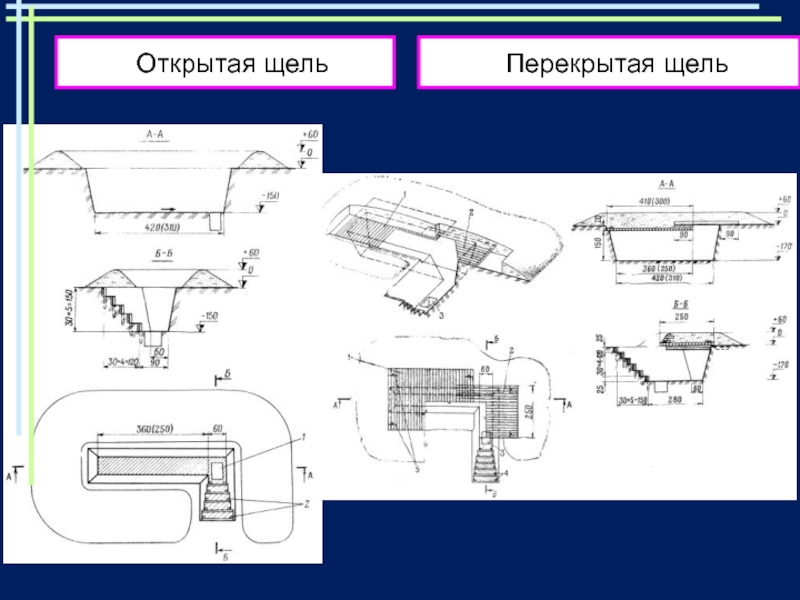

Слайд 37Перекрытая щель
Открытая щель

Перекрытая щель Открытая щель

Слайд 38Перекрытая щель

Перекрытая щель

Слайд 391

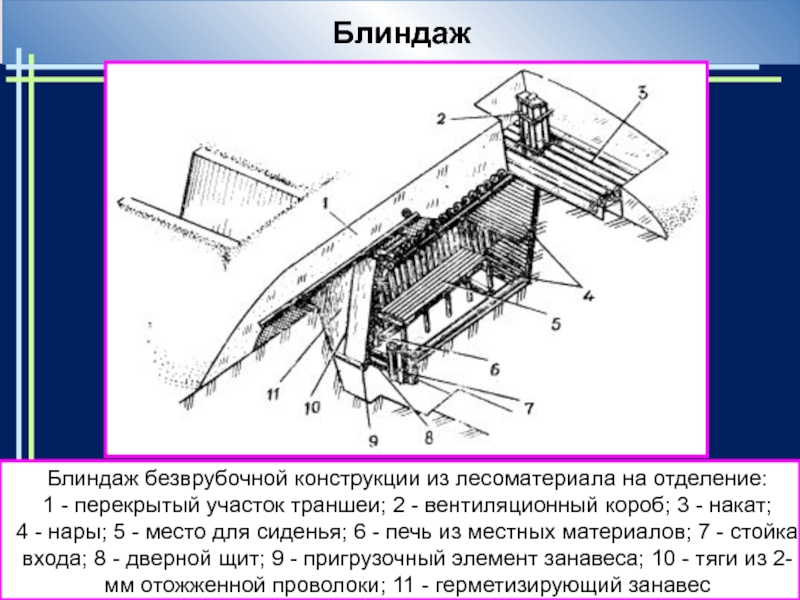

Блиндаж
Блиндаж безврубочной конструкции из лесоматериала на отделение: 1 - перекрытый участок

траншеи; 2 - вентиляционный короб; 3 - накат;
4 -

нары; 5 - место для сиденья; 6 - печь из местных материалов; 7 - стойка входа; 8 - дверной щит; 9 - пригрузочный элемент занавеса; 10 - тяги из 2-мм отожженной проволоки; 11 - герметизирующий занавес
1БлиндажБлиндаж безврубочной конструкции из лесоматериала на отделение: 1 - перекрытый участок траншеи; 2 - вентиляционный короб; 3

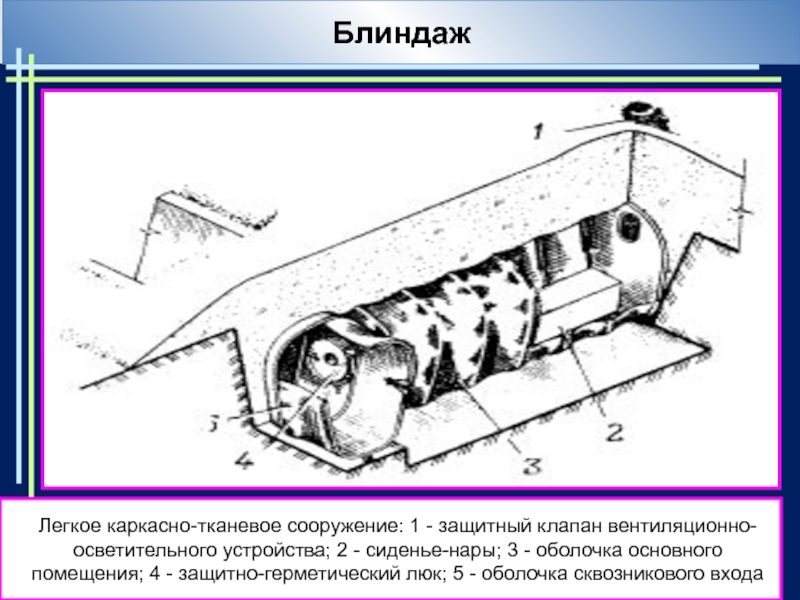

Слайд 401
Блиндаж
Легкое каркасно-тканевое сооружение: 1 - защитный клапан вентиляционно-осветительного устройства; 2

- сиденье-нары; 3 - оболочка основного помещения; 4 - защитно-герметический

люк; 5 - оболочка сквозникового входа
1БлиндажЛегкое каркасно-тканевое сооружение: 1 - защитный клапан вентиляционно-осветительного устройства; 2 - сиденье-нары; 3 - оболочка основного помещения;

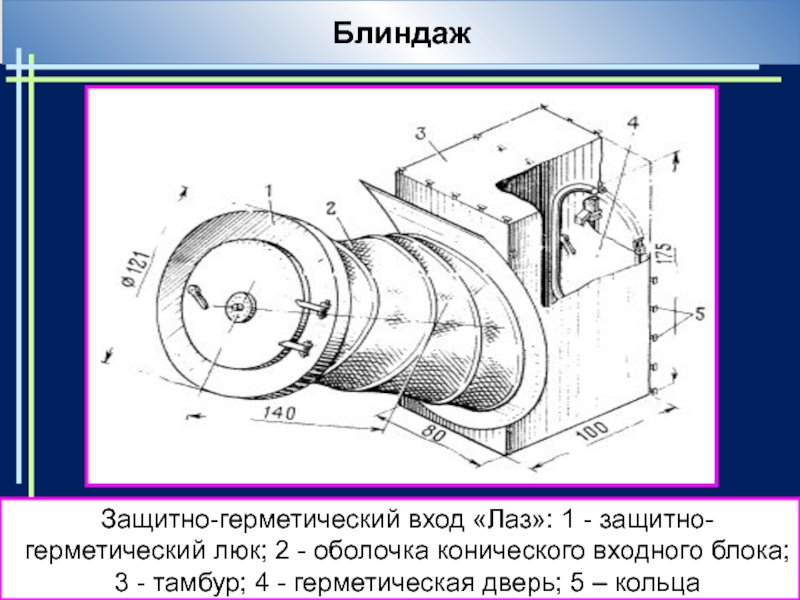

Слайд 411
Блиндаж
Защитно-герметический вход «Лаз»: 1 - защитно-герметический люк; 2 - оболочка

конического входного блока; 3 - тамбур; 4 - герметическая дверь;

5 – кольца
1БлиндажЗащитно-герметический вход «Лаз»: 1 - защитно-герметический люк; 2 - оболочка конического входного блока; 3 - тамбур; 4

Слайд 421

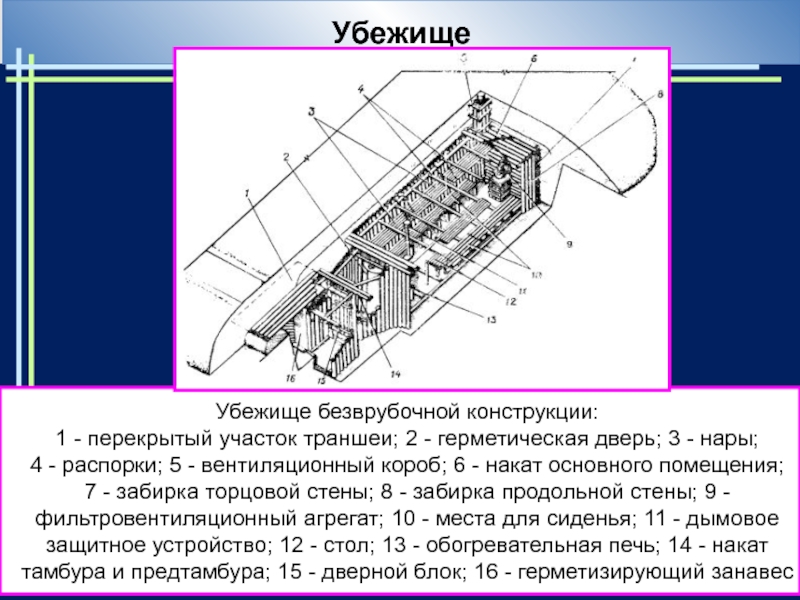

Убежище
Убежище безврубочной конструкции:
1 - перекрытый участок траншеи; 2 -

герметическая дверь; 3 - нары;
4 - распорки; 5 -

вентиляционный короб; 6 - накат основного помещения;
7 - забирка торцовой стены; 8 - забирка продольной стены; 9 - фильтровентиляционный агрегат; 10 - места для сиденья; 11 - дымовое защитное устройство; 12 - стол; 13 - обогревательная печь; 14 - накат тамбура и предтамбура; 15 - дверной блок; 16 - герметизирующий занавес
1УбежищеУбежище безврубочной конструкции: 1 - перекрытый участок траншеи; 2 - герметическая дверь; 3 - нары; 4 -

Слайд 431
Убежище
Убежище из железобетонных элементов:
1 - вентиляционное защитное устройство; 2 -

короб для ввода кабелей связи; 3 - рулонный гидроизоляционный материал;

4 - обогревательная печь; 5 - дымовое защитное устройство; 6 - вентиляционное защитное устройство; 7 - защитная перегородка с защитной дверью, 8 - герметическая перегородка с герметической дверью; 9 - короб для ввода электрокабеля; 10 - фильтровентиляционный агрегат
1УбежищеУбежище из железобетонных элементов:1 - вентиляционное защитное устройство; 2 - короб для ввода кабелей связи; 3 -

Слайд 441
Убежище
Комплект элементов волнистой стали для возведения убежища: 1 - диафрагма

торцовая; 2 - остов;
3 - герметическая перегородка с герметичной

дверью; 4 - блок тамбура с защитно-герметическим люком; 5 - диафрагма торцовая
1УбежищеКомплект элементов волнистой стали для возведения убежища: 1 - диафрагма торцовая; 2 - остов; 3 - герметическая

Слайд 451
Убежище
Убежище из элементов волнистой стали ФВС с входом «Лаз»: 1

- дымовое защитное устройство; 2 - накат; 3 - воздухоэащитное

устройство;
4 - забирка; 5 - фильтровентиляционный агрегат; 6 - элементы ФВС;
7 - нары; 8 - распорки; 9 - настил, 10 - защитно-герметический вход
1УбежищеУбежище из элементов волнистой стали ФВС с входом «Лаз»: 1 - дымовое защитное устройство; 2 - накат;

Слайд 461

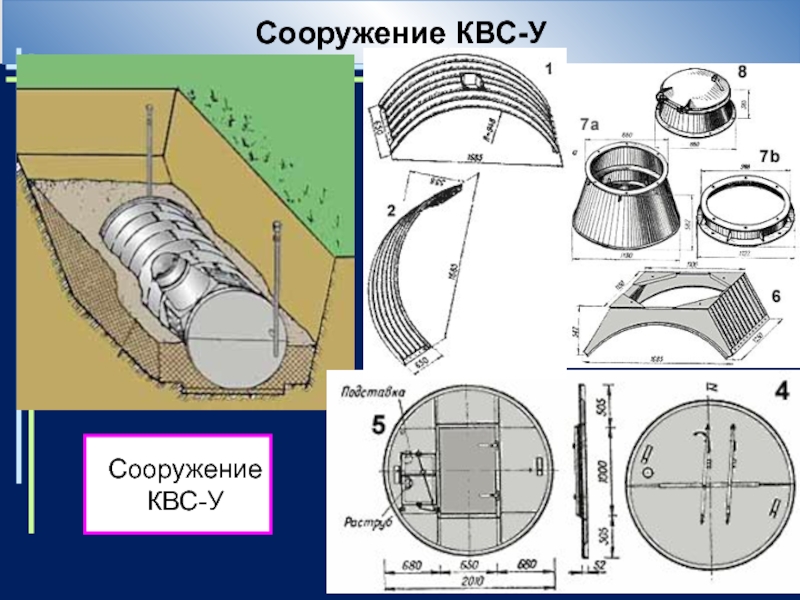

Сооружение КВС-У
Сооружение КВС-У

1Сооружение КВС-УСооружение КВС-У

Слайд 471
Сооружение КВС-У
Сооружение КВС-У собранное в котловане

1Сооружение КВС-УСооружение КВС-У собранное в котловане

Слайд 481
Сооружения для наблюдения
Сооружение для наблюдения командира взвода (роты)
Сооружение для

наблюдения командира батальона
Открытые сооружения для наблюдения

1Сооружения для наблюденияСооружение для наблюдения командира взвода (роты) Сооружение для наблюдения командира батальона Открытые сооружения для наблюдения

Слайд 491

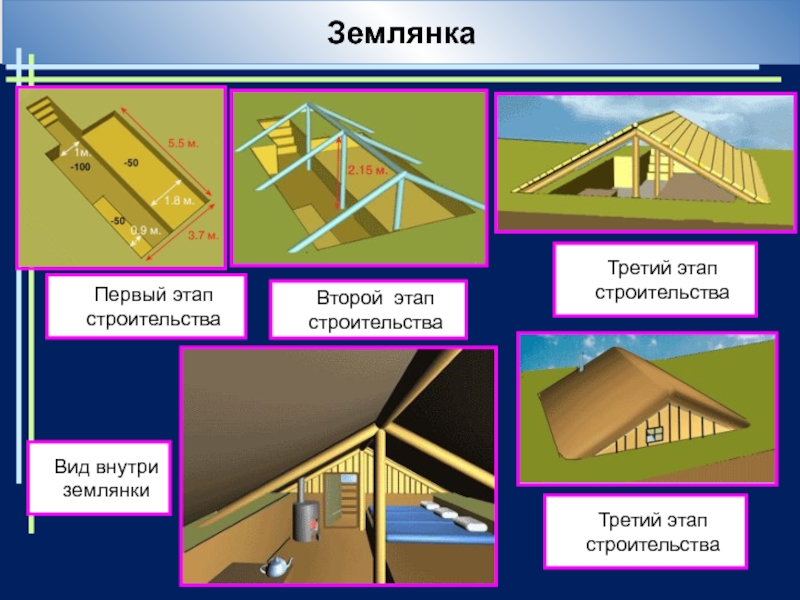

Землянка
Первый этап строительства
Второй этап строительства
Третий этап строительства
Третий

этап строительства
Вид внутри землянки

1ЗемлянкаПервый этап строительства Второй этап строительства Третий этап строительства Третий этап строительства Вид внутри землянки

Слайд 50ФОб районов
обороны и опорных
пунктов
мотострелковых
подразделений

ФОб районовобороны и опорныхпунктов мотострелковыхподразделений

Слайд 511

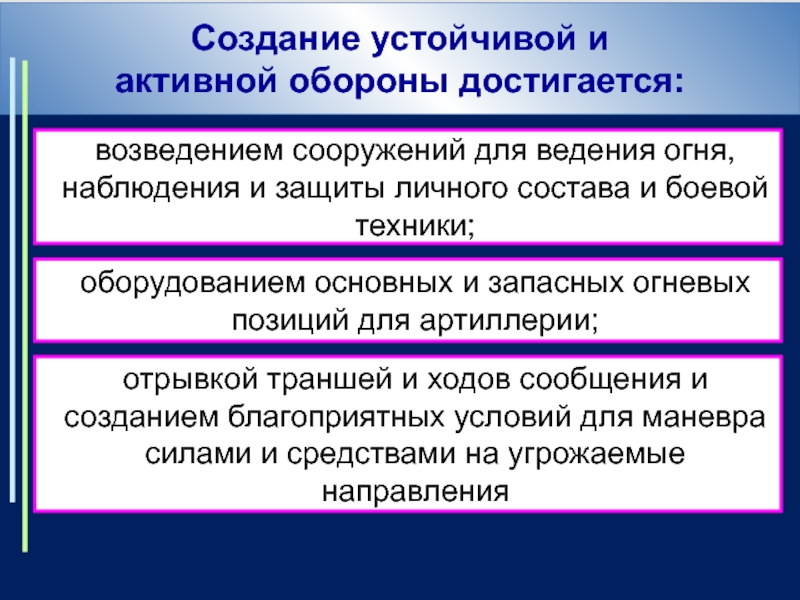

Создание устойчивой и
активной обороны достигается:
возведением сооружений для ведения

огня, наблюдения и защиты личного состава и боевой техники;
оборудованием

основных и запасных огневых позиций для артиллерии;

отрывкой траншей и ходов сообщения и созданием благоприятных условий для маневра силами и средствами на угрожаемые направления

1Создание устойчивой и активной обороны достигается: возведением сооружений для ведения огня, наблюдения и защиты личного состава и

Слайд 52Фортифи-
кационное
оборудование
района
обороны
мсб:
1 - окопы на отделение

с перекрытыми щелями, соединенные траншеями;
2 - противотанковый ров, оборудованный

для маневра БТР (БМП)
Фортифи-кационноеоборудование районаобороны мсб: 1 - окопы на отделение с перекрытыми щелями, соединенные траншеями; 2 - противотанковый ров,

Слайд 531
ФОб района обороны батальона
осуществляют в последовательности :
расчищают секторы

обзора и обстрела, отры-вают одиночные (парные) окопы для автомат-чиков, гранатометчиков,

пулеметчиков, стрелков-зенитчиков, оборудуют командно-наблюдательные пункты, окопы на основных огневых позициях бронетранспортеров (БМП), танков и других огневых средств, а также щели открытого типа для личного состава и перекрытые щели на медицинском пункте батальона, производят маскировку позиций

В первую очередь:

1ФОб района обороны батальона осуществляют в последовательности : расчищают секторы обзора и обстрела, отры-вают одиночные (парные) окопы

Слайд 541

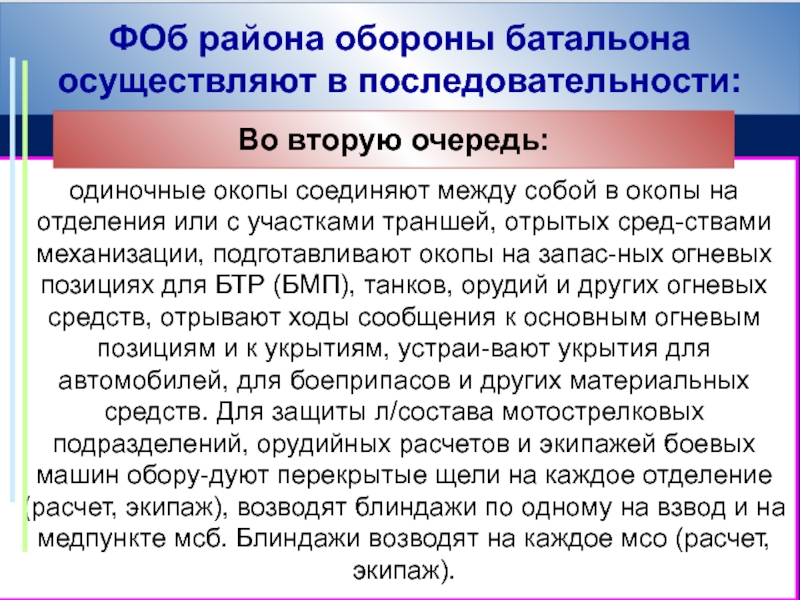

ФОб района обороны батальона
осуществляют в последовательности:
одиночные окопы соединяют

между собой в окопы на отделения или с участками траншей,

отрытых сред-ствами механизации, подготавливают окопы на запас-ных огневых позициях для БТР (БМП), танков, орудий и других огневых средств, отрывают ходы сообщения к основным огневым позициям и к укрытиям, устраи-вают укрытия для автомобилей, для боеприпасов и других материальных средств. Для защиты л/состава мотострелковых подразделений, орудийных расчетов и экипажей боевых машин обору-дуют перекрытые щели на каждое отделение (расчет, экипаж), возводят блиндажи по одному на взвод и на медпункте мсб. Блиндажи возводят на каждое мсо (расчет, экипаж).

Во вторую очередь:

1ФОб района обороны батальона осуществляют в последовательности: одиночные окопы соединяют между собой в окопы на отделения или

Слайд 551

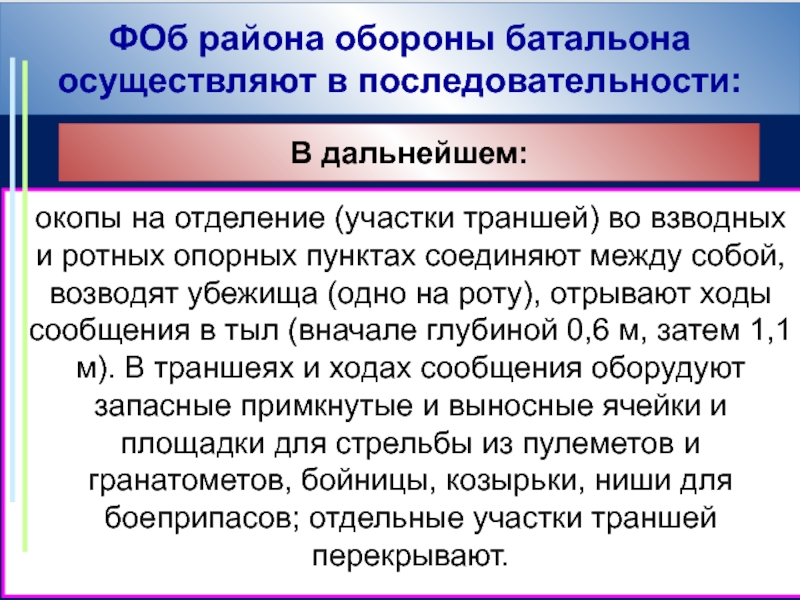

ФОб района обороны батальона
осуществляют в последовательности:
окопы на отделение

(участки траншей) во взводных и ротных опорных пунктах соединяют

между собой, возводят убежища (одно на роту), отрывают ходы сообщения в тыл (вначале глубиной 0,6 м, затем 1,1 м). В траншеях и ходах сообщения оборудуют запасные примкнутые и выносные ячейки и площадки для стрельбы из пулеметов и гранатометов, бойницы, козырьки, ниши для боеприпасов; отдельные участки траншей перекрывают.

В дальнейшем:

1ФОб района обороны батальона осуществляют в последовательности: окопы на отделение (участки траншей) во взводных  и ротных

Слайд 56Фортифи-
кационное
оборудование
района
обороны
мср:
КНП командира роты, пункт боевого

питания, убежище, ложные окопы

Фортифи-кационноеоборудование районаобороны мср: КНП командира роты, пункт боевого питания, убежище, ложные окопы

Слайд 57Фортифи-
кационное
оборудование
района
обороны
мсв:
1 - участок траншеи с

примкнутыми ячейками; 2 - окоп на отделение;
3 - запасной

окоп для БТР;
4 - площадка для пулемета;
5 - перекрытая щель
Фортифи-кационноеоборудование районаобороны мсв: 1 - участок траншеи с примкнутыми ячейками; 2 - окоп на отделение; 3 -

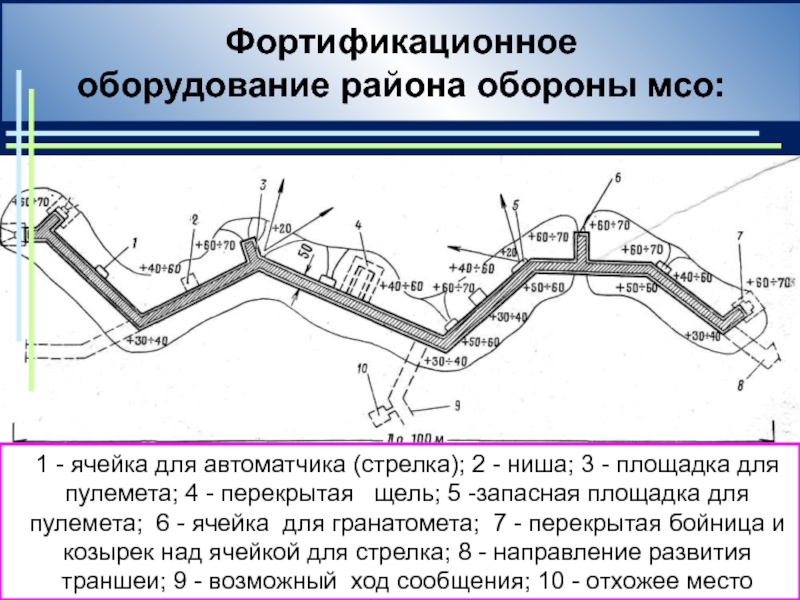

Слайд 58Фортификационное
оборудование района обороны мсо:
1 - ячейка для автоматчика (стрелка);

2 - ниша; 3 - площадка для пулемета; 4 -

перекрытая щель; 5 -запасная площадка для пулемета; 6 - ячейка для гранатомета; 7 - перекрытая бойница и козырек над ячейкой для стрелка; 8 - направление развития траншеи; 9 - возможный ход сообщения; 10 - отхожее место
Фортификационноеоборудование района обороны мсо: 1 - ячейка для автоматчика (стрелка); 2 - ниша; 3 - площадка для

Слайд 59 Схема КНП
командира
взвода
(роты)

Схема КНП командира взвода (роты)

Слайд 60Эффективность
фортификационного
оборудования
районов и позиций.

Эффективностьфортификационногооборудованиярайонов и позиций.

Слайд 611

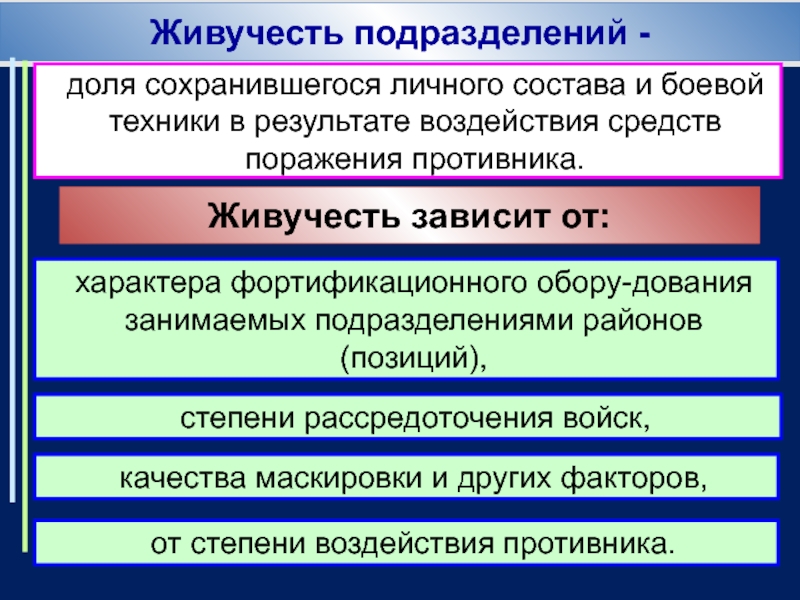

Живучесть подразделений -
доля сохранившегося личного состава и боевой техники

в результате воздействия средств поражения противника.
характера фортификационного обору-дования занимаемых

подразделениями районов (позиций),

степени рассредоточения войск,

Живучесть зависит от:

качества маскировки и других факторов,

от степени воздействия противника.

1Живучесть подразделений - доля сохранившегося личного состава и боевой техники в результате воздействия средств поражения противника. характера

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
