Слайд 1Министерство Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и
ликвидации последствий стихийных бедствий.
САНКТ-ПЕТЕРБУРГСКИЙ УНИВЕРСИТЕТ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ
Кафедра организации пожаротушения
и проведения аварийно – спасательных работ
Л Е К Ц И Я
по дисциплине «Организация пожаротушения и проведения аварийно-спасательных работ» № 1.2:
«Основы локализации и ликвидации пожаров»
Разработал : Башаричев А.В.
Слайд 2Литература:
Основная
Артамонов В.С., Бессмертнов В.Ф., Скопцов А.А., Ширинкин П.В. “Пожарная тактика
в вопросах и ответах”: Учебное пособие. СПб.: Санкт-Петербургский университет ГПС
МЧС России, 2009.
Решетов А.П., Башаричев А.В., Клюй В.В. «Пожарная тактика»: Учебное пособие. СПб.: Санкт-Петербургский университет ГПС МЧС России, 2011.
Башаричев А.В., Решетов А.П., Ширинкин П.В. Пожарная тактика.: Учебно-методическое пособие по решению пожарно-тактических задач. СПб.: Санкт-Петербургский университет ГПС МЧС России, 2009.
Слайд 3Дополнительная:
Повзик Я.С. Пожарная тактика. М.: Спецтехника, 2001.
Повзик Я.С. Справочник руководителя
тушения пожара. М.: Спецтехника, 2001.
Методические рекомендации по составлению планов и
карточек тушения пожаров, утвержденные главным военным экспертом МЧС России генерал-полковником П.В. Платом 29 сентября 2010 года.
Организационно-методические указания по тактической подготовке начальствующего состава федеральной противопожарной службы МЧС России (утверждены 24.06.2007 г.)
Слайд 4Нормативно-правовые документы
Федеральный закон №69-ФЗ «О пожарной безопасности» от 21.12.1994 г.
Федеральный
закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности» от 22.07.2008.
ГОСТ
12.1.114-82г. Пожарная техника. Обозначения условные графические. 1982 г.
Приказ МЧС России . № 630 «О введении правил по охране труда в ГПС» от 31.12.2002 г.
ПОРЯДОК тушения пожаров подразделениями пожарной охраны. Утвержден приказом МЧС России от 31.03.2011 № 156 , Зарегистрирован в Минюсте России регистрационный № 20970 от 09.10.2011
ПОРЯДОК организации службы в подразделениях пожарной охраны. Утвержден приказом МЧС России от 05.04.2011 № 167 , Зарегистрирован в Минюсте России регистрационный № 20868 от 25.05.2011
Слайд 5План лекции:
Периоды развития пожара
Период локализации пожара.
Период ликвидации пожара.
Параметры
тушения пожара
Площадь тушения пожара.
Периметр тушения пожара.
Методика
построения совмещенного графика изменения площади пожара, требуемого и фактического расходов огнетушащего вещества во времени
Слайд 61. Периоды развития пожара
В
График изменения площади пожара без учета тушения
пожара.

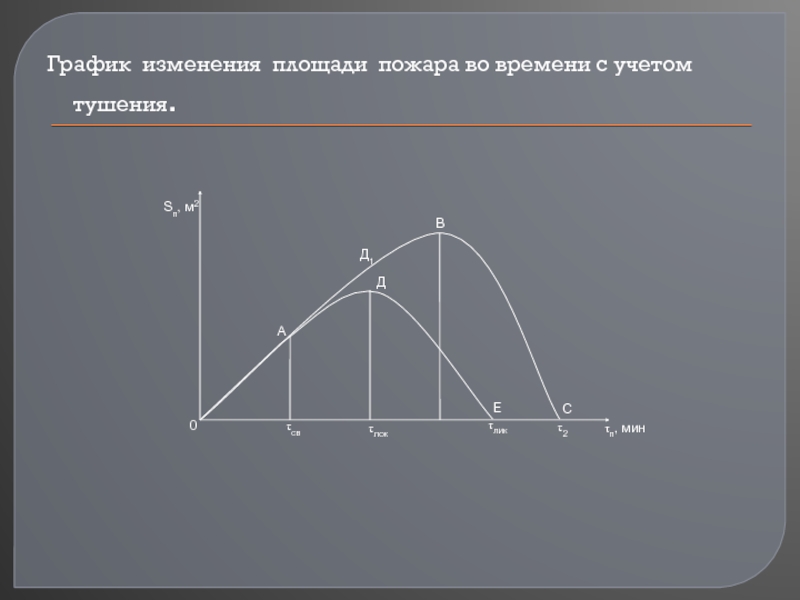

Слайд 7График изменения площади пожара во времени с учетом тушения.

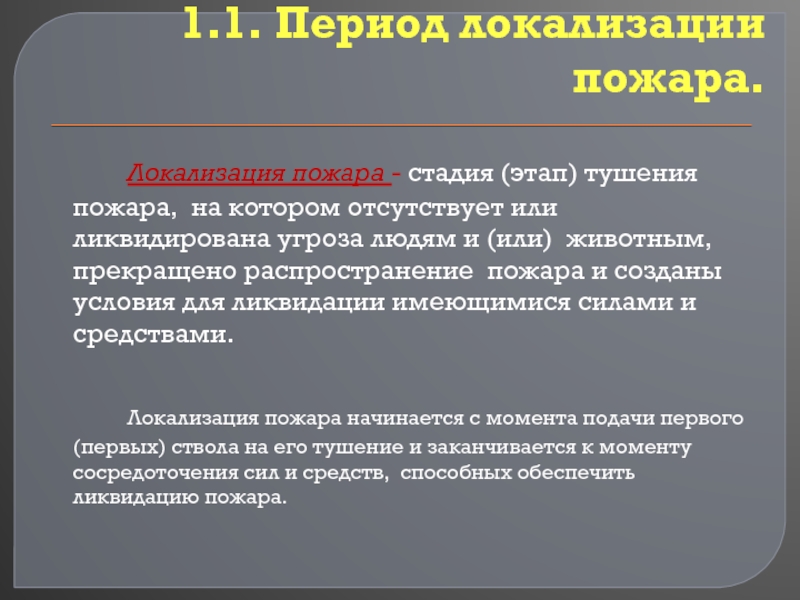

Слайд 81.1. Период локализации пожара.
Локализация пожара - стадия (этап) тушения пожара,
на котором отсутствует или ликвидирована угроза людям и (или) животным,
прекращено распространение пожара и созданы условия для ликвидации имеющимися силами и средствами.
Локализация пожара начинается с момента подачи первого (первых) ствола на его тушение и заканчивается к моменту сосредоточения сил и средств, способных обеспечить ликвидацию пожара.
Слайд 9Условия локализации пожаров:
1.1.1. где:
Qф – фактическое количество огнетушащего
вещества, подаваемого в единицу времени (фактический расход огнетушащего вещества), л/с,
кг/с, м3/с;
Qтр – требуемое количество огнетушащего вещества, которое необходимо подавать в единицу времени (требуемый расход огнетушащего вещества), л/с, кг/с, м3/с.
1.1.2. где:
Vs – скорость роста площади пожара, м2/мин;
Vsтуш– скорость тушения площади пожара, м2/мин.
1.1.3. где:
Iф – количество огнетушащего вещества, которое фактически подается в единицу времени на единицу горящей поверхности (фактическая интенсивность подачи огнетушащего вещества), л/(с · м2), кг/(с · м2);
Iтр – количество огнетушащего вещества, которое требуется подавать в единицу времени на единицу горящей поверхности (требуемая интенсивность подачи огнетушащего вещества), л/(с · м2), кг/(с · м2);
Слайд 10Условия локализации зависят от
быстрого сбора подразделения по тревоге;
правильного выбора маршрута
следования подразделений на пожар;
своевременного вызова дополнительных сил и средств;
быстрого проведения
боевого развертывания;
правильной организации взаимодействия между подразделениями на пожаре;
грамотных решений РТП на тушение;
правильного выбора типа стволов и позиций ствольщиков;
бесперебойной подачи огнетушащего вещества под требуемым напором и умелого маневрирования струями при работе ствольщиков на занимаемых позициях;
своевременного вскрытия и разборки строительных конструкций (при открытых пожарах) с целью введения огнетушащих веществ на горящие поверхности.
Слайд 11Определение параметров локализации пожара:
Требуемый расход огнетушащего вещества (Qтр) рассчитывается по
формуле:
Qтр = Iтр · П, л/с
где: Iтр – требуемая интенсивность
подачи огнетушащего вещества л/(с · м2), л/(с · м), л/(с · м3).
П – площадь поверхности, на которую осуществлялась подача огнетушащего вещества.
Фактический расход огнетушащего вещества (Qф) определяется следующим образом:
Qф = Nст · qст, л/с
где: Nст – количество технических приборов подачи огнетушащих веществ;
qст – расход прибора подачи огнетушащих веществ, л/с
Слайд 12Скорость тушения площади пожара (Vsтуш) может быть рассчитана по формуле:
Vsтуш
= Qф / qуд, м2/с
где: Qф – фактический расход огнетушащего
вещества, л/с;
qуд – количество огнетушащего вещества, которое фактически подается на горящую поверхность (удельный расход огнетушащего вещества), л/м2.
Фактическая интенсивность подачи огнетушащего вещества (Iф) может быть рассчитана по формуле:
Iф = Qотв / (τф · S), л/(с · м2)
где: Qотв – количество огнетушащего вещества, поданного на тушение пожара, л, кг, м3;
τф – время, в течение которого подавалось огнетушащее вещество, с;
S – площадь поверхности, на которую осуществлялась подача огнетушащего вещества, м2

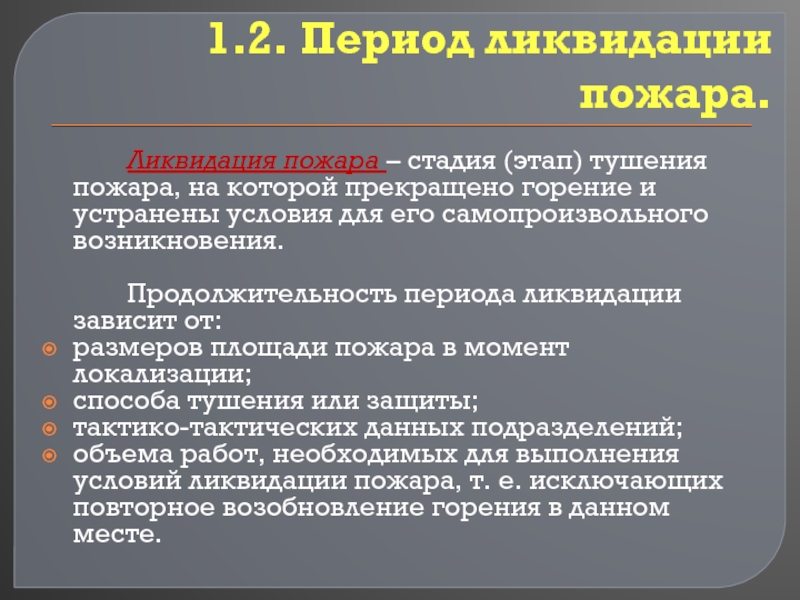

Слайд 131.2. Период ликвидации пожара.
Ликвидация пожара – стадия (этап) тушения пожара,
на которой прекращено горение и устранены условия для его самопроизвольного
возникновения.
Продолжительность периода ликвидации зависит от:
размеров площади пожара в момент локализации;
способа тушения или защиты;
тактико-тактических данных подразделений;
объема работ, необходимых для выполнения условий ликвидации пожара, т. е. исключающих повторное возобновление горения в данном месте.
Слайд 14Определение времени ликвидации пожара:
Время ликвидации пожара может быть рассчитано по
формуле:
τлик = (Sплок · qуд) / Qф
где: Sплок – площадь пожара
в момент его локализации, м2;
qуд – расчетное значение удельного расхода,
qуд = Iтр · τртуш,
где: τртуш – время тушения пожара на расчетной площади, л/м2;
Qф – фактический расход огнетушащего вещества на момент локализации пожара, л/с.
Слайд 152. Параметры тушения пожара.
2.1. Площадь тушения пожара.
Площадь тушения пожара (Sт)
– это часть площади пожара, которая может быть эффективно потушена
в зависимости от вида применяемых стволов.
Площадь тушения водой зависит от глубины обработки горящего участка (hт). Практикой установлено, что по условиям тушения пожаров эффективно используется примерно третья часть длины струи, поэтому в расчетах глубину обработки горящей площади принимают для ручных стволов - 5 м, а для лафетных - 10 м.
Слайд 16Расчет площади тушения пожара в зависимости от его формы:
2.1.1. Для
круговой или угловой формы пожара:
R
r
hт
Sт = k · π ·
hт(2R – hт), м2
где: k – коэффициент, учитывающий форму развития пожара:
k = 1 – для кругового развития пожара;
k = 0,5 – для полукругового развития пожара;
k = 0,25 – для кругового развития пожара, м;
R – радиус площади пожара, м;
Слайд 17 В случае подачи стволов по периметру пожара:
Sт =3,57 · hт(R
– hт), м2 – если угол 900 при R >
3hт;
Sт = 3,57 · hт(1,4R – hт), м2 – если угол 1800 при R > 2hт;
Sт = 3,57 · hт(1,8R – hт), м2 – если угол 2700 при R > 2hт
Слайд 182.1.2. Для прямоугольной формы пожара:
Sт = n·a·hт
где: n – количество сторон
с которых подаётся огнетушащее вещество,
а – ширина помещения, м
hт –
глубина тушения ствола, м

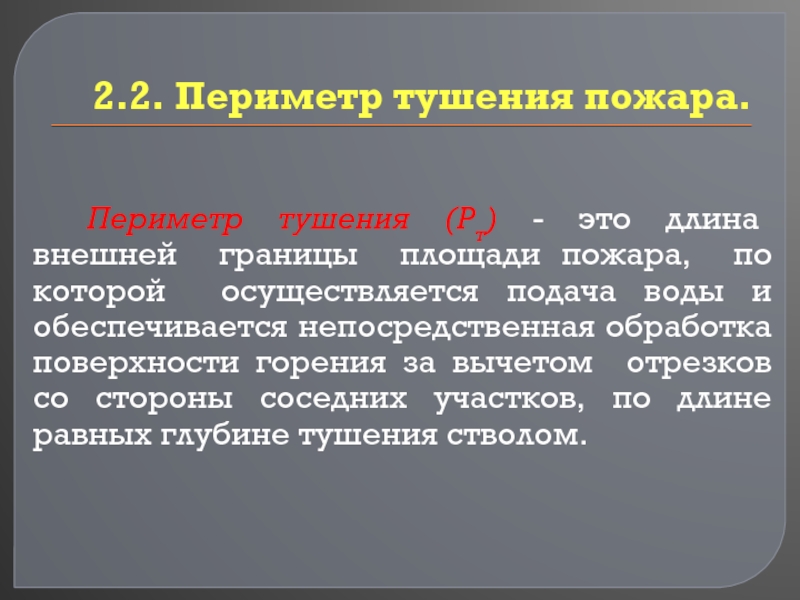

Слайд 192.2. Периметр тушения пожара.
Периметр тушения (Pт) - это длина внешней
границы площади пожара, по которой осуществляется подача воды и обеспечивается
непосредственная обработка поверхности горения за вычетом отрезков со стороны соседних участков, по длине равных глубине тушения стволом.

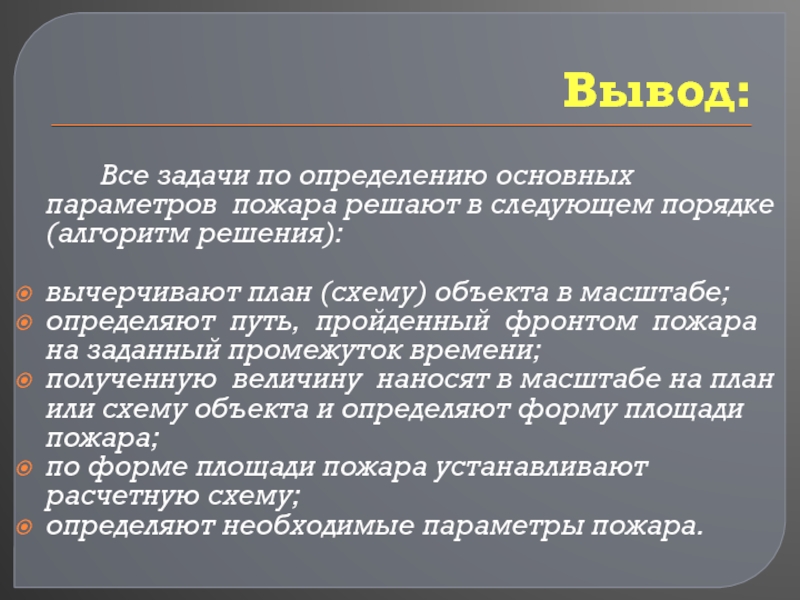

Слайд 20Вывод:
Все задачи по определению основных параметров пожара решают в следующем
порядке (алгоритм решения):
вычерчивают план (схему) объекта в масштабе;
определяют путь, пройденный
фронтом пожара на заданный промежуток времени;
полученную величину наносят в масштабе на план или схему объекта и определяют форму площади пожара;
по форме площади пожара устанавливают расчетную схему;
определяют необходимые параметры пожара.
Слайд 213. Методика построения совмещенного графика изменения площади пожара, требуемого и
фактического расходов огнетушащего вещества во времени.
По оси абсцисс (горизонтальная ось)
слева откладывается время в минутах или часах, в зависимости от продолжительности тушения пожара.
По оси ординат (вертикальная ось) слева откладывается параметр пожара (Sп, Sт,), а справа требуемый расход огнетушащего вещества.
Определяются значения площади пожара на различные промежутки времени.
По точкам строится график изменения площади пожара во времени, который одновременно будет являться графиком изменения требуемого расхода огнетушащего вещества во времени.

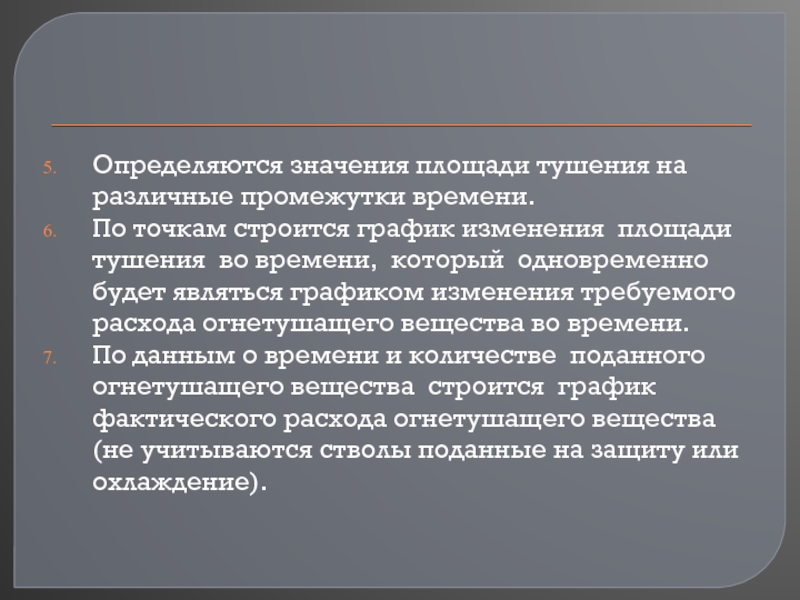

Слайд 22Определяются значения площади тушения на различные промежутки времени.
По точкам строится
график изменения площади тушения во времени, который одновременно будет являться
графиком изменения требуемого расхода огнетушащего вещества во времени.
По данным о времени и количестве поданного огнетушащего вещества строится график фактического расхода огнетушащего вещества (не учитываются стволы поданные на защиту или охлаждение).

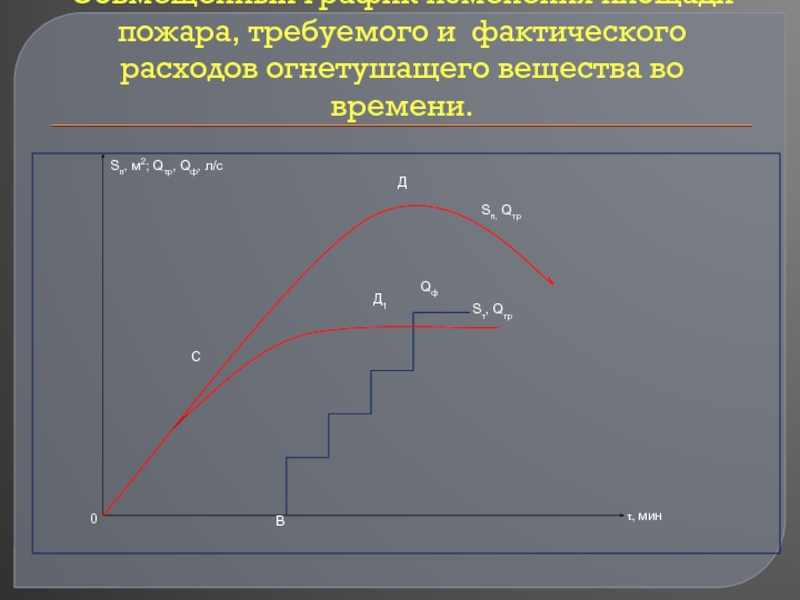

Слайд 23Совмещенный график изменения площади пожара, требуемого и фактического расходов огнетушащего
вещества во времени.
Слайд 24Кривая ОСД1 - график изменения площади тушения и требуемого расхода
огнетушащего вещества во времени.
Кривая ВД1 - график изменения фактического расхода
огнетушащего вещества во времени.
Точка С - точка расхождения графиков изменения Sп и Sт.
Точка В - время ввода первого ствола на тушение пожара.
Точки Д, Д1 точки локализации пожара, т.е. в этих точках выполняются все три условия локализации.
При этом Sлок можно определить по графику или по формуле:Sлок = VS (τсв + τлок),
где: VS - скорость роста площади пожара.

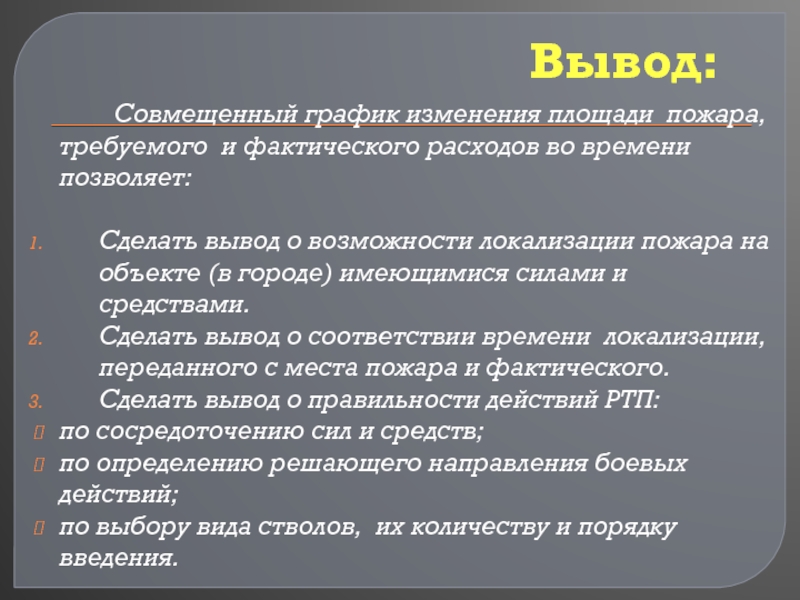

Слайд 25Вывод:
Совмещенный график изменения площади пожара, требуемого и фактического расходов во
времени позволяет:
Сделать вывод о возможности локализации пожара на объекте (в
городе) имеющимися силами и средствами.
Сделать вывод о соответствии времени локализации, переданного с места пожара и фактического.
Сделать вывод о правильности действий РТП:
по сосредоточению сил и средств;
по определению решающего направления боевых действий;
по выбору вида стволов, их количеству и порядку введения.
