Применение сборных элементов различной
степени заводской готовности при возведении высотных зданий.
Виды конструктивно-технологических схем
Слайд 3Определение высотного здания
СП 253.1325800.2016 «Инженерные системы высотных зданий»:
3.1.14 Однофункциональное высотное
здание: Общественное здание высотой более 55 м и жилое здание
высотой более 75 м, включающее в себя помещения преимущественного одного функционального назначения: жилое, офисное, административное.

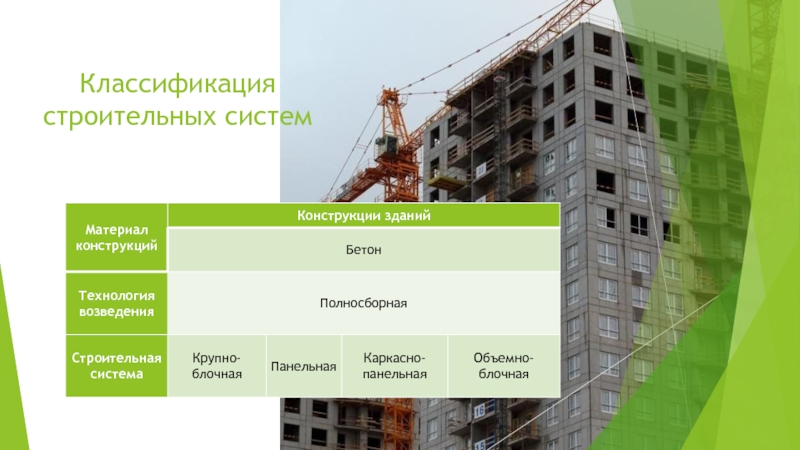

Слайд 4Классификация строительных систем
Слайд 5Панельная строительная система
Слайд 6Панельная строительная система

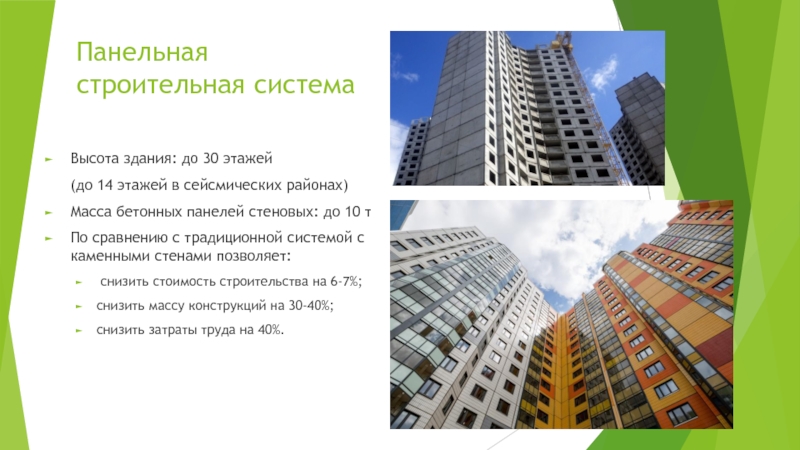

Высота здания: до 30 этажей
(до 14 этажей в сейсмических районах)
Масса бетонных панелей стеновых: до
10 т
По сравнению с традиционной системой с каменными стенами позволяет:
снизить стоимость строительства на 6-7%;
снизить массу конструкций на 30-40%;
снизить затраты труда на 40%.
Слайд 7Панельная строительная система

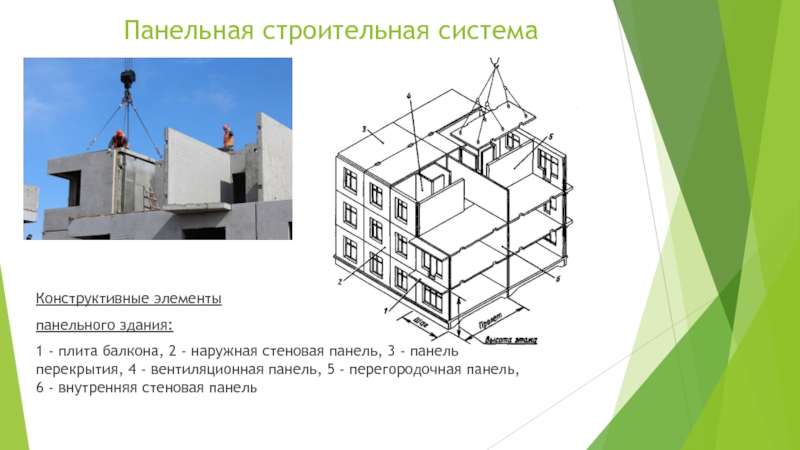

Конструктивные элементы
панельного здания:
1 - плита балкона, 2 -
наружная стеновая панель, 3 - панель перекрытия, 4 - вентиляционная
панель, 5 - перегородочная панель, 6 - внутренняя стеновая панель
Слайд 8Каркасно-панельная строительная система
Слайд 9Каркасно-панельная строительная система
Высота здания: до 30 этажей.
Нагрузки воспринимают ригели и
стойки каркаса, а панели выполняют чаще всего лишь ограждающие функции.
Система
уступает панельной бескаркасной по:
технико-экономическим показателям затрат труда,
стоимости строительства,
расходу стали.
Слайд 10Каркасно-панельная строительная система

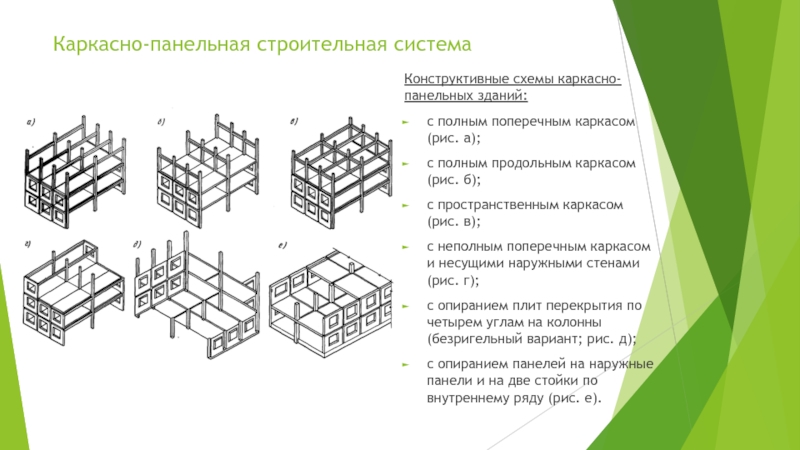

Конструктивные схемы каркасно-панельных зданий:
с полным поперечным каркасом
(рис. а);
с полным продольным каркасом (рис. б);
с пространственным
каркасом (рис. в);
с неполным поперечным каркасом и несущими наружными стенами (рис. г);
с опиранием плит перекрытия по четырем углам на колонны (безригельный вариант; рис. д);
с опиранием панелей на наружные панели и на две стойки по внутреннему ряду (рис. е).
Слайд 11Крупно-блочная строительная система
Слайд 12Крупно-блочная строительная система
Высота здания: до 22 этажей.
Масса сборных элементов:
3-5 т.
Преимущества по сравнению с традиционной каменной системой:
снижение затрат
труда на 10%,
сроков строительства на 15-20%.
Плюсы системы:
простота техники возведения,
возможность широкого применения системы в условиях различной сырьевой базы,
гибкость номенклатуры блоков,
ограниченная масса сборных изделий.
Слайд 13Крупно-блочная строительная система
Конструктивная схема крупноблочного здания с поперечными и продольными
несущими стенами:
1 — фундамент,
2 — стены подвала, 3 — перекрытия, 4 — внутренние поперечные стены, 5 — наружные стены, 6 — лестничная площадка, 7 — лестничный марш, 8 — внутренняя продольная стена, 9 — балкон, 10 — межкомнатная перегородка.
Слайд 14Объемно-блочная строительная система
Слайд 15Объемно-блочная строительная система
Высота здания: до 16 этажей.
Здания возводятся из
крупных объемно-пространственных железобетонных элементов массой до 25 т.
По сравнению с
панельной системой снижает суммарные трудозатраты в строительстве на 12-15%.
По соотношению трудозатрат на заводе и на строительной площадке: 40:60% – в панельном строительстве, а в объемно-блочном строительстве 70:30%.
Слайд 16Объемно-блочная строительная система
