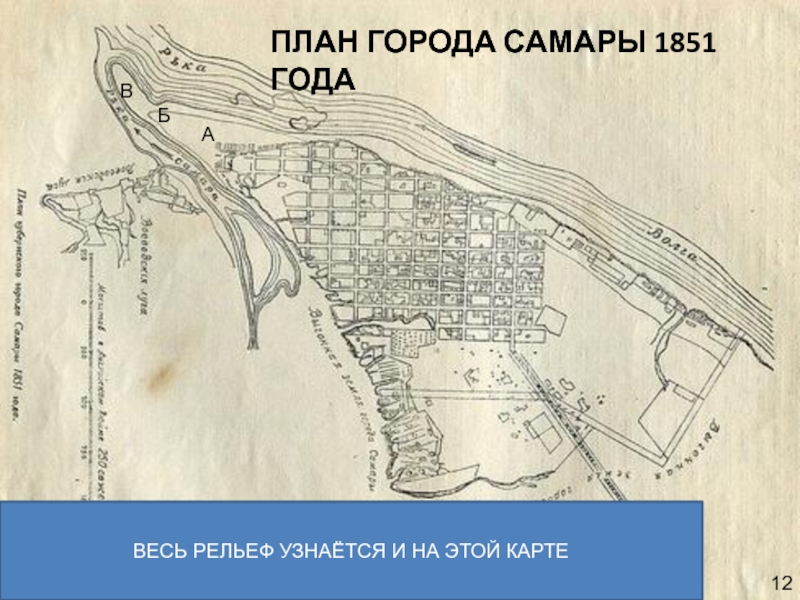

- 12. ПЛАН ГОРОДА САМАРЫ 1851 ГОДААБВ12ВЕСЬ РЕЛЬЕФ УЗНАЁТСЯ И НА ЭТОЙ КАРТЕ
- 13. ГЕОМЕТРИЧЕСКИЙ ПЛАН САМАРЫ 1782 ГОДААБВ13ЕДЭТО ПО ВИДИМОМУ
- 14. ГУРЬЯНОВЕМЕЛЬЯН ФИЛИМОНОВИЧ(1906-1992)14МЕСТОПОЛОЖЕНИЕ КРЕПОСТИ ЗАСЕКИНА ОБОСНОВАЛ Е.Ф.ГУРЬЯНОВ И ОНО ЯВЛЯЕТСЯ АКТУАЛЬНЫМ ДО СИХ ПОР
- 15. Расшифровка местоположениякрепости Гурьяновым В.Ф.15ОН СОПОСТАВИЛ КОНТУР КРЕПОСТИ
- 16. УСТУП ВТОРОЙ ТЕРРАСЫМЕСТОПОЛОЖЕНИЕ КРЕПОСТИПО ГУРЬЯНОВУСАМАРСКАЯ ПЕРЕБОИНАМЕСТО СОВРЕМЕННОГО
- 17. КРЕПОСТЬРУСЛО СЫН САМАРЫРУСЛО САМАРЫРУСЛО ВОЛГИВОЗМОЖНОЕ РАСПОЛОЖЕНИЕ РУСЕЛ РЕК И КРЕПОСТИ В 1586 ГОДУ17
- 18. ОСНОВНЫЕ ДОВОДЫ В ПОЛЬЗУ МЕСТОПОЛОЖЕНИЯКРЕПОСТИ НА СТРЕЛКЕ:Гравюра
- 19. ФРАГМЕНТ ПЛАНА ГОРОДА САМАРЫ 1913 ГОДАНа стрелке
- 20. НЕ ТАК ДАВНО ДОКТОР Э.Л.ДУБМАН ОПУБЛИКОВАЛ ЕЩЁ
- 21. ПО ВИДИМОМУПОД ЭТИМПЕСКОМНАХОДИТСЯ ГОРОД
- 22. Скачать презентанцию

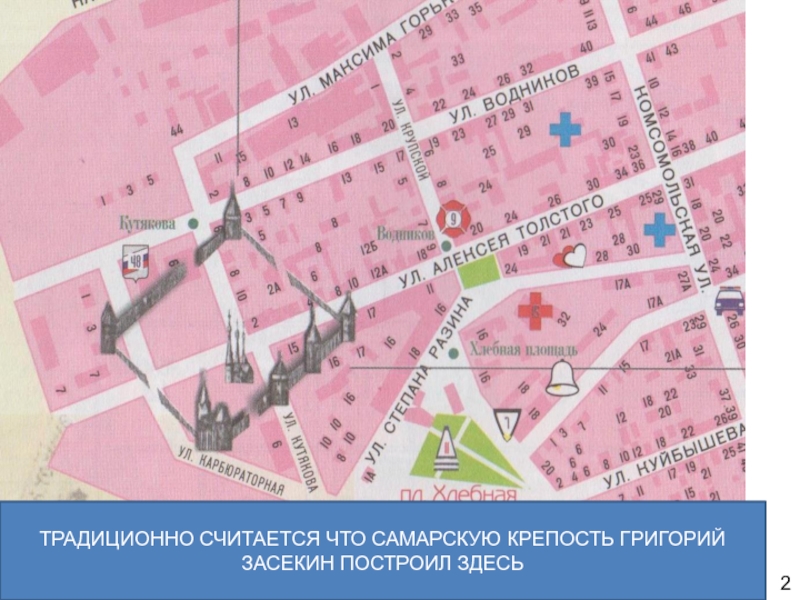

ТРАДИЦИОННО СЧИТАЕТСЯ ЧТО САМАРСКУЮ КРЕПОСТЬ ГРИГОРИЙ ЗАСЕКИН ПОСТРОИЛ ЗДЕСЬ2
Слайды и текст этой презентации
Слайд 1М.П.Бортников
ОПРЕДЕЛЕНИЕ ВОЗМОЖНОГО
МЕСТОПОЛОЖЕНИЯ
САМАРСКОЙ
КРЕПОСТИ
ПУТЁМ АНАЛИЗА
ТОПОГРАФИЧЕСКИХ
КАРТ
Презентация подготовлена на кафедре «Геология и
геофизика»
Слайд 3Если мы посмотрим старые гравюры немецкого путешественника Адама Олеария 1636
года, то в принципе рельеф на котором построены волжские города
узнаваем:3
Слайд 4На гравюре чётко различается русло Волги, пойменная долина
(в настоящее время
затоплена) и водораздельная поверхность
на которой находится город
4
Слайд 5На гравюре различаются: надпойменная терраса и водораздельный
склон на котором
находится городская крепость
5
Слайд 6По моему нарисовано всё понятно. Площадка на которой стоит город
ровная или полого наклонена в правую сторону. Точка зрения художника
находится на возвышении окружённом растительностью. Рельеф этого возвышения неровный, изрезанный оврагами. То есть рисунок сделан с горы на ровное место.6
А.Г.Моргун в книге «От крепости Самара до города Куйбышева» пишет:
«…Рисунок Адама Олеария, путешественника, проплывавшего по Волге спустя
50 лет после основания крепости, хотя документально не достоверен (ОН
ВЫПОЛНЕН КАК БЫ С ПТИЧЬЕГО ПОЛЁТА, явно по памяти с определённым
домыслом)…»
Слайд 7КОНЕЧНО КАРТЫ САМАРСКОЙ КРЕПОСТИ 1586 ГОДА
КОТОРУЮ ПОСТРОИЛ ГРИГОРИЙ ЗАСЕКИН МЫ
НЕ
НАЙДЁМ, НО ПОПЫТАТЬСЯ ВОССТАНОВИТЬ РЕЛЬЕФ
ПО ИМЕЮЩИМСЯ ГЕОЛОГО-ТОПОГРАФИЧЕСКИМ
МАТЕРИАЛАМ МОЖНО ПОПРОБОВАТЬ
7
Слайд 8ТОПОГРАФИЧЕСКАЯ КАРТА САМАРЫ 80-Х ГОДОВ XX ВЕКА
8
ЭТО ВОБЩЕМ ТО СОВРЕМЕННАЯ
КАРТА ИНТЕРЕСУЮЩЕГО МЕСТА
Слайд 9А
Б
В
Г
Д
Е
О. Коровий
О. Поджабный
9

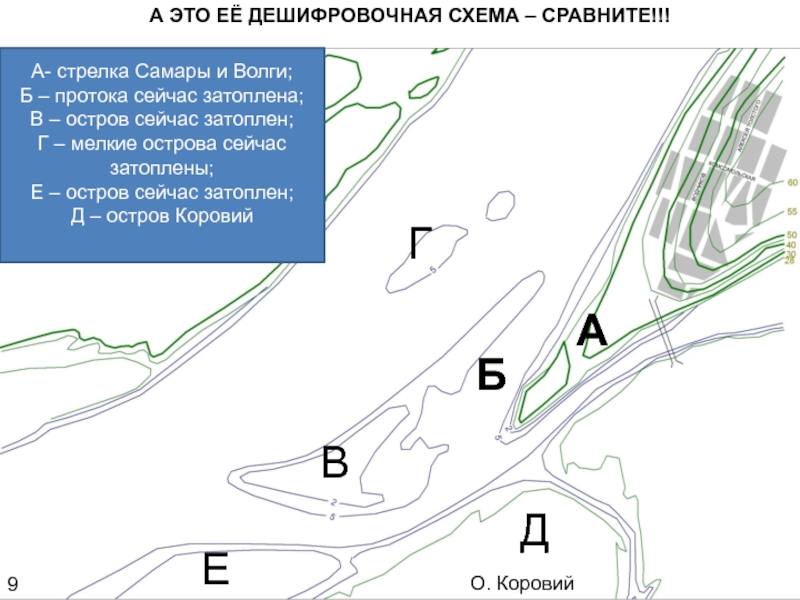

А ЭТО ЕЁ ДЕШИФРОВОЧНАЯ СХЕМА – СРАВНИТЕ!!!
А- стрелка
Самары и Волги;
Б – протока сейчас затоплена;
В – остров сейчас
затоплен;Г – мелкие острова сейчас затоплены;
Е – остров сейчас затоплен;
Д – остров Коровий
Слайд 10ФРАГМЕНТ ГЕОЛОГИЧЕСКОЙ КАРТЫ 1966 ГОДА
А
Б
В
Г
Д
Е
10
НА КАРТЕ ХОРОШО ВИДНЫ НАШИ ВСЕ
ПУНКТЫ ПЕРЕЧИСЛЕННЫЕ БУКВАМИ.
МЕСТОПОЛОЖЕНИЕ А – ПЕРВАЯ НАДПОЙМЕННАЯ ТЕРРАССА QIII

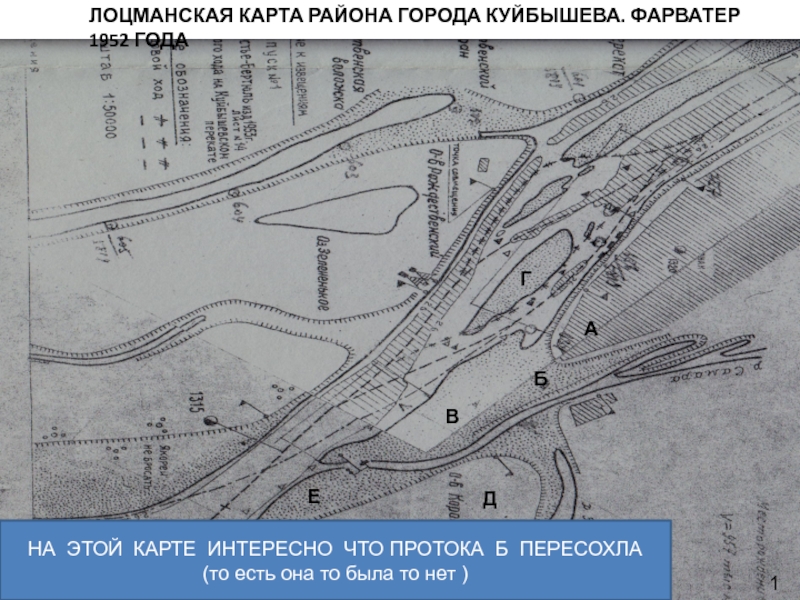

Слайд 11ЛОЦМАНСКАЯ КАРТА РАЙОНА ГОРОДА КУЙБЫШЕВА. ФАРВАТЕР 1952 ГОДА
А
Б
В
Д
Е
Г
11
НА ЭТОЙ
КАРТЕ ИНТЕРЕСНО ЧТО ПРОТОКА Б ПЕРЕСОХЛА
(то есть она то была
то нет )

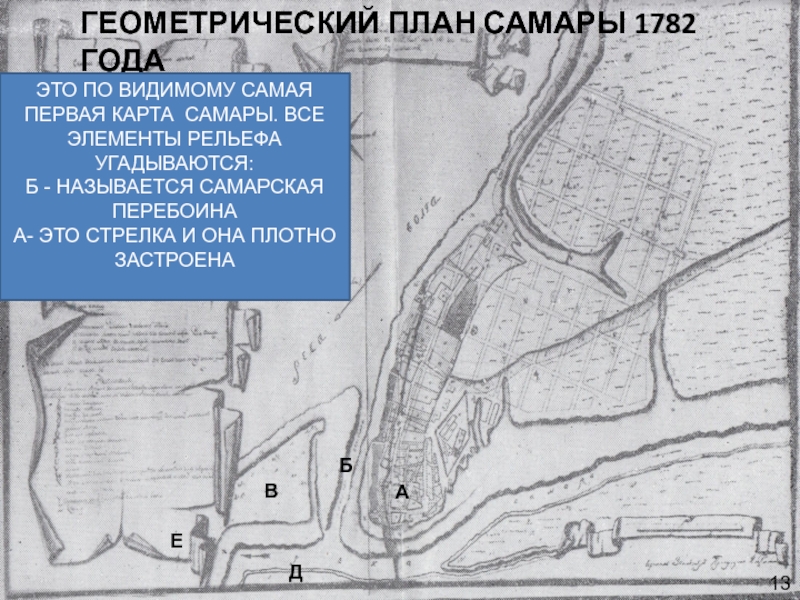

Слайд 13ГЕОМЕТРИЧЕСКИЙ ПЛАН САМАРЫ 1782 ГОДА
А
Б
В
13
Е
Д
ЭТО ПО ВИДИМОМУ САМАЯ ПЕРВАЯ КАРТА
САМАРЫ. ВСЕ ЭЛЕМЕНТЫ РЕЛЬЕФА УГАДЫВАЮТСЯ:
Б - НАЗЫВАЕТСЯ САМАРСКАЯ ПЕРЕБОИНА
А- ЭТО
СТРЕЛКА И ОНА ПЛОТНО ЗАСТРОЕНА
Слайд 14ГУРЬЯНОВ
ЕМЕЛЬЯН
ФИЛИМОНОВИЧ
(1906-1992)
14
МЕСТОПОЛОЖЕНИЕ КРЕПОСТИ ЗАСЕКИНА ОБОСНОВАЛ Е.Ф.ГУРЬЯНОВ И ОНО ЯВЛЯЕТСЯ АКТУАЛЬНЫМ ДО
СИХ ПОР
Слайд 15Расшифровка местоположения
крепости Гурьяновым В.Ф.
15
ОН СОПОСТАВИЛ КОНТУР КРЕПОСТИ С ГРАВЮРОЙ ОЛЕАРИЯ
И НАКИНУЛ ЕГО НА
ГЕОМЕТРИЧЕСКИЙ ПЛАН 1782 ГОДА.
ЕДИНСТВЕННОЕ, ЧТО ОН
НЕ УКАЗАЛ, ЭТО БЛИЗКОЕ РАСПОЛОЖЕНИЕ К КРЕПОСТИ К САМАРСКОЙ ПЕРЕБОИНЕ. РЯДОМ С КУТЯКОВА-ТОЛСТОГО ОНА НИКАК НЕ ЛОЖИТСЯ НА РЕЛЬЕФ
Слайд 16УСТУП ВТОРОЙ ТЕРРАСЫ
МЕСТОПОЛОЖЕНИЕ КРЕПОСТИ
ПО ГУРЬЯНОВУ
САМАРСКАЯ
ПЕРЕБОИНА
МЕСТО СОВРЕМЕННОГО МОСТА
РАЙОН УЛИЦЫ КОМСОМОЛЬСКАЯ
(ПИОНЕРСКАЯ)
16
НО ЕСЛИ СУДИТЬ ПО ГУРЬЯНОВУ И СОПОСТАВИТЬ ПРИВЕДЁННЫЕ ВЫШЕ ДАННЫЕ
ТО ЗАСЕКИН КРЕПОСТЬ ПОСТРОИЛ НА СТРЕЛКЕ ОКОЛО САМАРСКОЙ ПЕРЕБОИНЫ
Слайд 17КРЕПОСТЬ
РУСЛО СЫН САМАРЫ
РУСЛО САМАРЫ
РУСЛО ВОЛГИ
ВОЗМОЖНОЕ РАСПОЛОЖЕНИЕ РУСЕЛ РЕК И КРЕПОСТИ
В 1586 ГОДУ
17
Слайд 18ОСНОВНЫЕ ДОВОДЫ В ПОЛЬЗУ МЕСТОПОЛОЖЕНИЯ
КРЕПОСТИ НА СТРЕЛКЕ:
Гравюра Адама Олеария. Ровная
поверхность террасы, точка зрения
художника со склона на
плоскую поверхность террасы.Геоморфологическое положение. Стрелка занимает поверхность
первой надпойменной террасы верхнеплейстоценового возраста. Она
никогда не подтоплялась в паводки.
Географическое положение. К началу строительства крепости поверхность
террасы скорее всего была свободна от толстоствольной растительности,
выше по склону начинался густой лес. Уровень грунтовых вод позволял
на территории крепости копать колодцы питьевого водоснабжения глубиной
не более 10 м. Местоположение крепости позволяло просматривать долины
рек на 330 градусов.
Геометрический план 1782 года. Рельеф плана сопоставляется с
современными топографическими картами. Город расположен на стрелке и
занимает волжский склон второй надпойменной террасы. Возможное
местоположение крепости на плане Гурьяновым указано верно.
18
Слайд 19ФРАГМЕНТ ПЛАНА ГОРОДА САМАРЫ 1913 ГОДА
На стрелке расположены улицы и
дома. Возможно в этом месте и была
крепость. После многочисленных пожаров
и по мере освоения территорииона была перестроена выше на террасы.
19
Слайд 20НЕ ТАК ДАВНО ДОКТОР Э.Л.ДУБМАН ОПУБЛИКОВАЛ ЕЩЁ ОДНУ
ГРАВЮРУ. СМОТРИТЕ!!! СТРЕЛКА
ЗАСТРОЕНА И НА НЕЙ ВИДНЫ КУПОЛА
ХРАМОВ
20
