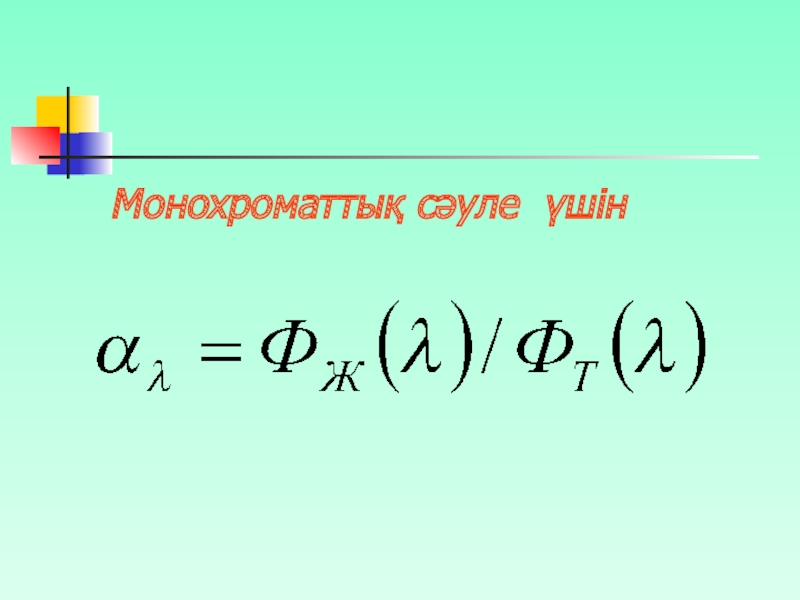

- 23. Монохроматтық сәуле үшін
- 24. Кез келген жиілікте жұтылу коэффициенті 1-ге тең болатын дене абсолют қара дене деп аталады.
- 25. Слайд 25
- 26. Жұтылу коэффициенті 1-ден аз болатын және оған
- 27. Дененің сәуле шығаруы мен жарықты жұтылуы арасындағы
- 28. Кирхгоф заңы: Бірдей температурада дененің энергетикалық жарықтануының

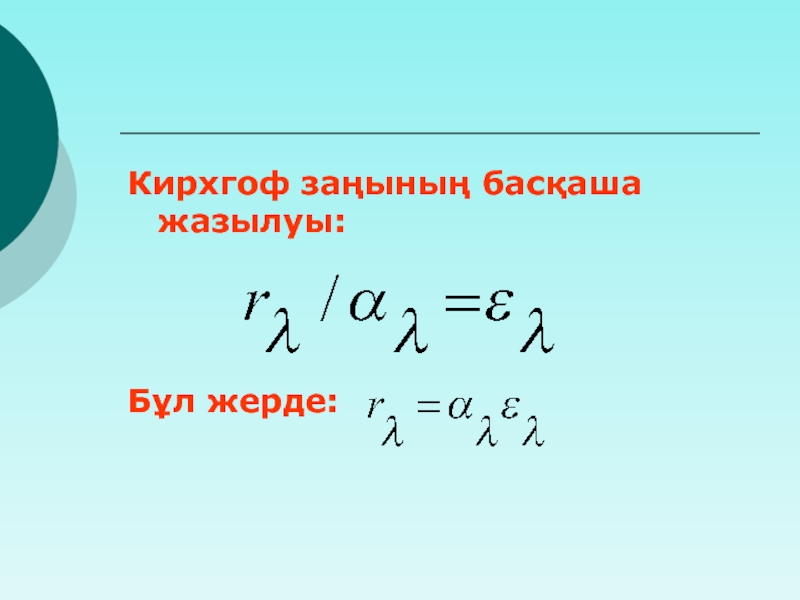

- 29. Кирхгоф заңының басқаша жазылуы:Бұл жерде:
- 30. Барлық бірдей шарттық жағдайда абсолют қара дене басқаларға қарағанда жылулық сәуле шығарудың қарқынды көзі болып табылады.

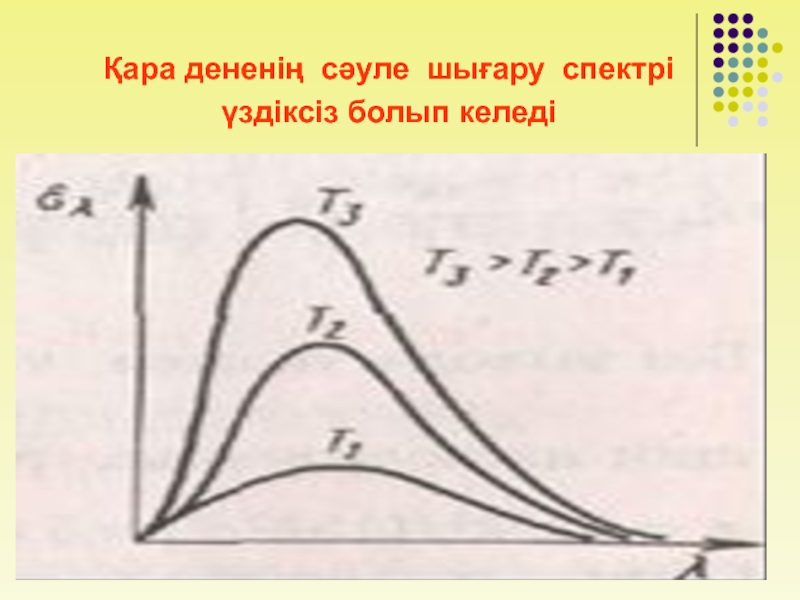

- 31. Қара дененің сәуле шығару спектрі үздіксіз болып келеді
- 32. 1) Энергетикалық жарықтанудың спектрлік тығыздығының максимумы
- 33. 1900 ж. М.Планк тәжірибе жүзінде алынған
- 34. Планк гипотезасы бойынша қара дене
- 35. Слайд 35
- 36. Стефан –Больцман заңы:мұндағы: Қара дененің энергетикалық жарықтануы термодинамикалық температураның төртінші дәрежесіне пропорционал
- 37. Боз дене үшін:
- 38. Виннің ығысу заңы: мұндағы:
- 39. Оптикалық пирометрия - денелердің сәуле шығаруын өлшей отырып, оның температурасын анықтайды.
- 40. Жер атмосферасының 1 м2 ауданының шекарасынан өтетін
- 41. Жер атмосферасы
- 42. Күннің горизонттан биіктігіне байланысты күн
- 43. Жер бетінің 1м2 ауданына түсетін күн радиациясы ағынының шамасы 1120 Вт.
- 44. Радиацияның атмосферадан өткен кездегі әлсіреуі спектр құрамының өзгеруімен байланысты.
- 45. Суреттегі 1-ші сызық күн сәулесінің

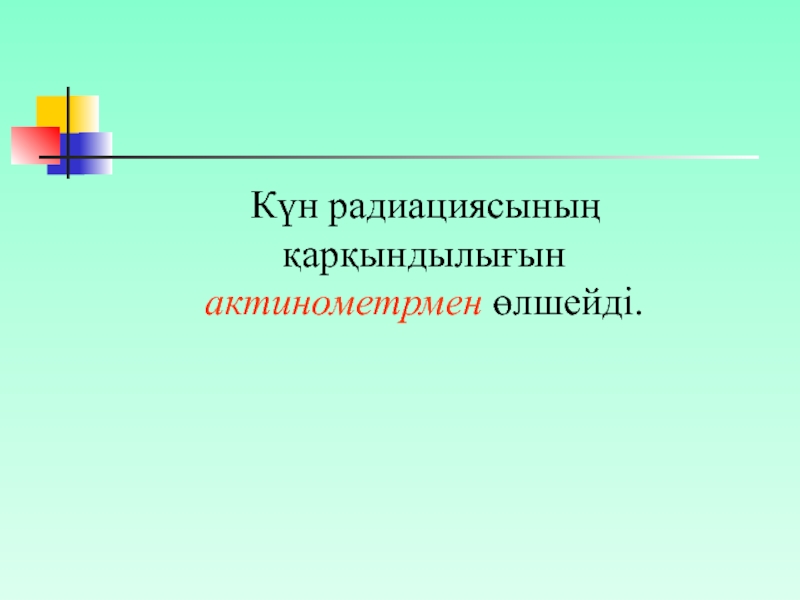

- 46. Күн радиациясының қарқындылығын актинометрмен өлшейді.
- 47. Гелиотерапия - күн сәулесі радиациясының көмегімен емдеу
- 48. Жылу алмасу жылу өткізгіштік, конвекция, булану және сәуле шығару (жұтылу) арқылы жүзеге асады.
- 49. Дені сау адамдарда дене бетіндегі әртүрлі нүктелерде
- 50. Термография адам үшін зиянсыз, қазіргі кезде халықты
- 51. Тепловизор — дене бетінің температурасын бақылауға арналған құрылғы.Температура
- 52. Тепловизордың жаңа моделдерінде ақпарат құрылғының жадына жазылады
- 53. Тепловизорлар Бақылағыш (наблюдательные), Есептегіш (измерительные) Түрлі-түсті инфрақызыл сәулелерді ажыратып, түрлі-түсті шкаладағы кескінді көрсетеді.
- 54. Слайд 54
- 55. Медицина үшін тепловизорларды дайындау 1968-жылдары Ғылыми Өндіріс
- 56. Слайд 56
- 57. Слайд 57
- 58. Слайд 58
- 59. Әдебиеттер 1.Арызханов Б.,Биологиялық физика,1990 ж. 2. Тиманюк
- 60. Бақылау сұрақтары (кері байланыс):1.Жылулық сәуле шығару дегеніміз
- 61. Скачать презентанцию
Қарастырылатын сұрақтарЖылулық сәуле шығаруы. Жылулық сәуле шығаруының сипатаммалары. Абсолютті қара дене. Боз дене. Кирхгоф заңы. Стефан-Больцман заңы. Вин заңы. Планк формуласы. Адам денесінің жылулық сәуле шығару. Термография. Тепловизорлар.
Слайды и текст этой презентации
Слайд 2Қарастырылатын сұрақтар
Жылулық сәуле шығаруы.
Жылулық сәуле шығаруының сипатаммалары.
Абсолютті қара
дене.
формуласы.Адам денесінің жылулық сәуле шығару.
Термография. Тепловизорлар.

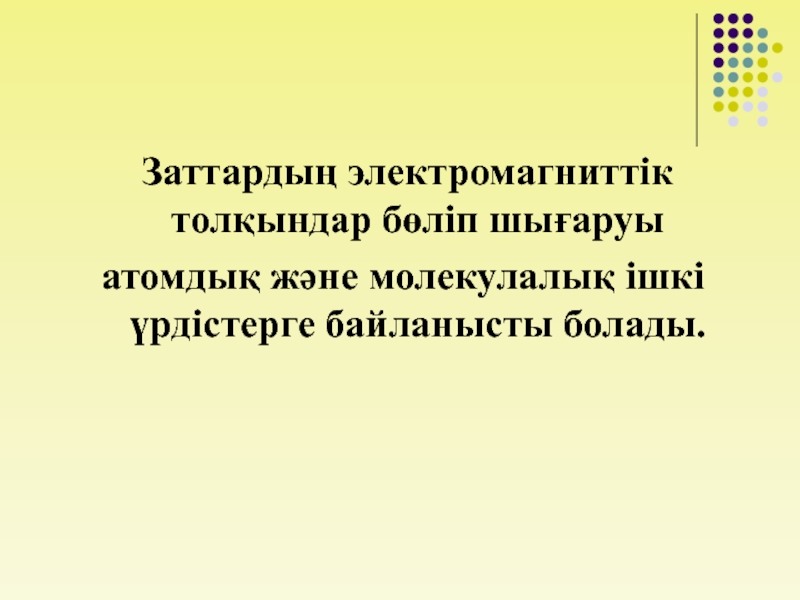

Слайд 3
Заттардың электромагниттік толқындар бөліп шығаруы
атомдық және молекулалық
ішкі үрдістерге байланысты болады.

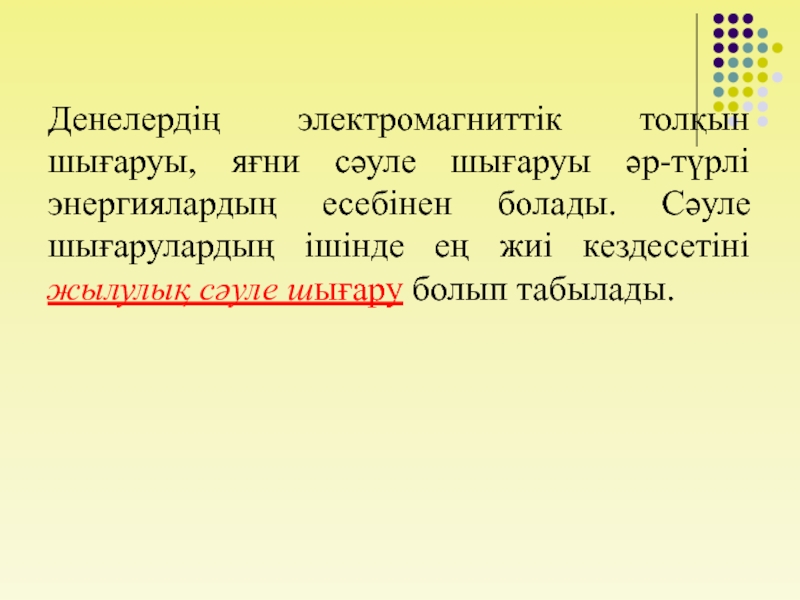

Слайд 4Денелердің электромагниттік толқын шығаруы, яғни сәуле шығаруы әр-түрлі энергиялардың есебінен
болады. Сәуле шығарулардың ішінде ең жиі кездесетіні жылулық сәуле шығару
болып табылады.
Слайд 5Дененің ішкі энергиясының есебінен туындайтын электромагниттік сәулелерді жылулық сәуле шығару деп атайды.
(Яғни қызған денелердің сәуле шығарып, электромагниттік энергия таратуы) Жылулық сәулелердің барлық
түрлері электромагниттік толқынға жатады.
Слайд 6Жылулық сәуле шығару кез-келген температурада жүреді. Төменгі температураларда дене тек ұзын
толқын ұзындықтағы сәулелер (инфрақызыл сәулелер) шығарады.
Слайд 7
Энергия көзінің әр түрлі болуы себепті, сәуле шығару түрлері де
әр түрлі болады: теледидар экраны, күндізгі жарық түстес жарық беретін
шам, жарқырауық қоңыздар (светлячок), т.б.
Слайд 11Әр түрлі заттардың сәуле шығаруының спектрлік құрамы түрліше болады. Бірақ
бұған қарамастан, тәжірибе көрсеткендей, барлық спектрлерді бір-бірінен тіпті өзгеше үш
түрге болуге болады.

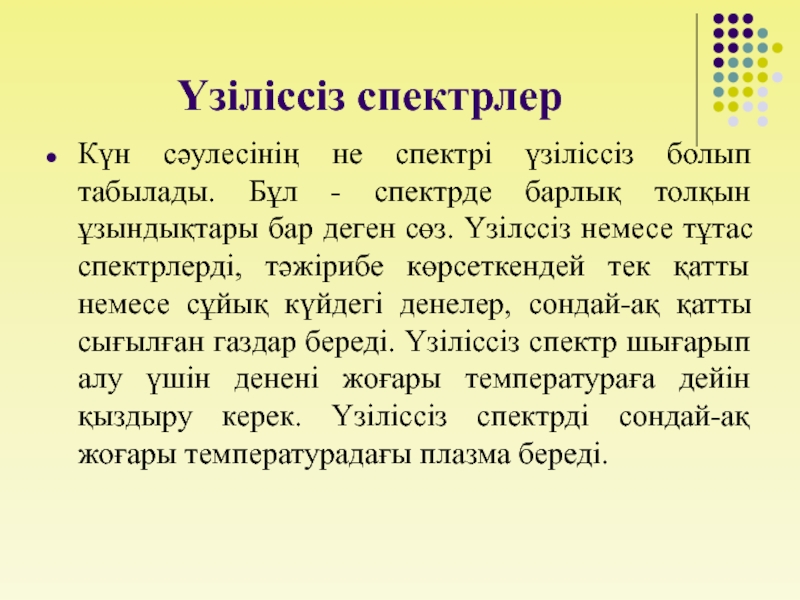

Слайд 12Үзіліссіз спектрлер
Күн сәулесінің не спектрі үзіліссіз болып табылады. Бұл -
спектрде барлық толқын ұзындықтары бар деген сөз. Үзілссіз немесе тұтас
спектрлерді, тәжірибе көрсеткендей тек қатты немесе сұйық күйдегі денелер, сондай-ақ қатты сығылған газдар береді. Үзіліссіз спектр шығарып алу үшін денені жоғары температураға дейін қыздыру керек. Үзіліссіз спектрді сондай-ақ жоғары температурадағы плазма береді.
Слайд 13Сызықтық спектрлер
Сызықтық спектрлерді газ күйіндегі атомдық (бірақ молекулалық емес)
барлық заттар береді. Бұл жағдайда іс жүзінде бірімен бірі өзара
әсерлесетін атомдар жарық шығарады. Бұл — спектрлердің ең іргелі, негізгі түрі. Әдетте сызықтық спектрлерді бақылау үшін жалындағы зат буларының жарқылы немесе зерттелетін газ толы түтіктегі газ разрадының жарқылы пайдаланлады.

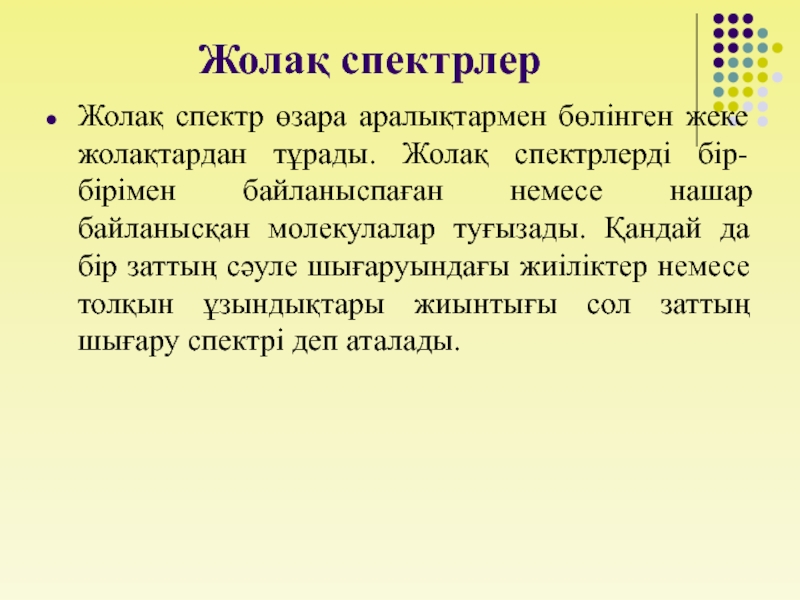

Слайд 14Жолақ спектрлер
Жолақ спектр өзара аралықтармен бөлінген жеке жолақтардан тұрады.
Жолақ спектрлерді бір-бірімен байланыспаған немесе нашар байланысқан молекулалар туғызады. Қандай
да бір заттың сәуле шығаруындағы жиіліктер немесе толқын ұзындықтары жиынтығы сол заттың шығару спектрі деп аталады.

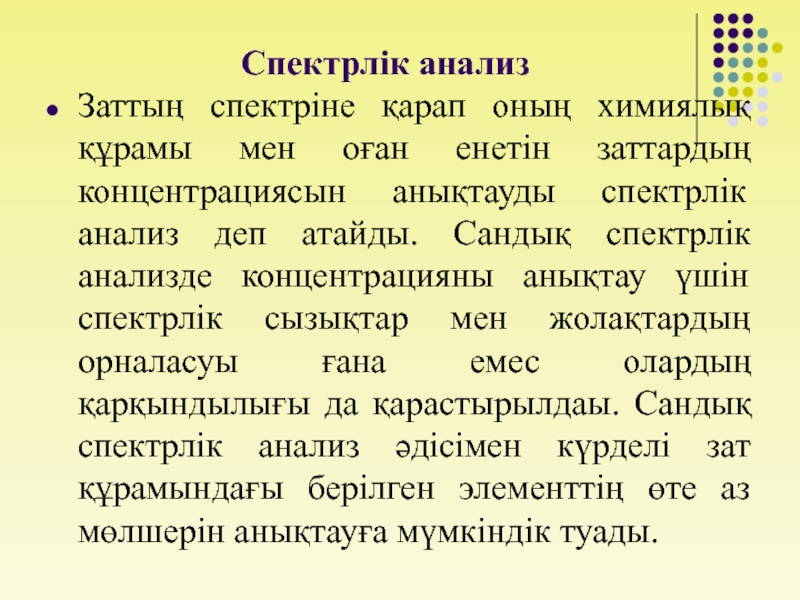

Слайд 15Спектрлік анализ
Заттың спектріне қарап оның химиялық құрамы мен оған енетін
заттардың концентрациясын анықтауды спектрлік анализ деп атайды. Сандық спектрлік анализде
концентрацияны анықтау үшін спектрлік сызықтар мен жолақтардың орналасуы ғана емес олардың қарқындылығы да қарастырылдаы. Сандық спектрлік анализ әдісімен күрделі зат құрамындағы берілген элементтің өте аз мөлшерін анықтауға мүмкіндік туады.

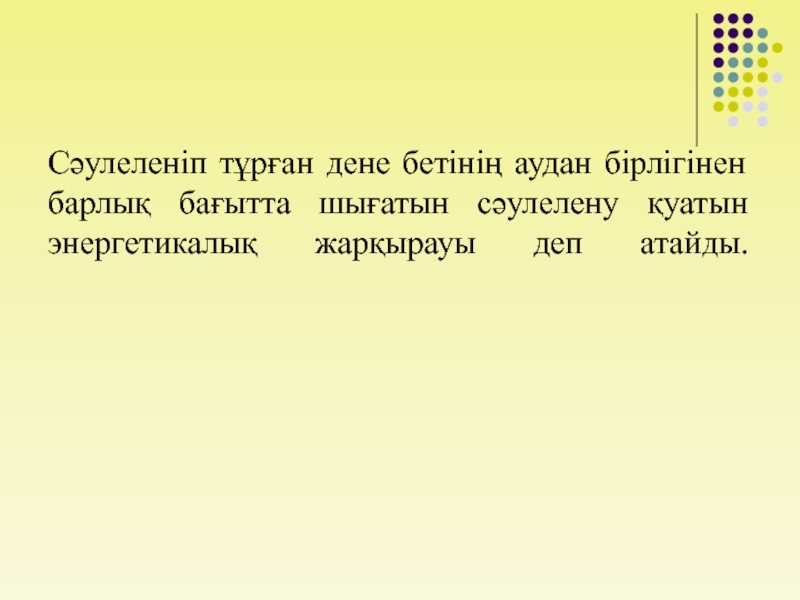

Слайд 16 Сәулеленіп тұрған дене бетінің аудан бірлігінен барлық бағытта шығатын сәулелену
қуатын энергетикалық жарқырауы деп атайды.
Слайд 17 Жарық тербелістері периодынан әлдеқайда ұзақ уақыт аралығында дененің
сәуле шығаруының орташа қуаты деп сәулелену ағыны (Ф) айтады. Өлшем
бірлігі Ватт (Вт).
Слайд 18Қызған дене толқын ұзындығы әр түрлі болатын электромагниттік толқын шығарады.
Осы кездегі ені
ға дейінгі интервалға сәйкес келетін энергетикалық жарықтану мынаған тең болады:
Слайд 19мұндағы дененің энергетикалық жарықтануының
спектрлік тығыздығы деп аталады, өлшем бірлігі - Вт/м3
Слайд 20 Энергетикалық жарықтанудың спектрлік тығыздығының толқын ұзындығына тәуелділігін дененің спектрлік сәулеленуі
деп атайды.

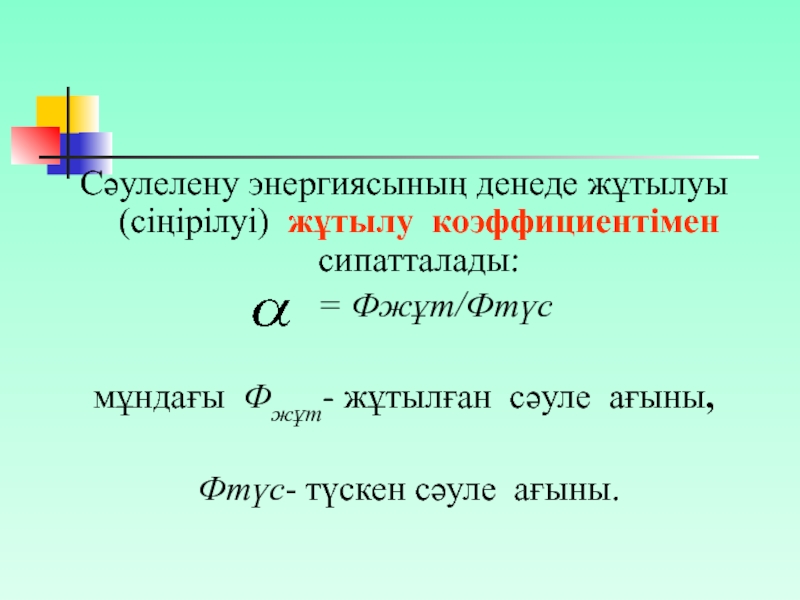

Слайд 22
Сәулелену энергиясының денеде жұтылуы (сіңірілуі) жұтылу коэффициентімен сипатталады:
= Фжұт/Фтүс
мұндағы Фжұт- жұтылған сәуле ағыны,
Фтүс- түскен
сәуле ағыны.
Слайд 24
Кез келген жиілікте жұтылу коэффициенті 1-ге тең болатын дене абсолют
қара дене
деп аталады.
Слайд 26Жұтылу коэффициенті 1-ден аз болатын және оған түсетін жарықтың толқын
ұзындығына тәуелсіз болатын дене
боз дене деп аталады.

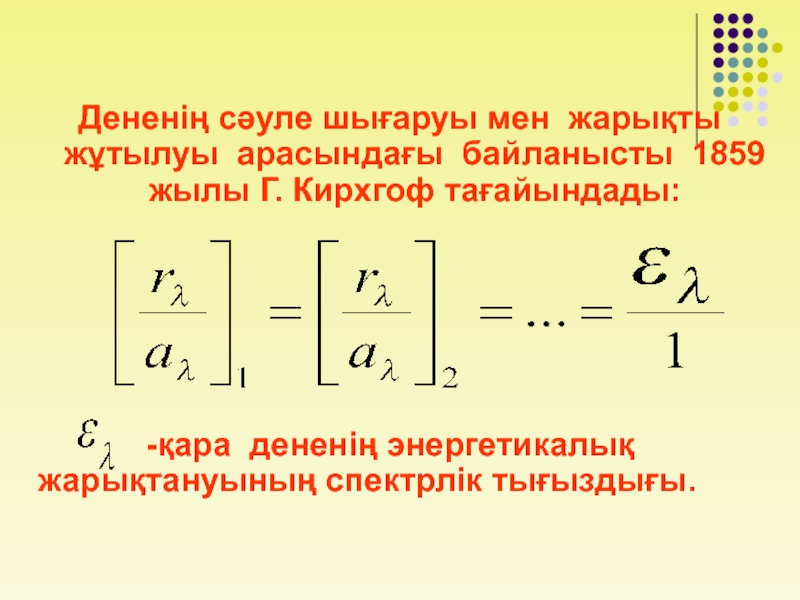

Слайд 27
Дененің сәуле шығаруы мен жарықты жұтылуы арасындағы байланысты 1859 жылы
Г. Кирхгоф тағайындады:
-қара дененің энергетикалық жарықтануының спектрлік тығыздығы.

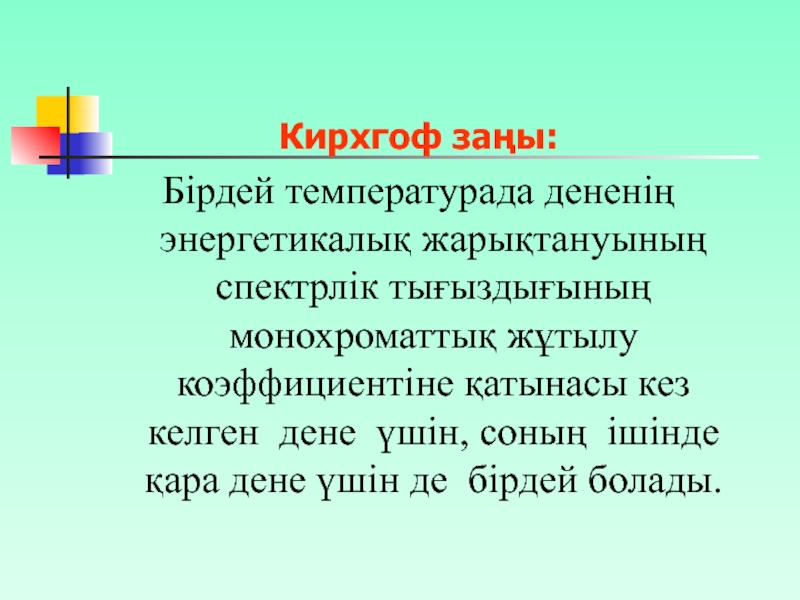

Слайд 28Кирхгоф заңы:
Бірдей температурада дененің энергетикалық жарықтануының спектрлік тығыздығының монохроматтық
жұтылу коэффициентіне қатынасы кез келген дене үшін, соның ішінде қара
дене үшін де бірдей болады.

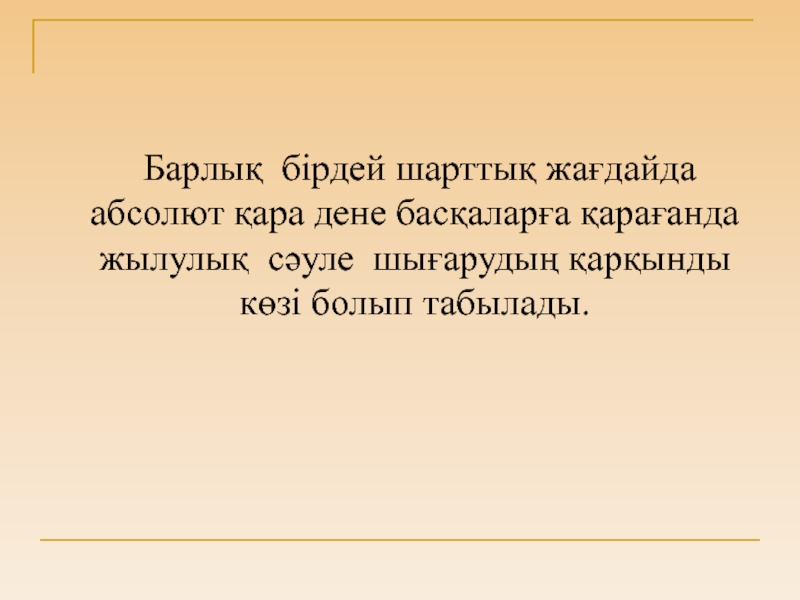

Слайд 30 Барлық бірдей шарттық жағдайда абсолют қара дене басқаларға қарағанда жылулық
сәуле шығарудың қарқынды көзі болып табылады.
Слайд 32
1) Энергетикалық жарықтанудың спектрлік тығыздығының максимумы температура артқан
сайын қысқа толқындар жағына ығысады.
2) Қара дененің энергетикалық жарықтануын (Re)
алынған қисық сызық пен абсцисса осінің арасындағы аудан ретінде қарастыруға болады:3) Қара дененің энергетикалық жарықтануы ол қозған сайын ұлғаяды

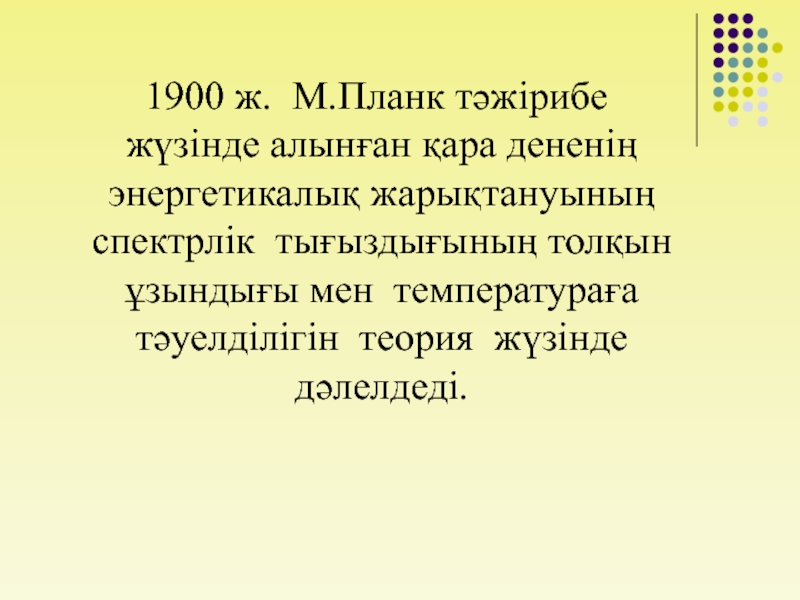

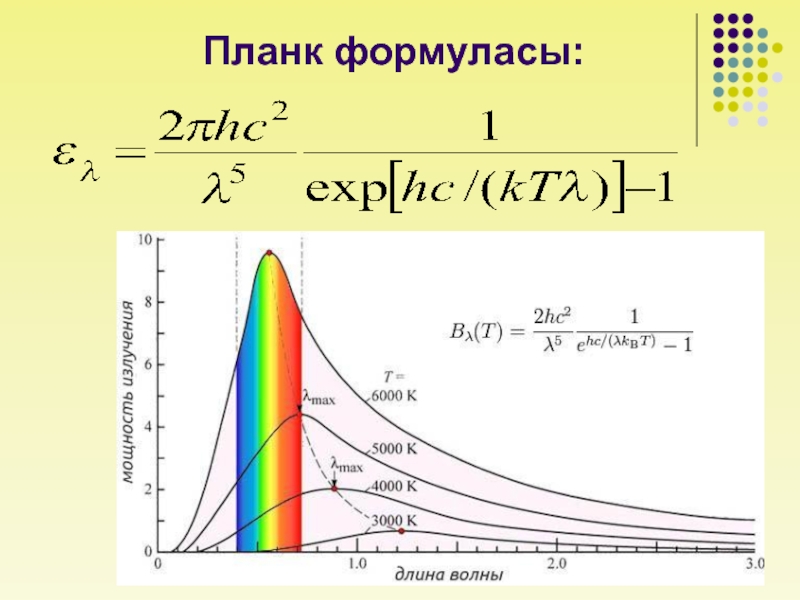

Слайд 33 1900 ж. М.Планк тәжірибе жүзінде алынған қара дененің энергетикалық
жарықтануының спектрлік тығыздығының толқын ұзындығы мен температураға тәуелділігін теория жүзінде
дәлелдеді.

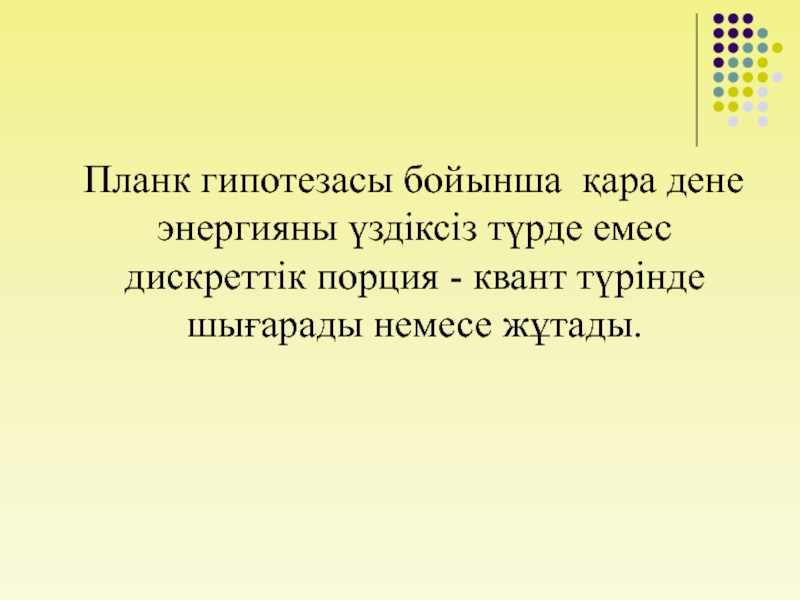

Слайд 34 Планк гипотезасы бойынша қара дене энергияны үздіксіз түрде
емес дискреттік порция - квант түрінде шығарады немесе жұтады.
Слайд 36
Стефан –Больцман заңы:
мұндағы:
Қара дененің энергетикалық жарықтануы термодинамикалық температураның төртінші
дәрежесіне пропорционал
Слайд 38Виннің ығысу заңы:
мұндағы:
қара дененің энергетикалық жарықтануының спектрлік тығыздығының максимумына сәйкес келетін
толқын ұзындығы,b=0,28978·10-2м·К Вин тұрақтысы.
Бұл заң боз дене үшін де орындалады.

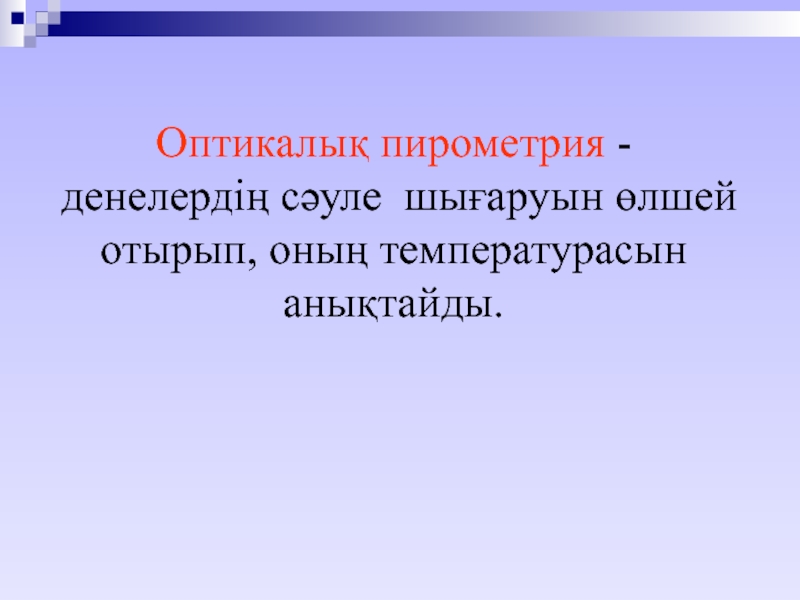

Слайд 39Оптикалық пирометрия - денелердің сәуле шығаруын өлшей отырып, оның температурасын
анықтайды.

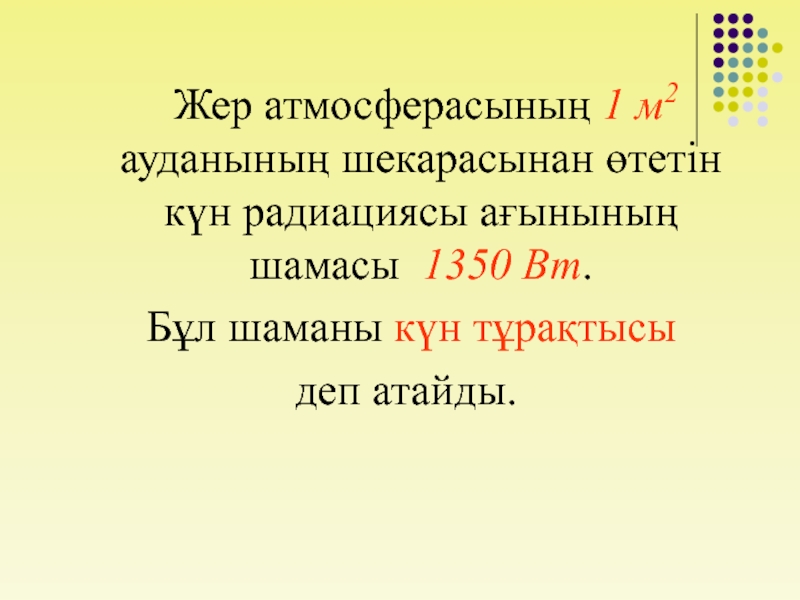

Слайд 40 Жер атмосферасының 1 м2 ауданының шекарасынан өтетін күн радиациясы ағынының
шамасы 1350 Вт.
Бұл шаманы
күн тұрақтысы деп атайды.

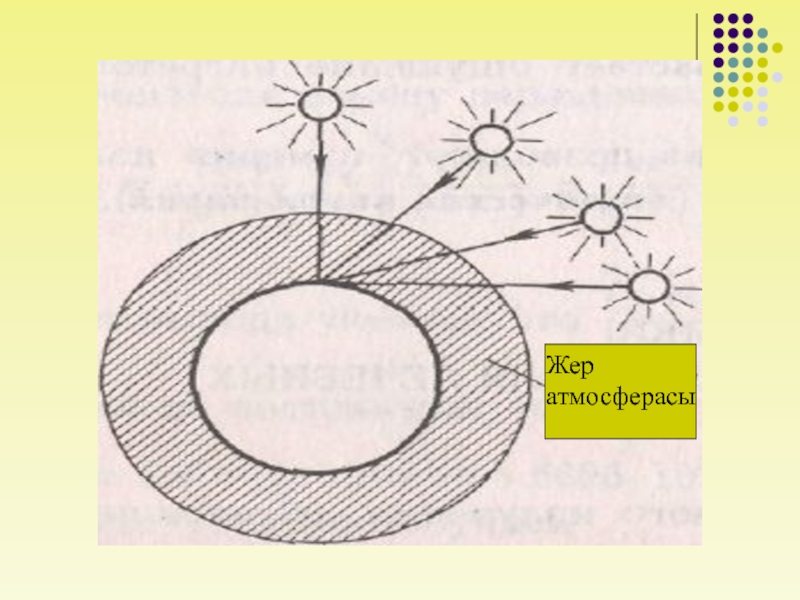

Слайд 42 Күннің горизонттан биіктігіне байланысты күн сәулелерінің атмосферадан өту
барысындағы жолдарының айырмашылығы шамамен 30 есеге тең.

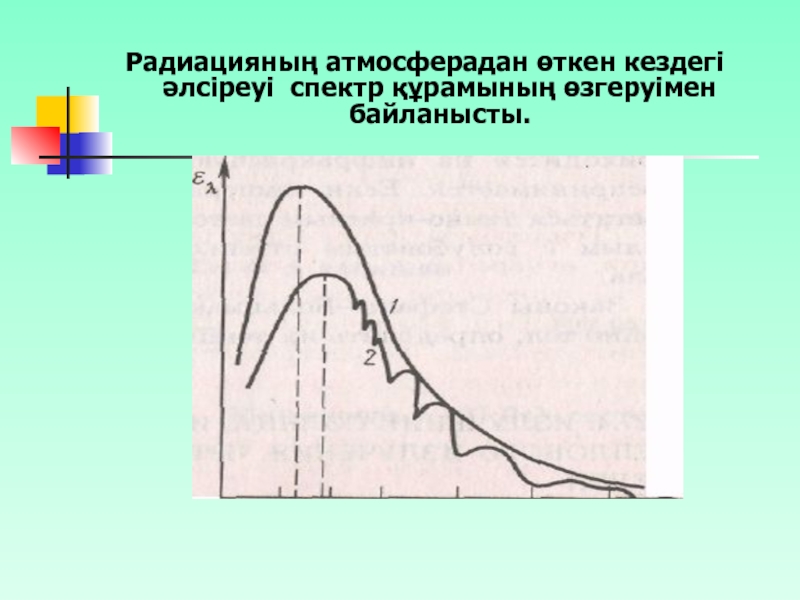

Слайд 45 Суреттегі 1-ші сызық күн сәулесінің атмосферадағы, ал 2-ші
сызық - жер бетіндегі жағдайға сәйкес келеді.

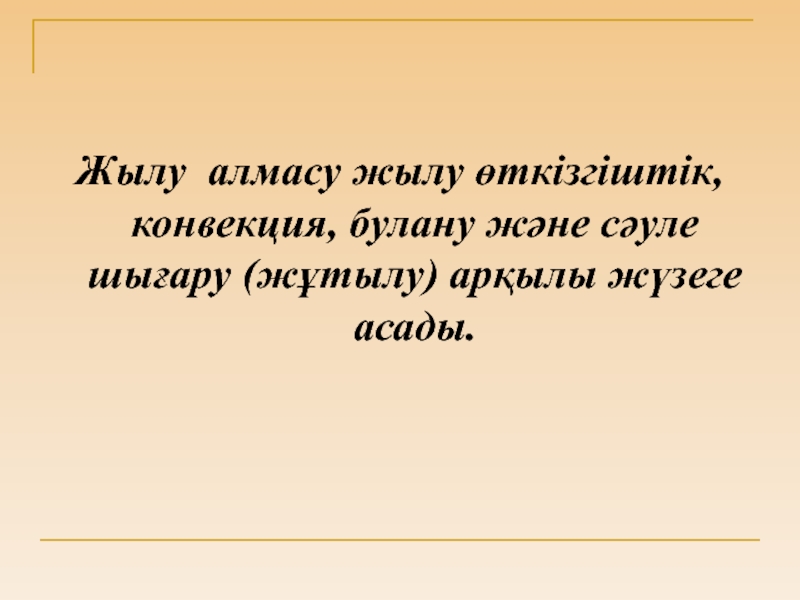

Слайд 48Жылу алмасу жылу өткізгіштік, конвекция, булану және сәуле шығару (жұтылу)
арқылы жүзеге асады.

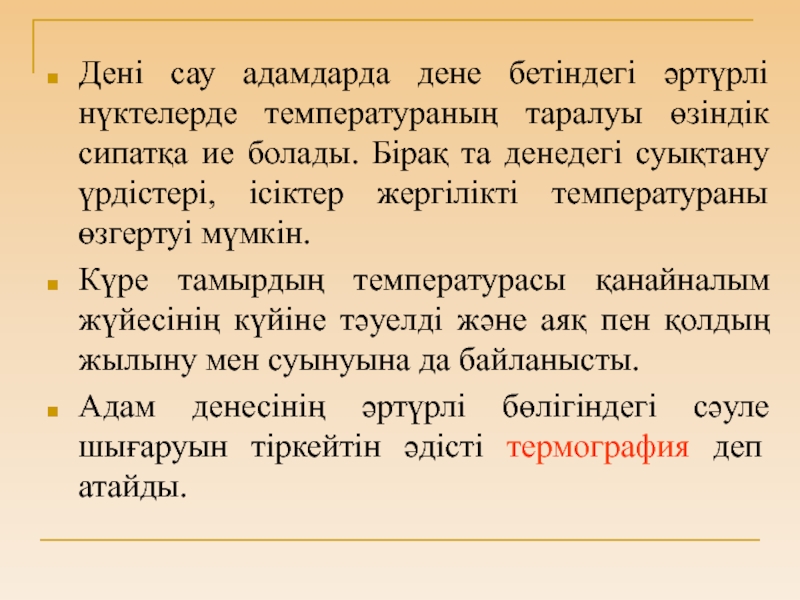

Слайд 49Дені сау адамдарда дене бетіндегі әртүрлі нүктелерде температураның таралуы өзіндік
сипатқа ие болады. Бірақ та денедегі суықтану үрдістері, ісіктер жергілікті
температураны өзгертуі мүмкін.Күре тамырдың температурасы қанайналым жүйесінің күйіне тәуелді және аяқ пен қолдың жылыну мен суынуына да байланысты.
Адам денесінің әртүрлі бөлігіндегі сәуле шығаруын тіркейтін әдісті термография деп атайды.
Слайд 50Термография адам үшін зиянсыз, қазіргі кезде халықты жаппай профилактикалық зерттеу
әдісі болып табылады.
Дене бетіндегі температураның өзгерісін анықтауда термографияда екі
әдіс пайдаланылады:Сұйық кристалды индикаторлар арқылы температураның өзгерісі түске сәйкес алынады;
Екінші әдіс техникалық болып келеді – тепловизорлар пайдаланылады.
Слайд 51Тепловизор — дене бетінің температурасын бақылауға арналған құрылғы.Температура өзгерісі тепловизор дисплейінде
(немесе жадта) белгілі бір температураға сәйкес түспен көрінеді. Сәйкес, дисплейде
объективтегі дененің температурасының диапазоны бейнеленеді.

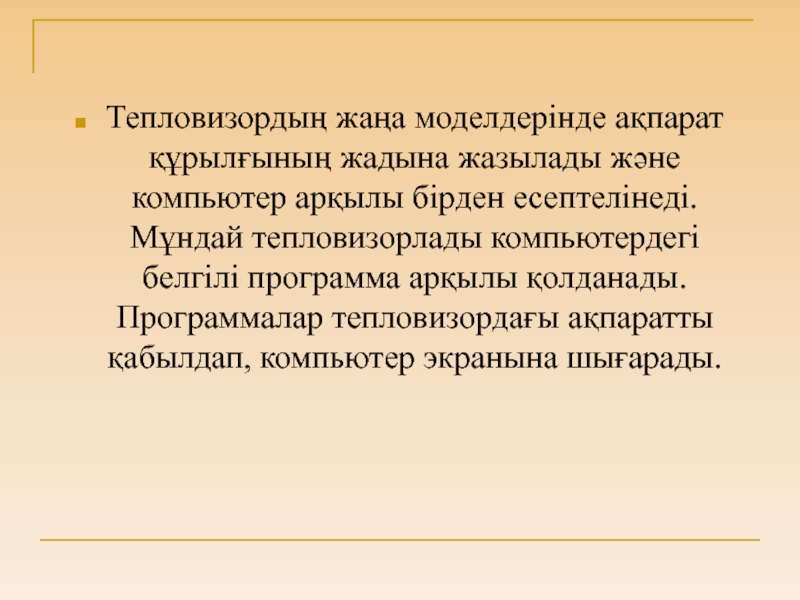

Слайд 52Тепловизордың жаңа моделдерінде ақпарат құрылғының жадына жазылады және компьютер арқылы
бірден есептелінеді. Мұндай тепловизорлады компьютердегі белгілі программа арқылы қолданады. Программалар
тепловизордағы ақпаратты қабылдап, компьютер экранына шығарады.

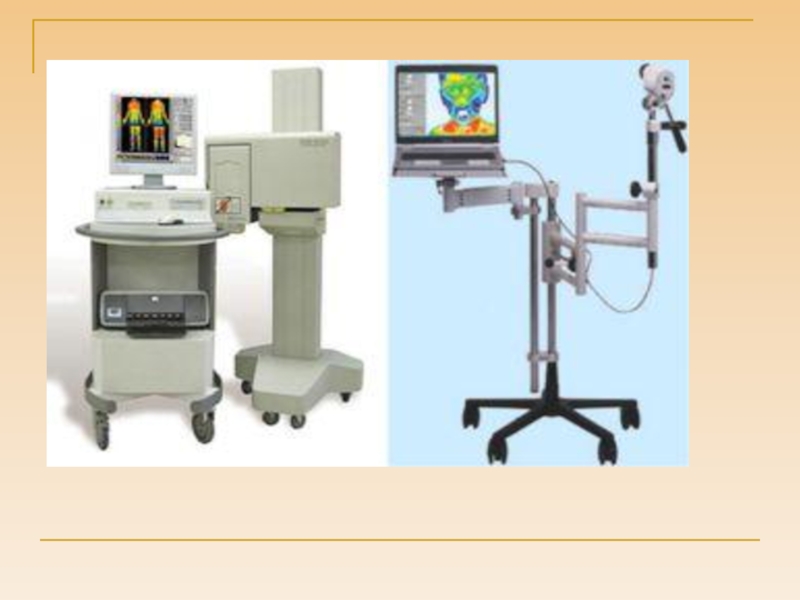

Слайд 53Тепловизорлар Бақылағыш (наблюдательные), Есептегіш (измерительные) Түрлі-түсті инфрақызыл сәулелерді ажыратып, түрлі-түсті
шкаладағы кескінді көрсетеді.

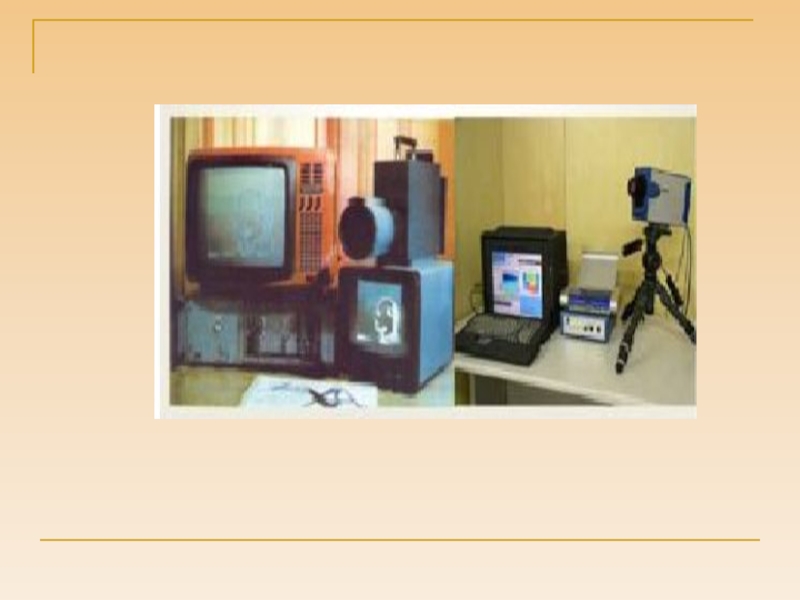

Слайд 55Медицина үшін тепловизорларды дайындау 1968-жылдары Ғылыми Өндіріс Кәсіпорнында басталды. 1980-жылы
әр түрлі аурулардың диагностикасына тепловизорларды қолдану әдістері шығарыла бастады. 2008-2009
жылдардан бері тепловизорларды барлық адамдардың ішінен грипп вирусын жұқтырғандарды анықтау үшін де қолданып келеді.
Слайд 59Әдебиеттер
1.Арызханов Б.,Биологиялық физика,1990 ж.
2. Тиманюк В.А., Животова Е.Н.
Биофизика, Киев, 2004 ж.
Ремизов А.М. Медицинская и биологическая физика,
М.,2004 ж.
Слайд 60Бақылау сұрақтары (кері байланыс):
1.Жылулық сәуле шығару дегеніміз не?
2.Жылулық сәуле шығаруының
сипатаммалары қандай?
3.Абсолютті қара дене дегеніміз не?
4.Боз дене. Кирхгоф заңын
тұжырымдау. 5.Стефан-Больцман заңы. Вин заңы. Планк формуласы.
6.Термография дегеніміз не?
7. Тепловизорлар.
