на тему : ПЛАТФОРМЫ Презентация Выполнила студентка группы УД-23 Павловская

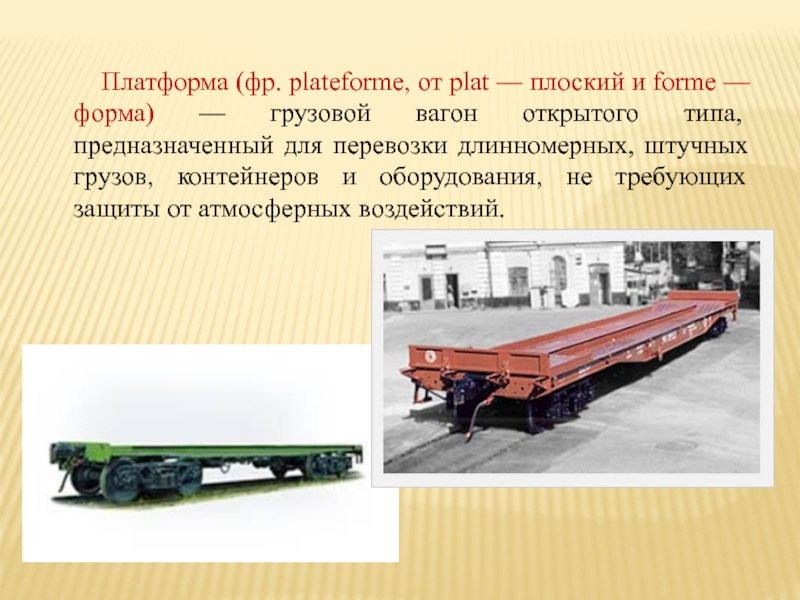

forme — форма) — грузовой вагон открытого типа, предназначенный для

перевозки длинномерных, штучных грузов, контейнеров и оборудования, не требующих защиты от атмосферных воздействий.

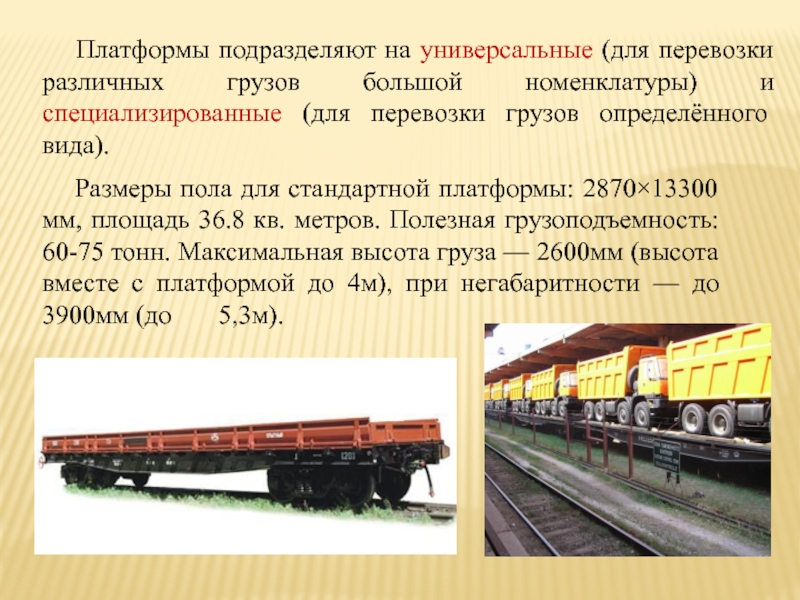

большой номенклатуры) и специализированные (для перевозки грузов определённого вида).

Размеры пола для стандартной платформы: 2870×13300 мм, площадь 36.8 кв. метров. Полезная грузоподъемность: 60-75 тонн. Максимальная высота груза — 2600мм (высота вместе с платформой до 4м), при негабаритности — до 3900мм (до 5,3м).

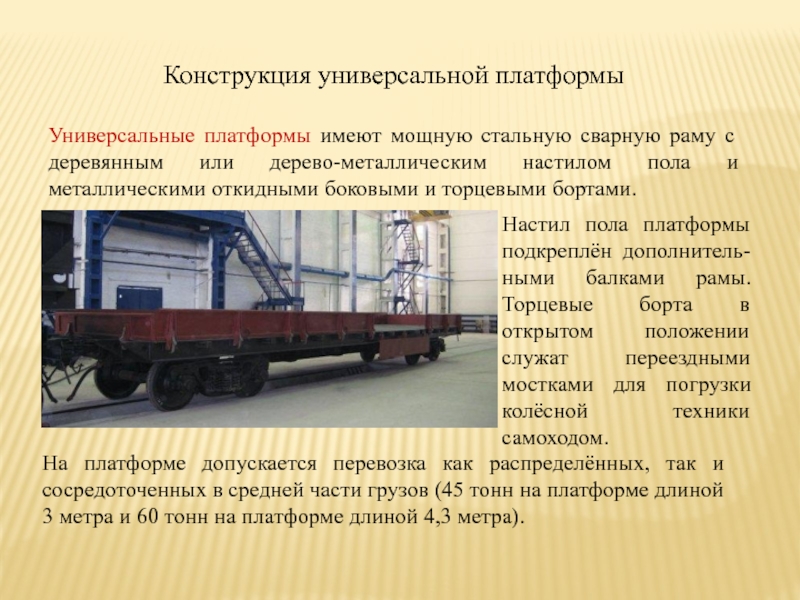

деревянным или дерево-металлическим настилом пола и металлическими откидными боковыми и

торцевыми бортами.

Настил пола платформы подкреплён дополнитель- ными балками рамы. Торцевые борта в открытом положении служат переездными мостками для погрузки колёсной техники самоходом.

На платформе допускается перевозка как распределённых, так и сосредоточенных в средней части грузов (45 тонн на платформе длиной 3 метра и 60 тонн на платформе длиной 4,3 метра).

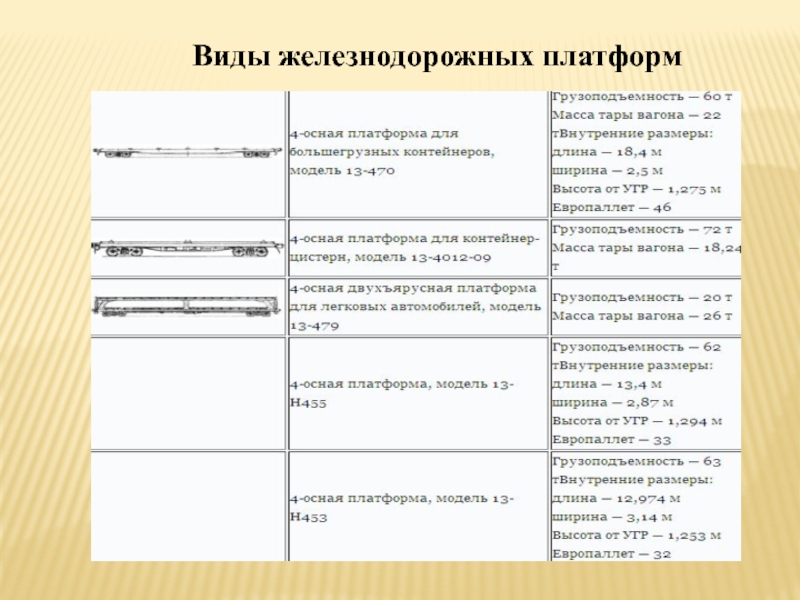

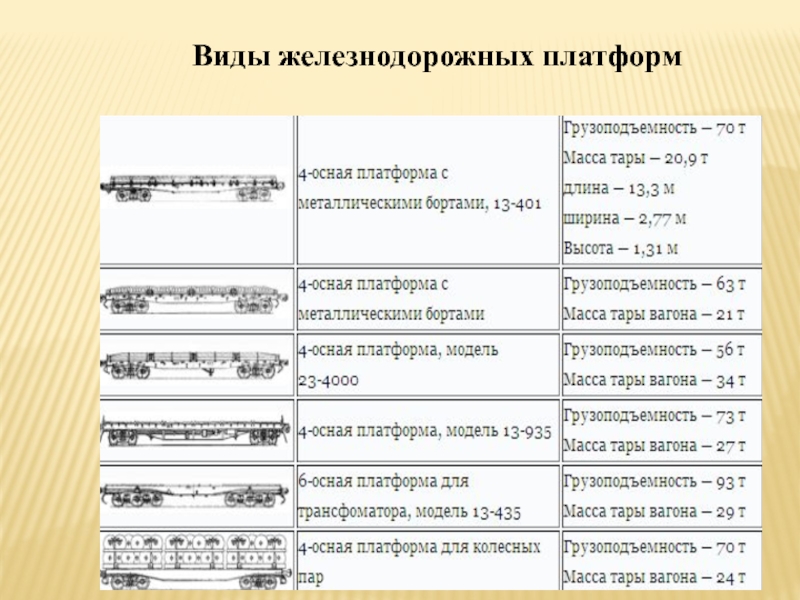

некоторые также настила пола. Они оборудуются приспособлениями для удобного крепления

грузов при транспортировке и облегчения погрузочно-разгрузочных операций. К специализированным относятся платформы для перевозки большегрузных контейнеров, лесоматериалов, легковых автомобилей (в два яруса).

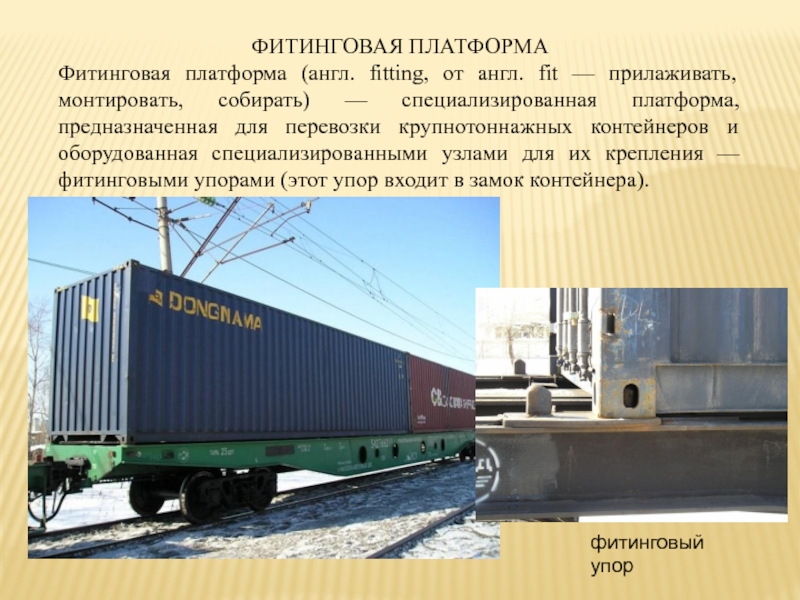

монтировать, собирать) — специализированная платформа, предназначенная для перевозки крупнотоннажных контейнеров

и оборудованная специализированными узлами для их крепления — фитинговыми упорами (этот упор входит в замок контейнера).

фитинговый упор

составе применяются растяжки, обвязки, упорные и распорные бруски, стойки, подкладки,

прокладки, щиты, турникеты и другие приспособления, а также стандартные крепления многократного использования.

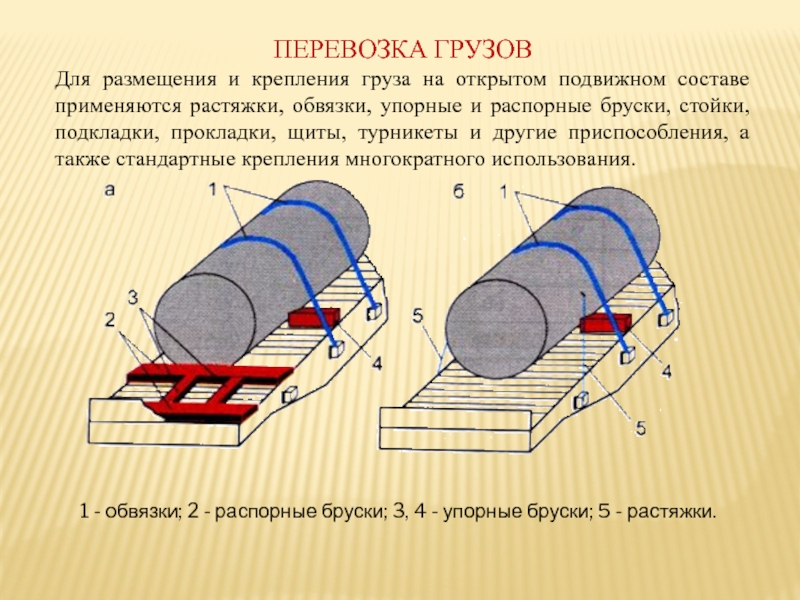

1 - обвязки; 2 - распорные бруски; 3, 4 - упорные бруски; 5 - растяжки.

- растяжка;
4 - увязка; 5 - клин; 6 -

стойка

Рассмотрим крепления и их применение на примере размещения колесных пар на платформе.

Рис.2 Клин

за пределы концевой балки полувагонов и платформ не должен превышать

400 мм. Длинномерные грузы, т.е. грузы, выходящие за пределы концевой балки более чем на 400 мм, перевозятся на сцепках с опорой на один или два вагона.

Сцепы, как правило, формируют из вагонов одного типа. Применять для перевозки длинномерных грузов с опорой на два вагона платформы грузоподъемностью 50 т запрещается. Разница центров автосцепок у смежных вагонов сцепа до погрузки не должна превышать 80 мм.

обеих сторон делается надпись "Сцеп не разъединять".

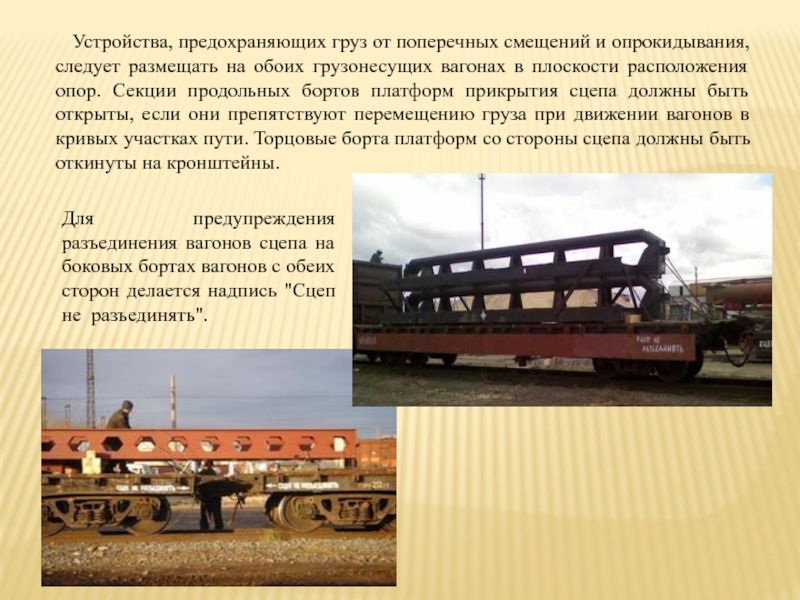

Устройства,

предохраняющих груз от поперечных смещений и опрокидывания, следует размещать на обоих грузонесущих вагонах в плоскости расположения опор. Секции продольных бортов платформ прикрытия сцепа должны быть открыты, если они препятствуют перемещению груза при движении вагонов в кривых участках пути. Торцовые борта платформ со стороны сцепа должны быть откинуты на кронштейны.

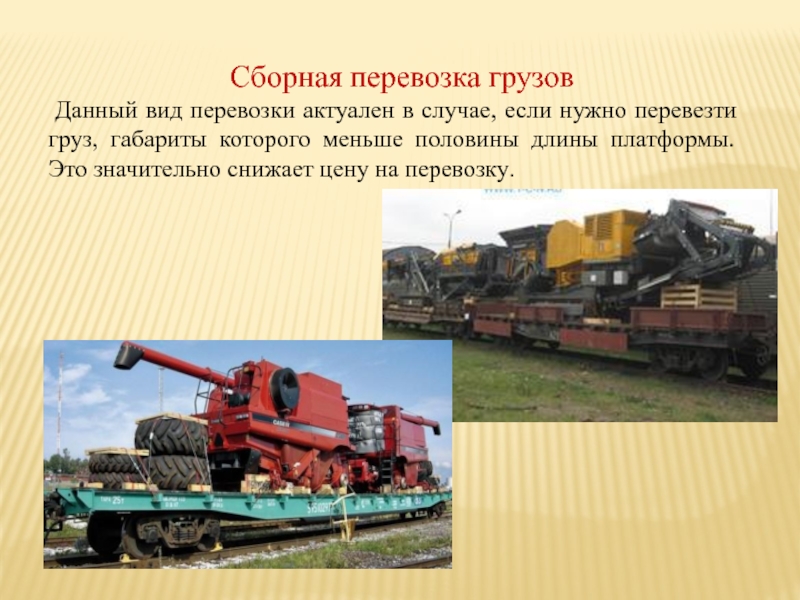

случае, если нужно перевезти груз, габариты которого меньше половины длины

платформы. Это значительно снижает цену на перевозку.
