Слайд 1Нагнетатели
Кинематика потока в лопастных машинах

НагнетателиКинематика потока в лопастных машинах

Слайд 2Основные размеры центробежного колеса
dв – диаметр вала; dвт – диаметр

втулки (ступицы); D0 – диаметр всасывающего отверстия; D1 – диаметр

колеса при входе потока на рабочие лопатки; D2 – диаметр колеса при выходе потока с рабочих лопаток (наружный диаметр – ширина лопатки при входе и выходе потока; s – толщина лопатки.
Основные размеры центробежного колесаdв – диаметр вала; dвт – диаметр втулки (ступицы); D0 – диаметр всасывающего отверстия;

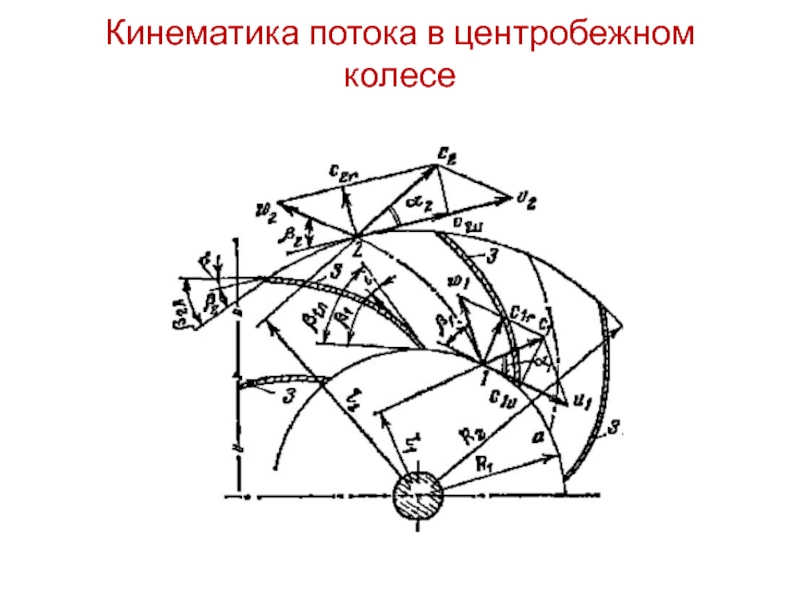

Слайд 3Кинематика потока в центробежном колесе

Кинематика потока в центробежном колесе

Слайд 4Кинематика потока
Параметры рабочего колеса определяются кинематическими характеристиками потока:
окружной скоростью u

(относительно оси ротора);
относительной скоростью w (относительно рабочих лопаток);
абсолютной скоростью c

(относительно неподвижного корпуса компрессора;
расходной скоростью cr (радиальной проекцией c) для центробежного колеса и cz (осевой проекцией c) для осевого колеса, от которых зависит подача колеса Q;
закруткой потока cu (проекцией c на направление окружной скорости u), от которой зависит давление колеса P.
Для центробежного колеса cz = 0; для осевого - cr = 0.


Кинематика потокаПараметры рабочего колеса определяются кинематическими характеристиками потока:окружной скоростью u (относительно оси ротора);относительной скоростью w (относительно рабочих

Слайд 5Кинематика потока в центробежном колесе
Подача на выходе

колеса Q2 рассчитывается по соотношению:

где

π = 3,14; D2, м – диаметр колеса при выходе потока с рабочих лопаток (наружный диаметр колеса); b2, м – ширина рабочих каналов при выходе потока; с2r, м/с –расходная скорость потока на выходе из колеса; ηо – объемный КПД, учитывающий утечки, μ2 – коэффициент стеснения потока, учитывающий толщину лопаток.

Кинематика потока в центробежном колесеПодача  на  выходе  колеса Q2  рассчитывается  по соотношению:

Слайд 6Схема движения рабочей среды в межлопастном канале

Схема движения рабочей среды в межлопастном канале

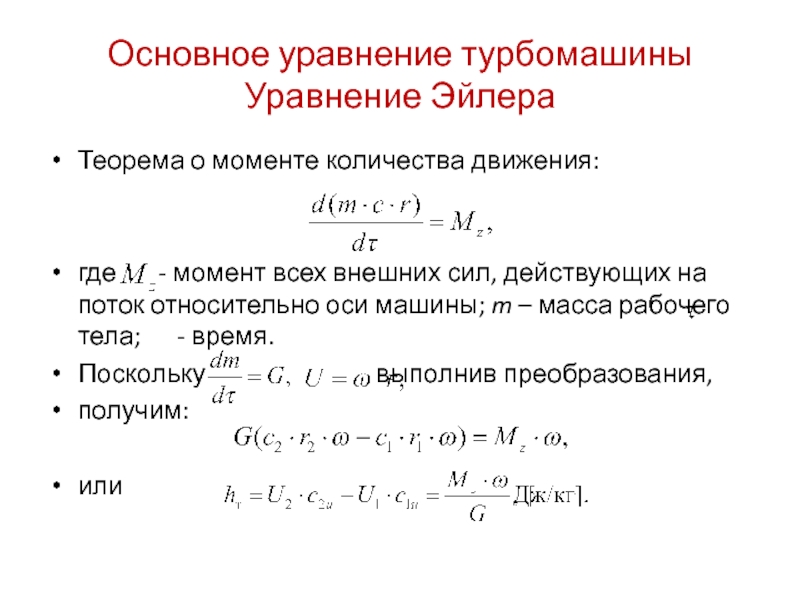

Слайд 7Основное уравнение турбомашины Уравнение Эйлера
Теорема о моменте количества движения:


где

- момент всех внешних сил, действующих на поток

относительно оси машины; m – масса рабочего тела; - время.
Поскольку выполнив преобразования,
получим:

или



Основное уравнение турбомашины Уравнение ЭйлераТеорема о моменте количества движения:где    - момент всех внешних сил,

Слайд 8Уравнение Эйлера
Давление на выходе из колеса P определяется по уравнению

Эйлера:

где ρ – плотность газа; ηг – гидравлический КПД.
Напор колеса:

Для

повышения давления закрутка потока на входе в колесо устраняют: c1u = 0. При регулировании подачи ТДМ и некоторых насосов входным направляющим аппаратом (ВНА) создается положительная закрутка потока c1u > 0. При этом давление и подача машины уменьшаются.
Уравнение ЭйлераДавление на выходе из колеса P определяется по уравнению Эйлера:где ρ – плотность газа; ηг –

Слайд 9Кинематика потока в центробежном колесе Напор центробежного колеса



Кинематика потока в центробежном колесе Напор центробежного колеса

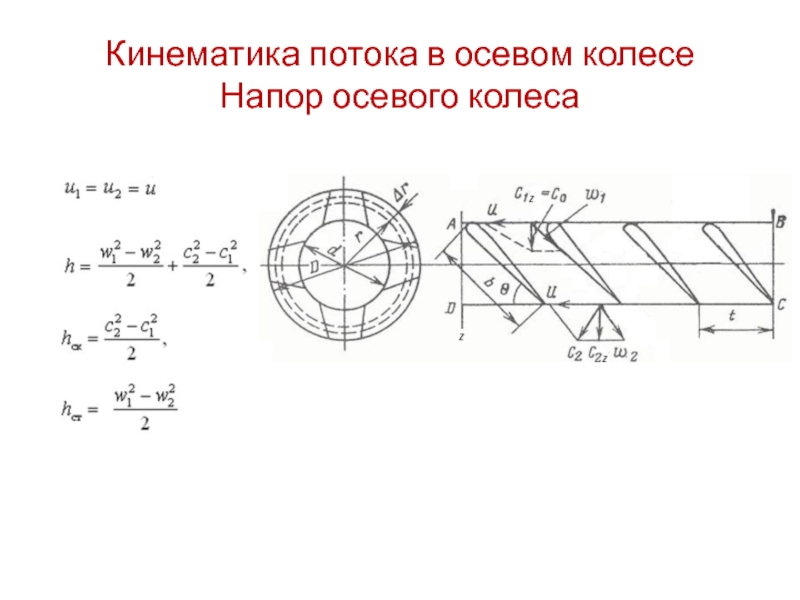

Слайд 10Кинематика потока в осевом колесе Напор осевого колеса

Кинематика потока в осевом колесе Напор осевого колеса

Слайд 11Кинематика потока в центробежном колесе Номинальный режим

Кинематика потока в центробежном колесе Номинальный режим

Слайд 12Кинематика потока в центробежном колесе Номинальный режим

Кинематика потока в центробежном колесе Номинальный режим

Слайд 13Кинематика потока в центробежном колесе Номинальный режим

Кинематика потока в центробежном колесе Номинальный режим

Слайд 14Влияние угла выхода потока на напор центробежного колеса

Влияние угла выхода потока на напор центробежного колеса

Слайд 15Кинематические и геометрические угловые характеристики

Кинематические и геометрические угловые характеристики

Слайд 16Типы центробежных колес
а) β2л ˂ 90°лопатки загнуты назад
б) β2л =

90° радиальные лопатки
в) β2л ˃ 90° лопатки загнуты вперед

Типы центробежных колеса) β2л ˂ 90°лопатки загнуты назадб) β2л = 90° радиальные лопаткив) β2л ˃ 90° лопатки

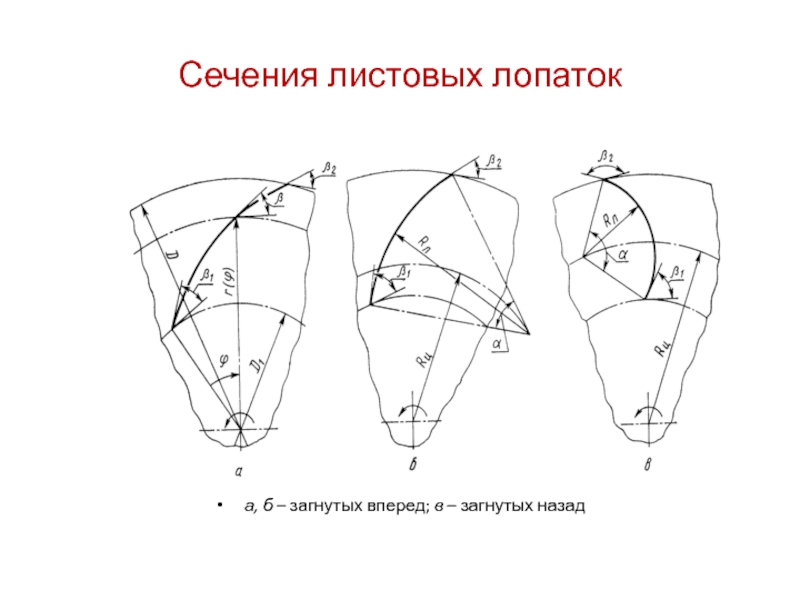

Слайд 17Сечения листовых лопаток














а, б – загнутых вперед; в – загнутых назад

Сечения листовых лопатока, б – загнутых вперед; в – загнутых назад

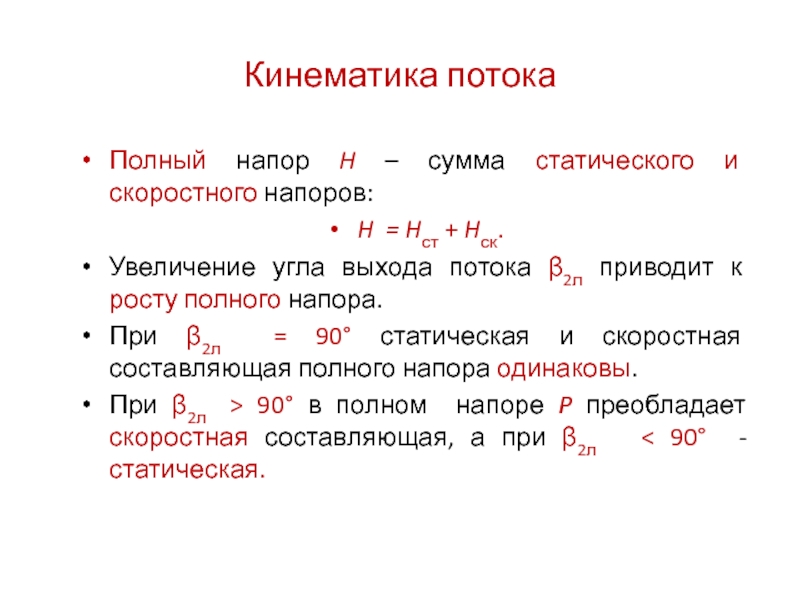

Слайд 18Кинематика потока
Полный напор H – сумма статического и скоростного напоров:


H = Hст + Hск.
Увеличение угла выхода потока β2л приводит

к росту полного напора.
При β2л = 90° статическая и скоростная составляющая полного напора одинаковы.
При β2л > 90° в полном напоре P преобладает скоростная составляющая, а при β2л < 90° - статическая.
Кинематика потокаПолный напор H – сумма статического и скоростного напоров: H = Hст + Hск.Увеличение угла выхода

Слайд 19Кинематика потока
Насос в отличие от тягодутьевых машин предназначен прежде всего

для создания высокого статического напора, которое могут обеспечить только рабочие

колеса с лопатками отогнутыми назад по отношению к направлению вращения колеса.
Колеса такого типа имеют максимальный гидравлический КПД и поэтому являются предпочтительными и для энергетических ТДМ. Кроме того они создают минимальный аэродинамический шум.
Для насосов характерен диапазон β2л = 20÷25°.
У ТДМ возможный диапазон значений β2л = 10÷170°.


Кинематика потокаНасос в отличие от тягодутьевых машин предназначен прежде всего для создания высокого статического напора, которое могут

Слайд 20Формула Пфлейдерера (число лопастей)
Потери в каналах рабочего колеса связаны с

трением потока о стенки и вихреобразованием. В узких каналах велико

влияние пристенного трения, а в широких – вихреообразования.
Оптимизация потерь достигается при соотношении средней ширины и длины канала 1:2, что достигается выбором числа лопастей рабочего колеса по формуле Пфлейдерера:
Формула Пфлейдерера (число лопастей)Потери в каналах рабочего колеса связаны с трением потока о стенки и вихреобразованием. В

Слайд 21Действительное течение в центробежном колесе

Действительное течение в центробежном колесе

Слайд 22Схемы подводов центробежных машин













а – осевой; б – боковой (в виде колена); в – боковой кольцевой;


г – боковой полуспиральный

Схемы подводов центробежных машина – осевой; б – боковой (в виде колена); в – боковой кольцевой; г – боковой полуспиральный

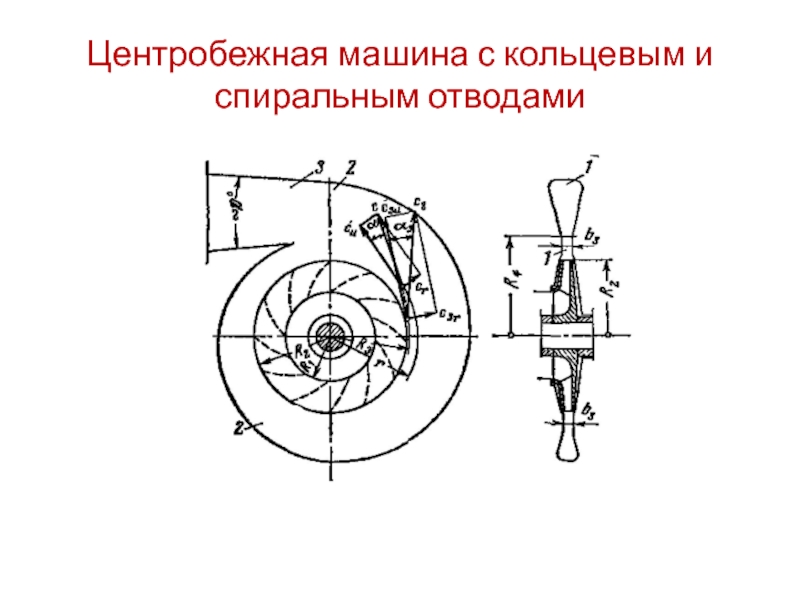

Слайд 23Центробежная машина с кольцевым и спиральным отводами

Центробежная машина с кольцевым и спиральным отводами

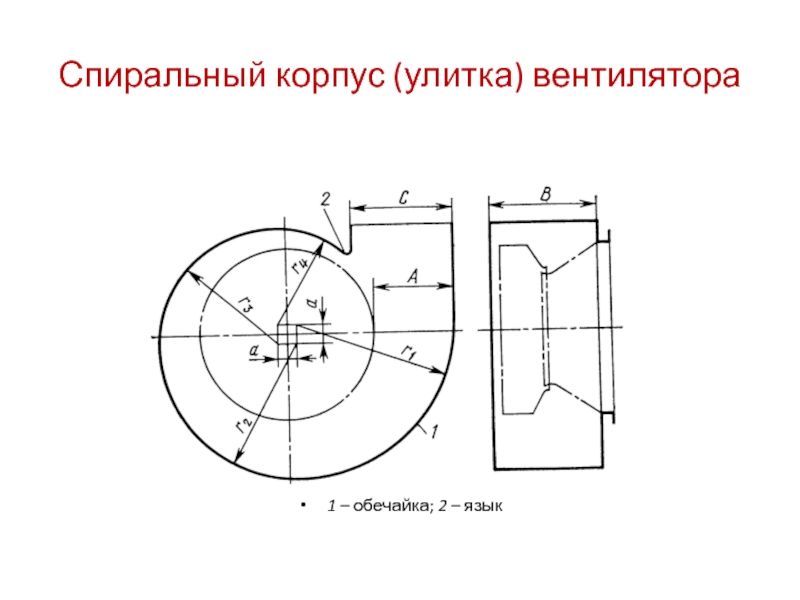

Слайд 24Спиральный корпус (улитка) вентилятора














1 – обечайка; 2 – язык

Спиральный корпус (улитка) вентилятора1 – обечайка; 2 – язык

Слайд 25Конструкция центробежных ступеней














Промежуточная (а) и концевая ступени (б) центробежного компрессора

Конструкция центробежных ступенейПромежуточная (а) и концевая ступени (б) центробежного компрессора
