Нахождение ускорений в плоском движении Лектор: О.В.Бердюгина 2020 год
Содержание
- 1. Нахождение ускорений в плоском движении Лектор: О.В.Бердюгина 2020 год
- 2. Частный случай сложного движения ПЛОСКОПАРАЛЛЕЛЬНОЕ ДВИЖЕНИЕ ТВЕРДОГО
- 3. Общий случай плоскопараллельного движенияО
- 4. Слайд 4
- 5. В теории плоское движение рассматривают как мгновенно
- 6. Вращательное движение
- 7. Скорость произвольной точки плоской фигуры равна геометрической
- 8. Геометрическая интерпретация теоремы АВωVBAVB
- 9. В теории плоское движение рассматривают как мгновенно
- 10. МОRВращательное движение
- 11. Теорема о сложении ускорений точек при плоскопараллельном
- 12. Геометрическая интерпретацияТеоремы о сложении ускорений
- 13. Аналитическое определение ускорений1. Направление движения (.) В известно.αωXПроецируем на ось X:АВ
- 14. 2. Направление аВ не известно. Решаем совместно
- 15. 3. Движение диска без скольжения.Дано: R =
- 16. Кинематический анализ плоского механизма. Найти для заданного
- 17. Аналитическое определение ускорений (для точки А и В): АВС
- 18. Определение ускорений (для точки С): АС
- 19. Скачать презентанцию
Частный случай сложного движения ПЛОСКОПАРАЛЛЕЛЬНОЕ ДВИЖЕНИЕ ТВЕРДОГО ТЕЛА (ПЛОСКОЕ) = поступательное + вращательноеПлоскопараллельным (плоским) движением твердого тела называется такое движение, при котором все точки тела движутся в плоскостях, параллельных одной
Слайды и текст этой презентации
Слайд 2Частный случай сложного движения ПЛОСКОПАРАЛЛЕЛЬНОЕ ДВИЖЕНИЕ ТВЕРДОГО ТЕЛА (ПЛОСКОЕ) = поступательное
+ вращательное
котором все точки тела движутся в плоскостях, параллельных одной неподвижной плоскости, которая называется основной плоскостью.

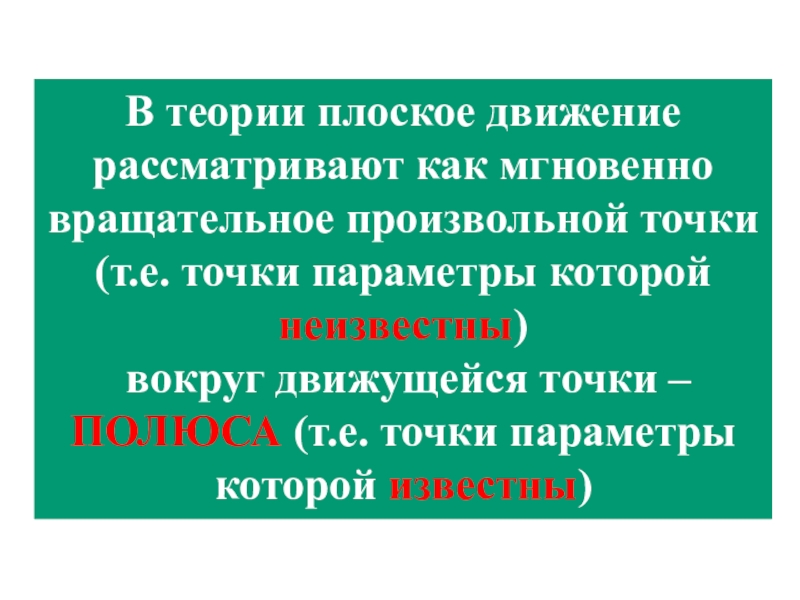

Слайд 5В теории плоское движение
рассматривают как мгновенно вращательное произвольной точки
(т.е. точки параметры которой неизвестны)
вокруг движущейся точки – ПОЛЮСА
(т.е. точки параметры которой известны)

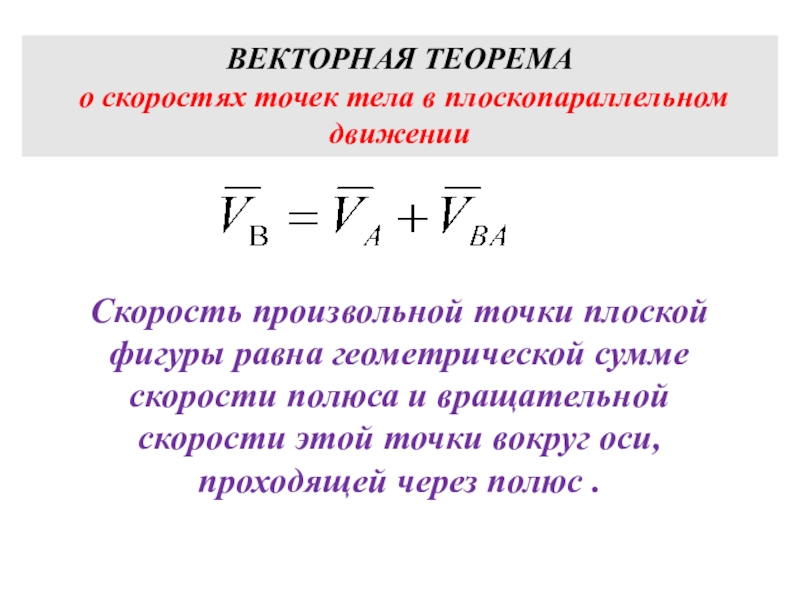

Слайд 7Скорость произвольной точки плоской фигуры равна геометрической сумме скорости полюса
и вращательной скорости этой точки вокруг оси,
проходящей через полюс .
ВЕКТОРНАЯ
ТЕОРЕМАо скоростях точек тела в плоскопараллельном движении
Слайд 9В теории плоское движение
рассматривают как мгновенно вращательное произвольной точки
(т.е. точки параметры которой неизвестны)
вокруг движущейся точки – ПОЛЮСА
(т.е. точки параметры которой известны)
Слайд 11Теорема о сложении ускорений точек при плоскопараллельном движении тела
Ускорение произвольной
точки тела
при его плоскопараллельном движении равно
векторной сумме ускорения полюса,
вращательногои центростремительного ускорений этой точки
при вращении вокруг полюса.
Слайд 13Аналитическое определение ускорений
1. Направление движения (.) В известно.
α
ω
X
Проецируем на ось
X:
А
В
Слайд 142. Направление аВ не известно. Решаем совместно два уравнения написанные
ниже (1) и (2) приравняв их, получив уравнение (3)
α
ωAB
X
А
В
α
Y
ωOB
Проецируем на
ось Xуравнение (3):
α

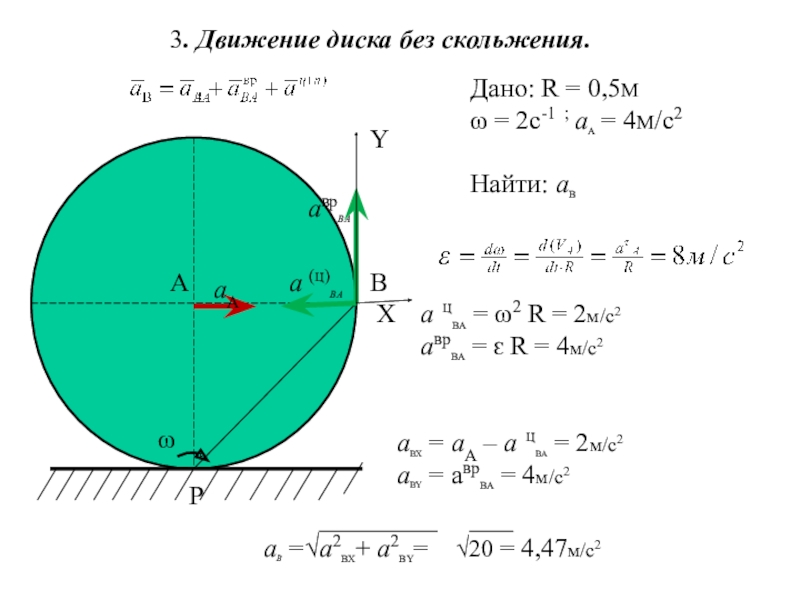

Слайд 153. Движение диска без скольжения.
Дано: R = 0,5M
ω = 2c-1
; aA = 4M/c2
Найти: aB
A
aA
P
ω
aoцBA = ω2 R = 2м/с2
aврBA = ԑ R = 4м/с2
B
X
Y
a (ц)BA
aврBA
aBX = aA – aoцBA = 2м/с2
aBY = aврBA = 4м/с2
aB =√a2BX+ a2BY= √20 = 4,47м/c2

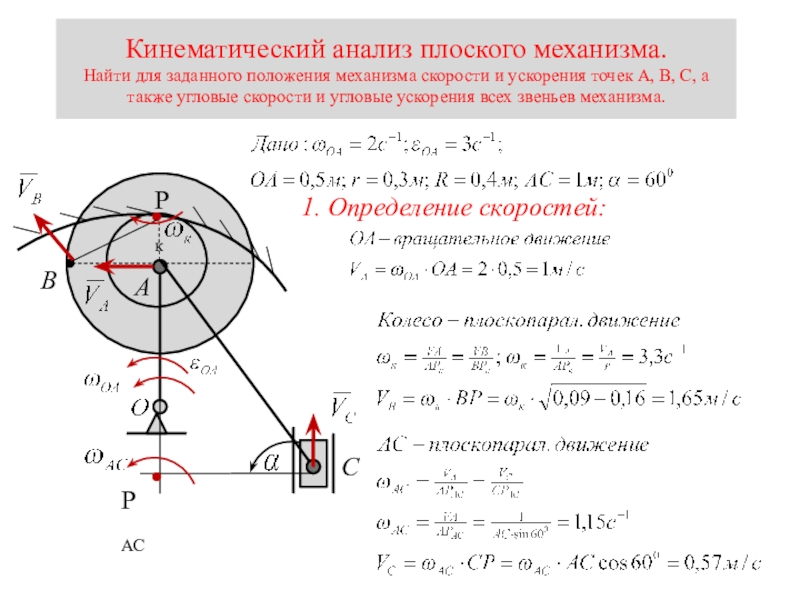

Слайд 16Кинематический анализ плоского механизма. Найти для заданного положения механизма скорости и
ускорения точек А, В, С, а также угловые скорости и
угловые ускорения всех звеньев механизма.Рк
РАС
А
В
С
1. Определение скоростей:
