Слайд 1
НАНЕСЕНИЕ РАЗМЕРОВ НА
РАБОЧИХ ЧЕРТЕЖАХ ДЕТАЛЕЙ
Слайд 2Нанесение размеров
При выполнении рабочих чертежей деталей надо решить три
основные задачи:
Правильно назначить размеры, т.е.установить минимальное количество размеров на
чертеже детали, необходимых для её изготовления. При этом необходимо правильно определить(выбрать) базы, от которых должны быть нанесены размеры на чертеже, с учётом технологии изготовления детали и обеспечения нормальной её работы в механизме.
Разместить и нанести выносные и размерные линии таким образом, чтобы размеры были наиболее удобны для чтения.
Выявить сопряжённые и свободные размеры и нанести размерные числа.
Основные правила нанесения размеров излагаются в ГОСТ 2.307—2011 (ГОСТ 2.307 – 68).
Слайд 3Общие правила нанесения размеров
ОСНОВНЫЕ ТРЕБОВАНИЯ
1. Основанием для определения
величины изображаемого изделия и его элементов служат размерные числа, нанесённые
на чертеже.
2.Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.
3. Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными.
4.Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают «* Размеры для справок».
Слайд 4справочные размеры:

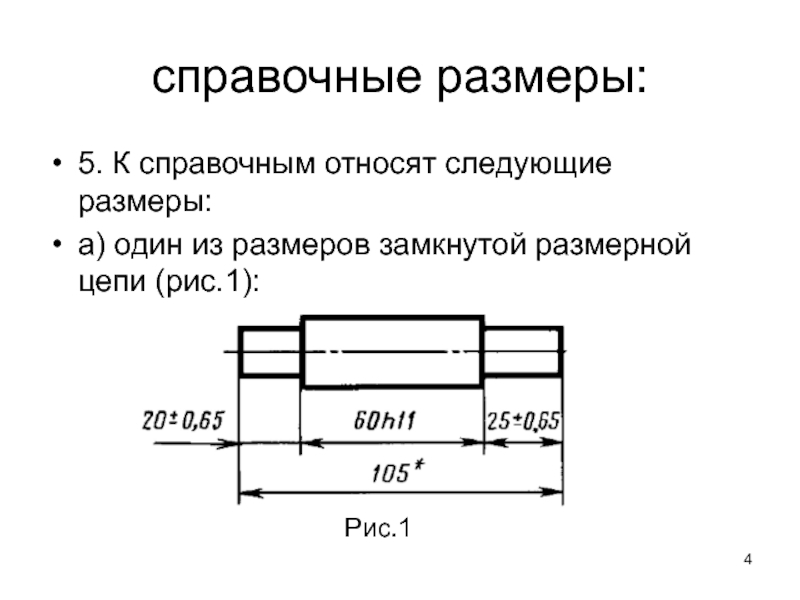

5. К справочным относят следующие размеры:
а) один из
размеров замкнутой размерной цепи (рис.1):
Рис.1

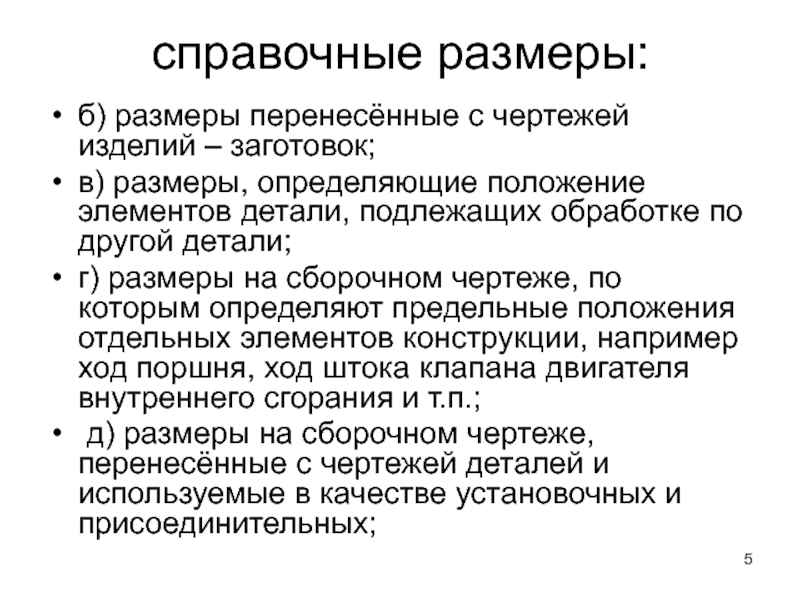

Слайд 5справочные размеры:
б) размеры перенесённые с чертежей изделий – заготовок;
в)
размеры, определяющие положение элементов детали, подлежащих обработке по другой детали;
г) размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции, например ход поршня, ход штока клапана двигателя внутреннего сгорания и т.п.;
д) размеры на сборочном чертеже, перенесённые с чертежей деталей и используемые в качестве установочных и присоединительных;

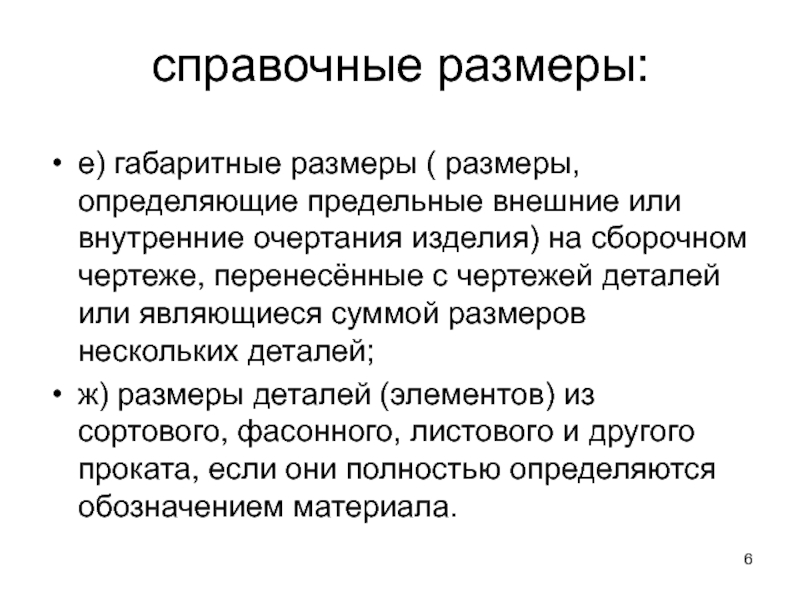

Слайд 6справочные размеры:
е) габаритные размеры ( размеры, определяющие предельные внешние или
внутренние очертания изделия) на сборочном чертеже, перенесённые с чертежей деталей
или являющиеся суммой размеров нескольких деталей;
ж) размеры деталей (элементов) из сортового, фасонного, листового и другого проката, если они полностью определяются обозначением материала.

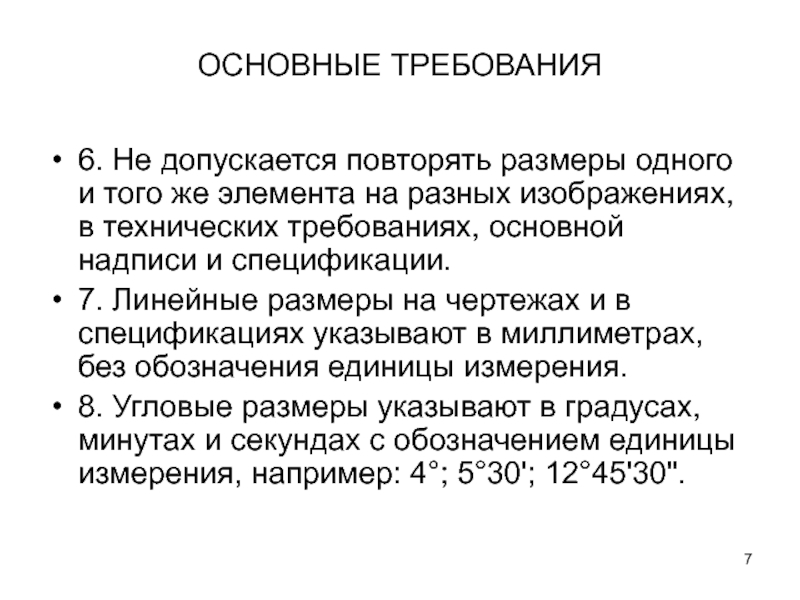

Слайд 7ОСНОВНЫЕ ТРЕБОВАНИЯ
6. Не допускается повторять размеры одного и того же
элемента на разных изображениях, в технических требованиях, основной надписи и
спецификации.
7. Линейные размеры на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения.
8. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°; 5°30'; 12°45'30".
Слайд 8ОСНОВНЫЕ ТРЕБОВАНИЯ
9. Для размерных чисел применять простые дроби не допускается,
за исключением размеров в дюймах.
10. Размеры на чертежах не
допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный (см. рис.1).
Слайд 9ОСНОВНЫЕ ТРЕБОВАНИЯ
11.Размеры, определяющие положение симметрично расположенных поверхностей у симметричных изделий
наносят, как показано на рис.2
Рис.2
Слайд 10ОСНОВНЫЕ ТРЕБОВАНИЯ
12.Размерные числа на чертежах должны соответствовать натуральным размерам детали
независимо от выбранного масштаба её изображения.
Слайд 11ОСНОВНЫЕ ТРЕБОВАНИЯ
13. Не рекомендуется наносить размеры от не-видимого контура, изобра-жённого
на чертеже.
В подобных случаях це-лесообразнее вскрывать на чертеже контуры
неви-димых элементов детали с помощью местных разрезов и сечений или выявлять их на дополни-тельных видах (рис.3).
Слайд 12ОСНОВНЫЕ ТРЕБОВАНИЯ

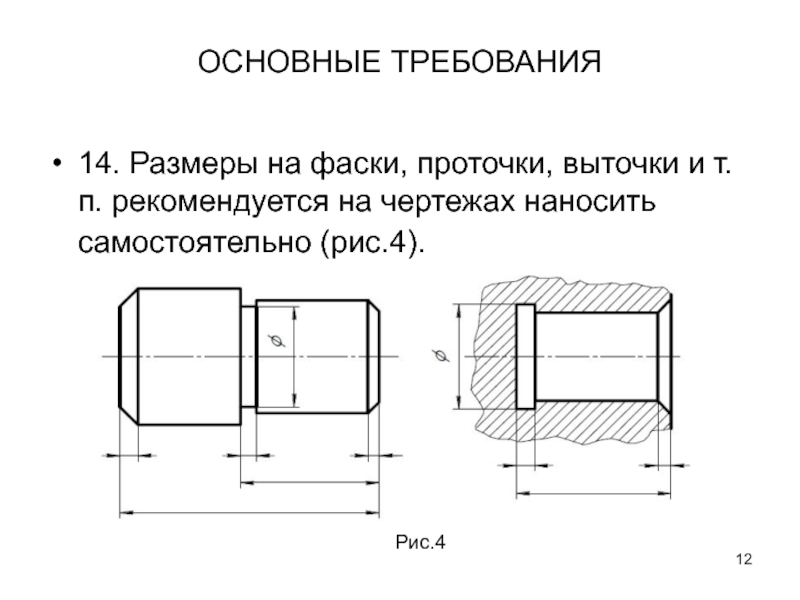

14. Размеры на фаски, проточки, выточки и т.п. рекомендуется
на чертежах наносить самостоятельно (рис.4).
Рис.4
Слайд 13ОСНОВНЫЕ ТРЕБОВАНИЯ
15. При нанесении размеров необходимо предусматривать возможность удобного их
измерения (рис.5).
16. Размеры на чертежах указывают размерными линиями
и размерными числами.

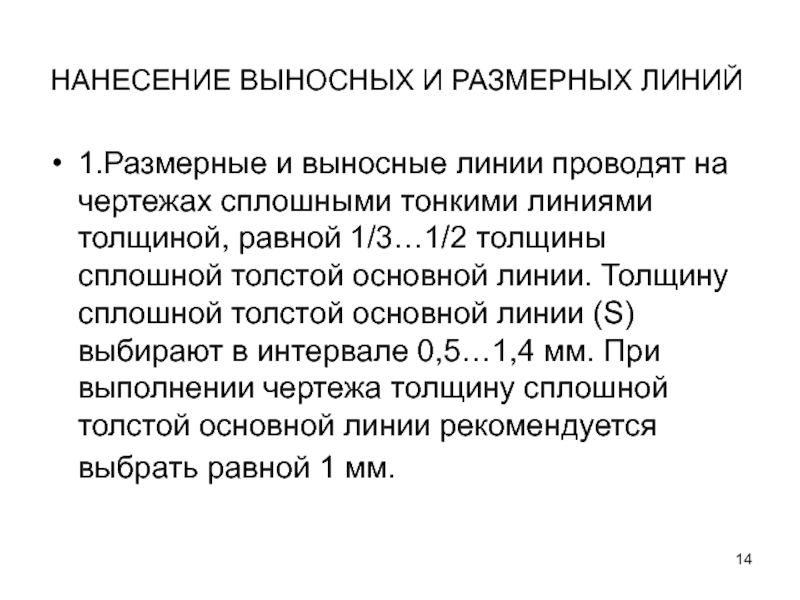

Слайд 14НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
1.Размерные и выносные линии проводят
на чертежах сплошными тонкими линиями толщиной, равной 1/3…1/2 толщины сплошной
толстой основной линии. Толщину сплошной толстой основной линии (S) выбирают в интервале 0,5…1,4 мм. При выполнении чертежа толщину сплошной толстой основной линии рекомендуется выбрать равной 1 мм.
Слайд 15НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

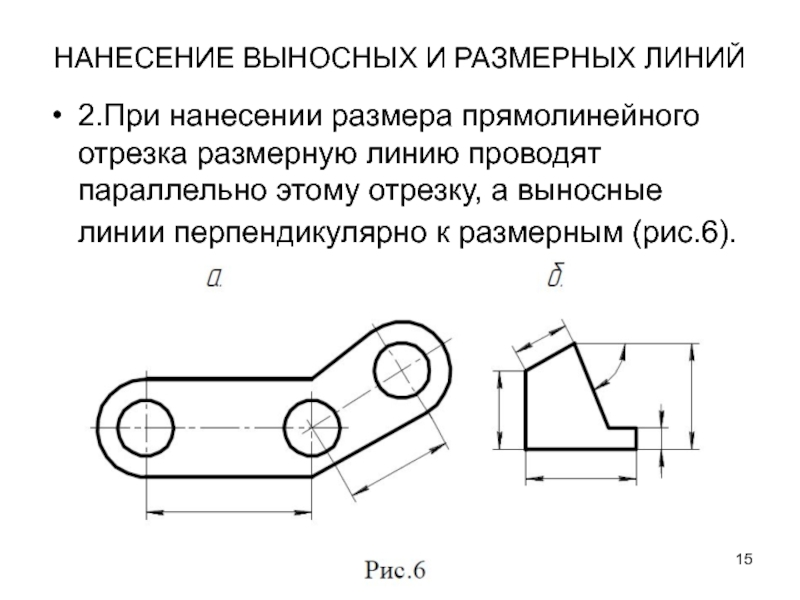

2.При нанесении размера прямолинейного отрезка размерную
линию проводят параллельно этому отрезку, а выносные линии перпендикулярно к
размерным (рис.6).

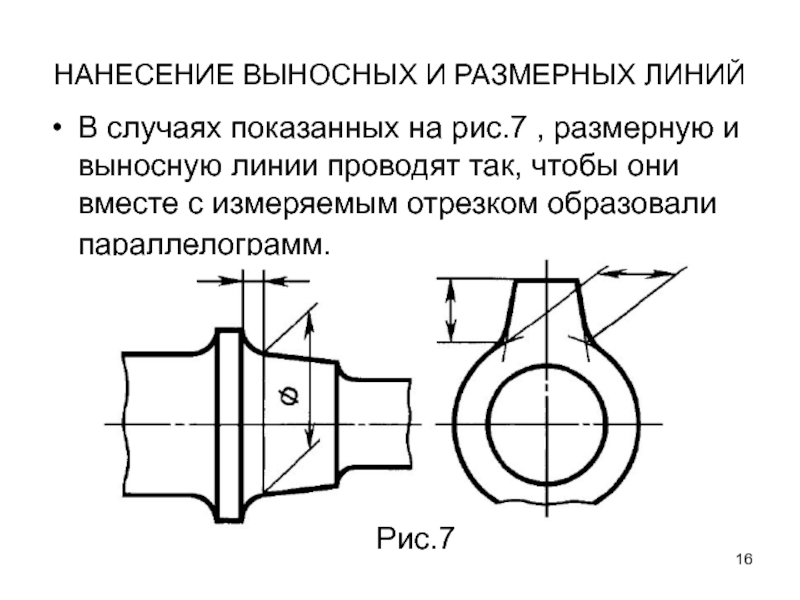

Слайд 16НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
В случаях показанных на рис.7 ,
размерную и выносную линии проводят так, чтобы они вместе с
измеряемым отрезком образовали параллелограмм.
Рис.7
Слайд 17НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
3.При нанесении размера угла размерную линию
проводят в виде дуги с центром в его вершине, а
выносные линии – радиально (рис.8).

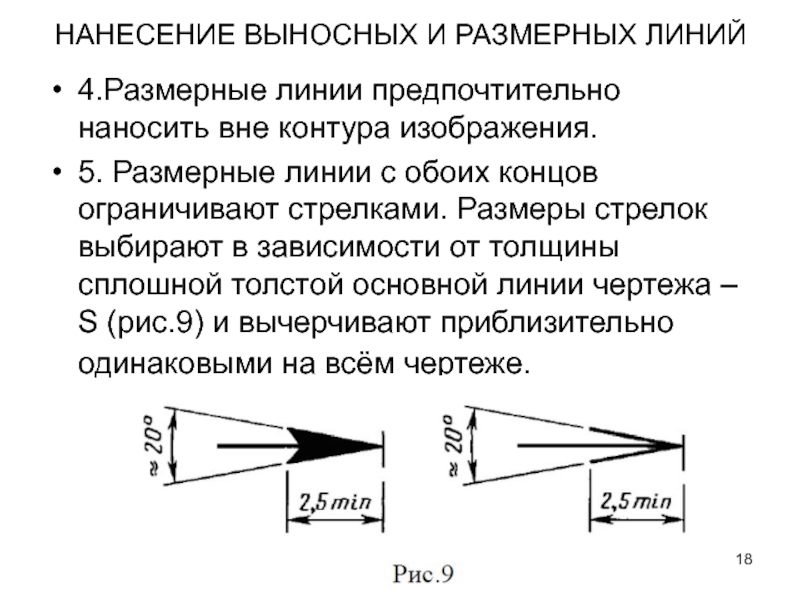

Слайд 18НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
4.Размерные линии предпочтительно наносить вне контура
изображения.
5. Размерные линии с обоих концов ограничивают стрелками. Размеры
стрелок выбирают в зависимости от толщины сплошной толстой основной линии чертежа – S (рис.9) и вычерчивают приблизительно одинаковыми на всём чертеже.
Слайд 19НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
6. Допускается проводить размерные линии непосредственно
к линиям видимого контура, осевым, центровым и другим линиям (рис.10).

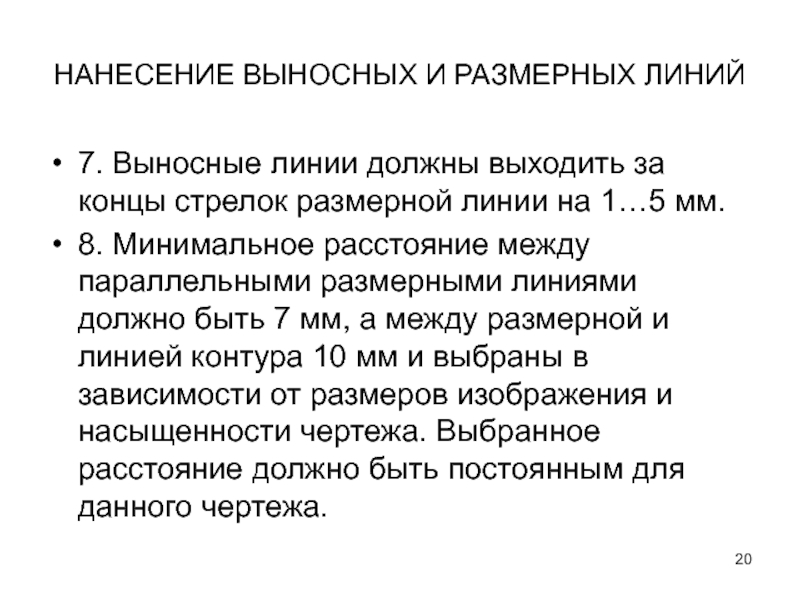

Слайд 20НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
7. Выносные линии должны выходить за
концы стрелок размерной линии на 1…5 мм.
8. Минимальное расстояние
между параллельными размерными линиями должно быть 7 мм, а между размерной и линией контура 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа. Выбранное расстояние должно быть постоянным для данного чертежа.
Слайд 21НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

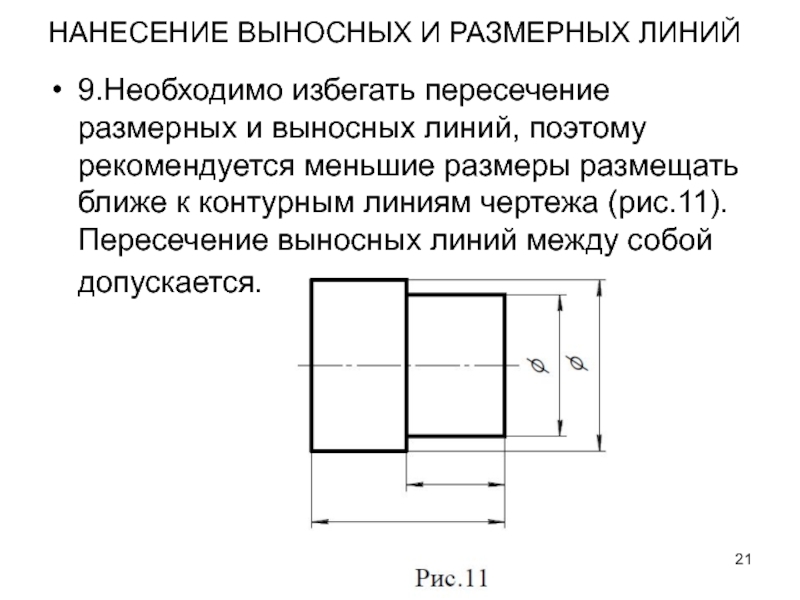

9.Необходимо избегать пересечение размерных и выносных
линий, поэтому рекомендуется меньшие размеры размещать ближе к контурным линиям
чертежа (рис.11). Пересечение выносных линий между собой допускается.

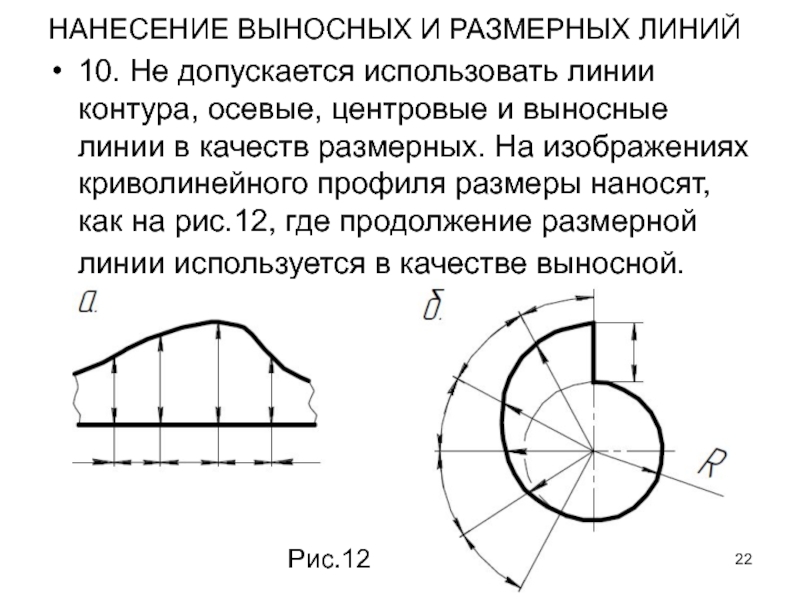

Слайд 22НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
10. Не допускается использовать линии контура,
осевые, центровые и выносные линии в качеств размерных. На изображениях
криволинейного профиля размеры наносят, как на рис.12, где продолжение размерной линии используется в качестве выносной.
Рис.12
Слайд 23НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
11.Если вид или разрез симметричной детали
или отдельных симметрично расположенных элементов изображают только до оси симметрии
или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси симметрии или линии обрыва детали (рис.13).
Рис.13
Слайд 24НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
12. При указании размера диаметра окружности
(независимо от полноты её изображения) допускается размерную линию проводить с
обрывом, при этом обрыв размерной линии делают дальше центра окружности (рис.14).
Рис.14
Слайд 25НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

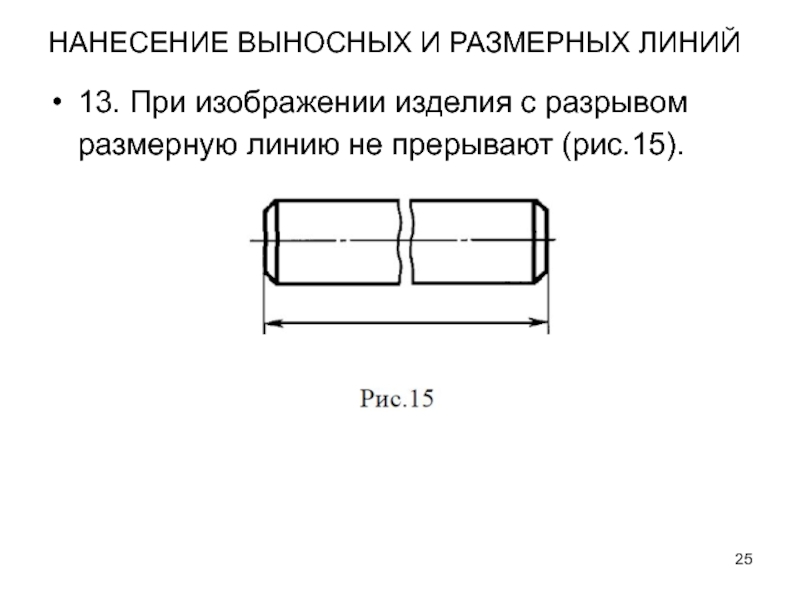

13. При изображении изделия с разрывом
размерную линию не прерывают (рис.15).
Слайд 26НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
14. При нанесении размеров отдельных элементов
детали, когда линии их контура сопрягаются плавными переходами, или при
координировании вершин округляемых углов, линии контура следует продолжить сплошными тонкими линиями до взаимного пересечения или пересечения с другими линиями чертежа и из полученных точек пересечения провести выносные линии (рис.16).
Рис.16
Слайд 27НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
При недостатке места для стрелок на
размерных линиях, расположенных цепочкой, стрелки допус-кается заменять чётко наносимыми точками
или засечками, наносимыми под углом 45° к размер-ным линиям (рис.17).
Слайд 28НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

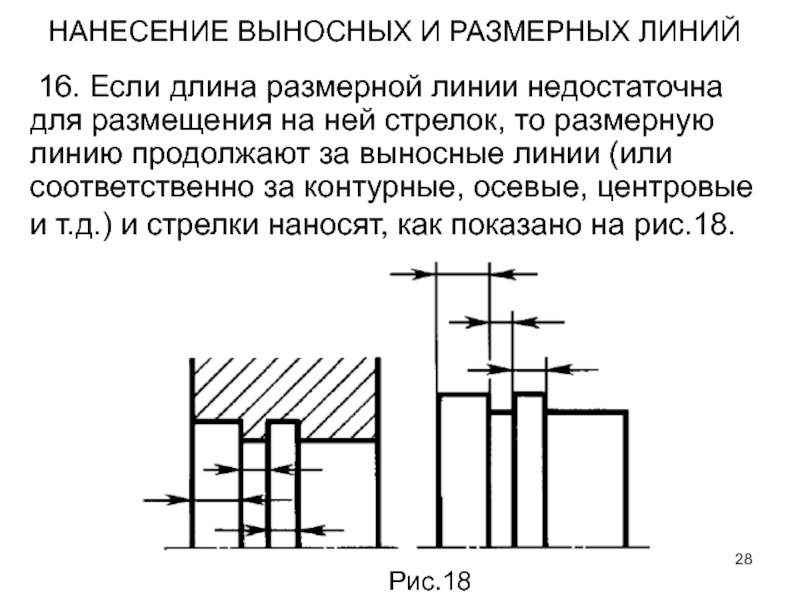

16. Если длина размерной линии недостаточна
для размещения на ней стрелок, то размерную линию продолжают за
выносные линии (или соответственно за контурные, осевые, центровые и т.д.) и стрелки наносят, как показано на рис.18.
Рис.18
Слайд 29НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

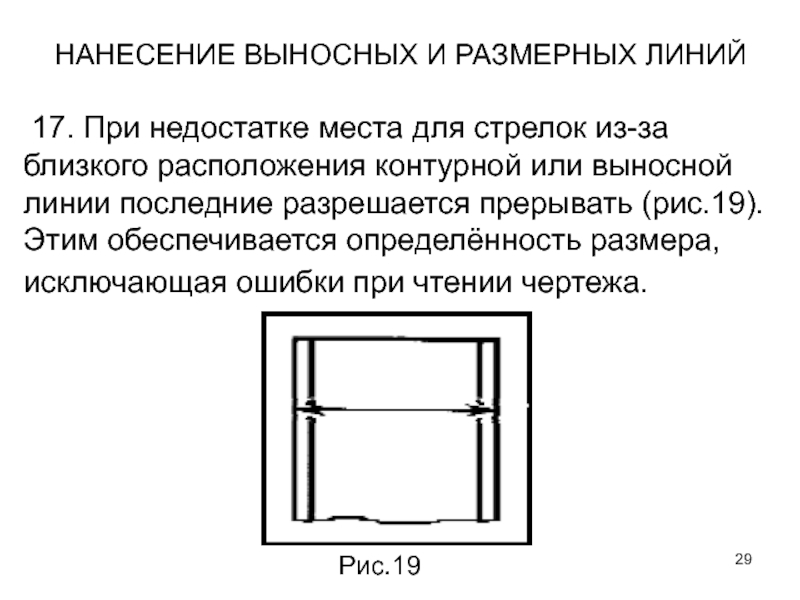

17. При недостатке места для стрелок
из-за близкого расположения контурной или выносной линии последние разрешается прерывать
(рис.19). Этим обеспечивается определённость размера, исключающая ошибки при чтении чертежа.
Рис.19
Слайд 30НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
18.Осевые и центровые линии должны выходить
за контуры элементов детали, к которым они отно-сятся, примерно на
2…5 мм. При использовании этих линий в качестве выносных они должны быть продолжены сплошными тонкими линиями (см. рис.10).
Слайд 31НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
19. При отсутствии на чертеже места
для нанесе-ния размерных линий или размерных чисел на тот или
другой элемент детали последний выносят на свободное место чертежа в увеличенном масштабе и наносят размеры (рис.20).
Рис.20
Слайд 32НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

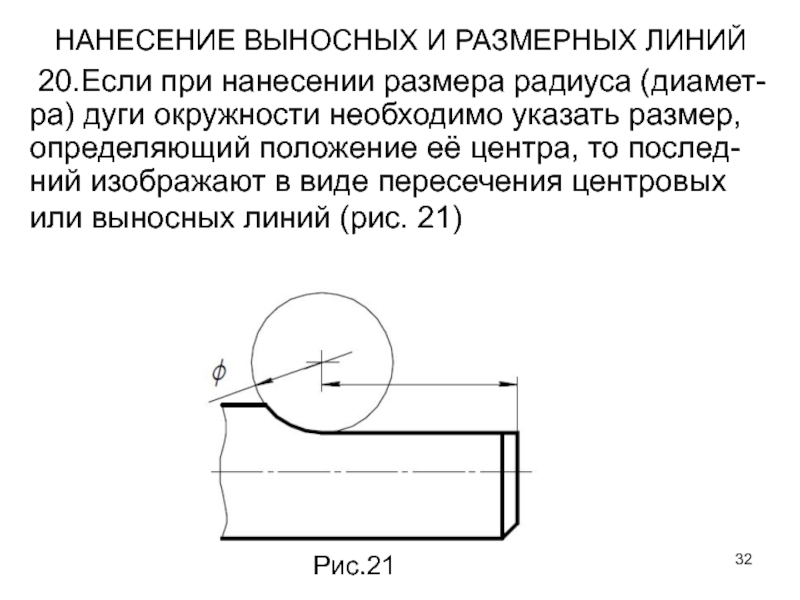

20.Если при нанесении размера радиуса (диамет-ра)
дуги окружности необходимо указать размер, определяющий положение её центра, то
послед-ний изображают в виде пересечения центровых или выносных линий (рис. 21)
Рис.21
Слайд 33НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

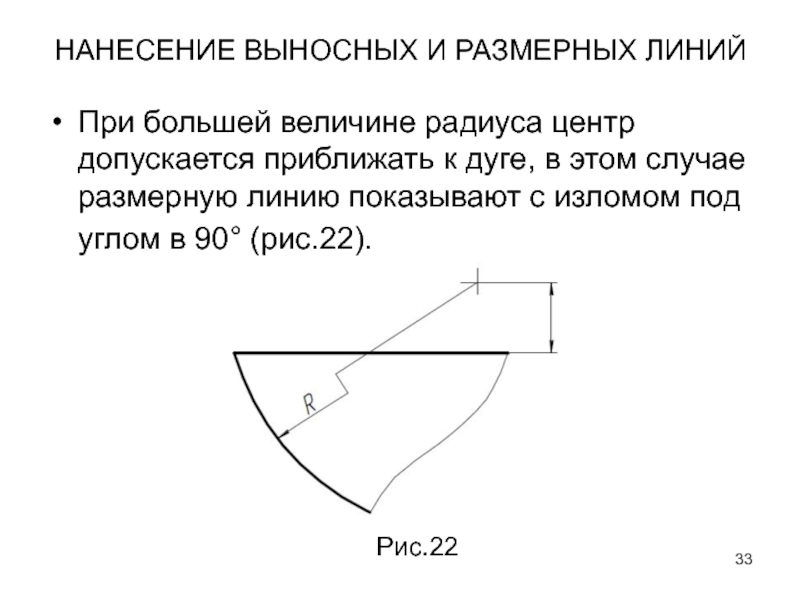

При большей величине радиуса центр допускается
приближать к дуге, в этом случае размерную линию показывают с
изломом под углом в 90° (рис.22).
Рис.22
Слайд 34НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
Если не требуется указывать размеры, определяющие
положение центра дуги окружности, то размерную линию радиуса допускается не
доводить до центра и смещать её относительно центра (рис.23,24). При этом размерные линии радиусов проводят как со стороны вогнутости, так и выпуклости. Выбор способа определяется удобством нанесения размерного числа и чтения чертежа.
Рис23.
Рис24.
Слайд 35НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

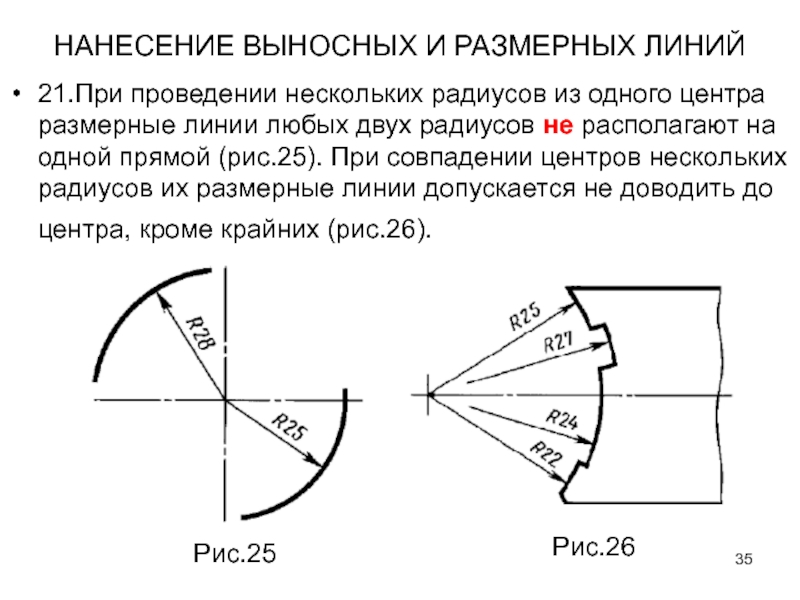

21.При проведении нескольких радиусов из одного
центра размерные линии любых двух радиусов не располагают на одной
прямой (рис.25). При совпадении центров нескольких радиусов их размерные линии допускается не доводить до центра, кроме крайних (рис.26).
Рис.25
Рис.26
Слайд 36НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
22. Размеры, относящиеся к одному и
тому же элементу детали (пазу, отверстию и т.п.) следует группировать
и наносить на том изображении, где геометрическая форма данного элемента показана наиболее полно (рис.27).
Рис.27
Слайд 37НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
23. При нанесении размеров на чертеже
детали со сложным внешним и внутренним контуром необходимо группировать отдельно,
там, где это возможно, размеры, относящиеся к внутреннему контуру,- со стороны разреза, а размеры, относящиеся к внешнему контуру,- со стороны вида (рис.28).
Рис.28
Слайд 38НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
24. Размеры нескольких одинаковых элементов изделия,
как правило, наносят один раз с указанием количества этих элементов
перед размерным числом на полке линии-выноски, например: «4отв. М12», или под полкой линии-выноски, над которой нанесено размерное число (рис.29), например:
Рис.29
Слайд 39НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

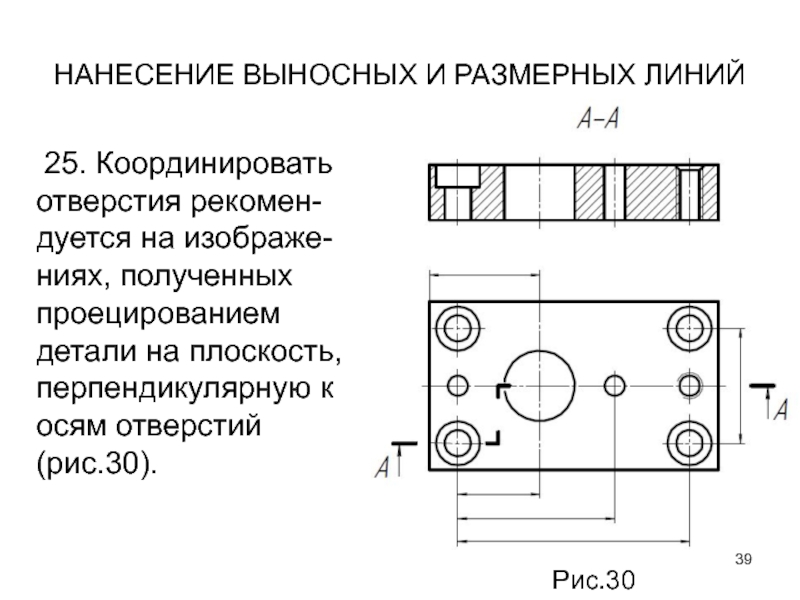

25. Координировать отверстия рекомен-дуется на изображе-ниях,
полученных проецированием детали на плоскость, перпендикулярную к осям отверстий (рис.30).
Рис.30
Слайд 40НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

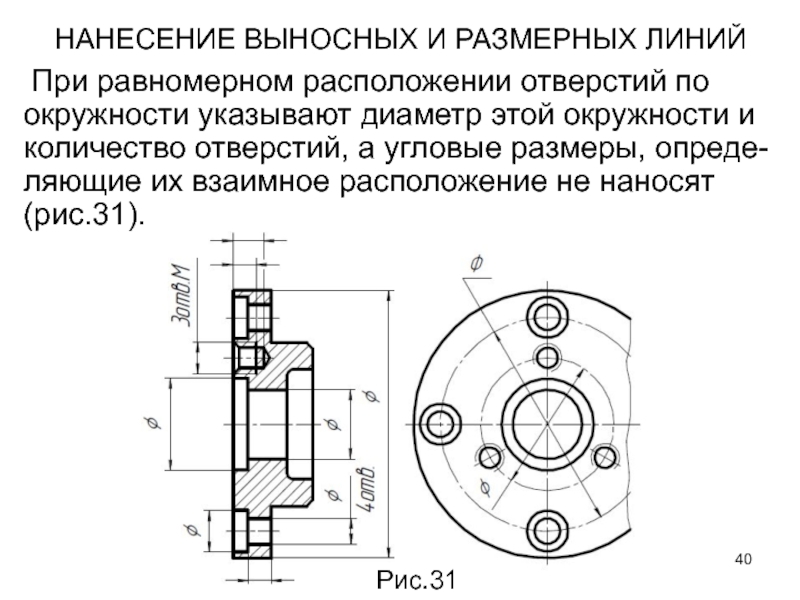

При равномерном расположении отверстий по окружности
указывают диаметр этой окружности и количество отверстий, а угловые размеры,
опреде-ляющие их взаимное расположение не наносят (рис.31).
Рис.31
Слайд 41НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

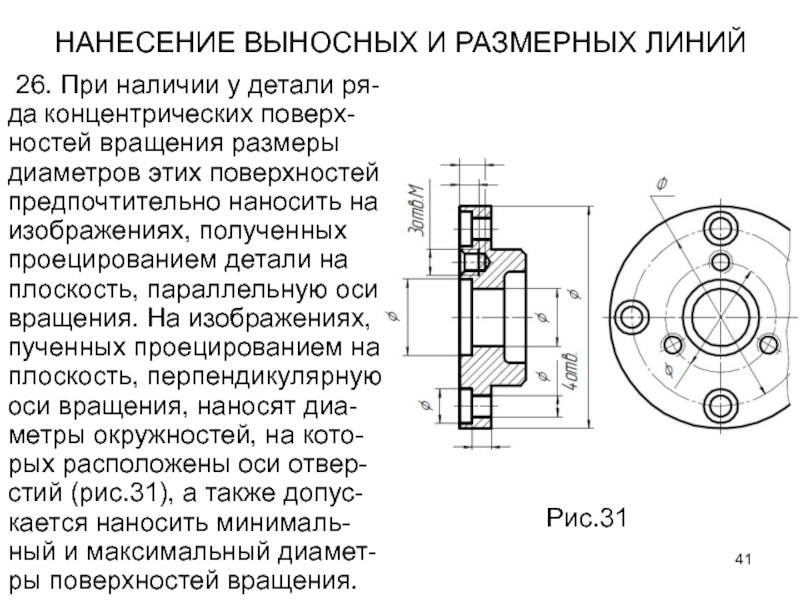

26. При наличии у детали ря-да
концентрических поверх-ностей вращения размеры диаметров этих поверхностей предпочтительно наносить на
изображениях, полученных проецированием детали на плоскость, параллельную оси вращения. На изображениях, пученных проецированием на плоскость, перпендикулярную оси вращения, наносят диа-метры окружностей, на кото-рых расположены оси отвер-стий (рис.31), а также допус-кается наносить минималь-ный и максимальный диамет-ры поверхностей вращения.
Рис.31
Слайд 42НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

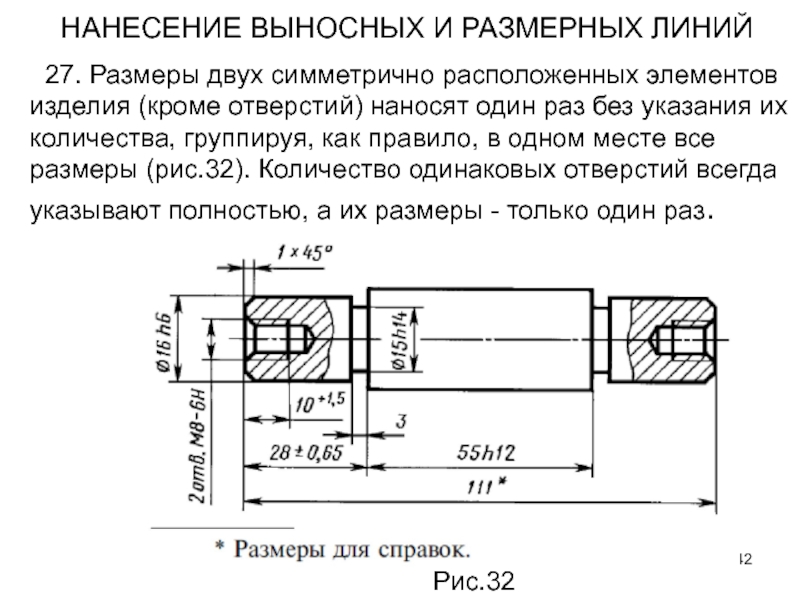

27. Размеры двух симметрично расположенных
элементов изделия (кроме отверстий) наносят один раз без указания их
количества, группируя, как правило, в одном месте все размеры (рис.32). Количество одинаковых отверстий всегда указывают полностью, а их размеры - только один раз.
Рис.32
Слайд 43НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
28. При нанесении размеров, определяющих расстояния
между равномерно расположенными одинаковыми элементами изделия (например, отверстиями), рекомендуется вместо
размерных цепей наносить размер между соседними элементами и размер между крайними элементами в виде произведения количества промежутков между элементами на размер промежутка (рис.33).
Рис.33
Слайд 44НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ
29. Одинаковые элементы, расположенные в разных
частях изделия (например отверстия), рассматривают как один элемент, если между
ними нет промежутка (рис.34а) или эти элементы соединены тонкими линиями (рис.34б). При отсутствии этих условий указывают полное количества элементов (рис.34в).
Рис.34
Слайд 45НАНЕСЕНИЕ ВЫНОСНЫХ И РАЗМЕРНЫХ ЛИНИЙ

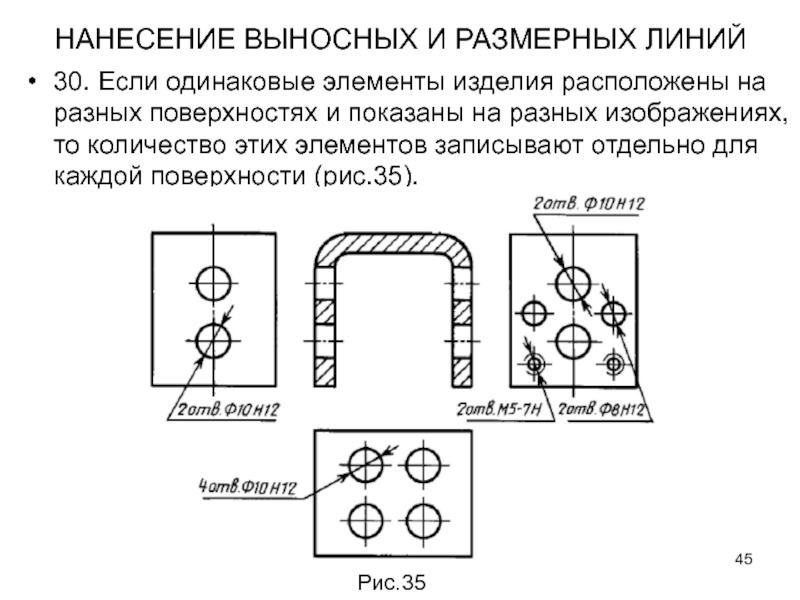

30. Если одинаковые элементы изделия расположены
на разных поверхностях и показаны на разных изображениях, то количество
этих элементов записывают отдельно для каждой поверхности (рис.35).
Рис.35
Слайд 46НАНЕСЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ
1. Высота размерных чисел должна быть одинаковой в
пределах одного чертежа. Цифры следует писать стандартным шрифтом высотой не
менее 3,5 мм.
2. Размерные числа линейных и угловых размеров наносят над размерной линией, параллельно ей и возможно ближе к её середине (рис.36).
Рис.36
Слайд 47НАНЕСЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ

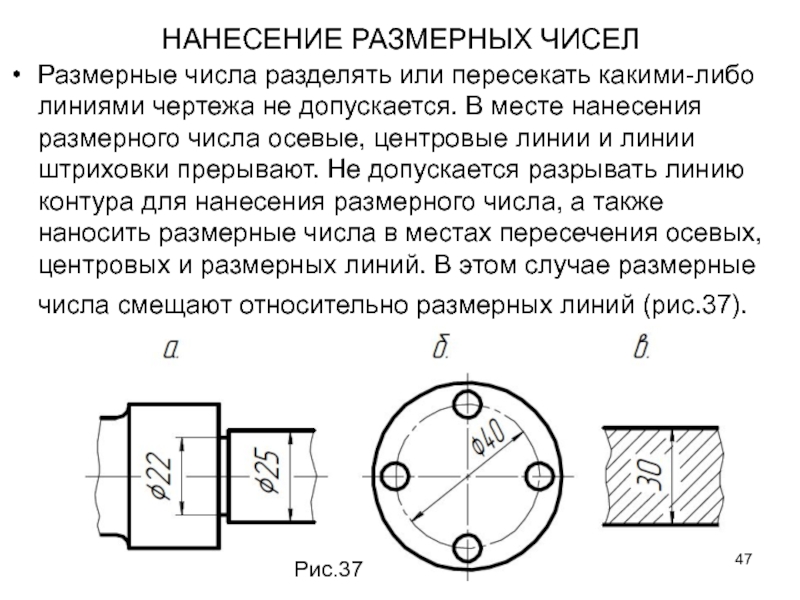

Размерные числа разделять или пересекать какими-либо линиями чертежа
не допускается. В месте нанесения размерного числа осевые, центровые линии
и линии штриховки прерывают. Не допускается разрывать линию контура для нанесения размерного числа, а также наносить размерные числа в местах пересечения осевых, центровых и размерных линий. В этом случае размерные числа смещают относительно размерных линий (рис.37).
Рис.37

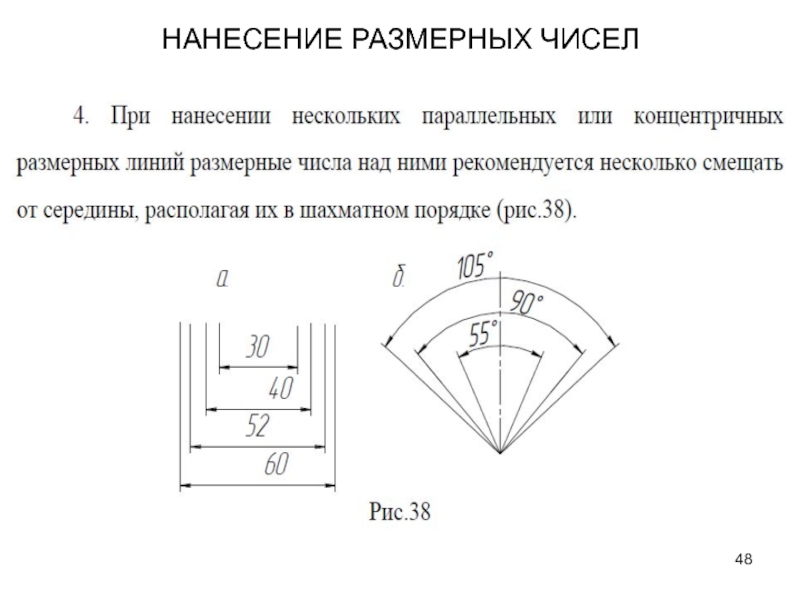

Слайд 49НАНЕСЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ
5. Размерные числа линейных размеров при различных наклонах
размерных линий располагают, как показано на рис.39. Если необходимо нанести
размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски, расположенной параллельно основной надписи чертежа (рис.40).
Слайд 50НАНЕСЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ
6. Если для написания размерного числа недостаточно места
над размерной линией, то размеры наносят как показано на рис.41.
Способ нанесения размерного числа при различных положениях размерных линий на чертеже определяется наибольшим удобством чтения.
Рис.41
Слайд 51НАНЕСЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ

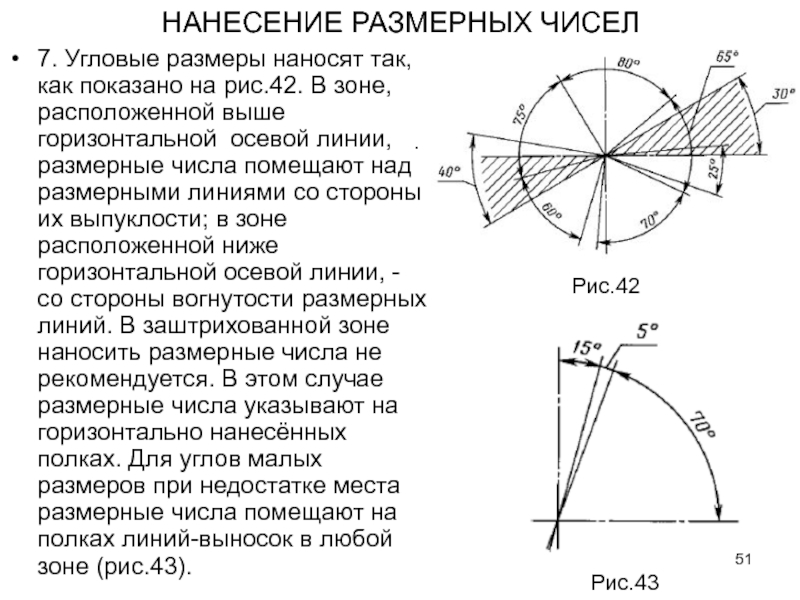

7. Угловые размеры наносят так, как показано на
рис.42. В зоне, расположенной выше горизонтальной осевой линии, размерные числа
помещают над размерными линиями со стороны их выпуклости; в зоне расположенной ниже горизонтальной осевой линии, - со стороны вогнутости размерных линий. В заштрихованной зоне наносить размерные числа не рекомендуется. В этом случае размерные числа указывают на горизонтально нанесённых полках. Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне (рис.43).
Рис.42
Рис.43
Слайд 52НАНЕСЕНИЕУСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
1. При нанесении размера радиуса во всех
случаях перед размерным числом помещают прописную букву R (см. рис.16).
Высота буквы должна быть равна высоте цифры.
2. Перед размерным числом диаметра во всех случаях наносят знак «Ø» (см. рис.29). Размер знака «Ø» должен быть равен размеру размерных чисел на чертеже.
3. Перед нанесением размера длины дуги окружности над размерным числом наносят знак « » рис.44.
Рис.44
Слайд 53НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
Перед размерным числом диаметра (радиуса) сферы
также наносят знак Ø (R), без надписи «Сфера» (рис.45). Если
на чертеже трудно отличить сферу от других поверхностей, то перед размерным числом диаметра (радиуса) допускается наносить слово «Сфера» или знак «O», например «Сфера Ø18, OR12». Диаметр знака сферы равен размеру размерных чисел на чертеже.
Рис. 45
Слайд 54НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
5. Размеры квадрата наносят, как показано
на рис. 46. Высота знака «» должна быть равна высоте
размерных чисел на чертеже.
Рис. 46

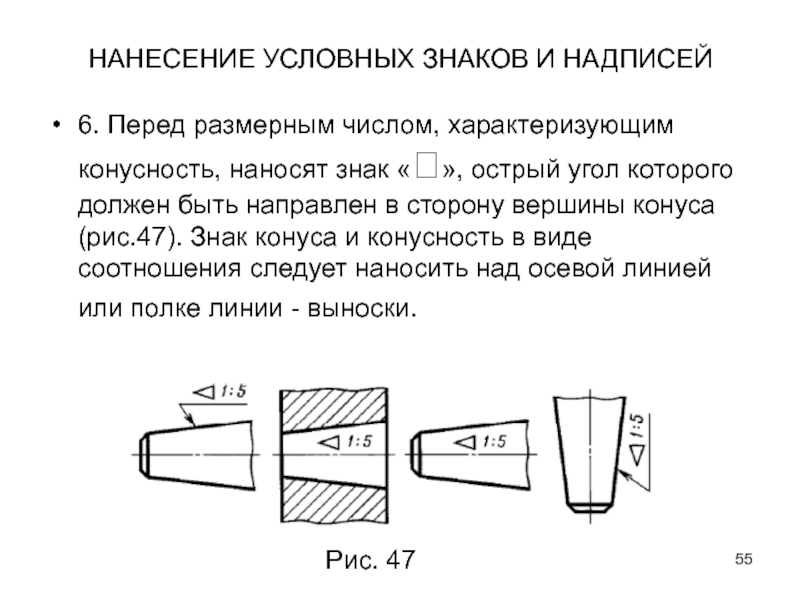

Слайд 556. Перед размерным числом, характеризующим конусность, наносят знак «», острый
угол которого должен быть направлен в сторону вершины конуса (рис.47).
Знак конуса и конусность в виде соотношения следует наносить над осевой линией или полке линии - выноски.
НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
Рис. 47
Слайд 567. Уклон поверхности следует указывать непосредственно у изображения поверхности уклона
или на полке линии - выноски в виде соотношения (рис.48а),
в процентах (рис.48б), в промилле (рис.48в). Перед размерным числом, наносят знак «», острый угол которого должен быть направлен в сторону уклона.
НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
Рис. 48
Слайд 57НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
Нормальные конусности и углы конусов, а
также углы уклонов согласно ГОСТ 8593-81, приведены в таблице 1.
Слайд 58НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
8. В случае, когда деталь изображена
в одной проекции, размер её толщины или длины наносят, как
показано на рис.49, где буквы «S» «l», стоящие перед размерным числом, определяют соответственно толщину и длину детали.
Рис. 49
Слайд 59НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ

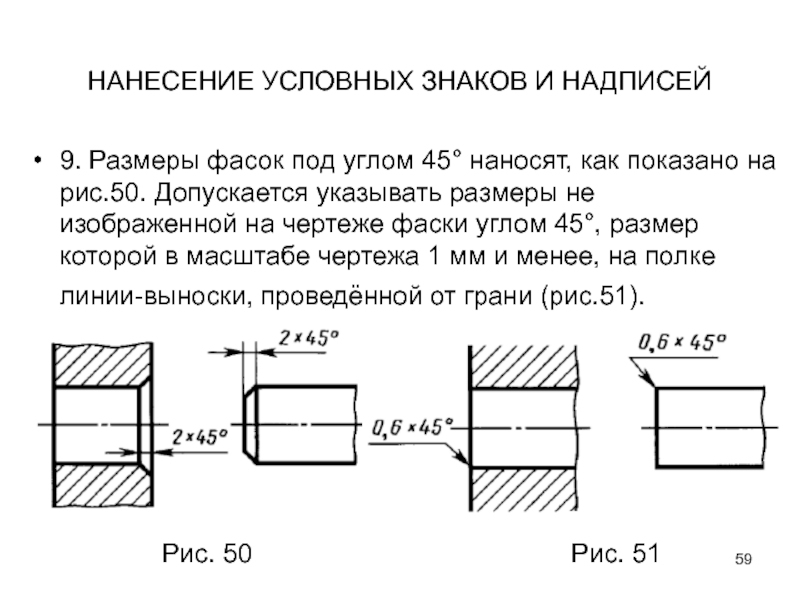

9. Размеры фасок под углом
45° наносят, как показано на рис.50. Допускается указывать размеры не
изображенной на чертеже фаски углом 45°, размер которой в масштабе чертежа 1 мм и менее, на полке линии-выноски, проведённой от грани (рис.51).
Рис. 50
Рис. 51
Слайд 60НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И НАДПИСЕЙ
Размеры фасок под другими углами указывают
по общим правилам – линейными угловыми размерами (рис.52 а, б)
или двумя линейными размерами (рис.52 в).
Рис. 52
Слайд 6110. На чертежах сплошную сетку, плетенку, орнамент, рельеф и накатку
предметов допускается изображать частично и упрощенно (рис.53).
НАНЕСЕНИЕ УСЛОВНЫХ ЗНАКОВ И
НАДПИСЕЙ
Рис. 53
