Нанесение размеров Масштабы

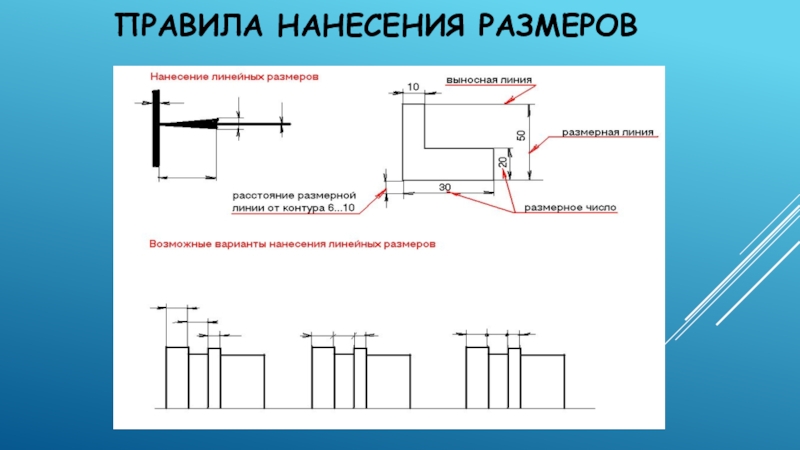

Чертёж должен содержать все размеры, необходимые для изготовления детали.
Меньшие

размеры располагают ближе к чертежу, большие – дальше.

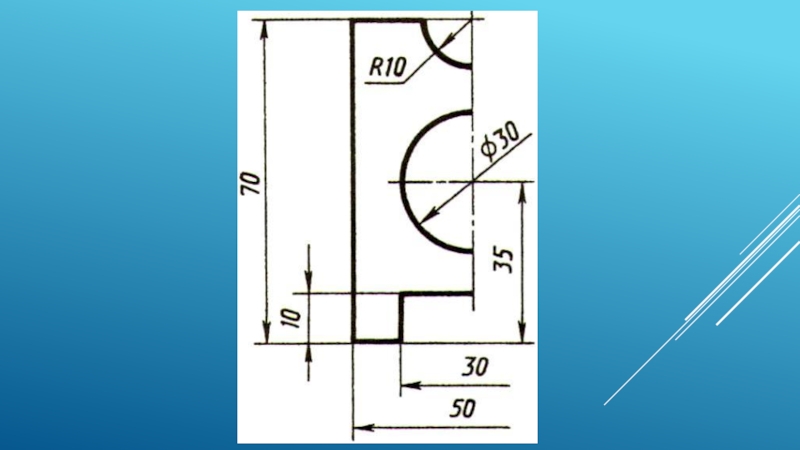

Вначале наносят размеры элементов предмета, затем координирующие размеры (взаимное положение частей предмета), а потом габаритные (наибольшие).
Если чертёж предмета представлен несколькими видами, то размеры наносятся на всех видах, но каждый размер наносится только один раз и с учётом удобства при чтении чертежа.
Размеры наносятся так, чтобы при изготовлении детали удобно было читать чертёж.

размерной линией

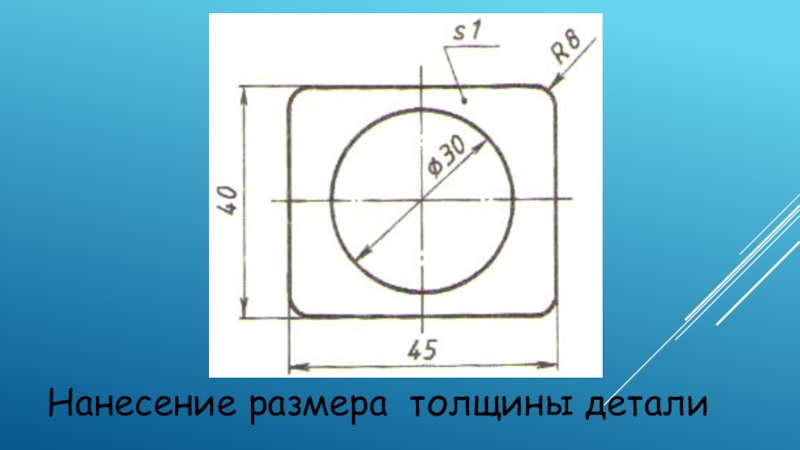

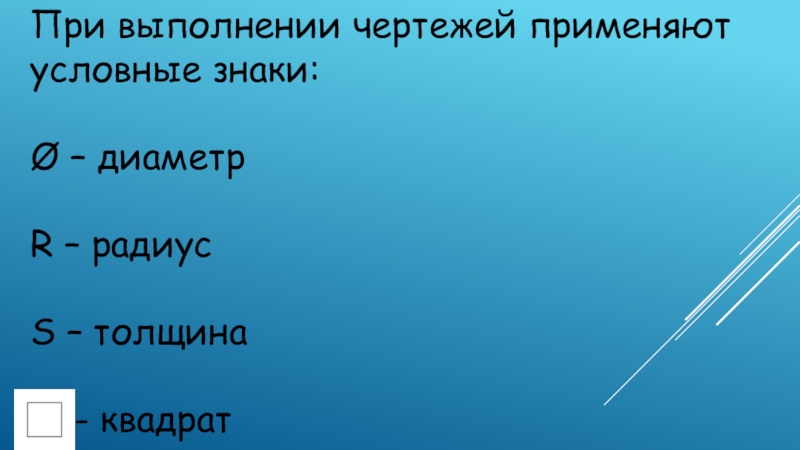

– толщина

- квадрат

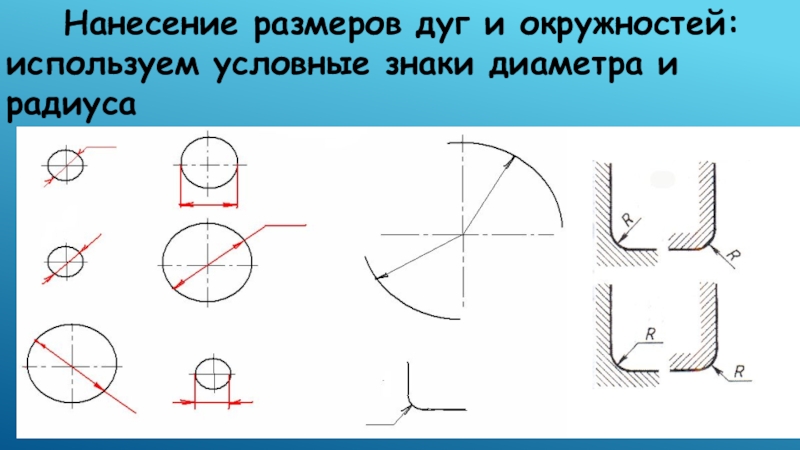

диаметра и радиуса

- 1:1

Масштаб уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:20;

1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

Масштаб увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

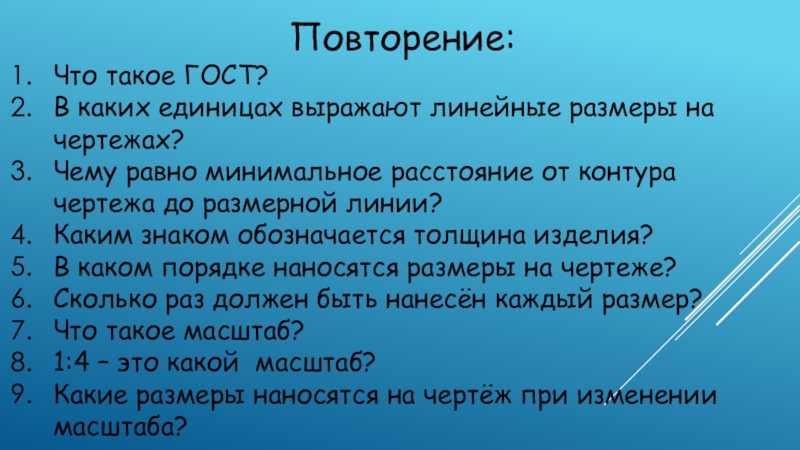

чертежах?
Чему равно минимальное расстояние от контура чертежа до размерной линии?
Каким

знаком обозначается толщина изделия?

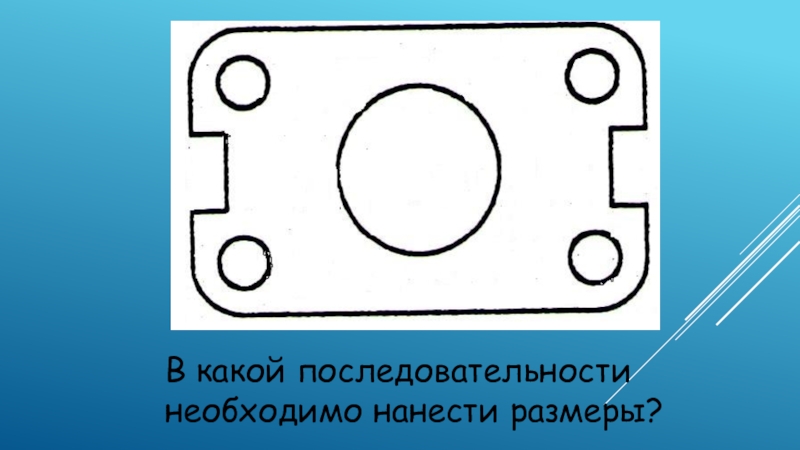

В каком порядке наносятся размеры на чертеже?
Сколько раз должен быть нанесён каждый размер?
Что такое масштаб?
1:4 – это какой масштаб?
Какие размеры наносятся на чертёж при изменении масштаба?

практической работе: формат А4 (альбомный лист), рамку располагаем вертикально. Чертим

рамку и основную надпись.
3. На следующем слайде изображена графическая работа (чертить не надо).
4. Подготовьте ХОРОШО чертежные инструменты (карандаш, циркуль).
