Nd:YAG лазер
Содержание
- 1. Nd:YAG лазер
- 2. ОбзорТвердотельный лазер на основе кристалла Nd:YAGПервая демонстрация:
- 3. Nd:YAGКристалл Nd:YAG – алюмо-иттриевый гранат (yttrium aluminum garnet, Y3Al5O12), легированный ионами неодима (~1% Nd3+)
- 4. Длины волнЧаще всего используется 1064нм532, 355, 266
- 5. РежимыНепрерывныйИмпульсный:Свободная генерация (250 мкс)Модулированная добротность (от нс до мкс)
- 6. КристаллОбычно используется монокристалл, выращиваемый методом Чохральского (вытягиванием
- 7. НакачкаПоглощение в основном на 730-760 нм и
- 8. ОсобенностиПортативность – кристаллы сравнительно компактны.Значительное усиление даже
- 9. ПрименениеШироко применяется в медицине: в офтальмологии, онкологии,
- 10. Скачать презентанцию
ОбзорТвердотельный лазер на основе кристалла Nd:YAGПервая демонстрация: Bell Laboratories, 1964Обычно используется генерация на 1064 нм4-х уровневая системаВозможны непрерывный и импульсный режимы
Слайды и текст этой презентации

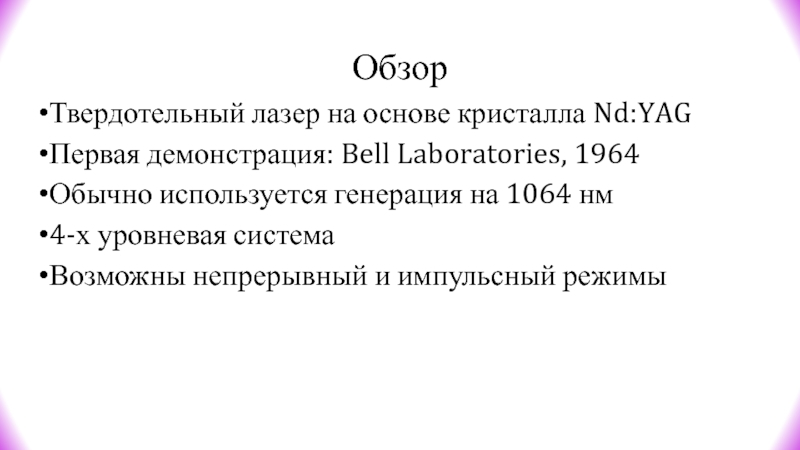

Слайд 2Обзор
Твердотельный лазер на основе кристалла Nd:YAG
Первая демонстрация: Bell Laboratories, 1964
Обычно
используется генерация на 1064 нм
режимы

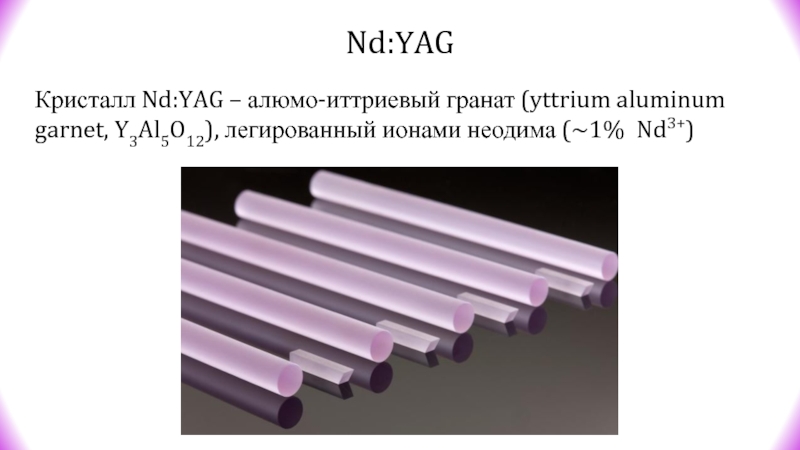

Слайд 3Nd:YAG
Кристалл Nd:YAG – алюмо-иттриевый гранат (yttrium aluminum garnet, Y3Al5O12), легированный
ионами неодима (~1% Nd3+)
Слайд 4Длины волн
Чаще всего используется 1064нм
532, 355, 266 и 213 нм
получаются на нелинейном кристалле
Переход 946 нм – трёхуровневый
1064, 1123,
1319, 1338, 1415, 1444 – четырёхуровневые

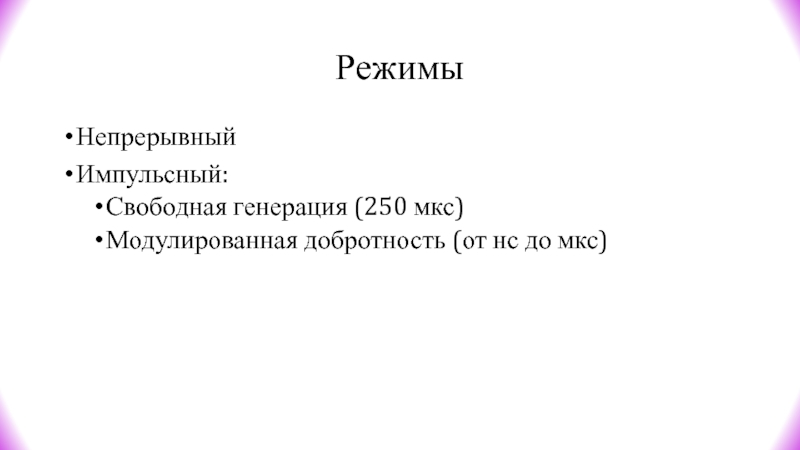

Слайд 5Режимы
Непрерывный
Импульсный:
Свободная генерация (250 мкс)
Модулированная добротность (от нс до мкс)

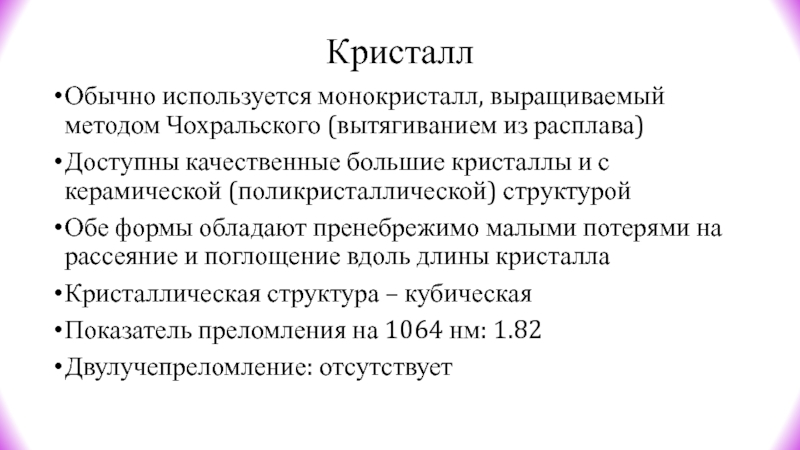

Слайд 6Кристалл
Обычно используется монокристалл, выращиваемый методом Чохральского (вытягиванием из расплава)
Доступны качественные
большие кристаллы и с керамической (поликристаллической) структурой
Обе формы обладают пренебрежимо
малыми потерями на рассеяние и поглощение вдоль длины кристаллаКристаллическая структура – кубическая
Показатель преломления на 1064 нм: 1.82
Двулучепреломление: отсутствует

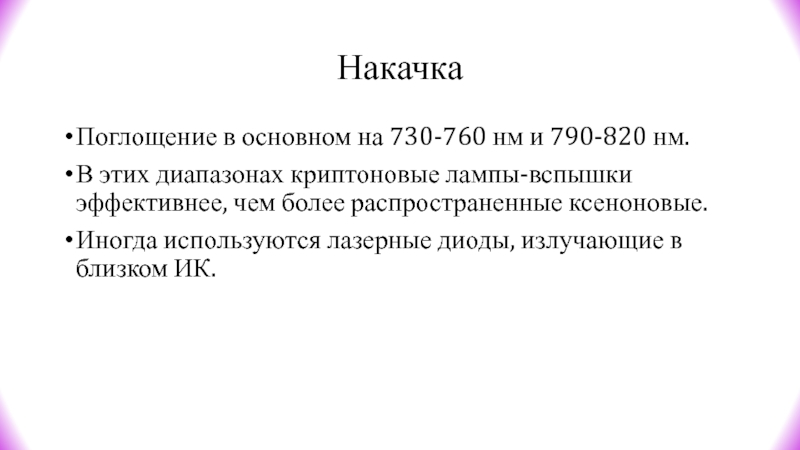

Слайд 7Накачка
Поглощение в основном на 730-760 нм и 790-820 нм.
В этих
диапазонах криптоновые лампы-вспышки эффективнее, чем более распространенные ксеноновые.
Иногда используются лазерные
диоды, излучающие в близком ИК.
Слайд 8Особенности
Портативность – кристаллы сравнительно компактны.
Значительное усиление даже для умеренных уровней
возбуждения и интенсивностей накачки.
Полоса усиления относительно мала, но велика эффективность
усиления и, следовательно, пороговая мощность накачкиПо сравнению с легированным стеклом:
высокий уровень механической прочности;
повышенная твердость;
высокий коэффициент теплопроводности;
отсутствие необходимости в компенсации заряда.
Возможности выращивания кристаллов ограничены примерно 1см диаметра и 10см длины

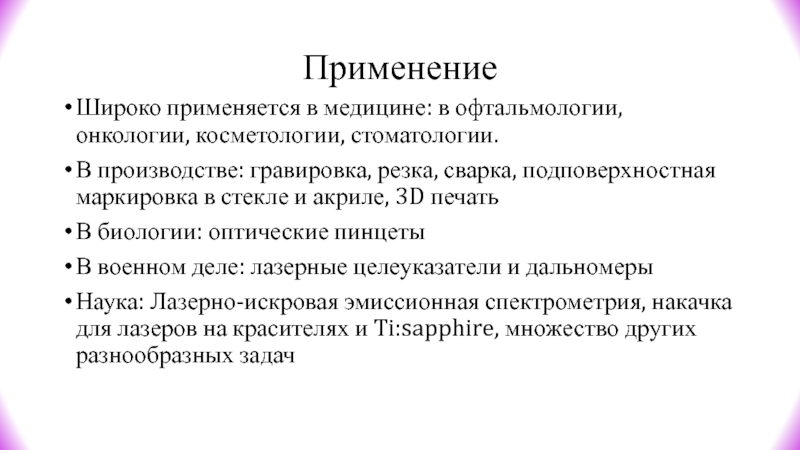

Слайд 9Применение
Широко применяется в медицине: в офтальмологии, онкологии, косметологии, стоматологии.
В производстве:
гравировка, резка, сварка, подповерхностная маркировка в стекле и акриле, 3D
печатьВ биологии: оптические пинцеты
В военном деле: лазерные целеуказатели и дальномеры
Наука: Лазерно-искровая эмиссионная спектрометрия, накачка для лазеров на красителях и Ti:sapphire, множество других разнообразных задач
