Оборудование на МИ-24

радиостанция Карат-24м
4) Магнитофон МС-61
5) Изделие 020М
6) Радиостанция Эвкалипт-24с

ДИСС-15Д
2)Автоматический радиокомпас АРК-15М
3)Изделие СЗМ
4)Автоматический радиокомас АРК-У2 с приемником Р-852
5)Радиовысотомер РВ-5

«СЕТЬ 1» и «СЕТЬ 2»

ОТТХ.
1. Полоса усиливаемых частот – 300…3400

Гц.
2. Выходное напряжение усилительного тракта – 55…75 В.
3. Напряжение питания одной пары ларингофонов – 4,5 В.
4. Напряжение питания – 27 В.
5. Потребляемая мощность – 135 Вт.
6. Масса полного комплекта – 25 кг.

КОМПЛЕКТ И РАЗМЕЩЕНИЕ НА Ми-8.
1. Абонентский аппарат АА-3 – 2 штуки – расположены на ЛБНЛ и Ш.
2. Абонентский аппарат АА-5 – 1 штука – расположен на потолке грузовой кабины.
3. Усилитель сигналов УС-3 – 2 штуки – расположены в кабине экипажа по левому борту под ЛБПЛ шп. 5Н, 6Н.
4. Блок делителей БД – 1 штука – расположен рядом с УС-3.
5. Блок сигналов специального назначения БСС – 1 штука – расположен там же.
6. Выключатель «ЛАРИНГ» - установлен рядом с АА-5 в грузовой кабине.
7. Ножная тангента оператора – установлена на полу кабины экипажа у рабочего места оператора.
8. Две унифицированные кнопки «СПУ-РАДИО» - установлены на ручках управления вертолетом летчика и оператора.
9. Выключатель «СПУ» - установлен в кабине оператора на пульте оператора.
10. Два АЗС «СПУ СЕТЬ 1и 2» - установлены в кабине летчика на щитке радионавигации.

а также между вертолетами и легкими самолетами находящимися в воздухе.

Трансиверная схема (лампово-полупроводниковая - лампы: 1Ж29Б, 6Н16Б, 1П24Б, на выходе ГУ17) с двойным преобразованием частоты. Дальность двухсторонней связи при работе с наземными радиостанциями на высоте полета 1000 м - не менее 100 км. Кварцевый синтезатор частоты. Радиостанция может комплектоваться пультом дистанционного управления под красный подсвет или под УФО (ультрафиолетовое облучение). Ориентировочный год выпуска радиостанции - 1966.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон рабочих частот 118 - 136.5 MHz Число фиксированных каналов 220 Модуляция AM Приемник Схема супергетеродин с двойным преобразованием частоты Чувствительность не хуже 7 мкв Питание +27 в Потребляемая мощность (прием/передача) 32 / 85 вт Габаритные размеры и масса 333 х 200 х 215 мм; 8.5 кг

СПУ-7, а также для автономной записи с микрофона авиагарнитуры левого

летчика.
В основу работы магнитофона положен принцип магнитной записи сигналов звуковой частоты с высокочастотным подмагничиванием на проволочный звуконоситель с автоматическим стиранием предыдущей записи полем высокой частоты (около 25 кГц), создаваемым в рабочем зазоре стирающей головки.
Основные ТТД:
- Длительность непрерывной записи, час -………не менее 5,5;
- Диаметр проволочного звуконосителя ЭИ-708А, мм -………0,05;
- Обеспечивается запись сигналов с микрофона
        ДЭМШ-1А с уровнем, В -……………. 0,15-3;
          с выходов радиоприемников или СПУ с уровнем, В -………5-120;
- Линейная скорость движения звуконосителя, мм/с -………145-195;
- Питание, В - …………………..............................................27±10%;
- Потребляемая мощность, Вт -……………………более 20;
- Масса, кг -……………………………………………4.
Воспроизведение записи производится на магнитофоне МН-61 .

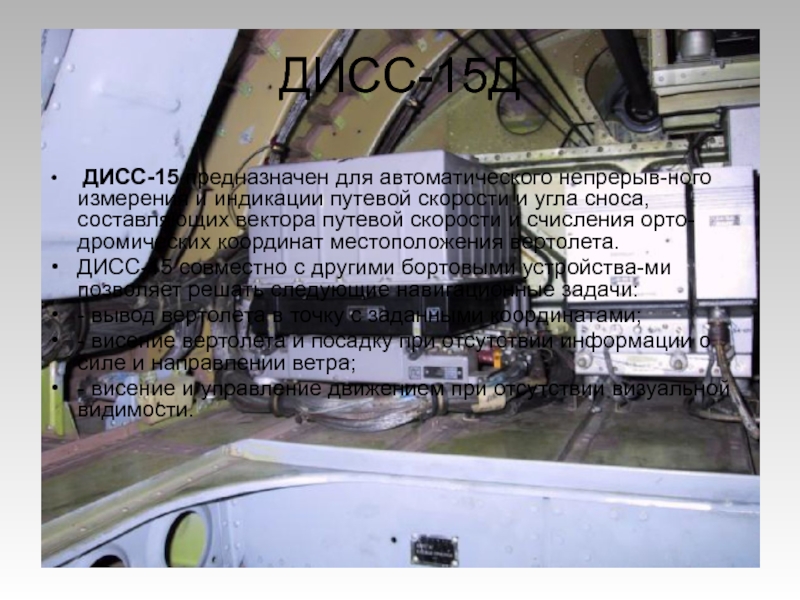

скорости и угла сноса, составляющих вектора путевой скорости и счисления

орто-дромических координат местоположения вертолета.
ДИСС-15 совместно с другими бортовыми устройства-ми позволяет решать следующие навигационные задачи:
- вывод вертолета в точку с заданными координатами;
- висение вертолета и посадку при отсутствии информации о силе и направлении ветра;
- висение и управление движением при отсутствии визуальной видимости.

радиомаякам.
Радиокомпас обеспечивает получение непрерывного отсчета курсового угла и
позволяет решать следующие

навигационные задачи:
- совершать полет на радиостанцию и от нее с визуальной индикацией курсового
угла;
- автоматически определять пеленг радиостанции по стрелкам приборов УГР-4УК;
- обеспечивать непрерывный отсчет курсового угла радиостанции;
- выполнять заход на посадку по системе ССП;
- вести прием и прослушивание сигналов средневолновых станций в диапазоне 150 -
I 799,5 Кгц.
Отличительными особенностями радиокомпаса АРК-15М являются:
- неповоротная рамочная антенна, сопряженная с гониометром через
высокочастотные кабели;
- фиксированная настройка частот через 500 Гц;
.- сетка частот выполнена на одном опорном кварце с применением счетно-
логических схем;
- для перестройки тракта высокой частоты применены варикапы;
- в приборе использована модульная конструкция, построенная полностью на
транзисторах.
Радиокомпас АРК-15М может использоваться в двух режимах:
- режим "компас" (основной режим работы)
- режим автоматического пеленгования радиостанций

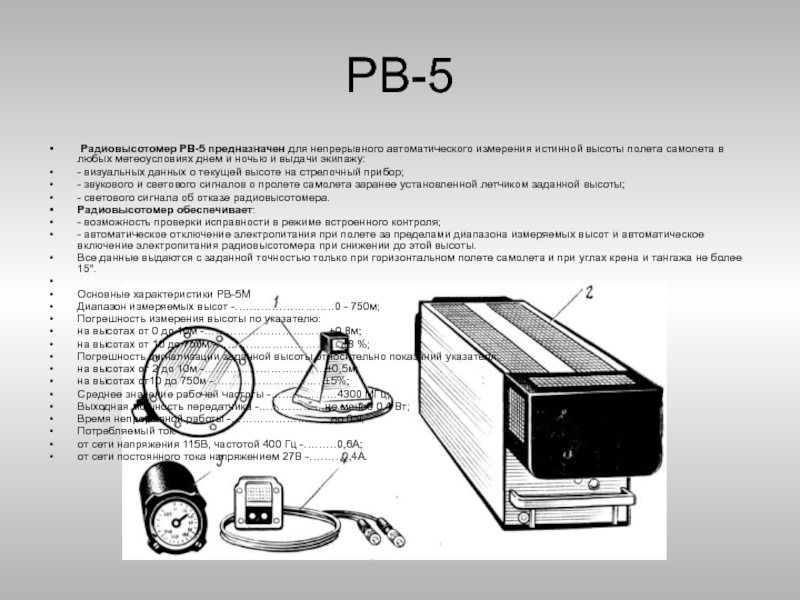

в любых метеоусловиях днем и ночью и выдачи экипажу:
- визуальных

данных о текущей высоте на стрелочный прибор;
- звукового и светового сигналов о пролете самолета заранее установленной летчиком заданной высоты;
- светового сигнала об отказе радиовысотомера.
Радиовысотомер обеспечивает:
- возможность проверки исправности в режиме встроенного контроля;
- автоматическое отключение электропитания при полете за пределами диапазона измеряемых высот и автоматическое включение электропитания радиовысотомера при снижении до этой высоты.
Все данные выдаются с заданной точностью только при горизонтальном полете самолета и при углах крена и тангажа не более 15°.

Основные характеристики РВ-5М
Диапазон измеряемых высот -………………………0 - 750м;
Погрешность измерения высоты по указателю:
на высотах от 0 до 10м -…………………………….±0,8м;
на высотах от 10 до 750м -…………………………….±8 %;
Погрешность сигнализации заданной высоты относи­тельно показаний указателя:
на высотах от 2 до 10м -……………………………±0,5м;
на высотах от10 до 750м -…………………………±5%;
Среднее значение рабочей частоты -………………4300 МГц;
Выходная мощность передатчика -………………не менее 0,4 Вт;
Время непрерывной работы -………………………до 6 ч;
Потребляемый ток:
от сети напряжения 115В, частотой 400 Гц -………0,6А;
от сети постоянного тока напряжением 27В -………0,4А.
