Слайд 1Обслуживание
лазерных принтеров

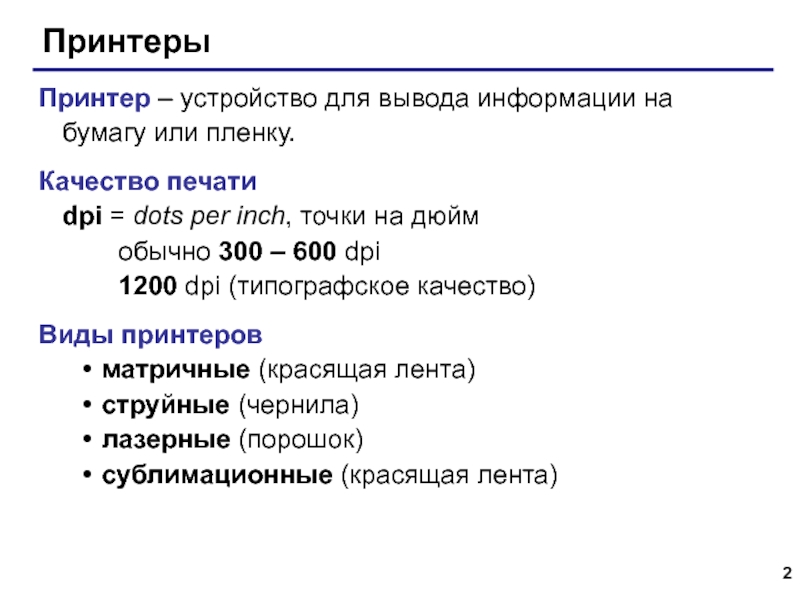

Слайд 2Принтеры
Принтер – устройство для вывода информации на бумагу или пленку.
Качество
печати
dpi = dots per inch, точки на дюйм
обычно 300 –
600 dpi
1200 dpi (типографское качество)
Виды принтеров
матричные (красящая лента)
струйные (чернила)
лазерные (порошок)
сублимационные (красящая лента)

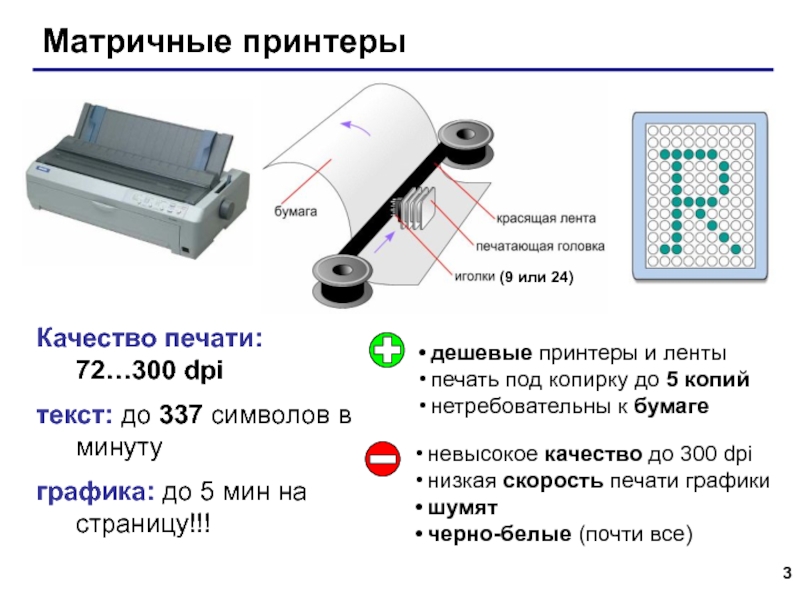

Слайд 3Качество печати:
72…300 dpi
текст: до 337 символов в минуту
графика: до 5
мин на страницу!!!
Матричные принтеры
дешевые принтеры и ленты
печать под копирку до
5 копий
нетребовательны к бумаге
невысокое качество до 300 dpi
низкая скорость печати графики
шумят
черно-белые (почти все)
Слайд 4Качество печати:
600…1200 dpi
ч/б: до 50 стр/мин
цвет: до 25 стр/мин
Лазерные принтеры
становятся
все дешевле
очень качественная печать
мало шумят
есть цветные
требовательны к бумаге
дорогие катриджи
потребляют много
электроэнергии
цветные дорогие

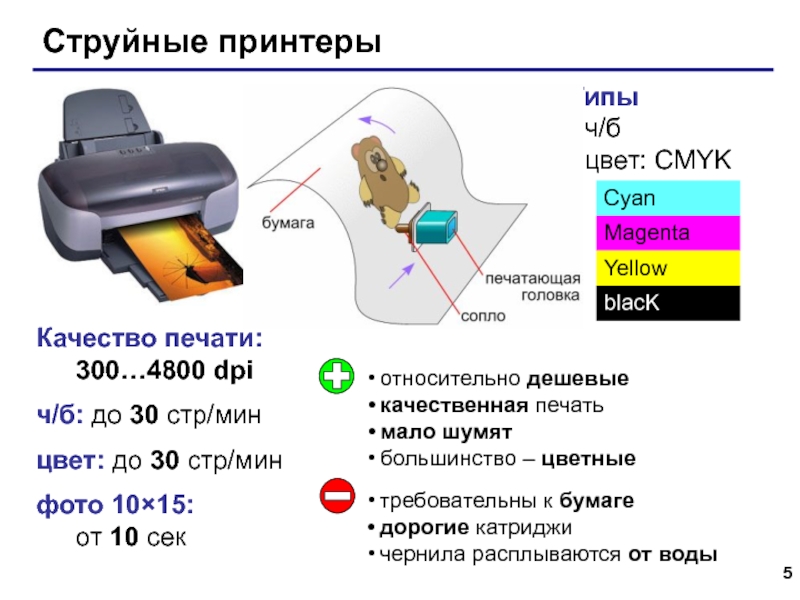

Слайд 5Качество печати:
300…4800 dpi
ч/б: до 30 стр/мин
цвет: до 30 стр/мин
фото 1015:
от 10 сек
Струйные принтеры
относительно дешевые
качественная печать
мало шумят
большинство – цветные
требовательны к
бумаге
дорогие катриджи
чернила расплываются от воды
Типы
ч/б
цвет: CMYK

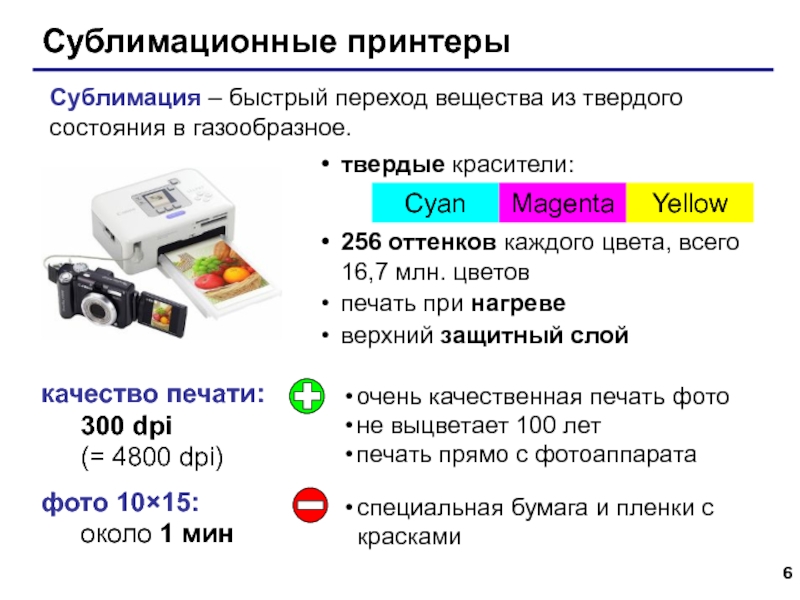

Слайд 6Сублимационные принтеры
качество печати:
300 dpi
(= 4800 dpi)
фото 1015:
около 1 мин
твердые
красители:
256 оттенков каждого цвета, всего 16,7 млн. цветов
печать при нагреве
верхний
защитный слой
Сублимация – быстрый переход вещества из твердого состояния в газообразное.
очень качественная печать фото
не выцветает 100 лет
печать прямо с фотоаппарата
специальная бумага и пленки с красками
Слайд 7МногоФункциональные Устройства (МФУ)
МФУ = принтер + копир + сканер +
факс
струйные
лазерные
«все в одном»
занимают меньше места
качество хуже, чем у отдельных устройств
неисправность
одной части может привести к поломке всего аппарата
Слайд 8Плоттер
Плоттер – устройство для печати больших изображений.
перьевые
(графопостроители)
струйные
(широкоформатные принтеры)
лазерные
режущие

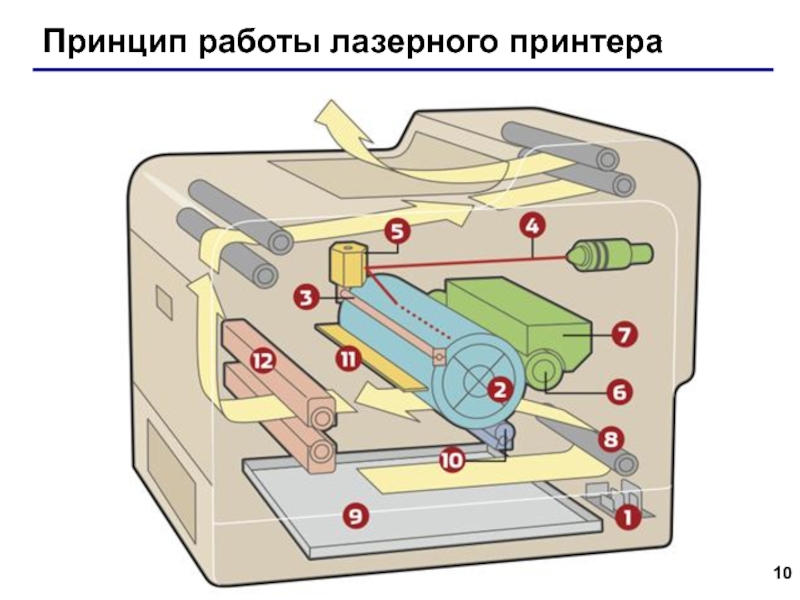

Слайд 10Принцип работы лазерного принтера

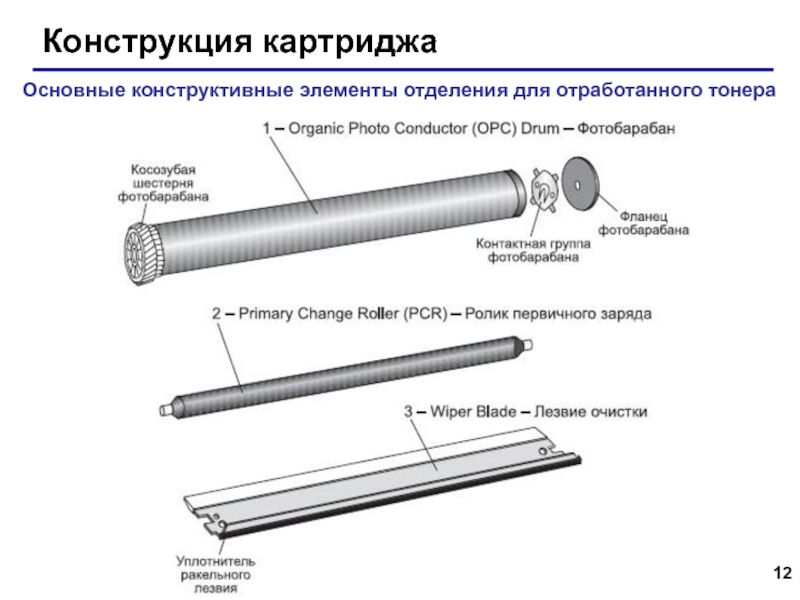

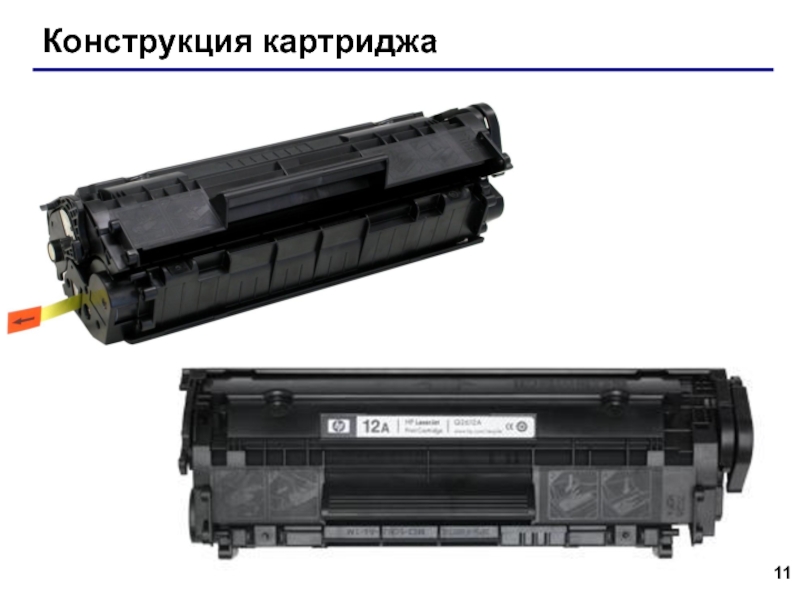

Слайд 12Конструкция картриджа
Основные конструктивные элементы отделения для отработанного тонера

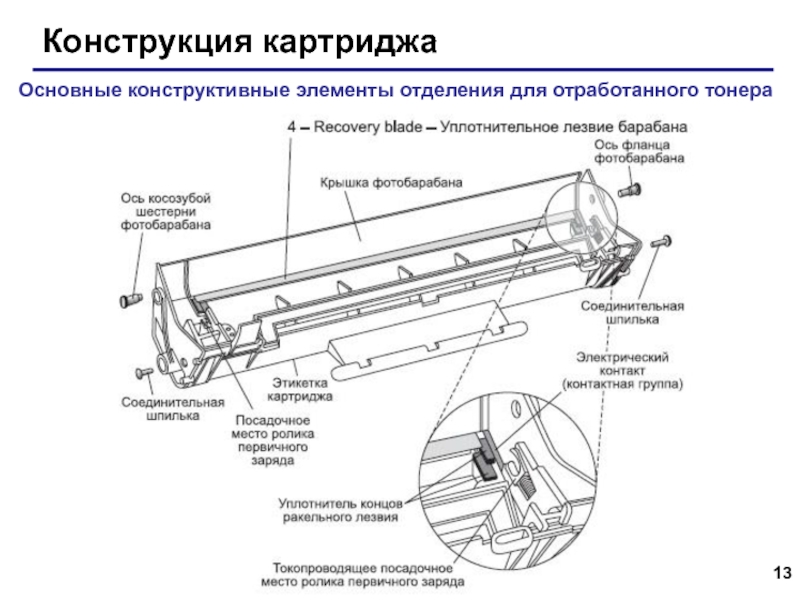

Слайд 13Конструкция картриджа
Основные конструктивные элементы отделения для отработанного тонера
Слайд 14Конструкция картриджа
Основные конструктивные элементы отделения для отработанного тонера
1 – Фотобарабан
(Organic Photo Conductor (OPC) Drum). Представляет собой алюминиевый цилиндр, покрытый
органическим светочувствительным и фотопроводящим материалом (обычно оксидом цинка), который способен сохранять образ, наносимый лазерным лучом;
2 – Вал первичного заряда (Primary Charge Roller (PCR)). Обеспечивает равномерный отрицательный заряд барабана. Выполнен из токопроводящей резиновой или поролоновой основы, нанесенной на металлический вал;
3 – «Вайпер», ракель, чистящее лезвие (Wiper Blade, Cleaning Blade). Очищает барабан от остатков тонера, который не был перенесен на бумагу. Конструктивно выполнен в виде металлического каркаса (stamping) с полиуретановой пластиной (blade) на конце;
4 – Лезвие очистки (Recovery Blade). Перекрывает область между барабаном и бункером для отработанного тонера. Recovery Blade пропускает тонер, оставшийся на барабане, внутрь бункера и не дает ему высыпаться в обратном направлении (из бункера на бумагу).
Слайд 15Конструкция картриджа
Основные конструктивные элементы тонерного отсека
Слайд 16Конструкция картриджа
Основные конструктивные элементы тонерного отсека

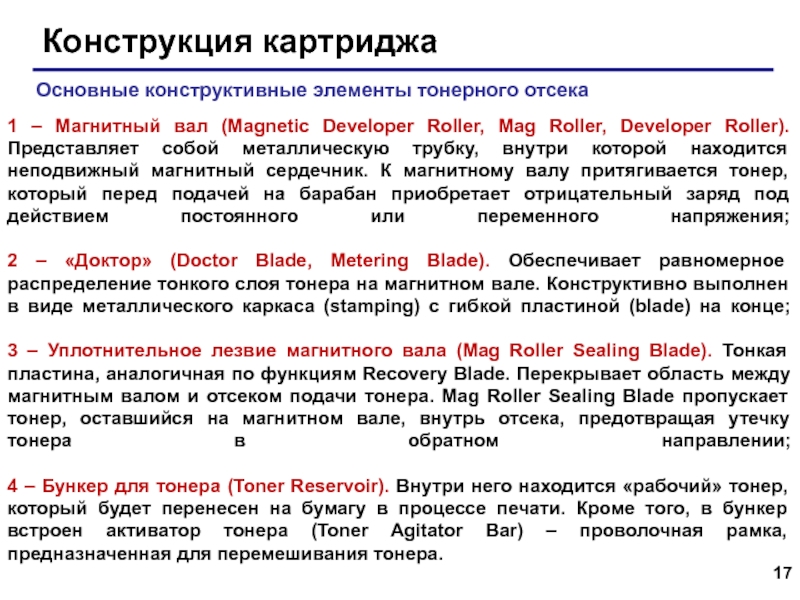

Слайд 17Конструкция картриджа
Основные конструктивные элементы тонерного отсека
1 – Магнитный вал (Magnetic
Developer Roller, Мag Roller, Developer Roller). Представляет собой металлическую трубку,
внутри которой находится неподвижный магнитный сердечник. К магнитному валу притягивается тонер, который перед подачей на барабан приобретает отрицательный заряд под действием постоянного или переменного напряжения;
2 – «Доктор» (Doctor Blade, Metering Blade). Обеспечивает равномерное распределение тонкого слоя тонера на магнитном вале. Конструктивно выполнен в виде металлического каркаса (stamping) с гибкой пластиной (blade) на конце;
3 – Уплотнительное лезвие магнитного вала (Mag Roller Sealing Blade). Тонкая пластина, аналогичная по функциям Recovery Blade. Перекрывает область между магнитным валом и отсеком подачи тонера. Mag Roller Sealing Blade пропускает тонер, оставшийся на магнитном вале, внутрь отсека, предотвращая утечку тонера в обратном направлении;
4 – Бункер для тонера (Toner Reservoir). Внутри него находится «рабочий» тонер, который будет перенесен на бумагу в процессе печати. Кроме того, в бункер встроен активатор тонера (Toner Agitator Bar) – проволочная рамка, предназначенная для перемешивания тонера.

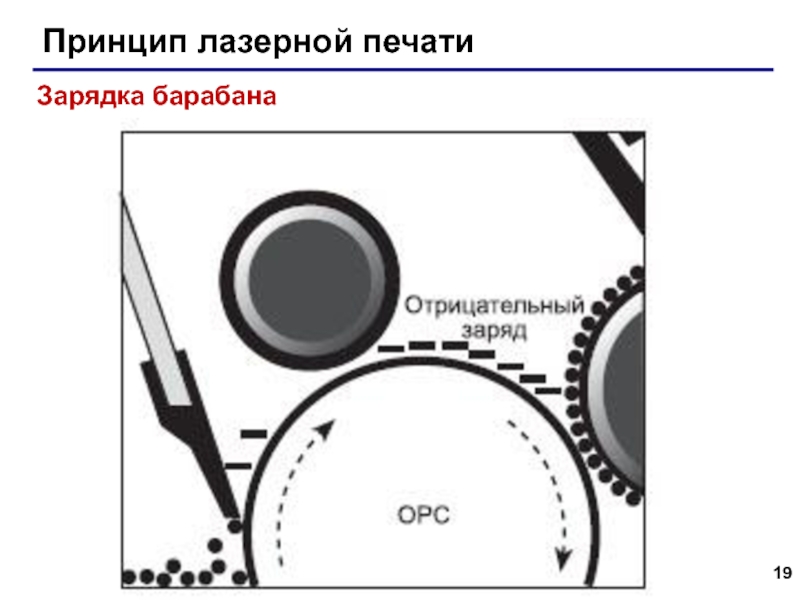

Слайд 19Принцип лазерной печати
Зарядка барабана
Слайд 20Принцип лазерной печати
Экспонирование
Слайд 21Принцип лазерной печати
Нанесение тонера
Слайд 22Принцип лазерной печати
Перенос тонера на бумагу

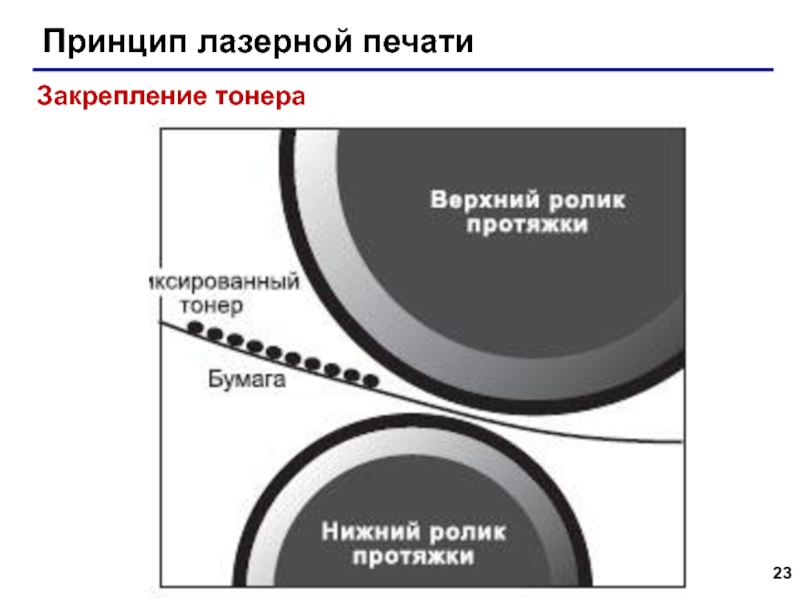

Слайд 23Принцип лазерной печати
Закрепление тонера

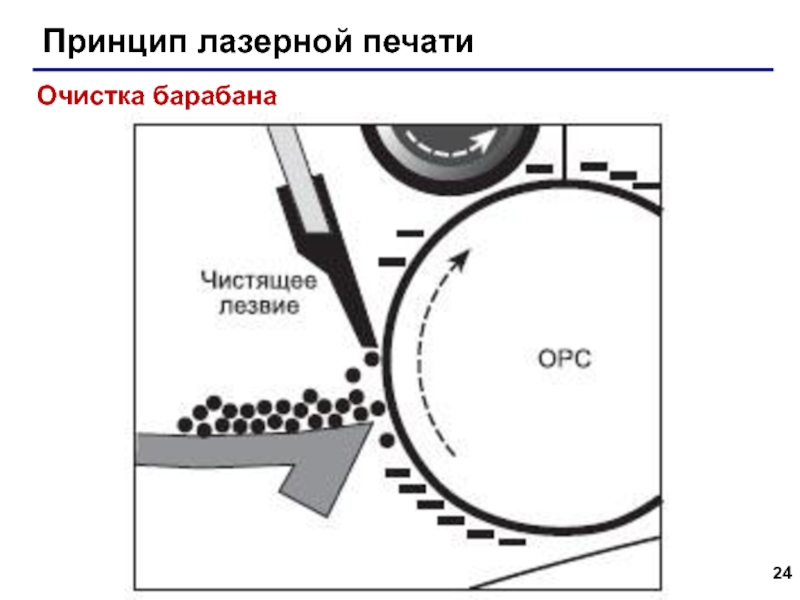

Слайд 24Принцип лазерной печати
Очистка барабана
Слайд 25Принцип лазерной печати
Стирание изображения
Слайд 27Устройство лазерного принтера
Внешний вид HP LaserJet 5L.
Слайд 28Устройство лазерного принтера
Внешний вид принтера со снятым кожухом. Отчетливо виден
прямоугольник оптической системы (верхняя часть фото, на нем наклеена предупреждающая
наклейка), левее от нее микровыключатель и оптопара защиты (проверяет – закрыта ли крышка принтера), ниже, опять-таки с предупреждающей наклейкой – печка..

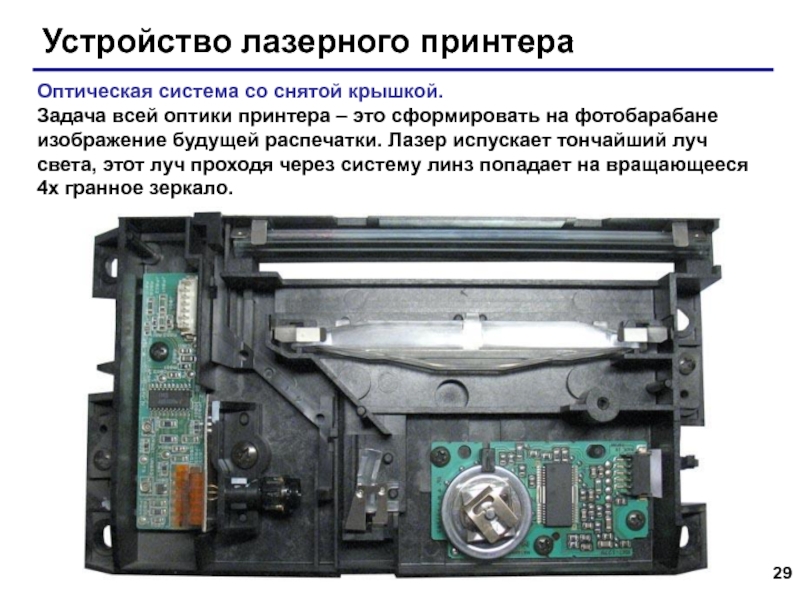

Слайд 29Устройство лазерного принтера
Оптическая система со снятой крышкой.
Задача всей оптики
принтера – это сформировать на фотобарабане изображение будущей распечатки. Лазер
испускает тончайший луч света, этот луч проходя через систему линз попадает на вращающееся 4х гранное зеркало.
Слайд 30Устройство лазерного принтера
Лазер крупным планом.
Отчётливо видно 3 вывода лазерного
диода, и надетая на него оптическая система.

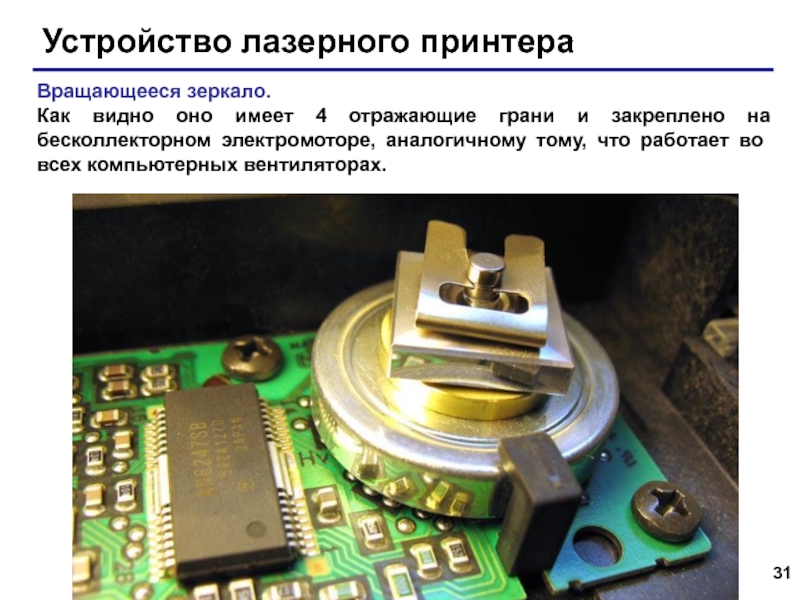

Слайд 31Устройство лазерного принтера
Вращающееся зеркало.
Как видно оно имеет 4 отражающие
грани и закреплено на бесколлекторном электромоторе, аналогичному тому, что работает
во всех компьютерных вентиляторах.

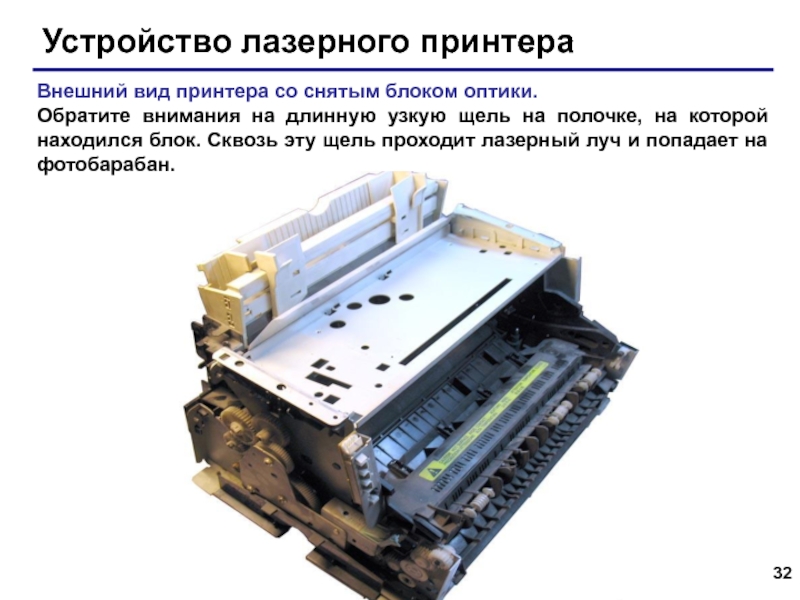

Слайд 32Устройство лазерного принтера
Внешний вид принтера со снятым блоком оптики.
Обратите
внимания на длинную узкую щель на полочке, на которой находился
блок. Сквозь эту щель проходит лазерный луч и попадает на фотобарабан.

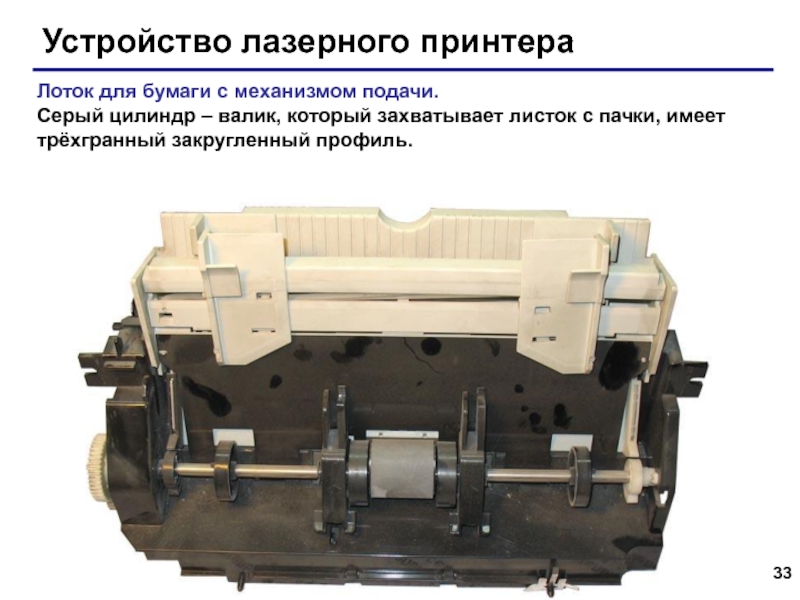

Слайд 33Устройство лазерного принтера
Лоток для бумаги с механизмом подачи.
Серый цилиндр
– валик, который захватывает листок с пачки, имеет трёхгранный закругленный
профиль.
Слайд 34Устройство лазерного принтера
Вид принтера со снятым механизмом подачи бумаги.
Слева
в притык к стенке 2 пластмассовых цилиндра с железным наконечником
– высоковольтные электроды, подводят напряжение к картриджу. Справа прикрепленный к стенке железный цилиндр с подключенными к нему проводами – шаговый электродвигатель привода механизма подачи бумаги.
Слайд 35Устройство лазерного принтера
Печка лазерного принтера.
Слайд 36Устройство лазерного принтера
Печка крупным планом.
Бумага, на которую перенесен тонер
с будущим рисунком проходит через печку, где бумага с тонером
разогревается и частички тонера расплавляясь прочно сцепляются с бумагой.

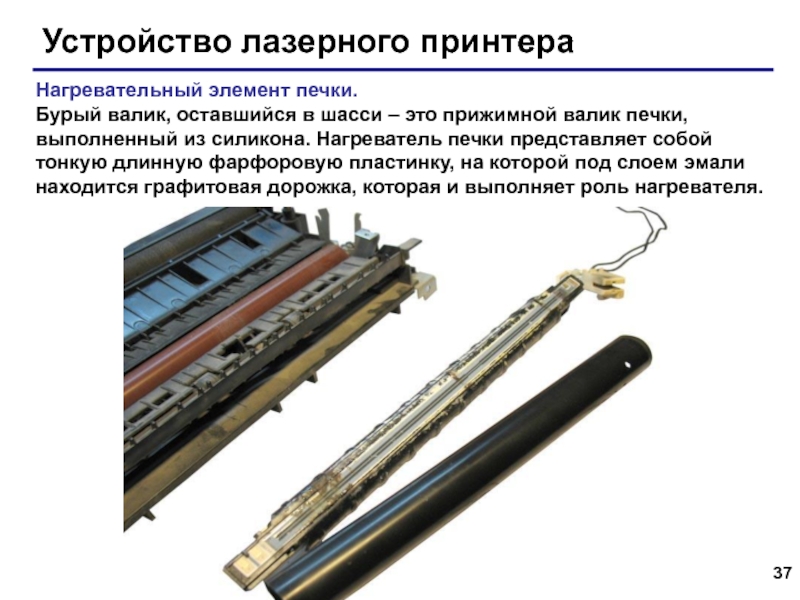

Слайд 37Устройство лазерного принтера
Нагревательный элемент печки.
Бурый валик, оставшийся в шасси
– это прижимной валик печки, выполненный из силикона. Нагреватель печки
представляет собой тонкую длинную фарфоровую пластинку, на которой под слоем эмали находится графитовая дорожка, которая и выполняет роль нагревателя.
Слайд 38Устройство лазерного принтера
Нагревательный элемент печки крупным планом.

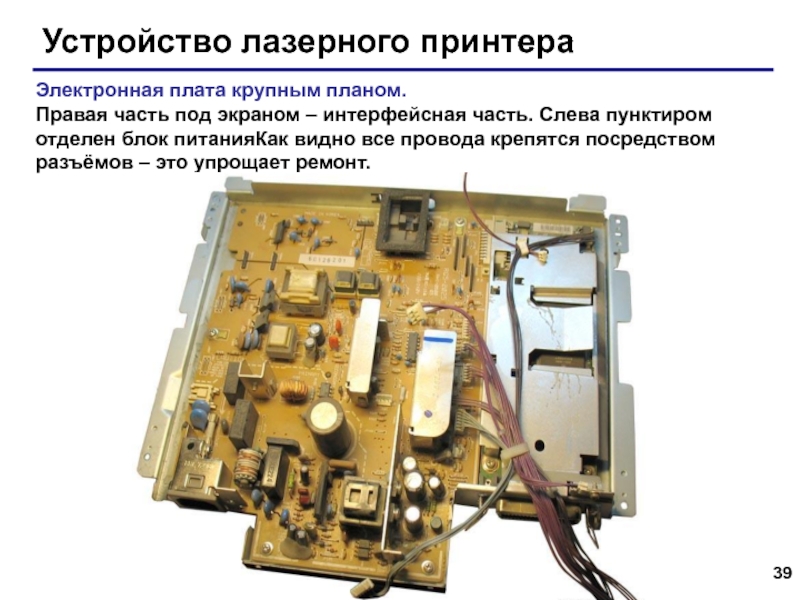

Слайд 39Устройство лазерного принтера
Электронная плата крупным планом.
Правая часть под экраном
– интерфейсная часть. Слева пунктиром отделен блок питанияКак видно все
провода крепятся посредством разъёмов – это упрощает ремонт.
Слайд 40Типичные неисправности лазерных принтеров
Неисправности, связанные с повреждением фотобарабана.
Прямая и тонкая
линия вдоль всего листа (сплошная или прерывистая) — фотоцилиндр поцарапан,
необходимо заменить фотоцилиндр.
Точки или пятна повторяющиеся через равные промежутки (76- 94 мм) — на фотоцилинде локальные повреждения (часто невидимые глазу, необходимо заменить фотоцилиндр.
Крупные серые пятна через равные промежутки - крупный локальный износ поверхности фотоцилиндра, возможно также из-за попадания сета, необходимо заменить фотоцилиндр.
Полностью белый лист или сильный серый фон — нет электрического контакта фотоцилиндра, связанное с его физическим износом, необходимо заменить фотоцилиндр.

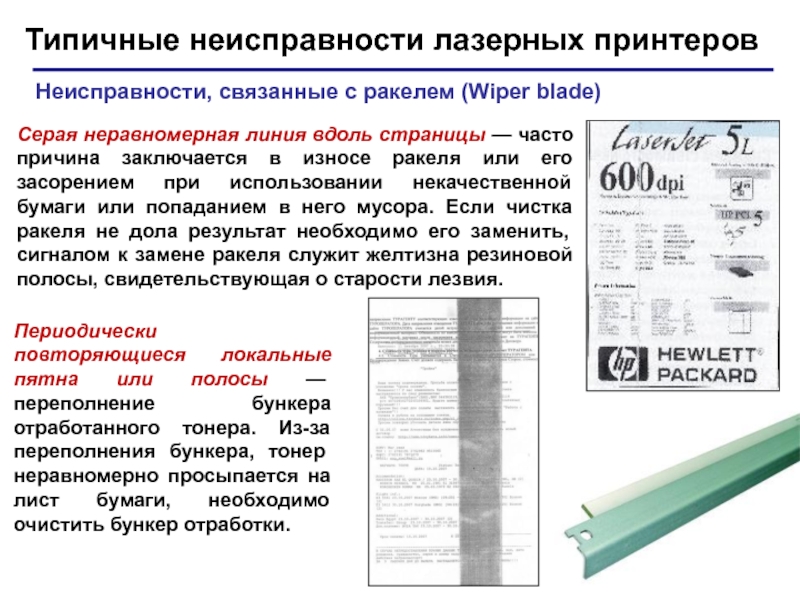

Слайд 41Типичные неисправности лазерных принтеров
Неисправности, связанные с ракелем (Wiper blade)
Серая неравномерная
линия вдоль страницы — часто причина заключается в износе ракеля
или его засорением при использовании некачественной бумаги или попаданием в него мусора. Если чистка ракеля не дола результат необходимо его заменить, сигналом к замене ракеля служит желтизна резиновой полосы, свидетельствующая о старости лезвия.
Периодически повторяющиеся локальные пятна или полосы — переполнение бункера отработанного тонера. Из-за переполнения бункера, тонер неравномерно просыпается на лист бумаги, необходимо очистить бункер отработки.

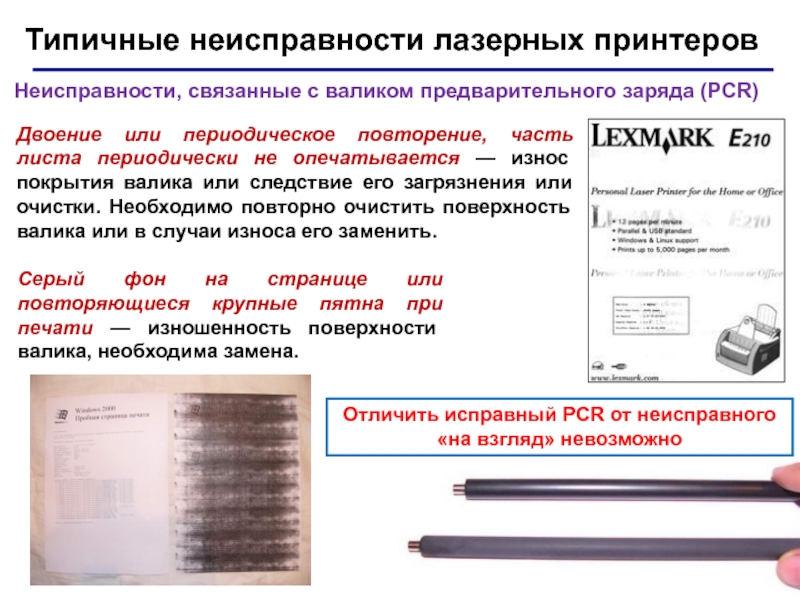

Слайд 42Типичные неисправности лазерных принтеров
Неисправности, связанные с валиком предварительного заряда (PCR)
Двоение
или периодическое повторение, часть листа периодически не опечатывается — износ
покрытия валика или следствие его загрязнения или очистки. Необходимо повторно очистить поверхность валика или в случаи износа его заменить.
Серый фон на странице или повторяющиеся крупные пятна при печати — изношенность поверхности валика, необходима замена.
Отличить исправный PCR от неисправного «на взгляд» невозможно
Слайд 43Типичные неисправности лазерных принтеров
Неисправности связанные с повреждением магнитного вала
Светлая печать
— покрытие магнитного вала изношено, только замена магнитного вала.
Белые пятна
на листе, постепенно увеличивающиеся со временем — повреждение магнитного вала, часто из-за попадания посторонних предметов. Замена.
Неполная печать (часто порядка четвертой-шестой части листа) — прерывистый электрический контакт магнитного вала. Происходит часто по причине износа или повреждения контактной пружины или кольца. Повторная переборка обычно устраняет неисправность, хотя часто все же приходится менять вал или контактное кольцо.

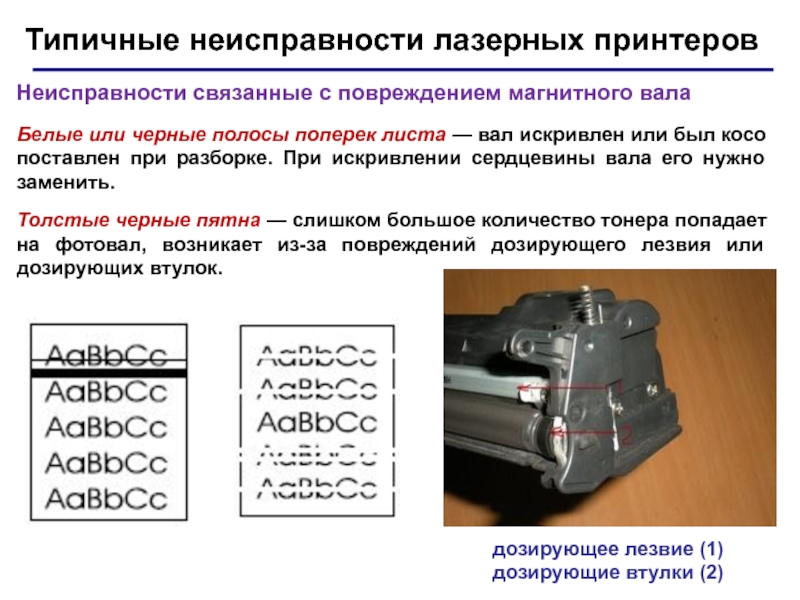

Слайд 44Типичные неисправности лазерных принтеров
Неисправности связанные с повреждением магнитного вала
Белые или
черные полосы поперек листа — вал искривлен или был косо
поставлен при разборке. При искривлении сердцевины вала его нужно заменить.
Толстые черные пятна — слишком большое количество тонера попадает на фотовал, возникает из-за повреждений дозирующего лезвия или дозирующих втулок.
дозирующее лезвие (1)
дозирующие втулки (2)
Слайд 45Типичные неисправности лазерных принтеров
Неисправности, с вязаные с повреждением принтера
Принтер отказывается
захватывать бумагу из лотка — основной причиной данной неисправности является
повреждение или загрязнение механизма tray, необходимо почистить механизм специальной жидкостью, а в случаи его повреждения или износа заменить. На рисунке 8 показан механизм подачи tray который сильно загрязнен.
Принтер зажевывает бумагу при подаче — повреждение или загрязнение механизма подачи tray

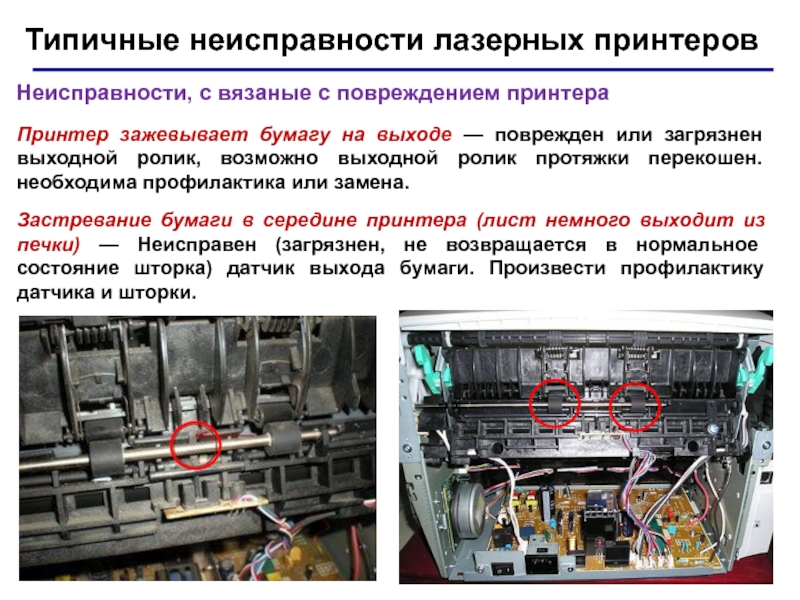

Слайд 46Типичные неисправности лазерных принтеров
Неисправности, с вязаные с повреждением принтера
Принтер зажевывает
бумагу на выходе — поврежден или загрязнен выходной ролик, возможно
выходной ролик протяжки перекошен. необходима профилактика или замена.
Застревание бумаги в середине принтера (лист немного выходит из печки) — Неисправен (загрязнен, не возвращается в нормальное состояние шторка) датчик выхода бумаги. Произвести профилактику датчика и шторки.
Слайд 47Типичные неисправности лазерных принтеров
Неисправности, с вязаные с повреждением принтера

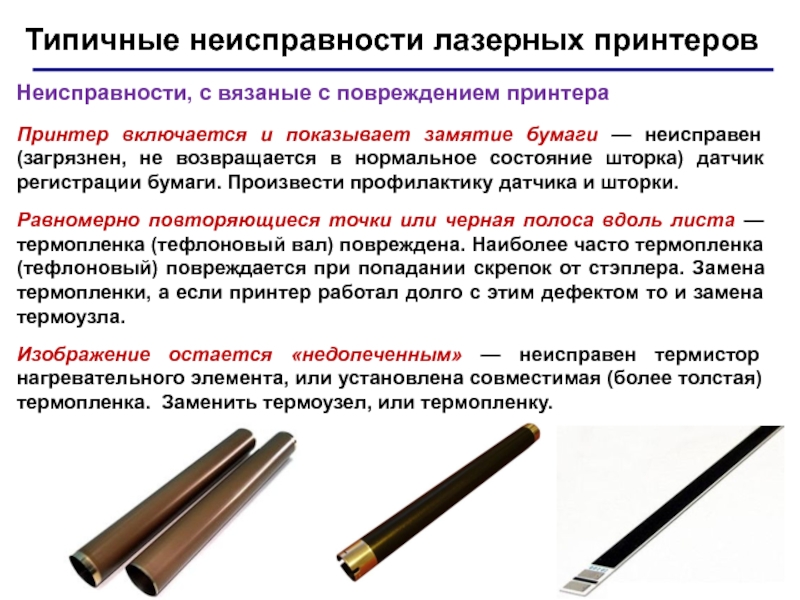

Принтер включается
и показывает замятие бумаги — неисправен (загрязнен, не возвращается в
нормальное состояние шторка) датчик регистрации бумаги. Произвести профилактику датчика и шторки.
Равномерно повторяющиеся точки или черная полоса вдоль листа — термопленка (тефлоновый вал) повреждена. Наиболее часто термопленка (тефлоновый) повреждается при попадании скрепок от стэплера. Замена термопленки, а если принтер работал долго с этим дефектом то и замена термоузла.
Изображение остается «недопеченным» — неисправен термистор нагревательного элемента, или установлена совместимая (более толстая) термопленка. Заменить термоузел, или термопленку.
Слайд 48Типичные неисправности лазерных принтеров
Неисправности, с вязаные с повреждением принтера

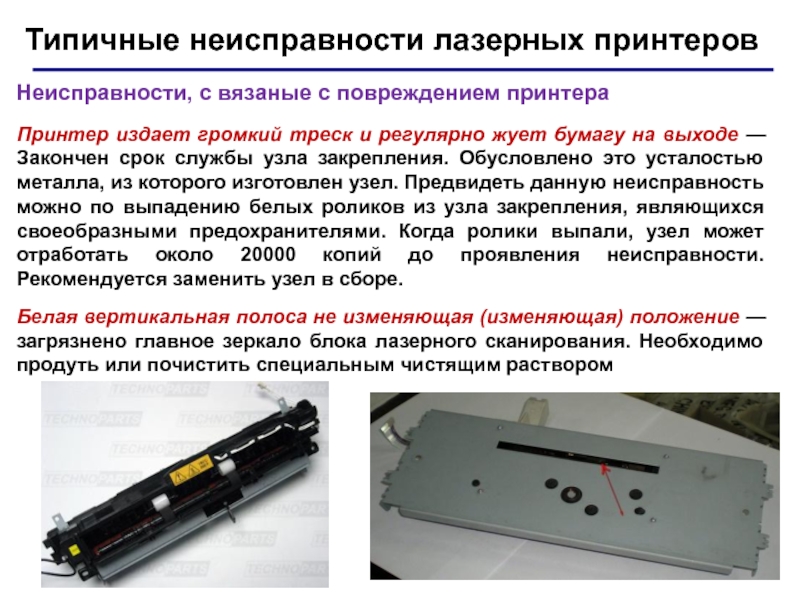

Принтер издает
громкий треск и регулярно жует бумагу на выходе — Закончен
срок службы узла закрепления. Обусловлено это усталостью металла, из которого изготовлен узел. Предвидеть данную неисправность можно по выпадению белых роликов из узла закрепления, являющихся своеобразными предохранителями. Когда ролики выпали, узел может отработать около 20000 копий до проявления неисправности. Рекомендуется заменить узел в сборе.
Белая вертикальная полоса не изменяющая (изменяющая) положение — загрязнено главное зеркало блока лазерного сканирования. Необходимо продуть или почистить специальным чистящим раствором
