Слайд 2Нормативные документы
Безопасное проведение огневых работ
Федеральные нормы и правила в области
промышленной безопасности «Правила безопасного ведения газоопасных, огневых и ремонтных работ»
СТО
ГАЗПРОМ 14-2005 «Типовая инструкция по безопасному проведению огневых работ на газовых объектах ОАО «Газпром»
Безопасное ведение газоопасных, огневых и ремонтных работ на объектах ООО «Газпром трансгаз Ухта»
СТО 49.50.21-00159025-30-017-2018

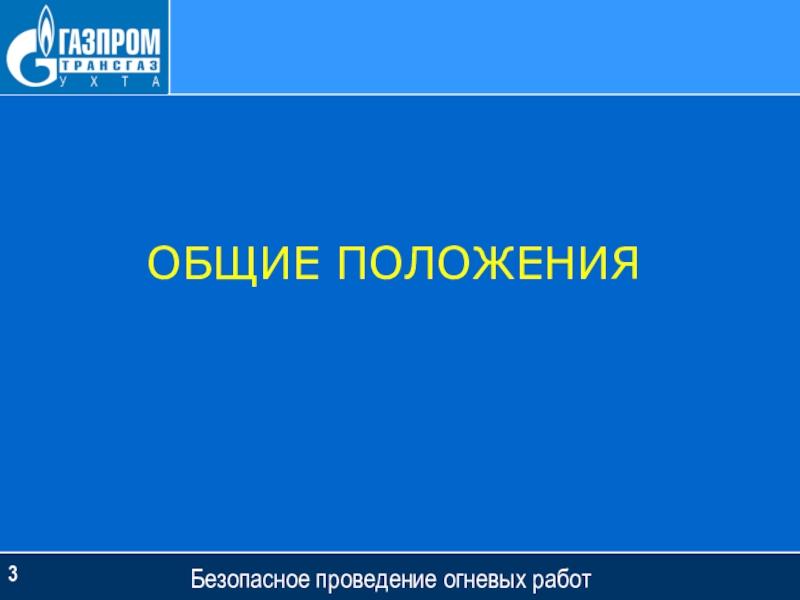

Слайд 3Безопасное проведение огневых работ
ОБЩИЕ ПОЛОЖЕНИЯ
Слайд 4Определение
Безопасное проведение огневых работ
Огневые работы — электросварочные, газосварочные, паяльные и
иные работы, связанные с применением открытого огня, искрообразованием и нагреванием
до температуры, способной вызвать воспламенение материалов и конструкций
Слайд 5Определение
Безопасное проведение огневых работ
Огневые работы делятся на:
— плановые
— аварийные
Слайд 6Определение
Безопасное проведение огневых работ
Плановые огневые работы делятся по типу на:
—
простые
— сложные
— комплексные
Слайд 7Определение
Безопасное проведение огневых работ
Простые огневые работы — работы, не затрагивающие
непосредственно газопроводы, газовое оборудование, трубопроводы и оборудование ГСМ

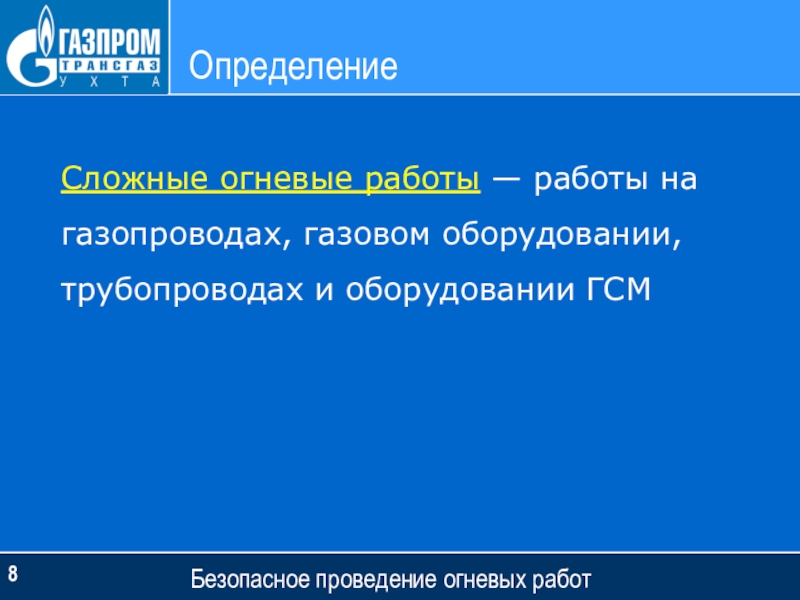

Слайд 8Определение
Безопасное проведение огневых работ
Сложные огневые работы — работы на газопроводах,
газовом оборудовании, трубопроводах и оборудовании ГСМ
Слайд 9Определение
Безопасное проведение огневых работ
Комплексные огневые работы — работы, проводимые одновременно
на нескольких технологически связанных объектах или в нескольких рассредоточенных местах
на одном объекте, либо требующие согласованных действий филиалов или организаций

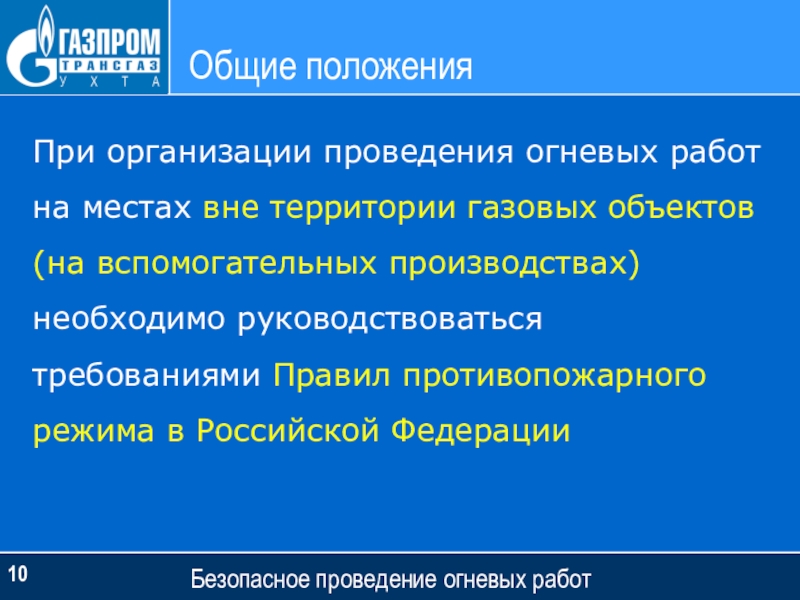

Слайд 10Общие положения
Безопасное проведение огневых работ
При организации проведения огневых работ на
местах вне территории газовых объектов (на вспомогательных производствах) необходимо руководствоваться
требованиями Правил противопожарного режима в Российской Федерации
Слайд 11Общие положения
Безопасное проведение огневых работ
При выполнении огневых работ на высоте
следует дополнительно руководствоваться требованиями Правил по охране труда при работе
на высоте
Слайд 12Общие положения
Безопасное проведение огневых работ
Огневые работы должны проводиться только в
дневное время (дневную рабочую смену), за исключением случаев ликвидации или
локализации возможных аварий в соответствии с планом мероприятий по локализации и ликвидации последствий аварий
Слайд 13Общие положения
Безопасное проведение огневых работ
Огневые работы на действующих взрывопожароопасных производственных
объектах допускаются в исключительных случаях, когда отсутствует возможность их проведения
в специально отведенных для этой цели постоянных местах
Слайд 14Общие положения
Безопасное проведение огневых работ
Места выполнения огневых работ на территории,
на которой находятся взрывопожароопасные производственные объекты, подразделяются на:
— постоянные
— временные
Слайд 15Общие положения
Безопасное проведение огневых работ
К постоянным относятся места в специально
оборудованных помещениях или на открытых площадках, на которых:
— исключено образование
взрывопожароопасных
концентраций паров опасных веществ
(вне взрывоопасных зон)
— ежедневно выполняются огневые работы
— предусмотрены меры пожарной безопасности
на весь период времени их выполнения
Слайд 16Общие положения
Безопасное проведение огневых работ
Перечень постоянных мест выполнения огневых работ
определяется организационно-распорядительными документами
Слайд 17Общие положения
Безопасное проведение огневых работ
К временным относятся места, на которых
огневые работы выполняются периодически и связаны с:
— ремонтом оборудования, трубопроводов,
коммуникаций, зданий и сооружений,
— подключением к действующим коммуникациям
законченных строительством объектов
Слайд 18Безопасное проведение огневых работ
ПЕРЕЧЕНЬ ОГНЕВЫХ РАБОТ
Слайд 19Безопасное проведение огневых работ
Перечень огневых работ

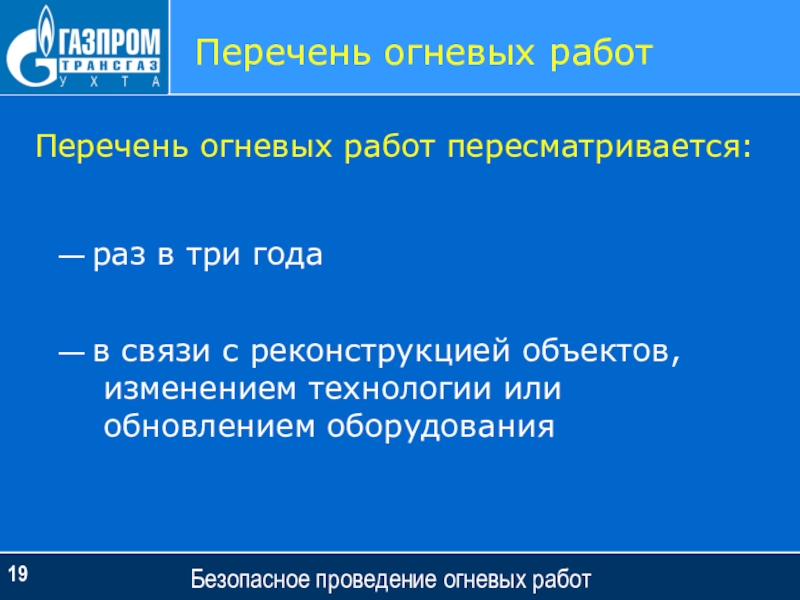

Перечень огневых работ пересматривается:
— раз
в три года
— в связи с реконструкцией объектов,
изменением
технологии или
обновлением оборудования
Слайд 20Безопасное проведение огневых работ
Перечень огневых работ

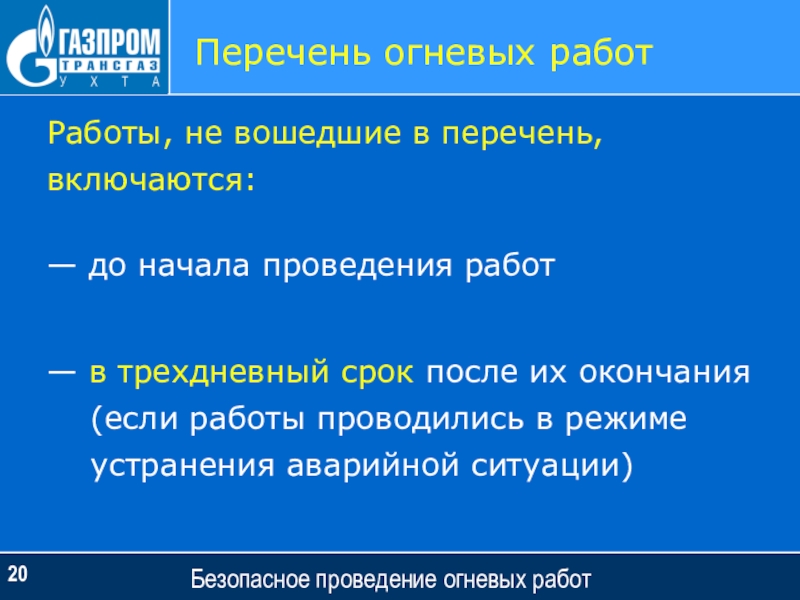

Работы, не вошедшие в перечень,
включаются:
— до начала проведения работ
— в трехдневный срок после их
окончания
(если работы проводились в режиме
устранения аварийной ситуации)
Слайд 21Безопасное проведение огневых работ
НАРЯД-ДОПУСК
Слайд 22Безопасное проведение огневых работ
Наряд-допуск
оформляется в двух экземплярах руководителем структурного подразделения,
на объекте которого планируется выполнение огневых работ
Слайд 23Безопасное проведение огневых работ
Наряд-допуск
Наряд-допуск выдается
— на один вид работ
— на
одно место работ
Слайд 24Безопасное проведение огневых работ
Наряд-допуск

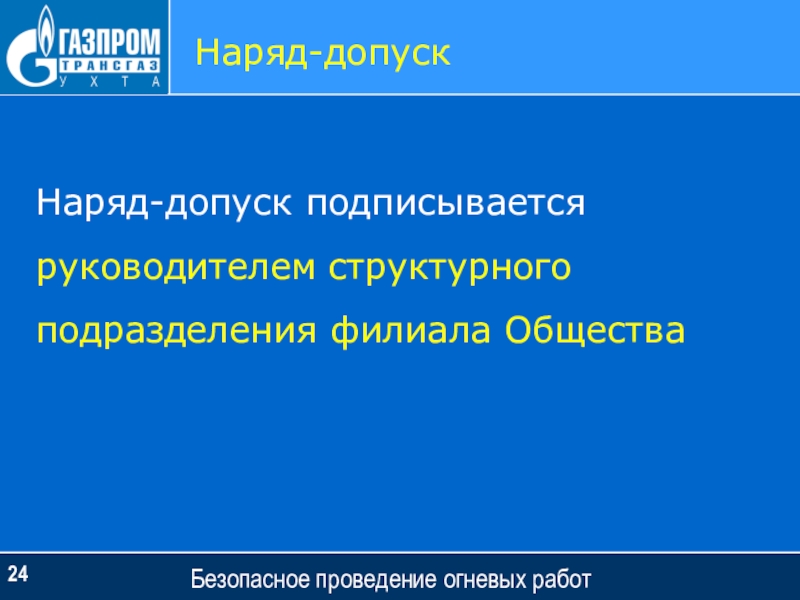

Наряд-допуск подписывается руководителем структурного подразделения филиала Общества
Слайд 25Безопасное проведение огневых работ
Наряд-допуск
Наряд-допуск согласовывается с:
— ВПЧ
— зам.главного инженера
по ОТ, П и ПБ
— с руководителями структурных технологически
связанных подразделений филиала Общества,
— утверждается руководителем филиала Общества
— регистрируется в ВПЧ
Слайд 26Безопасное проведение огневых работ
Наряд-допуск
Наряд-допуск действителен в течение одной смены,
и
может быть продлен еще на одну смену
Слайд 27Наряд - допуск
Безопасное проведение огневых работ
Допускается оформление и регистрация наряда-допуска
на проведение огневых работ в электронном виде

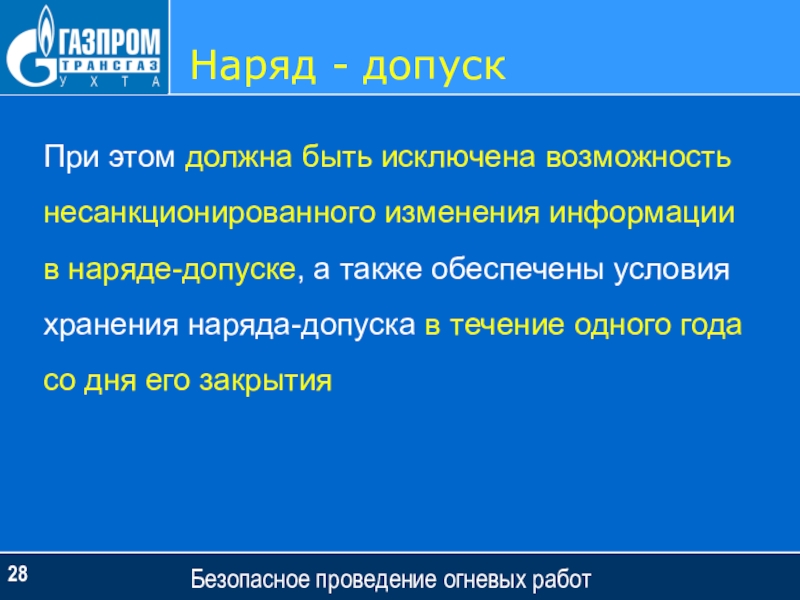

Слайд 28Наряд - допуск
Безопасное проведение огневых работ
При этом должна быть исключена
возможность несанкционированного изменения информации в наряде-допуске, а также обеспечены условия
хранения наряда-допуска в течение одного года со дня его закрытия
Слайд 29Безопасное проведение огневых работ
Наряд-допуск
После закрытия наряд-допуск передаётся на хранение:
— руководителю
структурного подразделения
филиала Общества
— в ВПЧ
— срок
хранения не менее трех месяцев
Слайд 30Наряд - допуск
Безопасное проведение огневых работ
Для проведения огневых работ внутри
емкости (аппарата) к наряду-допуску на выполнение огневых работ следует оформить
наряд-допуск на проведение газоопасных работ

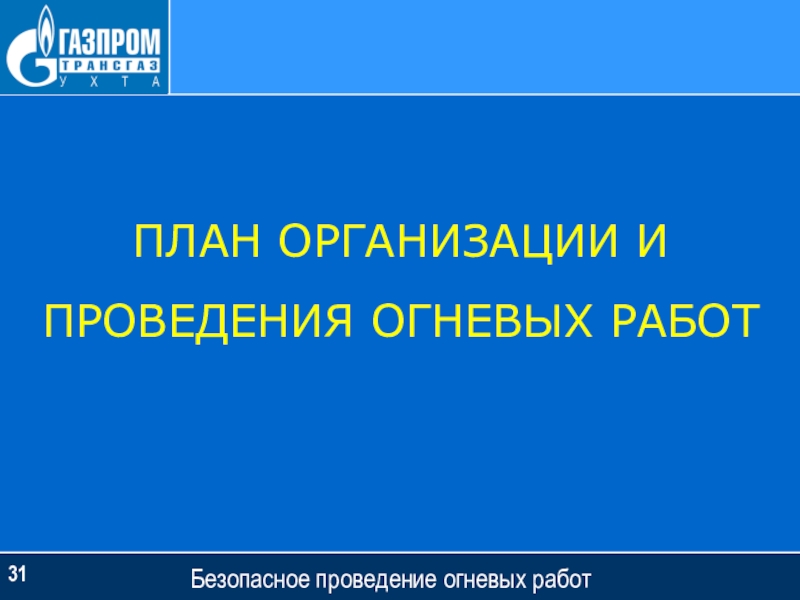

Слайд 31Безопасное проведение огневых работ
ПЛАН ОРГАНИЗАЦИИ И ПРОВЕДЕНИЯ ОГНЕВЫХ РАБОТ
Слайд 32Безопасное проведение огневых работ
План организации и проведения огневых работ
составляется службами
филиала, где будут выполняться огневые работы и определяет организационно-технологическую последовательность
их проведения

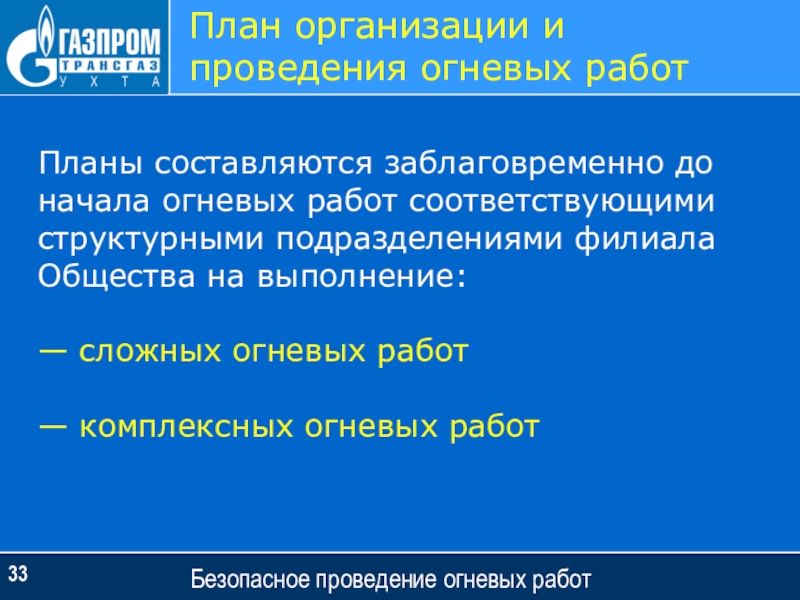

Слайд 33Безопасное проведение огневых работ
План организации и проведения огневых работ
Планы составляются
заблаговременно до начала огневых работ соответствующими структурными подразделениями филиала Общества
на выполнение:
— сложных огневых работ
— комплексных огневых работ
Слайд 34Безопасное проведение огневых работ
План организации и проведения огневых работ
1. Наименование
объекта, цель работ, даты, расчетное время
2. Краткие технические требования к
используемым трубам, деталям, запорной арматуре, и т.д..
3. Указания о материальном обеспечении работ
4. Расстановку оборудования, средств связи, охранных постов, списочный состав персонала и т.д.,
Слайд 35Безопасное проведение огневых работ
План организации и проведения огневых работ
5. Порядок
и последовательность осуществляемых переключений технологического оборудования и т.д.
6. Технологическую и
ситуационную схему участка объекта
7. Технологическую последовательность операций
8. Требования безопасности при выполнении работ
Слайд 36Безопасное проведение огневых работ
План организации и проведения огневых работ

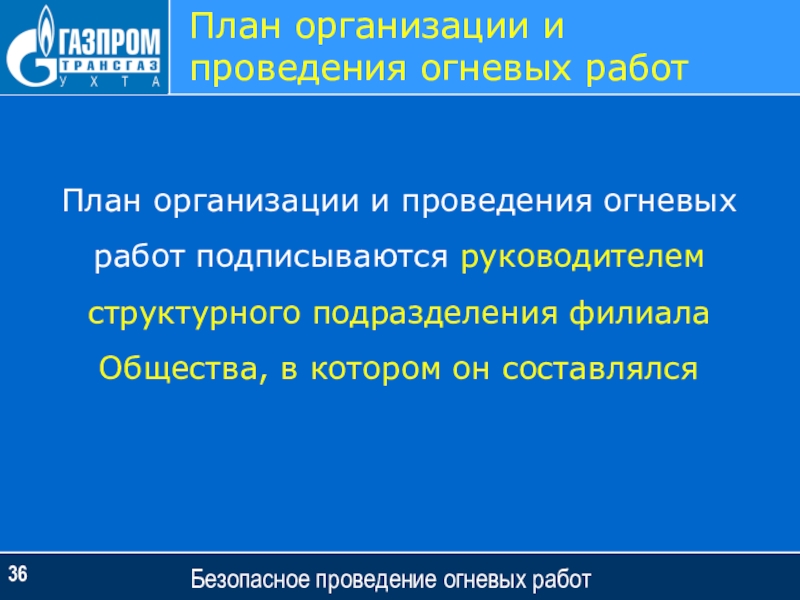

План организации
и проведения огневых работ подписываются руководителем структурного подразделения филиала Общества,
в котором он составлялся
Слайд 37Безопасное проведение огневых работ
План организации и проведения огневых работ
Согласование планов
на уровне филиала Общества
— диспетчерская служба филиала
— цеха и службы
филиала Общества, которые принимают
участие в огневых работах
— цеха и службы филиала Общества, технологически
связанные с местом проведения огневых работ
— ВПЧ филиала Общества
— зам.главного инженера по ОТ, П и ПБ
Слайд 38Безопасное проведение огневых работ
План организации и проведения огневых работ
После согласования
на уровне филиала планы согласовываются в указанной последовательности с:
— производственным
отделом Общества, курирующим объект
— производственно-диспетчерской службой Общества
— отделом охраны труда Общества
— службой промышленной и пожарной безопасности
Общества
— Северным управлением ООО «Газпром газнадзор
Слайд 39Безопасное проведение огневых работ
План организации и проведения огневых работ
Структурные подразделения
рассматривают и согласовывают план организации и проведения огневых работ
в
течение двух рабочих дней

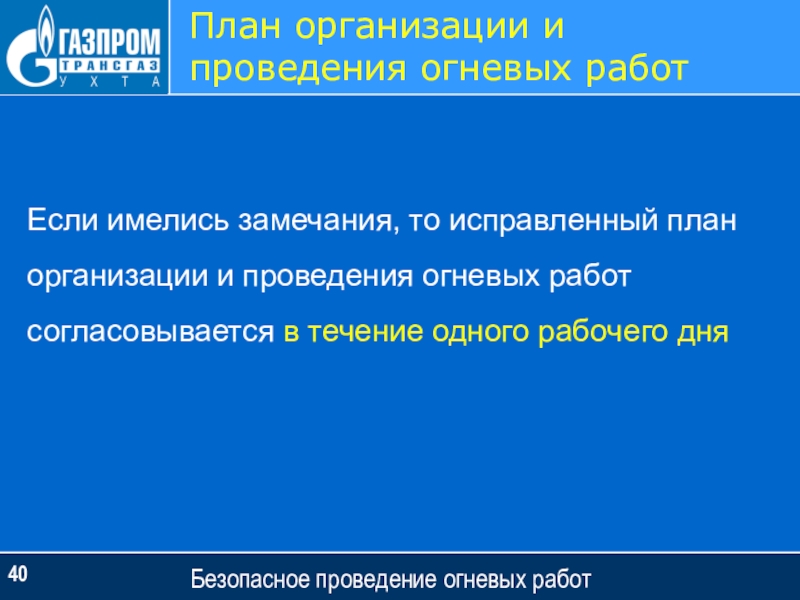

Слайд 40Безопасное проведение огневых работ
План организации и проведения огневых работ
Если имелись
замечания, то исправленный план организации и проведения огневых работ согласовывается
в течение одного рабочего дня

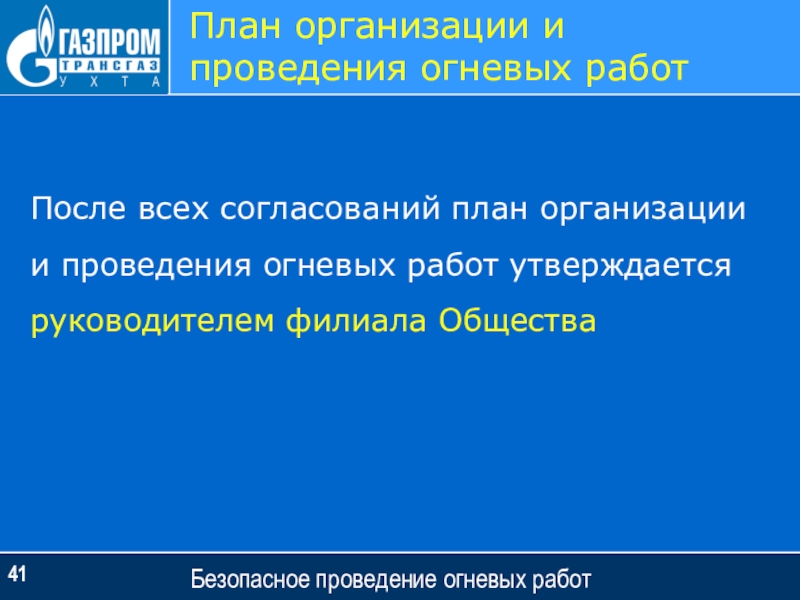

Слайд 41Безопасное проведение огневых работ
План организации и проведения огневых работ
После всех
согласований план организации и проведения огневых работ утверждается руководителем филиала
Общества
Слайд 42Безопасное проведение огневых работ
План организации и проведения огневых работ
Согласованный и
утвержденный план организации и проведения огневых работ регистрируется начальником смены
(диспетчер) диспетчерской службы филиала Общества в журнале регистрации планов огневых работ
Слайд 43Безопасное проведение огневых работ
ПОДГОТОВКА И ПРОВЕДЕНИЕ ОГНЕВЫХ РАБОТ
Слайд 44Безопасное проведение огневых работ
Подготовка объекта
Подготовка газового объекта к огневым работам
осуществляется эксплуатационным персоналом филиала в соответствии с нарядом-допуском и планом
организации и проведения работ
Слайд 45Безопасное проведение огневых работ
Подготовка объекта
Слайд 46Безопасное проведение огневых работ
Подготовка объекта
Место проведения огневых работ должно быть
обеспечено первичными средствами пожаротушения
Слайд 47Безопасное проведение огневых работ
Подготовка объекта
Рабочая зона огневых работ должна быть
подготовлена для безопасного и удобного их выполнения
Слайд 48Безопасное проведение огневых работ
Подготовка объекта
Место проведения огневых работ должно быть
надежно отключено от взрывоопасных и вредных веществ
Доступ в рабочую зоны
посторонних должен быть запрещен
Слайд 49Безопасное проведение огневых работ
Подготовка объекта
Горючие вещества и материалы должны быть
удалены в радиусе не менее 5 метров в зависимости от
высоты точки проведения огневых работ
Слайд 50Безопасное проведение огневых работ

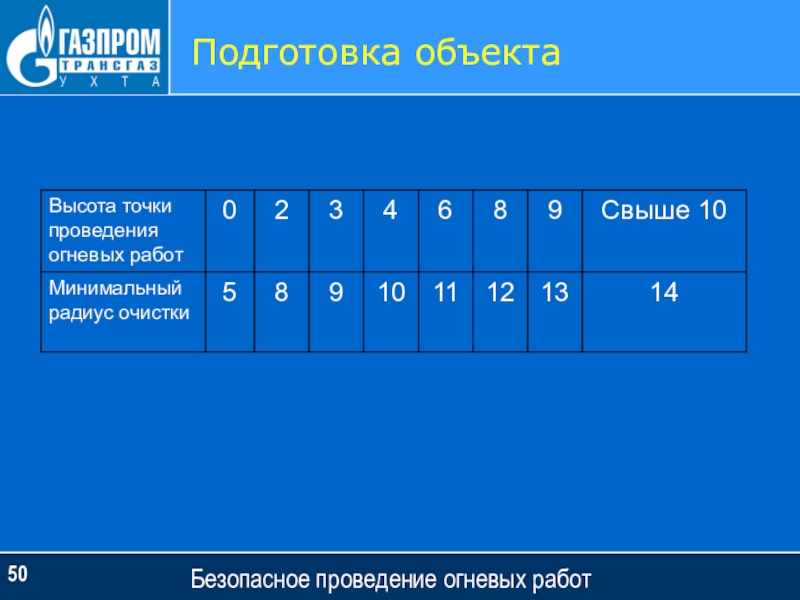

Подготовка объекта
Слайд 51Безопасное проведение огневых работ
Подготовка объекта
В зоне выполнения огневых работ следует
проверить плотность закрытия люков колодцев канализации
Крышки колодцев должны быть
засыпаны слоем песка не менее 10 см в стальном или железобетонном кольце
Слайд 52Безопасное проведение огневых работ
Подготовка объекта
Устанавливаются щиты высотой 2 м для
ограждения зоны производства огневых работ в сторону технологических аппаратов, установок
и других узлов, находящихся под рабочим давлением и расположенных ближе 20 м
Слайд 53Безопасное проведение огневых работ
Проведение работ
Огневые работы разрешается начинать после выполнения
в полном объеме подготовительных работ
Слайд 54Безопасное проведение огневых работ
Проведение работ

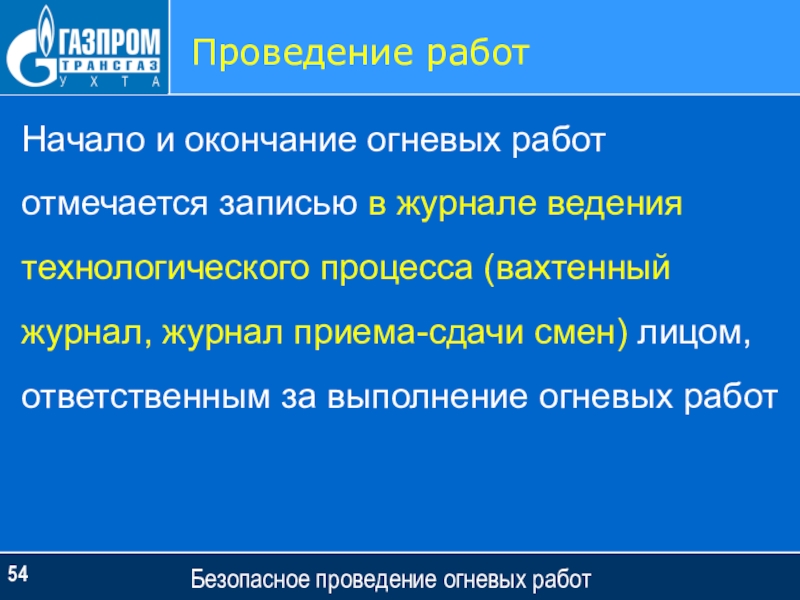

Начало и окончание огневых работ отмечается
записью в журнале ведения технологического процесса (вахтенный журнал, журнал приема-сдачи
смен) лицом, ответственным за выполнение огневых работ
Слайд 55Безопасное проведение огневых работ
Проведение работ
Огневые работы могут выполняться при содержании
газа в воздухе рабочей зоны не выше 20% от НКПВ
Слайд 56Безопасное проведение огневых работ
Проведение работ
При повышении концентрации газа более 20%
от НКПВ огневые работы необходимо немедленно прекратить, а людей вывести
из опасной зоны
Слайд 57Безопасное проведение огневых работ
Проведение работ

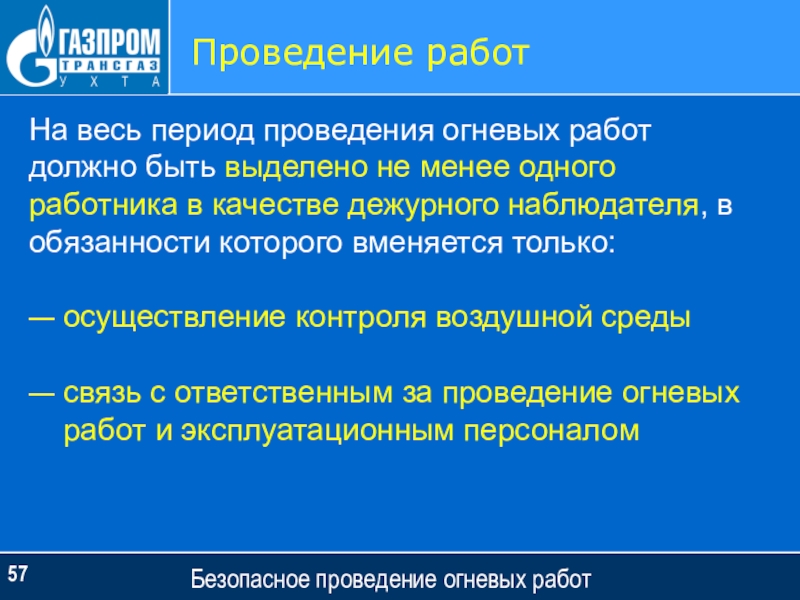

На весь период проведения огневых работ
должно быть выделено не менее одного работника в качестве дежурного
наблюдателя, в обязанности которого вменяется только:
— осуществление контроля воздушной среды
— связь с ответственным за проведение огневых
работ и эксплуатационным персоналом
Слайд 58Безопасное проведение огневых работ
Проведение работ
Начало и проведение огневых работ должны
осуществляться в присутствии лица, ответственного за выполнение работ, контролирующего работу
исполнителей
Слайд 59Безопасное проведение огневых работ
Проведение работ
В зоне проведения огневых работ не
допускается нахождение лиц,
не занятых выполнением работ
Слайд 60Безопасное проведение огневых работ
Проведение работ
Допуск к месту огневых работ представителей
государственных органов власти, органов надзора осуществляется только при:
— предъявлении удостоверений
личности
— разрешении лица, ответственного за
проведение огневых работ
Слайд 61Безопасное проведение огневых работ
Проведение работ
Распоряжения представителей вышестоящих и надзорных организаций,
связанные с выполнением огневых работ, должны передаваться персоналу только через
ответственного за их проведение
Слайд 62Безопасное проведение огневых работ
Проведение работ

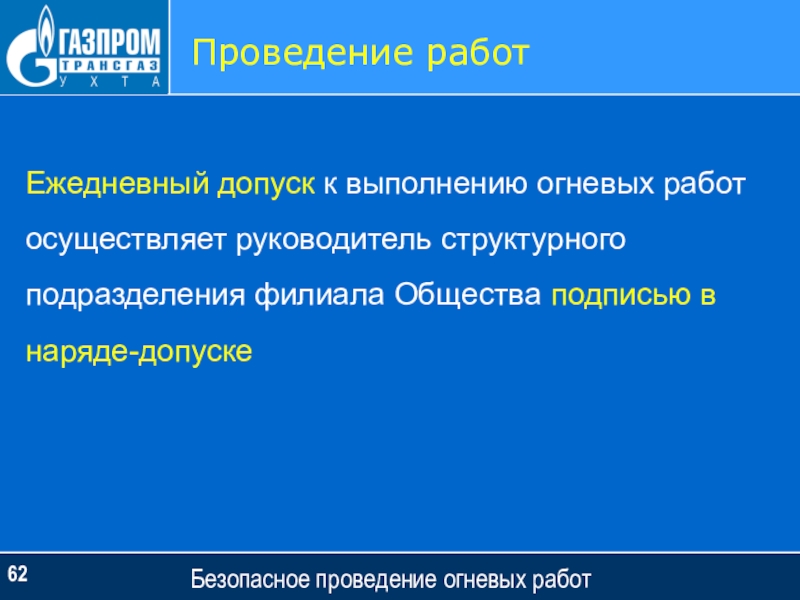

Ежедневный допуск к выполнению огневых работ
осуществляет руководитель структурного подразделения филиала Общества подписью в наряде-допуске
Слайд 63Безопасное проведение огневых работ
Проведение работ
Частота замеров загазованности устанавливается исходя из
условий проведения огневых работ, но не реже 1 раза в
30 минут с фиксированием результатов в наряде-допуске
Слайд 64Безопасное проведение огневых работ
Проведение работ
Огневые работы галерее нагнетателей с работающими
агрегатами разрешается при наличии письменного разрешения руководства Общества, руководителем работ
назначается начальник (главный инженер) филиала
Слайд 65Безопасное проведение огневых работ

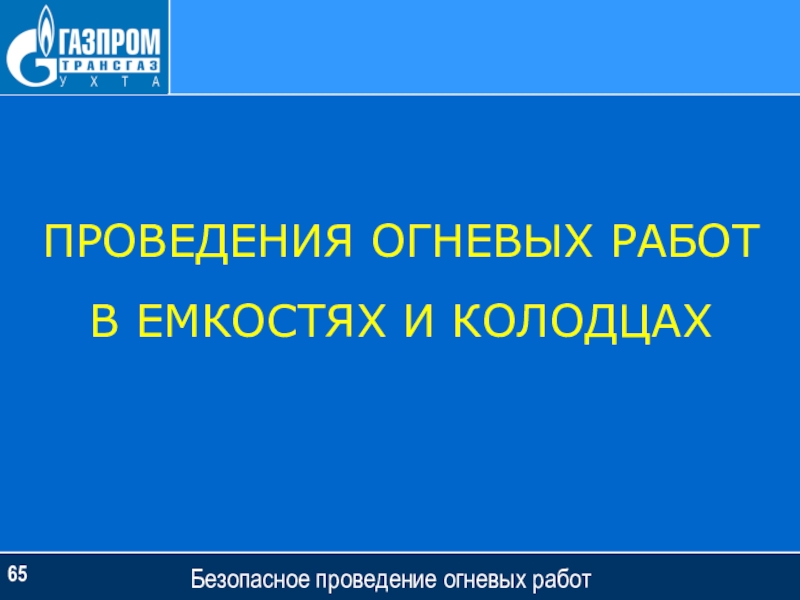

ПРОВЕДЕНИЯ ОГНЕВЫХ РАБОТ В ЕМКОСТЯХ И КОЛОДЦАХ
Слайд 66Безопасное проведение огневых работ
Проведение работ
Для работ внутри сосуда или колодца
должна быть назначена бригада в составе не менее трех человек:
работающий в сосуде (колодце) и два дублера (наблюдающих) снаружи
Слайд 67Безопасное проведение огневых работ
Проведение работ
Перед работой в сосуде или колодце
следует провести анализ воздушной среды на соответствующие вредные вещества
Замеры проводятся
газоанализатором не менее чем в трех точках, начиная от входа (у люка)
Слайд 68Безопасное проведение огневых работ
Проведение работ
При проведении работ обязательно использование страховочной
привязи для страховки и вынужденного подъема из сосуда
Слайд 69Безопасное проведение огневых работ
Проведение работ

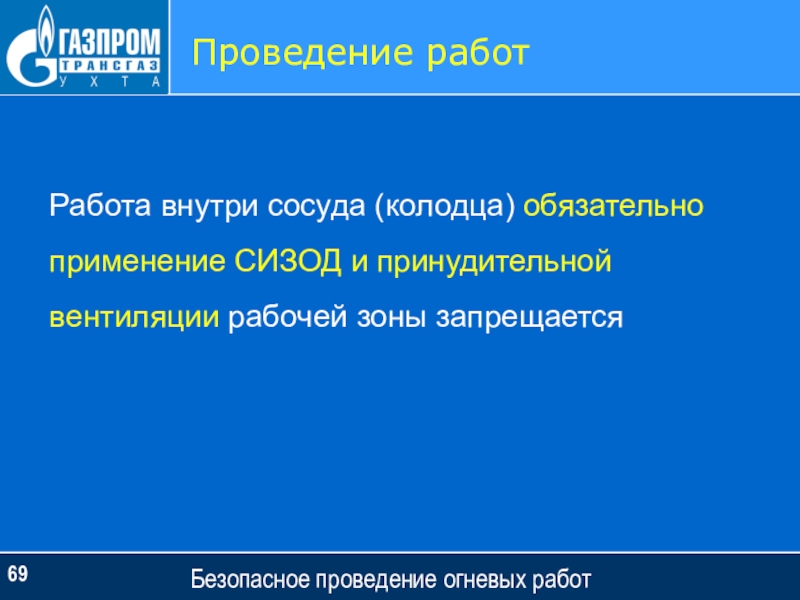

Работа внутри сосуда (колодца) обязательно применение
СИЗОД и принудительной вентиляции рабочей зоны запрещается
Слайд 70Безопасное проведение огневых работ
СПАСИБО ЗА ВНИМАНИЕ
Лацыба Дмитрий Васильевич
Преподаватель УПЦ
Тел.
газ: 7-20-73
E-mail: dlacyba@sgp.gazprom.ru
