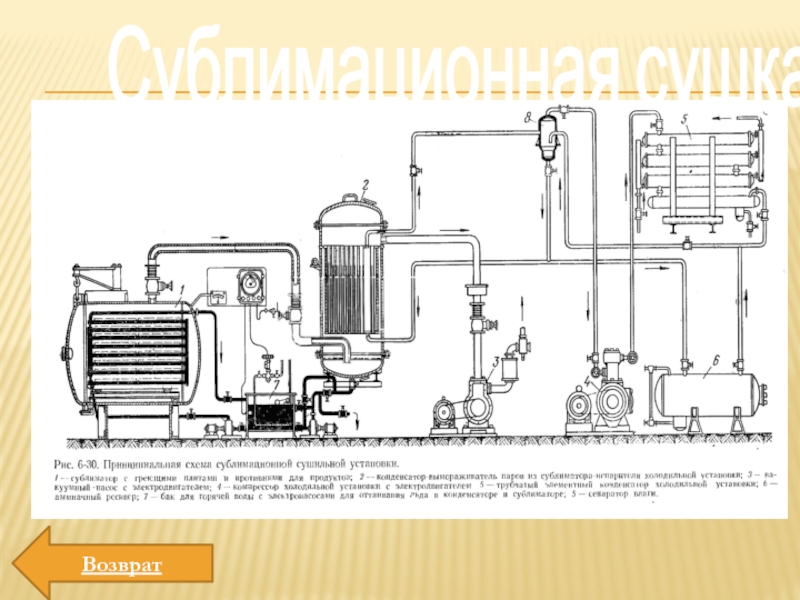

- 9. Сублимационная сушкаВозврат
- 10. НазадКонтактная сушка
- 11. Абсолютная влажность – количество водяного

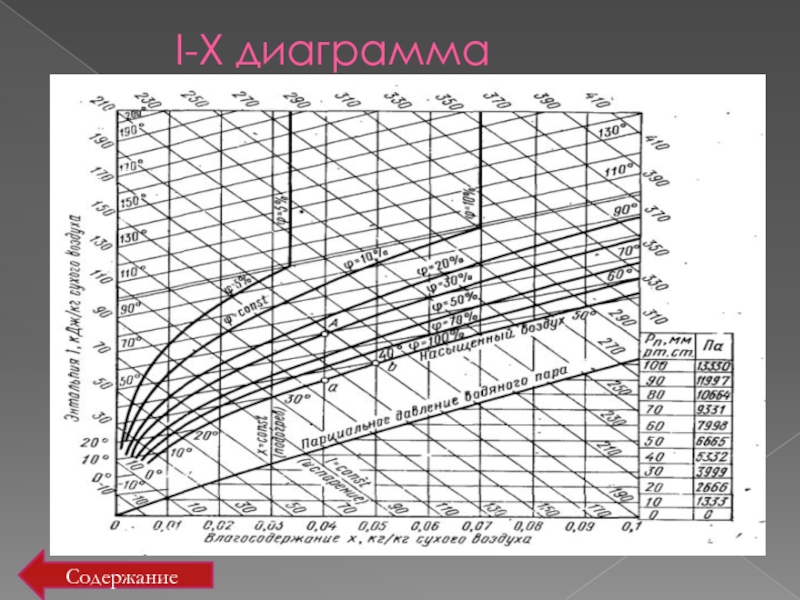

- 12. СодержаниеI-X диаграмма
- 13. Материальный и тепловой баланс конвективной сушкиДалее
- 14. СушкаОбозначим:G1 – количество влажного материала, кг/ч.G2 –
- 15. Материальный баланс
- 16. Скорость сушкиСкорость сушки U определяется количеством влаги
- 17. Скачать презентанцию
СУШКАСодержание
Слайды и текст этой презентации
Слайд 3Общие сведения
Основные параметры влажного газа [I-X]-диаграмма

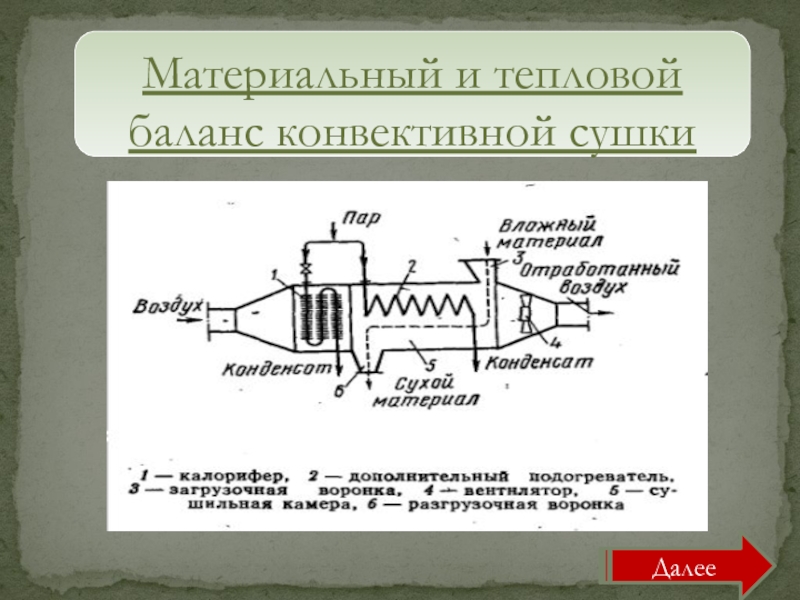

Материальный и тепловой баланс
конвективной сушки
Скорость сушки
СОДЕРЖАНИЕ
![Общие сведения Основные параметры влажного газа [I-X]-диаграммаМатериальный и тепловой баланс конвективной сушкиСкорость сушкиСОДЕРЖАНИЕ](/img/thumbs/3c86ee2c86d35af2296cb71123123f50-800x.jpg "ОГТИ 20 1 1 г Общие сведения Основные параметры влажного газа [I-X]-диаграммаМатериальный и тепловой баланс конвективной сушкиСкорость сушкиСОДЕРЖАНИЕ")

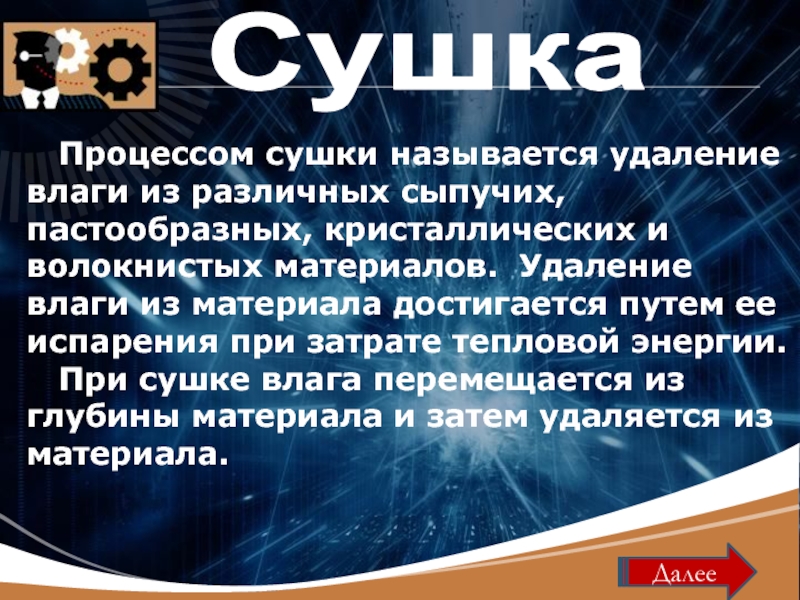

Слайд 4 Процессом сушки называется удаление влаги из различных сыпучих,
пастообразных, кристаллических и волокнистых материалов. Удаление влаги из материала достигается
путем ее испарения при затрате тепловой энергии. При сушке влага перемещается из глубины материала и затем удаляется из материала.Сушка
Далее

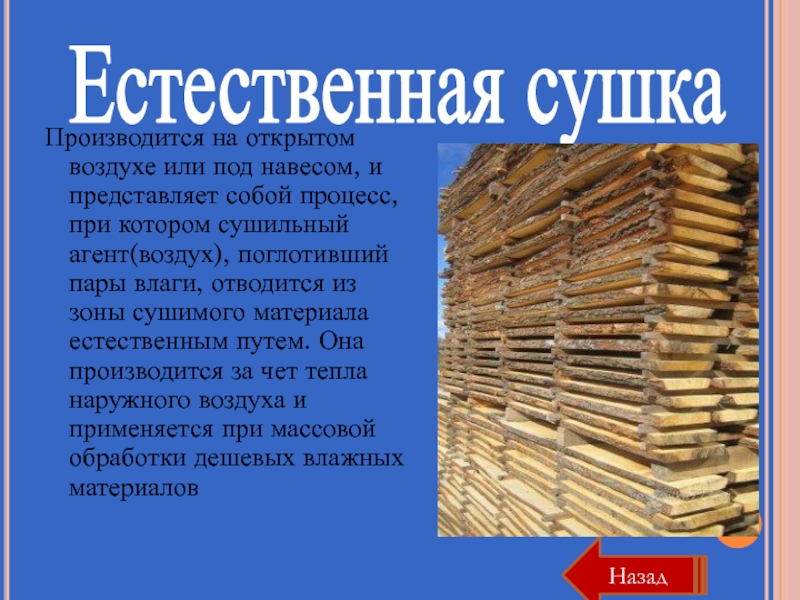

Слайд 6Производится на открытом воздухе или под навесом, и представляет собой
процесс, при котором сушильный агент(воздух), поглотивший пары влаги, отводится из
зоны сушимого материала естественным путем. Она производится за чет тепла наружного воздуха и применяется при массовой обработки дешевых влажных материаловЕстественная сушка
Назад

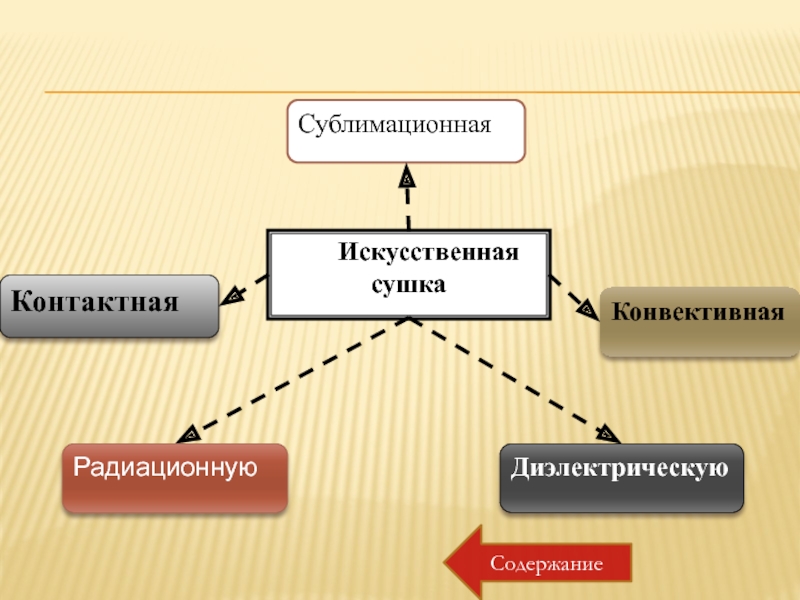

Слайд 7 Искусственная сушка
Радиационную

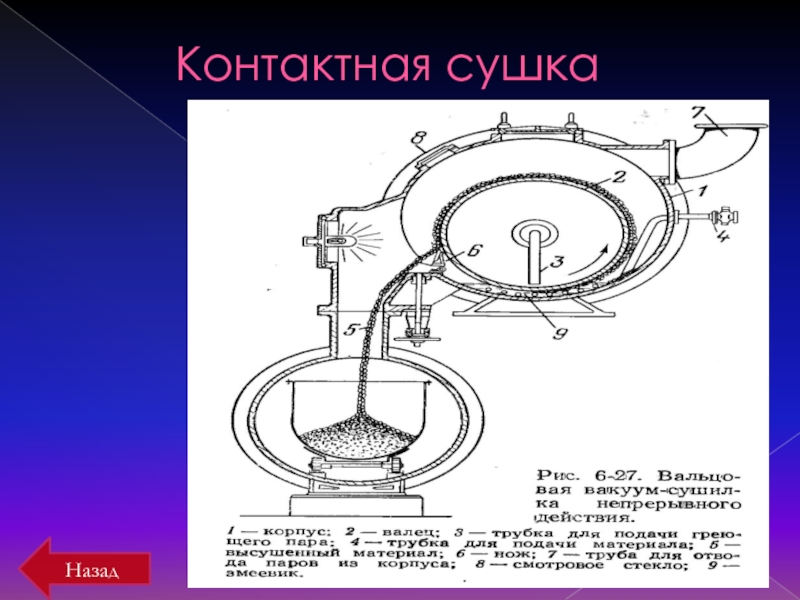

Контактная

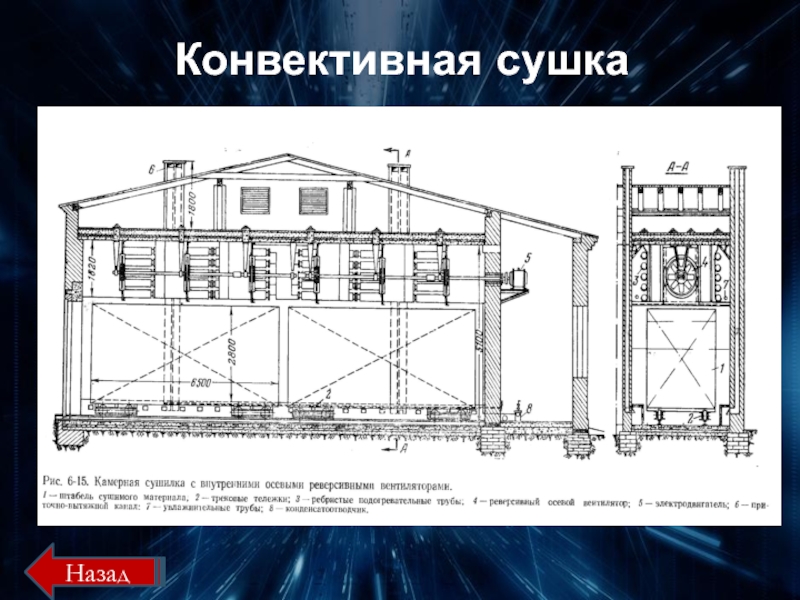

Конвективная
Содержание
Диэлектрическую
Сублимационная
Слайд 11

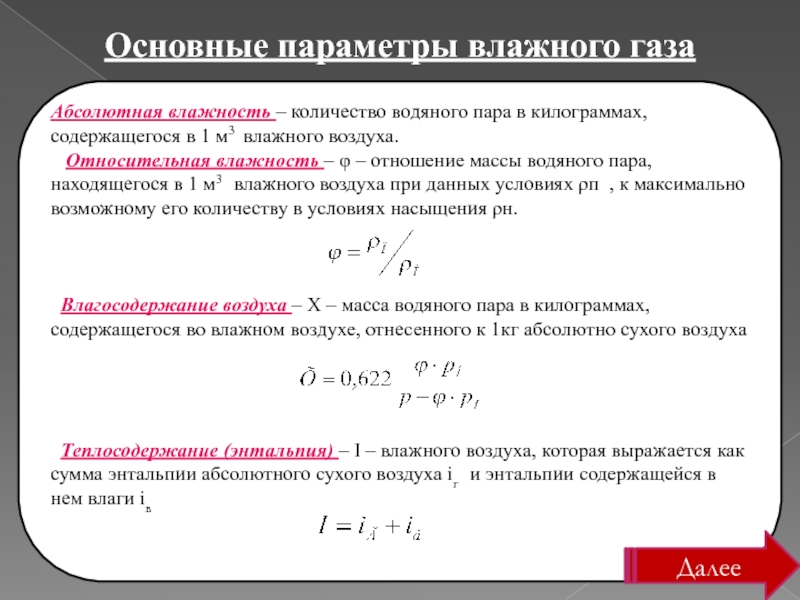

Абсолютная влажность – количество водяного пара в килограммах,
содержащегося в 1 м3 влажного воздуха.
Относительная влажность
– φ – отношение массы водяного пара, находящегося в 1 м3 влажного воздуха при данных условиях ρп , к максимально возможному его количеству в условиях насыщения ρн.Влагосодержание воздуха – Х – масса водяного пара в килограммах, содержащегося во влажном воздухе, отнесенного к 1кг абсолютно сухого воздуха
Теплосодержание (энтальпия) – I – влажного воздуха, которая выражается как сумма энтальпии абсолютного сухого воздуха iг и энтальпии содержащейся в нем влаги iв
Далее
Основные параметры влажного газа
Слайд 14Сушка

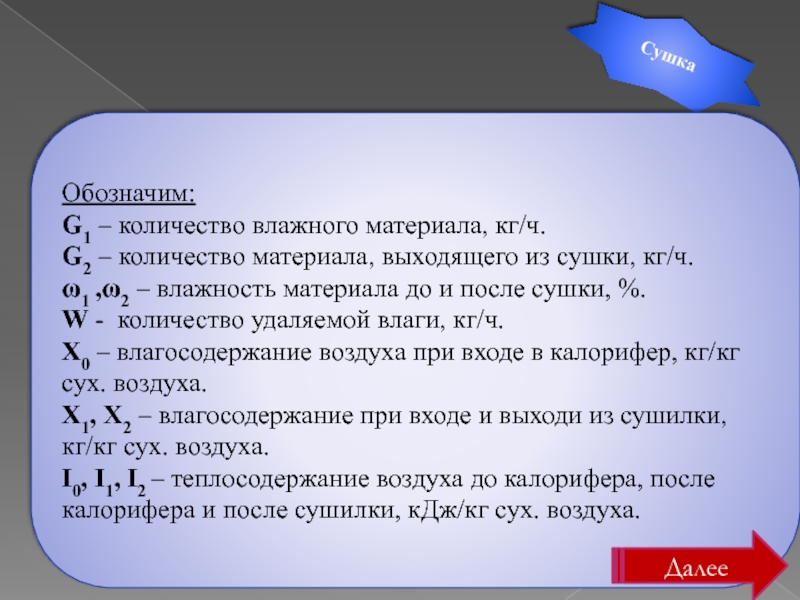

Обозначим:
G1 – количество влажного материала, кг/ч.
G2 – количество материала, выходящего
из сушки, кг/ч.
ω1 ,ω2 – влажность материала до и после
сушки, %.W - количество удаляемой влаги, кг/ч.
X0 – влагосодержание воздуха при входе в калорифер, кг/кг сух. воздуха.
X1, X2 – влагосодержание при входе и выходи из сушилки, кг/кг сух. воздуха.
I0, I1, I2 – теплосодержание воздуха до калорифера, после калорифера и после сушилки, кДж/кг сух. воздуха.
Далее
Слайд 15
Материальный баланс по всему материалу,
подвергаемый процессу сушки:
По абсолютно сухому веществу в высушиваемом материале:
Из материального
баланса получают количество высушенного материалаКоличество удаляемой влаги:
Общий расход абсолютного сухого воздуха на сушку:
Содержание

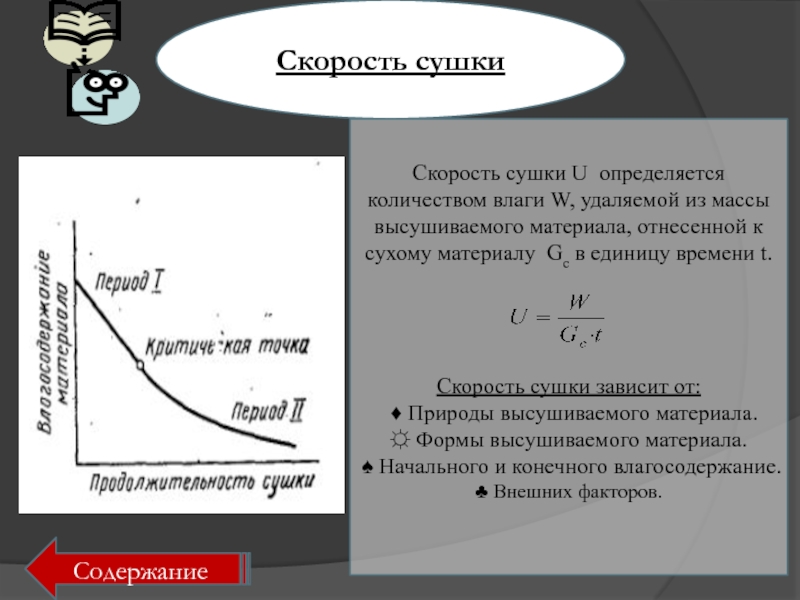

Слайд 16Скорость сушки
Скорость сушки U определяется количеством влаги W, удаляемой из
массы высушиваемого материала, отнесенной к сухому материалу Gс в единицу
времени t.Скорость сушки зависит от:
♦ Природы высушиваемого материала.
☼ Формы высушиваемого материала.
♠ Начального и конечного влагосодержание.
♣ Внешних факторов.
Содержание
