Материалы к общественным слушаниям в Туруханском районе по объекту:

«Временный накопитель бурового шлама Ванкорского месторождения, для хранения отходов сроком до 3-х лет»

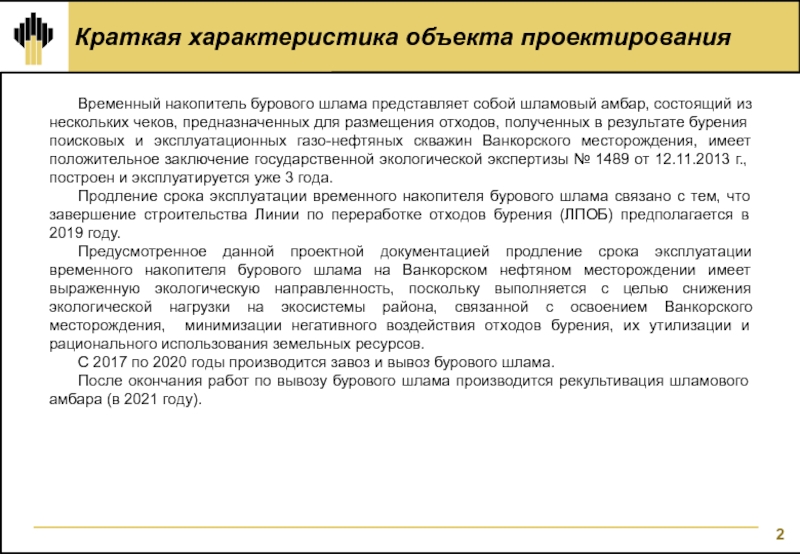

амбар, состоящий из нескольких чеков, предназначенных для размещения отходов, полученных

в результате бурения поисковых и эксплуатационных газо-нефтяных скважин Ванкорского месторождения, имеет положительное заключение государственной экологической экспертизы № 1489 от 12.11.2013 г., построен и эксплуатируется уже 3 года.
Продление срока эксплуатации временного накопителя бурового шлама связано с тем, что завершение строительства Линии по переработке отходов бурения (ЛПОБ) предполагается в 2019 году.
Предусмотренное данной проектной документацией продление срока эксплуатации временного накопителя бурового шлама на Ванкорском нефтяном месторождении имеет выраженную экологическую направленность, поскольку выполняется с целью снижения экологической нагрузки на экосистемы района, связанной с освоением Ванкорского месторождения, минимизации негативного воздействия отходов бурения, их утилизации и рационального использования земельных ресурсов.
С 2017 по 2020 годы производится завоз и вывоз бурового шлама.
После окончания работ по вывозу бурового шлама производится рекультивация шламового амбара (в 2021 году).

в северо-восточной части Западно‑Сибирской равнины на границе со Среднесибирским плоскогорьем,

на левом берегу р. Большая Хета.

Туруханском муниципальном районе Красноярского края.

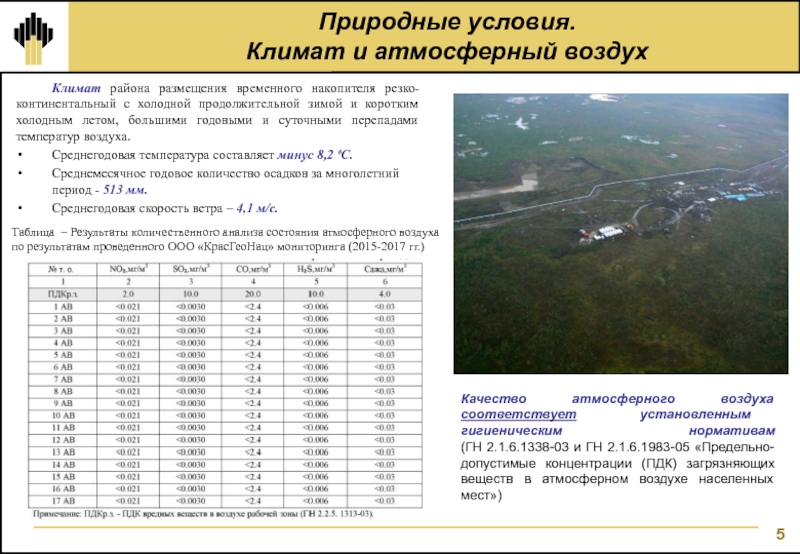

резко-континентальный с холодной продолжительной зимой и коротким холодным летом, большими

годовыми и суточными перепадами температур воздуха.
Среднегодовая температура составляет минус 8,2 ºС.
Среднемесячное годовое количество осадков за многолетний период - 513 мм.
Среднегодовая скорость ветра – 4,1 м/с.

Таблица – Результаты количественного анализа состояния атмосферного воздуха по результатам проведенного ООО «КрасГеоНац» мониторинга (2015-2017 гг.)

Качество атмосферного воздуха соответствует установленным гигиеническим нормативам (ГН 2.1.6.1338-03 и ГН 2.1.6.1983-05 «Предельно-допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест»)

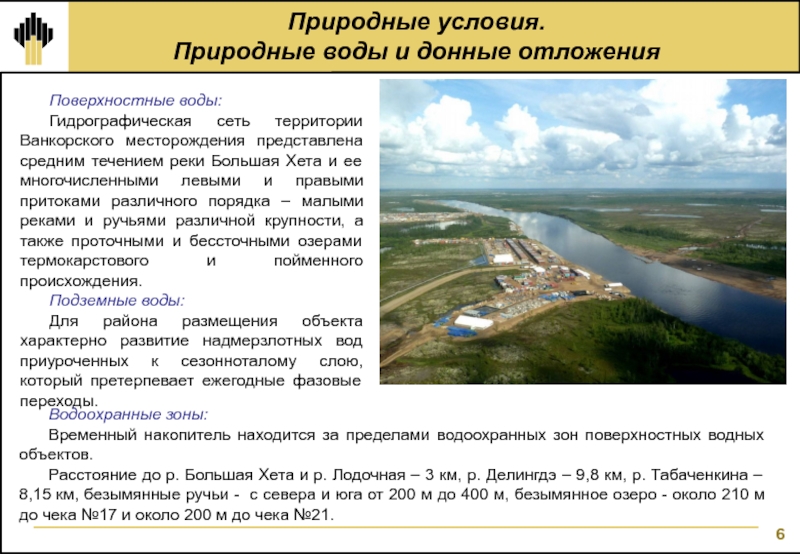

Ванкорского месторождения представлена средним течением реки Большая Хета и ее

многочисленными левыми и правыми притоками различного порядка – малыми реками и ручьями различной крупности, а также проточными и бессточными озерами термокарстового и пойменного происхождения.
Подземные воды:
Для района размещения объекта характерно развитие надмерзлотных вод приуроченных к сезонноталому слою, который претерпевает ежегодные фазовые переходы.

Водоохранные зоны:
Временный накопитель находится за пределами водоохранных зон поверхностных водных объектов.
Расстояние до р. Большая Хета и р. Лодочная – 3 км, р. Делингдэ – 9,8 км, р. Табаченкина – 8,15 км, безымянные ручьи - с севера и юга от 200 м до 400 м, безымянное озеро - около 210 м до чека №17 и около 200 м до чека №21.

тундровую заболоченную равнину с густой сетью рек и озер. В

рельефе развиты поверхности, образованные мерзлотными процессами. Многолетняя мерзлота на площади работ имеет почти сплошное распространение, мощность мерзлотного слоя достигает 450 - 550 м.

В структуре ландшафтов территории размещения объекта преобладает группа плоскоместных и слабонаклонных, слаборасчлененных, заболоченных по понижениям междуречных равнин, занятых тундровыми комплексами.
Ввиду того, что объект построен, эксплуатируется уже в течение 3-х лет, естественных ландшафтов на территории расположения объектов не сохранилось

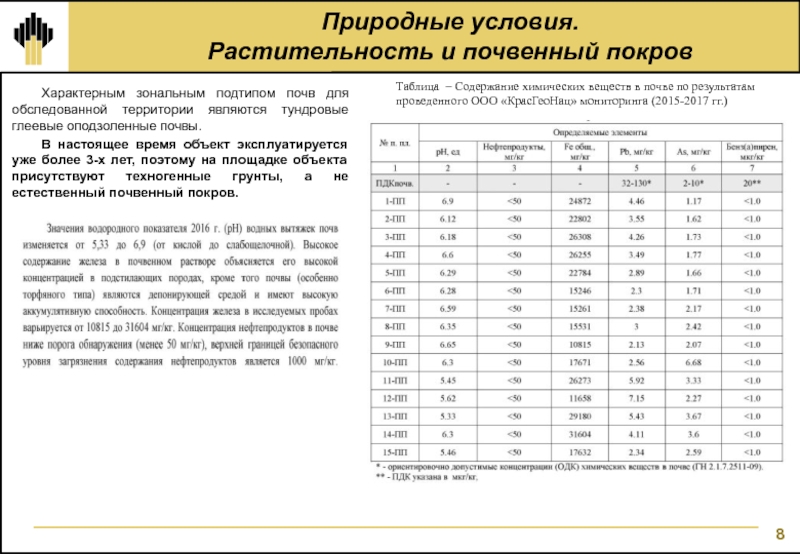

обследованной территории являются тундровые глеевые оподзоленные почвы.
В настоящее время объект

эксплуатируется уже более 3-х лет, поэтому на площадке объекта присутствуют техногенные грунты, а не естественный почвенный покров.

Таблица – Содержание химических веществ в почве по результатам проведенного ООО «КрасГеоНац» мониторинга (2015-2017 гг.)

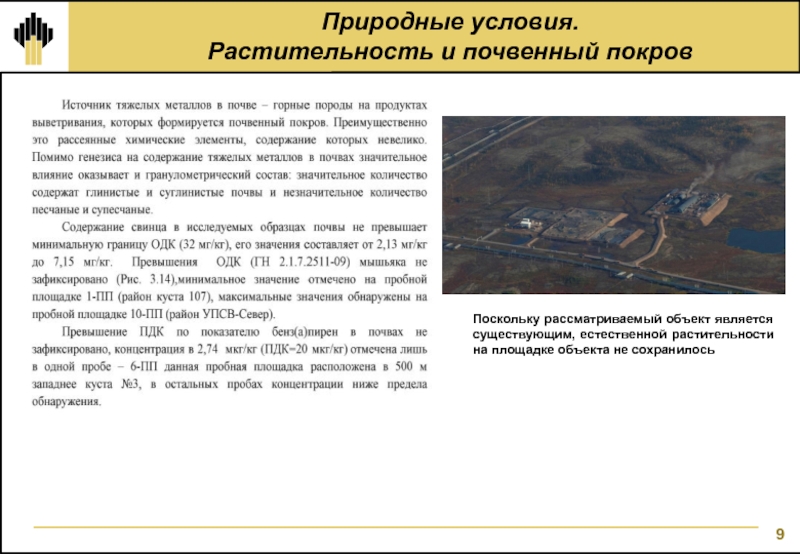

естественной растительности на площадке объекта не сохранилось

природных и искусственных радионуклидов в почвах и грунтах рассматриваемой территории

находится в пределах фонового уровня, наблюдаемого в данном регионе на протяжении ряда лет.
Уровень мощности эквивалентной дозы (МЭД) внешнего гамма-излучения не превышает 0,1 мкЗв/час, что соответствует нормальному естественному уровню МЭД внешнего гамма-излучения на открытых территориях в России (до 0,2 мкЗв/час).
Значение активности цезия-137 в почве в пределах участков изысканий не превышает 6 Бк/кг. Эффективная удельная активность (Аэфф) природных радионуклидов в почве участков изысканий не превышает 111 Бк/кг, что соответствует требованиям НРБ-99
Значения плотности потока радона (ППР) на рассматриваемой территории в целом не превысили 20 мБк/с•м², при нормативном уровне ≤ 80 мБк/с•м².,
Показатели радиационной безопасности территории соответствуют требованиям санитарных правил и гигиенических нормативов (СанПиН 2.6.1.2523-09, СП 2.6.1.2612-10, СанПиН 2.6.1.2800-10).

В соответствии с разработанной ООО «Растам-экология» Программой мониторинга на Ванкорском месторождении в 2014-2016 гг. в последующие периоды будут продолжены наблюдения за концентрациями химическими элементами в растительном покрове.

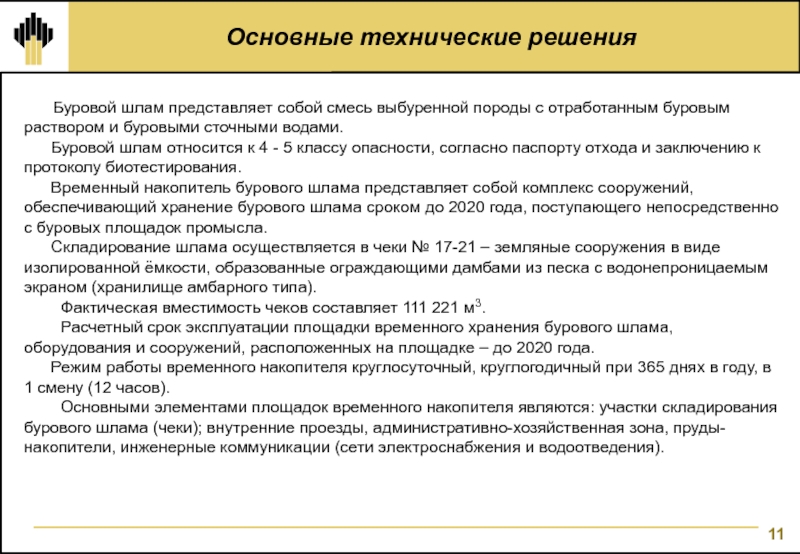

раствором и буровыми сточными водами. Буровой шлам относится

к 4 - 5 классу опасности, согласно паспорту отхода и заключению к протоколу биотестирования. Временный накопитель бурового шлама представляет собой комплекс сооружений, обеспечивающий хранение бурового шлама сроком до 2020 года, поступающего непосредственно с буровых площадок промысла. Складирование шлама осуществляется в чеки № 17-21 – земляные сооружения в виде изолированной ёмкости, образованные ограждающими дамбами из песка с водонепроницаемым экраном (хранилище амбарного типа). Фактическая вместимость чеков составляет 111 221 м3. Расчетный срок эксплуатации площадки временного хранения бурового шлама, оборудования и сооружений, расположенных на площадке – до 2020 года. Режим работы временного накопителя круглосуточный, круглогодичный при 365 днях в году, в 1 смену (12 часов). Основными элементами площадок временного накопителя являются: участки складирования бурового шлама (чеки); внутренние проезды, административно-хозяйственная зона, пруды-накопители, инженерные коммуникации (сети электроснабжения и водоотведения).

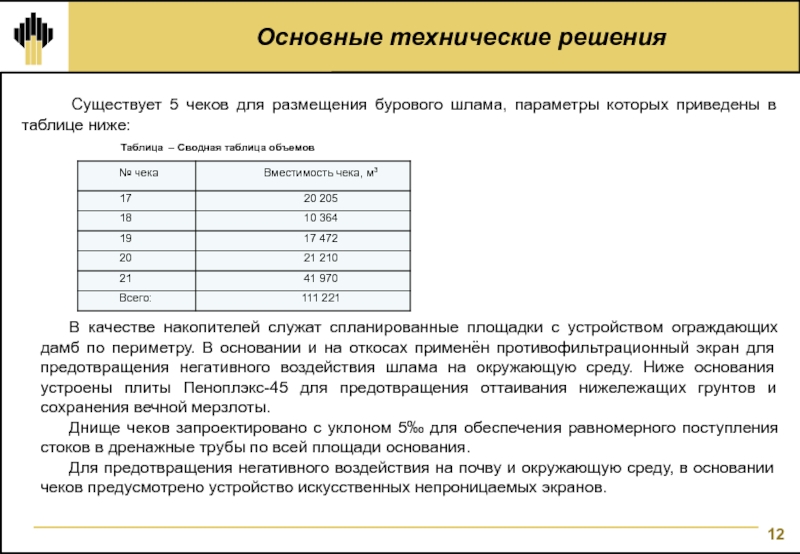

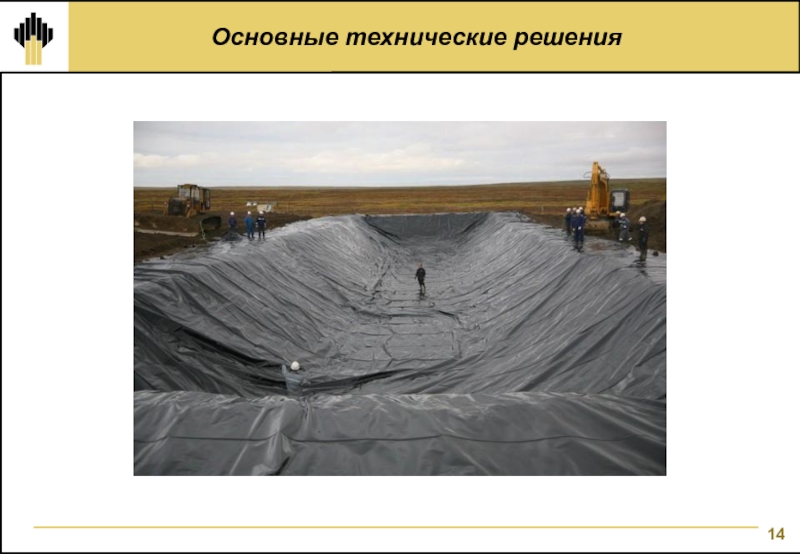

Основные технические решения

шлама, параметры которых приведены в таблице ниже:


В качестве

накопителей служат спланированные площадки с устройством ограждающих дамб по периметру. В основании и на откосах применён противофильтрационный экран для предотвращения негативного воздействия шлама на окружающую среду. Ниже основания устроены плиты Пеноплэкс-45 для предотвращения оттаивания нижележащих грунтов и сохранения вечной мерзлоты.
Днище чеков запроектировано с уклоном 5‰ для обеспечения равномерного поступления стоков в дренажные трубы по всей площади основания.
Для предотвращения негативного воздействия на почву и окружающую среду, в основании чеков предусмотрено устройство искусственных непроницаемых экранов.

Таблица – Сводная таблица объемов

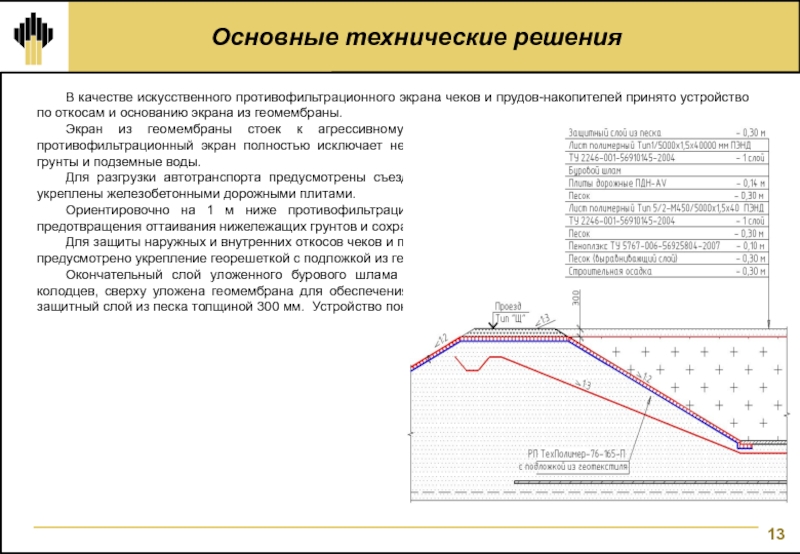

принято устройство по откосам и основанию экрана из геомембраны.
Экран

из геомембраны стоек к агрессивному химическому воздействию рН 1-12. Принятый противофильтрационный экран полностью исключает негативное влияние бурового шлама на нижележащие грунты и подземные воды.
Для разгрузки автотранспорта предусмотрены съезды в чеки. Поверхности съездов и основания чеков укреплены железобетонными дорожными плитами.
Ориентировочно на 1 м ниже противофильтрационного экрана устроены плиты Пеноплэкс-45 для предотвращения оттаивания нижележащих грунтов и сохранения вечной мерзлоты.
Для защиты наружных и внутренних откосов чеков и прудов земляного полотна от атмосферных воздействий предусмотрено укрепление георешеткой с подложкой из геотекстиля, заполнитель георешётки – песок.
Окончательный слой уложенного бурового шлама формируется с уклоном 5‰ в сторону дренажных колодцев, сверху уложена геомембрана для обеспечения стока поверхностных вод в колодцы. Затем уложен защитный слой из песка толщиной 300 мм. Устройство покрытия чеков приведено на рисунке:

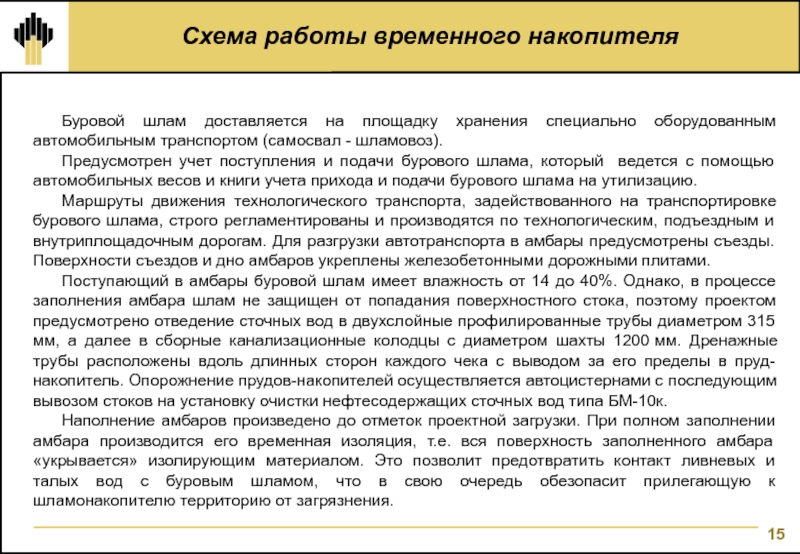

оборудованным автомобильным транспортом (самосвал - шламовоз).
Предусмотрен учет поступления и подачи

бурового шлама, который ведется с помощью автомобильных весов и книги учета прихода и подачи бурового шлама на утилизацию.
Маршруты движения технологического транспорта, задействованного на транспортировке бурового шлама, строго регламентированы и производятся по технологическим, подъездным и внутриплощадочным дорогам. Для разгрузки автотранспорта в амбары предусмотрены съезды. Поверхности съездов и дно амбаров укреплены железобетонными дорожными плитами.
Поступающий в амбары буровой шлам имеет влажность от 14 до 40%. Однако, в процессе заполнения амбара шлам не защищен от попадания поверхностного стока, поэтому проектом предусмотрено отведение сточных вод в двухслойные профилированные трубы диаметром 315 мм, а далее в сборные канализационные колодцы с диаметром шахты 1200 мм. Дренажные трубы расположены вдоль длинных сторон каждого чека с выводом за его пределы в пруд-накопитель. Опорожнение прудов-накопителей осуществляется автоцистернами с последующим вывозом стоков на установку очистки нефтесодержащих сточных вод типа БМ-10к.
Наполнение амбаров произведено до отметок проектной загрузки. При полном заполнении амбара производится его временная изоляция, т.е. вся поверхность заполненного амбара «укрывается» изолирующим материалом. Это позволит предотвратить контакт ливневых и талых вод с буровым шламом, что в свою очередь обезопасит прилегающую к шламонакопителю территорию от загрязнения.

хранения бурового шлама, включая изолированные амбары, соответствующей организацией рельефа направляются

в дождеприемный пруд-накопитель.
Излишки загрязненных вод из пруда-накопителя, путем откачки специализированным транспортом, направляются для очистки на установку БМ-10к, расположенную  на опорной базе промысла «Ванкор».
Вывоз бурового шлама осуществляется на линию переработки отходов бурения (ЛПОБ). Проектная мощность установки по переработке отходов бурения принята 175-200 тыс. тонн в год.
График бурения Ванкорского нефтяного месторождения приведен в таблице ниже:



На сегодняшний день чеки шламовых амбаров наполнены почти полностью, ин-формация по наличию свободного места приведена в таблице ниже (по состоянию на 01 августа 2017 года).
Вывоз бурового шлама осуществляется шламовозами (2 шт.). Наполнение шламовозов происходит при помощи экскаватора (1 шт.). В зимнее время замерший буровой шлам предварительно рыхлится с помощью экскаватора с навесной роторной фрезой (для разрушения смерзшегося бурового шлама до необходимой фракции) (1 шт).

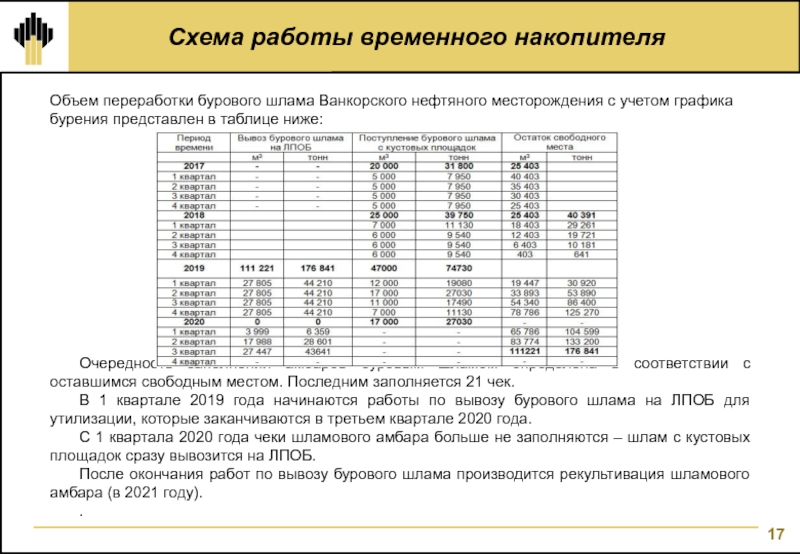

с учетом графика бурения представлен в таблице ниже:






Очередность заполнения амбаров

буровым шламом определена в соответствии с оставшимся свободным местом. Последним заполняется 21 чек.
В 1 квартале 2019 года начинаются работы по вывозу бурового шлама на ЛПОБ для утилизации, которые заканчиваются в третьем квартале 2020 года.
С 1 квартала 2020 года чеки шламового амбара больше не заполняются – шлам с кустовых площадок сразу вывозится на ЛПОБ.
После окончания работ по вывозу бурового шлама производится рекультивация шламового амбара (в 2021 году).
.

принято в соответствии с ГОСТ 17.5.1.02-85 – природоохранное направление с

задерновыванием земельных участков.
Технический этап рекультивации включает в себя следующие основные операции:
сбор и вывоз с рекультивируемой территории отходов производства и потребления (металл, мусор, реагенты и др.);
ликвидация конструктивных элементов временного накопителя бурового шлама, а так же вывоз грунта тела и основания накопителя;
тщательная планировка рекультивируемой территории - таким образом, чтобы на ней отсутствовали углубления, не имеющие стока воды, что позволит предотвратить развитие экзогенных процессов;
аналитический контроль состояния грунта.

Биологический этап состоит из следующих видов агротехнических мероприятий:
-фрезерование;
-внесение комплексных минеральных удобрений;
-посев семян многолетних трав с нормой высева 120 кг/га.
Рекомендуется по возможности использование местных семян или районированных сортов следующих трав: костер безостый, канареечник тростниковидный, овсяница луговая, тимофеевка луговая.
На второй год производства работ необходимо провести контроль качества рекультивации.
При необходимости на участках выпавших трав, (места вымокания или вымораживания растений), необходимо провести восстановление травостоя путем подсева многолетних трав, в оптимальные сроки.

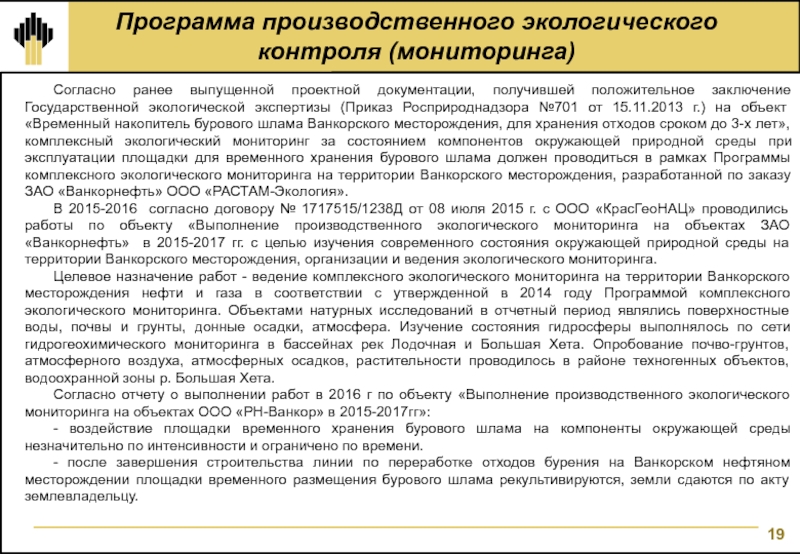

получившей положительное заключение Государственной экологической экспертизы (Приказ Росприроднадзора №701 от

15.11.2013 г.) на объект «Временный накопитель бурового шлама Ванкорского месторождения, для хранения отходов сроком до 3-х лет», комплексный экологический мониторинг за состоянием компонентов окружающей природной среды при эксплуатации площадки для временного хранения бурового шлама должен проводиться в рамках Программы комплексного экологического мониторинга на территории Ванкорского месторождения, разработанной по заказу ЗАО «Ванкорнефть» ООО «РАСТАМ-Экология».
В 2015-2016 согласно договору № 1717515/1238Д от 08 июля 2015 г. с ООО «КрасГеоНАЦ» проводились работы по объекту «Выполнение производственного экологического мониторинга на объектах ЗАО «Ванкорнефть» в 2015-2017 гг. с целью изучения современного состояния окружающей природной среды на территории Ванкорского месторождения, организации и ведения экологического мониторинга.
Целевое назначение работ - ведение комплексного экологического мониторинга на территории Ванкорского месторождения нефти и газа в соответствии с утвержденной в 2014 году Программой комплексного экологического мониторинга. Объектами натурных исследований в отчетный период являлись поверхностные воды, почвы и грунты, донные осадки, атмосфера. Изучение состояния гидросферы выполнялось по сети гидрогеохимического мониторинга в бассейнах рек Лодочная и Большая Хета. Опробование почво-грунтов, атмосферного воздуха, атмосферных осадков, растительности проводилось в районе техногенных объектов, водоохранной зоны р. Большая Хета.
Согласно отчету о выполнении работ в 2016 г по объекту «Выполнение производственного экологического мониторинга на объектах ООО «РН-Ванкор» в 2015-2017гг»:
- воздействие площадки временного хранения бурового шлама на компоненты окружающей среды незначительно по интенсивности и ограничено по времени.
- после завершения строительства линии по переработке отходов бурения на Ванкорском нефтяном месторождении площадки временного размещения бурового шлама рекультивируются, земли сдаются по акту землевладельцу.

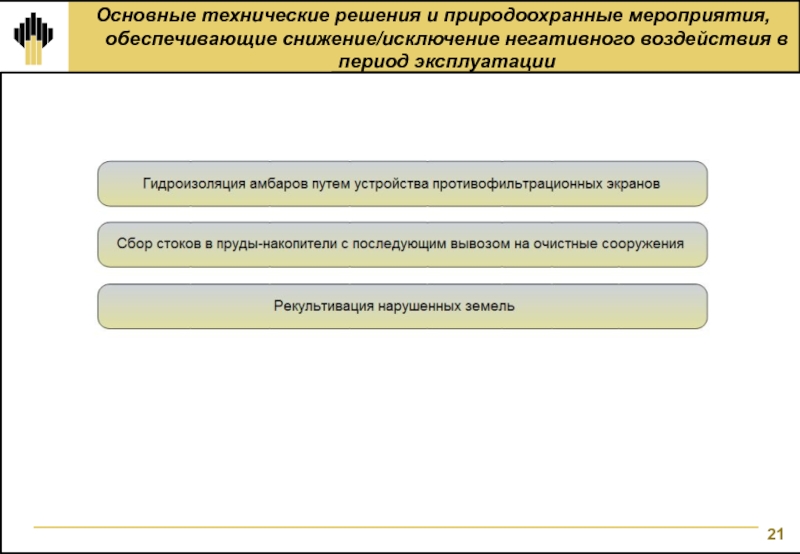

в период эксплуатации

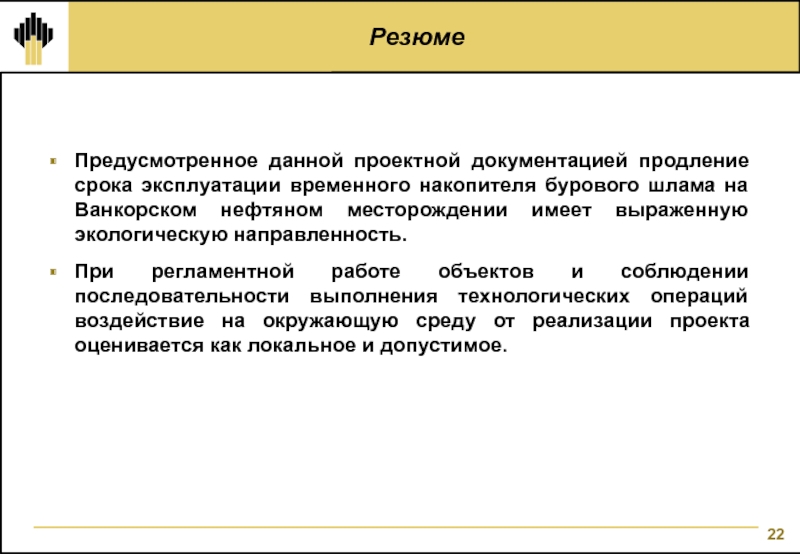

шлама на Ванкорском нефтяном месторождении имеет выраженную экологическую направленность.
При

регламентной работе объектов и соблюдении последовательности выполнения технологических операций воздействие на окружающую среду от реализации проекта оценивается как локальное и допустимое.
