Слайд 1Основным композиционным элементом жилого дома является КВАРТИРА.
ЖИЛОЙ ДОМ – СОВОКУПНОСТЬ
КВАРТИР
Слайд 2Одноквартирный
Блокированный из квартир
Квартиры по горизонтали и вертикали объединены
в секции и блок – секции

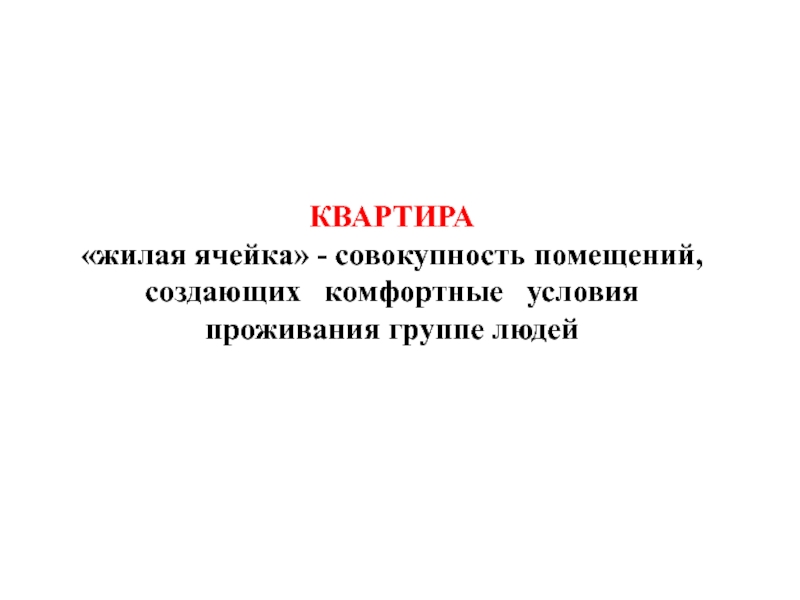

Слайд 3КВАРТИРА
«жилая ячейка» - совокупность помещений,
создающих комфортные условия
проживания группе людей
Слайд 4Помещение квартиры подразделяются на:
Главные – жилые комнаты и спальни;
Вспомогательные
(подсобные) – кухни, санузлы, прихожие, кладовые, встроенные шкафы …
Коммуникационные –
проходы, коридоры
Летние – лоджии, балконы, террасы
Слайд 5Лоджия – открыта с одной стороны
Балкон – открыт с
3 – х сторон
Терраса – эксплуатируемая крыша другой квартиры

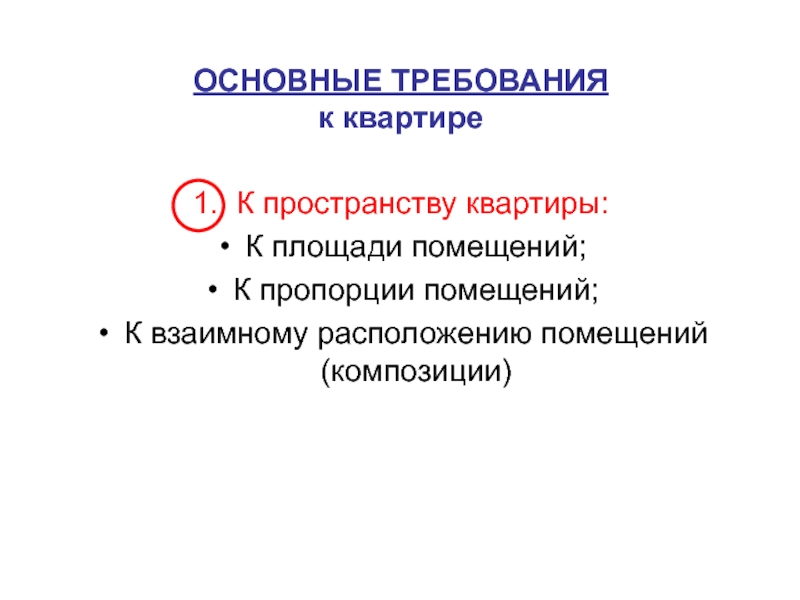

Слайд 6ОСНОВНЫЕ ТРЕБОВАНИЯ
к квартире
1. К пространству квартиры:
К площади помещений;
К пропорции помещений;
К
взаимному расположению помещений (композиции)
Слайд 7ПЛОЩАДЬ КВАРТИРЫ:
П ж = ∑ площадей главных помещений
По =
П ж + П вспом. + П коммуник. + летние
Слайд 8Площадь лоджий, балконов
и террас принимается с понижающими
коэффициентами:
для
лоджий – 0,5
для балконов и террас – 0,3
Слайд 9В зависимости от этих показателей вычисляются коэффициенты, характеризующие качество квартиры
Слайд 10 Коэффициенты качества планировочного решения (композиции) квартиры или секции
Слайд 11Коэффициент экономичности
использования строительного объема
здания:
Ос –
строительный объем здания, измеряемый
произведением площади здания
на уровне окон
первого этажа на высоту от уровня пола
первого этажа до верха теплоизоляционного
слоя чердачного перекрытия
Слайд 12НОРМЫ МИНИМАЛЬНЫХ ПЛОЩАДЕЙ
помещений квартиры, рекомендуемые
министерством строительства РФ
(для
муниципального строительства)
Слайд 13

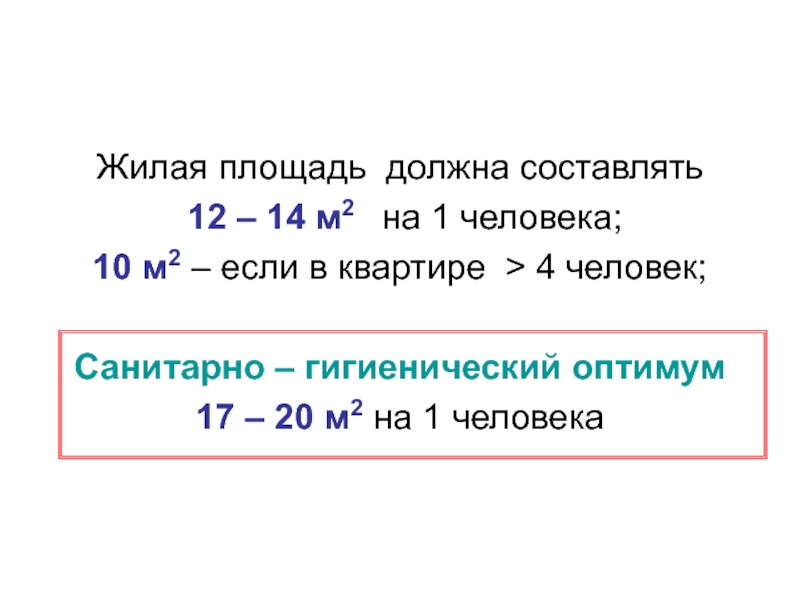

Жилая площадь должна составлять
12 – 14 м2 на
1 человека;
10 м2 – если в квартире > 4 человек;
Санитарно – гигиенический оптимум
17 – 20 м2 на 1 человека
Слайд 14min комфорта:
жилая площадь должна быть не менее
9 м2 на
1 человека,
так как 8 м2 – опасный предел для
здоровья
Слайд 15Кубатура:
в социальном жилище не менее 27 – 30 м3;
в здоровом
– 50 м3 на 1 человека.
Слайд 16СНиП 31 – 01 – 2003
«Здания жилые и многоквартирные»
СП
31 – 107 – 2004
«Архитектурно – планировочные решения многоквартирных жилых
зданий»
Слайд 17Обязательный состав помещений и их достаточные площади составляют:
КУХНЯ –
min 10 м2
СПАЛЬНАЯ КОМНАТА – 12 и 16 м2
ГОСТИНАЯ – 18 м2
СТОЛОВАЯ – 14 м2
Слайд 18УБОРНАЯ – 1,5 м2 (min)
ВАННАЯ – 3 м2
ПОСТИРОЧНАЯ – 3
м2
САУНА – 4 м2
Слайд 19ПРОПОРЦИИ ЖИЛЫХ ПОМЕЩЕНИЙ
Оптимальное соотношение сторон
1: 1 или 1:1,5;
Предельное соотношение 1:2;
Максимальная глубина помещения – 6 м;
Минимальная ширина помещения – 2 м.
Слайд 20ВЗАИМНОЕ РАСПОЛОЖЕНИЕ ПОМЕЩЕНИЙ ХАРАКТЕРИЗУЕТ
КОМПОЗИЦИЮ КВАРТИРЫ
Слайд 21Современное требование к композиции квартиры:
ЗОНИРОВАНИЕ по функциям –
планировочное
расчленение на
зону общения
и
зону отдыха (интимную зону)

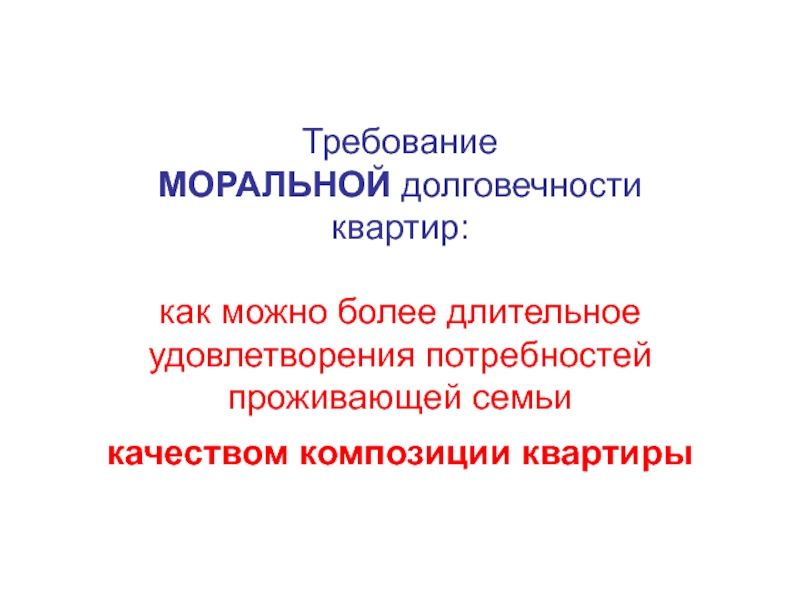

Слайд 22Требование
МОРАЛЬНОЙ долговечности
квартир:
как можно более длительное удовлетворения потребностей проживающей семьи
качеством композиции квартиры
Слайд 24Санузел
Кладовая
Спальни
Санузел
с ванной
Спальная
Кладовая
Спальни
Слайд 262.
Общие требования
ГИГИЕНИЧЕСКОГО КОМФОРТА
во внутренней среде
жилых помещений
Слайд 27А) Температурно-влажностный режим воздушной среды:
φint = 50 – 55%;
жилые комнаты 21 0С
tint = кухни 15 0С
ванные и санузлы 25 0С

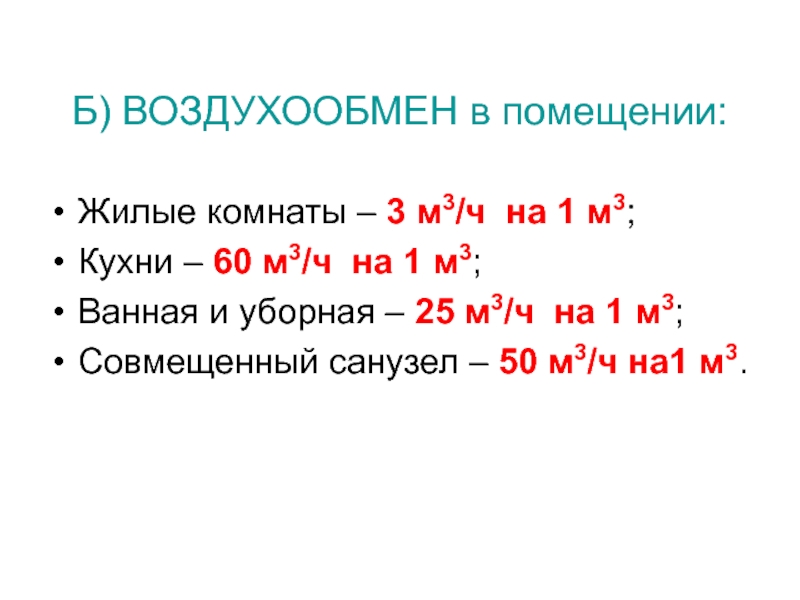

Слайд 28Б) ВОЗДУХООБМЕН в помещении:
Жилые комнаты – 3 м3/ч на
1 м3;
Кухни – 60 м3/ч на 1 м3;
Ванная и уборная
– 25 м3/ч на 1 м3;
Совмещенный санузел – 50 м3/ч на1 м3.
Слайд 29
СПОСОБЫ ВОЗДУХООБМЕНА
с естественным
побуждением (аэрация)
с искусственным
побуждением
Через
вентканалы
Через
открывающие
проемы
Приточно
–
вытяжные
системы
Кондиционеры

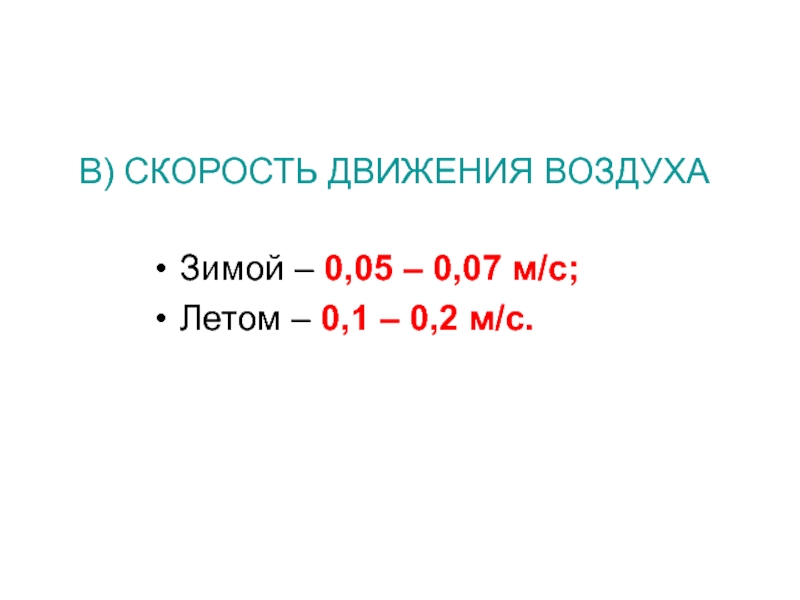

Слайд 30В) СКОРОСТЬ ДВИЖЕНИЯ ВОЗДУХА
Зимой – 0,05 – 0,07 м/с;
Летом – 0,1 – 0,2 м/с.
Слайд 31Г) Требование к ШУМОВОМУ РЕЖИМУ в помещениях
обеспечение нормируемого уровня
шума в (дБ)
Слайд 32СПОСОБЫ:
1. Градостроительные мероприятия (особые приемы застройки микрорайонов)

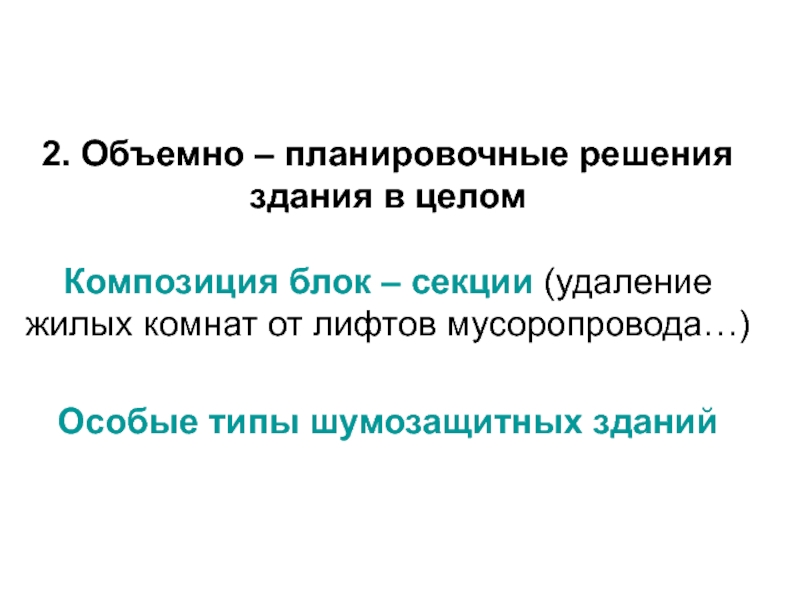

Слайд 332. Объемно – планировочные решения здания в целом
Композиция блок
– секции (удаление жилых комнат от лифтов мусоропровода…)
Особые типы
шумозащитных зданий
Слайд 343. Изоляция воздушного шума строительными конструкциями (звукоизоляция)
СНиП 23 –
03 – 2003
«Защита от шума»

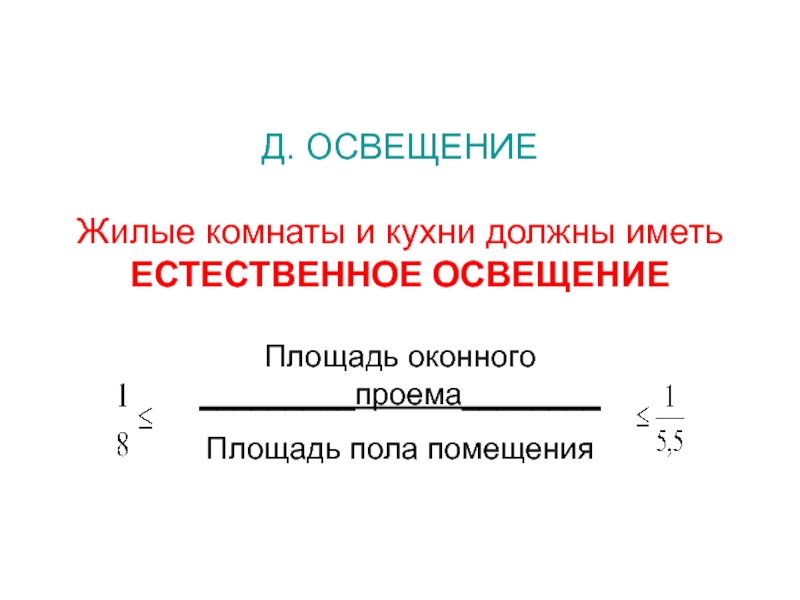

Слайд 35Д. ОСВЕЩЕНИЕ
Жилые комнаты и кухни должны иметь
ЕСТЕСТВЕННОЕ ОСВЕЩЕНИЕ
Площадь оконного
_________проема________
Площадь пола помещения
Слайд 36Е) ИНСОЛЯЦИЯ
облучение пространства жилища прямым солнечным светом ежедневно
с 22 марта по 22 сентября по 2,5 часа в
день
Слайд 37По СНиП 31 – 01 – 2003
«Здания жилые многоквартирные»
Требуемая продолжительность инсоляции должна быть обеспечена:
В 1 – 2
– 3 – х комнатных квартирах
не менее чем в одной комнате;
В 4 – 5 – 6 – х комнатных квартирах
не менее чем в двух комнатах.

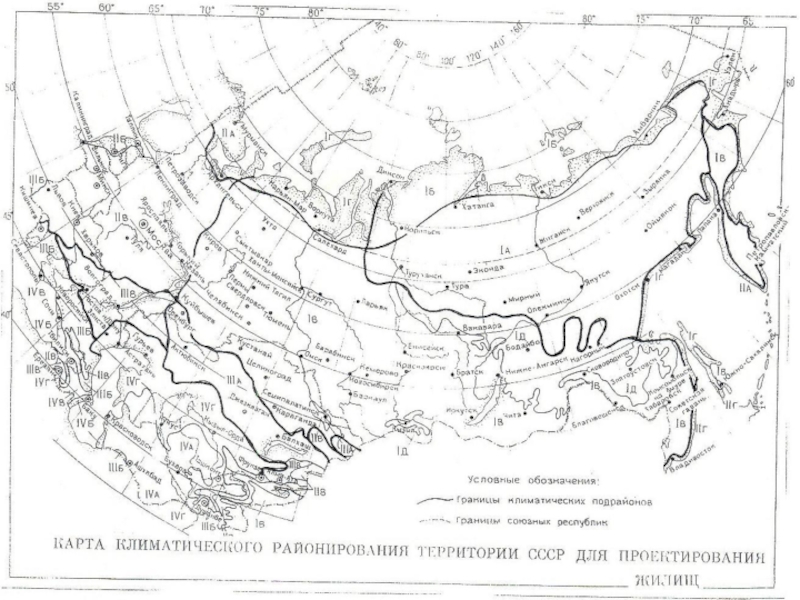

Слайд 38По природно климатическим условия территория России подразделена на 4 климатических
района:
I – Зона сурового климата;
II – Зона умеренного климата;
III –
Зона теплого и жаркого климата
IV –
Слайд 413 (4)
3 (4)
Здание неограниченной ориентации

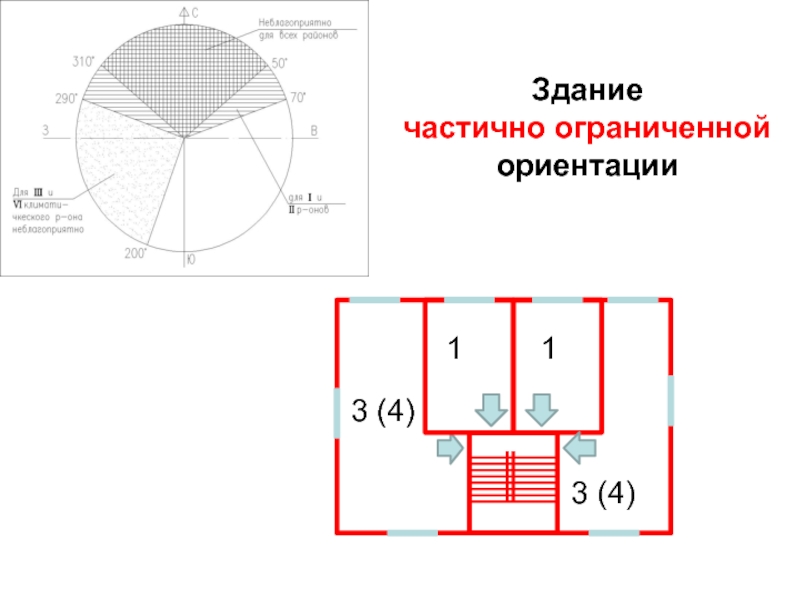

Слайд 423 (4)
Здание
частично ограниченной ориентации
3 (4)
1
1
Слайд 43Здание
ограниченной ориентации
2
2
2
(1)
2 (1)
Слайд 45Обеспечение безопасных условий эвакуации из жилых зданий
Нормативные документы
1. СНиП 21-01-97* Пожарная безопасность зданий и сооружений;
2.Технический регламент о требованиях пожарной безопасности. № 123 ФЗ от 22.08.2008. (вступает в действие с марта 2009 г.);
3. МГСН 4.19-2005 Временные нормы и правила проектирования многофункциональных высотных зданий и зданий-комплексов в г. Москве.
Слайд 47Эвакуационные выходы
Выходы из здания на уровне земли
(только распашные двери,
открывающиеся по ходу эвакуации)

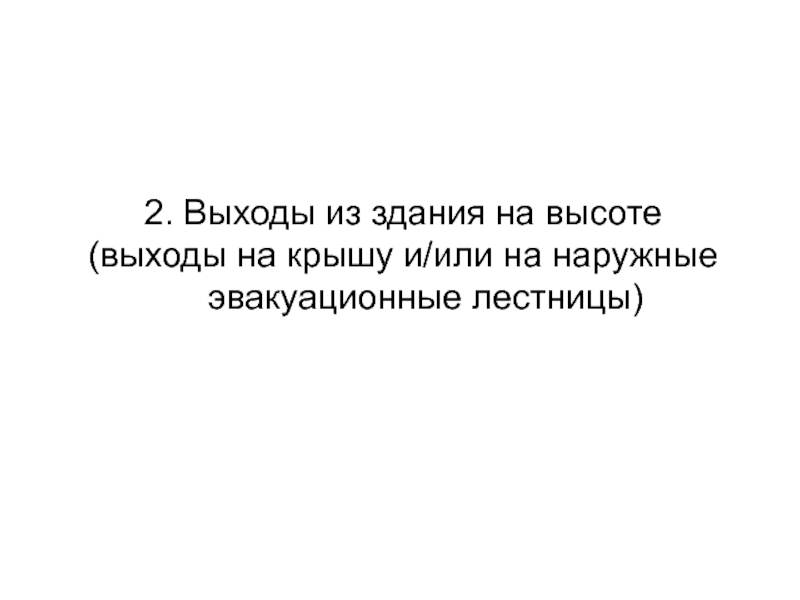

Слайд 482. Выходы из здания на высоте
(выходы на крышу и/или
на наружные эвакуационные лестницы)
Слайд 493. Выходы в коммуникационные помещения, ведущие к выходу из здания:
(коридор, лестничную клетку, вестибюль…)
Слайд 50Аварийные выходы
Окна на уровне первого этажа;
Слайд 51≥ 1200
≥ 1600
2. Выходы на балкон или лоджию с глухим
простенком (островком безопасности) не менее 1,2 м от торца балкона
(лоджии) до оконного проема (остекленной двери) или не менее 1,6 м между остекленными проемами, выходящими на балкон (лоджию);
Слайд 523. Выходы на балкон или лоджию, оборудованные наружной лестницей, поэтажно
соединяющей балконы или лоджии через люки

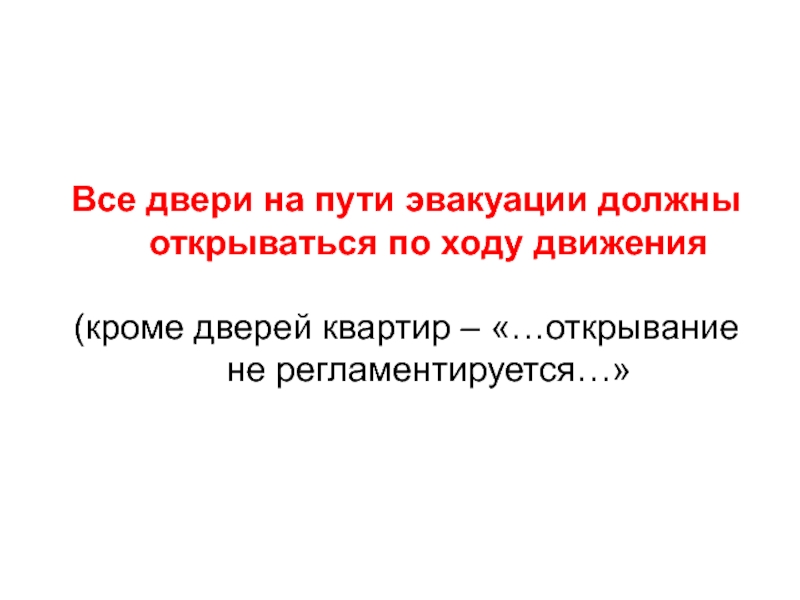

Слайд 53Все двери на пути эвакуации должны открываться по ходу движения
(кроме
дверей квартир – «…открывание не регламентируется…»

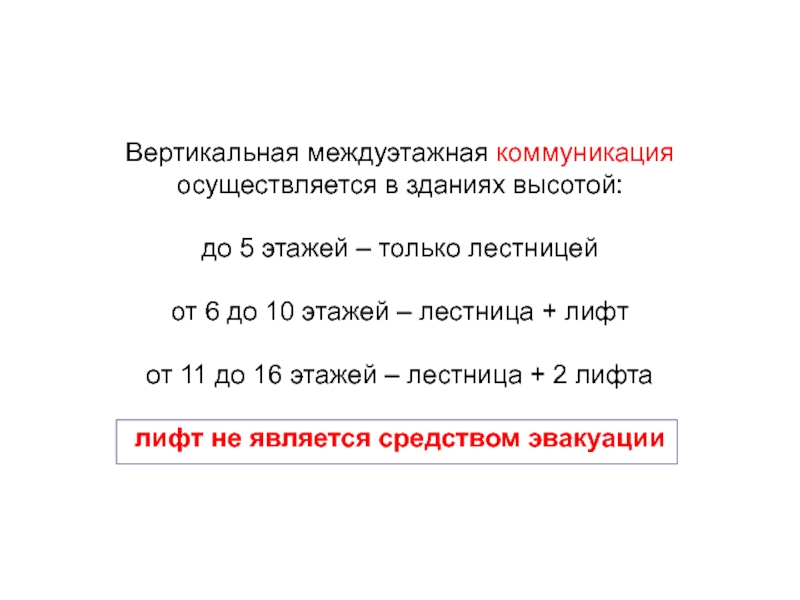

Слайд 54Вертикальная междуэтажная коммуникация осуществляется в зданиях высотой:
до 5 этажей –
только лестницей
от 6 до 10 этажей – лестница + лифт
от
11 до 16 этажей – лестница + 2 лифта
лифт не является средством эвакуации

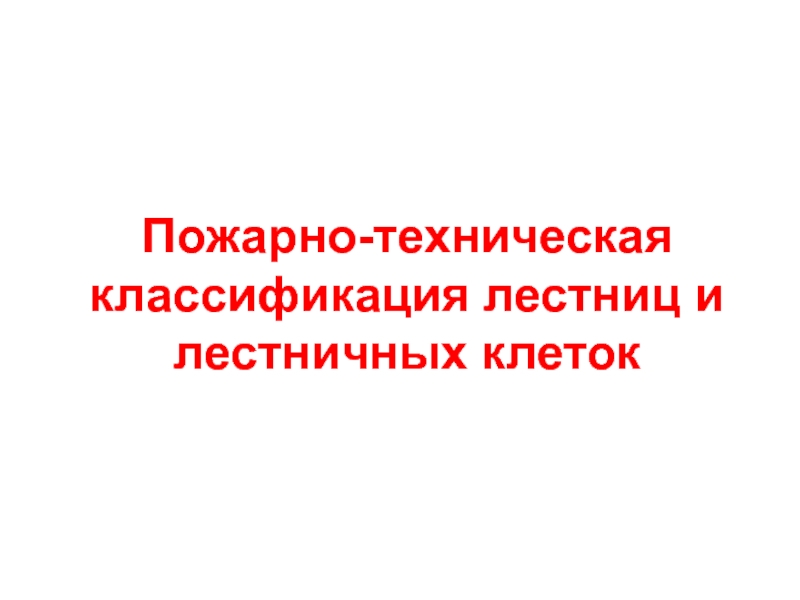

Слайд 55Пожарно-техническая классификация лестниц и лестничных клеток
Слайд 56 ТИПЫ ЛЕСТНИЦ:
Внутренние, размещаемые в лестничных клетках;
Внутренние открытые;
Наружные открытые.

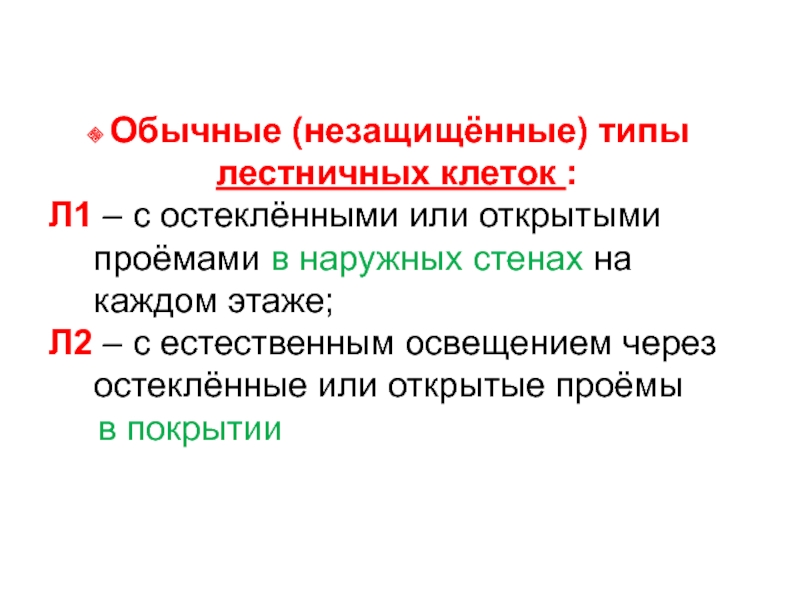

Слайд 57 Обычные (незащищённые) типы лестничных клеток :
Л1 – с остеклёнными
или открытыми проёмами в наружных стенах на каждом этаже;
Л2 –
с естественным освещением через остеклённые или открытые проёмы
в покрытии

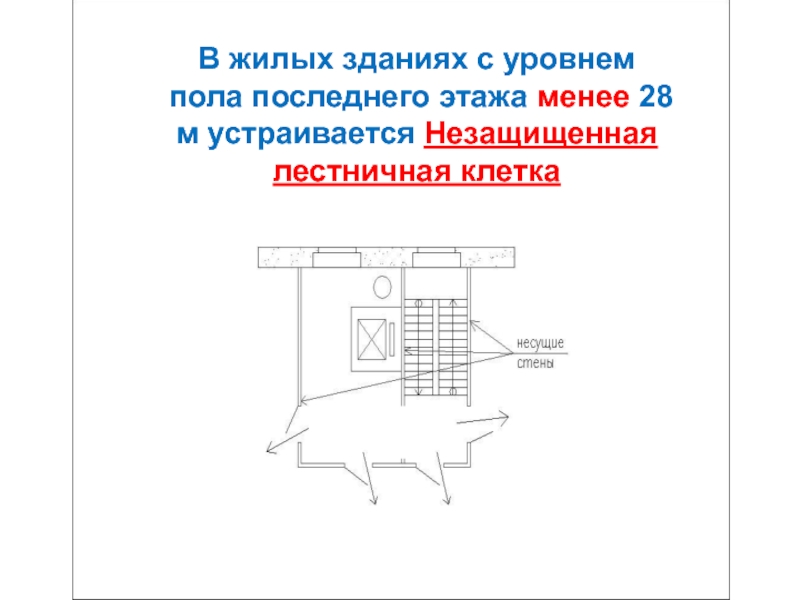

Слайд 58В жилых зданиях с уровнем пола последнего этажа менее 28
м устраивается Незащищенная лестничная клетка

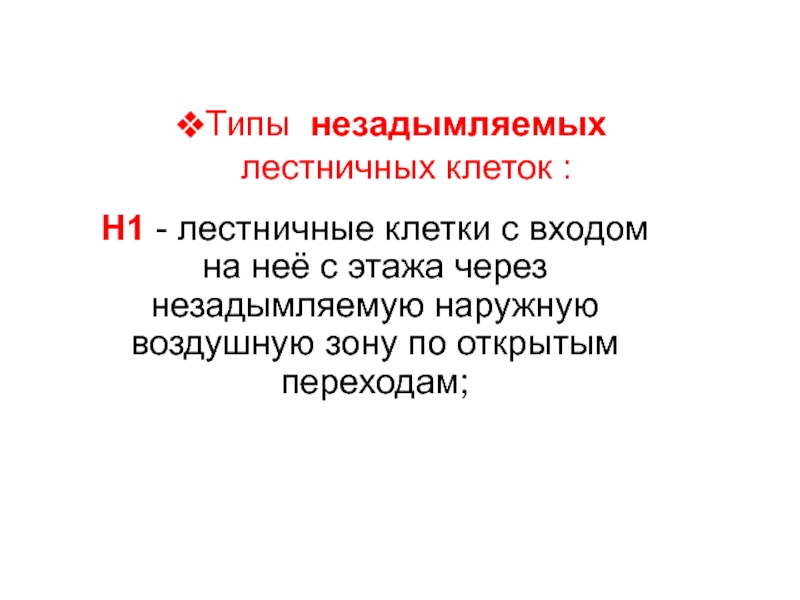

Слайд 59Типы незадымляемых лестничных клеток :
H1 - лестничные клетки с входом
на неё с этажа через незадымляемую наружную воздушную зону по
открытым переходам;
Слайд 60В зданиях более 10 этажей
(уровень пола верхнего этажа ≥
+28.000 м)
требуются
НЕЗАДЫМЛЯЕМЫЕ ЛЕСТНИЦЫ
типа Н1
Слайд 62H2 – с подпором воздуха в лестничную клетку при пожаре;
Система
подпора воздуха
Слайд 63Н 3
- лестничные клетки с входом на них на
каждом этаже через тамбур-шлюз, в котором постоянно или во время
пожара обеспечивается подпор воздуха.
Слайд 64Система подпора воздуха
Тамбур-шлюз
Без естественного освещения

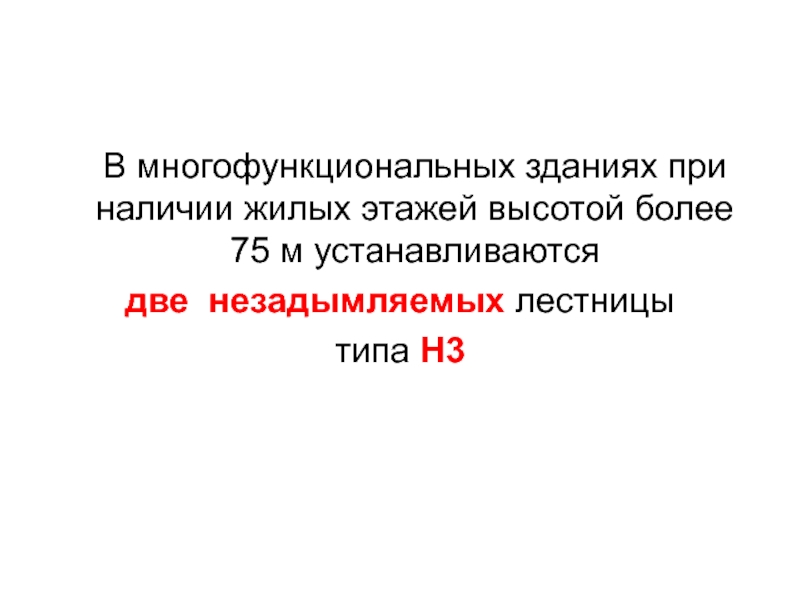

Слайд 65 В многофункциональных зданиях при наличии жилых этажей высотой
более 75 м устанавливаются
две незадымляемых лестницы
типа Н3

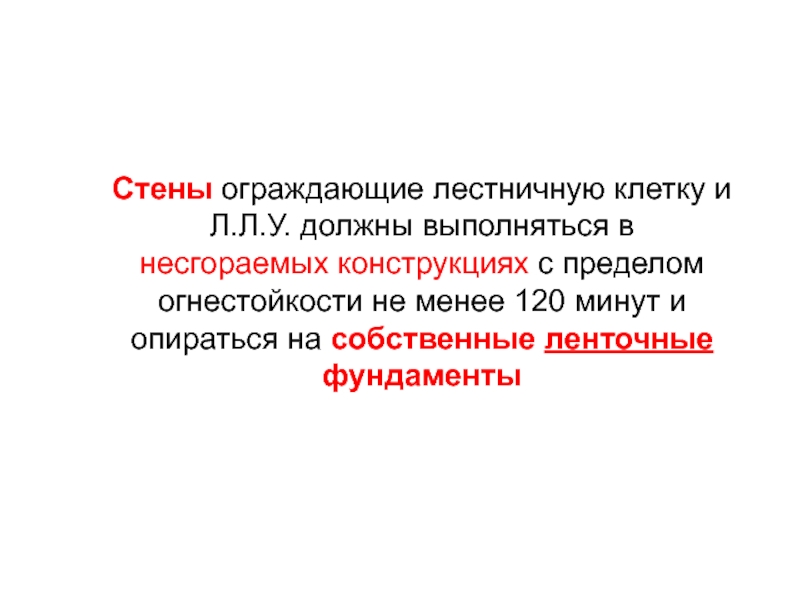

Слайд 66Стены ограждающие лестничную клетку и Л.Л.У. должны выполняться в несгораемых
конструкциях с пределом огнестойкости не менее 120 минут и
опираться
на собственные ленточные фундаменты
Слайд 67Для обеспечения тушения пожара и спасательных работ предусматриваются
наружные
пожарные лестницы типов:
П1 - вертикальные;
П2 - маршевые с уклоном не более
6:1
Слайд 68проступь300 мм
150 мм подступёнок
Лестничные марши на пути эвакуации имеют уклон

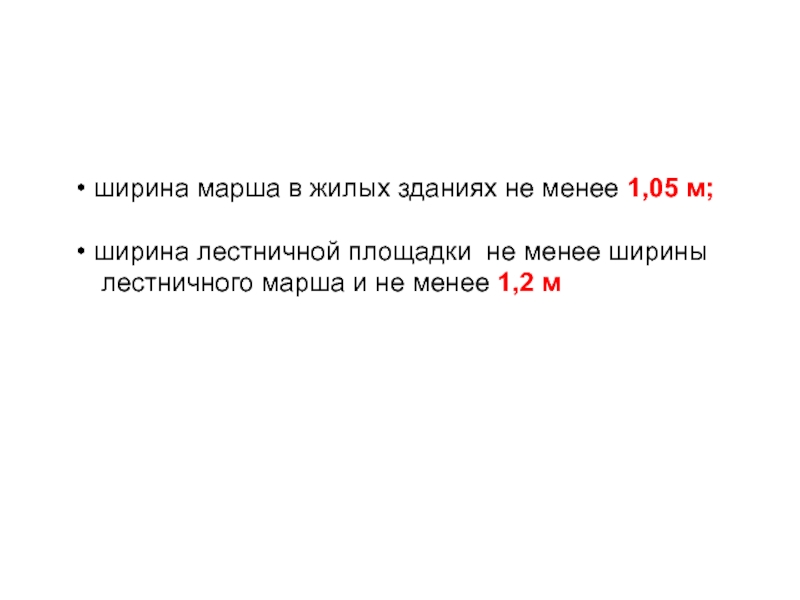

Слайд 69 ширина марша в жилых зданиях не менее 1,05 м;
ширина лестничной площадки не менее ширины
лестничного марша и
не менее 1,2 м
Слайд 70Двери по пути эвакуации
из секции и из здания
должны
открываться
НАРУЖУ по пути эвакуации и
иметь размер не менее
ширины
лестничного марша
(из квартир не регламентируется);
Слайд 71Лестничные клетки следует проектировать с естественным освещением через окна в
наружных стенах в каждом этаже
Площадь окна_________________
Площадь лестничн. клетки в плане
Слайд 72Кроме многофункциональных
высотных зданий с жилыми этажами высотой более 75
м, где каждая секция должна оснащаться двумя незадымляемыми лестничными клетками
(Н3) и предпочтительно с искусственным освещением , чтобы не было тяги воздушного потока в сторону лестницы.)
Слайд 73Выходы наружу из подвальных и цокольных этажей не должны сообщаться
с лестничными клетками, вести непосредственно наружу и располагаться не реже,
чем через 100 м по периметру здания.

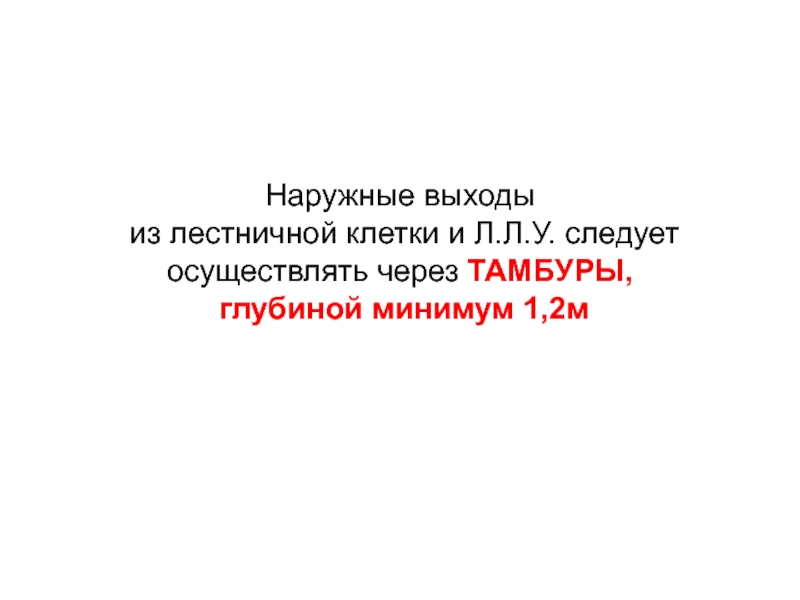

Слайд 74Наружные выходы
из лестничной клетки и Л.Л.У. следует осуществлять через
ТАМБУРЫ,
глубиной минимум 1,2м
Слайд 75Выходы на кровлю и чердак следует предусматривать из лестничных клеток
по лестничным маршам с площадками перед выходом через противопожарные двери
размером не менее 0,75x1,5 метра.
Указанные марши и площадки должны выполняться из негорючих материалов и иметь уклон не более 2:1 и ширину не менее 0,9 метра.

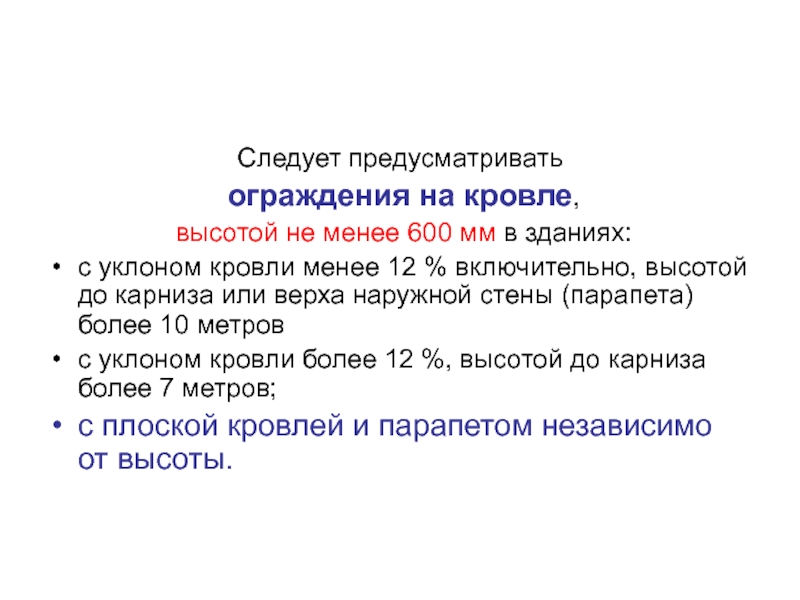

Слайд 76Следует предусматривать
ограждения на кровле,
высотой не менее 600 мм
в зданиях:
с уклоном кровли менее 12 % включительно, высотой
до карниза или верха наружной стены (парапета) более 10 метров
с уклоном кровли более 12 %, высотой до карниза более 7 метров;
с плоской кровлей и парапетом независимо от высоты.

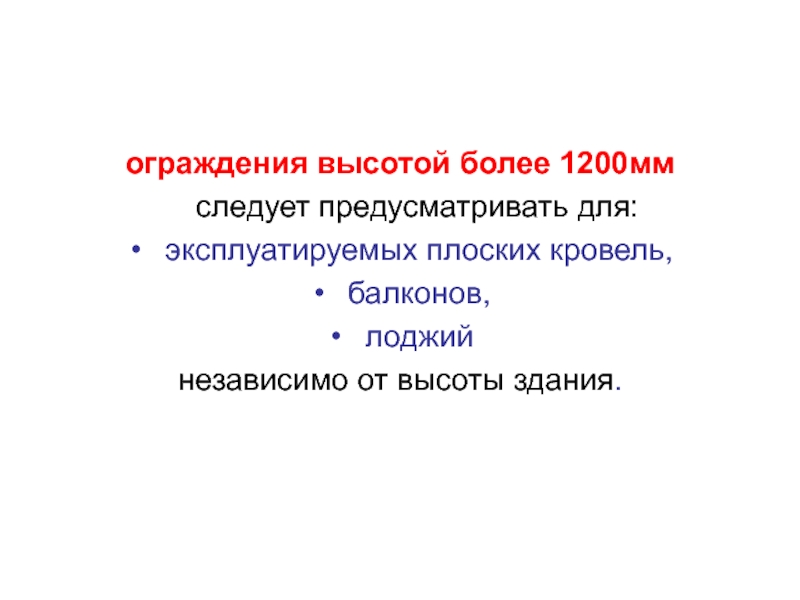

Слайд 77ограждения высотой более 1200мм
следует предусматривать для:
эксплуатируемых
плоских кровель,
балконов,
лоджий
независимо от высоты здания.
Слайд 78На покрытии жилых зданий с отметкой пола верхнего этажа более
75 метров должны предусматриваться
вертолётные площадки
не менее 5x5 метров.
Слайд 79лифты для транспортирования пожарных подразделений
должны предусматриваться в каждом пожарном
отсеке зданий:
класса Ф1.1 (здания детских дошкольных образовательных учреждений,
специализированных домов престарелых и инвалидов (неквартирные), больницы, спальные корпуса образовательных учреждений интернатного типа и детских учреждений) высотой более 10 метров;
класса Ф1.3 (Ф1.3 - многоквартирные жилые дома) высотой более 50 метров;
иных классов функциональной пожарной опасности высотой более 28 метров;
подземных автостоянок, имеющих более двух этажей.
