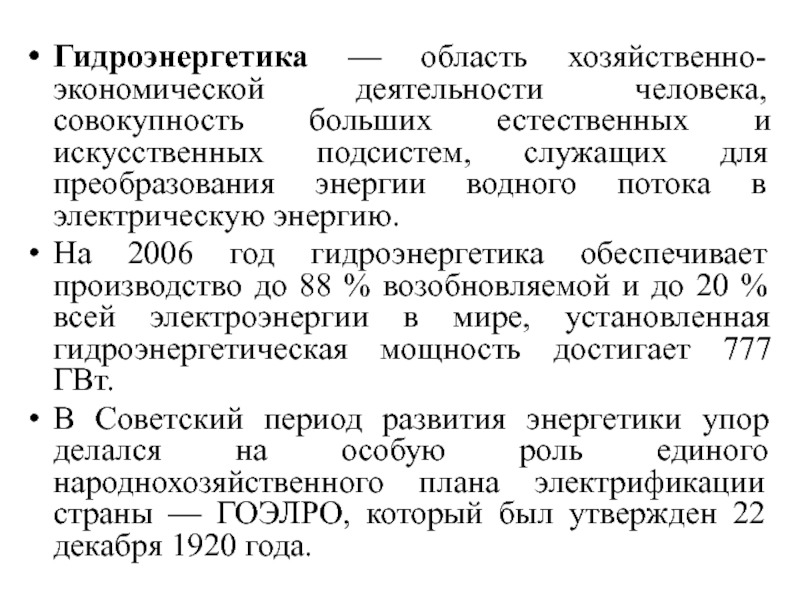

ОСНОВЫ ЭЛЕКТРОЭНЕРГЕТИКИ

искусственных подсистем, служащих для преобразования энергии водного потока в электрическую

энергию.

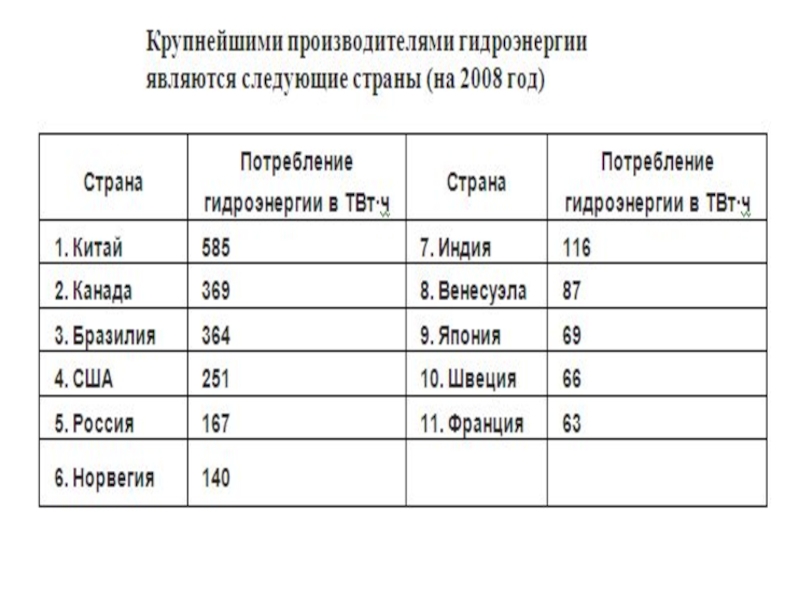

На 2006 год гидроэнергетика обеспечивает производство до 88 % возобновляемой и до 20 % всей электроэнергии в мире, установленная гидроэнергетическая мощность достигает 777 ГВт.
В Советский период развития энергетики упор делался на особую роль единого народнохозяйственного плана электрификации страны — ГОЭЛРО, который был утвержден 22 декабря 1920 года.

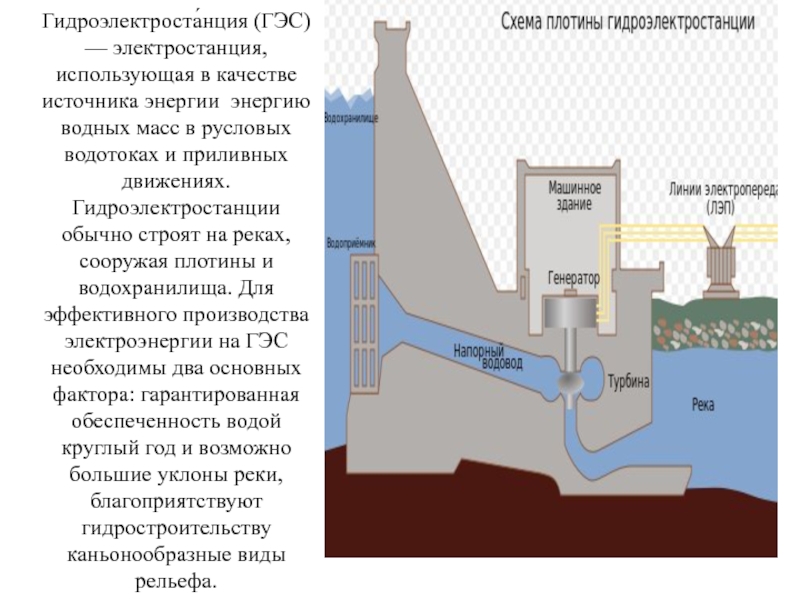

водных масс в русловых водотоках и приливных движениях. Гидроэлектростанции обычно

строят на реках, сооружая плотины и водохранилища. Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонообразные виды рельефа.

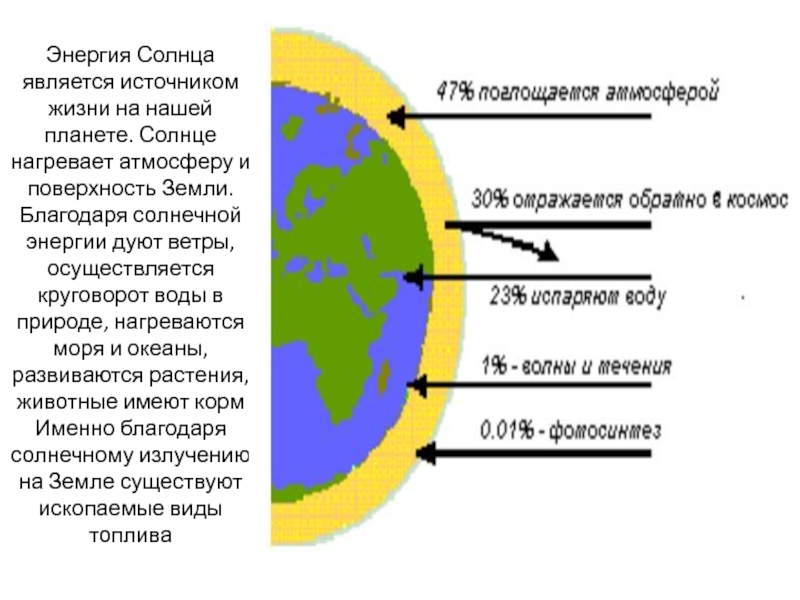

атмосферу и поверхность Земли. Благодаря солнечной энергии дуют ветры, осуществляется

круговорот воды в природе, нагреваются моря и океаны, развиваются растения, животные имеют корм Именно благодаря солнечному излучению на Земле существуют ископаемые виды топлива

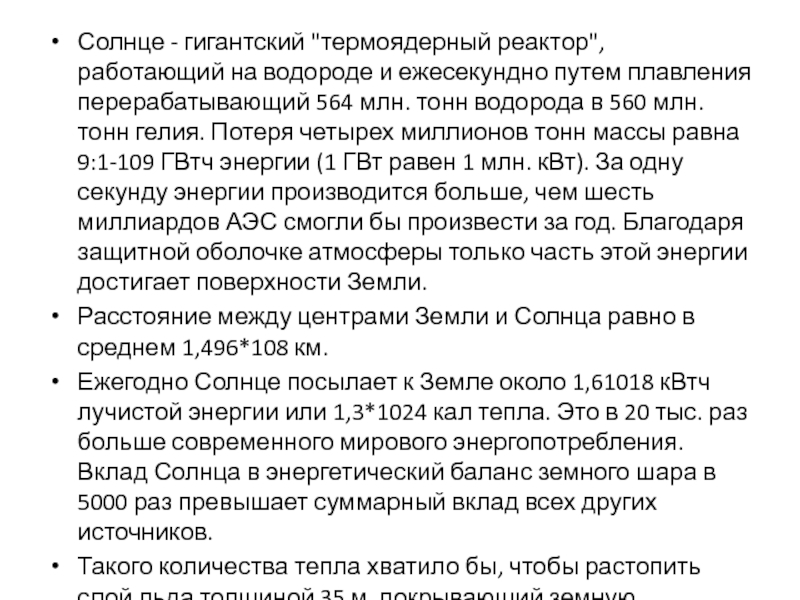

путем плавления перерабатывающий 564 млн. тонн водорода в 560 млн.

тонн гелия. Потеря четырех миллионов тонн массы равна 9:1-109 ГВтч энергии (1 ГВт равен 1 млн. кВт). За одну секунду энергии производится больше, чем шесть миллиардов АЭС смогли бы произвести за год. Благодаря защитной оболочке атмосферы только часть этой энергии достигает поверхности Земли.
Расстояние между центрами Земли и Солнца равно в среднем 1,496*108 км.
Ежегодно Солнце посылает к Земле около 1,61018 кВтч лучистой энергии или 1,3*1024 кал тепла. Это в 20 тыс. раз больше современного мирового энергопотребления. Вклад Солнца в энергетический баланс земного шара в 5000 раз превышает суммарный вклад всех других источников.
Такого количества тепла хватило бы, чтобы растопить слой льда толщиной 35 м, покрывающий земную поверхность при 0°С.

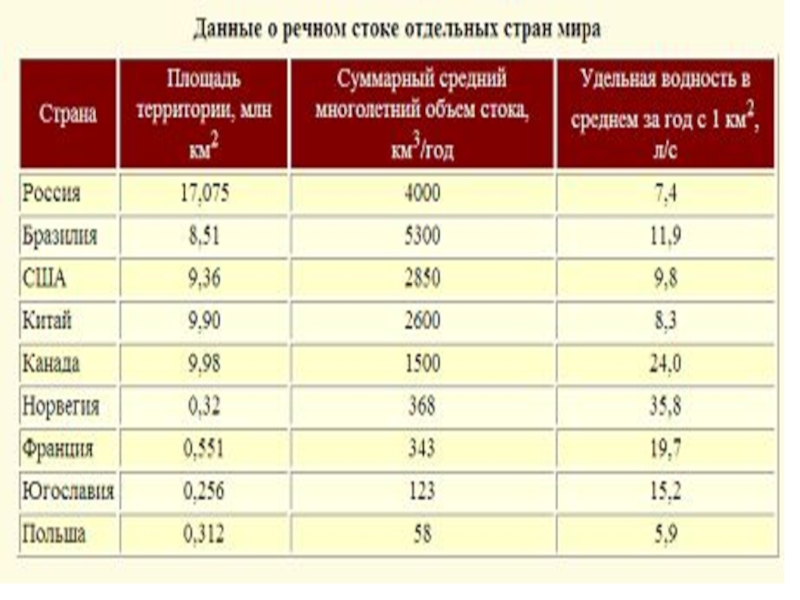

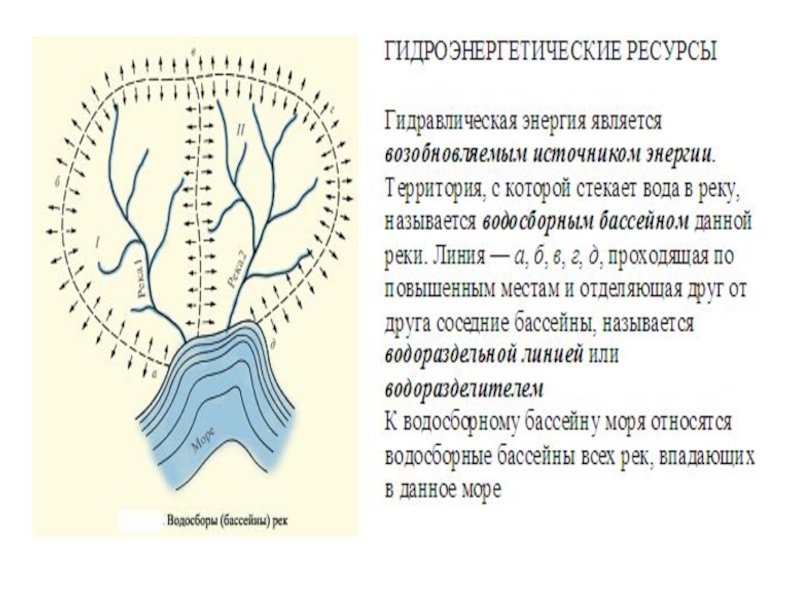

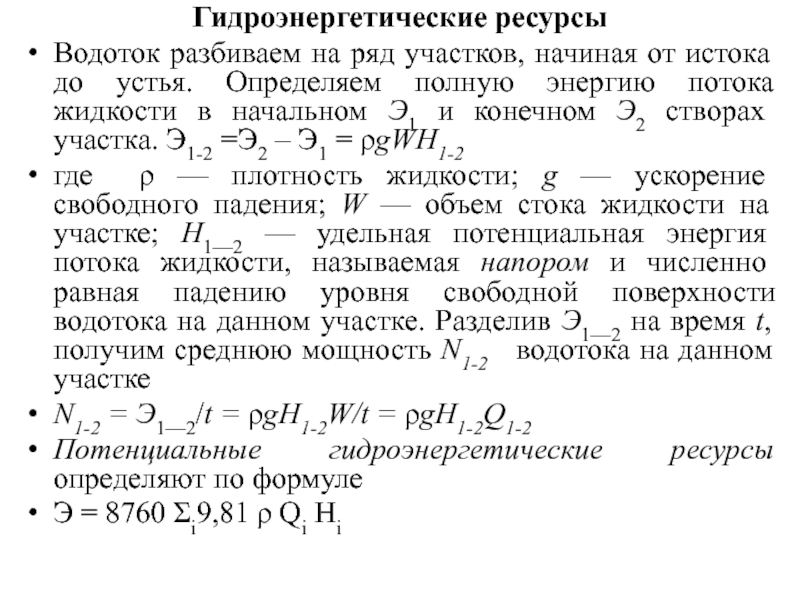

до устья. Определяем полную энергию потока жидкости в начальном Э1

и конечном Э2 створах участка. Э1-2 =Э2 – Э1 = ρgWH1-2
где ρ — плотность жидкости; g — ускорение свободного падения; W — объем стока жидкости на участке; H1—2 — удельная потенциальная энергия потока жидкости, называемая напором и численно равная падению уровня свободной поверхности водотока на данном участке. Разделив Э1—2 на время t, получим среднюю мощность N1-2 водотока на данном участке
N1-2 = Э1—2/t = ρgH1-2W/t = ρgH1-2Q1-2
Потенциальные гидроэнергетические ресурсы определяют по формуле
Э = 8760 Σi9,81 ρ Qi Hi

водного потока в электрическую энергию или, наоборот, электрическая энергия преобразуется

в механическую энергию воды.
Гидроэнергетическая установка состоит из гидротехнических сооружений, энергетического и механического оборудования.
Различают следующие основные типы гидроэнергетических установок:
гидроэлектростанции (ГЭС);
насосные станции (НС);
гидроаккумулирующие электростанции (ГАЭС);
комбинированные электростанции ГЭС—ГАЭС;
приливные электростанции (ПЭС).

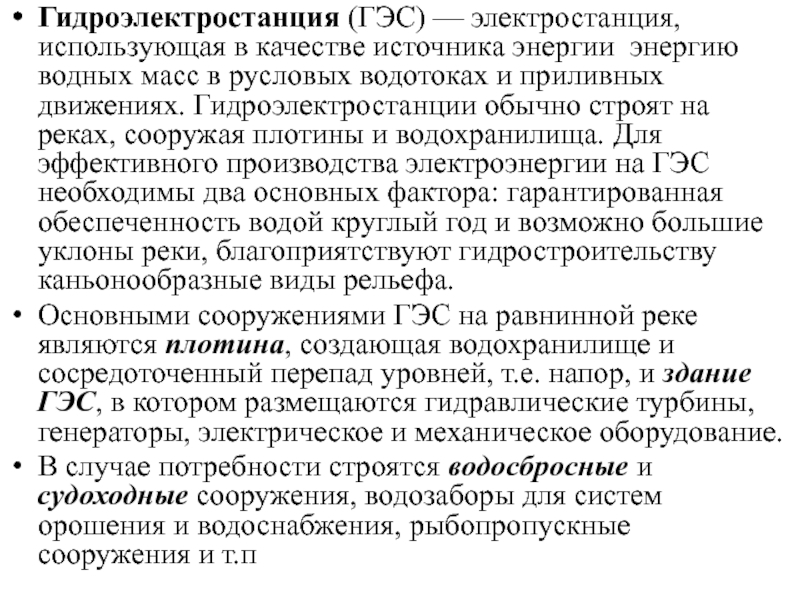

водных масс в русловых водотоках и приливных движениях. Гидроэлектростанции обычно

строят на реках, сооружая плотины и водохранилища. Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонообразные виды рельефа.

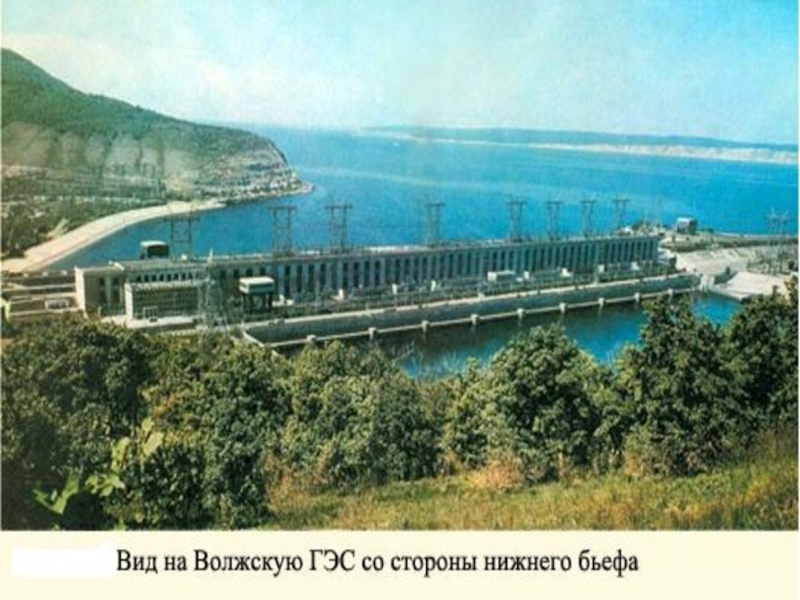

Основными сооружениями ГЭС на равнинной реке являются плотина, создающая водохранилище и сосредоточенный перепад уровней, т.е. напор, и здание ГЭС, в котором размещаются гидравлические турбины, генераторы, электрическое и механическое оборудование.
В случае потребности строятся водосбросные и судоходные сооружения, водозаборы для систем орошения и водоснабжения, рыбопропускные сооружения и т.п

от естественного водоема (озера, пруда) заключается в его возможности регулирования

(перераспределения) речного стока и уровневого режима.

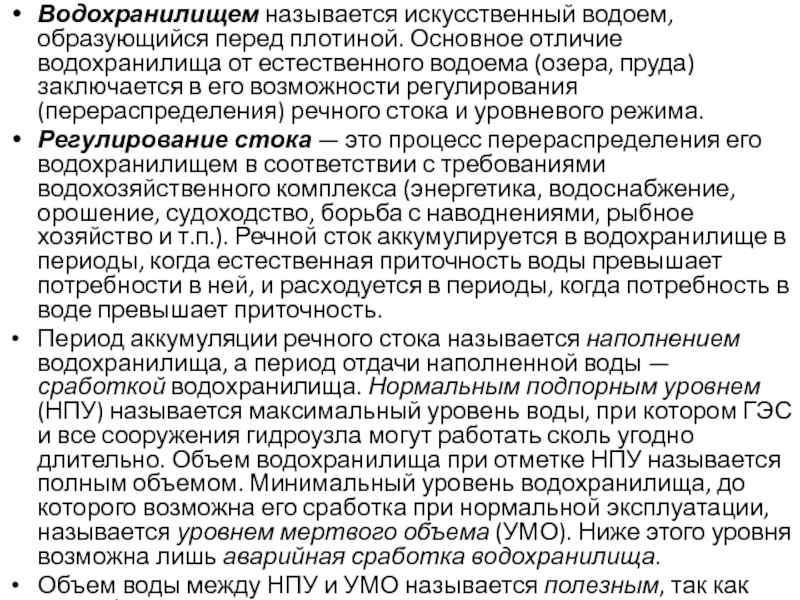

Регулирование стока — это процесс перераспределения его водохранилищем в соответствии с требованиями водохозяйственного комплекса (энергетика, водоснабжение, орошение, судоходство, борьба с наводнениями, рыбное хозяйство и т.п.). Речной сток аккумулируется в водохранилище в периоды, когда естественная приточность воды превышает потребности в ней, и расходуется в периоды, когда потребность в воде превышает приточность.
Период аккумуляции речного стока называется наполнением водохранилища, а период отдачи наполненной воды — сработкой водохранилища. Нормальным подпорным уровнем (НПУ) называется максимальный уровень воды, при котором ГЭС и все сооружения гидроузла могут работать сколь угодно длительно. Объем водохранилища при отметке НПУ называется полным объемом. Минимальный уровень водохранилища, до которого возможна его сработка при нормальной эксплуатации, называется уровнем мертвого объема (УМО). Ниже этого уровня возможна лишь аварийная сработка водохранилища.
Объем воды между НПУ и УМО называется полезным, так как этот объем используется при регулировании стока в нормальных условиях эксплуатации.

ресурсов.
• плотинные ГЭС. Напор воды в ГЭС создается посредством установки

плотины, полностью перегораживающей реку, или поднимающей уровень воды в ней на необходимую отметку. Такие гидроэлектростанции строят на многоводных равнинных реках, а также на горных реках, в местах, где русло реки более узкое, сжатое.
• приплотинные ГЭС. Строятся при более высоких напорах воды. Река полностью перегораживается плотиной, а здание ГЭС располагается за плотиной, в нижней её части. Вода подводится к турбинам через специальные напорные тоннели
• деривационные ГЭС строят в тех местах, где велик уклон реки. Необходимая концентрация воды в ГЭС такого типа создается посредством деривации. Вода отводится из речного русла через специальные водоотводы, уклон которых значительно меньший, нежели средний уклон реки. В итоге вода подводится непосредственно к зданию ГЭС. Деривационные ГЭС могут быть: разного вида — безнапорные или с напорной деривацией. В случае с напорной деривацией, водовод прокладывается с большим продольным уклоном. В другом случае в начале деривации на реке создается более высокая плотина, и создается водохранилище — такая схема еще называется смешанной деривацией, так как используются оба метода создания необходимой концентрации воды.

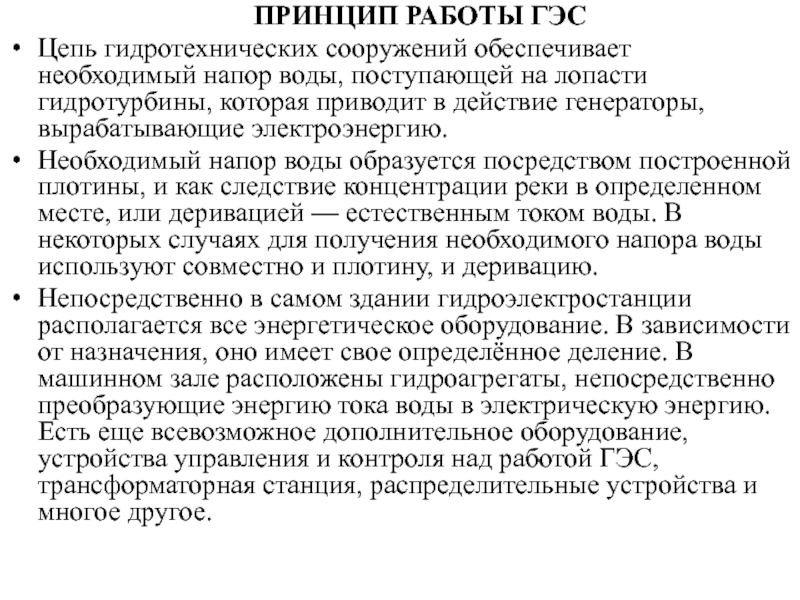

на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.
Необходимый

напор воды образуется посредством построенной плотины, и как следствие концентрации реки в определенном месте, или деривацией — естественным током воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию.
Непосредственно в самом здании гидроэлектростанции располагается все энергетическое оборудование. В зависимости от назначения, оно имеет свое определённое деление. В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию тока воды в электрическую энергию. Есть еще всевозможное дополнительное оборудование, устройства управления и контроля над работой ГЭС, трансформаторная станция, распределительные устройства и многое другое.

сооружениями и входят в состав напорного фронта. Существуют две группы

плотин: бетонные (железобетонные) и грунтовые.

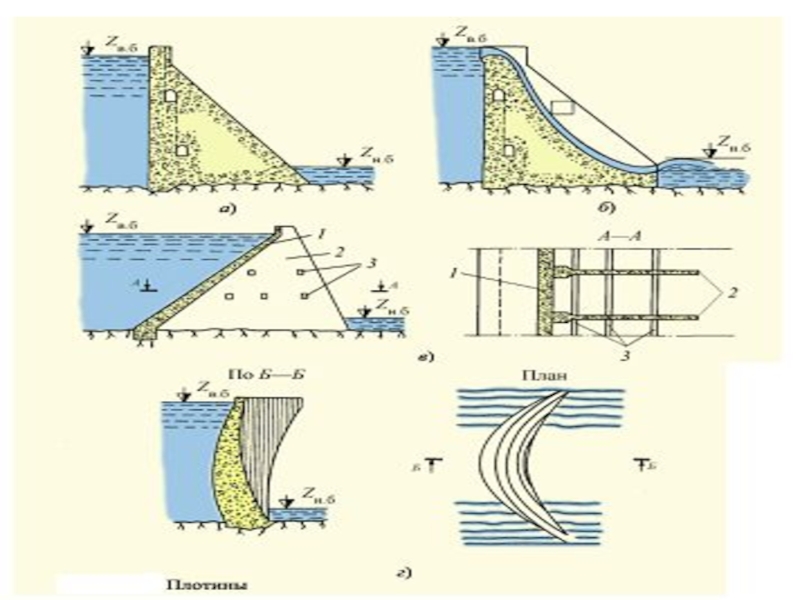

Бетонные плотины подразделяются на гравитационные, контрфорсные и арочные.
Гравитационная плотина является массивной, ее устойчивость обеспечивается собственным весом (гравитацией).
Плотина, не допускающая перелив воды через гребень (рис. а), называется глухой.
Плотина, выполненная с поверхностным водосливом или заглубленными (донными) отверстиями для пропуска воды (рис. б), называется водосливной.
Контрфорсная плотина (рис. в) выполняется в виде вертикальных железобетонных ребер 2 (контрфорсов), на которые со стороны верхнего бьефа наклонно укладываются железобетонные плиты 1, воспринимающие давление воды. Контрфорсы соединяются между собой балками жесткости 3. В узких ущельях на скальном основании возводят арочные плотины (рис. г). Арочная плотина, выполненная в виде свода, воспринимает давление воды и передает часть нагрузки на скальные берега и скальное основание.

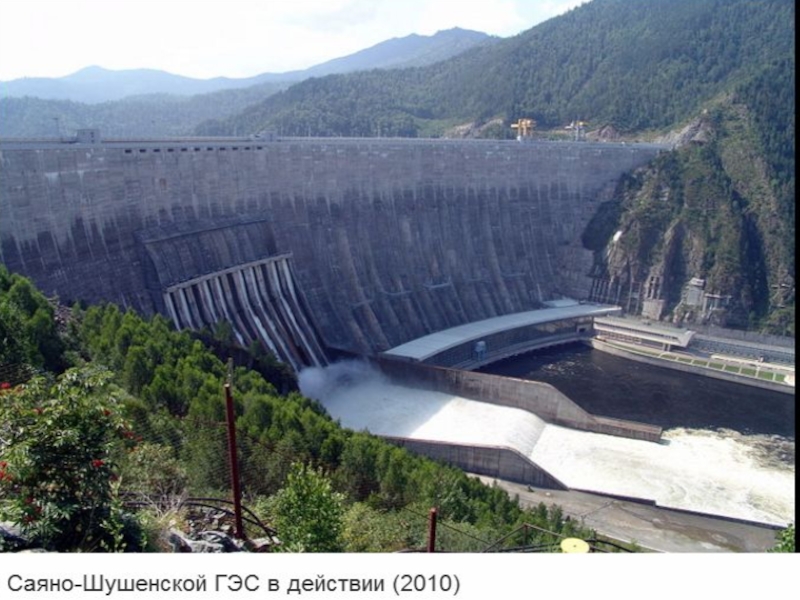

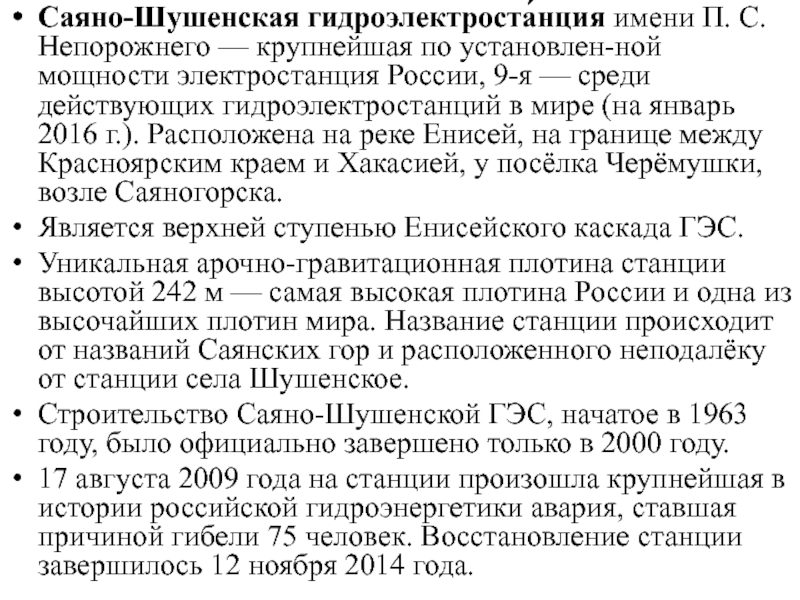

мощности электростанция России, 9-я — среди действующих гидроэлектростанций в мире

(на январь 2016 г.). Расположена на реке Енисей, на границе между Красноярским краем и Хакасией, у посёлка Черёмушки, возле Саяногорска.
Является верхней ступенью Енисейского каскада ГЭС.
Уникальная арочно-гравитационная плотина станции высотой 242 м — самая высокая плотина России и одна из высочайших плотин мира. Название станции происходит от названий Саянских гор и расположенного неподалёку от станции села Шушенское.
Строительство Саяно-Шушенской ГЭС, начатое в 1963 году, было официально завершено только в 2000 году.
17 августа 2009 года на станции произошла крупнейшая в истории российской гидроэнергетики авария, ставшая причиной гибели 75 человек. Восстановление станции завершилось 12 ноября 2014 года.

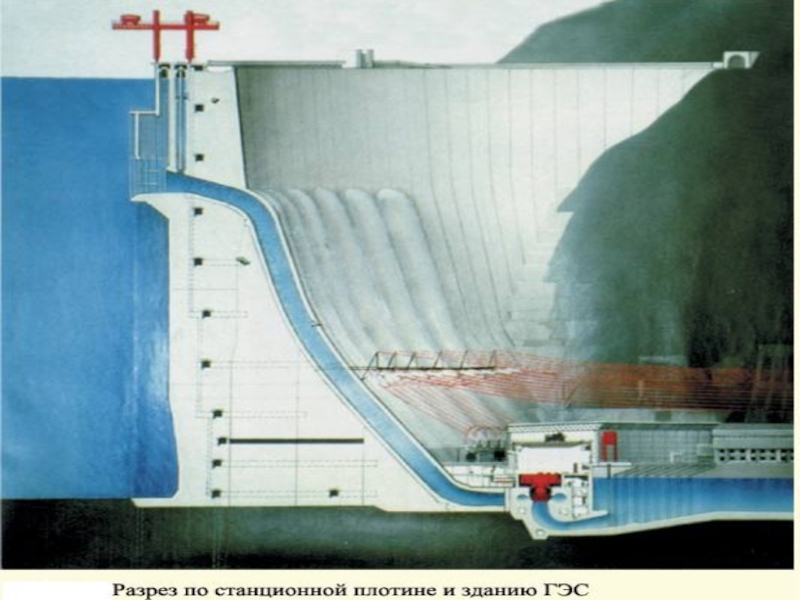

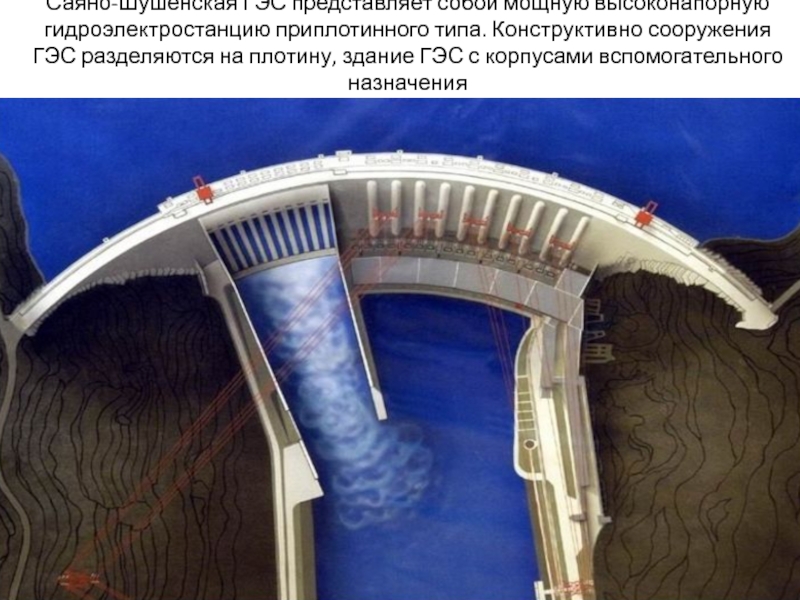

сооружения ГЭС разделяются на плотину, здание ГЭС с корпусами вспомогательного

назначения

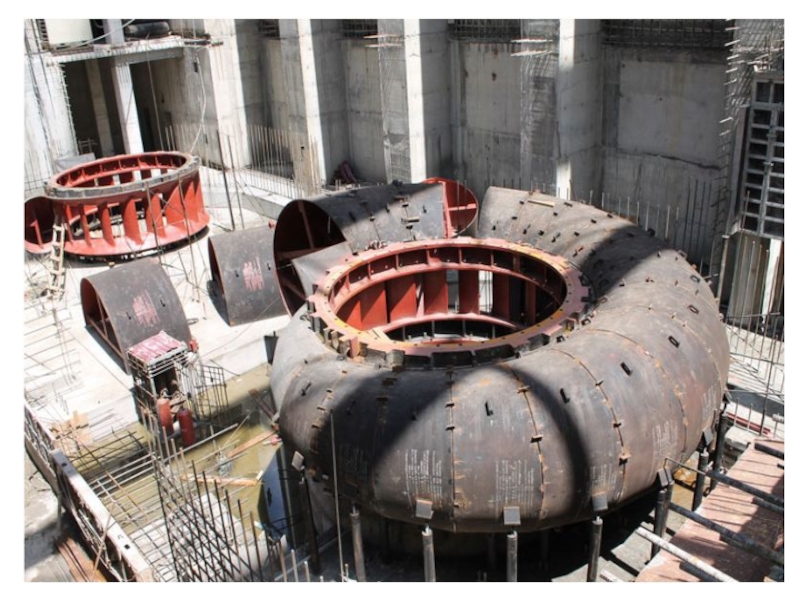

с радиально-осевыми турбинамиРО-230/833-0-677, работающими при расчётном напоре 194 м (рабочий

диапазон напоров — от 175 до 220 м). Номинальная частота вращения гидротурбины — 142,8 об/мин, максимальный расход воды через турбину —358 м³/с, КПД турбины в оптимальной зоне — около 96 %, общая масса оборудования гидротурбины — 1440 т. Рабочее колесо гидротурбины — неразъёмной цельносварной конструкции из нержавеющей стали, имеет диаметр 6,77 м.

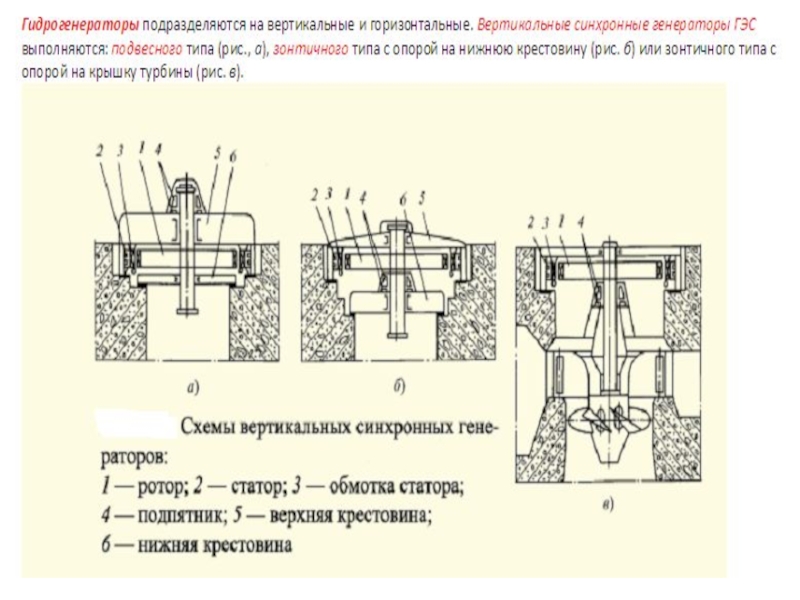

Турбины приводят в действие синхронные гидрогенераторы зонтичного типа СВФ1-1285/275-42 УХЛ4 с диаметром ротора 10,3 м, выдающие ток напряжением 15,75 кВ. Гидрогенераторы имеют водяное охлаждение. По результатам испытаний гидроагрегата номер 5, мощность была зафиксирована (722,8 МВт) 16/11/2013 2:09 +8 по местному времени, по московскому времени 15/11/2013 22:09, являясь таким образом, наиболее мощным из гидроагрегатов ГЭС России.

Расход
Определите понятие Расход
Определите понятие сток
Принципы работы ГЭС
От чего

зависит полная энергия потока жидкости?
Определите понятие Напор
Определить скорость воды в турбине при расходе Q= 250 м3/с и сечении потока S =6 м2
Определить, на сколько % изменится мощность гидротурбины, если напор возрастет на 10%
