Слайд 2Грунтоведение – это наука о грунтах.
Грунтами называются горные породы,
слагающие верхние слои земной коры и используемые в инженерных целях.
Слайд 3Грунты представляют собой сложные многофазные дисперсные системы, состоящие из комплекса
минеральных частиц и обломков горных пород – скелета, пространство между
которыми (поры ) заполнено водой, газами или парами.
Слайд 4Встречаются грунты в виде одно-, двух- и трехфазных систем.

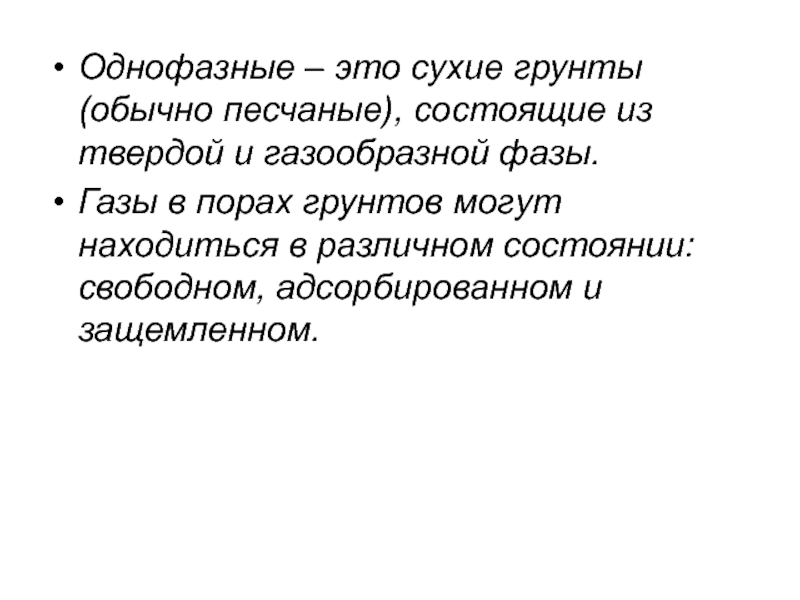

Слайд 5Однофазные – это сухие грунты (обычно песчаные), состоящие из твердой
и газообразной фазы.
Газы в порах грунтов могут находиться в
различном состоянии: свободном, адсорбированном и защемленном.
Слайд 6 Двухфазные грунты состоят из твердой части и воды, т.е. это
водонасыщенные грунты.
В зависимости от того, в каком состоянии вода она
классифицируется следующим образом:
парообразная (в виде пара);
связанная;
свободная;
в твердом состоянии (лед);
кристаллизационная;
химически связанная.
Слайд 7Трехфазные – это грунты, в порах которых содержится вода и
воздух, причем воздух в оценке свойств грунта начинает играть заметную
роль.
Слайд 8Минеральный (или минералогический) состав грунтов.
Твердая часть грунтов состоит из первичных
и вторичных минералов (частиц).
Первичные, или породообразующие, минералы образуют скелет
грунта.
Вторичные минералы, образовавшиеся в результате различных физико-химических процессов, выполняют роль цементирующего вещества.
Слайд 9Химический состав может быть определен с помощью валового (общего) химического
анализа, который показывает содержание в грунте различных оксидов.
Слайд 10Гранулометрический (зерновой, механический) состав показывает содержание в грунте твердых частиц
того или иного размера, выраженное в процентах к массе абсолютно-сухого
грунта.
Слайд 11Определение гранулометрического (зернового) состава по
ГОСТу 12536-79 производят путем разделения
грунта на фракции.
Под фракцией понимается группа частиц определенного размера, обладающих
некоторыми достаточно постоянными общими физическими свойствами.
Слайд 12Вторичная или природная дисперсность характеризуется микроагрегатным составом и учитывает при
анализе как первичные, так и вторичные частицы. Микроагрегатный состав используется
для характеристики структурных связей в природе.
Микроагрегатный состав породы не является постоянным во времени, так как в природе непрерывно происходят образование и разрушение вторичных частиц.
Гранулометрический состав породы на данном отрезке времени является величиной постоянной и изменяется только под влиянием длительных процессов протекающих в породе.
Слайд 13Текстура – это особенности строения грунта, обусловленные ориентировкой и пространственным
расположением отдельных зерен, минеральных частиц, агрегатов и других структурных элементов,
т.е. пространственное расположение слагающих грунт элементов (независимо от их размера).

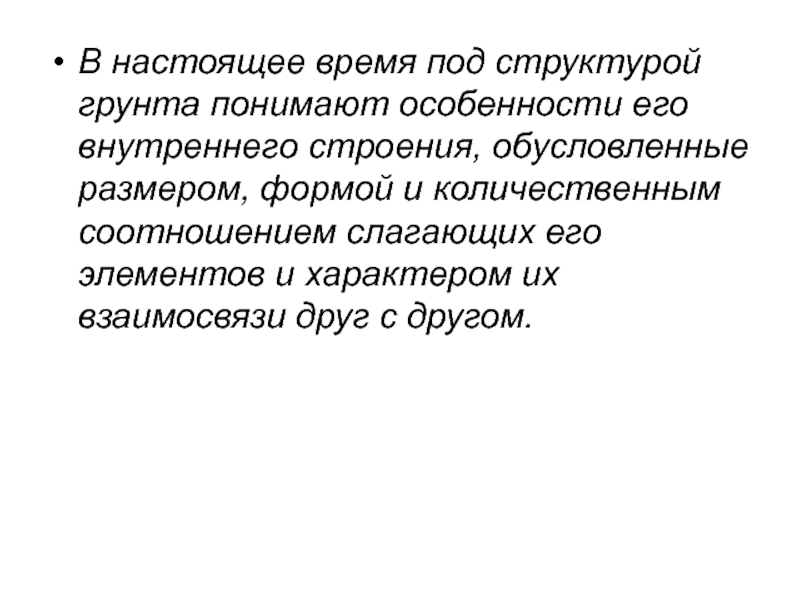

Слайд 14В настоящее время под структурой грунта понимают особенности его внутреннего
строения, обусловленные размером, формой и количественным соотношением слагающих его элементов
и характером их взаимосвязи друг с другом.
Слайд 15 Все структурные элементы (минеральные зерна и обломки) которые являются слагающими
горных пород, связаны между собой структурными связями.
Связи могут быть:
кристаллизационными;
цементационным;
водно-коллоидными;
механическими.
Слайд 16
Классификация грунтов в
строительстве
Слайд 17 Согласно ГОСТ 25100-95 «Грунты. Классификация», все грунты по общему характеру
структурных связей делятся на четыре класса:
I. Класс природных скальных грунтов
(с жесткими структурными связями - кристаллизационными и цементационными) – магматические, метаморфические и прочные осадочные грунты.
II. Класс природных дисперсных грунтов (с механическими и водно0колоидными структурными связями) – рыхлые осадочные грунты.
III. Класс природных мерзлых грунтов (с криогенными структурными связями, т.е. с наличием льда и отрицательной температурой) – скальные и дисперсные грунты.
IV. Класс техногенных грунтов (с различными структурными связями, возникающими в результате деятельности человека) – скальные, дисперсные и мерзлые грунты.

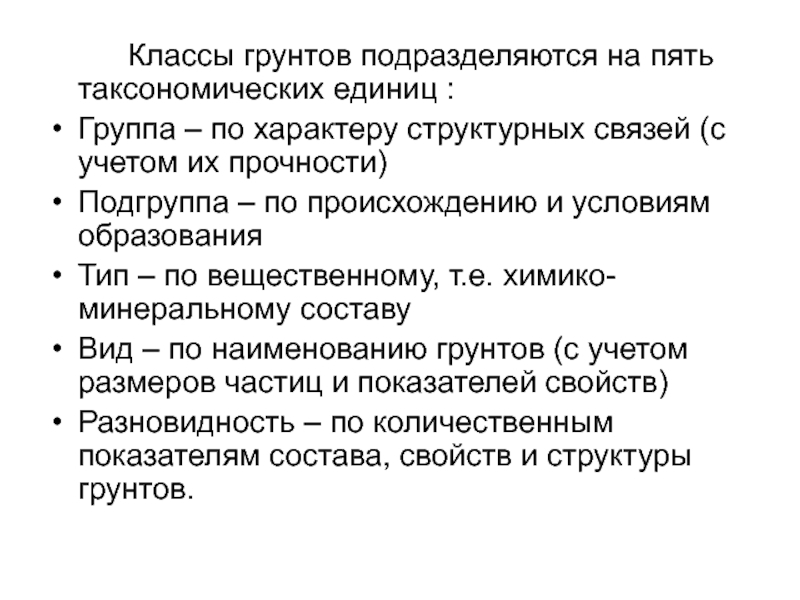

Слайд 18 Классы грунтов подразделяются на пять таксономических единиц :
Группа – по
характеру структурных связей (с учетом их прочности)
Подгруппа – по происхождению
и условиям образования
Тип – по вещественному, т.е. химико-минеральному составу
Вид – по наименованию грунтов (с учетом размеров частиц и показателей свойств)
Разновидность – по количественным показателям состава, свойств и структуры грунтов.
Слайд 22Скальные грунты – магматические, метаморфические и осадочные грунты. Классифицируются по
прочности, по коэффициенту размягчаемости и по степени выветрелости. Залегают в
виде сплошного массива или трещиноватого слоя. Они несжимаемы, водоустойчивы, практически водонепроницаемы.
Скальные грунты подразделяют по степени выветрелости на:
монолитные – практически нетронутые выветриванием, слабовыветрелые (трещиноватые), залегающие в виде несмещенных глыб;
выветрелые – сильно раздробленные, состоящие из мелких кусков.

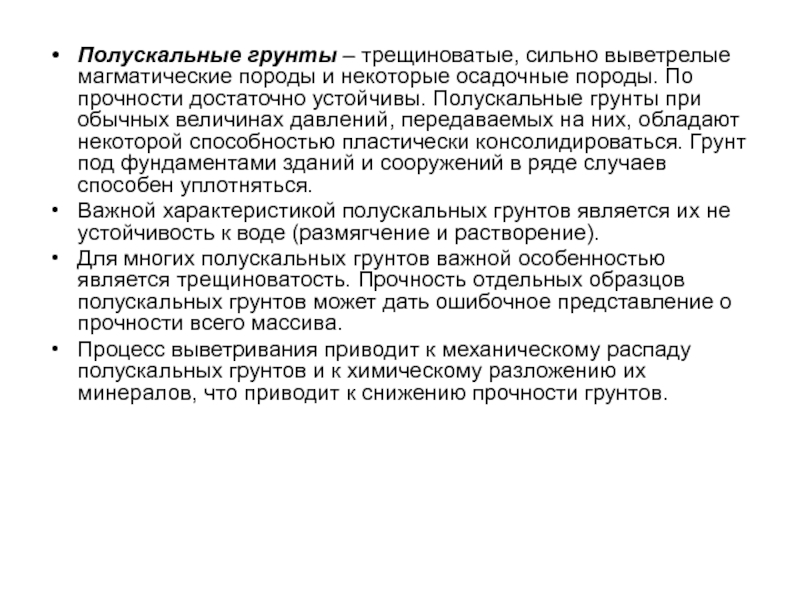

Слайд 23Полускальные грунты – трещиноватые, сильно выветрелые магматические породы и некоторые
осадочные породы. По прочности достаточно устойчивы. Полускальные грунты при обычных
величинах давлений, передаваемых на них, обладают некоторой способностью пластически консолидироваться. Грунт под фундаментами зданий и сооружений в ряде случаев способен уплотняться.
Важной характеристикой полускальных грунтов является их не устойчивость к воде (размягчение и растворение).
Для многих полускальных грунтов важной особенностью является трещиноватость. Прочность отдельных образцов полускальных грунтов может дать ошибочное представление о прочности всего массива.
Процесс выветривания приводит к механическому распаду полускальных грунтов и к химическому разложению их минералов, что приводит к снижению прочности грунтов.
Слайд 24Дисперсные грунты состоят из отдельных обломков (частиц) различной крупности, слабо
связанных друг с другом. Их образование связано с выветриванием скальных
грунтов и последующим переотложением продуктов выветривания водными, ветровыми и другими способами.
Для дисперсных грунтов характерны нежесткие механические и водно-коллоидные структурные связи. К грунтам этого типа относят рыхлые осадочные обломочные породы, которые подразделяются на связные и несвязные.
Дисперсные грунты, особенно связные, отличаются значительно меньшей прочностью и большей деформируемостью. Для них характерна резкая изменчивость физического состояния и свойств, многообразие текстурно-структурных особенностей, высокая пористость, слабые структурные связи и весьма различная водопроницаемость от высокой для несвязных грунтов (песков и галечников) до очень низкой (связные грунты).

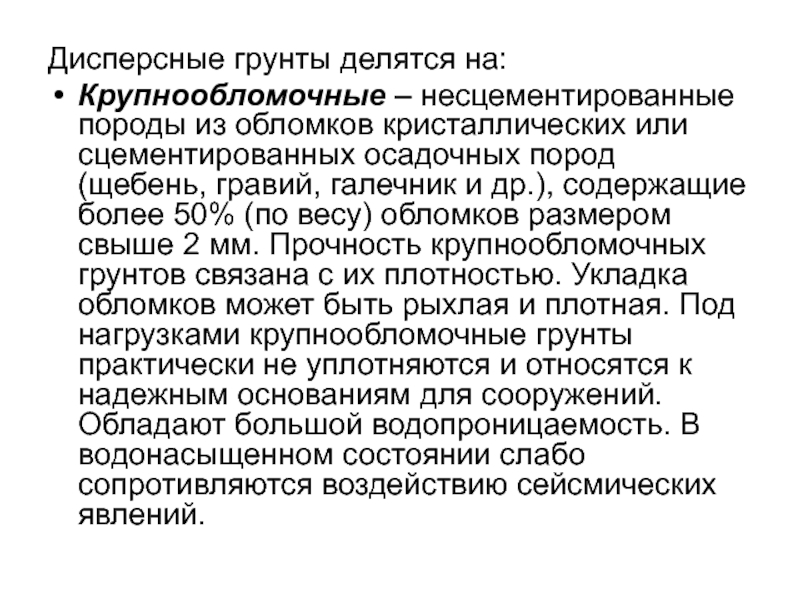

Слайд 25Дисперсные грунты делятся на:
Крупнообломочные – несцементированные породы из обломков кристаллических
или сцементированных осадочных пород (щебень, гравий, галечник и др.), содержащие
более 50% (по весу) обломков размером свыше 2 мм. Прочность крупнообломочных грунтов связана с их плотностью. Укладка обломков может быть рыхлая и плотная. Под нагрузками крупнообломочные грунты практически не уплотняются и относятся к надежным основаниям для сооружений. Обладают большой водопроницаемость. В водонасыщенном состоянии слабо сопротивляются воздействию сейсмических явлений.

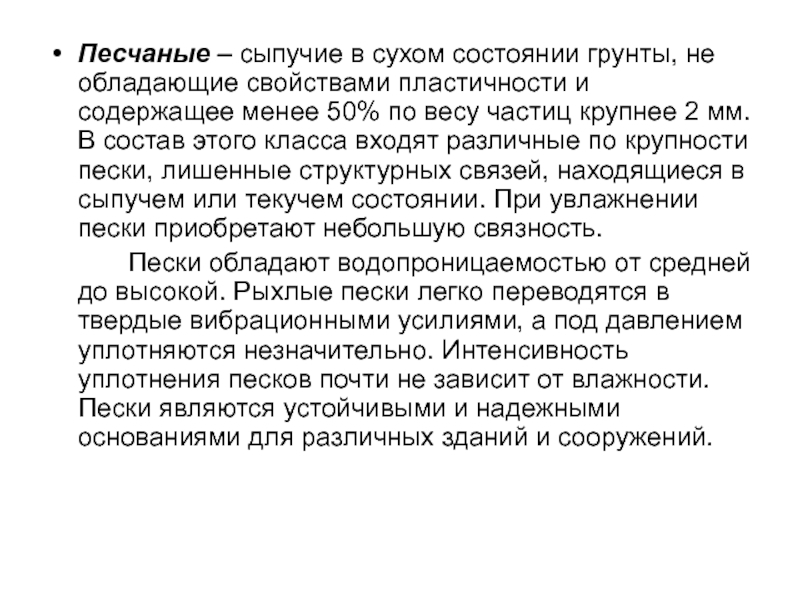

Слайд 26Песчаные – сыпучие в сухом состоянии грунты, не обладающие свойствами
пластичности и содержащее менее 50% по весу частиц крупнее 2
мм. В состав этого класса входят различные по крупности пески, лишенные структурных связей, находящиеся в сыпучем или текучем состоянии. При увлажнении пески приобретают небольшую связность.
Пески обладают водопроницаемостью от средней до высокой. Рыхлые пески легко переводятся в твердые вибрационными усилиями, а под давлением уплотняются незначительно. Интенсивность уплотнения песков почти не зависит от влажности. Пески являются устойчивыми и надежными основаниями для различных зданий и сооружений.
Слайд 27Глинистые – связные в сухом состоянии грунты (супеси, суглинки, глины).
Структуры глинистых грунтов сложные и разнообразные. Каждая глинистая порода не
представляет собой сплошную, монолитную массу. Минеральные частицы (скелет породы) занимают лишь часть объема породы. Другую ее часть составляют поры, заполненные воздухом, либо воздухом с водой или только водой. В большинстве случаев глинистые грунты представляют собой сочетание трех фаз – твердой (минеральной), жидкой и газообразной. Количественное сочетание этих фаз непостоянно и существенно сказывается на свойствах глинистых пород.
Особенностью таких грунтов является большая сжимаемость под давлением, изменение свойств во времени.
